MODE D'EMPLOI Electric watеr heater Tesy

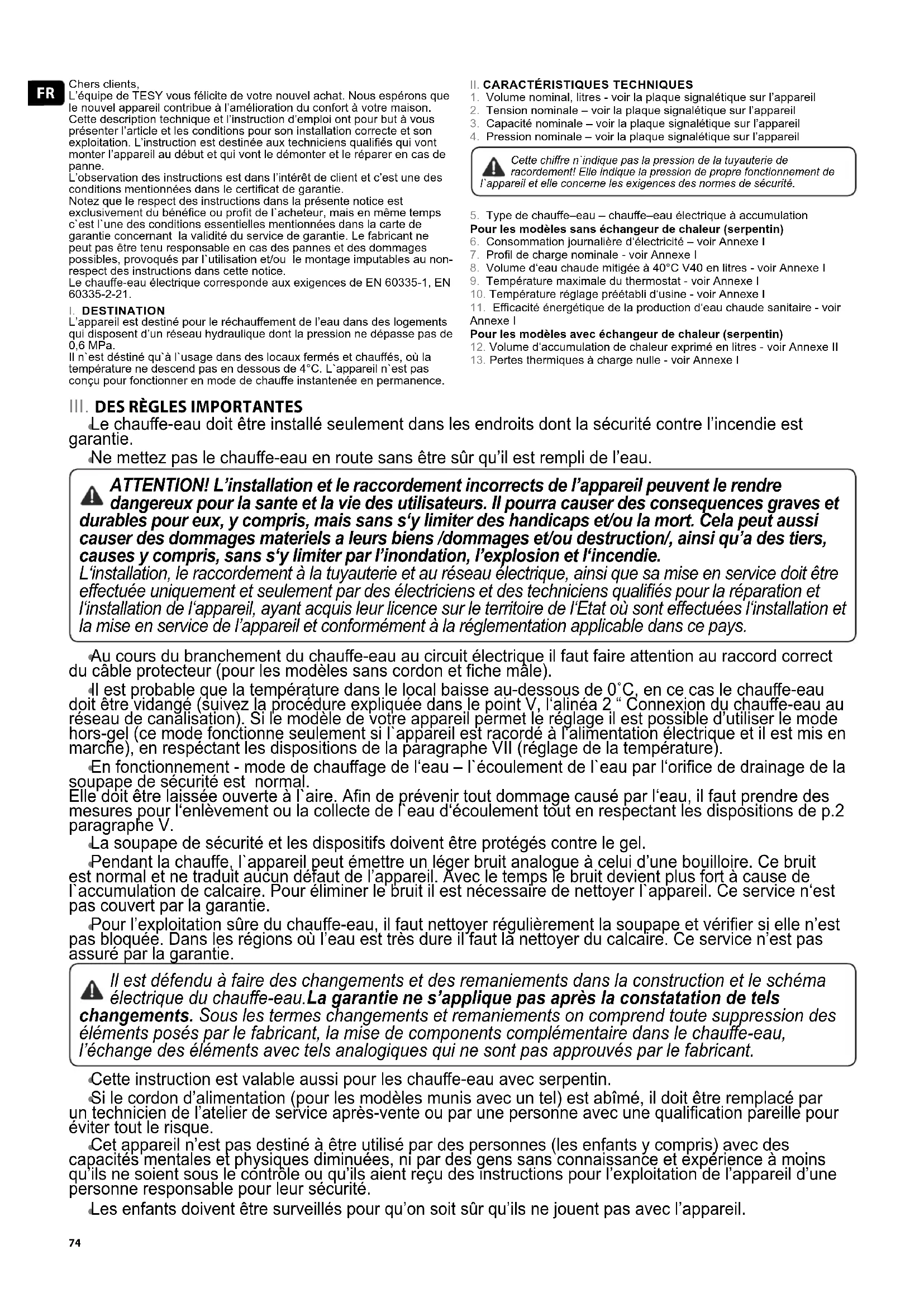

FR CHAUFFE-EAU ÉLECTRIQUE 74-76 Instruction d'installation et de fonctionnement
IV. MONTIMI DHE LËSHIMI NË PUNË
L'équipe de TESY vous félicite de votre nouvel achat. Nous espérons que le nouvel appareil contribue à l'amélioration du confort à votre maison. Cette description technique et l'instruction d'emploi ont pour but à vous présenter l'article et les conditions pour son installation correcte et son exploitation. L'instruction est destinée aux techniciens qualifiés qui vont monter l'appareil au début et qui vont le démonter et le réparer en cas de panne.
L'observation des instructions est dans l'intérêt de client et c'est une des conditions mentionnées dans le certificat de garantie.
Notez que le respect des instructions dans la présente notice est exclusivement du bénéfice ou profit de l'acheteur, mais en même temps c'est l'une des conditions essentielles mentionnées dans la carte de garantie concernant la validité du service de garantie. Le fabricant ne peut pas être tenu responsable en cas des pannes et des dommages possibles, provoqués par l'utilisation et/ou le montage imputables au non-respect des instructions dans cette notice.
Le chauffe-eau électrique corresponde aux exigences de EN 60335-1, EN 60335-2-21.
I. DESTINATION
L'appareil est destiné pour le réchauffement de l'eau dans des logements qui disposent d'un réseau hydraulique dont la pression ne dépasse pas de 0,6 MPa.
Il n'est déstiné qu'à l'usage dans des locaux fermés et chauffés, où la température ne descend pas en dessous de 4°C. L'appareil n'est pas conçu pour fonctionner en mode de chauffe instantenée en permanence.
II. CARACTÉRISTIQUES TECHNIQUES
- Volume nominal, litres - voir la plaque signalétique sur l'appareil
- Tension nominale – voir la plaque signalétique sur l'appareil
- Capacité nominale – voir la plaque signalétique sur l'appareil
- Pression nominale – voir la plaque signalétique sur l'appareil
Cette chiffre n'indique pas la pression de la tuyauterie de racordement! Elle indique la pression de propre fonctionnement de reil et elle concerne les exigences des normes de sécurité.
- Type de chauffe-eau – chauffe-eau électrique à accumulation Pour les modèles sans échangeur de chaleur (serpentin)
- Consommation journalière d'électricité – voir Annexe I
- Profil de charge nominale - voir Annexe I
- Volume d'eau chaude mitigée à 40°C V40 en litres - voir Annexe I
- Température maximale du thermostat - voir Annexe I
- Température réglage préétabli d'usine - voir Annexe I
- Efficacité énergétique de la production d'eau chaude sanitaire - voir Annexe I
Pour les modèles avec échangeur de chaleur (serpentin) - Volume d'accumulation de chaleur exprimé en litres - voir Annexe II
- Pertes thermiques à charge nulle - voir Annexe I
III. DES RÈGLES IMPORTANTES
Le chauffe-eau doit être installé seulement dans les endroits dont la sécurité contre l'incendie est garantie.
Ne mettez pas le chauffe-eau en route sans être sûr qu'il est rempli de l'eau.
ATTENTION! L'installation et le raccordement incorrects de l'appareil peuvent le rendre dangereux pour la sante et la vie des utilisateurs. Il pourra causer des consequences graves et durables pour eux, y compris, mais sans s'y limiter des handicaps et/ou la mort. Cela peut aussi causer des dommages matériels a leurs biens /dommages et/ou destruction/, ainsi qu'a des tiers, causes y compris, sans s'y limiter par l'inondation, l'explosion et l'incendie.
L'installation, le raccordement à la tuyauterie et au réseau électrique, ainsi que sa mise en service doit être effectuée uniquement et seulement par des électriens et des techniciens qualifiés pour la réparation et l'installation de l'appareil, ayant acquis leur licence sur le territoire de l'Etat où sont effectuées l'installation et la mise en service de l'appareil et conformément à la réglementation applicable dans ce pays.
Au cours du branchement du chauffe-eau au circuit électrique il faut faire attention au raccord correct du câble protecteur (pour les modèles sans cordon et fiche mâle).
Il est probable que la température dans le local baisse au-dessous de 0°C, en ce cas le chauffe-eau doit être vidangé (suivez la procédure expliquée dans le point V, l'alinéa 2 " Connexion du chauffe-eau au réseau de canalisation). Si le modèle de votre appareil permet le réglage il est possible d'utiliser le mode hors-gel (ce mode fonctionne seulement si l'appareil est racordé à l'alimentation électrique et il est mis en marche), en respéctant les dispositions de la paragraphe VII (réglage de la température).
En fonctionnement - mode de chauffage de l'eau – l'écoulement de l'eau par l'orifice de drainage de la soupape de sécurité est normal.
Elle doit être laissée ouverte à l'aire. Afin de prévenir tout dommage causé par l'eau, il faut prendre des mesures pour l'enlèvement ou la collecte de l'eau d'écoulement tout en respectant les dispositions de p.2 paragraphe V.
La soupape de sécurité et les dispositifs doivent être protégés contre le gel.
Pendant la chauffe, l'appareil peut émettre un léger bruit analogue à celui d'une bouilloire. Ce bruit est normal et ne traduit aucun défaut de l'appareil. Avec le temps le bruit devient plus fort à cause de l'accumulation de calcaire. Pour éliminer le bruit il est nécessaire de nettoyer l'appareil. Ce service n'est pas couvert par la garantie.
Pour l'exploitation sûre du chauffe-eau, il faut nettoyer régulièrement la soupape et vérifier si elle n'est pas bloquée. Dans les régions où l'eau est très dure il faut la nettoyer du calcaire. Ce service n'est pas assuré par la garantie.
Il est défendu à faire des changements et des remaniements dans la construction et le schéma électrique du chauffe-eau. La garantie ne s'applique pas après la constatation de tels changements. Sous les termes changements et remaniements on comprend toute suppression des éléments posés par le fabricant, la mise de components complémentaire dans le chauffe-eau, l'échange des éléments avec tels analogiques qui ne sont pas approuvés par le fabricant.
Cette instruction est valable aussi pour les chauffe-eau avec serpentin.
Si le cordon d'alimentation (pour les modèles munis avec un tel) est abîmé, il doit être remplacé par un technicien de l'atelier de service après-vente ou par une personne avec une qualification pareille pour éviter tout le risque.
Cet appareil n'est pas destiné à être utilisé par des personnes (les enfants y compris) avec des capacités mentales et physiques diminuées, ni par des gens sans connaissance et expérience à moins qu'ils ne soient sous le contrôle ou qu'ils aient reçu des instructions pour l'exploitation de l'appareil d'une personne responsable pour leur sécurité.
Les enfants doivent être surveillés pour qu'on soit sûr qu'ils ne jouent pas avec l'appareil.
L'appareil est composé d'un corps, d'une bride montée au bout inférieur (si le chauffe-eau est posée verticalement) ou latéralement (si le chauffe-eau est posée horizontalement), un panneau en plastique de procuration et une soupape de sûreté.
- Le corps est composé d'un réservoir d'acier (la cuve) et d'un capot (enveloppe extérieure) avec une isolation thermique entre eux réalisée à base de mousse de polyuréthane écologique, deux tuyaux filetés de type G (tableau 1 ajouté à la figure 1a, tableau 2 ajouté à la figure 1b) pour l'alimentation de l'eau froide (de couleur bleu) et pour l'écoulement de l'eau chaude (de couleur rouge).
La cuve peut être deux types selon le modèle:
d'un acier noir protégé par un recouvrement de céramique vitrifiée ou d'émail
d'inox
Les chauffe-eau verticaux peuvent avoir un échangeur de chaleur incorporé (un serpentin). L'entrée et la sortie du serpentin sont disposées latéralement et ce sont des tuyaux filetés G 3/4".
- Sur la bride est monté un réchaud électrique. Dans les chauffe—eau avec le recouvrement de céramique vitrifiée est monté un protecteur de magnésium.
Le réchaud électrique sert de réchauffement de l'eau dans le réservoir et son activité est le dirigée par le thermostat qui soutient automatiquement une température déterminée.
L'appareil a un dispositif incorporé (un limiteur thermique) qui le protège en le débranchant de réseau électrique lorsque la température de l'eau dépasse les valeurs prédéterminées.
- La soupape de sûreté empêche le vidage complet de l'appareil en cas de l'arrêt de l'alimentation de l'eau froide du réseau hydraulique. Elle protège l'appareil de la hausse de pression dans la cuve jusque les valeurs prédéterminées lors du cycle de chauffage (! Quand la température augmente, l'eau subit une expansion thermique ce qui provoque la hausse de la pression dans le chauffe-eau) par échappement de l'excédent par le drain.
La soupape de sûreté ne peut pas protéger l'appareil en cas d'alimentation d'une pression plus haute par la conduite d'eau que mentionnée pour le fonctionnement correct de l'appareil.
ATTENTION! L'installation et le raccordement incorrects de l'appareil peuvent le rendre dangereux pour la sante et la vie des utilisateurs. Il pourra causer des consequences graves et durables pour eux, y compris, mais sans s'y limiter des handicaps et/ou la mort. Cela peut aussi causer des dommages matériels a leurs biens /dommages et/ou destruction/, ainsi qu'a des tiers, causes y compris, sans s'y limiter par l'inondation, l'explosion et l'incendie. L'installation, le raccordement à la tuyauterie et au réseau électrique, ainsi que sa mise en service doit être effectuée uniquement et seulement par des électriciens et des techniciens qualifiés pour la réparation et l'installation de l'appareil, ayant acquis leur licence sur le territoire de l'Etat où sont effectuées l'installation et la mise en service de l'appareil et conformément à la réglementation applicable dans ce pays.
1. Montage
On recommande le montage de l'appareil le plus près possible du lieu d'utilisation pour réduire les pertes de chaleur dans la tuyauterie. En le montant dans une salle de bain, il faut l'installer dans un emplacement où on ne pourrait pas le verser directement avec la douche.
Chauffe-eau verticaux - GCV (Fif. 1a, tableau 1) - Fixation au mur – l'appareil s'accroche à l'aide des plaques montées à son corps (si elles ne sont pas fixées au corps, il faut les monter avec les vis ajoutés). L'accrochement est fait à l'aide de deux pattes (d'un calibre de 10 mm) fixées très bien au mur (elles ne sont pas incluses dans l'ensemble des pièces d'accrochage). La construction des plaques des chauffe-eau verticaux est universelle et permet une distance entre les pattes de: 220 à 310 mm – fig.1a.
Chauffe-eau verticaux - GCV (Fif. 1b, tableau 2)
Pour les modèles de chauffe-eaux d'un diamètre de 560 mm, suivez les instructions d'installation indiquées sur la fig. 1b. Installez obligatoirement l'appareil avec les deux plaques de montage montées sur le boîtier.
Attention! Il est interdit d'installer l'appareil (d'un diamètre de 560 mm) moyennant des crochets.
Chauffe-eau horizontaux - GCH et GCVHL - (fig,1c, 1d). Quant aux chauffe-eau horizontaux, les distances entre les pattes sont différentes pour les différents volumes et elles sont montrées dans le tableau 3 ajouté à la figure 1c et le tableau 4 ajouté à la figure 1d.
Attention! Le capot plastique et les tuyaux d'entrée/sortie de l'eau restent du côté gauche du chauffe eau (vue de face). Le tube entation en eau froide (avec un anneau bleu) doit rester sous le tuyaux fortie d'eau chaude (avec un anneau rouge).
Pour éviter les dommages subis par le client ou par des tiers en cas de panne dans le système de l'alimentation de l'eau chaude, il obligatoire de monter l'appareil dans les endroits qui dispose d'une vision de la tuyauterie et de drainage. En aucun cas ne mettez pas l'appareil des articles qui ne sont pas résistants à l'eau. Si l'appareil onté dans un endroit sans isolation de plancher, il est nécessaire à sous le chauffe-eau un bac d'égouttement et prévoir un conduit rdé à un drain.
NOTE : LE BAC N'EST PAS INCLUS DANS L'ENSEMBLE, IL EST CHOISI PAR LE CLIENT.
Le fabricant n'est pas responsable des dommages causés par le non-respect des conditions décrites ci-dessus.
Raccordement au réseau hydraulique
Fig.4: a - pour un montage vertica GCVI; b - pour un montage horizontal GCVHL; c - pour un montage au plancher GCH.
Où: 1 – Tuyau d'alimentation; 2 – Soupape; 3 – Valve réductrice (quand la pression dans la conduite d'eau est plus de 0,7 MPa); 4 – Robinet d'arrêt; 5 – Réservoir d'expansion sur la canalisation; 6 – Tuyau d'eau; 7 – robinet de vidange d'un chauffe-eau
En raccordant le chauffe-eau au réseau hydraulique il faut observer les signes colorés (les mamelons) des tubes: le bleu – pour l'eau froide, le rouge – pour l'eau chaude.
Il est obligatoire à monter la soupape originale achetée avec le chauffe-eau. Elle doit être montée à l'entrée de l'eau froide en conformité avec l'aiguille sur son corps qui indique le sens de l'eau qui arrive. N'installez aucune robinetterie entre le chauffe-eau et la soupape de sûreté.
Exception: Si les régulations (les normes) locaux exigent le montage d'une soupape de sécurité ou dispositif de protection différents (conformement aux normes EN 1487 ou EN 1489), ce dispositif doit être acheté séparément. Les dispositifs conformes à la norme EN 1487 exigent une pression maximale de fonctionnement égale à 0.7 MPa. Pour les autres soupapes de sécurité la pression calibrée doit être inférieure de 0.1 MPa à celle indiquée sur la plaque signalétique de l'appareil. Dans ce cas le montage de la soupape de sécurité fournie avec l'appareil est interdit.
Attention! La présence des autres soupapes (usées) peut provoquer une panne dans votre appareil, pour cela il est obligatoire à les
éliminer.
attention! Le remplacement ou la modification de la groupe de sécurité qui se trouve entre le clapet anti-retour (le dispositif de
protection) et l'appareil est inadmissible!
Attention! Le vissage de la soupape aux filets G ½ " dont la longueur est plus de 10mm est inadmissible parce que cela peut provoquer une
panne de votre soupape et peut être dangereux pour votre appareil.
Attention! Le montage vertical du chauffe-eau exige d'enlever le
panneau plastique pour connecter le clapet anti-retour sur l'arrivée d'eau froide. Une fois installé il doit se trouver dans la position montré sur fig.2.
Attention! Le clapet anti-retour et les tuyaux de la canalisation
menant vers le chauffe-eau doivent être protégés contre le gel. S'il est utilisé un tuyau flexible de drainage, son extrémité libre doit être ouverte à l'aire (ne pas être immergée sous l'eau). Le tuyau flexible doit aussi être protégé contre le gel.
Le remplissage du chauffe-eau s'effectue par l'ouverture du robinet situé sur le tuyau d'alimentation en eau froide et du robinet d'eau chaude du mélangeur. Lorsque de l'eau commencera à couler de façon uniforme du mélangeur, cela signifiera que le réservoir est plein. Donc, vous pouvez fermer le robinet d'eau chaude.
Quand il est nécessaire à vider le réservoir, il faut d'abord couper l'alimentation en électricité du chauffe-eau. Interrompez l'arrivée d'eau à l'appareil. Ouvrez le robinet à eau chaude du robinet mélangeur. Ouvrez le robinet 7 (figure 4) pour couler toute la quantité d'eau par le chauffe-eau. Au cas où dans l'installation n'est pas installé un robinet de ce genre, le chauffe-eau peut être vidangé, comme il faut:
pour les modèles équipés avec une soupape de surêté d'un levier – soulevez le levier et l'eau s'écoulera par le tuyau d'ouverture de drainage de la valve
pour les modèles équipés avec une valve sans un levier – le chauffe-eau peut être vidangé directement par le tuyau d'entrée et tout d'abord d'être retiré de la conduite d'eau.
Au cours de démontage de la bride il est normal à voir écouler quelques litres de l'eau, restés dans la cuve.
Attention! Pendant la vidange du chauffe-eau il faut prendre des
mesures préalables pour éviter les dommages de l'eau coulante.
Si la pression dans la tuyauterie de racordement est supérieure à celle indiquée sous paragraphe I en haut, l'installation d'une soupape de réduction de pression est nécessaire, sinon le chauffe-eau ne fonctionnera pas correctement. Le fabricant n'assume aucune responsabilité relative aux dommages causés par l'exploitation incorrecte de l'appareil.
- Branchement électrique.
Attention! Avant de l'alimenter en électricité, assurez-vous que le
réservoir est plein d'eau.
3.1. Pour les modèles fournis avec un cordon d'alimentation et une fiche mâle le branchement s'effectue par l'enclenchement dans la prise de courant. Le débranchement s'effectue après la sortie de la fiche mâle de la prise de courant.
Attention! La prise de courant doit être proprement connecté à un circuit
séparé minu d'un fusible. Elle doit être reliée à la terre.
3.2. Chauffe-eaus équipés d'un cordon d'alimentation sans fiche L'appareil doit être raccordé à un circuit électrique séparé de l'installation électrique fixe, muni d'un fusible de protection de 16A courant nominale
FR
(20A pour une puissance > 3700W). Le raccord doit être permanent - sans prise de courant. Le circuit d'allimentation doit être muni d'un fusible de protection et d'un dispositif intégré qui assure l'isolation de l'ensemble des pôles dans le cas de surtension catégorie III.
Le branchement du cordon d'alimentation doit être effectué comme il suit:
Raccorder le fil marron au conducteur phase de l'installation électrique (portant la lettre „L“)
Raccorder le fil blue au conducteur neutre de l'installation électrique (portant la lettre „N“)
Raccorder le fil jaune/vert au conducteur de protection de l'installation électrique (portant le symbole (
3.3. Chauffe-eau sans cordon d'alimentation
L'appareil doit être raccordé à un circuit électrique séparé de l'installation électrique fixe, muni d'un fusible de protection de 16A courant nominale (20A pour une puissance > 3700W). Le raccordement doit être effectué avec des conducteurs rigides de cuvre - câble 3x2, 5 mm2 pour une puissance totale de 3000W (câble 3x4.0 mm2 pour une puissance > 3700W).
Dans le contour électrique de l'alimentation de l'appareil, il est nécessaire à incorporer un dispositif qui assure le débrayage de tous les pôles dans les conditions d'une surtension de la catégorie III.
Pour monter le câble électrique d'alimentation au chauffe-eau il faut enlever le couvercle plastique (figure 2).
Le raccordement des fils d'alimentation doit correspondre aux signes mentionnés sur les bornes comme suit:
la phase au signe A ou A1 ou L ou L1
le neutre au signe N (B ou B1 ou N1)
- Il est obligatoire à connecter le câble protecteur à un raccord fileté, indiqué par le signe
ATTENTION! Il est impératif d'éviter tout contact entre l'isolant des
câbles d'alimentation venant de l'installation électrique et la platine de
l'appareil (sous le capot de protection en plastique). Pour protéger les cables d'alimentation vous pouvez utiliser une gaine isolante résistante à une température supérieure à 90 °C.
Après le montage il faut poser le couvercle plastique à sa place.
Renseignement à la figure 3:
TS - limiteur thermique; TR - thermorégulateur; S - interrupteur (pour les modèles qui en ont); R - réchaud; IL - voyant lumineux
VI. PROTECTION CATHODIQUE – UNE ANODE DE MAGNÉSIUM (POUR LES CHAUFFE-EAU DONT LA CUVE EST COUVERTE D'UN RECOUVREMENT DE CÉRAMIQUE VITRIFIÉE OU D'ÉMAIL)
Le protecteur de magnésium protège la surface du réservoir de la corrosion. C'est un élément consumé qui doit être remplacé annuellement.
En égard à l'exploitation continue de votre chauffe-eau, le fabricant vous conseille l'inspection de l'état de l'anode de magnésium par un technicien qualifié et son remplacement en cas de nécessité qui peut s'effectuer au cours de la prophylaxie de l'appareil. Pour le remplacement adressez-vous au service autorisé!
VII. MISE EN ROUTE DE L'APPAREIL.
- Mise en route.
Avant de mettre votre chauffe-eau pour la première fois, assurez-vous qu'il est branché correctement dans le circuit électrique et qu'il est rempli de l'eau. La mise en route du chauffe-eau s'effectue à l'aide du dispositif incorporé qui était décrit dans le point 3.2 de l'article IV ou par le raccordement de la fiche mâle dans la prise de courant (si le modèle est fourni d'un cordon avec la fiche mâle).
- Des chauffe-eau à commande électromécanique
Fig.2a ou 2b ou:
1- Bouton isolé contre l'humidité pour la mise en route de l'appareil (pour les modèles fournis d'un commutateur)
2 -Indicateur lumineux
3 – Manche pour le régulateur (seulement pour les modèles avec des thermostats réglables)
Si votre modèle de chauffe-eau est muni d'un interrupteur muré, il est nécessaire de raccorder aussi cet interrupteur.
Interrupteur électrique à seul bouton poussoir:
0 - position Arrêt;
Quand l'interrupteur se trouve sur la position Marche, le bouton est allumé (indication supplémentaire de la position Marche).
La lampe témoin sur le paneau montre l'état /le régime/ de fonctionnement de l'appareil: elle s'allume quand l'appareil chauffe l'eau et elle s'éteint quand l'eau atteint la température programmée sur le thermostat.
Interrupteur électrique à double bouton poussoir:
0 - position Arrêt;
I; II- position Marche;
Sélection de degré de puissance de chauffe:
| Puissance annoncée (marquée sur la plaque de l'appareil) | Bouton (I) en position Marche | Bouton (II) en position Marche | Les deux boutons en position Marche |
| 1600 W 800 W 800 W 1600 W | |||
| 2000 W 800 W 1200 W 2000 W | |||
| 2400 W 1200 W 1200 W 2400 W |
Les boutons de l'interrupteur électrique s'allument quand ils sont en position Marche et l'appareil est en régime de chauffe. Ils s'éteintent quand la temperature programmée est atteinte et le thermorégulateur s'éteint.
La lampe témoin de contrôle s'allume quand l'appareil est branché dans une prise de courant électrique. Elle ne s'allume pas quand il n'y a pas d'alimentation ou quand la protection murée de température est dérayée
(voir p.3 ci-dessous).
Pour les modèles sans interrupteur
La lampe témoin sur le paneau montre l'état /le régime/ de fonctionnement de l'appareil: elle s'allume quand l'appareil chauffe l'eau et elle s'éteint quand l'eau atteint la température programmée sur le thermostat. Elle ne s'allume pas quand il n'y a pas d'alimentation ou quand la protection murée de température est dérayée (voir p.3 ci-dessous).
Réglage de la température (pour les modèles avec des thermostats réglables). Ce réglage permet la détermination de la température d'une manière mesurée ce qui est effectué à l'aide du manche du poste de commande.
e ECONOMIE D'ENERGIE
Dans ce mode l'eau dans l'appareil aura une température d'environ 60°C Cela permet de réduire les pertes de chaleur.
A la figure 2a est montré le sens de la rotation du levier pour les modèles avec un thermostat réglable de l'extérieur.
Attention! Une fois par mois mettez la poignée en position de
température maximale pendant une période d'un jour /24 heures/ (excepté dans les cas où le dispositif fonctionne en permanence continu dans ce mode) - voir Annexe I (11) Température maximale du thermostat. Cela garantit une meilleure hygiène de l'eau chauffée..
3. Protection par température (valable pour tous les modèles).
L'appareil a un dispositif incorporé (un limiteur thermique) qui le protège en le débranchant de réseau électrique lorsque la température de l'eau dépasse les valeurs prédéterminées.
Après son activation ce dispositif ne se régènère pas et l'appareil ne
fonctionnera pas. Contactez un centre de service agréé pour résoudre
le problème.
VIII. MODÈLES AVEC UN ÉCHANGEUR DE CHALEUR (SERPENTIN)
Ce sont des appareils avec échangeur de chaleur intégré et ils sont destinés à être connectés aux systèmes de chauffage central avec une température maximale du liquide - 80° C.
Le contrôle de la conduite à travers l'échangeur de chaleur est une question de solution pour l'installation particulière, de sorte que le choix doit être fait à sa conception (par exemple: un thermostat externe qui mesure la température dans le réservoir d'eau et qui opère une pompe de circulation ou une vanne magnétique).
Les chauffe-eaux avec échangeur de chaleur intégré offrent deux possibilités d'accumuler de l'eau chaude sanitaire:
-
Par l'échangeur de chaleur (serpentin) - le principal moyen de chauffage de l'eau
-
Par une résistance électrique automatique, intégré à l'appareil - utilisable quand on a besoin de chauffer une quantité d'eau supplémentaire ou quand le système de l'échangeur de chaleur (serpentin) nécessite un entretien. La connexion à l'installation électrique et le réglage de l'appareil sont spécifiés dans les paragraphes précédents.
Montage:
En plus de la méthode d'installation décrite ci-dessus, la particularité chez ces modèles consiste dans le fait qu'il soit nécessaire de connecter l'échangeur de chaleur avec l'installation de chauffage. La connexion se fait en respectant les directions des flèches de fig.1e.
Spécifications techniques (тбл. 6):
Surface échangeur de chaleur [m²] - S;
Volume échangeur de chaleur [I] - V;
Pression échangeur de chaleur [MPa] - P;
Température maximale du liquide [°C] - Tmax.
L'installation des vannes d'arrêt à l'entrée et à la sortie de l'échangeur de chaleur est recommandée. Ainsi vous pourriez serer la vanne d'arrêt inférieure pour éviter la circulation indésirable de la liquide quand le chauffe-eau est branché à l'installation électrique.
Il est nécessaire que les deux vannes soient fermées quand vous démontez votre chauffe-eau avec échangeur de chaleur.
Il est obligatoire d'utiliser des revêtements diélectriques pour connecter
l'échangeur de chaleur avec une canalisation de tuyaux de cuivre.
Afin de réduire la corrosion il est nécessaire d'installer des tuyaux
restreignant la diffusion des gases.
IX. ENTRETIEN
Quand le chauffe-eau fonctionne bien, sous l'influence de la haute température à la superficie du réchaud est accumulé de calcaire. Cela est la cause d'un mauvais échange de chaleur entre le réchaud et l'eau. La température à la superficie du réchaud et autour de lui hausse. On entend un bruit d'une eau bouillante. Le thermorégulateur commence à marcher et à arrêter plus fréquemment. Il est possible que la protection de la température soit activée. A cause de cela le fabricant de cet appareil recommande une inspection de votre chauffe-eau à deux ans dans un atelier de service après-vente autorisé ou un centre de service licencié. Elle doit consister à nettoyage du protecteur d'anode (pour les chauffe-eau avec un recouvrement de céramique vitrifiée) et son remplacement en cas de nécessité. Chaque inspection doit être notée dans le certificat de garantie. Nettoyez l'appareil avec un chiffon humide. N'employez pas de produits de nettoyage récurants ou abrasifs. Ne pas verser ou projeter d'eau sur l'appareil.
Le fabricant n'assume aucune responsabilite pour tous les dommages resultants de tout manquement aux presentes instructions.
Instruction de protection de l'environnement
Les vieux appareils électriques possèdent des matériaux précieux et cela ils ne doivent pas être jetés à la poubelle avec les ordures ménagères! Nous vous prions de contribuer activement à la protection de l'environnement et apporter l'appareil dans les postes spécialisés (s'il y en a).
