BRUGSANVISNING Electric watеr heater Tesy

Monterings- og betjeningsvejledning

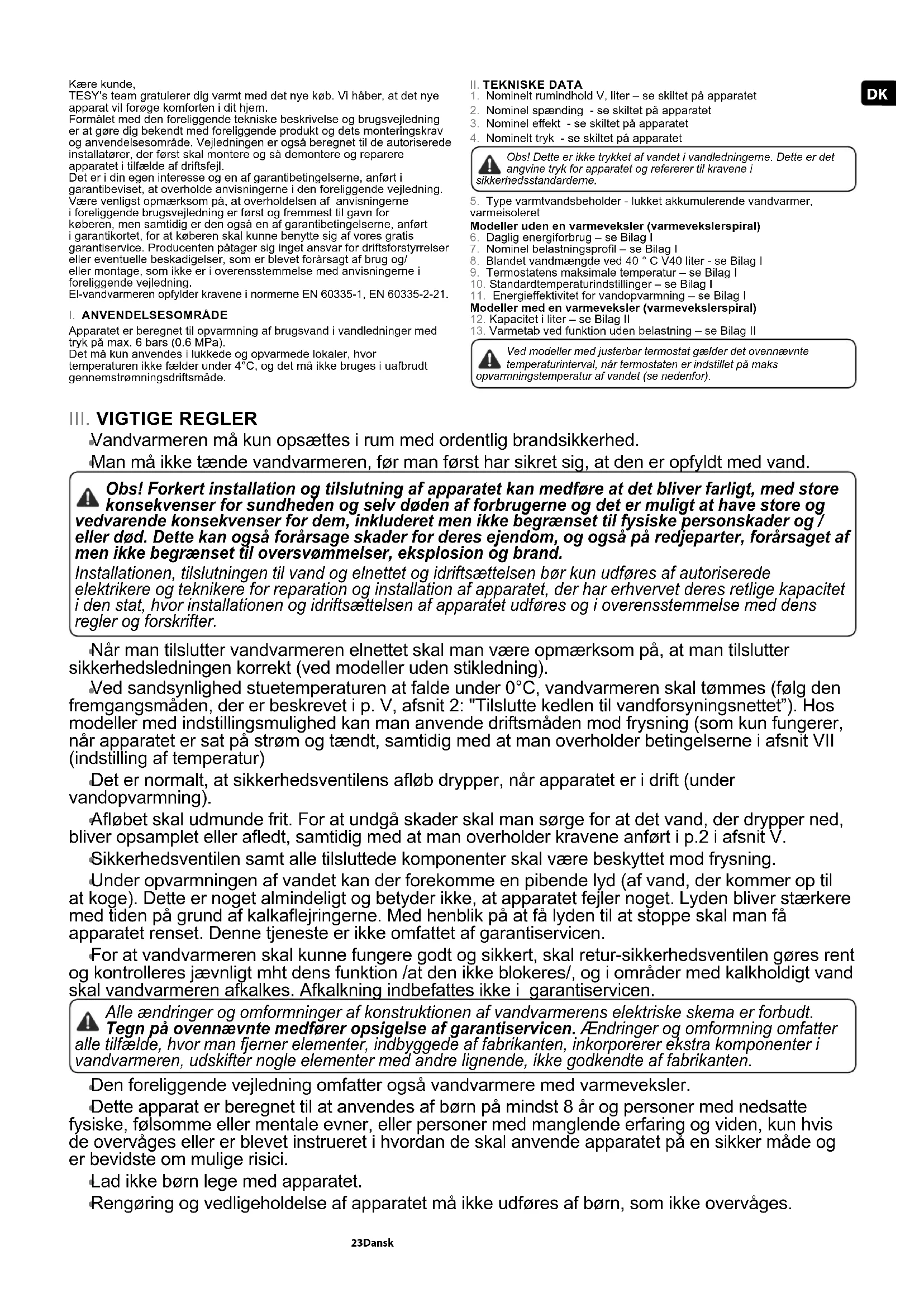

Kære kunde, TESY’s team gratulerer dig varmt med det nye køb. Vi håber, at det nye apparat vil forøge komforten i dit hjem. Formålet med den foreliggende tekniske beskrivelse og brugsvejledning er at gøre dig bekendt med foreliggende produkt og dets monteringskrav og anvendelsesområde. Vejledningen er også beregnet til de autoriserede installatører, der først skal montere og så demontere og reparere apparatet i tilfælde af driftsfejl. Det er i din egen interesse og en af garantibetingelserne, anført i garantibeviset, at overholde anvisningerne i den foreliggende vejledning. Være venligst opmærksom på, at overholdelsen af anvisningerne i foreliggende brugsvejledning er først og fremmest til gavn for køberen, men samtidig er den også en af garantibetingelserne, anført i garantikortet, for at køberen skal kunne benytte sig af vores gratis garantiservice. Producenten påtager sig inget ansvar for driftsforstyrrelser eller eventuelle beskadigelser, som er blevet forårsagt af brug og/ eller montage, som ikke er i overensstemmelse med anvisningerne i foreliggende vejledning. El-vandvarmeren opfylder kravene i normerne EN 60335-1, EN 60335-2-21.

I. ANVENDELSESOMRÅDE

Apparatet er beregnet til opvarmning af brugsvand i vandledninger med tryk på max. 6 bars (0.6 MPa). Det må kun anvendes i lukkede og opvarmede lokaler, hvor temperaturen ikke fælder under 4°C, og det må ikke bruges i uafbrudt gennemstrømningsdriftsmåde.

1. Nominelt rumindhold V, liter – se skiltet på apparatet

2. Nominel spænding - se skiltet på apparatet

Obs! Dette er ikke trykket af vandet i vandledningerne. Dette er det angvine tryk for apparatet og refererer til kravene i sikkerhedsstandarderne.

8. Blandet vandmængde ved 40 ° C V40 liter - se Bilag I

13. Varmetab ved funktion uden belastning – se Bilag II

Ved modeller med justerbar termostat gælder det ovennævnte temperaturinterval, når termostaten er indstillet på maks opvarmningstemperatur af vandet (se nedenfor).

Vandvarmeren må kun opsættes i rum med ordentlig brandsikkerhed.

Man må ikke tænde vandvarmeren, før man først har sikret sig, at den er opfyldt med vand. Obs! Forkert installation og tilslutning af apparatet kan medføre at det bliver farligt, med store konsekvenser for sundheden og selv døden af forbrugerne og det er muligt at have store og vedvarende konsekvenser for dem, inkluderet men ikke begrænset til fysiske personskader og / eller død. Dette kan også forårsage skader for deres ejendom, og også på redjeparter, forårsaget af men ikke begrænset til oversvømmelser, eksplosion og brand. Installationen, tilslutningen til vand og elnettet og idriftsættelsen bør kun udføres af autoriserede elektrikere og teknikere for reparation og installation af apparatet, der har erhvervet deres retlige kapacitet i den stat, hvor installationen og idriftsættelsen af apparatet udføres og i overensstemmelse med dens regler og forskrifter.

Når man tilslutter vandvarmeren elnettet skal man være opmærksom på, at man tilslutter sikkerhedsledningen korrekt (ved modeller uden stikledning).

Ved sandsynlighed stuetemperaturen at falde under 0°C, vandvarmeren skal tømmes (følg den fremgangsmåden, der er beskrevet i p. V, afsnit 2: "Tilslutte kedlen til vandforsyningsnettet”). Hos modeller med indstillingsmulighed kan man anvende driftsmåden mod frysning (som kun fungerer, når apparatet er sat på strøm og tændt, samtidig med at man overholder betingelserne i afsnit VII (indstilling af temperatur)

Det er normalt, at sikkerhedsventilens aøb drypper, når apparatet er i drift (under vandopvarmning).

Aøbet skal udmunde frit. For at undgå skader skal man sørge for at det vand, der drypper ned, bliver opsamplet eller aedt, samtidig med at man overholder kravene anført i p.2 i afsnit V.

Sikkerhedsventilen samt alle tilsluttede komponenter skal være beskyttet mod frysning.

Under opvarmningen af vandet kan der forekomme en pibende lyd (af vand, der kommer op til at koge). Dette er noget almindeligt og betyder ikke, at apparatet fejler noget. Lyden bliver stærkere med tiden på grund af kalkaejringerne. Med henblik på at få lyden til at stoppe skal man få apparatet renset. Denne tjeneste er ikke omfattet af garantiservicen.

For at vandvarmeren skal kunne fungere godt og sikkert, skal retur-sikkerhedsventilen gøres rent og kontrolleres jævnligt mht dens funktion /at den ikke blokeres/, og i områder med kalkholdigt vand skal vandvarmeren afkalkes. Afkalkning indbefattes ikke i garantiservicen. Alle ændringer og omformninger af konstruktionen af vandvarmerens elektriske skema er forbudt. Tegn på ovennævnte medfører opsigelse af garantiservicen. Ændringer og omformning omfatter alle tilfælde, hvor man fjerner elementer, indbyggede af fabrikanten, inkorporerer ekstra komponenter i vandvarmeren, udskifter nogle elementer med andre lignende, ikke godkendte af fabrikanten.

Den foreliggende vejledning omfatter også vandvarmere med varmeveksler.

Dette apparat er beregnet til at anvendes af børn på mindst 8 år og personer med nedsatte fysiske, følsomme eller mentale evner, eller personer med manglende erfaring og viden, kun hvis de overvåges eller er blevet instrueret i hvordan de skal anvende apparatet på en sikker måde og er bevidste om mulige risici.

Lad ikke børn lege med apparatet.

Rengøring og vedligeholdelse af apparatet må ikke udføres af børn, som ikke overvåges.24

Apparatet består af en beholder, en bundange /ved vandvarmere til lodret montering/ eller en sideange /ved vandvarmere til vandret montering/, et beskyttende plastdæksel og en kontraventil.

1. Vandvarmeren består af en ståltank (vandbeholder) og et udvendigt hus

(ydre beholder) med varmeisolering af økologisk rent højtæt penopolyuretan imellem dem og to rør med gevind G (tabel 1 under g. 1a, tabel 2 under g. 1b) for koldtvandstilgang (med blå ring) og varmtvandsafgang (med rød ring). Den indre tank er fremstillet (afhængig af model) af:

Sort stål, beskyttet mod korrosion af en speciel glaskeramisk belægning

Rustfrit stål De lodrette vandvarmere kan have indbygget varmeveklser (spiral). Spiralens indgang og udgang er anbragt på beholderens side i form af to rør med gevind G ¾ “.

2. På angen er der monteret et elektrisk varmelegeme. Ved

vandvarmere med glaskeramisk belægning er der også monteret en magnesiumbeskytter. Det elektriske varmelegeme tjener til vandopvarmning i beholderen og styres af termostaten, der automatisk vedligeholder en bestemt temperatur. Apparatet er forsynet med en indbygget overkogssikring (termoafbryder), der automatisk afbryder varmelegemet fra elnettet, når vandtemperaturen når alt for høje værdier.

3. Retur-sikkerhedsventilen forhindrer at apparatet tømmes helt ved stop

af koldtvandstilgang fra vandledningen. Den beskytter apparatet mod trykstigning i varmtvandsbeholderen til værdier højere end maks. trykket under opvarmning (! vand udvider sig ved temperaturstigning, hvilket medfører trykstigning) ved at udlufte overskudstrykket gennem aøbet Obs! Retur-sikkerhedsventilen kan ikke beskytte apparatet, i tilfælde af at vandledningstrykket er højere end trykket anført for apparatet.

V. MONTAGE OG INSTALLATION

Obs! Forkert installation og tilslutning af apparatet kan medføre at det bliver farligt, med store konsekvenser for sundheden og selv døden af forbrugerne og det er muligt at have store og vedvarende konsekvenser for dem, inkluderet men ikke begrænset til fysiske personskader og / eller død. Dette kan også forårsage skader for deres ejendom, og også på tredjeparter, forårsaget af men ikke begrænset til oversvømmelser, eksplosion og brand. Installationen, tilslutningen til vand og elnettet og idriftsættelsen bør kun udføres af autoriserede elektrikere og teknikere for reparation og installation af apparatet, der har erhvervet deres retlige kapacitet i den stat, hvor installationen og idriftsættelsen af apparatet udføres og i overensstemmelse med dens regler og forskrifter.

Apparatet skal helst opsættes nærmest tappestedet, for at begrænse varmetab i vandledningen. Man skal under montagen tage hensyn til, at apparatet ikke må opsættes et sted, hvor det kunne overhældes med vand af bruseren eller telefonbruseren. Der er to monteringsmuligheder:

lodret montering (g.1a, tabel 1) - Ved vægmontering - apparatet hænges op ved hjælp af den bærende plade, monteret på apparatets korpus. Apparatet opsættes på to bøjler (min. Ø 10 mm), som man først skal fastgøre i væggen (de leveres ikke med ophængsbeslaget). Monteringsklemmernes konstruktion på vandvarmere til lodret montering er universel og tillader en afstand mellem bøjlerne på 220 - 310 mm - g. 1a.

lodret montering (g.1b, tabel 2). Vedrørende kedelmodeller med en diameter på 560 mm, følg monteringsanvisningerne i billede 1b. Apparatet må monteres genom begge hængende strimler som er monterede til kroppen. Obs! Det er forbudt at montere apparatet (med en diameter på 560 mm)med hjælp af krogend.

vandret montering - GCVH, GCH (g. 1c, g. 1d) - Ved vandret montering er afstandene mellem krogene forskellige for de forskellige volumener som anført i tabel 3- g. 1c, tabel 4 - g. 1d. Obs! Apparatet skal monteres således, at det beskyttende plastdæksel samt ind- og udgangsrørene forbliver til venstre for vandvarmeren (set forfra). Tilgangsrøret til koldt vand (med blå ring) skal ligge under røret til det udgående varme vand (med rød ring). Obs! For at undgå skader for forbrugeren og tredje part skal apparatet i tilfælde af systemfejl i varmtvandsforsyningen monteres i rum med hydroisolering i gulvet og aøb. Man må aldrig anbringe genstande under apparatet, der ikke er vandtætte. Ved opsætning af apparatet i rum uden hydroisolering i gulvet skal man anbringe et sikkerhedskar med aøb til kloakeringen under apparatet. Bemærk: Sikkerhedskaret leveres ikke med dette produkt og skal vælges af brugeren.

Fig. 4. Hvor:1-Tilgangsrør; 2 - sikkerhedsventil; 3 - reduktionsventil (ved vandledningstryk over 0,6 MPa); 4 - afspærringshane; 5 - tragt for tilslutning til kloakeringen; 6 – slange; 7 - Kran for tømning af kedelen Ved vandtilslutning af vandvarmeren skal man holde sig til den vejledende farveindikation /farveringe/ på apparatets rør: blå - for koldt /indgående/ vand, rød - for varmt /udgående/ vand. Det er påkrævet at montere retur-sikkerhedsventilen, der leveres med vandvarmeren. Sikkerhedsventilen anbringes på koldvandstilgangen ifølge pilen på beholderen, der viser retningen af vandtilgangen. Der må ikke anbringes anden stoppearmatur mellem ventil og apparat. Undtagelse: Hvis de lokal forskrifter (normer) kræver, at man skal bruge en anden sikkerhedsventil eller udstyr (i overensstemmelse med EN 1487 eller EN 1489), skal man købe det ekstra. For udstyr i overensstemmelse med EN 1487 skal det maksimale angvine drifttryk være på 0.7 Mpa. Øvrige sikkerhedsventiler skal være kalibreret til et tryk, der er 0.1 Mpa under det tryk, som er anført på apparatets skilt. I disse tilfælde skal man ikke bruge retur-sikkerhedsventilen, som følger med apparatet. Obs! Øvrige /gamle/ retur-sikkerhedsventiler kan beskadige apparatet og skal fjernes. Obs! Man må ikke anbringe anden stoppearmatur mellem retur- sikkerhedsventilen (den beskyttende komponent) og apparatet. Obs! Man må ikke tilslutte ventilen rør gevind G ½“ med længde over 10 mm, for det kunne beskadige ventilen og være farlig for apparatet.. Obs! For vandvarmere til lodret montering skal sikkerhedsventilen tilsluttes tilgangsrøret når plastikpanelet er fjernet fra apparatet. Efter monteringen skal den være i stillingen som vist på g. 2. Obs! Retur-sikkerhedsventilen og ledningen fra denne til vandvarmeren skal være beskyttet mod frysning. Ved drænning ved hjælp af en slange – skal slangens løse ende altid udmunde frit (må ikke være neddykket). Slangen skal også være beskyttet mod frysning. For at fylde vandvarmeren med vand skal man åbne hanen for koldtvandtilgang fra vandledningen til vandvarmeren og varmtvandshanen på blandingshanen. Efter opfyldning skal der strømme vand i uafbrudt stråle fra blanderen. Nu må du lukke varmtvandshanen. Ved tømning af vandvarmeren skal man under alle omstændigheder først afbryde strømmen. Stop forsyning af vand til apparatet. Åbn varmtvand kranen af blenderen. Åbn kran 7 (Fig. 4) for at tømme vandet af kedelen. Hvis således anlæg ikke er installeret, vandvarmeren kan tømmes, som følger:

ved modeller udstyret med en sikkerhedsventil med løftestang - løft stangen og vandet skal rende gennem ventilens aøb åbning.

ved modeller udstyret med en sikkerhedsventil med løftestang uden løftestang - kedelen kan drænes direkte fra sit indgående rør ved at adskille på forhånd forsyningen fra vand. I tilfælde at trykket i vandledningen overskrider værdien, anført i afsnit I ovenfor, skal man installere en reduktionsventil, ellers vil vandvarmeren ikke fungere som den skulle. I modsat fald vil vandvarmeren ikke kunne fungere ordentligt. Fabrikanten kan ikke drages til ansvar for problemer, forårsaget ved ukorrekt anvendelse af apparatet.

Obs! Før du tilslutter apparatet elforsyningen, skal du først sikre dig, at apparatet er opfyldt med vand 3.1. Modeller forsynet med stikledning tilsluttes, ved at man sætter stikket i stikkontakten. Man afbryder elforsyningen ved at fjerne stikket fra stikkontakten. Obs! Stikket skal være ordentligt tilsluttet en separat strømkreds, forsynet med en sikring. Den skal være jordforbundet. 3.2. Vandvarmere forsynet med strømkabel uden stik Apparatet skal tilsluttes en særskilt strømkreds i den stationære el- installation, forsynet med en sikring med anført nominel strøm på 16А (20A for e󰀨ekt > 3700W). Det skal være en fast tilslutning – uden stik og stikforbindelser. Strømkredsen skal være forsynet med sikring og indbygget udstyr til afbrydelse på alle poler i overspændingskategori III. Tilslutningen af ledningerne i apparatets strømkabel skal udføres som følger:

Ledningen med gul-grøn ledningsisolation – til sikkerhedsledningen i el-installationen ( ) 3.3. Vandvarmer uden strømkabel Apparatet skal tilsluttes en særskilt strømkreds i den stationære el- installation, forsynet med en sikring med anført nominel strøm på 16А (20A for e󰀨ekt > 3700W). Tilslutningen skal udføres ved hjælp af enkelttrådede kopperledninger (fast ledning) - kabel 3x2,5 mm² for en samlet e󰀨ekt på 3000W (kabel 3x4.0 mm² for e󰀨ekt > 3700W). I den elektriske kontur for elforsyning af apparatet skal der indbygges et udstyr, der sikrer afbrydelsen af alle poler i tilfælde af overspænding i kategori III. For at montere tilledningen på vandvarmeren skal man tage plastiklåget af (g. 2). Tilslutning af strømledninger bør gennemføres i overensstemmelse med markeringerne på klemmerne, som følger:

Nulledning til betegnelsen N (B eller B1 eller N1)

Man skal tilslutte sikkerhedsledningen til gevindforbindelsen betegnet med . OBS! Strømforsyningsledningerne skal være isoleret og beskyttet mod kontakt med apparatets ange (området under plastikdækslet). Man kan f. eks. bruge en isolerende slange med temperaturbestandighed på over 90 ° C. Efter montering skal plastiklåget sættes på igen! Beskrivelse af g.3: TS – termoafbryder; TR – termoregulator; S – afbryder (ved modeller der har en); R – varmelegeme; IL – kontrollampe

VI. BESKYTTELSE MOD KORROSION - MAGNESIUMANODE

(GÆLDER VANDVARMERE MED GLASKERAMISK BELÆGNING ELLER MED EMALJERING) Magnesiumanodebeskytteren beskytter varmtvandsbeholderens invendige overade yderligere mod korrosion. Den udsættes for slid og skal udskiftes jævnligt. Med henblik på vandvarmerens langvarige og fejlfri anvendelse råder fabrikanten at magensiumanodens tilstand bliver kontrolleret jævnligt og hvis nødvendigt udskiftet af autoriseret fagpersonale, hvilket kan ske under apparatets jævnlige eftersyn. Kontakt venligst de autoriserede serviceafdelinger for at udføre udskiftningen!

VII. IDRIFTSÆTTELSE.

1. Sådan tænder du apparatet.

Første gang du tænder apparatet skal du først kontrollere, at det er tilsluttet elnettet korrekt, og at det er opfyldt med vand. Vandvarmeren tændes vha afbryderen, indbygget i anlægget, anført i p. 3.2 i p. V, eller ved at man tilslutter stikket stikkontakten (gælder kun modeller med stikledning).

2. Vandvarmere med elektromekanisk styring

g.2, Hvor: 1-Fugtisoleret knap for tænding af apparatet (gælder modeller med afbryder) 2-Lysindikator 3-Reguleringshåndtag /indstillingsknap/ (kun ved modeller med justerbar termostat) Vid modeller med afbryder indbygget i kedlen er det nødvendigt at også tænde denne. Strømafbryder med én knap: 0 – slukket; I – tændt; Når afbryderen er i position “Tændt” lyser dennes knap (ekstra indikation på position Tændt). Panelets kontrollampe viser status /tilstand/, hvori apparatet ndes: den lyser under opvarmning af vand og slukker efter at have nået vandtemperaturen indstillet af termostaten. Strømafbryder med to knapper:

0 - slukket; I; II- tændt;

Vælg e󰀨ekt for opvarmning: Angivet e󰀨ekt (markeret på apparatets skilt) Tændt knap (I) Tændt knap (II) Begge knap- per tændt 1600 W 800 W 800 W 1600 W 2000 W 800 W 1200 W 2000 W 2400 W 1200 W 1200 W 2400 W Strømafbryderens knapper lyser, når de tændes og apparatet er i varmedrift. De slukker, når den indstillede temperatur nås, og termostaten slukkes. Panelets kontrollampe lyser, når apparatet forsynes med strøm. Lampen er slukket, når der ikke er nogen strømforsyning eller den indbyggede temperaturbeskyttelse har slukket (punkt 3 nedenfor). Modeller uden en afbryder Panelets kontrollampe viser status /tilstand/, hvori apparatet ndes: den lyser under opvarmning af vand og slukker efter at have nået vandtemperaturen indstillet af termostaten Lampen er slukket, når der ikke er nogen strømforsyning eller den indbyggede temperaturbeskyttelse har slukket (punkt 3 nedenfor).

Temperaturindstilling (ved modeller med justerbar termostat). Mulighed for trinvis indstilling af den ønskede temperatur vha håndtaget (indstillingsknappen) på styringspanelet. Position e (Elbesparelse) – Ved denne indstilling når vandtemperaturen op på ca. 60°C. Derved formindskes varmetabet. I g. 2a vises der indstillingsknappens drejeretning for de øvrige modeller med udvendig justerbar termostat. Obs! En gang om måneden skal man lade håndtaget være indstillet på maks. temperatur i et døgn (med mindre apparatet hele tiden er indstillet i denne driftsmåde). På den måde sikrer man bedre hygiejne for vandet, der bliver opvarmet.

3. Overkodssikring (gælder alle modellerne).

Apparatet er forsynet med et specielt udstyr (termoafbryder), der forhindrer, at vandet opvarmes alt for stærkt ved at afbryde varmelegemet fra elnettet, når temperaturen når alt for høje værdier. Obs! Når den er blevet aktiveret, kan man ikke længere bruge denne mekanisme, og apparatet vil ikke længere fungere. Du skal henvende dig til en autoriseret service for at fjernet problemet.

VIII. MODELLER MED VARMEVEKLSER (SPIRAL)

De her anlæg har en indbygget varmeveksler som skal tilsluttes varmesystemer med maksimal temperatur af varmebæreren: 80°C. Regulering af strømmen gennem varmeveksleren besluttes for hver installation. Dette valg foretages ved projekteringen av installationen (for eksempel en ekstern termostat som måler temperaturen i vandbeholderen og styrer en cirkulationspumpe eller en magnetventil) Vandvarmere med en varmeveksler muliggør vandopvarmning på to måder:

1. Ved hjælp af en varmeveksler (varmevekslerspiral) – den mest

udbredte måde at opvarme vand.

2. Ved hjælp af et ekstra elektrisk varmelegeme med automatisk

styring indbygget i anlægget – det benyttes hvis der er brug for ekstra vandopvarmning eller ved reparation af systemet tilsluttet til varmeveksleren (varmevekslerspiralen). Den korrekte måde at forbinde anlægget til det elektriske netværk og brugsanvisningen er angivet i de foregående afsnit. Montage: Udover montageanvisnigerne ovenfor skal man ved disse modeller tilslutte varmeveksleren varmeinstallationen. Tilslutnigen sker ifølge pilernes retning i g. 1e. Tekniske egenskaber (TABEL 6): Varmevekslerade [m²] - S; Varmevekslervolumen [l] - V; Arbejdstryk af varmeveksler [MPa] - P; Maksimal temperatur af varme-bæreren [°C] - Tmax. Vi råder dig at installere afspæringsventiler ved varmevekslerens ind- og udgang. Ved afspærring af tilløbet til varmebæreren vha den nederste (afspærrings-) ventil forhindrer du uønsket cirkulation af varmebæreren i perioden, når du kun anvender det elektriske varmelegeme. Ved afmontering af vandvarmere med varmeveksler skal begge ventiler være lukkede. Der er svejset en mu󰀨e med indvendigt gevind ½” egnet til montering af termoelement – markeret med „TS”. Bland enhedens tilbehør er der en dykrør for termosensor, der skal skrues i denne mu󰀨e. Man skal under alle omstændigheder bruge dielektriske bøsninger, når man tilslutter varmeveksleren et anlæg ved hjælp af kobberør. For at modvirke korrosionen, skal man bruge ledninger med begrænset gasdiusion i anlægget.

Ved almindelig brug af vandvarmeren vil der under indydelse af den høje temperatur på varmelegemets overade udfældes kalk. Dette forringer varmeudvekslingen mellem varmelegemet og vandet. Temperaturen ved og omkring varmelegemets overade stiger. Der opstår en typisk lyd /af kogende vand/. Termoregulatoren begynder at tændes og slukkes med kortere mellemrum. ”Falsk” aktivering af temperatursikringen er muligt. Derfor råder apparatets fabrikant, at man får vandvarmeren kontrolleret af en autoriseret servicecenter eller -afdeling hvert andet år. Kontrollen skal indebære rengøring og syn af magnesiumanoden (for vandvarmere med glaskeramisk belægning), der, hvis nødvendigt, skal udskiftes med en ny. Brug en fugtig klud til at gøre apparatet rent. Man må ikke bruge rengøringsprodukter, der indeholder slibe- eller opløsningsmidler. Man må ikke hælde koldt vand over apparatet. Fabrikanten kan ikke drages til ansvar for skader, der skyldes, at den foreliggende vejledning ikke overholdes. Anvisninger om miljøbeskyttelse Kasserede elektriske apparater indeholder materiale, der kan genbruges, og bør derfor aldrig smides væk som almindeligt a󰀨ald. Når dette apparat skal kasseres, vil vi derfor opfordre Dem til at aevere det på et egnet opsamlingssted, hvis et sådant ndes, og således være med til at bevare ressourcer og beskytte miljøet).26
