NAUDOJIMO INSTRUKCIJA Electric watеr heater Tesy

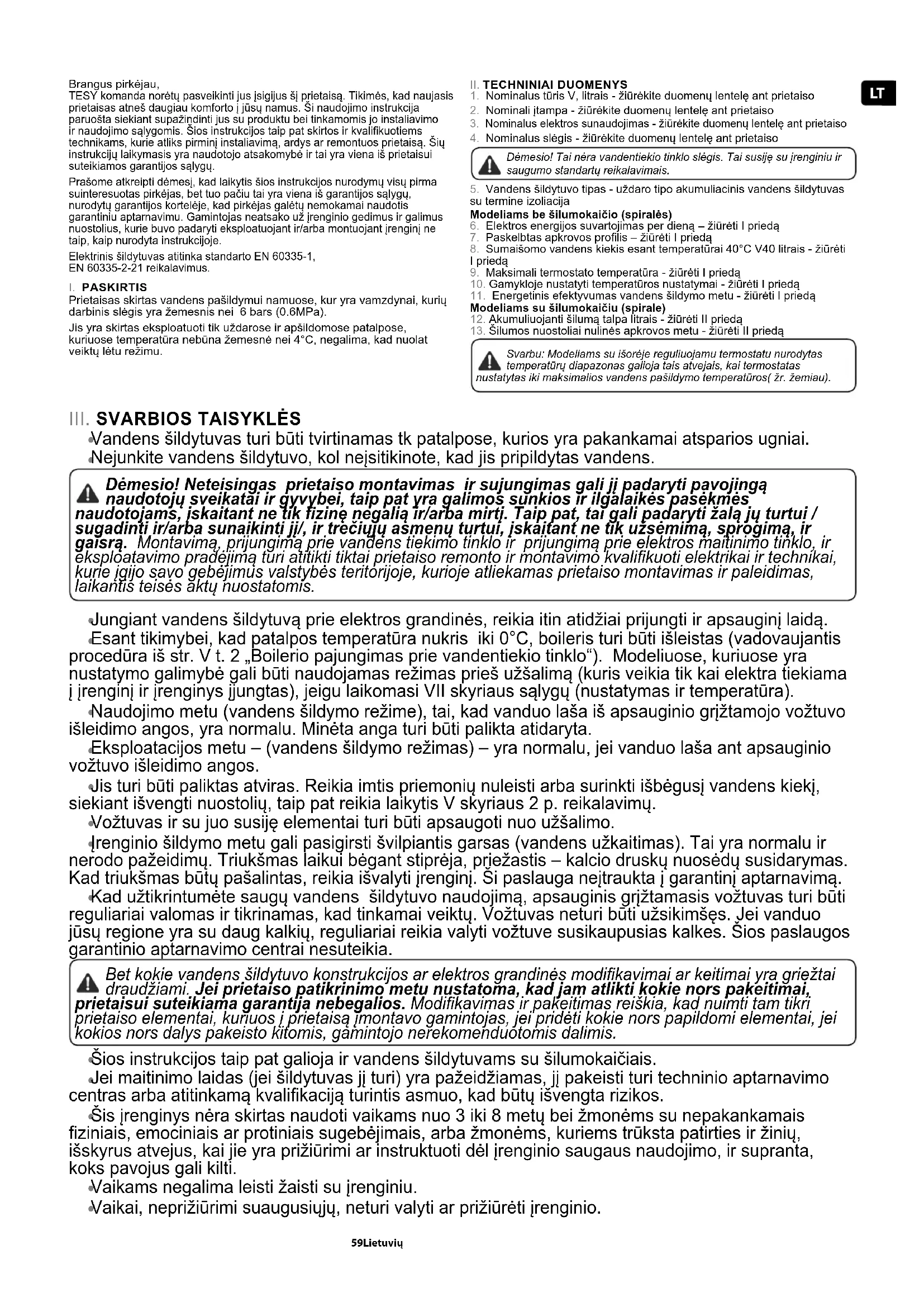

TESY komanda norétu pasveikinti jus jsigijus ši prietaisą. Tikimės, kad naujasis prietaisas atneš daugiau komforto i jūsų namus. Ši naudojimo instrukcija paruošta siekiant supražindinti jus su produktu bei tinkamomis jo instaliavimo ir naudojimo sąlygomis. Šios instrukcijos taip pat skirtos ir kvalifikuotiem technikams, kurie atliks pirminį instaliavima, ardys ar remontuos prietaisą. Šių instrukciju laikymasis yra naudotojo atsakomybė ir tai yra viena iš prietaisui suteikiamos garantijos sąlygų.

Prašome atkreipti dėmesį, kad laikytis šios instrukcijos nurodymų visų pirma suinteresuotas pirkėjas, bet tuo pačiu tai yra viena iš garantijos sąlygų, nurodytų garantijos kortelėje, kad pirkėjas galėtų nemokamai naudotis garantiniu aptarnavimu. Gamintojas neatsako už įrenginio gedimus ir galimus nuostolius, kurie buvo padaryti eksploatuojant ir/arba montuojant įrenginį ne taip, kaip nurodyta instrukcijoje.

Elektrinis šildytuvas atitinka standarto EN 60335-1, EN 60335-2-21 reikalavimus.

PASKIRTIS

Prietaisas skirtas vandens pašildymui namuose, kur yra vamzdynai, kurių darbinis slėgis yra žemesnis nei 6 bars (0.6MPa).

Jis yra skirtas eksploatuoti tik uždarose ir apšildomose patalpose, kuriuose temperatūra nebūna žemesné nei 4°C, negalima, kad nuolat veiktų lėtu režimu.

II. TECHNINIAI DUOMENYS

1. Nominalus tūris V, litrais - žiūrėkite duomenų lentelę ant prietaiso
2. Nominali įtampa - žiūrėkite duomenų lentelę ant prietaiso
3. Nominalus elektros sunaudojimas - žiūrėkite duomenų lentelę ant prietaiso
4. Nominalus slègis - žiūrėkite duomenų lentelę ant prietaiso

Dėmesio! Tai nėra vandentiekio tinklo slėgis. Tai susiję su įrenginiu ir saugumo standartų reikalavimais.

1. Vandens šildytuvo tipas - uždaro tipo akumuliacinis vandens šildytuvas su termine izoliacija

Modeliams be šilumokaičio (spiralės)

1. Elektros energijos suvartojimas per dieną – žiūrėti I priedą

2. Paskelbtas apkrovos profilis – žiūrėti I prieda

3. Sumaišomo vandens kiekis esant temperatūrai 40°C V40 litrais - žiūrėti I priedą

4. Maksimali termostato temperatūra - žiūrėti I prieda

5. Gamykloje nustatyti temperatūros nustatymai - žiūrėti I priedą

6. Energetinis efektyvumas vandens šildymo metu - žiūrėti I priedą

Modeliams su šilumokaičiu (spirale)

1. Akumuliuojanti šiluma talpa litrais - žiūrėti II prieda

2. Šilumos nuostoliai nulinės apkrovos metu - žiūrėti II priedą

Svarbu: Modeliams su išorėje reguliuojamu termostatu nurodytas temperatūru diapazonas galioja tais atvejais, kai termostatas nustatytas iki maksimalios vandens pašildymo temperatūros( žr. žemiau).

III. SVARBIOS TAISYKLÈS

Vandens šildytuvas turi būti tvirtinamas tk patalpose, kurios yra pakankamai atsparios ugniai.

Nejunkite vandens šildytuvo, kol nejsitikinote, kad jis pripildytas vandens.

Dèmesio! Neteisingas prietaiso montavimas ir sujungimas gali ji padaryti pavojingą naudotoju sveikatai ir gyvybei, taip pat yra galimos sunkios ir ilgalaikės pasėkmės

naudotojams, jskaitant ne tik fizinę negalią ir/arba mirti. Taip pat, tai gali padaryti żalą jų turtui / sugadinti ir/arba sunaikinti ji/, ir trečiųjų asmenų turtui, jskaitant ne tik uzšėmimą, sprogimą, ir gaisrą. Montavima, prijungimą prie vandens tiekimo tinklo ir prijungimą prie elektros maitinimo tinklo, ir eksploatavimo pradejimą turi atitikti tiktai prietaiso remonto ir montavimo kvalifikuoti elektrikai ir technikai, kurie įgijo savo gebėjimus valstybės teritorijoje, kurioje atliekamas prietaiso montavimas ir paleidimas, laikantis teisės aktų nuostatomis.

Jungiant vandens šildytuvą prie elektros grandinės, reikia itin atidžiai prijungti ir apsauginį laidą.

Esant tikimybei, kad patalpos temperatūra nukris iki 0°C, boileris turi būti išleistas (vadovaujantis procedūra iš str. V t. 2 „Boilerio pajungimas prie vandentiekio tinklo“). Modeliuose, kuriuose yra nustatymo galimybė gali būti naudojamas režimas prieš užšalimą (kuris veikia tik kai elektra tiekiama i įrenginį ir įrenginys įjungtas), jeigu laikomasi VII skyriaus sąlygų (nustatymas ir temperatūra).

Naudojimo metu (vandens šildymo režime), tai, kad vanduo laša iš apsauginio grjžtamojo vožtuvo išleidimo angos, yra normalu. Minėta anga turi būti palikta atidaryta.

Eksploatacijos metu – (vandens šildymo režimas) – yra normalu, jei vanduo laša ant apsauginio vožtuvo išleidimo angos.

Jis turi būti paliktas atviras. Reikia imtis priemonių nuleisti arba surinkti išbėgusi vandens kiekį, siekiant išvengti nuostolių, taip pat reikia laikytis V skyriaus 2 p. reikalavimų.

Vožtuvas ir su juo susiję elementai turi būti apsaugoti nuo užšalimo.

Irenginio šildymo metu gali pasigirsti švilpiantis garsas (vandens užkaitimas). Tai yra normalu ir nerodo pažeidimų. Triukšmas laikui bėgant stiprėja, priežastis – kalcio druskų nuosėdų susidarymas. Kad triukšmas būtų pašalintas, reikia išvalyti jrenginį. Ši paslauga nejtraukta į garantinį aptarnavimą.

Kad užtikrintumėte saugų vandens šildytuvo naudojimą, apsauginis grįžtamasis vožtuvas turi būti regulariai valomas ir tikrinamas, kad tinkamai veiktų. Vožtuvas neturi būti užsikimšęs. Jei vanduo jūsų regione yra su daug kalkių, regulariai reikia valyti vožtuve susikaupusias kalkes. Šios paslaugos garantinio aptarnavimo central nesuteikia.

Bet kokie vandens šildytuvo konstrukcijos ar elektros grandinės modifikavimai ar keitimai yra griežtai draudžiami. Jei prietaiso patikrinimo metu nustatoma, kad jam atlikti kokie nors pakeitimai, prietaisui suteikiama garantija nebegalios. Modifikavimas ir pakeitimas reiškia, kad nuimti tam tikri prietaiso elementai, kuriuos i prietaisą įmontavo gamintojas, jei pridėti kokie nors papildomi elementai, jei kokios nors dalys pakeisto kitomis, gāmintojo nerekomenduotomis dalimis.

Šios instrukcijos taip pat galioja ir vandens šildytuvams su šilumokaičiais.

Jei maitinimo laidas (jei šildytuvas jī turi) yra pažeidžiamas, jī pakeisti turi techninio aptarnavimo centras arba atitinkamą kvalifikaciją turintis asmuo, kad būtų išvengta rizikos.

Šis įrenginys nėra skirtas naudoti vaikams nuo 3 iki 8 metų bei žmonėms su nepakankamais fiziniais, emociniais ar protiniais sugebėjimais, arba žmonėms, kuriems trūksta patirties ir žinių, išskyrus atvejus, kai jie yra prižiūrimi ar instruktuoti dėl įrenginio saugaus naudojimo, ir supranta, koks pavojus gali kilti.

Vaikams negalima leisti žaisti su jrenginiu.

Vaikai, neprižiūrimi suaugusiųjų, neturi valyti ar prižiūrėti įrenginio.

IV. APRAŠYMAS IR VEIKIMO PRINCIPAS

Irenginj sudaro korpusas, jungè apatinėje dalyje (šildytuvams, montuojamiems vertikaliai) arba šonuose (šildytuvams, montuojamiems horizontaliai), plastmasinė apsauginė plokštė ir grįžtamasis apsauginis vožtuvas.

1. Korpusas sudarytas iš plieninio rezervuaro (vandens talpos) ir gaubto (išorinis gaubtas) su termoizoliacija tarp jų, pagaminta iš ekologiškai švarios didelio tankio poliuretano putos, taip pat dviejų vamzdžių su sriegiu G (tabell 1 till figur1a, tabell 2 till figur1b) šalto vandens padavimui (pažymėtas mėlynu žiedu) ir karšto vandens išleidimui (pažymėtas raudonu žiedu).

Vidinė talpa/rezervuaras gali būt dviejų rūšių, priklausomai nuo modelio:

Pagamintas iš plieno, apsaugotu nuo korozijos specialia stiklo keramikos danga.

Pagamintas iš nerūdijančio plieno

Vertikalūs vandens šildytuvai gali būti su įmontuotu šilumokaičiu. Šilumokaičio jeigos ir išeigos angos yra šonuose ir tinka vamzdžiams su sriegiu G 3/4".

1. Flanšas yra su elektriniu šildytuvu ir termostatu. Vandens šildytuvai su stiklo keramine danga turi magnio apsauginj jrenginj /saugiklj.

Elektrinis šildytuvas naudojamas vandens šildymui rezervuare ir yra valdomas termostato, kuris automatiškai palaiko nustatytą temperatūrą. Termostatas yra su apsauginiu saugikliu nuo perkaitimo, kuris išjungia šildytuvą, kai temperatūra pasidaro per didelė.

Apsauginis grįžtamasis vožtuvas apsaugo nuo to,kad prietaisas visai neištuštėtų tuo atveju, jei netikėtai nutraukiamas šalto vandens padavimas. Vožtuvas apsaugo prietaisą nuo slėgio padidėjimo iki aukštesnio lygio nei leistinas kaitinimo metu (slėgis didėja didėjant temperatūrai), išleisdamas slėgio perteklių per išleidimo angą

Dėmesio: apsauginis grįžtamasis vožtuvas negali apsaugoti prietaiso, jei vandentiekio slėgis viršija leistiną slėgį, nurodytą ant prietaiso

V. MONTAVIMAS IR IJUNGIMAS

Dêmesio! Neteisingas prietaiso montavimas ir sujungimas gali jį padaryti pavojingą naudotojų sveikatai ir gyvybei, taip pat yra galimos sunkios ir ilgalaikės pasėkmės naudotojams, jskaitant ne tik fizinę negalią ir/ arba mirtį. Taip pat, tai gali padaryti žalą jų turtui /sugadinti ir/arba sunaikinti jį/, ir trečiųjų asmenų turtui, jskaitant ne tik užsėmimą, sprogimą, ir gaisrą. Montavimą, prijungimą prie vandens tiekimo tinkło ir prijungimą prie elektros maitinimo tinkło, ir eksploatavimo pradėjimą turi atitikti tiktai prietaiso remonto ir montavimo kvalifikuoti elektrikai ir technikai, kurie įgijo savo gebėjimus valstybės teritorijoje, kurioje atliekamas prietaiso montavimas ir paleidimas, laikantis teisės aktų nuostatomis.

Montavimas

Rekomenduojame prietaisą montuoti netoli tų vietų, kur reikalinga naudoti karštą vandenį, kad būtų sumažintas karščio praradimas perdavimo metu. jei prietaisas montuojamas vonioje, pasirinkta jo montavimo vieta turi būti tokia, kur ant prietaiso nebus purškiamas vanduo iš dušo ar vonios. Galimi du montavimo variantai:

vertikalus montavimas (1 lentelėje, 1a pav.) – Montuojant prie sienos – įrenginys pakabinamas už viršutinės atraminės plokštelės, montuojamos prie jo korpuso.

Prietaisas pakabinamas ant dviejų kablių (min. ∅ 10 mm), kurie turi būti tvirtai pritvirtinti prie sienos (kabliai į tvirtinimo rinkinį nepridedami). Tvirtinimo kronšteinų konstrukcija, skirta vertikaliai tvirtinamiems vandens šildytuvams, yra universali ir galimas atstumas tarp kablių yra nuo 220 iki 310mm - 1a pav.

vertikalus montavimas (2 lentelėje, 1b pav.)

Boilerio modeliuose, kurių skersmuo yra 560 mm, laikykitės montavimo instrukcijų, pateiktų 1b pav. Būtinai montuokite prietaisą dviejų montavimo plokštelių, pritvirtintų prie korpuso, pagalba.

Dėmesio: Draudžiama montuoti prietaisą (kurių skersmuo yra 560 mm) kabliukų pagalba.

Horizontalus montavimas - GCVH, GCH (1c pav., 1d pav.) – Horizontaliam montavimui atstumai tarp kabliukų yra skirtingi priklausomai nuo apimties, ir yra nurodyti 3 lentelėje prie 1c pav.; 4 lentelėje 1d pav.

Démesio: Reikia montuoti taip, kad apsauginé plastmasiné plokště ir jvesties ir išvesties vamzdžiai liktų kairėje šildytuvo pusėje (žiūrint išo). Šalto vandens tiekimo vamzdis (su mélynu žiedu) turi būti po šilto ens išvedimo vamzdžiu (su juodu žiedu).

Dèmesio: kad išvengtumėte susižeidimo ir trečiųjų asmenų sužeidimo karšto vandems padavimo sistemos gedimo atveju, prietaisas turi būti kojamas patalpose su grindine hidroizoliacija ir kanalizacijos drenažu. Emis aplinkybėmis nedėkite po prietaisu jokių objektų, kurie nėra rūs drėgmei. Jei prietaisą montuojate patalpose be grindinės zoliacijos, tuomet po šildytuvu būtina pastatyti apsauginę vonelę su izaciniu drenažu.

Pastaba: komplekte nėra apsauginės vonelės, taigi ją naudotojas turi jsigyti atskirai.

2. Vandens šildytuvo vamzdžių sujungimai

4a pav. – vertikaliam montavimui; 4b ir horizontaliam montavimui GCVH; 4c ir horizontaliam montavimui GCH.

1 - jėjimo vamzdis; 2 - apsauginis vožtuvas; 3 - redukcinis ventilis (kai spaudimas vandentiekyje viršija 0,6 MPa); 4 - stabdymo vožtuvas; 5 - piltuvėlis prijungtas prie kanalizacijos; 6 – žarna; 7 – Boilerio išleidimo kranas

Jungdami vandens šildytuvą prie vandentiekio, laikykitės ant vamzdžių esančių spalvotų žymų: mėlyna - šaltam (ateinančiam) vandeniui, raudona - šiltam (išeinančiam) vandeniui.

Privalu sumontuoti pridedamą apsauginį grįžtamajį vožtuvą. Jis turi būti montuojamas ant šalto vandens padavimo vamzdžio, laikantis ant jo korpuso esančios rodyklės, rodančios ateinančio vandens kryptį. Papildomų čiaupų tarp apsauginio vožtuvo ir vandens šildytuvo montuoti nereikia.

Išimtis: jeigu vietos įstatymų normos reikalauja naudoti kitą apsauginį vožtuva arba įrenginį (atitinkantį EN 1487 arba EN 1489), jį reikia įsigyti papildomai. įrenginiams, atitinkantiems EN 1487, maksimalus leistinas darbinis slėgis turi būti 0.7 MPa. Kitiems apsauginiams vožtuvams, kurių slėgis yra kalibruojamas, turi būti 0.1 MPa pažymėta įrenginio lentelėje. Tokiais atvejais atbulinis apsauginis vožtuvas, atsiųstas su įrenginiu, neturi būti naudojamas.

Dėmesio: kitų (senu) vožtuvų buvimas gali tapti prietaiso sugedimo priežastimi, taigi senus vožtuvus būtina išimti.

Dèmesio! Negali būti naudojama jokia kita uždaromoji armatūra tarp apsauginio vožtuvo (apsauginio įrengimo) ir įrenginio.

Dèmesio: draudžiama prijungti apsauginj grjžtamaji vožtuvą prie ilgesnių nei 10mm vamzdžių su sriegiu G ½", kadangi tokiu atveju vas gali būti sugadintas ir kelti pavojų prietaisui.

Démesio! Montuojant vertikalų vandens šildytuvą apsauginis vožtuvas turi būti jungiamas prie jeinančio vamzdžio nuimant plastikinį dangtelį. ntuotas prietaisas turi būti tokioje padėtyje kaip parodyta 2 paveikslėlyje.

Démesio! Apsauginis vožtuvas ir vamzdis nuo jo iki šildytuvo turi būti apsaugoti nuo užšalimo. Drenuojant su žarna, jos laisvas galas turi sada atviras (neturi būti vandenyje). Žarna taip pat turi būti apsaugota žšalimo.

Norint pripildyti vandens šildytuvą reikia atsukti vandentiekio šalto vandens padavimo kraną bei karšto vandens maišytuvo kraną. Po to, kai vandens rezervuaras pripildomas, iš vandens maišytuvo turi pradėti bėgti nuolatinė vandens srovė. Dabar galima užsukti karšto vandens kraną. Jei norite ištuštinti vandens šildytuvą, pirmiausia išjunkite jį iš elektros lizdo. Sustabdykite vandens padavimą i prietaisą. Atsukite maišytuvo šilto vandens kraną. Atsukite 7 kraną (brėž. 4), kad iš boilerio ištekėty vanduo. Jei instalacijoje tokio nėra, boileris gali būti išleistas sekančiu būdu:

modelis komplektuotas su apsauginiu ventiliu su rankenėle - pakelkite rankenėlę ir vanduo ištekės per ventilio drenažo angą

modelis komplektuotas su ventiliu be rankenėlės – boileris gali būti išleistas tiesiog iš vandentiekio vamzdžio, kai prieš tai bus atjungtas nuo vandentiekio

Jeigu slėgis vandentiekio tinkle viršija nurodytą I skyriuje, būtina jmontuoti slėgio mažinimo vožtuva, kitaip šildytuvas nebus eksploatuojamas taisyklingai.

Dėmesio! Tai normalu. Reikia imtis priemonių, kad išleidžiant vandenį, jis nepakenktų greta esantiems daiktams

Jeigu slėgis vandentiekio tinkle viršija nurodytą I skyriuje, būtina įmontuoti slėgio mažinimo vožtuva, kitaip šildytuvas nebus eksploatuojamas taisyklingai. Gamintojas neprisiima atsakomybės dėl jokių problemų, kurios kyla netinkamai prietaisą naudojant.

3. Vandens šildytuvo prijungimas prie elektros.

Dėmesio: prieš jungdami prietaisą i elektros lizda, įsitikinkite, kad jis pripildytas vandens

3.1. Modeliai su maitinimo laidu ir kištuku, jjungiami i elektros lizdą kištuku. Išjungiami - ištraukiant kištuką iš elektros lizdo.

Dèmesio! Kontaktas turi būti taisyklingai prijungtas prie atskiros elektros grandinės su saugikliu. Jis turi būti jžemintas.

3.2. Vandens šildytuvų komplekte yra maitinimo laidas be kištuko

Irenginys turi būti pajungtas prie elektros instaliacijos atskiros elektros srovės grandies, turi būti jrengtas saugiklis su nominalia strove 16A (20A,

kai galingumas > 3700W). Sujungimas turi būti nuolatinis – be sujungimo kištuku. Srovės grandis turi turėti saugiklj ir įmontuotą įrengimą, kuris užtikrina visų polių atsijungimą III kategorijos aukštos įtampos sąlygomis.

Irenginio maitinimo laidas turi būti pajungtas tokiu būdu:

Laidas su ruda izoliacija – prie elektros instaliacijos fazinio laidininko (L)

Laidas su mėlyna izoliacija – prie elektros instaliacijos neutraliojo laidininko (N)

Laidas su geltonai žalia izoliacija – prie elektros instaliacijos apsauginio laidininko ( )

3.3. Vandens šildytuvai be maitinimo laido

Irenginys turi būti prijungtas prie stacionarinės elektros instaliacijos atskiros srovės grandinės, turi būti irengtas saugiklis su nominalia srove 16A (20A, kai galingumas >3700W). Prijungimas vykdomas variniais vieno laido (kietais) laidininkais – laidas 3x2,5 mm², bendras galingumas 3000W (laidas 3x4.0 mm², galingumas >3700W).

Elektros grandinė, aprūpinanti elektra prietaisą, turi būti su įmontuotu įtaisu, atskiriančiu visus gnybtų polius per aukštos III kategorijos įtampos sąlygomis.

Norint atvesti elektrą i šildytuvą, reikia nuimti plastikinį gaubtą(pav.2).

Pievienojotes galia laidai turėtų imtis atbilstoti ženklinimo terminalų, kaip parodyta sub:

fazès - pažyméti, A arba A1, arba L, arba L1.

Neutralus - su nuoroda N (B arba B1, arba N1).

Apsauginis jungiamas i jsriegiamą jungti, pažymėta simboliu

DÉMESIO! Elektros installacijos maitinimo laidų izoliacija neturi liestis su įrenginio flanšu (zonoje po plastmasiniu dangčiu). Izoliacija su atsparumu didesnei nei 90°C temperatūrai.

Po to, kai laidai sujungiami, uždėkite plastikinį gaubtą atgal i jo vietą.

Paaiškinimai pav. 3:

TS - šilumos jungiklis; TR - termoreguliatorius; S - jungiklis (modeliuose, kur jis yra); R - šildytuvas; IL - indikacinė lemputė

VI. NUO RÜDŽIŲ APSAUGANTIS MAGNIO ANODAS

Magnio anodas apsaugo vandens rezervuarų vidinį paviršių nuo korozijos. Anodas yra susidėvintis elementas, kurį laikas nuo laiko reikia pakeisti.

Jei norite ilgai ir saugiai šildytuvą naudoti, reguliariai tikrinkite magnio anodo būklę - geriausia, kad tai darytų kvalifikuotas technikas, ir keiskite anodą, kai tik reikia. Tai galima atlikti prevencinio prietaiso techninio patikrinimo metu. Dėl anodo pakeitimo teiraukitės techninės priežiūros centruose.

VII. NAUDOJIMAS.

1. Ijungimas.

Prieš pirmą kartą prietaisą jungdami, įsitikinkite, kad jis yra tinkamai prijungtas prie elektros ir pripildytas vandens.

Šildytuvas jungiamas i sistemą jmontuotu jungikliu, kurio veikimas aprašytas V dalies 3.2 punkte, arba jjungiant maitinimo laido kištuką i kontaktą (jeigu modelyje yra laidas su kištuku).

2. Elektromechaniniu būdu valdomi šildytuvai

pav. 2:

1-Drégmei atsparus mygtukas prietaisui ijungti (modeliuose u jungikliu)

2-Indikacinė lemputė, rodanti darbinį režimą

3-Reguliavimo svirtelė (tik modeliuose su reguliuojamu termostatu)

Patterns viduje šildytuvai jrengti, turi būti prijungti prie jungiklio nepiecešams šviesos indikacija.

Elektros jungiklis su vienu mygtuku:

0 - išjungti pozicija;

Ant skydelio esanti kontrolinė lemputė parodo esamą prietaiso būsena/ režima/: vandeniui šylant, lemputė dega; pasiekus reikiamą vandens temperatūrą, lemputė užgęsta.

Elektros jungiklis su dviem mygtukais:

0 - išjungti pozicija;

I; II- pasuko pozicija;

Nominali galia (pažymėtas ant etiketės)	Çjungtas rankenėlę (I)	Çjungtas rankenėlę (II)	Çjungtas rankenėlę I+II
1600 W 800 W 800 W 1	600 W
2000 W 800 W 1200 W	2000 W
2400 W 1200 W 1200 W	2400 W

Identifikavimo mygtukus mygtukas sviecia kai jungtas jos padalinio ir darbo režimas uzsidot. Ji išeina temperatūra ir nukirto pagal termostatas.

Kontrolinė lemputė mirksi, kai agregatas yra šeriami galia iš tinklo. Ji šviečia, kai srovė yra nepateikta arba jei ji yra sumontuota nostradaājusi dabartinės temperatūros apsauga. (žr. p. 3 skirsnius toliau).

Modeliams be jungikliu

Ant skydelio esanti kontrolinė lemputė parodo esamą prietaiso būseną/ režima/: vandeniui šylant, lemputė dega; pasiekus reikiamą vandens temperatūrą, lemputė užgęsta. i šviečia, kai srovė yra nepateikta arba jei ji yra sumontuota nostradaājusi dabartinės temperatūros apsauga. (žr. p. 3 skirsnius toliau).

Temperatūros nustatymas (modeliams su reguliuojamu termostatu).

Šis nustatymas įgalina jus nustatyti norimą temperatūrą, naudojant rankenėlę valdymo skydelyje.

Pozicija E (elektros energijos taupymas) – Šiame režime vandens temperatūra siekia apie 60°C. Tokiu būdu mažinami šilumos nuostoliai. 2a paveikslėlyje pavaizduota visų kitų modelių su vidiniu reguliuojamu termostatu rankenėlės sukimosi kryptis.

Dėmesio! Kartą per mėnesį nustatykite rankenėlę i maksimalią temperatūrą vienai parai (išskyrus atvejus, kai įrenginys nuolat veikia šiuo režimu). Taip užtikrinama geresné šildomo vandens higiena.

3. Apsauga priklausomai nuo temperatūros (visiems modeliams).

Šildytuve yra įmontuotas specialus prietaisas (šilumos grandinės pertraukiklis), kuris užtikrina apsaugą nuo vandens perkaitimo.

Dėmesio! Po aktyvavimo įrenginys neatsistato ir neveikia. Kreipkitės į autorizuotą servisą, kad problema būtų pašalinta.

VIII. MODELIAI SU VAMZDINIAIS ŠILUMOKAIČIAIS

Tai yra jrenginiai su jmontuotu šilumokaičiu, skirti prijungti prie šildymo sistemos su maksimalia šilumnešio temperatūra - 80°C.

Srovės valdymo per šilumokaitį klausimas sprendžiamas priklausomai nuo konkrečios installacijos, valdymą pasirinkti reikia projektavimo metu (pavyzdžiui: išorinis termostatas, matuojantis temperatūrą rezervuare, ir valdantis cirkuliacinį siurblį arba magnetinį vožtuva).

Šildytuvai su šilumokaičiu suteikia galimybę šildyti vandenį tokiais metodais:

1. Per šilumokaitj (spirale) – pagrindinis vandens šildymo būdas

2. Su pagalbiniu elektriniu automatiškai valdomu šildytuvu, įmontuotu į įrenginį – naudojamas, kai reikalingas papildomas vandens šildymas, arba remontuojant šilumokaičio (spiralės) sistema. Prijungimas prie elektros instaliacijos ir darbas su įrenginiu aprašyti ankstesniuose paragrafuose.

Montavimas:

Priedo prie aukščiau parašyto montavimo būdo, ypač paskutiniesiems modeliams, reikla prijungti šilumokaitj prie šildymo installacijos/sistemos. Sujungimai turi būti atliekami laikantis 1e paveiksle rodyklémis nurodytos krypties.

Techniniai duomenys (LENTELÈ. 6):

Gyvatuko plotas [^2 ] - S;

Gyvatuko türis [l] - V;

Gyvatuko darbinis slėgis [MPa] - P;

Šilumokaičio didžiausia temperatūra [°C] - Tmax.

Rekomenduojame kranus/užsukimo ventilius montuoti šilumokaičio jėjimo ir išėjimo taškuose. Apatinio ventilio/krano pagalba sustabdę srautą termofore, išvengsite bereikalingos termoforo cirkuliacijos, kai naudojamas tik elektrinis kaitinimo elementas.

Norėdami ardyti vandens šildytuvą su šilumokaičiu, turite būtinai užsukti abu kranus.

Prie vandens rezervuaro yra privirintas lizdas su vidiniu sriegiu 12 , skirtas termozondo, pažymėto 'TS', montavimui. Įrenginio komplekte yra žalvarinė mova termozondui, kuris turi būti prisuktas prie šios movos.

IX. PERIODINĖ PRIEŽIŪRA

Normaliai šildytuvą naudojant, aukštos temperatūros poveikiu ant kaitinimo elemento susiformuoja kalkių nuosėdos. Tai silpnina vandens pasikeitimą tarp kaitinimo elemento ir vandens. Kaitinimo elemento paviršiaus temperatūra vis labiau didėja. Termoreguliatorius vis dažniau įsijungia ir išsijungia. Taip pat gali nutikti taip, jog klaidingai bus aktyvuotas šiluminis saugiklis. Dėl visų išvardintų priežasčių gamintojas rekomenduoja reguliariai šildytuvą prižiūrėti: kas du metai šildytuvą patikrinti turėtų įgalioto techninės priežiūros centro darbuotojai. Reguliari priežiūra reiškia, kad reikia reguliariai valyti ir tikrinti anodo saugiklį (vandens šildytuvams su stiklo keramine danga) ir pakeisti anodą, jei reikia.

Irenginio valymui naudokite drėgną šluostę. Nenaudokite ambazyvinių priemonių arba valiklių, kurių sudėtyje yra tirpiklių. Nepilkite vandens ant irenginio.

Gamintojas neprisiima atsakomybės dėl jokios žalos, kylančios dėl instrukcijų nesilaikymo.

Nurodymai apie apsaugą

Senai elektrinai jrengimi turi vertingas medžiagas délto ne reikia mesti jie sąšlavos! Prašom apie aktyvią pagalbą inašas aplinkosoje ir gamtosoje ištekeliaose apsaugoje ir ištekliaose jrengimą organizuotus išpirktus punktus.
