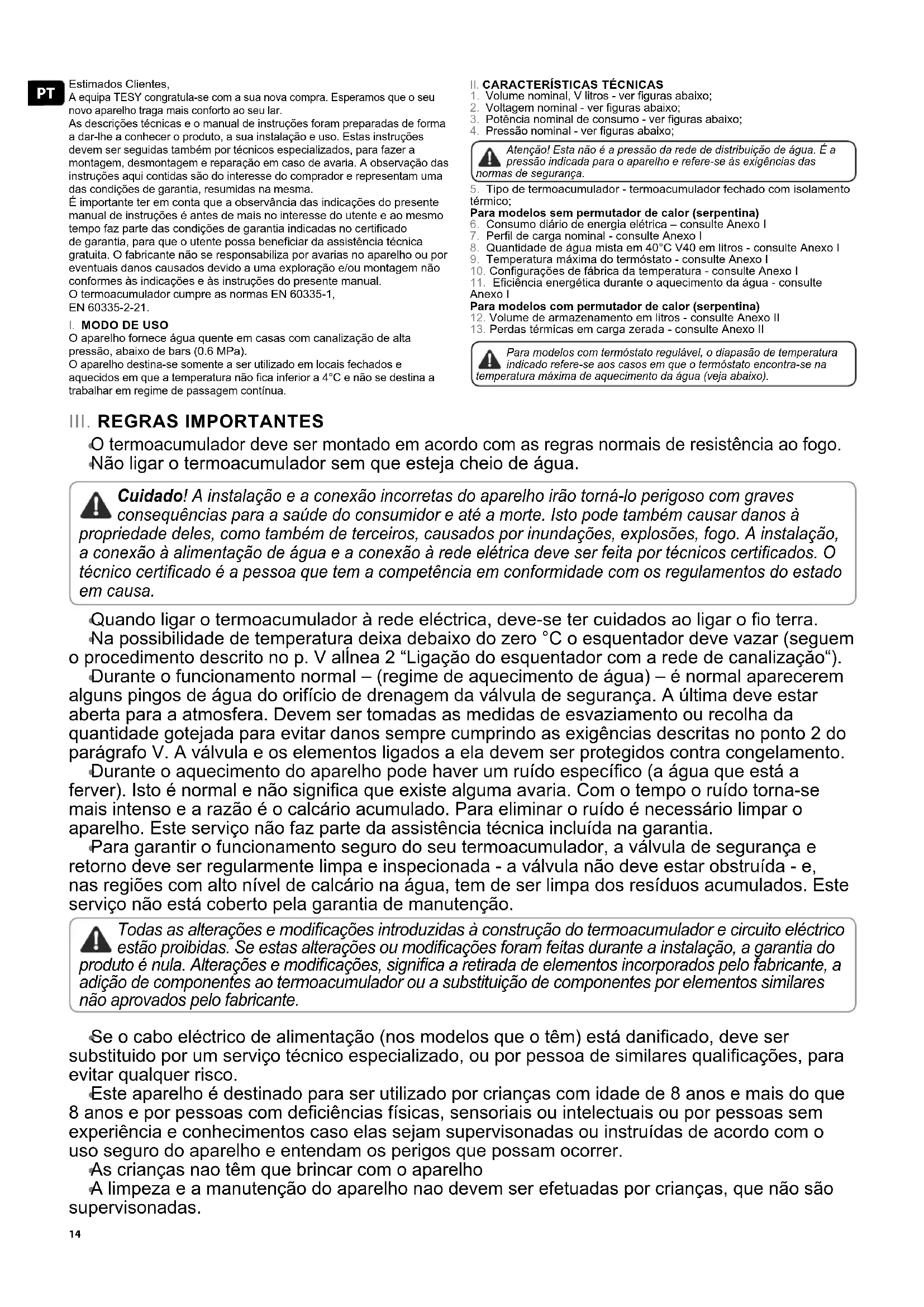

Estimados Clientes, A equipa TESY congratula-se com a sua nova compra. Esperamos que o seu novo aparelho traga mais conforto ao seu lar. As descrições técnicas e o manual de instruções foram preparadas de forma a dar-lhe a conhecer o produto, a sua instalação e uso. Estas instruções devem ser seguidas também por técnicos especializados, para fazer a montagem, desmontagem e reparação em caso de avaria. A observação das instruções aqui contidas são do interesse do comprador e representam uma das condições de garantia, resumidas na mesma. É importante ter em conta que a observância das indicações do presente manual de instruções é antes de mais no interesse do utente e ao mesmo tempo faz parte das condições de garantia indicadas no certicado de garantia, para que o utente possa beneciar da assistência técnica gratuita. O fabricante não se responsabiliza por avarias no aparelho ou por eventuais danos causados devido a uma exploração e/ou montagem não conformes às indicações e às instruções do presente manual. O termoacumulador cumpre as normas EN 60335-1, EN 60335-2-21.

O aparelho fornece água quente em casas com canalização de alta pressão, abaixo de bars (0.6 MPa). O aparelho destina-se somente a ser utilizado em locais fechados e aquecidos em que a temperatura não ca inferior a 4°C e não se destina a trabalhar em regime de passagem contínua.

II. CARACTERÍSTICAS TÉCNICAS

1. Volume nominal, V litros - ver guras abaixo;

2. Voltagem nominal - ver guras abaixo;

3. Potência nominal de consumo - ver guras abaixo;

4. Pressão nominal - ver guras abaixo;

Atenção! Esta não é a pressão da rede de distribuição de água. É a pressão indicada para o aparelho e refere-se às exigências das normas de segurança.

6. Consumo diário de energia elétrica – consulte Anexo I

7. Perl de carga nominal - consulte Anexo I

8. Quantidade de água mista em 40°C V40 em litros - consulte Anexo I

9. Temperatura máxima do termóstato - consulte Anexo I

10. Congurações de fábrica da temperatura - consulte Anexo I

11. Eciência energética durante o aquecimento da água - consulte

Anexo I Para modelos com permutador de calor (serpentina)

12. Volume de armazenamento em litros - consulte Anexo II

13. Perdas térmicas em carga zerada - consulte Anexo II

Para modelos com termóstato regulável, o diapasão de temperatura indicado refere-se aos casos em que o termóstato encontra-se na temperatura máxima de aquecimento da água (veja abaixo).

O termoacumulador deve ser montado em acordo com as regras normais de resistência ao fogo.

Não ligar o termoacumulador sem que esteja cheio de água. Cuidado! A instalação e a conexão incorretas do aparelho irão torná-lo perigoso com graves consequências para a saúde do consumidor e até a morte. Isto pode também causar danos à propriedade deles, como também de terceiros, causados por inundações, explosões, fogo. A instalação, a conexão à alimentação de água e a conexão à rede elétrica deve ser feita por técnicos certicados. O técnico certicado é a pessoa que tem a competência em conformidade com os regulamentos do estado em causa.

Quando ligar o termoacumulador à rede eléctrica, deve-se ter cuidados ao ligar o o terra.

Na possibilidade de temperatura deixa debaixo do zero °С o esquentador deve vazar (seguem o procedimento descrito no p. V alĺnea 2 “Ligaçăo do esquentador com a rede de canalizaçăo“).

Durante o funcionamento normal – (regime de aquecimento de água) – é normal aparecerem alguns pingos de água do orifício de drenagem da válvula de segurança. A última deve estar aberta para a atmosfera. Devem ser tomadas as medidas de esvaziamento ou recolha da quantidade gotejada para evitar danos sempre cumprindo as exigências descritas no ponto 2 do parágrafo V. A válvula e os elementos ligados a ela devem ser protegidos contra congelamento.

Durante o aquecimento do aparelho pode haver um ruído especíco (a água que está a ferver). Isto é normal e não signica que existe alguma avaria. Com o tempo o ruído torna-se mais intenso e a razão é o calcário acumulado. Para eliminar o ruído é necessário limpar o aparelho. Este serviço não faz parte da assistência técnica incluída na garantia.

Para garantir o funcionamento seguro do seu termoacumulador, a válvula de segurança e retorno deve ser regularmente limpa e inspecionada - a válvula não deve estar obstruída - e, nas regiões com alto nível de calcário na água, tem de ser limpa dos resíduos acumulados. Este serviço não está coberto pela garantia de manutenção. Todas as alterações e modicações introduzidas à construção do termoacumulador e circuito eléctrico estão proibidas. Se estas alterações ou modicações foram feitas durante a instalação, a garantia do produto é nula. Alterações e modicações, signica a retirada de elementos incorporados pelo fabricante, a adição de componentes ao termoacumulador ou a substituição de componentes por elementos similares não aprovados pelo fabricante.

Se o cabo eléctrico de alimentação (nos modelos que o têm) está danicado, deve ser substituido por um serviço técnico especializado, ou por pessoa de similares qualicações, para evitar qualquer risco.

Este aparelho é destinado para ser utilizado por crianças com idade de 8 anos e mais do que 8 anos e por pessoas com deciências físicas, sensoriais ou intelectuais ou por pessoas sem experiência e conhecimentos caso elas sejam supervisonadas ou instruídas de acordo com o uso seguro do aparelho e entendam os perigos que possam ocorrer.

As crianças nao têm que brincar com o aparelho

A limpeza e a manutenção do aparelho nao devem ser efetuadas por crianças, que não são supervisonadas.15Português

IV. DESCRIÇÕES E PRINCÍPIOS DE FUNCIONAMENTO

O aparelho é composto por um corpo, ange na parte inferior / nos esquentadores de água para instalação vertical/ e de lado /nos esquentadores de água para instalação horizontal/, um painel protetor de plástico e uma válvula redutora de pressão.

1. O corpo é composto por um reservatório de aço (depósito de água),

carcaça (corpo exterior) - com isolamento térmico colocado no meio, feito espuma de poliuretano de alta densidade, ecologicamente limpo - e dois tubos de rôsca G (tabela nº 1 junto da g. 1a, tabela nº 2 junto da g. 1b): tubo de água fria marcado a azul e tubo de saída para água quente marcado a vermelho. O reservatório interior pode ser de dois tipos, dependendo do modelo:

Fabricado em aço anti-corrosão, com revestimento especial vitro- cerâmico;

Fabricado em aço inox Os termoacumuladores verticais podem levar dentro uma unidade permutadora (tubo de caldeira). Os tubos de entrada e saída da caldeira estão localizados nos lados e têm tubos com rôsca G 3/4".

2. Um aquecedor eléctrico é montado ao ange. Os termoacumuladores

com revestimento vitro-cerâmico, são consideram uma protecção de magnésio. O termóstato tem um sistema de segurança de sobreaquecimento, com interrupção de potência para o aquecimento quando a temperatura da água atinge valores excessivos. Em caso disso, por favor consulte o serviço de assistência técnica. O aparelho tem incorporado dispositivo de protecção contra sobreaquecimento (interruptor termostático) que desliga o aquecedor da rede eléctrica quando a temperatura da água atinge índices demasiado elevados. A válvula de segurança de retorno impede que os aparelhos vazem, no caso de interrupção da entrada de água fria. A válvula protege o aparelho contra a subida de pressão acima do valor permitido durante o aquecimento (em caso de aumento da temperatura, a água aumenta de volume e a pressão aumenta, libertando o excesso de pressão pela abertura para drenagem. Atenção! A válvula de segurança de retorno não pode proteger o aparelho, caso haja um aumento de pressão excedendo a pressão pré estabelecida para o aparelho.

V. MONTAR E LIGAR “ON”

Cuidado! A instalação e a conexão incorretas do aparelho irão torná-lo perigoso com graves consequências para a saúde e a vida do consumidor, inclusive, mas não só até deciências físicas e/ou morte. Isto pode também causar danos à propriedade deles /danicação e/ou destruição/, como também à de terceiros, causados por, mas não só, inundações, explosões, fogo. A instalação, a conexão à alimentação de água e a conexão à rede elétrica, como também a introdução em serviço deve ser feita só e unicamente por eletricistas e técnicos certicados para arranjos e instalação do aparelho que adquiriram capacidade no território do país onde a instalação e a introdução em serviçó são realizadas de acordo com a legislação em vigor.

Recomenda-se que a montagem do aparelho seja feita próxima dos locais de uso de água quente, para reduzir a perda de aquecimento na passagem pela canalização. Em caso da montagem do aparelho numa casa de banho, deve-se escolher uma zona fora do alcance de projecções de água. Existem dois modos de instalação possíveis:

instalação vertical (g. 1a, tabela nº 1) para instalar o aparelho à parede, deve prendê-lo com a ajuda da placa de apoio superior já montada. São utilizados dois ganchos (min. Ø 10 mm) para suspender o aparelho. O conjunto deve ser bem xo à parede (ganchos não incluídos no conjunto de montagem). Os suportes do aparelho foram desenhados para montagem vertical dos termoacumuladores e permitem uma distância dos furos entre 220 e 310 mm - g. 1a .

instalação vertical com o diâmetro de 560 mm (g. 1b, tabela nº 2) Para os modelos de caldeiras com o diâmetro de 560 mm, siga as instruções de instalação na g. 1b. Faça a montagem do aparelho obrigatoriamente por meio das duas placas de xação integradas no corpo. Atenção! É proibido instalar o aparelho (com o diâmetro de 560 mm )usando ganchos gua.

instalação horizontal - GCVH, GCH (g. 1c, g. 1d) – para instalar o aparelho horizontalmente deve ter em conta que a distância entre os ganchos varia conforme as diferentes capacidades indicadas na tabela nº

3 - g. 1c, tabela nº 4 - g. 1d.

Atenção! O aparelho deve ser instalado de forma que o painel protetor de plástico e os tubos de saída e entrada de água quem do lado esquerdo do esquentador (vista frontal). O tubo de entrada de água fria (anel azul) deve car por baixo do tubo de evacuação de água quente (anel vermelho). Atenção! Para evitar danos ao usuário, ou a terceiros, e em caso de falhas no sistema de fornecimento de água quente, o aparelho deverá estar montado num local onde o chão esteja isolado ou tenha drenagem de água. Não colocar objectos que não sejam à prova de água debaixo do aparelho, em quaisquer circunstâncias. No caso do aparelho não ser instalado de acordo com as condições atrás referidas, deve ser colocado um tubo de segurança, para eventual descarga, debaixo do aparelho. Nota: O tubo de protecção não está incluído, o qual deve ser seleccionado pelo usuário.

2. Tubos de ligação do termoacumulador

Fig. 4. Onde: 1-Tubo de entrada; 2 – válvula de segurança; 3-válvula de redução (para tensão do aquaduto superior a 0,6 MPa); 4 – torneira de fechamento; 5 – funil de ligação com a canalização; 6-mangueira; 7 – torneira de vazar o esquentador Na ligação do termoacumulador à rede de água principal, devem-se considerar as côres indicadas/círculos/pintados nos tubos: azul para água fria (entrada) e vermelho para água quente (saída). A montagem da válvula de segurança de retorno, fornecida com o termoacumulador, é obrigatória. A válvula de segurança de retorno deve ser montada no tubo de água fria fornecido, de acordo com a direcção da seta estampada no corpo de plástico, que indica a direcção de entrada de água. Quaisquer outros dispositivos de segurança adicionais não devem ser montados entre a válvula de segurança de retorno e o termoacumulador. Excepção: Se os regulamentos locais (normas) exigirem a utilização de outra válvula de segurança ou dispositivo (conforme à norma EN 1487 ou EN 1489), este último deve ser comprado adicionalmente. Para os dispositivos conformes à norma EN 1487 a pressão máxima de serviço indicada deve ser 0.7 MPa. Para outras válvulas de segurança a pressão em que são calibradas deve ser de 0.1 MPa abaixo da indicada na tabela do aparelho. Nestes casos a válvula de controlo e anti-retorno que é fornecida com o aparelho não deve ser utilizada. Atenção! Caso existam válvulas de segurança de retorno antigas, que podem conduzir a avarias do aparelho, as mesmas devem ser retiradas. Atenção! É proibido colocar qualquer dispositivo de bloqueio entre a válvula de controlo e anti-retorno (o dispositivo de segurança) e o aparelho. Atenção! O aperto da válvula de segurança de retorno em tubos de rôsca G½” com mais de 10 mm de comprimento não é autorizado, pois pode causar danos na válvula e pôr em perigo o seu aparelho. Atenção! Nos termoacumuladores com montagem vertical, a válvula de segurança deve ser ligada ao tubo de entrada sendo levantado o painel plástico do aparelho . Depois de ser montado, ele deve ter a posição indicada na gura 2. Atenção! A válvula de controlo e anti-retorno e o respectivo tubo condutor que a liga ao esquentador de água devem estar protegidos contra congelamento. Quando na drenagem é utilizada uma mangueira – a extremidade livre deve estar sempre orientada para a atmosfera (não debaixo de água). A mangueira deve ser protegida contra congelamento. Abrir a válvula da rede de água fria e, em seguida, abrir a válvula da saída de água quente do termoacumulador. Quando o enchimento estiver completo,o caudal de água será constante na torneira. Agora pode fechar a válvula (torneira) de água quente. Caso tenha que esvaziar o termoacumulador, primeiro deve desligar o aparelho da rede eléctrica. Corta a água que corre para o esquentador.Abre a torneira de água quente de bateria que mistura a água quente e água fria. Abre torneira 7 (gura 4) para vazar água no esquentador. Si na instalaçăo năo ē instalado aquela torneira, o esquentador pode ser vazar como ē devido:

os modelos que tem a válvula de precauçăo com alavanca - levanta a alavanca I a água repuxara atravás da abertura drenagem da válvula

os modelos que tem a válvula de precauçăo sem alavanca – o esquentador pode ser vazar directamente do tubo de entrada mas o esquentador deve ser despendurar de antemāo do aqueduto. Em caso de remoção da membrana, a descarga de vários litros de água que resta no reservatório,é normal. Atenção! Devem ser tomadas medidas para prevenir danos durante a drenagem da água. Se a pressão na rede de distribuição de água ultrapassar o valor indicado no parágrafo I, neste caso será necessário montar uma válvula redutora, caso contrário o esquentador de água não funcionará correctamente. O fabricante não assume qualquer responsabilidade por problemas causados por uso indevido do aparelho.

3. Ligações eléctricas.

Atenção! Assegure-se que o aparelho está cheio de água, antes de o ligar à rede eléctrica16

3.1. Modelos com cabo de alimentação e cha são ligados a uma tomada de corrente. Para desligar estes aparelhos tem de se retirar a cha da tomada de corrente. Atenção! A tomada deve ser correctamente ligada ao ciclo de corrente próprio protegido com fusível. E deve ser ligada à terra. 3.2. Aquecedores de água, equipados com cabo de alimentação sem plugue O aparelho deve ser conectado a um circuito elétrico separado na instalação elétrica xa, equipado com um fusível cuja corrente nominal declarada é 16А (20A para potência > 3700W). A conexão deve ser permanente - sem plugues. O circuito elétrico deve ser equipado com um fusível e com dispositivo incorporado que proporciona desconexão de todos os pόlos caso uma sobretensão de categoria III ocorrer. A conexão dos condutores do cabo de alimentação do aparelho deve ser realizada da seguinte maneira:

Condutor de cor castanha do isolamento - ao conductor de fase da instalação elétrica (L)

Condutor de cor azul do isolamento - ao conductor neutro da instalação elétrica (N)

Condutor de cor amarela-verde do isolamento – ao condutor protetivo da instalação elétrica ( ) 3.3. Aquecedor de água sem cabo de alimentação O aparelho deve ser conectado a um circuito elétrico separado na instalação elétrica xa, equipado com um fusível cuja corrente nominal declarada é 16А (20A para potência > 3700W). A conexão realiza-se por meio de os de cobre sόlidos – cabo 3x2,5 mm² para uma potência total de 3000W (cabo 3x4.0 mm² para uma potência > 3700W). O circuito eléctrico do aparelho tem de ter um ligador, assegurando a separação entre os pólos em carga, segundo condições da categoria III da Alta tensão. Para instalar o cabo de alimentação no termoacumulador, remover a tampa plástica (g. 2). A conexão dos os de alimentação devem estar em conformidade com as marcações nos terminais da seguinte forma:

о condutor de fase como uma indicação A оu A1 ou L ou L1

o conductor neutro como uma indicação N (B ou B1 ou N1)

É obrigatória a ligação do cabo de protecção para a junção de parafuso marcada com o signo . ATENÇÃO! O isolamento dos cabos de alimentacão da instalação elétrica deve ser protegido contra toque com o ange do aparelho (na área debaixo da tampa plástica), por exemplo, por meio de um tubo de isolamento cuja resistência térmica seja superor a 90°C. Depois da montagem a tampa de plástico coloca-se novamente! Notas explicativas à g. 3: TS – interruptor térmico; TR – regulador térmico; S – interruptor (para modelos com a existência deste); R - aquecedor; IL - lâmpada de sinalização

VI. ANODO DE MAGNÉSIO PARA PROTECÇÃO DA OXIDAÇÃO

O anodo de magnésio protege a superfície interior do reservatório da corrosão. O elemento de anodo é um elemento interno que deve ser substituído periódicamente. No sentido de alcançar uma maior longevidade, o fabricante recomenda inspecções periódicas ao estado do anodo de magnésio, feitas por um técnico especializado, e substituídas quando necessário, podendo esta análise ser feita durante a manutenção técnica preventiva. Para assistência técnica, contacte o serviço técnico autorizado.

Antes de ligar o aparelho pela primeira vez, assegurar-se que este está correctamente ligado e o depósito de água cheio. O termoacumulador é ligado através de um dispositivo integrado no quadro eléctrico e descrito no item 3.2 do ponto V ou através de ligação da focha e da tomada (caso o modelo tenha cabo e cha).

2. Termoacumuladores com direcção electro-mecânica

g. 2 Onde: 1-Botão resistente a humidade para pôr o aparelho em funcionamento (para modelos com interruptor) 2-Indicador luminoso 3-Asa para regulador (só para modelos com termóstato regulável) Nos modelos com switch de aquecedor é necessário incluí-lo. Interruptor elétrico com uma chave: 0 – posição desligada; I – posição ligada; Quando o interruptor está na posição para incluir, а botão аcende(indicação adicional para a posição incluídа ) Painel de controle indicador indica o estado / mode /, que está localizado no aparelho: acende quando o aquecimento da água e extinguem atingindo especicado pelo termostato da temperatura da água. Interruptor elétrico com duas chaves:

0 - posição desligada;

I; II- posição ligada; Selecione grau de energia para aquecimento: Poder declarado (que está marcado na chapa ) Chave in- cluído (I) Chave in- cluído (II) Аmbas as séries estão incluídos 1600 W 800 W 800 W 1600 W 2000 W 800 W 1200 W 2000 W 2400 W 1200 W 1200 W 2400 W Chaves do interruptor elétrico acendem quando estão ligados e v o aparelho está em modo de aquecimento. Eles desligar quando chegar a temperatura do jogo e desligar o termostato. Painel de controle indicador acende quando o aparelho tem feito o poder de energia eléctrica. É desligada quando não tem poder ou não pode proteger o sistema interno da temperatura. Para modelos sem switch Painel de controle indicador indica o estado / mode /, que está localizado no aparelho: acende quando o aquecimento da água e extinguem atingindo especicado pelo termostato da temperatura da água Painel de controle indicador acende quando o aparelho tem feito o poder de energia eléctrica. É desligada quando não tem poder ou não pode proteger o sistema interno da temperatura.

Temperatura seleccionada (para modelos com termóstato regulável). Este termóstato permite uma lenta regulação da temperatura desejada, usando o regulador do painel de comando. Posição e (Poupança de energia) – Neste regime a temperatura da água atinge aproximadamente 60°С. Isto permite reduzir as perdas térmicas. Na g. 2a está indicado o sentido de rodar a asa para os restantes modelos com termóstato regulável externo. Atenção! Uma vez por mês, coloque a alça na posição de temperatura máxima, durante um período de 24 horas (a menos que o aparelho esteja funcionando de forma contínua neste modo). Isso proporciona melhor higiene à água aquecida.

3. Protecção de temperatura (válido para todos os modelos).

O aparelho tem dispositivo especial (interruptor termostático) para protecção contra sobreaquecimento da água que desliga o aquecedor da rede eléctrica quando a temperatura atinge níveis demasiado altos. Atenção! Depois de o dispositivo estiver colocado em serviço não pode ser auto-restituído e o aparelho não funcionará. Entre em contacto com a ocina autorizada para resolver o problema.

VIII. MODELOS COM PERMUTADOR DE CALOR

Estes são aparelhos com permutador de calor integrado e destinados a serem conectados ao sistema de aquecimento com temperatura máxima do termoacumulador - 80°C. O controlo do uxo pelo permutador de calor é uma questão da respetiva instalação, sendo a escolha do tipo de controlo feita na hora da criação do projeto (por exemplo: termóstato externo que mede a temperatura do contentor de água e gere a bomba de circulação ou válvula magnética). Os termoacumuladores com permutador de calor proporcionam a opção de aquecer água de duas maneiras:

2. Mediante um elemento adicional de aquecimento elétrico com

comando automático integrado no aparelho – utiliza-se quando há necessidade de aquecer água adicionalmente ou em caso de necessidade de reparação do sistema do permutador de calor (serpentina). A conexão à rede elétrica e o funcionamento do aparelho são descritos nos parágrafos anteriores. Montagem: Em adição ao esquema de montagem apresentado atrás, especialmente para os modelos mais recentes, é necessária a ligação do permutador de calor à instalação de aquecimento. A instalação deve ser realizada em acordo com a indicação das setas na Fig.1е. Características técnicas (TABELA 6): Superfície da serpentinan [m²] - S; Volume da serpentina [l] - V; Pressão da serpentina [MPa] - P; Temperatura máxima do uído térmico transportador [°C] - Tmax. Recomenda-se a colocação de torneiras/válvulas na entrada e na saída do permutador de calor. Desta forma, evita-se a circulação de água no permutador de calor na época em que apenas se usa o aquecimento electrico de água. Em caso de desmontagem do termoacumulador, as torneiras no circuito do permutador devem ser fechadas. O tanque de água está munido com uma manga soldada de rosca interna de ½” para a montagem do sensor de temperatura indicado com „TS“. No conjunto do aparelho existe um encaixe de latão para o sensor de temperatura que deve ser enroscada a esta manga. É obrigatório utilizar casquilhos de propriedades dieléctricas ao ligar o permutador de energia térmica a instalações de tubos de cobre. Para reduzir o efeito da corrosão na instalação deve utilizar tubos de difusão limitada dos gases.

IX. MANUTENÇÃO PERIÓDICA

Em condições normais de utilização, o termoacumulador, com inuência de altas temperaturas e calcário depositado na resistência, pode começar a ligar e desligar frequentemente. Uma deterioração da protecção térmica é possível. Devido a estes factos, o fabricante recomenda manutenção preventiva do seu termoacumulador, por pessoal qualicado. Esta manutenção preventiva tem de incluir limpeza e inspecção do anodo de magnésio, o qual deve ser substituído em caso de necessidade. Utilize um pano húmido para limpar o aparelho. Não utilize produtos de limpeza abrasivos ou solventes. Não molhe o aparelho com água. O fabricante não é responsável por quaisquer consequências pela não observação destas instruções. Indicações para a protecção do meio ambiente

parelhos eléctricos antigos são materiais que não pertencem ao lixo doméstico! Por isso pedimos para que nos apoie, contribuindo activamente na poupança de recursos e na protecção do ambiente ao entregar este aparelho nos pontos
