MANUAL DE USUARIO Electric watеr heater Tesy
TERMO DE AGUA ELÉCTRICO 11-13
Instrucciones de uso y mantenimiento
CALENTADOR DE AQUA ELÉCTRICO 14-16

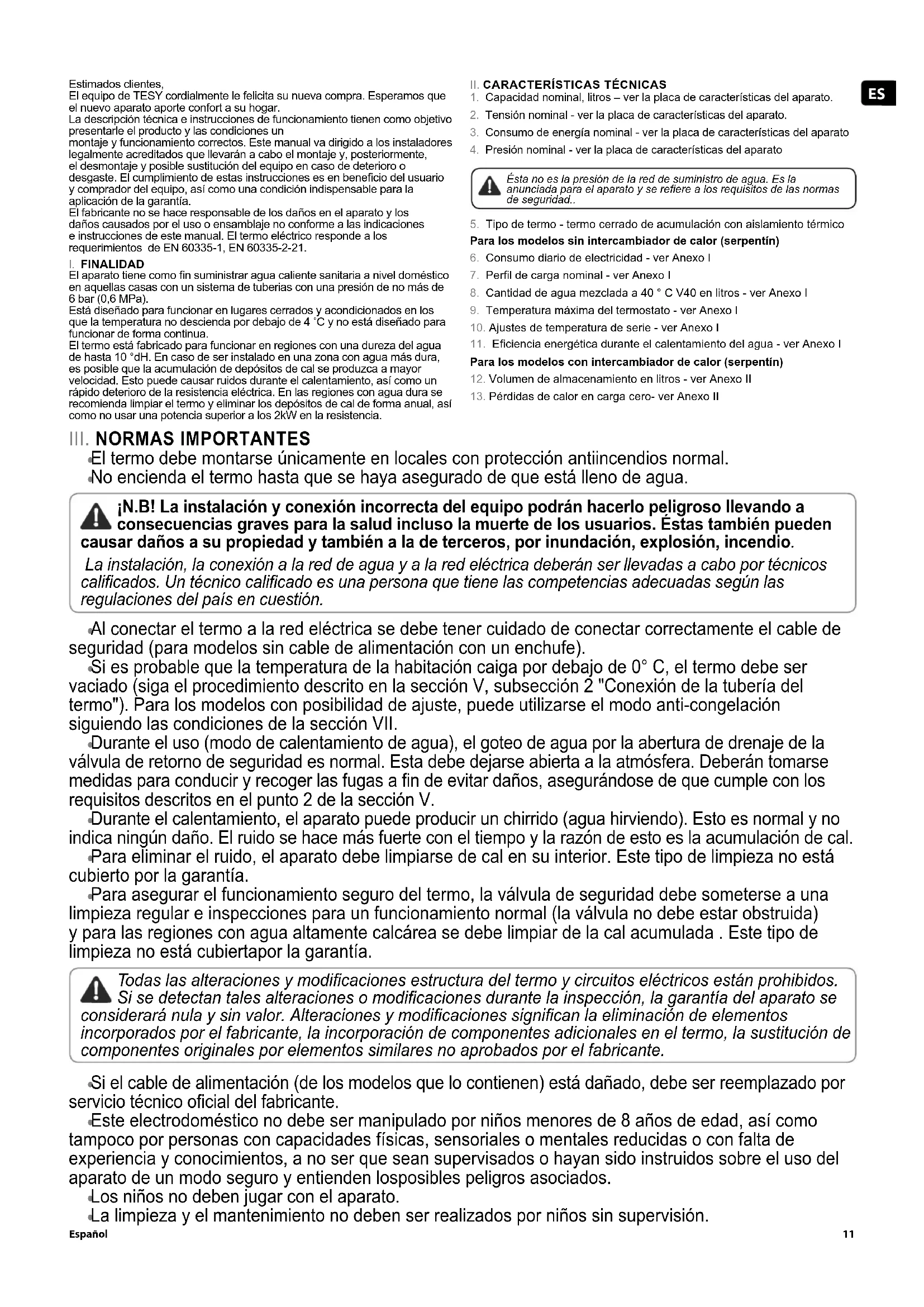

Estimados clientes, El equipo de TESY cordialmente le felicita su nueva compra. Esperamos que el nuevo aparato aporte confort a su hogar. La descripción técnica e instrucciones de funcionamiento tienen como objetivo presentarle el producto y las condiciones un montaje y funcionamiento correctos. Este manual va dirigido a los instaladores legalmente acreditados que llevarán a cabo el montaje y, posteriormente, el desmontaje y posible sustitución del equipo en caso de deterioro o desgaste. El cumplimiento de estas instrucciones es en benecio del usuario y comprador del equipo, así como una condición indispensable para la aplicación de la garantía. El fabricante no se hace responsable de los daños en el aparato y los daños causados por el uso o ensamblaje no conforme a las indicaciones e instrucciones de este manual. El termo eléctrico responde a los requerimientos de EN 60335-1, EN 60335-2-21.
El aparato tiene como n suministrar agua caliente sanitaria a nivel doméstico en aquellas casas con un sistema de tuberias con una presión de no más de 6 bar (0,6 MPa). Está diseñado para funcionar en lugares cerrados y acondicionados en los que la temperatura no descienda por debajo de 4 ˚C y no está diseñado para funcionar de forma continua. El termo está fabricado para funcionar en regiones con una dureza del agua de hasta 10 °dH. En caso de ser instalado en una zona con agua más dura, es posible que la acumulación de depósitos de cal se produzca a mayor velocidad. Esto puede causar ruidos durante el calentamiento, así como un rápido deterioro de la resistencia eléctrica. En las regiones con agua dura se recomienda limpiar el termo y eliminar los depósitos de cal de forma anual, así como no usar una potencia superior a los 2kW en la resistencia.
II. CARACTERÍSTICAS TÉCNICAS
1. Capacidad nominal, litros – ver la placa de características del aparato.
2. Tensión nominal - ver la placa de características del aparato.
3. Consumo de energía nominal - ver la placa de características del aparato
4. Presión nominal - ver la placa de características del aparato
Ésta no es la presión de la red de suministro de agua. Es la anunciada para el aparato y se reere a los requisitos de las normas de seguridad..
5. Tipo de termo - termo cerrado de acumulación con aislamiento térmico
Para los modelos sin intercambiador de calor (serpentín)
6. Consumo diario de electricidad - ver Anexo I
7. Perl de carga nominal - ver Anexo I
8. Cantidad de agua mezclada a 40 ° C V40 en litros - ver Anexo I
9. Temperatura máxima del termostato - ver Anexo I
10. Ajustes de temperatura de serie - ver Anexo I
11. Eciencia energética durante el calentamiento del agua - ver Anexo I
Para los modelos con intercambiador de calor (serpentín)
12. Volumen de almacenamiento en litros - ver Anexo II
13. Pérdidas de calor en carga cero- ver Anexo II
El termo debe montarse únicamente en locales con protección antiincendios normal.
No encienda el termo hasta que se haya asegurado de que está lleno de agua. ¡N.B! La instalación y conexión incorrecta del equipo podrán hacerlo peligroso llevando a consecuencias graves para la salud incluso la muerte de los usuarios. Éstas también pueden causar daños a su propiedad y también a la de terceros, por inundación, explosión, incendio. La instalación, la conexión a la red de agua y a la red eléctrica deberán ser llevadas a cabo por técnicos calicados. Un técnico calicado es una persona que tiene las competencias adecuadas según las regulaciones del país en cuestión.
Al conectar el termo a la red eléctrica se debe tener cuidado de conectar correctamente el cable de seguridad (para modelos sin cable de alimentación con un enchufe).
Si es probable que la temperatura de la habitación caiga por debajo de 0° C, el termo debe ser vaciado (siga el procedimiento descrito en la sección V, subsección 2 "Conexión de la tubería del termo"). Para los modelos con posibilidad de ajuste, puede utilizarse el modo anti-congelación siguiendo las condiciones de la sección VII.
Durante el uso (modo de calentamiento de agua), el goteo de agua por la abertura de drenaje de la válvula de retorno de seguridad es normal. Esta debe dejarse abierta a la atmósfera. Deberán tomarse medidas para conducir y recoger las fugas a n de evitar daños, asegurándose de que cumple con los requisitos descritos en el punto 2 de la sección V.
Durante el calentamiento, el aparato puede producir un chirrido (agua hirviendo). Esto es normal y no indica ningún daño. El ruido se hace más fuerte con el tiempo y la razón de esto es la acumulación de cal.
Para eliminar el ruido, el aparato debe limpiarse de cal en su interior. Este tipo de limpieza no está cubierto por la garantía.
Para asegurar el funcionamiento seguro del termo, la válvula de seguridad debe someterse a una limpieza regular e inspecciones para un funcionamiento normal (la válvula no debe estar obstruida) y para las regiones con agua altamente calcárea se debe limpiar de la cal acumulada . Este tipo de limpieza no está cubiertapor la garantía. Todas las alteraciones y modicaciones estructura del termo y circuitos eléctricos están prohibidos. Si se detectan tales alteraciones o modicaciones durante la inspección, la garantía del aparato se considerará nula y sin valor. Alteraciones y modicaciones signican la eliminación de elementos incorporados por el fabricante, la incorporación de componentes adicionales en el termo, la sustitución de componentes originales por elementos similares no aprobados por el fabricante.
Si el cable de alimentación (de los modelos que lo contienen) está dañado, debe ser reemplazado por servicio técnico ocial del fabricante.
Este electrodoméstico no debe ser manipulado por niños menores de 8 años de edad, así como tampoco por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, a no ser que sean supervisados o hayan sido instruidos sobre el uso del aparato de un modo seguro y entienden losposibles peligros asociados.
Los niños no deben jugar con el aparato.
La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.12
IV. DESCRIPCIÓN Y FUNCIONAMIENTO
El aparato se compone de cuerpo, brida en la parte posterior (en termos verticales) o en ambos lados (en termos horizontales); un panel de proteccion de plastico y una valvula de retorno de seguridad.
1. El cuerpo se compone de un tanque de acero (contenedor de agua) y
una carcasa (envoltura externa) con aislamiento térmico entre ellos de un poliuretano ecologico de alta densidad, y dos tubos con rosca G (tabla 1 g. 1a; tabla 2 g. 1b) para dar agua fria (de anillo azul) y agua caliente (de anillo rojo). El tanque interno puede ser de dos tipos en funcion del modelo:
De acero con una cobertura especial vitroceramica para evitar la acumulacion de cal.
De acero inoxidable. Los termos verticales pueden incorporar un intercambiador de calor (serpentin). La entrada y la salida del tubo de la caldera estan situadas a los lados y representan tubos con rosca G ¾ “.
2. La brida esta equipada con: resistencia eléctrica y termostato. Los termos
con cobertura de protección vitrocerámica incoporan también un ánodo de magnesio. La resistencia eléctrica sirve para calentar el agua en el tanque y es controlada por el termostato, encargado de mantener la temperatura congurada de forma constante. El termostato incorpora un dispositivo de seguridad para evitar el sobrecalentamiento, que apaga el termo cuando la temperatura del agua ha subido a demasiados grados.
3. La válvula de retorno de seguridad protege al termo de vaciarse por
completo en caso de un corte en el suministro de agua fria. La válvula protege al aparato de subidas de presion por encima de los valores permitidos durante la fase de calentamiento (la presión se eleva en cuanto se produce un incremento de la temperatura), mediante la liberación del exceso de presión durante la apertura de drenaje. ¡Atencion! La válvula de retorno de seguridad no puede proteger el aparato cuando el suministro de agua viene con mayor presión que la inidicada para el aparato.
V. MONTAJE Y CONEXIÓN
¡ATENCION! La instalación y conexión incorrecta del equipo podrán hacerlo peligroso para la salud y la vida de los usuarios haciendo posibles los daños graves y perdurables, incluso pero no limitados a la discapacidad física y/o muerte. También pueden causar daños/destrucción y/o aniqulación de su propiedad, así como a la de terceros, por inundación, explosión, incendio y otros. La instalación, la conexión a la red de agua y a la red eléctrica, así como la puesta en marcha deberán ser llevadas a cabo únicamente por electricistas y técnicos cualicados para la reparación y el montaje del equipo que han adquirido sus competencias profesionales en el territorio del país donde se lleva a cabo el montaje y la puesta en marcha del equipo y en conformidad con su normativa.
Se recomienda que el montaje del aparato sea lo más cerca posible de los puntos de suministro del agua caliente para con ello minimizar las pérdidas de calor en la conducción de agua. En caso de montar el termo en el cuarto de baño, debe ser instalado en un lugar en el que no pueda mojarse. Existen dos opciones de montaje:
montaje vertical GCV (g.1a,tabla 1). Montaje en la paredel aparato se cuelga usando la placa cargadora que forma parte de su cuerpo. El colgamiento se hace en dos ganchos (min. F 10 mm). repuestas sólidamente a la pared (no están incluidas en el paquete de colgar). La construcción de la placa que lleva de los termosifones de montaje vertical es universal y permite que la distancia entre los ganchos sea: de 220 a 310mm - g.1a.
montaje vertical GCV con un diámetro de 560 mm (g.1b,tabla 2). Para los termos con un diámetro de 560 mm, siga las instrucciones de instalación en la gura 1b. El aparato se deberá montar obligatoriamente en las dos placas de soporte montadas en la carcasa. ¡Atencion! Está prohibido instalar el aparato (con un diámetro de 560 mm) utilizando ganchos.
montaje horizontal - GCVH, GCH (g.1c, g.1d) – En el montaje horizontal las distancias entre los ganchos son diferentes y dependen de la capacidad de la caldera. Se pueden ver en tabla 3 - g. 1c, tabla 4 - g.1d. ¡Atención! Monte el aparato de tal manera que el panel protector de plástico y los tubos de entrada y salida se queden a la izquierda de la caldera (mirando la caldera de frente). El tubo de entrada de agua fría (con el anillo azul) se debe montar debajo del tubo de salida de agua caliente (con el anillo rojo). Para evitar daños en el usuario y/o terceras personas en caso de deterioro del sistema de suministro de agua caliente es necesario que el aparato se monte en recintos donde haya un hidroaislamiento de suelo y cañerias de desagüe. En ningún caso situe objetos debajo del termo que no sean impermeables. En el caso de montar el aparato en recintos sin hidroaislamiento de suelo es necesario que se instale una cubeta de protección con canalización hacía la cañeria de desagüe debajo del aparato. Observacion: el set de montaje no incluye la cubeta de protección y es el usario el que debe elegirl.
2. Conexión del termo a la red de tuberias
Fig. 4a - para un montaje vertical
Fig. 4b - para un montaje horizontal GCVH; Fig. 4c - para un montaje de pie GCH. Donde: 1. Tubo de entrada, 2. Válvula de seguridad 3. Válvula de reduccion (en caso de una presión en en el suministro de agua de más de 0.6 MPa), 4. Una válvula de parada 5. Embudo con una conexion al desagüe. 6. Manguera
7. Grifo para descargar el agua.
Cuando se conecta el termo a la red de conduccion de agua hay que tener en cuenta los signos de color indicadores (anillos) en los tubos: azul – para agua fria /de entrada/, rojo – para el agua caliente /de salida/. Es obligatorio que se monte la valvula de retorno de seguridad que incorpora el termo. Esta se debe colocar en la entrada del agua fria, siguiendo el sentido indicado por la echa, que indica la direccion de entrada del agua. No se admite el montaje de llaves de paso adicionales entre la válvula de retorno y el aparato. Excepcion: Si las normativas locales requieren usar otra valvula de seguridad o dispositivo (que cumplen la normas EN 1487 o EN 1489) estos deben comprarse por separado. Para dispositivos que cumplen la norma EN 1487, la presion maxima de trabajo anunciada debe ser de 0,7 MPa. Para otras valvulas de seguridad, la presion a la que son calibradas debe ser 0,1MPa inferior que la indicada en la placa del aparato. En estos casos, la valvula de retorno, que se suministra con el aparato, no debe ser utilizada. ¡Atencion! La presencia de otras /viejas/ válvulas de retorno puede provocar un deterioro de su aparato, por lo que deben ser eliminadas. ¡Atencion! No se admiten otras llaves de paso entre la válvula de seguridad y el aparato. No se permite la jación de la válvula de retorno de seguridad a cables con tallado G ½“ de longitud superior a 10 mm, en caso contrario esto puede causar deterioro de su válvula y será peligroso para su aparato.. ¡Atencion! En los termos verticales, la válvula de protección debe estar conectada a la tubería de entrada si el panel de plástico del aparato está quitado. Después de su montaje, este debe adoptar la posición marcada en la gura 2. ¡Atencion! La válvula de seguridad y la tuberia entre la válvula y el termo deben estar protegidos contra la congelación. Durante el vaciado de la manguera, su extremo libre debe estar siempre abierto al atmósfera (nunca sumergido). Asegúrese de que la manguera también está protegida contra la congelación. La apertura de la llave de agua fria de la red de suministro de agua y la apertura de la llave de agua caliente del grifo de mezcla lleva a cabo el llenado del termo de agua. Tras el completo llenado del termo, debe comenzar un ujo constante de agua desde el grifo de mezcla de agua. Ahora ya puede cerrar el grifo de agua caliente. En el caso de que necesite vaciar el termo, primero debera cortar el suministro electrico. Detenga igualmente el suministro de agua al termo. Abra el grifo de agua caliente del grifo de mezcla. Abra el grifo 7 (Fig.4a y 4b) para descargar el agua del termo. En caso de que falte ese grifo en la instalacion, vacie el termo de la siguiente manera:
Modelos equipados con una válvula de palanca – levante la palanca de la válvula y el agua saldrá por la apertura de drenaje.
Modelos equpados con una valvula sin palanca – el agua puede descargarse directamente del tubo de entrada de agua, desconectando previamente el termo de las tuberias de agua. Cuando se quita la brida es normal que uyan unos litros de agua, procedentes del tanque de agua. ¡Atencion! Cuando se extrae, deben adoptarse unas medidas de prevención de daños por el agua que se derrama. Si la presión en la red de agua supera los valores indicados en el párrafo 1, es necesaria la instalación de una válvula de reducción de presión, de lo contrario el termo de agua no funcionará correctamente. El fabricante no asume la fabricante de los problemas causados por el uso incorrecto del aparato.
3. Conexión a la red eléctrica.
Antes de conectar la alimentación eléctrica, asegúrese de que el aparato está lleno de agua. 3.1. Los modelos provistos con cable de alimentación con enchufe se conectan insertando el enchufe en el contacto. Para apagarlo basta con desconectar el enchufe del contacto. ¡Atencion! La toma debe estar conectada a un circuito separado provisto de un mecanismo de seguridad. Se debe estar conectado a tierra.13Español
3.2. Termos de agua equipados con cable de alimentaciόn sin clavija de enchufe El aparato tiene que estar conectado a un circuito eléctrico separado del cableado electrico estacionario. La conexión tiene que ser constante - sin clavija de enchufe. El circuito debe estar provisto de un fusible de seguridad y contar con un dispositivo incorporado para asegurar la desconexión de todas las piezas eléctricas en caso de sobretensión de la categoria III. Los cables de alimentaciόn del aparato deben conectarse de la manera siguiente:
Cable de aislamiento marrόn - al cable de fase de la instalaciόn eléctrica (L).
Cable de aislamiento azul - al cable neutro de la instalaciόn eléctirca (N).
Cable de aislamiento amarillo-verde - al cable protector de la instalaciόn eléctrica ( ). 3.3. Termo de agua sin cable de alimentaciόn El aparato debe conectarse a un circuito eléctrico individual de la instalaciόn electrica ja, equipado con un fusible de seguridad con corriente eléctrica nominal de 16A (20A para potencia > 3700W). La conexiόn se realiza por cables de cobre con un hilo (sόlidos) – cable 3x2,5 mm2 para potencia total de 3000W (cable 3x4.0mm2 para potencia > 3700W). El circuito eléctrico debe contar con un dispositivo incorporado para asegurar la desconexión de todas las piezas eléctricas en caso de sobretensión de la categoria III. Para conectar el cable de alimentación al termo, retire primero la tapa de plástico (g. 2 a, b, c, d según el modelo comprado). Conectar los cables de alimentación de la siguiente manera:
cable correspondiente a fase conecte a señal A o А1 o L o L1.
cable correspondiente a neutro conecte a señal N (B o B1 o N1).
Es obligatoria la conexión del cable de seguridad a la junta de tornillo con el enlace de tornillo, señalado con signo . ¡ATENCIÓN! Los cables de alimentaciόn de la instalaciόn eléctrica deben estar protegidos frente un contacto con la brida del aparato (en la zona de la tapa de plástico). Por ejemplo por un tubo aislante de resistencia térmica superior a 90°C
Después de montaje la tapa de plástico se pone de nuevo! Aclaraciones de la g 3: TS – interruptor térmico, TR – regulador térmico; S – interruptor (para los modelos que lo tengan); R – calentador; IL – luz señal; F – elemento de conexión;
VI. PROTECCIÓN CONTRA CORROSIÓN – ÁNODO DE MAGNESIO
El ánodo de magnesio protege la supercie interna del tanque de agua contra corrosión. Se trata de un elemento de sacricio que debe ser sometido a revisiones periodicas y ser sustituido cuando sea preciso. A la vista del uso a largo plazo y aun sin averias, el fabricante recomienda realizar una inspección periódica del ánodo por un técnico autorizado, así como su sustitución en caso de necesidad. Para realizar el recambio, contacte a los servicios autorizados!
VII. FUNCIONAMIENTO DEL APARATO.
1. Conexión del aparato.
Antes de encender el aparato por primera vez asegúrese de que el termo ha sido conectado correctamente a la red eléctrica y de que está lleno de agua. El encendido del termo se produce mediante un interruptor interno de la instalación, descrito en la gura 3.2 de la sección V, o al conectar el enchufe a la red eléctrica (si el modelo tiene un cable con tomacorriente).
2. Calentadores de mando electromecánico
g. 2 Donde: 1-Una tecla que aísla la humedad para conectar el aparato (con modelos de interruptor) 2-Indicador luminoso 3-Un asa de regulador (sólo con modelos de termostato de regulación) Modelos que tienen un interruptor eléctrico incorporado en el calentador: es necesario pulsarlo para realizar la conexión. Interruptor eléctrico de una sola tecla: 0 – posición de apagado; I – posición de encendido; Cuando el interruptor está en la posición de encendido, la tecla se ilumina (eso es un indicador adicional de posición de encendido). La señal luminosa del panel indica el régimen de funcionamiento del aparato: se ilumina al calentar la agua y se apaga al alcanzar la temperatura determinada por el termostato. Interruptor eléctrico de dos teclas:
0 - posición de apagado; I; II- posición de encendido;
Selección de los niveles de potencia de calentamiento: Nivel de potencia (impresa sobre el letrero del aparato) Interruptor (I) pulsado Interruptor (II) pulsado Los dos interrup- tores pulsados 1600 W 800 W 800 W 1600 W 2000 W 800 W 1200 W 2000 W 2400 W 1200 W 1200 W 2400 W Las teclas del interruptor se iluminan, cuando están en la posición de encendido y el aparato está en régimen de calentar. Una vez alcanzada la temperatura determinada, el termorregulador se desconecta y las teclas del interruptor se apagan. La señal luminosa de funcionamiento se ilumina, cuando existe alimentación eléctrica al aparato y se apaga cuando no existe alimentación eléctrica o cuando la protección incorporada en el aparato está apagada. (punto 3, más abajo). Para los modelos sin interruptor La señal luminosa del panel indica el régimen de funcionamiento del aparato: se ilumina al calentar la agua y se apaga al alcanzar la temperatura determinada por el termostato. La señal luminosa de funcionamiento se ilumina, cuando existe alimentación eléctrica al aparato y se apaga cuando no existe alimentación eléctrica o cuando la protección incorporada en el aparato está apagada. (punto 3, más abajo).
Ajuste de la temperatura (en modelos de termostato de regulación) Este ajuste permite dar la temperatura deseada lo cual se realiza a través el asa de la pantalla de manejo. Posición e (Ahorro de energía eléctrica) – Durante este régimen de funcionamiento el agua alcanza una temperatura de 60°С aproximadamente. De esta manera se reducen las pérdidas de calor. En la gura 2a está indicada la dirección de giro del mecanismo giratorio para los demás modelos de termostato de regulación externa. ¡Atenciόn! Una vez al mes poner la perilla del termorregulador en la posiciόn de temperatura máxima para veinticuatro hoas (salvo que el aparto funcione permanentemente en este régimen). De este modo se asegura una higiene más alta del agua.
3. Protección por temperatura (válida para todos los modelos).
El aparato está provisto de un mecanismo especial (desconector de termo) para protegerlo del sobrecalentamiento del agua, que desconecta el termo de la red eléctrica, cuando la temperatura alcanza valores muy altos. ¡Atenciόn! Después de la activación, el dispositivo no se regenera y el aparato no funcionará. Póngase en contacto con un centro de servicio autorizado para solución del problema.
VIII. MODELOS CON INTERCAMBIADOR DE CALOR (SERPENTÍN)
Estos son dispositivos con un intercambiador de calor incorporado y estan destinados a ser conectados al sistema de calefaccion con temperatura maxima del portador de calor de 80°C. El control sobre el ujo a traves del intercambiador de calor es una cuestion de cada instalacion en particular, por lo cual la eleccion debe hacerse en su diseño (por ejemplo un termostato externo que mide la temperatura en el tanque de agua y opera una bomba de circulacion o una válvula magnética). Los termos de agua con un intercambiador de calor permiten que el agua se caliente de dos maneras:
1. A través de un intercambiador de calor (serpentín) – fuente principal de
calentamiento de agua
2. A traves de una resistencia electrica auxiliar con funcionamiento automatico,
incorporada en el termo - solo se utiliza cuando se necesita calentamiento adicional del agua o en caso de reparaciones en el sistema del intercambiador de calor (serpentin). La forma correcta de conectar el aparato a la red electrica y la manera de operar con el dispositivo han sido especicadas en los parrafos anteriores.. Montaje: Ademas de la manera de montaje descrita mas arriba, lo particular en estos modelos es que es necesario que el intercambiador de calor sea conectado a la instalacion de calefaccion. La conexion se realiza siguiendo las direcciones de las echas de la g. 1е. Características técnicas (TABLA 6): Supercie del serpentín [m²] - S; Volumen del serpentín [l] - V; Presión de trabajo del serpentín [MPa] - P; Temperatura máxima del portador de calor [°C] - Tmax. Le recomendamos que monte unas llaves de paso en los puntos de entrada y salida del intercambiador de calor. En caso de parar la corriente del circuito que transporta el calor mediante la llave de paso inferior, se evitara la circulacion no deseada en dicho circuito en los periodos en los que solo se usa la resistencia electrica. En caso de desmontaje de su termo con serpentin, sera necesario que ambas llaves de paso esten cerradas. El tanque de agua tiene soldado un manguito con roscado interno ½” para la instalación de un termopar - indicado por „TS“. En el conjunto del dispositivo hay un bolsillo de latón para termopar, que debe ser enroscado al manguito. Es obligatorio el uso de casquillos dieléctricos para conectar el intercambiador de calor con la instalación de tubos de cobre. Para limitar la corrosion, utilice tubos de difusión limitada de gases en la instalación.
IX. MANTENIMIENTO PERIÓDICO
Bajo condiciones normales de funcionamiento del termo, y con una alta temperatura en la supercie de la resistencia electrica, se suelen producir depositos de cal. Esto empeora el intercambio de calor entre la resistencia y el agua. Ello provoca que la resistencia se sobrecaliente y provoque los ruidos tipicos del agua en ebullicion. El termostato a su vez se enciende y apaga con mayor frecuencia. Es posible asimismo que se active el modo de proteccionpara evitar el sobrecalentamiento. Debido a esto, el fabricante recomienda un mantenimiento preventivo cada dos años por un servicio tecnico autorizado. Este mantenimiento debe incluir la limpieza e inspección del ánodo, que deberá ser reemplazado cuando sea necesario. Para limpiar el aparato utilice un paño húmedo. No use limpiadores abrasivos o aquellos que contengan disolventes. No eche agua por encima del termo. El fabricante no se hace responsable de todas las consecuencias derivadas de no respetar estas instrucciones. Advertencia para la proteccion del medio ambiente !Los aparatos electricos contienen materiales no desechables, por lo que no deben ser tirados junto con la basura domestica. ! Por ello le solicitamos que nos ayude a contribuir activdimos para que nos ayude a contribuir activamente en el ahorro de recursos y en la protección del medio ambiente entregando este aparato en los puntos de recogida existentes!14
5. Tipo de termoacumulador - termoacumulador fechado com isolamento
9. Temperatura máxima do termóstato - consulte Anexo I
vertikaalne paigaldus (joonis 1b, tabelis 2). Para los termos con un diámetro de 560 mm, siga las instrucciones de instalación en la gura 1b. El aparato se deberá montar obligatoriamente en las dos placas de soporte montadas en la carcasa. Tähelepanu! Está prohibido instalar el aparato (con un diámetro de 560 mm) utilizando ganchos.
