HASZNÁLATI ÚTMUTATÓ Electric watеr heater Tesy

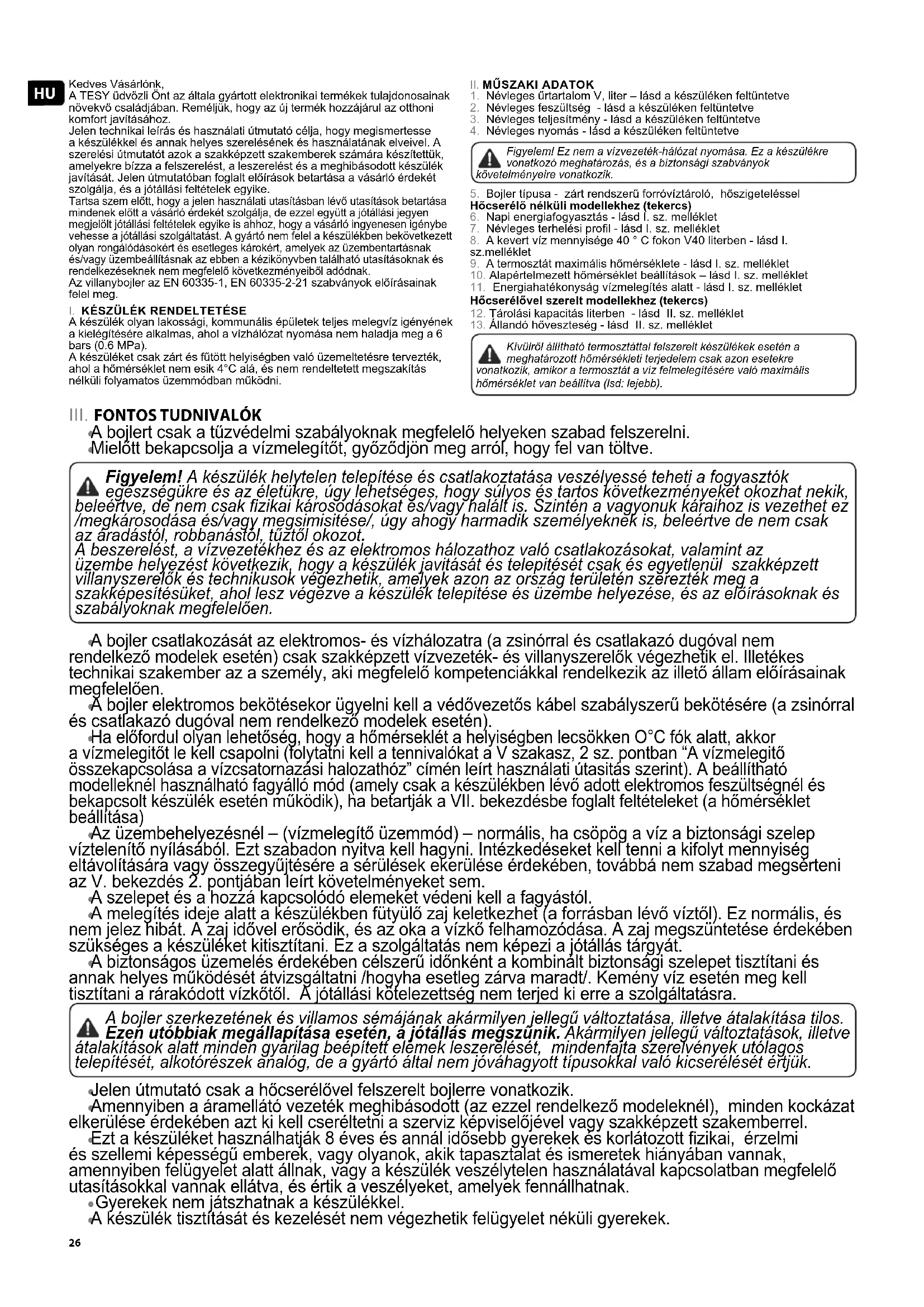

HU ELEKTROMOS MELEGVÍZTÁROLÓ 26-28 Szerelési és kezelési útmutató

A TESY üdvözli Önt az általa gyártott elektronikai termékek tulajdonosainak növekvő családjában. Reméljük, hogy az új termék hozzájárul az otthoni komfort javításához.

Jelen technikai leírás és használati útmutató célja, hogy megismertesse a készülékkel és annak helyes szerelésének és használatának elveivel. A szerelési útmutató azok a szakképzett szakemberek számára készítettük, amelyekre bizza a felszerelést, a leszerelést és a meghibásodott készülék javítását. Jelen útmutatóban foglalt előírások betartása a vásárló érdekét szolgálja, és a jótállási feltételek egyike.

Tartsa szem előtt, hogy a jelen használati utasításban lévő utasítások betartása mindenek előtt a vásárló érdekét szolgálja, de ezzel együtt a jótállási jegyen megjelölt jótállási feltételek egyike is ahhoz, hogy a vásárló ingyenesen igénybe vehesse a jótállási szolgáltatást. A gyártó nem felel a készülékben bekövetkezett olyan rongálódásokért és esetleges károkért, amelyek az üzembentartásnak és/vagy üzembeallításnak az ebben a kézikönyvben található utasításoknak és rendelkezésenek nem megfelelő következményeiből adódnak.

Az villanybojler az EN 60335-1, EN 60335-2-21 szabványok előírásainak felel meg.

I. KÉSZÜLÉK RENDELTETÉSE

A készülék olyan lakossági, kommunális épületek teljes melegvíz igényének a kielégítésére alkalmas, ahol a vízhálózat nyomása nem haladja meg a 6 bars (0.6 MPa).

A készüléket csak zárt és fütött helyiségben való üzemeltetésre tervezték, ahol a hömérséklet nem esik 4°C alá, és nem rendeltetett megszakítás nélküli folyamatos üzemmódban működni.

II. MÜSZAKI ADATOK

1. Névleges ürtartalom V, liter – lásd a készüléken feltüntetve
2. Névleges feszültség - lásd a készüléken feltüntetve
3. Névleges teljesítmény - lásd a készüléken feltüntetve
4. Névleges nyomás - lásd a készüléken feltüntetve

Figyelem! Ez nem a vizvezeték-hálózat nyomása. Ez a készülékre vonatkozó meghatározás, és a biztonsági szabványok elményeire vonatkozik.

1. Bojler típusa - zárt rendszerű forróvíztároló, hőszigeteléssel Hőcserélő nélküli modellekhez (tekercs)

2. Napi energiafogyasztás - lásd I. sz. melléklet

3. Névleges terhelési profil - lásd I. sz. melléklet
4. A kevert víz mennyisége 40 ° C fokon V40 literben - lásd I. sz.melléklet
5. A termosztát maximális hömérséklete - lásd I. sz. melléklet
6. Alapértelmezett hömérséklet beállítások – lásd I. sz. melléklet
7. Energiahatékonyság vízmelegítés alatt - lásd l. sz. melléklet Hőcserélővel szerelt modellekhez (tekercs)
8. Tárolási kapacitás literben - lásd II. sz. melléklet
9. Állandó höveszteség - lásd II. sz. melléklet

Kivülröl állítható termosztáttal felszerelt készülékek esetén a meghatározott hömérsékleti terjedelem csak azon esetekre kozik, amikor a termosztát a viz felmelegítésére való maximális réséklet van beállítva (lsd: lejebb).

III. FONTOS TUDNIVALÓK

A bojlert csak a tűzvédelmi szabályoknak megfelelő helyeken szabad felszerelni.

Mielött bekapcsolja a vízmelegítőt, győződjön meg arról, hogy fel van töltve.

Figyelem! A készülék helytelen telepítése és csatlakoztatása veszélyessé teheti a fogyasztók egeszségükre és az életükre, úgy lehetséges, hogy súlyos és tartos következményeket okozhat nekik, beleértve, de nem csak fizikai károsodásokat és/vagy halált is. Szintén a vagyonuk káraihoz is vezethet ez /megkárosodása és/vagy megsimisítése/, úgy ahogy harmadik személyeknek is, beleértve de nem csak az áradástól, robbanástól, tűztől okozot. A beszerelést, a vízvezetékhez és az elektromos hálozathoz való csatlakozásokat, valamint az üzembe helyezést következik, hogy a készülék javitását és telepítését csak és egyetlenül szakképzett villanyszerelők és technikusok végezhetik, amelyek azon az ország területén szerezték meg a szakképesítésüket, ahol lesz végezve a készülék telepítése és üzembe helyezése, és az előírásoknak és szabályoknak megfelelően.

A bojler csatlakozását az elektromos- és vízhálozatra (a zsinórral és csatlakazó dugóval nem rendelkező modelek esetén) csak szakképzett vízvezeték- és villanyszerelők végezhetik el. Illetékes technikai szakember az a személy, aki megfelelő kompetenciákkal rendelkezik az illető állam előírásainak megfelelően.

A bojler elektromos bekötésekor ügyelni kell a védővezetős kábel szabályszerű bekötésére (a zsinórral és csatlakazó dugóval nem rendelkező modelek esetén).

Ha előfordul olyan lehetőség, hogy a hőmérseklét a helyiségben lecsökken O°C fók alatt, akkor a vízmelegitőt le kell csapolni (folytatni kell a tennivalókat a V szakasz, 2 sz. pontban “A vízmelegitő összekapcsolása a vízcsatornazási halozathóz” címén leírt használati útasítás szerint). A beállítható modelleknél használható fagyálló mód (amely csak a készülékben lévő adott elektromos feszültségnél és bekapcsolt készülék esetén működik), ha befartják a VII. bekezdésbe foglalt feltételeket (a hőmérséklet beállítása)

Az üzembehelyezésnél – (vízmelegítő üzemmód) – normális, ha csöpög a víz a biztonsági szelep víztelenítő nyílásából. Ezt szabadon nyitva kell hagyni. Intézkedéseket kell tenni a kifolyt mennyiség eltávolítására vagy összegyűjtésére a sérülések ekerülése érdekében, továbbá nem szabad megsérteni az V. bekezdés 2. pontjában leírt követelményeket sem.

A szelepet és a hozzá kapcsolódó elemekét védeni kell a fagyástól.

A melegítés ideje alatt a készülékben fütyülő zaj keletkezhet (a forrásban lévő víztól). Ez normális, és nem jelez hibát. A zaj idővel erősödik, és az oka a vízkő felhamozódása. A zaj megszüntetése érdekében szükséges a készüléket kitisztítani. Ez a szolgáltatás nem képezi a jótállás tárgyát.

A biztonságos üzemelés érdekében célszerű időnként a kombinált biztonsági szelepet tisztítani és annak helyes működését átvizsgáltatni /hogyha esetleg zárva maradt/. Kemény víz esetén meg kell tisztítani a rárakódott vízkötől. A jótállási kötelezettség nem terjed ki erre a szolgáltatásra.

A bojler szerkezetének és villamos sémájának akármilyen jellegű változtatása, illetve átalakítása tilos. Ezen utóbbiak megállapítása esetén, a jótállás megszűnik. Akármilyen jellegű változtatások, illetve átalakítások alatt minden gyarilag beépített elemek leszerelését, mindenfajta szerelvények utólagos telepítését, alkotórészek análóg, de a gyártó által nem jóváhagyott tipusokkal való kicserélését értjük.

Jelen útmutató csak a höcserélővel felszerelt bojlerre vonatkozik.

Amennyiben a áramellátó vezeték meghibásodott (az ezzel rendelkező modeleknél), minden kockázat elkerülése érdekében azt ki kell cseréltetni a szerviz képviselőjével vagy szakképzett szakemberrel.

Ezt a készüléket használhatják 8 éves és annál idősebb gyerekek és korlátozott fizikai, érzelmi és szellemi képességű emberek, vagy olyanok, akik tapasztalat és ismeretek hiányában vannak, amennyiben felügyelet alatt állnak, vagy a készülék veszélytelen használatával kapcsolatban megfelelő utasításokkal vannak ellátva, és értik a veszélyeket, amelyek fennállhatnak.

• Gyerekek nem játszhatnak a készülékkel.

A készülék tisztítását és kezelését nem végezhetik felügyelet néküli gyerekek.

IV. A KÉSZÜLÉK LEÍRÁSA ÉS MÜKÖDÉSE

Az eszköz tartalmaz házat, az alsó részben karimát /függőlegesen felszerelt bojlereken/ vagy az oldalan /vizszintesen felszerelt bojlereken/, műanyag bisztosító panelt és leeresztő szelepet.

1. A készüléktest ökológiailag tiszta kemény poliuretán habbal hőszigetelt acéltartályból (víztároló) és köpenyből áll (felső fedőlap), illetve két G (1. abra-s táblázaton láthatóak -1a. abra, 2. abra-s táblázaton láthatóak -1b. abra) átmérőjű csőből - hidegvíz bemenő ág (kék gyűrűvel) és melevíz kimenő ág (piros gyűrűvel).

Modeltöl függöen a belső konténernek két típusa van:

Különleges üvegkerámia burkolattal ellátott fekete acél bevonatú

Rozsdamentes acélú

A függőlegesen szerelhető vízmelegítők beépített höcserélővel (szerpentin) rendelkezhetnek. A szerpentin bemenete és kimenete oldalsó állású G 3/4 “átmérőjű csöveket képeznek.

1. A karimán egy villamos fütőelem van szerelve. Az üvegkerámia bevonatú bojlereknél magnézium protektor is be van építve.

A villamos fütőelem felmelegíti a tárolóban levő vizet, és a hömérséklet automatukus beállítására szolgáló termosztát segítségével szabályzoható.

A készülék túlmelegedés elleni védelemmel (hőméséklet korlátozó) rendelkezik, amely kikapcsolja a melegítőt, amikor a víz hőmérséklete eléri a túlmelegedés veszélyes értékét.

1. A biztonsági visszacsapó szelep megakadályozza a készülék teljes kiúrítését a vízhálózatból érkező hidegvíz leállítása esetén. A felesleges víz lefolyó nyíllásán keresztüli elvezetése révén a szelep megvédi a készüléket attól, hogy a víztárolóban uralkodó nyomás nem haladja meg a melegítési üzemmód maximálisan megengedett határértékét (! a hömérséklet megnövekedése a víz tágulását és a nyomás emelkedését eredményezi.

Figyelem! Amennyiben a hálózati víznyomás magasabb a megengedet határértéknél, a biztonsági visszacsapó szelep nemítja a szükséges védelmet.

V. SZERELÉS ÉS ÜZEMBE HELYEZÉS

Figyelem! A készülék helytelen telepítése és csatlakoztatása veszélyessé teheti a fogyasztók egészségükre és az életükre, úgy séges, hogy súlyos és tartos következményeket okozhat nekik, tertve, de nem csak fizikai károsodásokat és/vagy halált is. Szintén a onuk káraihoz is vezéthet ez /megkárosodása és/vagy megsimisítése/, hogy harmadik személyeknek is, beleértve de nem csak az áradástól, nástól, túztől okozot.

A beszerelést, a vízvezetékhez és az elektromos hálozathoz való csatlakozásokat, valamint az üzembe helyezést következik, hogy a készülék javitását és telepitését csak és egyetlenül szakképzett villanyszerelők és technikusok végezhetik, amelyek azon az ország területén szerezték meg a szakképesítésüket, ahol lesz végezve a készülék telepitése és üzembe helyezése, és az előírásoknak és szabályoknak megfelelően.

1. Szerelés

A melegvízcső okozta hőveszteség csökkentése érdekében lehetőleg a melegvíz használati helyek közelébe telepítse a készüléket. Fürdőszobában való szerelés esetében figyelni kell arra, hogy a felső- vagy kézi zuhanyból folyó víz ne öntse el a készüléket. A felszerelése két lehetőség van:

függőleges felszerelés (1a. abra, táblázaton 1) – A falon felszerelve - a készüléket felszerelik a felső hordozó lemezhez, ami rögzítve van a készülék külső burkolatához.

A bojler falra szerelése két előzetesen falba rögzített akasztó segítségével zajlik (min. 10 mm-es átmérővel) (nincsenek mellékelve a falra szereléshez szükséges tartozékokhoz). A függőlegesen szerelhető bojlerek támasztóelemének a szerkezete univerzális és lehetőséget biztosít arra, hogy az akasztók közötti távolság 220-tól 310 mm-ig változzon (1a abra).

függöleges felszerelés (1b. abra, táblázaton 2).

Az 560 mm átmérőjű boiler modellekhez kövessék az 1b. ábrán látható beszerelési utasíltást. A készüléket kötelezően a hajótestre szerelt két felfüggesztő lemez segítségével kell felszerelni.

Figyelem! Tilos a készüléket (Az 560 mm átmérőjű) kampókkal felszerelniére.

vízszintes felszerelés - GCVH, GCH (1c abra, 1d abra) – A vízszintes szerelésnél a hordozó lemezek távolsága változik a bojler nagyságától, a pontos távolság számokat az 3. abra-s táblázaton láthatóak (1c. abra), 4. abra-s táblázaton (1d. abra).

Figyelem! A felszerelésnél ügyelni kell hogy a védő műanyag panelt és a ki, -és bejövő csöveket mindig maradjanak a bojler bal oldalán alisan nézve). A hideg vizcsövet (kék gyürüvel) mindig legyen a melegő alatt (piros gyürüvel).

Figyelem! A használati melegvízzel ellátó rendszer meghibásodása esetén a fogyasztó és harmadik személyek sérülése elkerülése ében szükséges, hogy a készüléket padló vízszigeteléssel és sövezett vízelvezető csatornákkal ellátott helységekben szereljük fel. Elyezzen a készülék alá nem vízálló tárgyakat. Vízszigetelés nélküli égekben való szerelés esetén szükséges, hogy a készülék alatt óba vezetett gyűjtőtölcsért szereljünk fel.

Megjegyzés: a gyűjtőtölcsér nincs a készülék csomagjában, és azt a fogyasztó választja.

2. Csatlakozás a vízhálozatra

4 rajz.

Ahol: 1 – vízbemenő cső; 2 – biztonsági szelep; 3 – redukáló szelep (amennyiben a vízvezetékben lévő nyomás nagyobb, mint 0,6 MPa); 4 – megszakító csap; 5 – tölcsér a csatornához történő csatlakozáshoz; 6 – tömlő; 7 – a vízmelegítő kífolyó csapja

A bojler vízhálozatra való csatlakozásakor figyelembe kell venni a csövek színes jelöléseit: a hideg /bemenő/ víz bekötése kék színű koronggal van jelölve, a meleg /kimenő/ vízé - pirossal.

A bojlerhez mellékelt biztonsági visszacsapó szelep szerelése

köztelező. A szelepet a hidegvíz vezetékbe kell bekötni, a készüléktesten található és a víz áramlási irányát jelző nyílnak megfelelően. A szelep és a készülék közé vízvezetéki szerelvényt beépíteni tilos! Kivétel: Ha a helyi szabályok (normák) (EN 1487 vagy EN 1489-nek megfelelő) más biztonsági szelep vagy szerkezet használatát klívánják meg, azt külön kell megvásárolni. Az EN 1487-nek megfelelő berendezések maximális névleges üzemi nyomása 0.7 MPa kell hogy legyen. Más biztonsági szelepek esetében a nyomásnak, amire kalibrálva (hitelesítve) vannak, 0.1 MPa-lal alacsonyabbnak kell lennie, mint amit a készülék táblájának a jelzése nutat. Ezekben az esetekben nem kell használni a készülékkel együtt kapott dugattyús biztonsági szelepet.

Figyelem! Más /régi/ biztonsági visszacsapó szelepek beépítése az Ön készülékének meghibásodását eredményezi. Azért azokat el kell ani.

Figyelem! Nem engedélyezett más elzáró felszerelés a dugattyús biztonsági szelep (biztonsági szerkezet) és a készülék között.

Figyelem! Ne csavarja be a szelepet 10 mm-nél hosszabb csonkra (G 12 ), ellenkező esetben ez az Ön szelepének meghibásodását nényezi és veszélyezteti készüléke biztonságát.

Figyelem! Függőlegesen szerelhető bojlerek esetén, először le kell venni a készülék védő műanyag fedelét, és utána – összekötni a sági visszacsapó szelepet a vízbemenő csőhöz (1. rajz). A felszerelése a készüléknek a 2. rajzon látható helyzetben kell lennie.

Figyelem! A dugattyús biztonsági szelepet és a belőle a forróvíztárolóba vezető csővezetéket védeni kell a fagyástól. Ha vel vezetjük el belőle a vizet, a szabad végének mindig szabadon kell lennie (ne merüljön el). A tömlöt is biztosítani kell fagyás ellen.

A vízmelegítő vízzel való feltöltéséhez nyissa ki a vízhálózati hidegvizes csapot, valamint a csaptelep melegvíz csapját. A feltöltés után a vízcsapból víz folyik ki. Zárja el a melegvíz csapot.

Amennyiben szükség van a vízmelegítő leeresztésére, először kapcsolja le az áramellátást. Előszor meg kell állitani a víz beadagolását a vízmelegítőbe. Ki kell nyítni annak keverő készülék meleg vízű csapját. Azútán ki kell nyítni a 7 sz. csapot (ábra 4) ahhóz, hogy a vízmelegítő vízét lecsapolhassunk. Abban a esetben, ha a berendezésben nincsen beszerlve olyan, a vízmelegítőt le lehet csapolni a következő módon:

emelőrúd nélküli szeleppel felszerelt tipúsok esetében – a rúdat fel kell emelni és a víz magáböl folyik ki a szelep drenage-lyukán keresztül.

emelőrúddal való szeleppel felszerelt tipúsok esetében – a vízmelegítő lecsapolható egyenesen a bevezető csőból, ha azt megelőzően szétcsatoltuk a csatornából

A karima leszerelésekor normális, hogy néhány liter víz kifolyik a víztárolóból.

Figyelem! A leeresztés előtt intézkedéseket kell tenni a kifolyó víz okozta károk megelőzésére.

Abban az esetben, ha a vízvezeték-hálózatban a nyomás meghaladja a feljebb, az I. bekezdésben feltüntetett értéket, szükséges nyomáscsökkentő szelep beépítése, ellenkező esetben a kazán nem helyesen lesz üzembe állítva. Ellenkező esetben a vízmelegítő üzemeltetése szabálytalan lesz, A gyártó nem vállal felelősséget a használati utasításon kívüli alkalmazásból eredő károkért.

3. Elektromos bekötés.

Figyelem! Mielött bekapcsolja az áramellátást, győződjön meg arról, hogy a készülék fel van töltve.

3.1. A zsinórral és csatlakozó dugóval felszerelt modelek esetén, a bekötés konnektorba való dugással történik. A elektromos hálózatról való leválasztásához, húzza ki a csatlakozó dugót a konnektorból.

Figyelem! A csatlakozónak helyesen kell csatakoznia a különálló, biztosítékkal biztosított áramkörhöz. Földelve kell hogy legyen.

3.2. Dugó nélküli tápkábellel kiegészített vízmelegítő készülékek A készüléket a rögzített elektromos hálózattól különálló áramkörhöz kell csatlakoztatni, 16A meghatározott névleges áramerősségű biztosítékkal biztosítva (20A > 3700W teljesítményhez). Az összekötésnek folyamatosnak kell lennie – dugó nélküli érintkezés. Az áramkörnek biztosítékkal és beépített szerkezettel kell biztosítva lennie, amely biztosítja minden pólus megszakítását III. kategóriás túlfeszültség esetén.

A készülék tápkábelének zsinójrjait a következőképpen kell összekötni:

A szigetelés barna színű zsinórja – az elektromos hálózat fázisvezetőjéhez (L)

A szigetelés kék színű zsinórja – az elektromos hálózat nullavezetőjéhez (N)

A szigetelés sárga-zöld színű zsinórja – az elektromos hálózat védővezetőjéhez (1)

3.3. Tápkábel nélküli vízmelegítő készülék

A készüléket a rögzített elektromos hálózattól különálló áramkörhöz kell csatlakoztatni, 16A meghatározott névleges áramerősségű biztosítékkal biztosítva (20A > 3700W teljesítményhez). Az összekötés egymagos (szilárd) réz vezetékekkel valósul meg - 3x2,5 mm²- es kábel 3000W összteljesítmény (3x4.0 mm²- es kábel > 3700W teljesítmény).

A készülék energiaellátását biztosító elektromos körbe be kell építeni olyan berendezést, amely III. kategóriás túlterhelés esetén minden pólus lekapcsolását biztosítja.

Az ellátó villanyvezeték vízmelegítőhöz való rögzítése érdekében, először le kell szerelni a műanyag fedelet (2. ábra).

A tápvezetékeket a sarkantyúk jelzésének megfelelően kell bekötni az alábbiak szerint A:

A fázist az A vagy A1 vagy L vagy L1 jelzésűhöz.

a semlegest az N (B vagy B1 vagy N1) jelzésühöz

A védőkábel a jelzéssel megjelölt csavarkötéshez való megkötése kötelező.

FIGYELEM! Az elektromos hálózat tápkábelének szigetelését védeni kell a készülék peremével való érintkezéstől (a műanyag kupak alattí területen). Például 90°C-nál magasabb hömérséklet ellen védő szigetelő csőrendszerrel.

A szerelés befejezésekor, szerelje vissza a műanyag fedelet! Magyarázat a 3. ábrához:

TS - hőkikapcsoló; TR - hőszabályzó; S - kapcsoló (az ilyennel ellátott típusoknál); R - melegítő; IL - jelző lámpa

VI. KORRÓZIÓVÉDELEM – MAGNÉZIUM ANÓD (ÜVEGKERÁMIA BEVONATÚ TÁROLÓTARTÁLYOK ESETÉN)

A magnézium anód hatékony védelmet biztosít a tárolóartály belső felületének a korrózió ellen. A magnézium anódot rendszeresen kell ellenőrizni, és szükség esetén cserélni.

Az Ön vízmelegítő élettartamának kiterjesztése, valamint annak hibátlan üzemeltetése érdekében, a gyártó ajánlja a magnézium anód műszaki szakember által végzett időszakos ellenőrzését, és szükség esetén annak cserélését. Az ellenőrzés az időszakos karbantartásakor hajtható végre. A kicseréléshez, lépjen kapcsolatba felhatalmazott szakszervizekkel!

VII. KÉSZÜLÉK KEZELÉSE.

1. A készülék bekapcsolása.

A készülék első üzembe helyezése előtt győződjön meg arról, hogy a vízmelegítő helyesen van-e csatlakozva az elektromos hálózathoz és fel van-e töltve vízzel.

A vízmelegítő bekapcsolása a rendszerbe beépített átkapcsoló révén történik, ami a V. pont 3.2 alpontjában került leírásra, vagy csatlakozónak a konnektorba való bedugása révén megy végbe (ha a típus csatlakozóval végződő zsinórral van ellátva).

2. Elektromechanikus vezérlésü bojlerek

1. ábra, Ahol:

1-Nedveségtől szigetelt kapcsoló a készülék bekapcsolására (kapcsolóval rendelkező modellek esetén)

2-Jelző lámpa

3-Fogantyú a beállítóhoz (csak szabályozható termosztattal rendelkező modellek esetén)

A bojlerba beépített kapcsolóval rendelkező modellek esetében azt is be kell kapcsolni.

Egyfokozatú kapcsoló:

0 - kikapcsolt állapot;

I – bekapcsolt állapot;

Amikor a kapcsoló bekapcsolt állapotban van, a gomb világít (a bekapcsolt állapot jelzése).

A panel ellenőrző lámpája a készülék állapotát (üzemmódját) jelzi: a víz melegítésekor világít, és kialszik, amikor a víz hőmérséklete eléri a termosztáton jelzett értéket.

Kétfokozatú kapcsoló:

0 - kikapcsolt állapot;

I; II- bekapcsolt állapot;

A melegítési teljesítmény kiválasztása:

Tervezett teljesítmény (a készülék adattáb-láján feltüntetett)	Bekapcsolt fokozat (I)	Bekapcsolt fokozat (II)	Mindkét fokozat bekapcsolva
1600 W 800 W 800 W 16	00 W
2000 W 800 W 1200 W 2	000 W
2400 W 1200 W 1200 W	2400 W

Az elektromos kapcsoló billentyüi világítanak, amikor bekapcsolt állapotban vannak és a készülék melegítési üzemmódban van.

A panel ellenőrző lámpája világít, ha a készülék tápfeszültség alatt van. Nem világít, ha nincs tápellátás vagy a beépített hőmérsékletvédelem kikapcsolt (3.p. lejebb).

Kapcsolóval nélküli modellekhez

A panel ellenőrző lámpája a készülék állapotát (üzemmódját) jelzi: a víz melegítésekor világít, és kialszik, amikor a víz hőmérséklete eléri a termosztáton jelzett értéket. Nem világít, ha nincs tápellátás vagy a beépített hőmérsékletvédelem kikapcsolt (3 p. lejebb).

A hömérséklet szabályozása (a szabályozható termosztáttal rendelkező modelek esetén).

Ez az állítás a kívánt hömérséklet folyamatos szabályozását engedi meg, ami a kezelő panelen található fogantyú segítségével történik.

Üzemmód E (Villamos energia takarékos üzemmód). Ebben az üzemmódban a víz hőmérséklete eléri a körülbelül a 60°C fokot. Így csökkent a hő veszteség.

A külsőleg szabályozható termosztattal rendelkező többi modellekre a fogantyú csavarási iránya be van mutatva a 2.a ábrán.

Figyelem! Havonta egyszer helyezze a fogantyút 24 órára a maximális hőmérséklet pozíciójába (kivéve, ha a készülék folyamatosan ebben

emmódban működik)! Ezáltal biztosítja a felfűtött víz magasabb iáját.

3. Hömérsékleti védelem (az összes modellre érvényes).

A víz túlmelegítése elkerülése érdekében, a készülék különleges berendezéssel (hőméséklet korlátozó) van ellátva, amely lekapcsolja a fűtőelemet az elektromos hálózatról, amikor a hömérséklet magas értékeket ér el.

Figyelem! Ha aktiválás után ez a szerkezet nem indul el magától és a

készülék nem működik, forduljon illetékes szakszervizhez a probléma ásáért.

VIII. HÖCSERÉLÖVEL ELLÁTOTT MODELEK (SZERPENTIN)

Ezek beépített höcserélővel készülékek és csatlakoztathatóak fűtési rendszerhez 80° C maximális hőhordozó hőmérséklettel. Az áramlás ellenőrzését a höcserélőn az adott létésítmény kivitelezésétől függ, a választás a rendszer tervezésénél történik (pl. külső termosztát, amely méri a hőmérsékletet a víztartályban és működteti egy keringető szivattyút vagy egy mágneses szelepet).

A höcserélős vízmelegítőknél a fütés két féle módon történik:

1. hócserélő útján (tekercs) - a víz melegítése elsődleges módja.

2. egy, a készülékben beépítve kiegészítő elektromos fűtőelem révén, automatikus működésel – ez akkor használható, ha kiegészítő vizmelegítésre van szükség, vagy egy esetleges hőcserélő (tekercs) javítás esetén. A készülék működése és szabályos csatlakoztatása az elektromos hálózathoz meghatározásra került az előző bekezdésekben. Szerelés:

A fentiekben leírt szerelési módon kívül, ezen modelek sajátossága, hogy szükséges a höcserélő csatlakozása a fütési rendszerhez. A kötést (1e). ábrá mutatott nyíllak irányai betartásával végzük.

Műszaki leírás (TÁBLÁZAT 6):

Tekercs felület [m²] - S;

Tekercs térfogat [I] - V;

Üzemi nyomás tekercs [MPa] - P;

Készülék maximális hömérséklete [°C] - Tmax.

Ajánljuk, hogy a hőcserélő bemenetére és kimenetére elzáró szelepeket szereljük fel. A fűtőelem alsó (elzáró) szelep elzárásával elkerüli a fűtőelem nem kívánt cirkulációját abban az időszakban, amikor csak elektromos fűtőelemet használ.

A höcserélővel ellátott bojlerek leszerelésekor szükséges elzární a két szelepet.

A víztartályhoz hegesztve van egy ½" belső menettel rendelkező kimenet hőszabályzó szereléséhez - "TS". A hőszabályzót abban kell becsavarni.

Kötelező dielektromos szigetelés használata, ha rézcsövekkel kötjük

össze a höcserélöt a berendezéssel.

A korrózió korlátozása érdekében a berendezésben a gázok diffúzióját

korlátozó csöveket kell használni.

IX. KARBANTARTÁS

A bojler normal működése során a fűtőelem felületén a magas hőmérséklet mészkő /úgynevezett vízkő/ képződik, ami zavarja a fűtőelem és a víz közötti hőcserét. A fűtőelem felületén, illetve körülötte mérhető hőmérséklet emelkedik. Jellegzetes zaj keletkezik /a formi kezdő víz hangja/. A hőszabályozó gyakrabban be- és kikapcsolódik. A túlmelegedés elleni védelem "hamis" aktiválása is lehetséges. Ezért a készüléken kétévente a gyártó által előírt szükséges karbantartásokat a kijelölt szakszervizekkel célszerű elvégeztetni. Ehhez a karbantartáshoz az anód protektor tisztítása és vizsgálata tartozik (üvegkeramia bevonatú bojlereknél), és ha szükséges, annak kicserélése is.

A készülék tisztításához használjon nedves törlőkendőt! Ne használjon karcoló vagy oldószert tartalmazó tisztítószereket! Ne öntsön a készülékbe vizet!

A gyártó nem vállal felelősséget jelen útmutatás előírásainak be nem tartásából adódó károkért.

Az elavult, idejüket leszolgált villanykészülékek értékes anyagokat tartalmaznak, és ezért azokat nem szabad a háztartási hulladékokkal együtt a szemétbe kidobni! E készüléknek a külön erre a célra létesített felvásárlótelepen (ha van ilyen) való leadásával Ön is közreműködhet és aktívan hozzájárulhat a természeti anyagforrások és a tiszta környezet

megőrzéséhez.

Stimați clienti,

Müszaki leírás (TABELUL 6):

Objem spirály[l] - V;

Pracovní tlak spirály [MPa] - P;

3.3. Bojler bez napájacieho kábla

A készülék tisztítását és kezelését nem végezhetik felügyelet néküli gyerekek.

IV. BESKRIVELSE OG FUNKSJONSMÅTE

Innretningen består av en hoveddel, en flens på bunnen / ved varmtvannsbeholdere montert vertikalt/ eller av / ved varmtvannsbeholdere montert horisontalt/, beskyttende plastdeksel og sikkerhetsventil.
