Type de produit	Chauffe-eau électrique à accumulation
Marque	Tesy
Modèle	Anticalc 80 Rev
Capacité (volume)	80 litres
Tension nominale	230 V ~ 50 Hz
Puissance nominale	1600 W ou 2400 W selon modèle
Pression nominale	0,6 MPa
Type de cuve	Acier avec revêtement céramique vitrifiée ou inox
Anode de protection	Magnésium (à remplacer annuellement)
Isolation thermique	Mousse de polyuréthane
Raccordement hydraulique	G ½ (filetage)
Fonctions	Réglage de température, fonction BOOST, mode antigel, mode économique
Indicateurs lumineux	Voyant rouge (chauffe), voyant bleu (température atteinte)
Sécurité	Limiteur thermique, soupape de sûreté incluse
Installation	Murale, verticale ou horizontale selon modèle
Entretien	Nettoyage extérieur avec chiffon humide, détartrage périodique, remplacement de l'anode
Pièces détachées	Anode magnésium, réchaud, soupape de sécurité, thermostat
Réparabilité	Intervention par technicien qualifié, service après-vente agréé
Garantie	Sous conditions de respect des instructions de montage et d'utilisation
Utilisation	Locaux fermés et chauffés, température ambiante > 4°C

FOIRE AUX QUESTIONS - Anticalc 80 Rev Tesy

Comment installer correctement le chauffe-eau ?

L'installation doit être réalisée par un technicien qualifié. Fixez l'appareil au mur à l'aide des plaques et pattes fournies. Raccordez la soupape de sécurité à l'entrée d'eau froide. Assurez-vous que le réservoir est plein d'eau avant de brancher l'électricité.

Quelle est la pression d'eau maximale autorisée ?

La pression d'alimentation ne doit pas dépasser 0,6 MPa. Si la pression est supérieure, installez un réducteur de pression.

Comment régler la température de l'eau ?

Tournez la poignée du thermostat sur le panneau dans le sens des aiguilles d'une montre pour augmenter la température. Utilisez la position MAX une fois par mois pour une meilleure hygiène.

Que signifient les voyants lumineux ?

Voyant rouge : l'appareil chauffe. Voyant bleu : l'eau a atteint la température réglée. Si aucun voyant n'est allumé, vérifiez l'alimentation électrique ou le limiteur thermique.

Comment utiliser la fonction BOOST ?

Appuyez sur la touche BOOST (enfoncée) pour chauffer à pleine puissance. La touche s'allume en rouge pendant le chauffage. Pour désactiver, appuyez à nouveau pour la faire ressortir. La fonction BOOST permet un chauffage rapide.

Pourquoi de l'eau coule-t-elle par la soupape de sécurité ?

C'est normal pendant le chauffage en raison de la dilatation de l'eau. La soupape évacue l'excès de pression. Assurez-vous que le tuyau d'écoulement est ouvert et non obstrué.

Comment détartrer le chauffe-eau ?

Le détartrage doit être effectué par un professionnel tous les deux ans. Le calcaire peut provoquer des bruits et réduire l'efficacité. Ce service n'est pas couvert par la garantie.

Quand remplacer l'anode de magnésium ?

L'anode doit être inspectée annuellement et remplacée si nécessaire. Elle protège la cuve de la corrosion. Contactez un service agréé pour le remplacement.

Que faire en cas de bruit anormal ?

Un léger bruit est normal. Si le bruit devient fort, cela indique une accumulation de calcaire. Faites détartrer l'appareil par un technicien.

Comment vidanger le chauffe-eau ?

Coupez d'abord l'alimentation électrique. Fermez l'arrivée d'eau froide. Ouvrez un robinet d'eau chaude puis le robinet de vidange (si présent) ou déconnectez le tuyau d'entrée. Recueillez l'eau dans un seau.

MODE D'EMPLOI Anticalc 80 Rev Tesy

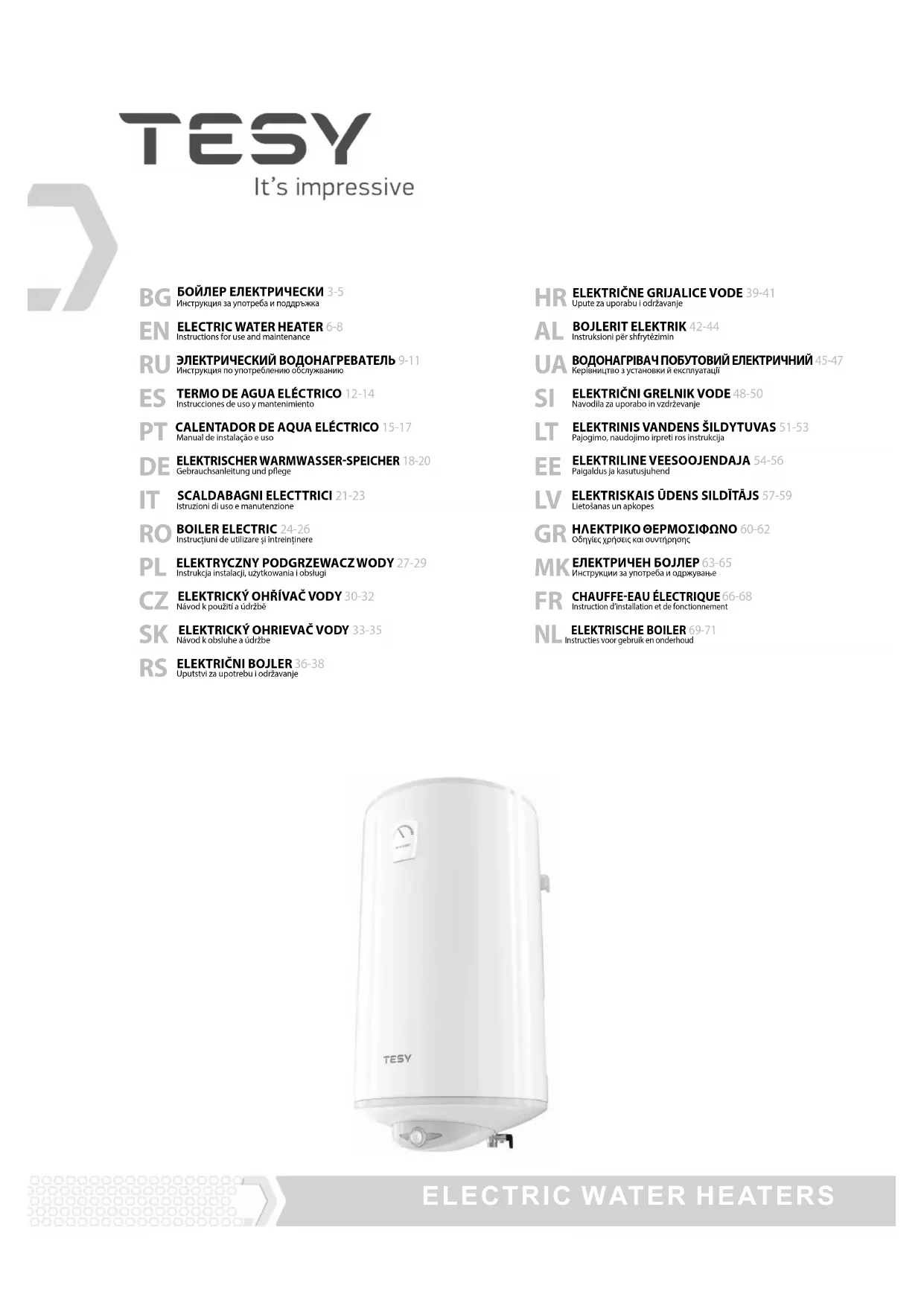

FR CHAUFFE-EAU ÉLECTRIQUE 66-68 Instructions d'installation et de fonctionnement

IV. MONTAGE ET MISE EN SERVICE

1. Cette description technique et les instructions d'utilisation ont pour but de vous présenter l'appareil et les conditions requises pour son installation correcte et son exploitation. Ces instructions sont destinées aux techniciens qualifiés qui installeront l'appareil au départ et qui le démonteront et le répareront en cas de panne.
2. Veuillez noter que le respect des instructions de la présente notice est exclusivement au bénéfice de l'acheteur, mais constitue également l'une des conditions essentielles mentionnées dans la carte de garantie concernant la validité du service de garantie. Le fabricant ne peut être tenu responsable en cas de pannes et de dommages possibles, provoqués par une utilisation et/ou un montage non conformes aux instructions de cette notice.
3. Le chauffe-eau électrique est conforme aux exigences des normes EN 60335-1 et EN 60335-2-21.
4. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été compris.
5. Assurez-vous que les enfants ne jouent pas avec l'appareil.
6. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans surveillance.

ATTENTION ! Une installation et un raccordement incorrects de l'appareil peuvent le rendre dangereux pour la santé et la vie des utilisateurs. Cela peut entraîner des conséquences graves et durables pour eux, y compris, sans s'y limiter, des handicaps et/ou la mort. Cela peut également causer des dommages matériels à leurs biens, ainsi qu'à des tiers, y compris, sans s'y limiter, par inondation, explosion et incendie. L'installation, le raccordement à la tuyauterie et au réseau électrique, ainsi que la mise en service, doivent être effectués uniquement et seulement par des électriciens et des techniciens qualifiés pour la réparation et l'installation de l'appareil, ayant acquis leurs compétences sur le territoire de l'État où sont effectuées l'installation et la mise en service de l'appareil, et conformément à la réglementation applicable dans ce pays.

Il est interdit d'apporter des modifications et des transformations à la construction et au schéma électrique du chauffe-eau. La garantie ne s'applique pas après la constatation de telles modifications. Par modifications et transformations, on entend toute suppression d'éléments posés par le fabricant, l'ajout de composants complémentaires dans le chauffe-eau, l'échange d'éléments avec d'autres qui ne sont pas approuvés par le fabricant.

Montage

1. Le chauffe-eau doit être installé uniquement dans des endroits où la sécurité contre l'incendie est garantie.
2. Lors de l'installation dans une salle de bain, il faut le placer dans un endroit où il ne peut pas être directement aspergé par la douche.
3. Il est destiné uniquement à une utilisation dans des locaux fermés et chauffés, où la température ne descend pas en dessous de 4 °C. L'appareil n'est pas conçu pour fonctionner en mode de chauffe instantanée en permanence.
4. Fixation murale – l'appareil se fixe à l'aide des plaques montées sur son corps (si elles ne sont pas fixées au corps, il faut les monter avec les vis fournies). L'accrochage se fait à l'aide de deux pattes (d'un diamètre de 10 mm) solidement fixées au mur (elles ne sont pas incluses dans l'ensemble des pièces d'accrochage).

Raccordement au réseau hydraulique

1. L'appareil est destiné au chauffage de l'eau dans des logements disposant d'un réseau hydraulique dont la pression ne dépasse pas 0,6 MPa.
2. Il est obligatoire de monter la soupape d'origine fournie avec le chauffe-eau. Elle doit être installée à l'entrée de l'eau froide, en respectant la flèche sur son corps qui indique le sens de l'écoulement de l'eau. N'installez aucun robinet entre le chauffe-eau et la soupape de sécurité.

Exception : si les réglementations (normes) locales exigent le montage d'une soupape de sécurité ou d'un dispositif de protection différent (conformément aux normes EN 1487 ou EN 1489), ce dispositif doit être acheté séparément. Les dispositifs conformes à la norme EN 1487 exigent une pression maximale de fonctionnement de 0,7 MPa. Pour les autres soupapes de sécurité, la pression de tarage doit être inférieure de 0,1 MPa à celle indiquée sur la plaque signalétique de l'appareil. Dans ce cas, le montage de la soupape de sécurité fournie avec l'appareil est interdit.

1. Le clapet anti-retour et les tuyaux de la canalisation menant au chauffe-eau doivent être protégés contre le gel. Si un tuyau flexible de drainage est utilisé, son extrémité libre doit être ouverte à l'air libre (ne pas être immergée sous l'eau). Le tuyau flexible doit également être protégé contre le gel.
2. Pour une exploitation sûre du chauffe-eau, il faut nettoyer régulièrement la soupape et vérifier qu'elle n'est pas bloquée. Dans les régions où l'eau est très dure, il faut la détartrer. Cette opération n'est pas couverte par la garantie.
3. Pour éviter les dommages subis par le client ou par des tiers en cas de panne du système d'alimentation en eau chaude, il est obligatoire d'installer l'appareil dans des endroits disposant d'une isolation de la tuyauterie et d'un drainage. En aucun cas, ne placez pas sous l'appareil des articles qui ne sont pas résistants à l'eau. Si l'appareil est installé dans un endroit sans isolation de plancher, il est nécessaire de placer sous le chauffe-eau un bac de récupération et de prévoir un conduit raccordé à un drain.
4. En fonctionnement - mode de chauffage de l'eau – l'écoulement de l'eau par l'orifice de drainage de la soupape de sécurité est normal. Elle doit être laissée ouverte à l'air. Afin de prévenir tout dommage causé par l'eau, il faut prendre des mesures pour l'enlèvement ou la collecte de l'eau d'écoulement.
5. Il est probable que la température dans le local baisse au-dessous de 0°C, en ce cas le chauffe-eau doit être vidangé.

Quand il est nécessaire de vider le réservoir, il faut d'abord couper l'alimentation en électricité du chauffe-eau. Interrompez l'arrivée d'eau à l'appareil. Ouvrez le robinet à eau chaude du robinet mélangeur. Ouvrez le robinet 7 (figure 4) pour couler toute la quantité d'eau par le chauffe-eau. Au cas où dans l'installation n'est pas installé un robinet de ce genre, le chauffe-eau peut être vidangé directement par le tuyau d'entrée et tout d'abord d'être retiré de la conduite d'eau.

Branchement électrique

1. Ne mettez pas le chauffe-eau en route sans être sûr qu'il est rempli de l'eau.
2. Au cours du branchement du chauffe-eau au circuit électrique il faut faire attention au raccord correct du câble protecteur (pour les modèles sans cordon et fiche mâle).
3. Pour les modèles sans cordon d'alimentation le raccord doit être permanent - sans prise de courant. Le circuit d'alimentation doit être muni d'un fusible de protection et d'un dispositif intégré qui assure l'isolation de l'ensemble des pôles dans le cas de surtension catégorie III.
4. Si le cordon d'alimentation (pour les modèles munis avec un tel) est abîmé, il doit être remplacé par un technicien de l'atelier de service après-vente ou par une personne avec une qualification pareille pour éviter tout le risque.
5. Quant aux chauffe-eau horizontaux, il est impératif d'éviter tout contact entre l'isolant des câbles d'alimentation venant de l'installation électrique et la platine de l'appareil (sous le capot de protection en plastique). Pour protéger les câbles d'alimentation vous pouvez utiliser une gaine isolante résistante à une température supérieure à 90 °C.
6. Pendant la chauffe, l'appareil peut émettre un léger bruit analogue à celui d'une bouilloire. Ce bruit est normal et ne traduit aucun défaut de l'appareil. Avec le temps le bruit devient plus fort à cause de l'accumulation de calcaire. Pour éliminer le bruit il est nécessaire de nettoyer l'appareil. Ce service n'est pas couvert par la garantie.

Chers clients,

L'équipe de TESY vous félicite de votre nouvel achat. Nous espérons que le nouvel appareil contribue à l'amélioration du confort à votre maison.

II. CARACTÉRISTIQUES TECHNIQUES

1. Volume nominal, litres - voir la plaque signalétique sur l'appareil
2. Tension nominale – voir la plaque signalétique sur l'appareil
3. Capacité nominale – voir la plaque signalétique sur l'appareil
4. Pression nominale – voir la plaque signalétique sur l'appareil

Ce chiffre n'indique pas la pression de la tuyauterie de raccordement ! Elle indique la pression de fonctionnement propre de l'appareil et elle répond aux exigences des normes de sécurité.

1. Type de chauffe-eau - chauffe-eau électrique à accumulation
2. Consommation journalière d'électricité – voir Annexe I
3. Profil de charge nominale - voir Annexe I
4. Volume d'eau chaude mitigée à 40°C V40 en litres - voir Annexe I
5. Température maximale du thermostat - voir Annexe I
6. Température de réglage préétabli d'usine - voir Annexe I
7. Efficacité énergétique de la production d'eau chaude sanitaire - voir Annexe I

L'appareil est composé d'un corps, d'une bride montée au bout inférieur (si le chauffe-eau est posé verticalement) ou latéralement (si le chauffe-eau est posé horizontalement), un panneau en plastique de protection et une soupape de sûreté.

1. Le corps est composé d'un réservoir d'acier (la cuve) et d'un capot (enveloppe extérieure) avec une isolation thermique entre eux réalisée à base de mousse de polyuréthane écologique, deux tuyaux filetés de type G ½ pour l'alimentation de l'eau froide (de couleur bleu) et pour l'écoulement de l'eau chaude (de couleur rouge).

La cuve peut être de deux types selon le modèle :

- d'un acier noir protégé par un recouvrement de céramique vitrifiée ou d'émail

• d'inox

1. Sur la bride est monté un réchaud électrique. Dans les chauffe-eau avec le recouvrement de céramique vitrifiée est monté un protecteur de magnésium.

Le réchaud électrique sert à réchauffer l'eau dans le réservoir et son activité est dirigée par le thermostat qui soutient automatiquement une température déterminée.

L'appareil a un dispositif incorporé (un limiteur thermique) qui le protège en le débranchant du réseau électrique lorsque la température de l'eau dépasse les valeurs prédéterminées.

1. La soupape de sûreté empêche le vidage complet de l'appareil en cas d'arrêt de l'alimentation de l'eau froide du réseau hydraulique. Elle protège l'appareil de la hausse de pression dans la cuve jusqu'aux valeurs prédéterminées lors du cycle de chauffage (! Quand la température augmente, l'eau subit une expansion thermique ce qui provoque la hausse de la pression dans le chauffe-eau) par échappement de l'excédent par le drain.

La soupape de sûreté ne peut pas protéger l'appareil en cas d'alimentation d'une pression plus haute par la conduite d'eau que celle mentionnée pour le fonctionnement correct de l'appareil.

L'alimentation du réseau de plomberie de l'appareil avec de l'eau sous pression plus élevée que celle qui est déclarée dans cette notice d'utilisation peut l'endommager. Dans ce cas, la garantie devient nulle et le fabricant n'assume pas la responsabilité pour tous les dommages causés.

ATTENTION! L'installation et le raccordement incorrects de l'appareil peuvent le rendre dangereux pour la santé et la vie des utilisateurs. Il pourra causer des conséquences graves et durables, y compris, mais sans s'y limiter, des handicaps et/ou la mort. Cela peut aussi causer des dommages matériels à leurs biens (dommages/destruction), ainsi qu'à des tiers, causés y compris, sans s'y limiter, par l'inondation, l'explosion et l'incendie.

L'installation, le raccordement à la tuyauterie et au réseau électrique, ainsi que sa mise en service doit être effectuée uniquement et seulement par des électriciens et des techniciens qualifiés pour la réparation et l'installation de l'appareil, ayant acquis leur licence sur le territoire de l'État où sont effectuées l'installation et la mise en service de l'appareil et conformément à la réglementation applicable dans ce pays.

1. Montage

On recommande le montage de l'appareil le plus près possible du lieu d'utilisation pour réduire les pertes de chaleur dans la tuyauterie. En le montant dans une salle de bain, il faut l'installer dans un emplacement où on ne pourrait pas le verser directement avec la douche.

Chauffe-eau verticaux - GCV (fig. 1a, tableau 1) - Fixation au mur : l'appareil s'accroche à l'aide des plaques montées sur son corps (si elles ne sont pas fixées au corps, il faut les monter avec les vis fournies). L'accrochage se fait à l'aide de deux pattes (d'un calibre de 10 mm) fixées solidement au mur (elles ne sont pas incluses dans l'ensemble des pièces d'accrochage). La construction des plaques des chauffe-eau verticaux est universelle et permet une distance entre les pattes de 220 à 310 mm – fig. 1a.

Chauffe-eau horizontaux - GCH et GCR - (fig. 1b, 1c). Pour les chauffe-eau horizontaux, les distances entre les pattes varient selon les différents volumes et sont indiquées dans le tableau 2 joint à la figure 1b et le tableau 3 joint à la figure 1c.

Pour éviter les dommages subis par le client ou par des tiers en cas de panne dans le système d'alimentation en eau chaude, il est obligatoire de monter l'appareil dans des endroits disposant d'une isolation de la tuyauterie et d'un drainage. En aucun cas, ne placez pas sous l'appareil des articles qui ne sont pas résistants à l'eau. Si l'appareil est monté dans un endroit sans isolation de plancher, il est nécessaire de poser sous le chauffe-eau un bac d'égouttement et de prévoir un conduit raccordé à un drain.

NOTE : LE BAC N'EST PAS INCLUS DANS L'ENSEMBLE, IL EST CHOISI PAR LE CLIENT.

Le fabricant n'est pas responsable des dommages causés par le non-respect des conditions décrites ci-dessus.

2. Raccordement au réseau hydraulique

Fig. 4.

Où : 1 – Tuyau d'alimentation ; 2 – Soupape ; 3 – Valve réductrice (quand la pression dans la conduite d'eau est supérieure à 0,7 MPa) ; 4 – Robinet d'arrêt ; 5 – Réservoir d'expansion sur la canalisation ; 6 – Tuyau d'eau ; 7 – Robinet de vidange d'un chauffe-eau.

Lors du raccordement du chauffe-eau au réseau hydraulique, il faut observer les signes colorés (les mamelons) des tubes : le bleu – pour l'eau froide, le rouge – pour l'eau chaude.

Il est obligatoire de monter la soupape originale fournie avec le chauffe-eau. Elle doit être montée à l'entrée de l'eau froide en conformité avec la flèche sur son corps qui indique le sens de l'eau qui arrive. N'installez aucune robinetterie entre le chauffe-eau et la soupape de sûreté. Exception : si les réglementations (les normes) locales exigent le montage d'une soupape de sécurité ou d'un dispositif de protection différents (conformément aux normes EN 1487 ou EN 1489), ce dispositif doit être acheté séparément. Les dispositifs conformes à la norme EN 1487 exigent une pression maximale de fonctionnement égale à 0,7 MPa. Pour les autres soupapes de sécurité, la pression calibrée doit être inférieure de 0,1 MPa à celle indiquée sur la plaque signalétique de l'appareil. Dans ce cas, le montage de la soupape de sécurité fournie avec l'appareil est interdit.

La présence d'autres soupapes (usées) peut provoquer une panne dans votre appareil ; il est donc obligatoire de les éliminer.

Le remplacement ou la modification de la groupe de sécurité qui se trouve entre le clapet anti-retour (le dispositif de protection) et l'appareil est inadmissible !

Le vissage de la soupape aux filets dont la longueur est plus de 10 mm est inadmissible parce que cela peut provoquer une panne de votre soupape et peut être dangereux pour votre appareil.

Le clapet anti-retour et les tuyaux de la canalisation menant vers le chauffe-eau doivent être protégés contre le gel. S'il est utilisé un tuyau flexible de drainage, son extrémité libre doit être ouverte à (ne pas être immergée sous l'eau). Le tuyau flexible doit aussi être protégé contre le gel.

Le remplissage du chauffe-eau s'effectue par l'ouverture du robinet situé sur le tuyau d'alimentation en eau froide et du robinet d'eau chaude du mélangeur. Lorsque de l'eau commencera à couler de façon uniforme du mélangeur, cela signifiera que le réservoir est plein. Donc, vous pouvez fermer le robinet d'eau chaude.

Quand il est nécessaire de vider le réservoir, il faut d'abord couper l'alimentation en électricité du chauffe-eau. Interrompez l'arrivée d'eau à l'appareil. Ouvrez le robinet à eau chaude du robinet mélangeur. Ouvrez le robinet 7 (figure 4) pour couler toute la quantité d'eau par le chauffe-eau. Au cas où dans l'installation n'est pas installé un robinet de ce genre, le chauffe-eau peut être vidangé directement par le tuyau d'entrée et tout d'abord d'être retiré de la conduite d'eau.

Au cours de démontage de la bride il est normal de voir s'écouler quelques litres d'eau restés dans la cuve.

Pendant la vidange du chauffe-eau, il faut prendre des mesures préalables pour éviter les dommages de l'eau coulante.

Si la pression dans la tuyauterie de raccordement est supérieure à celle indiquée sous paragraphe I en haut, l'installation d'une soupape de réduction de pression est nécessaire, sinon le chauffe-eau ne fonctionnera pas correctement. Le fabricant n'assume aucune responsabilité relative aux dommages causés par l'exploitation incorrecte de l'appareil.

3. Branchement électrique.

Avant de l'alimenter en électricité, assurez-vous que le réservoir est plein d'eau.

3.1. Pour les modèles fournis avec un cordon d'alimentation et une fiche mâle, le branchement s'effectue par l'enclenchement dans la prise de courant. Le débranchement s'effectue après la sortie de la fiche mâle de la prise de courant.

La prise de courant doit être proprement connectée à un circuit séparé muni d'un fusible. Elle doit être reliée à la terre.

3.2. Chauffe-eaux équipés d'un cordon d'alimentation sans fiche. L'appareil doit être raccordé à un circuit électrique séparé de l'installation électrique fixe, muni d'un fusible de protection de 16A de courant nominal (20A pour une puissance > 3700W). Le raccordement doit être permanent, sans prise de courant. Le circuit d'alimentation doit être muni d'un fusible de protection et d'un dispositif intégré qui assure l'isolation de l'ensemble des pôles dans le cas de surtension de catégorie III. Le branchement du cordon d'alimentation doit être effectué comme suit :

• Raccorder le fil marron au conducteur de phase de l'installation électrique (portant la lettre « L »).
• Raccorder le fil bleu au conducteur neutre de l'installation électrique (portant la lettre « N »).
• Raccorder le fil jaune/vert au conducteur de protection de l'installation électrique (portant le symbole (1L)).

3.3. Chauffe-eau sans cordon d'alimentation

L'appareil doit être raccordé à un circuit électrique séparé de l'installation électrique fixe, muni d'un fusible de protection de 16A de courant nominal (20A pour une puissance > 3700W). Le raccordement doit être effectué avec des conducteurs rigides en cuivre - câble 3x2,5 mm² pour une puissance totale de 3000W (câble 3x4,0 mm² pour une puissance > 3700W).

Dans le circuit électrique d'alimentation de l'appareil, il est nécessaire d'incorporer un dispositif qui assure le débrayage de tous les pôles dans les conditions d'une surtension de la catégorie III.

Pour monter le câble électrique d'alimentation au chauffe-eau, il faut enlever le couvercle en plastique.

Le raccordement des fils d'alimentation doit correspondre aux signes mentionnés sur les bornes comme suit :

• la phase au signe A ou A1 ou L ou L1

• le neutre au signe N (B ou B1 ou N1)

- Il est obligatoire de connecter le câble de protection à un raccord fileté, indiqué par le signe ⏚

Après le montage, il faut remettre le couvercle en plastique à sa place. Voir la figure 3 :

TS - limiteur thermique ; TR - thermorégulateur ; S - interrupteur (pour les modèles qui en ont) ; R - résistance ; IL - voyant lumineux ; F - bride.

V. PROTECTION CATHODIQUE – UNE ANODE DE MAGNÉSIUM (POUR LES CHAUFFE-EAU DONT LA CUVE EST COUVERTE D'UN REVÊTEMENT DE CÉRAMIQUE VITRIFIÉE OU D'ÉMAIL)

Le protecteur de magnésium protège la surface du réservoir de la corrosion. C'est un élément consommable qui doit être remplacé annuellement.

Compte tenu de l'exploitation continue de votre chauffe-eau, le fabricant vous conseille de faire inspecter l'état de l'anode de magnésium par un technicien qualifié et de la remplacer si nécessaire. Cette opération peut être effectuée lors de l'entretien périodique de l'appareil. Pour le remplacement, adressez-vous au service agréé.

VI. MISE EN ROUTE DE L'APPAREIL.

Avant de mettre votre chauffe-eau en service pour la première fois, assurez-vous qu'il est correctement branché au circuit électrique et qu'il est rempli d'eau.

1. Chauffe-eaux avec contrôle BOOST

1.1. Éléments de commande

Fig. 2 où :

1 – Touche à interrupteur à clé (pour les modèles à clé)

2 - Voyants électriques

3 - Poignée pour le thermorégulateur (intégrée avec la touche de la clé électrique).

1.2. Mise en marche de l'appareil.

Le chauffe-eau est mis en marche à l'aide du dispositif intégré dans l'installation tel que décrit au sous-paragraphe 3 du paragraphe V, ou en connectant la fiche à la prise de courant (si le modèle est équipé d'un cordon avec une fiche).

La fonction BOOST est activée au moyen de la touche de la clé électrique. La touche de la clé électrique de l'appareil est en relief et est marquée d'un signe ⬤.

Pour activer la fonction BOOST, appuyez sur la touche jusqu'à ce qu'elle s'arrête, puis relâchez-la. La touche reste enfoncée et s'allume en rouge, indiquant que l'appareil est allumé et qu'il fonctionnera à la puissance maximale.

La puissance de chauffage maximale est indiquée sur la plaque signalétique de l'appareil.

La touche reste allumée en permanence jusqu'à ce que l'eau de l'appareil se réchauffe. La touche s'éteint lorsque la température d'eau définie est atteinte et le thermostat coupe le chauffe-eau.

Pour désactiver la fonction BOOST, appuyez sur la touche jusqu'à ce qu'elle s'arrête, puis relâchez-la. La touche doit rester en saillie et le voyant s'éteint (si l'appareil est en mode de chauffage), ce qui signifie que la fonction BOOST est désactivée. L'appareil reste en mode de fonctionnement minimal du chauffe-eau.

BOOST "OFF"

BOOST "ON"

Attention ! La touche BOOST ne s'allume que lorsque la fonction BOOST et le mode de chauffage de l'eau sont actifs. Lorsque la fonction BOOST est activée et que la température d'eau définie est atteinte, la touche BOOST n'est pas allumée. Un indice que la fonction BOOST est activée est le fait que la touche BOOST demeure enfoncée.

Lampes de contrôle (voyants de contrôle)

Ils sont allumés en couleur rouge – l'appareil est en régime de chauffage de l'eau. (Si l'appareil fonctionne sous le régime BOOST, la touche BOOST est allumée en couleur rouge.)

Ils sont allumés en couleur bleue – l'eau dans l'appareil est chauffée et le régulateur thermique/thermostat a débranché l'alimentation du chauffe-eau. (Au cas où l'appareil fonctionne sous le régime BOOST, la touche BOOST s'éteint.)

Les voyants ne sont pas allumés, lorsque :

Il n'y a pas de courant électrique qui arrive jusqu'à l'appareil, ou Le dispositif de sécurité thermique de l'appareil est désactivé – voir p. 2 ci-après

Lorsque la fonction BOOST est activée, l'appareil fonctionne à la puissance maximale pour chauffer l'eau. La fonction BOOST est recommandée lorsque vous souhaitez que l'appareil atteigne la température d'eau réglée pour une courte période de temps. Sélection du niveau de puissance pour le chauffage l'eau :

Puissance indiquée (marquée sur le panneau de l'apparell)	Touche BOOST désactivée Touche BOOST activée
1600 W 800 W 1600 W
2400 W 1200 W 2400 W

1.3. Réglage de la température

Cette fonction vous permet de sélectionner la température souhaitée. Pour faire votre choix, tournez la poignée sur le panneau en plaçant le marqueur dans la position respective (Fig.2). Pour augmenter la température, tournez dans le sens des aiguilles d'une montre.

Une fois par mois mettez la poignée en position de température maximale pendant une période d'un jour /24 heures/ (excepté dans les cas où le dispositif fonctionne en permanence continu dans ce mode) - voir Annexe - I Température maximale du thermostat. Cela garantit une meilleure hygiène de l'eau chauffée.

• Régime « Antigel »

Réglez la poignée sur la position « MIN » conformément à la Fig. 2. Avec ce réglage, l'appareil maintient une température empêchant l'eau se trouvant dans le chauffe-eau de geler.

IMPORTANT : L'alimentation électrique de l'appareil doit être assurée – l'appareil doit être branché au réseau électrique. La soupape de sécurité et la conduite qui la relie à l'appareil doivent être obligatoirement protégées contre le gel.

E Économie d'énergie

Dans ce mode, l'eau dans l'appareil aura une température d'environ 60 °C. Cela permet de réduire les pertes de chaleur.

2. Protection par température (valable pour tous les modèles).

L'appareil a un dispositif incorporé (un limiteur thermique) qui le protège en le débranchant du réseau électrique lorsque la température de l'eau dépasse les valeurs prédéterminées.

Après son activation, ce dispositif ne se régénère pas et l'appareil ne fonctionnera pas. Contactez un centre de service agréé pour résoudre le problème.

VII. ENTRETIEN

Quand le chauffe-eau fonctionne bien, sous l'influence de la haute température à la surface du réchaud, du calcaire s'accumule. Cela est la cause d'un mauvais échange de chaleur entre le réchaud et l'eau. La température à la surface du réchaud et autour de lui hausse. On entend un bruit d'eau bouillante. Le thermorégulateur commence à se mettre en marche et à s'arrêter plus fréquemment. Il est possible que la protection de température soit activée. À cause de cela, le fabricant de cet appareil recommande une inspection de votre chauffe-eau tous les deux ans dans un atelier de service après-vente autorisé ou un centre de service licencié. Elle doit consister à nettoyer le protecteur d'anode (pour les chauffe-eau avec un revêtement de céramique vitrifiée) et à le remplacer en cas de nécessité. Chaque inspection doit être notée dans le certificat de garantie. Nettoyez l'appareil avec un chiffon humide. N'employez pas de produits de nettoyage récurants ou abrasifs. Ne versez pas et ne projetez pas d'eau sur l'appareil.

Le fabricant n'assume aucune responsabilité pour tous les dommages résultant de tout manquement aux présentes instructions.

Instruction de protection de l'environnement Les vieux appareils électriques possèdent des matériaux précieux et ne doivent donc pas être jetés à la poubelle avec les ordures ménagères ! Nous vous prions de contribuer activement à la protection de l'environnement et d'apporter l'appareil dans les postes spécialisés (s'il y en a).
