MODE D'EMPLOI EYFEA1N PANASONIC

Perceuse-visseuse sans fil

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.

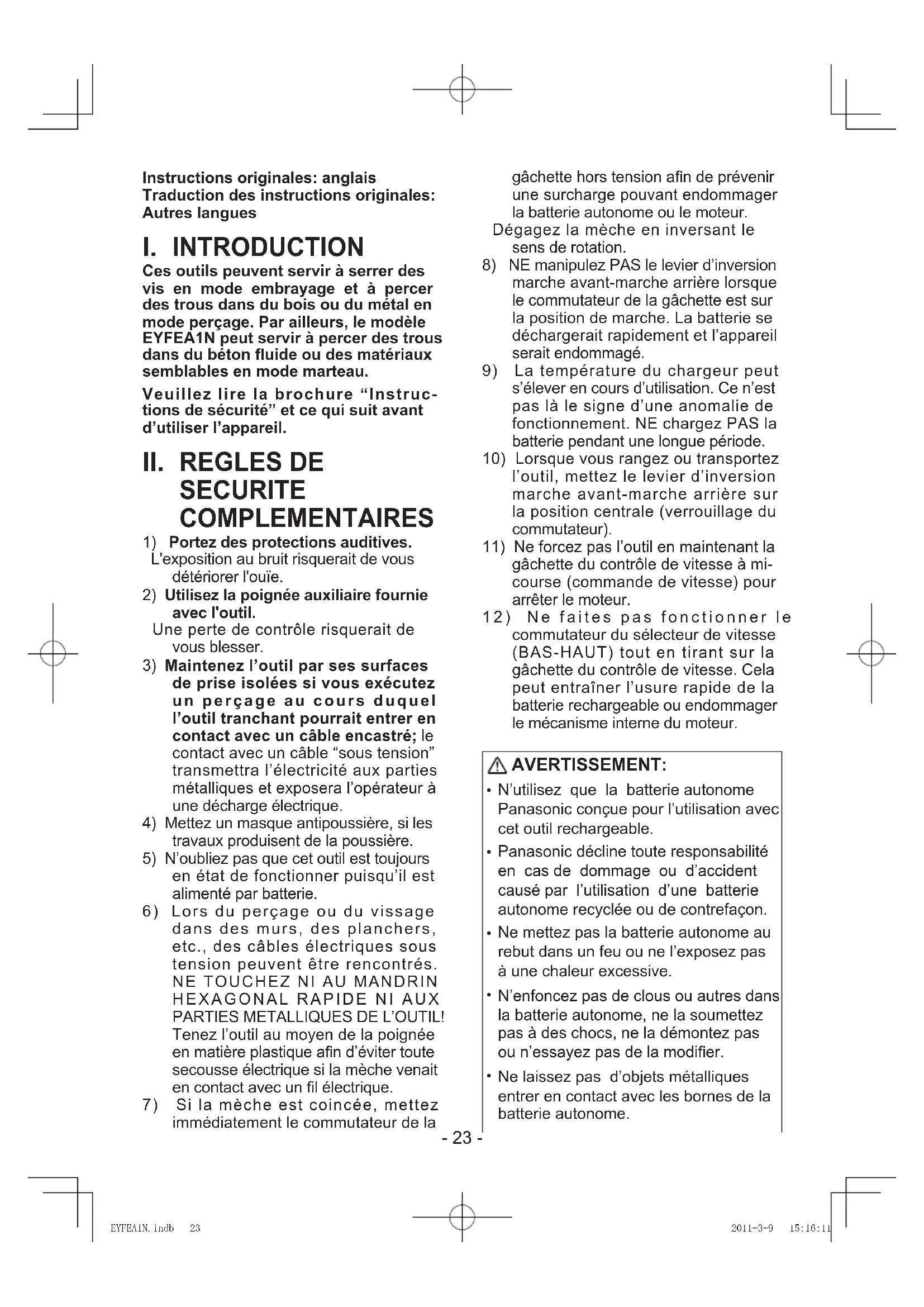

Instructions originales: anglais Traduction des instructions originales: Autres langues

I. INTRODUCTION

Ces outils peuvent servir à serrer des vis en mode embrayage et à percer des trous dans du bois ou du métal en mode perçage. Par ailleurs, le modèle EYFEA1N peut servir à percer des trous dans du béton fluide ou des matériaux semblables en mode marteau.

Veuillez lire la brochure "Instructions de sécurité" et ce qui suit avant d'utiliser l'appareil.

II. REGLES DE SECURITE COMPLEMENTAIRES

1) Portez des protections auditives.
L'exposition au bruit risquerait de vous détériorer l'ouïe.
2) Utilisez la poignée auxiliaire fournie avec l'outil.
Une perte de contrôle risquerait de vous blesser.
3) Maintenez l'outil par ses surfaces de prise isolées si vous exécutez un perçage au cours duquel l'outil tranchant pourrait entrer en contact avec un câble encastré; le contact avec un câble "sous tension" transmettra l'électricité aux parties métalliques et exposera l'opérateur à une décharge électrique.
4) Mettez un masque antipoussière, si les travaux produisent de la poussière.
5) N'oubliez pas que cet outil est toujours en état de fonctionner puisqu'il est alimenté par batterie.
6) Lors du perçage ou du vissage dans des murs, des planchers, etc., des câbles électriques sous tension peuvent être rencontrés. NE TOUCHEZ NI AU MANDRIN HEXAGONAL RAPIDE NI AUX PARTIES METALLIQUES DE L'OUTIL! Tenez l'outil au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique.
7) Si la mèche est coincée, mettez immédiatement le commutateur de la

gâchette hors tension afin de prévenir une surcharge pouvant endommager la batterie autonome ou le moteur.

Dégagez la mèche en inversant le sens de rotation.

8) NE manipulez PAS le levier d'inversion marche avant-marche arrière lorsque le commutateur de la gâchette est sur la position de marche. La batterie se déchargerait rapidement et l'appareil serait endommagé.
9) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas là le signe d'une anomalie de fonctionnement. NE chargez PAS la batterie pendant une longue période.
10) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant-marche arrière sur la position centrale (verrouillage du commutateur).
11) Ne forcez pas l'outil en maintenant la gâchette du contrôle de vitesse à micourse (commande de vitesse) pour arrêter le moteur.
12) Ne faites pas fonctionner le commutateur du sélecteur de vitesse (BAS-HAUT) tout en tirant sur la gâchette du contrôle de vitesse. Cela peut entraîner l'usure rapide de la batterie rechargeable ou endommager le mécanisme interne du moteur.

⚠ AVERTISSEMENT:

• N'utilisez que la batterie autonome Panasonic conçue pour l'utilisation avec cet outil rechargeable.
• Panasonic décline toute responsabilité en cas de dommage ou d'accident causé par l'utilisation d'une batterie autonome recyclée ou de contrefaçon.
• Ne mettez pas la batterie autonome au rebut dans un feu ou ne l'exposez pas à une chaleur excessive.
• N'enfoncez pas de clous ou autres dans la batterie autonome, ne la soumettez pas à des chocs, ne la démontez pas ou n'essayez pas de la modifier.

• Ne laissez pas d'objets métalliques entrer en contact avec les bornes de la batterie autonome.

• Ne transportez pas ou ne rangez pas la batterie autonome dans un recipient contenant des clous ou tout autre objet métallique.

• Ne chargez pas la batterie autonome dans un endroit où la température est élevée comme à proximité d'un feu ou à la lumière directe du soleil. Sinon la batterie peut surchauffer, prendre feu ou exploser.
• N'utilisez que le chargeur dédié pour charger la batterie autonome. Sinon, la batterie peut fuir, surchauffer ou exploser.
• Après avoir retiré la batterie autonome de l'outil ou du chargeur, remettez toujours le couverclede la batterie autonome en place. Sinon, les contacts de la batterie peuvent se mettre en court-circuit, entraînant le risque d'un incendie.
• Si la batterie autonome s'est détériorée, la remplacer par une batterie neuve. L'utilisation prolongée d'une batterie autonome endommagée peut provoquer des dégagements de chaleur, un départ de feu ou l'explosion de la batterie.

Symbole Signification
V Volts
---	Courant continu
n_o	Vitesse sans charge
...min ^-1	Révolutions ou alternances par minute
Ah	Capacité électrique de la batterie autonome
	Rotation seulement
	Pour réduire les risques de blessures, l'utilisateur doit lire et comprendre le mode d'emploi.
	Pour l'utilisation à l'intérieur seulement.

III. MONTAGE

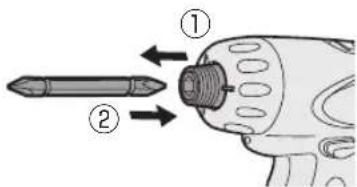

Fixation ou retrait d'une mèche

REMARQUE:

Lors de l'installation ou de l'enlèvement d'une mèche, débranchez la batterie autonome de l'outil ou placez le commutateur sur la position centrale (verrouillage du commutateur).

1. Accessoire

① Tout en tirant le porte-mèche
② Insérez la mèche
③ Puis relâchez le porte-mèche

① Tout en tirant le porte-mèche
② Retirez la mèche

Fixation ou retrait de la bat- terie autonome

1. Pour raccorder la batterie autonome: Introduisez soigneusement la batterie autonome dans le corps principal.

1. Pour retirer la batterie autonome: Appuyez sur le bouton situé sur le côté pour libérer la batterie autonome.

Bouton

IV. FONCTIONNEMENT [Corps principal]

Fonctionnement du commutateur

1. La vitesse augmente à mesure où la gâchette est enfoncée. Lors du début d'un travail, appuyez légèrement sur la gâchette pour commencer par une rotation lente.
2. Un contrôleur électronique de retour est utilisé pour donner un couple de serrage fort, même à basse vitesse.
3. Le frein fonctionne lorsque la gâchette est relâchée et le moteur s'arrête immédiatement.

REMARQUE:

Lorsque le frein fonctionne, un bruit de freinage peut se faire entendre. Ceci est normal.

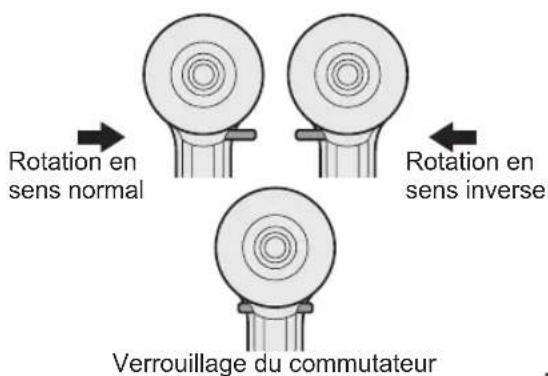

Utilisation du commutateur et du levier d'inversion marche avant-marche arrière

Rotation en sens normal Rotation en sens inverse Verrouillage du commutateur

MISE EN GARDE:

Pour prévenir tout dégât, n'actionnez pas le levier d'inversion marche avantmarche arrière tant que la mèche n'a pas complètement terminé de tourner.

Utilisation du commutateur pour une rotation en sens normal

1. Poussez le levier pour obtenir une rotation en sens normal.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. La vitesse augmente à mesure où la gâchette est enfoncée pour un serrage de vis et un perçage efficaces. Le frein fonctionne et le mandrin s'arrête immédiatement lorsque la gâchette est relâchée.
4. Ramenez le levier en position centrale lorsque vous n'utilisez plus l'outil (verrouillage du commutateur).

Utilisation du commutateur de rotation en sens inverse

1. Poussez le levier pour obtenir une rotation en sens inverse. Avant d'utiliser l'outil, vérifiez le sens de rotation.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. Ramenez le levier en position centrale lorsque vous n'utilisez plus l'outil (verrouillage du commutateur).

Réglage du couple de serrage de l'embrayage

Ajustez le couple de serrage sur l'un des 21 réglages de l'embrayage ou sur la position "2".

Utilisation pour le perçage

• Lorsque l'outil est utilisé pour le perçage, positionnez l'embrayage sur "2"
• Utilisez une mèche conçue pour le perçage.

MISE EN GARDE:

Placez le repère d'embrayage dans la position correcte avant de commencer à utiliser l'appareil.

Réglage	Couple	Utilisation
1	Environ : 0,3 N·m(3,0 kgf-cm ou 2,6 in-lbs)	Pour serrer des vis
5	Environ : 1,0 N·m(11 kgf-cm ou 8,8 in-lbs)
9	Environ : 1,8 N·m(18 kgf-cm ou 15,9 in-lbs)
13	Environ : 2,5 N·m(26 kgf-cm ou 22,1 in-lbs)
17	Environ : 3,3 N·m(33 kgf-cm ou 29,2 in-lbs)
21	Environ : 4,0 N·m(41 kgf-cm ou 35,4 in-lbs)
	Environ : 6 N·m(61 kgf-cm ou 5,1 in-lbs)	Pour serrer solidement des vis et percer

- Lorsque vous utilisez l'outil à des vitesses élevées, réglez l'embrayage sur 10 ou moins. (L'outil s'arrête au couple maximum de 1,5 N·m (15 kgf·cm) lorsque le repère est supérieur.)

- La fonction d'extinction automatique peut être inopérante avec des réglages d'embrayage élevés lorsque la puissance de la batterie diminue. Le cas échéant, rechargez la batterie.

Sélection de la vitesse

Choisissez une vitesse basse ou haute correspondant à l'utilisation désirée.

HOOG LAAG

Plus la gâchette de contrôle de vitesse variable est tirée, plus la vitesse augmente.

MISE EN GARDE:

- Vérifiez le commutateur de selection de vitesse avant l'utilisation.

- Utilisez à basse vitesse lorsqu'un couple de serrage élevé est nécessaire pendant le fonctionnement. (L'utilisation à haute vitesse lorsqu'un couple de serrage élevé est nécessaire peut entraîner une panne du moteur.)

- Ne faites pas fonctionner le commutateur du sélecteur de vitesse (BAS-HAUT) en tirant sur la gâchette de contrôle de vitesse. Cela peut entraîner l'usure rapide de la batterie autonome ou endommager le mécanisme interne du moteur.

* Reportez-vous aux caractéristiques techniques pour les "CAPACITES MAXIMUM RECOMMANDEES".

MISE EN GARDE:

• Afin d'empêcher la température de la surface de l'outil d'augmenter excessivement, ne faites pas fonctionner l'outil continuellement en utilisant deux batteries autonomes ou plus. L'outil a besoin d'une période de refroidissement avant de passer à une autre batterie autonome.
• Ne fermez pas les évents sur le côté du corps de l'outil pendant le fonctionnement. Sinon le fonctionnement de la machine peut être affecté négativement et une panne peut s'ensuivre.
• NE forcez PAS l'outil (le moteur). Cela peut endommager l'appareil.
• Utilisez l'outil de façon à ce que l'air des évents ne soit pas soufflé directement sur votre peau. Sinon, cela peut vous brûler.

Fonction de verrouillage de la mèche

1. Sans engager le commutateur de la gâchette et avec un mèche tournevis verrouillée en place, l'outil peut être utilize comme un tournevis manuel (jusqu'à 5 N·m, 51 kgf-cm, 44.3 in-lbs).

Le mandrin présentera un peu de jeu, mais ceci n'est pas un mauvais fonctionnement.

1. Cette caractéristique est pratique pour serrer les vis qui nécessitent un couple de serrage plus important que le couple de serrage maximum du tournevis (position sur 2 l'embrayage), pour s'assurer du serrage d'une vis ou pour desserrer une vis extrêmement serrée.

Comment utiliser l'anneau d'accrochage

⚠ AVERTISSEMENT!

• Lorsque l'unité principale est tenue par l'anneau d'accrochage, évitez de sauter ou de courir. L'anneau pourrait glisser et l'unité principale pourrait tomber. Cela pourrait entraîner un accident ou des blessures.
• Lorsque l'anneau d'accrochage n'est pas utilisé, veillez à le remettre dans sa position initiale. L'anneau d'accrochage pourrait se prendre dans quelque chose. Cela pourrait entraîner un accident ou des blessures.
• Lorsque l'appareil est accroché grâce à l'anneau d'accrochage, ne fixez pas de mèche autre qu'une mèche de serrage sur l'appareil. Un objet pointu tel qu'une mèche de perçage pourrait entraîner un accident ou des blessures.
• Utilisez un dispositif d'accrochage (mousqueton ou autre) qui ne se défait pas facilement. Si l'appareil tombe, il peut provoquer un accident.

Utilisation de l'anneau d'accrochage

1. Faites pivoter l'anneau d'accrochage.

1. Fixez l'anneau au dispositif d'accrochage.

- Utilisez un dispositif d'accrochage (mousqueton ou autre) qui ne se défait pas facilement. Si l'appareil tombe, il peut provoquer un accident. - Veillez à ne pas heurter les éléments environnants lorsque vous utilisez l'anneau d'accrochage.

Dispositif d'accrochage

1. Rabattez l'anneau d'accrochage après utilisation.
   • Couvercle du verrouillage de l'embrayage

Le couvercle du verrouillage de l'embrayage vous permet de verrouiller l'embrayage au réglage sélectionné.

Fixation du couvercle

1. Sélectionnez le réglage d'embrayage pour l'application.
2. Fixez le couvercle du verrouillage de l'embrayage.

- Alignez la marque triangulaire sur le couvercle avec la marque de sélection de gradation sur la perceuse et fixez.

Marque triangulaire

Marque de sélection de gradation

Serrage de la vis pour immobiliser le couvercle.

- Utilisez un tournevis à main. Trop serrer la vis peut endommager le couvercle.

* N'utilisez que la vis accompagnant le couvercle du verrouillage de l'embrayage.

Enlèvement du couvercle

1. Retirez le couvercle du verrouillage de l'embrayage.

Tirez la gâchette. La lumière éclaire avec un courant de très faible intensité qui n'affecte pas négativement la performance de l'outil

ou la capacité de la batterie pendant son utilisation.

MISE EN GARDE:

• La lumière DEL incorporée est conçue pour éclairer temporairement la petite zone de travail.
• Ne l'utilisez pas comme remplacement d'une torche normale, elle n'est pas assez lumineuse.

Mise en garde: NE REGARDEZ PAS DIRECTEMENT FAISCEAU.

L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux spécifiés dans ce manuel peut entraîner l'exposition à de dangereuses radiations.

E

Fonction d'extinction automatique

• La fonction d'extinction automatique est conçue pour empêcher un affaiblissement du couple de serrage dû à la chute de tension de la batterie. Une fois activé, l'outil cesse de fonctionner tant que la batterie n'est pas chargée (ou remplacée par une neuve), même si vous enfoncez la gâchette.
• La lumière DEL clignote lorsque la fonction d'extinction automatique est activée.
• Lorsque la lumière DEL se met à clignoter, il est recommandé de charger la batterie (ou de la remplacer par une neuve) immédiatement.
• Veillez à charger complètement la batterie utilisée après avoir activé la fonction d'extinction automatique. La fonction d'extinction automatique risquerait autrement de ne pas être correctement désactivée.

[Batterie]

Pour une utilisation correcte de la batterie autonome

Batterie autonome Li-ion

• Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisée.
• Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de tout corps étranger comme de la poussière et de l'eau, etc. Nettoyez les bornes avant de charger la batterie autonome si des corps étrangers se trouvent sur les bornes.
  La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la poussière et de l'eau, etc. pendant le fonctionnement.
• Lorsque vous n'utilisez pas la batterie autonome, éloignez-la d'autres objets métalliques tels que : trombones, pieces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.
  Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.
• Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.
• Lorsque la batterie autonome est retiree du corps de l'outil, replacez immédiatement le couvercle de la batterie autonome afin d'empêcher la poussière ou la crasse de contaminer les bornes de la batterie et de provoquer un court-circuit.

Longévité des batteries autonomes

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie autonome par une neuve.

Recyclage de la batterie autonome ATTENTION:

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s'il y en a un dans votre pays.

[Chargeur de batterie]

Recharge

MISE EN GARDE:

• Si la te mp ér at ur e de l a b at ter ri e autonome descend en dessous de -10°C (14°F) environ, la charge s'arrête automatiquement afin de prévenir la dégradation de la batterie.
• Le niveau de température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F).
  Si la batterie autonome est utilisée alors que sa température est inférieure à 0°C (32°F), l'outil pourrait ne pas fonctionner correctement.
• Lorsqu'une batterie autonome froide (endessous de 0°C (32°F)) doit être recharge dans une pièce chaude, laissez la batterie autonome dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante.
• Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.

Pour éviter les risques d'incendie ou d'endommagement du chargeur de batterie.

• N'utilisez pas de source d'alimentation provenant d'un générateur de moteur.
• Ne bouchez pas les trous d'aération du chargeur et de la batterie autonome.
• Débranchez le chargeur lorsque vous ne l'utilisez pas.

REMARQUE:

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez à bien charger complètement la batterie avant son utilisation.

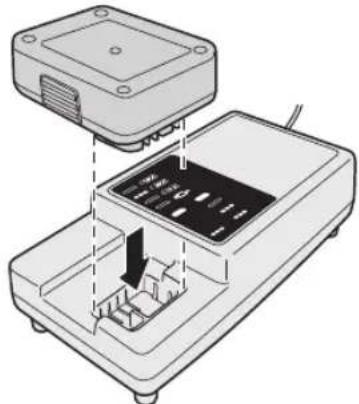

Chargeur de batterie

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.
2. Introduisez soigneusement la batterie autonome dans le chargeur.

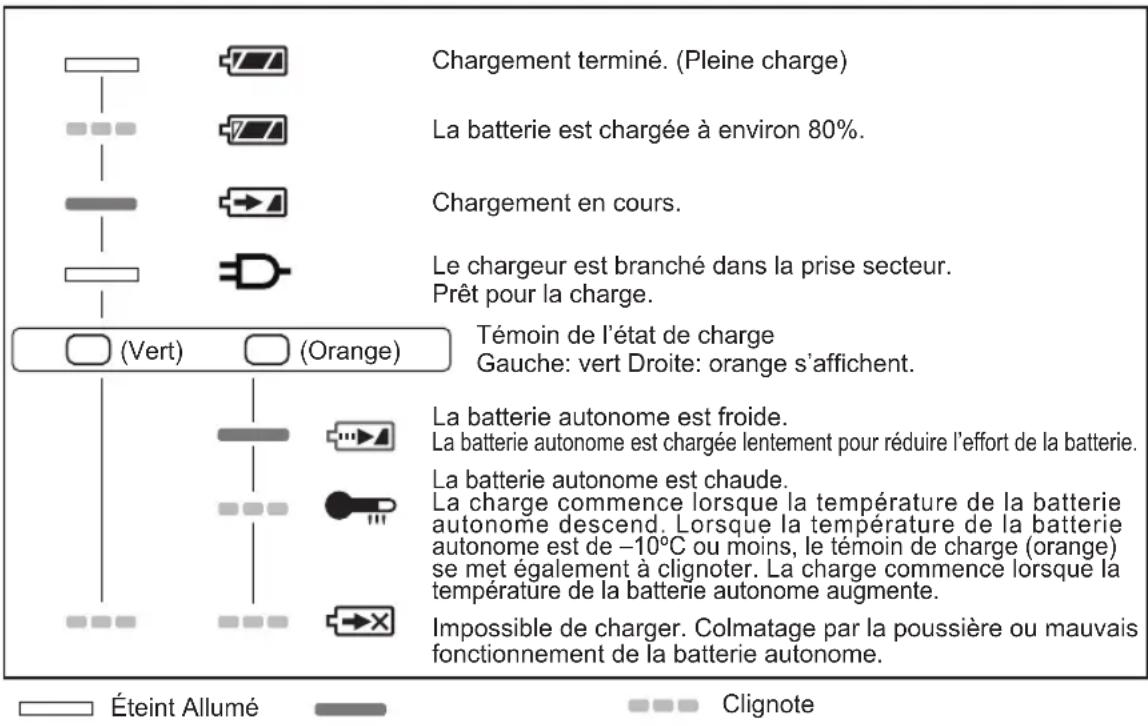

1. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.

- La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge commence alors automatiquement.

1. Le témoin de charge (vert) clignote lentement dès que la batterie est chargée à environ 80%.
2. Lorsque le chargement est terminé, le témoin de charge de couleur verte s'éteint.
3. Lorsque la température de la batterie autonome est de 0°C ou moins, la batterie autonome prend plus longtemps à charger que la durée standard.

Même lorsque la batterie est complètement chargée, elle n'aura qu'environ 50% de la puissance d'une batterie complètement chargée à une température de fonctionnement normale.

1. Consultez un distributeur agréé si le témoin de charge (vert) ne s'éteint pas.
2. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le témoin de charge de couleur verte s'éteindra.

INDICATION DU VOYANT

Chargement terminé. (Pleine charge) La batterie est chargée à environ 80%. Chargement en cours. Le chargeur est branché dans la prise secteur. Prêt pour la charge. (Témoin de l'état de charge Gauche: vert Droite: orange s'affichent. (Vert) (Orange) La batterie autonome est froide. La batterie autonome est chargée lentement pour réduire l'effort de la batterie. La batterie autonome est chaude. La charge commence lorsque la température de la batterie autonome descend. Lorsque la température de la batterie autonome est de -10°C ou moins, le témoin de charge (orange) se met également à clignoter. La charge commence lorsque la température de la batterie autonome augmente. Impossible de charger. Colmatage par la poussière ou mauvais fonctionnement de la batterie autonome. Éteint Allumé Clignote

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Cd

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

V. ENTRETIEN

Nettoyez l'appareil au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatile.

Au cas où l'intérieur de l'outil ou du bloc batterie serait exposé à de l'eau, enlevez l'eau et laissez sécher dès que possible.

Enlevez soigneusement toutes saletés ou limailles de fer qui s'accumulent à l'intérieur de l'outil. Si vous rencontrez des problèmes lors de l'utilisation de l'outil, prenez contact avec votre centre de service agréé le plus proche.

VI. ACCESSOIRES

Utilisez uniquement des mèches convenant à la taille du mandrin utilisé.

VII. APPENDICE

CAPACITES MAXIMUM RECOMMANDEES

Modèle EYFEA1N
Vissage de vis	Vis pour machine	Bas M5
		Haut M4

VIII. CARACTERISTIQUES TECHNIQUES UNITE PRINCIPALE

Modèle EYFEA1N
Tension du moteur 7,2 V CC
Vitesse sans charge	Bas 0 - 300 min	^-1 (rpm)
	Haut 0 - 900 min	^-1 (rpm)
Couple de serrage maximum	Bas 6,0 N·m (61 kgf-cm, 53,24 in-lbs)
	Haut 2,0 N·m (20 kgf-cm, 17,75 in-lbs)
Couple de serrage de l'embrayage		Environ 0,3 N·m (3 kgf-cm, 2,6 in-lbs) – 4,0 N·m (41 kgf-cm, 35,6 in-lbs)
Longueur totale 145 mm (5-7/10")
Poids (avec la batterie autonome) 0		,63 kg (1,39 lbs)

BATTERIE AUTONOME

Modèle EY9L20
Stockage de la batterie Li-ion
Tension de la batterie 7,2 V CC (3,6 V × 2 piles)
Durée de chargement	Utilisable: 35 minutes
	Plein: 60 minutes

REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre région. Veuillez vous reporter au catalogue général le plus récent. Pour obtenir le nom et l'adresse du revendeur, veuillez consulter la carte de garantie incluse.

CHARGEUR DE BATTERIE

Modèle EY0L20
Puissance nominale Voir la	plaque signalétique se trouvant sur le côté inférieur du chargeur.
Poids 0,43 kg (0,951 lbs)

REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre région. Veuillez vous reporter au catalogue général le plus récent.

REMARQUE: Pour obtenir le nom et l'adresse du revendeur, veuillez consulter la carte de garantie incluse.

Ces outils peuvent être utilisés pour serrer des vis en mode embrayé, et pour percer des trous dans du bois et du métal en mode perceuse. Le modèle EYFEA1N peut aussi être utilisé pour percer des trous dans du béton mou et des matériaux similaires en mode percussion.

① Mens du drar ut bil-holderen
② Tar du ut biten

Rotation en sens normal Rotation en sens inverse Verrouillage du commutateur

TÄRKEÄ HUOMAUTUS:
