BRUKSANVISNING EYFEA1N PANASONIC

Sladdlös skruvdragare & borrmaskin

Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning.

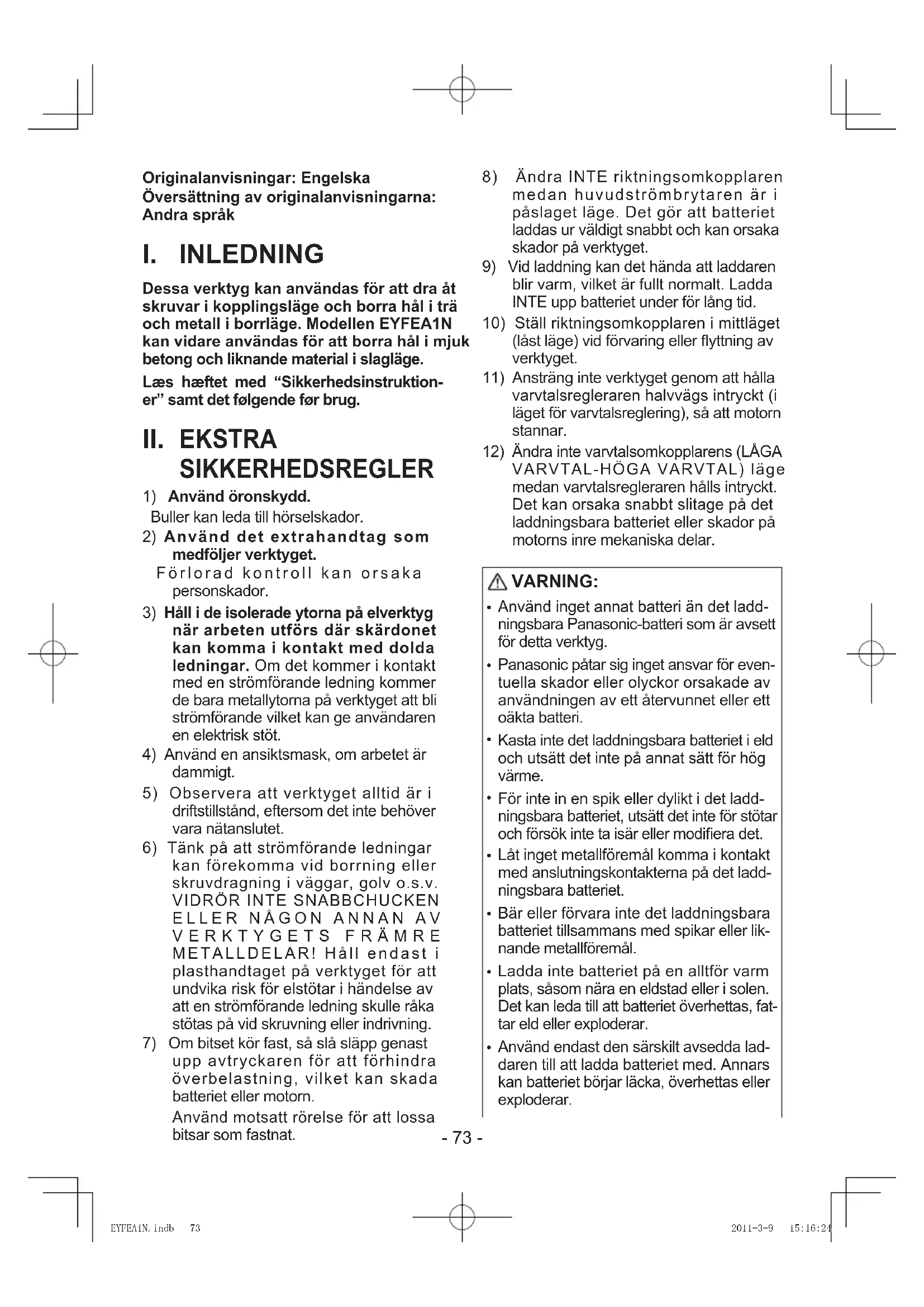

Originalanvisningar: Engelska Översättning av originalanvisningarna: Andra språk

I. INLEDNING

Dessa verktyg kan användas för att dra åt skruvar i kopplingsläge och borra hål i trä och metall i borrläge. Modellen EYFEA1N kan vidare användas för att borra hål i mjuk betong och liknande material i slagläge.

1) Använd öronskydd.

Buller kan leda till hörselskador.

2) Använd det extrahandtag som medföljer verktyget.

Förlorad kontroll kan orsaka personskador.

3) Håll i de isolerade ytorna på elverktyg när arbeten utförs där skärdonet kan komma i kontakt med dolda ledningar. Om det kommer i kontakt med en strömförande ledning kommer de bara metallytorna på verktyget att bli strömförande vilket kan ge användaren en elektrisk stöt.

4) Använd en ansiktsmask, om arbetet är dammigt.

5) Observera att verktyget alltid är i driftstillständ, eftersom det inte behöver vara nätanslutet.

6) Tänk på att strömförande ledningar kan förekomma vid borrning eller skruvdragning i väggar, golv o.s.v. VIDRÖR INTE SNABBCHUCKEN ELLER NÅGON ANNAN AV VERKTYGETS FRÄMRE METALLDELAR! Håll endast i plasthandtaget på verktyget för att undvika risk för elstötar i händelse av att en strömförande ledning skulle råka stötas på vid skruvning eller indrivning.

7) Om bitset kör fast, så slå släpp genast upp avtryckaren för att förhindra överbelastning, vilket kan skada batteriet eller motorn.

Använd motsatt rörelse för att lossa bitsar som fastnat.

8) Ändra INTE riktningsomkopplaren medan huvudströmbrytaren är i påslaget läge. Det gör att batteriet laddas ur väldigt snabbt och kan orsaka skador på verktyget.

9) Vid laddning kan det hända att laddaren blir varm, vilket är fullt normalt. Ladda INTE upp batteriet under för lång tid.

10) Ställ riktningsomkopplaren i mittläget (läst läge) vid förvaring eller flyttning av verktyget.

11) Ansträng inte verktyget genom att hålla varvtalsregleraren halvvägs intryckt (i läget för varvtalsreglering), så att motorn stannar.

12) Ändra inte varvtalsomkopplarens (LÄGA VARVTAL-HÖGA VARVTAL) läge medan varvtalsregleraren hålls intryckt. Det kan orsaka snabbt slitage på det laddningsbara batteriet eller skador på motorns inre mekaniska delar.

WARNING:

- Använd inget annat batteri än det laddningsbara Panasonic-batteri som är avsett för detta verktyg.

- Panasonic påtar sig inget ansvar för eventuella skador eller olyckor orsakade av användningen av ett återvunnet eller ett oäkta batteri.

- Kasta inte det laddningsbara batteriet i eld och utsätt det inte på annat sätt för hög värme.

- För inte in en spik eller dylikt i det laddningsbara batteriet, utsätt det inte för stötar och försök inte ta isär eller modifiera det.

- Låt inget metallföremål komma i kontakt med anslutningskontakterna på det laddningsbara batteriet.

- Bär eller förvara inte det laddningsbara batteriet tillsammans med spikar eller liknande metallföremål.

- Ladda inte batteriet på en alltför varm plats, såsom nära en eldstad eller i solen. Det kan leda till att batteriet överhettas, fattar eld eller exploderar.

- Använd endast den särskilt avsedda laddaren till att ladda batteriet med. Annars kan batteriet börjar läcka, överhettas eller exploderar.

• Sätt alltid på batteriskyddet efter att det laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan det hända att batterikontakterna kort-sluts, vilket medför risk för eldsvåda.
• Byt ut batteriet mot ett nytt efter att batteriet försämrats märkbart. Fortsatt användning av ett skadat batteri kan resultera i värme-alstring, antändning eller batterihaveri.

Symbol Betydelse
V Volt
===	Direkt ström
n_o	Tomgångsvarv
...min ^-1	Varv eller pendlingar per minut
Ah Batteriets elektriska kapacitet
	Endast rotation
	För att minska risken för skador måste användaren läsa och förstå bruksanvisningen.
	Endast för inomhusbruk.

III. MONTERING

Isättning/urtagning av bits OBSERVERA:

Koppla loss batteriet från verktyget eller ställ omkopplaren i mittläget (låst läge), när ett bits ska sättas i eller tas ur.

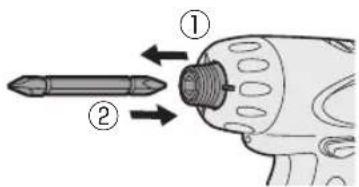

1. Isättning av bits

① Medan du drar ut bitshållaren
② Sätt i bitsen
③ Släpp bitshållaren

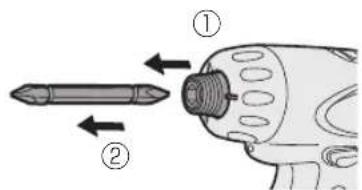

① Medan du drar ut bitshållaren
② Dra ut bitset

1. För att sätta fast batteriet: Sätt i batteriet ordentligt i verktygshuset.

1. För att ta loss batteriet: Tryck in frigöringsknappen från sidan för att ta loss batteriet.

1. Varvtalet ökar i förhållande till hur mycket avtryckaren trycks in. Påbörja ett arbete genom att trycka in avtryckaren en liten bit för att starta med långsam rotation.
2. En elektronisk återkopplingsstyrenhet sörjer för stark åtdragning även vid lågt varvtal.
3. En broms kopplas in när avtryckaren släpps upp, varpå motorn omedelbart stannar.

OBSERVERA:

När bromsen kopplas in kan ett inbromsningsljud höras. Det är helt normalt.

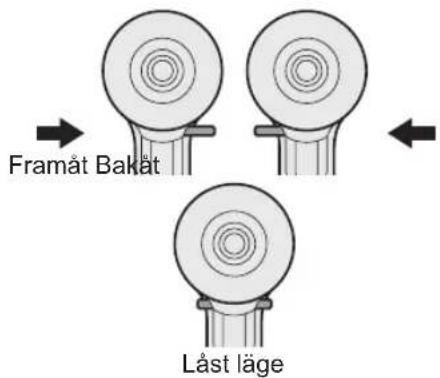

Användning av riktningsom-kopplaren och avtryckaren

Framåt Bakåt Låst läge

VIKTIGT:

Ändra inte riktningsomkopplarens läge förrän bitset har stannat helt för att undvika skador.

Drift med rotation framåt

1. Tryck riktningsomkopplaren till läget för rotation framåt.
2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.
3. Varvtalet ökar i förhållande till hur mycket avtryckaren trycks in för effektiv skruvdragning och borrning. Bromsen kopplas in och chucken stannar omedelbart, när avtryckaren släpps upp.
4. Ställ riktningsomkopplaren i mittläget (läst läge) efter avslutat arbete.

Drift med rotation bakåt

1. Tr yc k ri kt ni ng so mk op pl are n t il l läget för rotation bakåt. Kontrollera rotationsriktningen innan arbetet påbörjas.
2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.
3. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.

Inställning av kopplingens åtdragningsmoment

Ställ in kopplingens åtdragningsmoment i något av de 18 olika lägena eller läget "2".

Använd för borrning

• När den används för borrning, stall kopplingen i läge 2.
• Använd ett borrskär för borrning.

VIKTIGT:

Sätt kopplingsskalan i inpassat läge innan du börjar användningen.

Inställning	Åtdragningsmoment	Användning
1	Cirka 0,3 N·m(3,0 kgf-cm eller 2,6 in-lbs)	För att dra skruvar
5	Cirka 1,0 N·m(11 kgf-cm eller 8,8 in-lbs)
9	Cirka 1,8 N·m(18 kgf-cm eller 15,9 in-lbs)
13	Cirka 2,5 N·m(26 kgf-cm eller 22,1 in-lbs)
17	Cirka 3,3 N·m(33 kgf-cm eller 29,2 in-lbs)
21	Cirka 4,0 N·m(41 kgf-cm eller 35,4 in-lbs)
	Cirka 6 N·m(61 kgf-cm eller 53,1 in-lbs)	För att dra åt skruvar hårt och borrning

• Vid användning i höga farter sätt kopplingen till 10 eller lägre. (Driften stannar vid ett maximalt åtdragningsmoment på 1,5 N·m (15 kgf·cm) när skalan är högre.)
• The auto shut-off function may become inoperable at high clutch settings when battery power drops. Recharge the battery in that case.

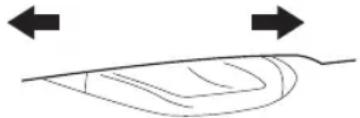

Varvtalsomkoppling

Välj lämpligt läge för låga eller höga varvtal i enlighet med aktuellt arbete.

HÖGA VARVTAL LÅGA VARVTAL

Ju mer avtryckaren (steglös varvtalsreglerare) trycks in, desto högre blir varvtalet.

VIKTIGT:

• Kontrollera varvtalsomkopplarens läge före användning.
• Använd ett lågt varvtal för ett arbete som kräver ett högt åtdragningsmoment. (Användning av ett högt varvtal för ett arbete som kräver ett högt åtdragningsmoment kan resultera i motorhaveri.)
• Ändra inte varvtalsomkopplarens (LÅGA VARVTAL-HÖGA VARVTAL) läge medan varvtalsregleraren halls intryckt. Det kan orsaka snabbt slitage på det laddningsbara batteriet eller skador på motorns inre mekaniska delar.
  * Läs specifikationerna under "REKOM-MENDERADE SKRUV- OCH BULT-STORLEKAR".

VIKTIGT:

• Använd inte verktyget under alltför lång tid i sträck med hjälp av två eller fler batterier, eftersom det kan göra att verktygshusets ytterhölje blir väldigt hett. Verktyget behöver svalna mellan varje batteribyte.
• Täck inte för ventilationsöppningarna i sidan på verktygshuset under pågående drift, eftersom det kan leda till funktionsfel.
• Överansträng INTE verktyget (motorn), eftersom det kan leda till skador på verktyget.
• Se vid användning av verktyget till att hålla det på ett sätt som förhindrar att luft från verktygshusets ventilationsöppningar blåser direkt mot huden, eftersom det kan orsaka brännskador.

Bitslåsningsfunktion

1. Med avtryckaren vilande och ett skruvmejselbits isatt och spärrat kan verktyget användas som en manuell skruvmejsel (upp till 5 N·m, 51 kgf-cm, 44.3 in-lbs).
   Ett litet glapp uppstår i chucken, men det tyder inte på något fel.
2. Denna funktion kan vara praktisk vid åtdragning av skruvar som kräver store åtdragningsmoment än maximalt åtdragningsmoment vid skruvdragning (läget 2 på kopplingen), vid kontroll av en skruvs åtdragning eller vid lossning en skruv som dragits åt för hårt.

Hur krokringen används

WARNING!

• Undvik att hoppa eller springa medan verktyget bars med krokringen, eftersom det kan så ringen att glida och verktyget att falla ner. Detta kan resultera i en olycka eller personskada.
• Se till att återställa krokringen till ursprungsläget när den inte ska användas, eftersom det annars kan hända att krokringen fastnar i något. Det kan resultera i en olycka eller personskada.
• Se till att skruvbits inte är monterade när enheten är upphakad med krokringen. Ett föremål med vassa kanter, såsom en skruvdragarspets, kan orsaka personskada eller en olycka.
• Använd ett hakverktyg (karbin m.m.) som inte trillar av enkelt. Om denna enhet faller kan en olycka uppstå.

Använd en krokring

1. Släpp krokringen.

1. Fäst krokringen på hakverktyget.

2. Använd ett hakverktyg (karbin m.m.) som inte trillar av enkelt. Om denna enhet faller kan en olycka uppstå.

3. Se till att den inte kommer i kontakt med omgivningen när en krokring används.

Hakverktyg

1. Återställ krokringen efter användning.
   • Kopplingsspärrkåpa

Kopplingsspärrkåpan kan användas till att spärra kopplingen i valt inställningsläge.

1. Ställ in kopplingen i lämpligt läge för aktuell tillämpning.
2. Sätt fast spärrkåpan på verktyget.

- Anpassa triangelmärket på spärrkåpan till inställningsmärket på verktyget och fäst spärrkåpan.

Triangelmärke Inställningsmärke

Dra åt skruven för att fästa skyddet.

- Använd en handskruvmejsel. Om du drar åt skruven för hårt kan det skada kåpan.

* Använd endast den skruvmejsel som medföljde kopplingsspärrkåpan.

Tryck in avtryckaren. Ljuset förbrukar väldigt lite ström och har ingen negative påverkan på verktygets prestanda under användning och inte heller på batteriets kapacitet.

VIKTIGT:

• Det inbyggda LED-ljuset är avsett för temporär belysning av ett litet arbetsområde.
• Använd inte LED-ljuset som ersättning för en vanlig ficklampa, eftersom dess ljusstyrka inte räcker till för det.

Viktigt: TITTA INTE RAKT IN I STRÅLEN.

Användning av reglage, justeringar eller utförande av åtgärder utöver vad som beskrivs häri kan resultera i exponering för farlig strålning.

Automatisk avstängningsfunktion

• Den automatiska avstängningsfunktionen är utformad för att förhindra att åtdragningsmomentet minskar på grund av minskad batterispänning. När det har aktiverats kommer verktyget inte att fungerar förrän batteriet har laddats (eller bytts ut mot ett uppladdat) även om avtryckaren trycks in.
• LED-lampan kommer att blinka när den automatiska avstängningsfunktionen är aktiverad.
• När LED-lampan börjar blinka bör batteriet laddas (eller bytas ut mot ett uppladdat) omedelbart.
• Se till att ladda aktuellt batteri snarast efter det att den automatiska avstängningsfunktionen aktiverats. Om du inte gör det kan det hända att den automatiska avstängningsfunktionen inte går att avaktivera.

[Batteri]

Korrekt hantering av batteri

Litiumjonbatteri

• Förvara litiumjonbatteriet utan att ladda upp det efter användning för att erhålla optimal batterilivslängd.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten.
• När batteriet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna.

En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador.

- Se till att arbetsområdet har god ventilation vid användning av batteriet.

- Sätt genast på batteriskyddet igen efter att batteriet har tagits loss från verktygshuset för att förhindra ansamling av damm eller smuts på batteripolerna och kortslutning.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, skall det bytas ut mot ett nytt.

Batteriåtervinning

ANMÄRKNING:

Se till att batteriet lämnas på anvisad plats för återvinning, när sådan finns, för att bidra till att skydda miljön.

[Batteriladdare]

Laddning

VIKTIGT:

• Om batteriets temperatur sjunker till under cirka -10^ , så avbryts laddning automatiskt för att förhindra försämring av batteriets prestanda.
• Temperaturen i omgivningen skall vara mellan 0°C och 40°C. Om batteriet används under fryspunkten 0°C, kan verktyget fungera onormalt.
• När du ska ladda ett kallt batteri (under 0°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur.
• Kyl ner laddaren om du tänker ladda mer än två batteri i följd.
• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

laktta följande för att förhindra brand och andra skador.

• Använd inte en motordriven generator som strömkälla.
• Täck inte över ventilationshålen på laddaren och batteriet.
• Koppla loss batteriladdaren från vägguttaget, när den inte ska användas.

OBSERVERA:

Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet fore användning.

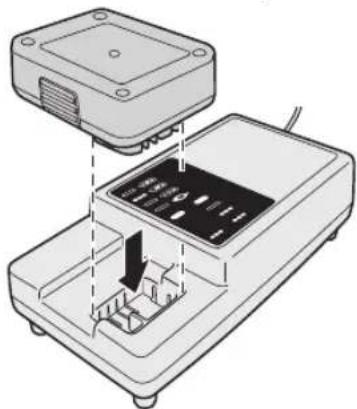

Batteriladdare

1. Anslut laddaren till ett vägguttag.
2. Sätt i batteriet ordentligt i laddaren.

1. Under laddningen lyser laddningslampan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

- Om batteriet är för vamt (t.ex. direkt efter tungt arbete) startar inte laddningen.

Den orange standby-lampan blinkar tills batteriet har svalnat. Därefter påbörjas laddningen automatiskt.

1. Den gröna laddningslampan börjar blinka långsamt när batteriet har nätt cirka 80% laddning.
2. När laddningen är klar slocknar den groan laddningslampan.
3. Om batteriets temperatur är 0°C eller lägre, så tar det längre tid än normalt att ladda upp batteriet helt.

Även när batteriet har laddats upp helt har det bara cirka 50% av den

styrka som gäller för ett batter i som laddats upp helt vid normala temperaturförhållanden.

1. Rådgör med en auktoriserad återförsäljare, om laddningslampan (grön) inte slocknar.
2. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter ett antal minuter slocknar den gröna laddningslampan.

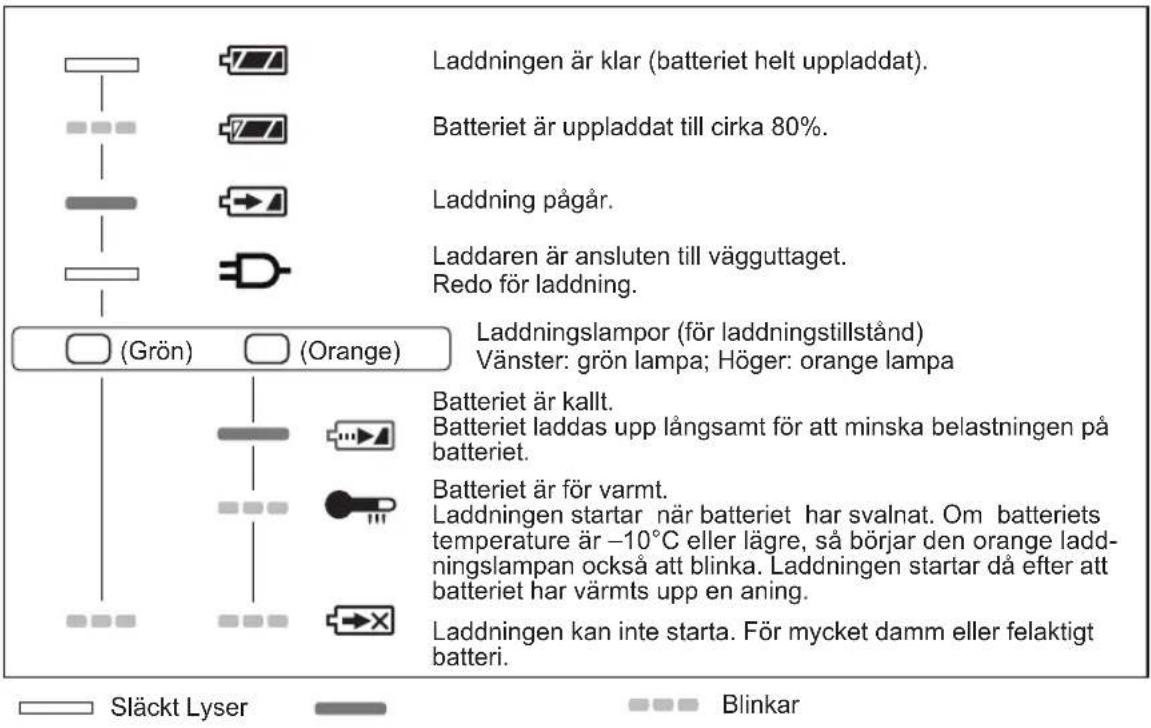

ANZEIGELAMPEN

Laddningen är klar (batteriet helt uppladdat). Batteriet är uppladdat till cirka 80%. Laddning pågår. Laddaren är ansluten till vägguttaget. Redo för laddning. (Grön) (Orange) Laddningslampor (för laddningstillstånd) Vänster: grön lampa; Höger: orange lampa Batteriet är kallt. Batteriet laddas upp långsamt för att minska belastningen på batteriet. Batteriet är för varmt. Laddningen startar när batteriet har svalnat. Om batteriets temperature är -10°C eller lägre, så börjar den orange laddningslampan också att blinka. Laddningen startar då efter att batteriet har värmts upp en aning. Laddningen kan inte starta. För mycket damm eller felaktigt batteri. Släckt Lyser Blinkar

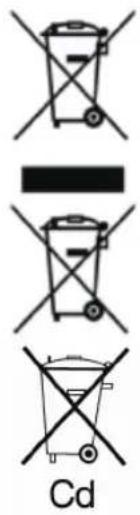

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Cd

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negative inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.

V. SKÖTSEL

Använd endast en torr, mjuk trasa till att torka rent verktyget med. Använd inte en fuktig trasa, thinner, bensin eller något annat flyktigt lösningsmedel vid rengöring.

Om det skulle hända att vatten tränger in i verktyget eller batteriet, så töm ut vattnet och låt verktyget/batteriet torka så fort som möjligt.

Avlägsna försiktigt eventuell ansamling av damm eller järnfilspån från insidan av verktyget. Kontakta din närmaste auktoriserade serviceverkstad, om något problem vid användning av verktyget uppstår.

VI. TILLBEHÖR

Använd endast bits som är anpassade till storleken på slagskruvdragarens chuck.

VII. APPENDIX

REKOMMENDERADE SKRUV- OCH BULTSTORLEKAR

Modell EYFEA1N
Skruvdragning	Maskinskruv	Låga varvtal M5
		Höga varvtal M4

VIII. SPECIFICATIONER

SLAGSKRUVDRAGARE

Modell EYFEA1N
Motorspänning 7,2 V likström
Tomgångsvarvtal	Låga varvtal 0 - 300 min ^-1 (rpm)
	Höga varvtal 0 - 900 min ^-1 (rpm)
Maximalt åtdragningsmoment	Låga varvtal 6,0 N·m (61 kgf-cm, 53,24 in-lbs)
	Höga varvtal 2,0 N m (20 kgf-cm, 17,75 in-lbs)
Kopplingens åtdragningsmoment		Ca 0,3 N·m (3 kgf-cm, 2,6 in-lbs) – 4,0 N·m (41 kgf-cm, 35,6 in-lbs)
Total längd 145 mm (5-7/10")
Vikt (inkl. batteriet) 0,63 kg (1,39 lbs)

BATTERI

Modell EY9L20
Ackumulatorbatteri Litiumjon
Batterispänning 7,2	V likström (3,6 V × 2 celler)
Laddningstid	Användbar uppladdning: 35 min
	Fullständig uppladdning: 60 min

OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område.

Vi hänvisar till senast allmäna katalog.

Återförsäljarens namn och adress anges på det medföljande garantikortet.

BATTERILADDARE

Modell EY0L20
Märkdata Se märkplåten på undersidan av laddaren.
Vikt	0,43 kg (0,951 lbs)

OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område.

Vi hänvisar till senast allmäna katalog.

OBSERVERA: Återförsäljarens namn och adress anges på det medföljande garantikortet.
