EY7441_EY7940_EY7443_EY74A1_Book.indb 6 2012-12-11 9:21:06- 7 - Se till att använda batteriskyddet

• När batteriet inte används bör det förvaras på ett sätt som gör att främmande ämnen, såsom damm eller vatten, inte kan hamna på batteripolerna. Var noga med att skydda batteripolerna genom att sätta på batteriskyddet.

• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne åternns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten. VIKTIGT: För att skydda motorn och batteriet, skall du komma ihåg följande vid denna användning.

• Om motorn eller batteriet överhettas, aktiveras skyddsfunktionen och då slutar motorn eller batteriet att fungera. Varningslampan för överhettning på kontrollpanelen lyser eller blinkar när denna funktion har aktiverats. För säker användning

• Batteriet ska monteras genom vidta två säkerhetsåtgärder. Kontrollera att batteriet är ordentligt monterat på verktyget före användning.

• När batteriet inte är ordentligt monterat kommer varningslamporna för överhettning och svagt batteri att blinka och borrspetsen roterar inte vilket talar om att maskinen inte är säker även om en brytare aktiveras. För in batteriet i verktyget tills du inte längre kan se den röda dekalen. Ikke glem å bruke batteripakkedekselet

9) Under opladning kan det ske, at

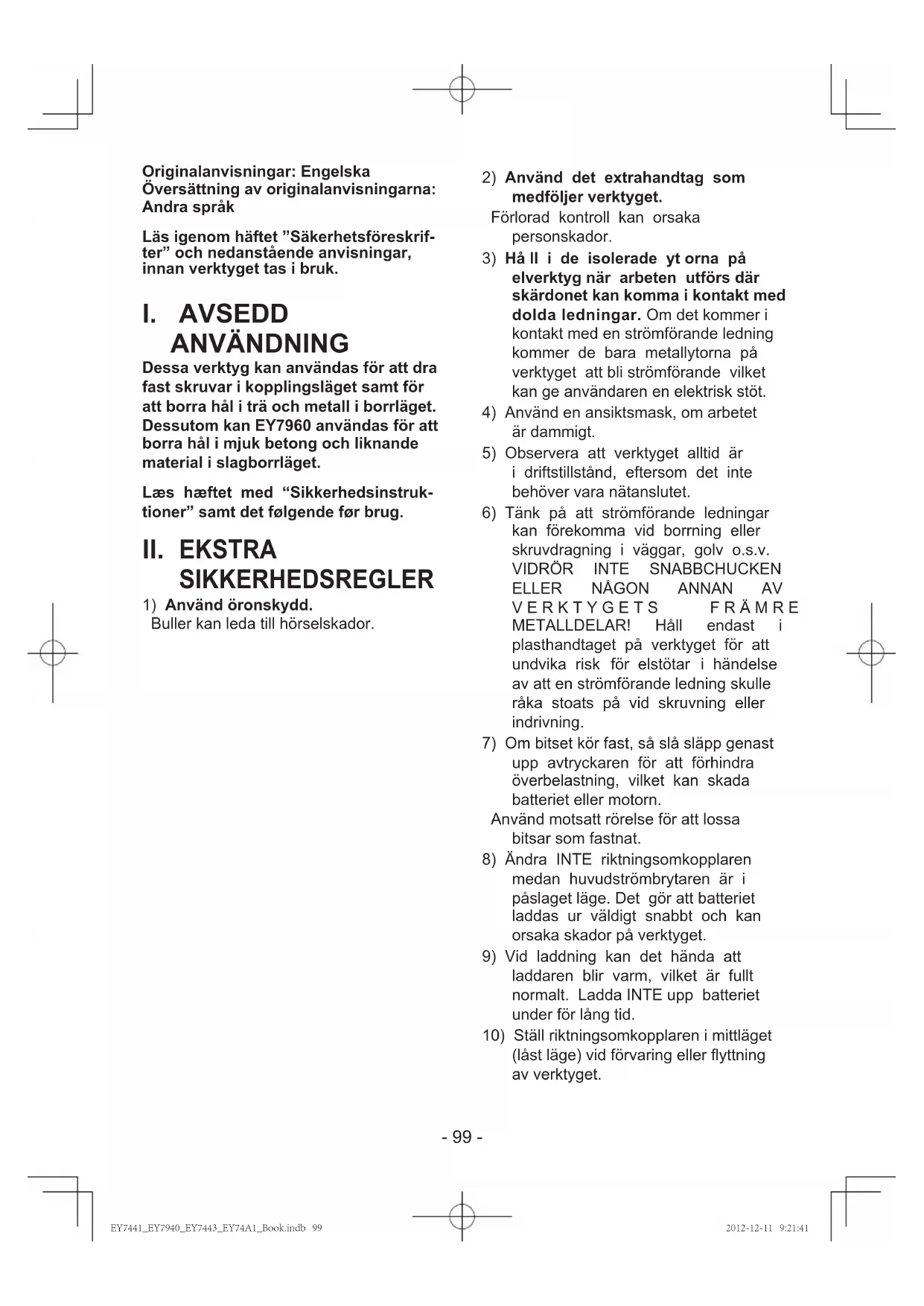

ANVÄNDNING Dessa verktyg kan användas för att dra fast skruvar i kopplingsläget samt för att borra hål i trä och metall i borrläget. Dessutom kan EY7960 användas för att borra hål i mjuk betong och liknande material i slagborrläget. Læs hæftet med “Sikkerhedsinstruk- tioner” samt det følgende før brug. II. EKSTRA SIKKERHEDSREGLER

1) Använd öronskydd.

Buller kan leda till hörselskador.

2) Använd det extrahandtag som

medföljer verktyget. Förlorad kontroll kan orsaka personskador.

3) Hå ll i de isolerade yt orna på

elverktyg när arbeten utförs där skärdonet kan komma i kontakt med dolda ledningar. Om det kommer i kontakt med en strömförande ledning kommer de bara metallytorna på verktyget att bli strömförande vilket kan ge användaren en elektrisk stöt.

4) Använd en ansiktsmask, om arbetet

5) Observera att verktyget alltid är

i driftstillstånd, eftersom det inte behöver vara nätanslutet.

6) Tänk på att strömförande ledningar

kan förekomma vid borrning eller skruvdragning i väggar, golv o.s.v.

V E R K T Y G E T S F R Ä M R E METALLDELAR! Håll endast i plasthandtaget på verktyget för att undvika risk för elstötar i händelse av att en strömförande ledning skulle råka stoats på vid skruvning eller indrivning.

7) Om bitset kör fast, så slå släpp genast

upp avtryckaren för att förhindra överbelastning, vilket kan skada batteriet eller motorn. Använd motsatt rörelse för att lossa bitsar som fastnat.

8) Ändra INTE riktningsomkopplaren

medan huvudströmbrytaren är i påslaget läge. Det gör att batteriet laddas ur väldigt snabbt och kan orsaka skador på verktyget.

9) Vid laddning kan det hända att

laddaren blir varm, vilket är fullt normalt. Ladda INTE upp batteriet under för lång tid.

10) Ställ riktningsomkopplaren i mittläget

(låst läge) vid förvaring eller flyttning av verktyget. Originalanvisningar: Engelska Översättning av originalanvisningarna: Andra språk Läs igenom häftet ”Säkerhetsföreskrif- ter” och nedanstående anvisningar, innan verktyget tas i bruk. EY7441_EY7940_EY7443_EY74A1_Book.indb 99 2012-12-11 9:21:41- 100 -

11) Ansträng inte verktyget genom att

hålla varvtalsregleraren halvvägs intryckt (i läget för varvtalsreglering), så att motorn stannar.

12) Ändra inte varvtalsomkopplarens

(LÅ- GA VARVTAL-HÖGA VARVTAL) läge medan varvtalsregleraren hålls intryckt. Det kan orsaka snabbt slitage på det laddningsbara batteriet eller skador på motorns inre mekaniska delar. VARNING: Använd inget annat batteri än det

laddningsbara Panasonic-batteri som är avsett för detta verktyg. Panasonic påtar sig inget ansvar för

eventuella skador eller olyckor orsakade av användningen av ett återvunnet eller ett oäkta batteri. Kasta inte det laddningsbara batteriet i

eld och utsätt det inte på annat sätt för hög värme. För inte in en spik eller dylikt i det

laddningsbara batteriet, utsätt det inte för stötar och försök inte ta isär eller modiera det. Låt inget metallföremål komma i kontakt

med anslutningskontakterna på det laddningsbara batteriet. Bär eller förvara inte det laddningsbara

batteriet tillsammans med spikar eller liknande metallföremål. Ladda inte batteriet på en alltför varm

plats, såsom nära en eldstad eller i solen. Det kan leda till att batteriet överhettas, fattar eld eller exploderar. Använd endast den särskilt avsedda

laddaren till att ladda batteriet med. Annars kan batteriet börjar läcka, överhettas eller exploderar. Sätt alltid på batteriskyddet efter att det

laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan det hända att batterikontakterna kortsluts, vilket medför risk för eldsvåda. Byt ut batteriet mot ett nytt efter att

batteriet försämrats märkbart. Fortsatt användning av ett skadat batteri kan resultera i värmealstring, antändning eller batterihaveri. Symbol Betydelse V Volt Direkt ström

Varv eller pendlingar per minut Ah Batteriets elektriska kapacitet För att minska risken för skador måste användaren läsa och förstå bruksanvisningen. Endast för inomhusbruk.

Isättning/urtagning av bits OBSERVERA: Koppla loss batteriet från verktyget eller ställ omkopplaren i mittläget (låst läge), när ett bits ska sättas i eller tas ur. Verktyget är försett med en spärrfri borrchuck.

1. Isättning av bits

För in bitset och vrid låsringen medurs (sett framifrån). Dra åt ordentligt tills klickandet upphör.

2. Urtagning av bits

Vrid låsringen moturs (sett framifrån) och dra sedan ut bitset. EY7441_EY7940_EY7443_EY74A1_Book.indb 100 2012-12-11 9:21:42- 101 - OBSERVERA: Om spelrummet i chucken blir för stort, så justera detta genom att spänna fast borren och

öppna chuckbackarna genom att vrida på låsringen och

dra åt skruven (vänstergängad) med en skruvmejsel genom att skruva den moturs (sett framifrån). Montering/demontering av batteri

1. För att sätta fast batteriet:

Placera anpassningsmärkena mot varandra och sätt fast batteriet. Skjut batteriet bakåt tills det hakar

fast i korrekt läge.

2. För att ta loss batteriet:

Dra frigöringsknappen framifrån för att ta loss batteriet.

1. Varvtalet ökar i förhållande till hur

mycket avtryckaren trycks in. Påbörja e t t ar b e t e g e n o m at t t r y c k a in avtryckaren en liten bit för att starta med långsam rotation.

2. En elektronisk återkopplingsstyrenhet

sörjer för stark åtdragning även vid lågt varvtal.

3. En broms kopplas in när avtryckaren

släpps upp, varpå motorn omedelbart stannar. OBSERVERA: När bromsen kopplas in kan ett inbromsningsljud höras. Det är helt normalt. VIKTIGT: När du använder verktyget genom att aktivera avtryckaren, kan en tillfällig fördröjning uppstå innan rotation startar. Detta signalerar inget fel.

Denna eftersläpning sker då maskinens strömkretsar startar upp efter att avtryckaren aktiveras för första gången efter att ett nytt batteri har installerats , eller efter det att verktyget inte har använts under minst 1 minut (eller minst 5 minuter när LED-lysdioden är tänd). Rotation startar utan fördröjning under nästa och påföljande användning. Användning av riktningsom- kopplaren och avtryckaren Framåt Bakåt Låst läge VIKTIGT: Ändra inte riktningsomkopplarens läge förrän bitset har stannat helt för att undvika skador. Drift med rotation framåt

1. Tryck riktningsomkopplaren till läget för

2. Tryck in avtryckaren en liten bit för att

Varvtalet ökar i förhållande till hur mycket avtryckaren trycks in för effektiv skruvdragning och borrning. Bromsen kopplas in och chucken stannar omedelbart, när avtryckaren släpps upp.

4. Ställ riktningsomkopplaren i mittläget

(låst läge) efter avslutat arbete. Drift med rotation bakåt

1. Tryck rikt ning somkopp la re n til l

läget för rotation bakåt. Kontrollera rotationsriktningen innan arbetet påbörjas.

2. Tryck in avtryckaren en liten bit för att

sakta starta verktyget.

3. Ställ riktningsomkopplaren i mittläget

(låst läge) efter avslutat arbete. Inställning av kopplingens åtdragningsmoment Ställ in kopplingens åtdragningsmoment i något av de 18 olika lägena eller läget

” (EY7441, EY74A1). Ställ in kopplingens åtdragningsmoment i något av de 18 olika lägena eller läget

”, “ ” (EY7940). OBSERVERA: Var alltid noga med att stoppa verktyget och ta bort det från arbetsstycket innan du ändrar från borrläget till slagläget eller från slagläget till borrläget genom att vrida på kopplingshandtaget. VIKTIGT: Sätt kopplingsinställningen vid denna märkning ( ) innan du börjar användningen. Om kopplingshandtaget inte kan ställas till ”borrläget” eller ”slagläget” efter användning med kopplingsfunktionen, ställ kopplingshandtaget till läge 1 och kör kopplingen under en sekund. Varvtalsomkoppling Välj lämpligt läge för låga eller höga varvtal i enlighet med aktuellt arbete. (EY7441, EY7940, EY74A1)

Ju mer avtryckaren (steglös varvtalsreglerare) trycks in, desto högre blir varvtalet. Välj lämpligt läge för låga, höga eller automatiska varvtal i enlighet med aktuellt arbete (EY7443)

LǺGA VARVTAL AUTOHÖGA VARVTAL

J u m e r a v t r y c k a r e n ( s t e g l ö s varvtalsreglerare) trycks in desto högre blir varvtalet. Modellen EY7443 erbjuder läget AUTO, som upptäcker belastningen på verktyget och automatiskt växlar mellan drift på HIGH (hög) och LOW (låg) hastighet. När belastningen är låg startar verktyget alltid driften med HIGH (hög) hastighet. När åtdragningsmomentet ökar växlar verktyget till LOW (låg) hastighet. Håll verktyget i ett säkert grepp så att det inte vrider sig ur din hand på grund av ökat vridmoment. När verktyget körs i läget AUTO kommer huruvida och när verktyget växlar mellan drift på HIGH (hög) och LOW (låg) hastighet att bero på de specifika arbetsvillkoren. Dessa variationer i verktygets beteende är normala och innebär inte något funktionsfel. EY7441_EY7940_EY7443_EY74A1_Book.indb 102 2012-12-11 9:21:43- 103 - Notera: Vid val av läget AUTO på EY7443 Under drift i läget AUTO kan verktyget växla till LOW (låg) hastighet under lätta belastningar om det nns kort kvarvarande batterilivslängd eller om temperaturen i batterifacket är låg (0°C eller lägre). I detta fall ska du ladda batteriet eller placera batteriet på en varm plats under minst en timme för att låta det värmas upp innan användning. Beroende på belastningen kan verktyget växla fram och tillbaka mellan drift på hastigheterna HIGH (hög) och LOW (låg) flera gånger. Om detta växlande inte önskas ska man ställa in verktyget på HIGH (hög) eller LOW (låg) hastighet manuellt. VIKTIGT: Kontrollera varvtalsomkopplarens

läge före användning.

Använd ett lågt varvtal för ett arbete som kräver ett högt åtdragningsmoment. (Användning av ett högt varvtal för ett arbete som kräver ett högt åtdragningsmoment kan resultera i motorhaveri.) Ändra inte varvtalsomkopplarens

(LÅGA VARVTAL-HÖGA VARVTAL) läge medan varvtalsregleraren halls intryckt. Det kan orsaka snabbt slitage på det laddningsbara batteriet eller skador på motorns inre mekaniska delar.

BULTSTORLEKAR”. VIKTIGT: Använd inte verktyget under alltför

lång tid i sträck med hjälp av två eller er batterier, eftersom det kan göra att verktygshusets ytterhölje blir väldigt hett. Verktyget behöver svalna mellan varje batteribyte. Täck inte för ventilationsöppningarna

i sidan på verktygshuset under pågående drift, eftersom det kan leda till funktionsfel. Överansträng INTE verktyget (motorn),

eftersom det kan leda till skador på verktyget. Se vid användning av verktyget

till att hålla det på ett sätt som förhindrar att luft från verktygshusets ventilationsöppningar blåser direkt mot huden, eftersom det kan orsaka brännskador. Bitslåsningsfunktion

Med avtryckaren vilande och ett skruvmejselbits isatt och spärrat kan verktyget användas som en manuell skruvmejsel (upp till 22,6 N·m, 230 k f-cm). Ett litet glapp uppstår i chucken, men det tyder inte på något fel.

2. Denna funktion kan vara praktisk vid

åtdragning av skruvar som kräver store åtdragningsmoment än maximalt åtdragningsmoment vid skruvdragning (läget på kopplingen), vid kontroll av en skruvs åtdragning eller vid lossning en skruv som dragits åt för hårt. Hur bälteskroken används VARNING! Se till att bälteskroken monteras fast

korrekt på verktyget och att skruven dras åt ordentligt. Om bälteskroken inte sitter fast ordentligt på verktyget kan det hända att den lossnar, så att verktyget kan falla ner. Det kan resultera i en olycka eller personskada. Kontr o llera då oc h då skru vens

åtdragning. Dra åt ordentligt, om den sitter löst. EY7441_EY7940_EY7443_EY74A1_Book.indb 103 2012-12-11 9:21:43- 104 - Se till att bälteskroken hakas fast

ordentligt och säkert på en livrem eller på ett annat bälte. Se till att verktyget inte kan glida loss från bältet, eftersom det kan resultera i en olycka eller personskada. Undvik att hoppa eller springa medan

verktyget bärs med bälteskroken, eftersom det kan få bälteskroken att glida och verktyget att falla ner. Det kan resultera i en olycka eller personskada. Se till att återställa bälteskroken till

förvaringsläget, när den inte ska användas, eftersom det annars kan hända att bälteskroken fastnar i något. Det kan resultera i en olycka eller personskada. Låt inte något annat bits än ett skruvbits

sitta fast i verktyget medan verktyget hanger i livremmen med bälteskroken. Ett föremål med vassa kanter, såsom en skruvdragarspets, kan orsaka personskada eller en olycka. Montering av bälteskroken på motsatt sida Bälteskroken kan monteras på endera sidan av verktyget.

1. Att avlägsna kroken

2. Att fästa kroken på andra sidan

(1) För in kroken på andra sidan. (2) Dra åt skruven helt så att den sitter fast ordentligt. Kontrollpanel (1)(1) (3) (2) EY7441/EY7940/EY74A1 EY7443 (1) LED-ljus Drag alltid en gång i strömbrytaren före användning av LED-ljuset.Tryck på för att tända LED-ljusknappen. Ljuset förbrukar väldigt lite ström och har ingen negative påverkan på verktygets prestanda under användning och inte heller på batteriets kapacitet. VIKTIGT: Det inbyggda LED-ljuset är avsett

för temporär belysning av ett litet arbetsområde. Använd inte LED-ljuset som ersättning

för en vanlig cklampa, eftersom dess ljusstyrka inte räcker till för det. Lysdiodljuset släcks när verktyget inte

har använts under 5 minuter. Viktigt: TITTA INTE RAKT IN I STRÅLEN. Användning av reglage, justeringar eller utförande av åtgärder utöver vad som beskrivs häri kan resultera i exponering för farlig strålning. (2) Varningslampa för överhettning Släckt (normal drift) Lyser: Överhettning (motor) Blinkande: Överhettning (batteri) Anger att driften har avbrutits på grund av överhettning av motor eller batteri. För att skydda motorn och batteriet, skall du komma ihåg följande vid denna användning. EY7441_EY7940_EY7443_EY74A1_Book.indb 104 2012-12-11 9:21:44- 105 - Om motorn eller batteriet överhettas,

aktiveras skyddsfunktionen och då slutar motorn eller batteriet att fungera. Varningslampan för överhettning på kontrollpanelen lyser eller blinker när denna funktion har aktiverats. Om skyddsfunktionen för överhettning

ha r ak t iv e ra ts, så låt ver k ty g et svalna ordentligt (i minst 30 minuter). Verktyget kan användas igen efter att varningslampan för överhettning har slocknat. Undvik att använda verktyget på ett

sätt som medför att skyddsfunktionen för överhettning aktiveras upprepade gånger. Om verktyget används kontinuerligt med

hög belastning eller när temperaturen är hög (t.ex. under sommaren), kan skyddsfunktionen för överhettning aktiveras upprepade gånger. Om verktyget används när temperaturen

är låg (t.ex. under vintern), eller om den stoppas ofta under användning, kan det hända att skyddsfunktionen för överhettning inte aktiveras. Temperaturen i omgivningen skall vara

mellan 0˚C och 40˚C. Om batteriet används under fryspunkten 0˚C, kan verktyget fungera onormalt. När du ska ladda ett kallt batteri (under

0°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur. Om verktyget används när temperaturen

är låg (t.ex. under vintern), eller om den stoppas ofta under användning, kan det hända att skyddsfunktionen för överhettning inte aktiveras. Prestandan för EY 9 L42 minskar kraftigt vid och under 10°C på grund av arbetsförhållanden och andra faktorer. (3) Varningslampa för svagt batteri Släckt (normal drift) Blinkande (ingen laddning) Batteriets skyddsfunktion aktiverat För mycket (fullständig) urladdning av ett litiumjonbatteri förkortar dess livslängd väsentligt. Verktyget inkluderar en skyddsfunktion för batteriet avsett att förhindra alltför stor urladdning av batteriet. Batteriets skyddsfunktion aktiveras strax

innan batteriet förlorar sin laddning, varpå varningslampan för svagt batteri börjar blinka. Ladda genast upp batteriet vid upptäckt

av att varningslampan för svagt batteri blinkar. Om maskinen startas med för lite

batterikraft återstående, kan den sluta fungera utan att varningslampan för batteriladdning först blinkar. Detta indikerar att för lite batterikraft nns kvar för att använda verktyget och att batteriet måste laddas före vidare användning. Om verktyget under användning blir

föremål för en plötslig belastning som får motorn att låsa sig, kan överladdningssensorn aktiveras och varningslampan för batteriladdning kan börja blinka. Lampan slutar blinka när du behandlar orsaken till motorns låsning samt släpper och trycker in avtryckaren. EY7441/EY7940/EY74A1 EY7443 EY7441_EY7940_EY7443_EY74A1_Book.indb 105 2012-12-11 9:21:44- 106 - Batteriets skyddsfunktion kan aktiveras

om motorn plötsligt utsätts för hög belastning eller tryck, även om det nns gott om laddning kvar. I detta fall kommer både varningslampan för svagt batteri och LED-lysdioden att blinka (EY7443, EY74A1). O m b å d e v a r n i n g s l a m p a n f ö r

batteriladdning och LED-lysdioden blinkar, minska kraften du utsätter maskinen för eller, om du använder e n b o r r s k r u v d r a g a r e , j u s t e r a varvtalsregleringen till en lägre inställning (EY7443, EY74A1). Om verktyget inte växlar mellan HIGH

(hög) och LOW (låg) drifthastighet i läget AUTO kommer motorn att stanna och varningslampa för svagt batteri och varningslampa för överhettning att blinka växelvis. Det är inte ett fel. Om båda lamporna blinkar växelvis, tryck

ner avtryckaren igen. (EY7443) [Batteri] Korrekt hantering av batteri Litiumjonbatteri Förvara litiumjonbatteriet utan att ladda

upp det efter användning för att erhålla optimal batterilivslängd. Kontrollera vid laddning av batteriet att

polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne åternns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten. När batteriet inte används ska det hållas

borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna. En kortslutning av batteriets kontakter ka n ors a k a gni s t or, br and el l er brännskador. Se till att arb etsområ det har god

ventilation vid användning av batteriet. Sätt genast på batteriskyddet igen

efter att batteriet har tagits loss från verktygshuset för att förhindra ansamling av damm eller smuts på batteripolerna och kortslutning. Batteriets livslängd Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, skall det bytas ut mot ett nytt. Batteriåtervinning ANMÄRKNING: Se till att batteriet lämnas på anvisad plats för återvinning, när sådan finns, för att bidra till att skydda miljön. [Batteriladdare] Laddning VIKTIGT: Om batteriets temperatur sjunker till

under cirka −10°C, så avbryts laddning automatiskt för att förhindra försämring av batteriets prestanda. Temperaturen i omgivningen skall vara

mellan 0˚C och 40˚C. Om batteriet används under fryspunkten 0˚C, kan verktyget fungera onormalt. När du ska ladda ett kallt batteri (under

0°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur. Kyl ner laddaren om du tänker ladda mer

än två batteri i följd. Stick inte in fingrarna i kontakthålet när

du håller laddaren i handen eller vid andra tidpunkter. Iaktta följande för att förhindra brand och andra skador. Använd inte en motordriven generator

som strömkälla. Täck inte över ventilationshålen på

laddaren och batteriet. Koppla loss batteriladdaren från

vägguttaget, när den inte ska användas. OBSERVERA: Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet fore användning. EY7441_EY7940_EY7443_EY74A1_Book.indb 106 2012-12-11 9:21:45- 107 - Batteriladdare

1. Anslut laddaren till ett vägguttag.

2. Sätt i batteriet ordentligt i laddaren.

1) Placera batteriet i dockan på

laddaren med anpassningsmärkena placerade mot varandra.

2) Skjut batteriet framåt i pilens riktning.

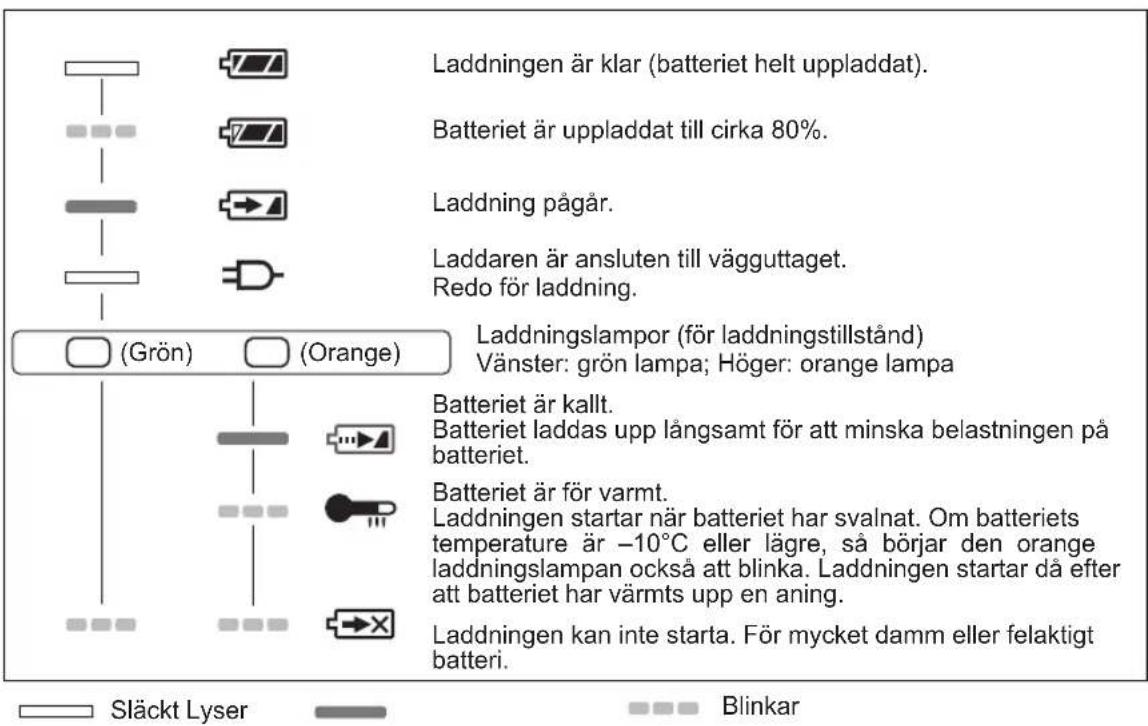

Under laddningen lyser laddningslampan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig. Om batteriet är för vamt (t.ex.

direkt efter tungt arbete) startar inte laddningen. Den orange standby-lampan blinkar tills batteriet har svalnat. Därefter påbörjas laddningen automatiskt. ANZEIGELAMPEN Laddningen är klar (batteriet helt uppladdat). Batteriet är uppladdat till cirka 80%. Laddning pågår. (Grön) Släckt Lyser Blinkar (Orange) Laddaren är ansluten till vägguttaget. Redo för laddning. Laddningslampor (för laddningstillstånd) Vänster: grön lampa; Höger: orange lampa Batteriet är kallt. Batteriet laddas upp långsamt för att minska belastningen på batteriet. Batteriet är för varmt. Laddningen startar när batteriet har svalnat. Om batteriets temperature är –10°C eller lägre, så börjar den orange laddningslampan också att blinka. Laddningen startar då efter att batteriet har värmts upp en aning. Laddningen kan inte starta. För mycket damm eller felaktigt batteri.

4. Den gröna laddningslampan börjar

blinka långsamt när batteriet har nått cirka 80% laddning.

5. När laddningen är klar slocknar den

groan laddningslampan.

6. Om batteriets temperatur är 0°C eller

lägre, så tar det längre tid än normalt att ladda upp batteriet helt. Även när batteriet har laddats upp helt har det bara cirka 50% av den styrka som gäller för ett batteri som laddats upp helt vid normala temperaturförhållanden.

7. R å d g ö r m e d e n a u k t o r i s e r a d

återförsäljare, om laddningslampan (grön) inte slocknar.

8. Vid isättning av ett fulladdat

batteri i laddaren på nytt kommer laddningslampan att tändas. Efter ett antal minuter slocknar den gröna laddningslampan. Anpassningsmärken EY7441_EY7940_EY7443_EY74A1_Book.indb 107 2012-12-11 9:21:45- 108 - Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC. När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negative inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering. För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel. Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser. För affärsanvändare inom den Europeiska Unionen Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information. [Information om avfallshantering i länder utanför den Europeis- ka unionen] Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering. Notering till batterisymbolen (nedtill, två symbolexempel): Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.

Använd endast en torr, mjuk trasa till att torka rent verktyget med. Använd inte en fuktig trasa, thinner, bensin eller något annat yktigt lösningsmedel vid rengöring. Om det skulle hända att vatten tränger in i verktyget eller batteriet, så töm ut vattnet och låt verktyget/batteriet torka så fort som möjligt. Avlägsna försiktigt eventuell ansamling av damm eller järnfilspån från insidan av verktyget. Kontakta din närmaste auktoriserade serviceverkstad, om något problem vid användning av verktyget uppstår. EY7441_EY7940_EY7443_EY74A1_Book.indb 108 2012-12-11 9:21:45- 109 -

Använd endast bits som är anpassade till storleken på slagskruvdragarens chuck.

4,4 N·m Ca 0,5 N·m – 4,4 N·m Total längd 193 mm 200 mm 199 mm 203 mm Vikt (inkl. batteriet EY9L44) 1,75 kg 1,8 kg 1,85 kg 1,85 kg – Vikt (inkl. batteriet EY9L45) 1,75 kg 1,8 kg 1,85 kg 1,85 kg – Vikt (inkl. batteriet EY9L50) – – – – 1,95 kg Vikt (inkl. batteriet EY9L51) – – – – 1,95 kg Bullervibration Se medföljande ark EY7441_EY7940_EY7443_EY74A1_Book.indb 109 2012-12-11 9:21:45- 110 - BATTERI Modellnr. EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Ackumulatorbatteri Litiumjonbatteri Batterispänning 14,4V likström (3,6V x 4 celler) 14,4V likström (3,6V x 8 celler) 18V likström (3,6V x 10 celler) BATTERILADDARE Modellnr. EY0L81 Märkdata Se märkplåten på undersidan av laddaren. Vikt 0,93 kg Laddningstid EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Användbar uppladdning:45min Användbar uppladdning:30min Användbar uppladdning:50min Användbar uppladdning:65min Användbar uppladdning:50min Användbar uppladdning:65min Fullständig uppladdning:60min Fullständig uppladdning:35min Fullständig uppladdning:65min Fullständig uppladdning:80min Fullständig uppladdning:65min Fullständig uppladdning:80min Modellnr. EY0L82 Märkdata Se märkplåten på undersidan av laddaren. Vikt 0,93 kg Laddningstid EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Användbar uppladdning:35min Användbar uppladdning:30min Användbar uppladdning:40min Användbar uppladdning:50min Användbar uppladdning:40min Användbar uppladdning:55min Fullständig uppladdning:50min Fullständig uppladdning:35min Fullständig uppladdning:55min Fullständig uppladdning:60min Fullständig uppladdning:55min Fullständig uppladdning:70min OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område. Vi hänvisar till senast allmäna katalog. OBSERVERA: Återförsäljarens namn och adress anges på det medföljande garantikortet. EY7441_EY7940_EY7443_EY74A1_Book.indb 110 2012-12-11 9:21:45- 111 -

batteriet i dokken på laderen.
