BEDIENUNGSANLEITUNG EY7940 PANASONIC

• Wenn der Akku nicht benutzt wird, bewahren Sie ihn so auf, dass die Kontakte nicht durch Fremdstoffe, wie z. B. Staub und Wasser usw., verschmutzt werden. Bringen Sie unbedingt die Akkuschutzkappe zum Schutz der Kontakte an.

• Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind. Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden. VORSICHT: Zum Schutz des Motors und des Akkus müssen beim Betrieb die folgenden Punkte beachtet werden.

• Bei einer Motor- oder Akkuüberhitzung spricht die Schutzschaltung an, um den Betrieb des Motors bzw. des Akkus zu unterbrechen. Die Überhitzungswarnleuchte auf dem Bedienungsfeld leuchtet oder blinkt bei aktivierter Funktion. Für den sicheren Gebrauch

• Der Akku ist aus Sicherheitsgründen so entworfen, dass er in zwei Schritten eingesetzt werden muss. Vergewissern Sie sich vor der Inbetriebnahme der Maschine, dass der Akku ordnungsgemäß in diese eingesetzt ist.

• Wenn der Akku nicht fest eingesetzt ist, blinken die Überhitzungs-Warnlampe und die Akkuladungs-Warnlampe und das Gerät dreht den Bohrer nicht wie üblich, um darauf hinzuweisen, dass das Gerät nicht betriebssicher arbeitet, selbst wenn ein Schalter ausgelöst wird. Schieben Sie den Akku soweit in das Gerät hinein, bis das rote Schild verschwindet. Veillez à utiliser le couvercle de la batterie autonome

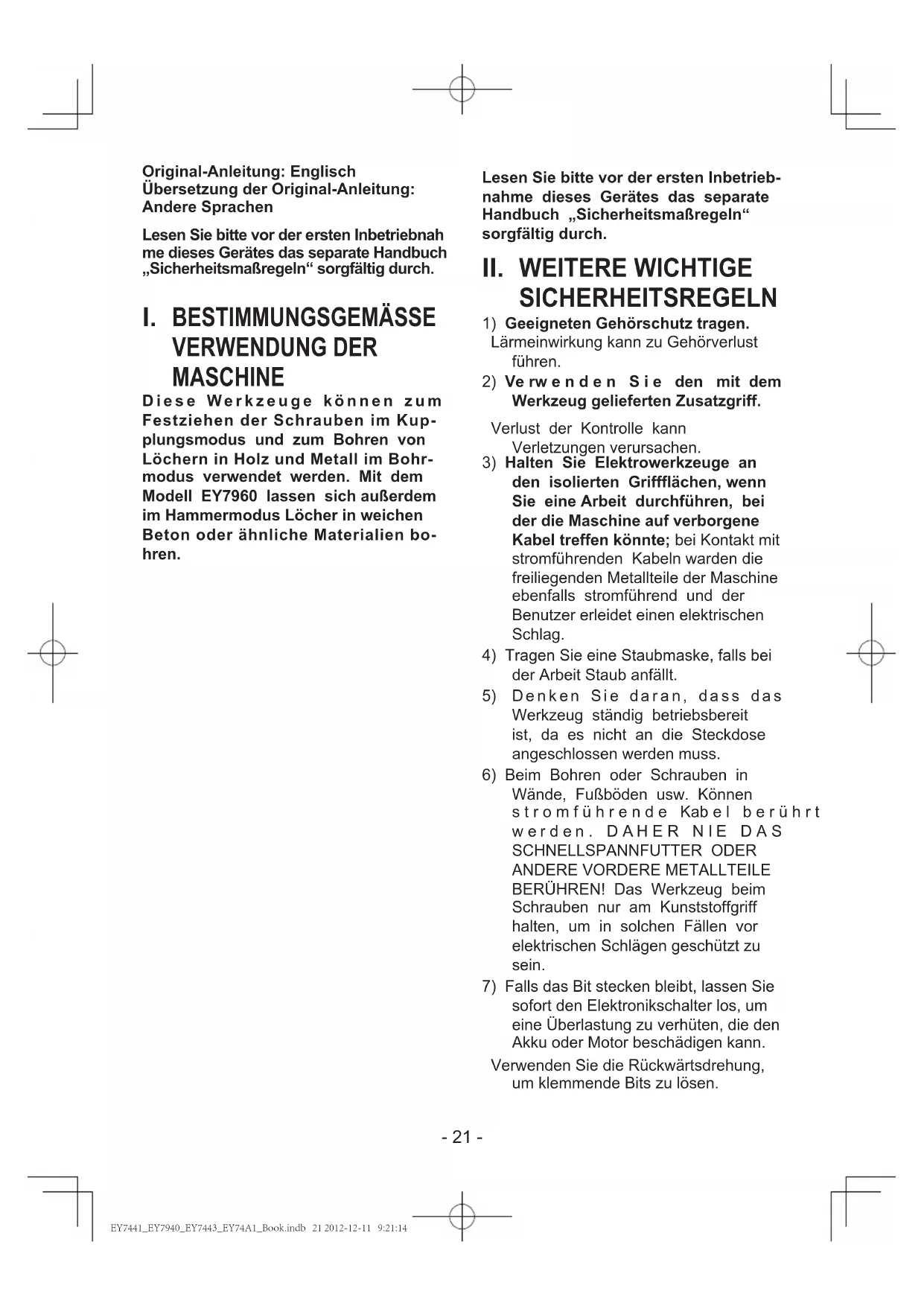

BESTIMMUNGSGEMÄSSE VERWENDUNG DER MASCHINE D i e s e W e r k z e u g e k ö n n e n z u m Festziehen der Schrauben im Kup- plungsmodus und zum Bohren von Löchern in Holz und Metall im Bohr- modus verwendet werden. Mit dem Modell EY7960 lassen sich außerdem im Hammermodus Löcher in weichen Beton oder ähnliche Materialien bo- hren. Lesen Sie bitte vor der ersten Inbetrieb- nahme dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch. II. WEITERE WICHTIGE SICHERHEITSREGELN

1) Geeigneten Gehörschutz tragen.

Lärmeinwirkung kann zu Gehörverlust führen.

2) Ve rw e n d e n S i e den mit dem

Werkzeug gelieferten Zusatzgriff. Verlust der Kontrolle kann Verletzungen verursachen.

3) Halten Sie Elektrowerkzeuge an

den isolierten Griffflächen, wenn Sie eine Arbeit durchführen, bei der die Maschine auf verborgene Kabel treffen könnte; bei Kontakt mit stromführenden Kabeln warden die freiliegenden Metallteile der Maschine ebenfalls stromführend und der Benutzer erleidet einen elektrischen Schlag.

4) Tragen Sie eine Staubmaske, falls bei

der Arbeit Staub anfällt.

5) D e n k e n Si e d a r a n , da s s d a s

Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss.

6) Beim Bohren oder Schrauben in

Wände, Fußböden usw. Können s t r o m f ü h r e n d e Kab e l b e r ü h r t w e r d e n . D A H E R N I E D A S SCHNELLSPANNFUTTER ODER

ANDERE VORDERE METALLTEILE

BERÜHREN! Das Werkzeug beim Schrauben nur am Kunststoffgriff halten, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein.

7) Falls das Bit stecken bleibt, lassen Sie

sofort den Elektronikschalter los, um eine Überlastung zu verhüten, die den Akku oder Motor beschädigen kann. Verwenden Sie die Rückwärtsdrehung, um klemmende Bits zu lösen. Original-Anleitung: Englisch Übersetzung der Original-Anleitung: Andere Sprachen Lesen Sie bitte vor der ersten Inbetriebnah me dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch. EY7441_EY7940_EY7443_EY74A1_Book.indb 21 2012-12-11 9:21:14- 22 -

8) Betätigen Sie den Rechts-/Linkslauf-

Umschalthebel NICHT, wenn der Hauptschalter eingeschaltet ist. Der Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden.

9) Beim Aufladen kann sich das Lade-

gerät etwas erhitzen. Dies ist normal. Den Akku daher NICHT über lange Zeit auaden.

10) Stellen Sie den Rechts-/Linkslauf-

Umschalthebel zum Lagern oder Tragen des Werkzeug s auf die Mittenstellung (Schaltersperre).

11) Belasten Sie das Werkzeug nicht,

indem Sie den Elektronikschalter h a l b g e d r ü c k t h a l t e n (Drehzahlregelmodus), sodass der Motor stehen bleibt.

12) Ve r s t el l e n Si e de n D r e h z a h l -

Wahlschalter (LOW-HIGH) nicht, während Sie den Elektronikschalter betätigen. Dies kann zu schneller Abnutzung der wiederaufladbaren Batterie oder zu einer Beschädigung des internen Motormechanismus führen. WARNUNG: Verwenden Sie nur die Panasonic-

Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind. P a n a s o n i c ü b e r n i m m t k e i n e

Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recycelten oder gefälschten Akkus verursacht werden. Werfen Sie den Akku nicht ins Feuer,

und setzen Sie ihn a uch k e i ner übermäßigen Wärme aus. Unterlassen Sie das Einschlagen von

Nägeln in den Akku sowie Erschüttern, Zerlegen oder Abändern des Akkus. Achten Sie darauf , dass keine

Metallgegenstände mit den Kontakten des Akkus in Berührung kommen. Unterlassen Sie das Tragen oder

Aufbewahren des Akkus zusammen m i t N ä g e l n o d e r ä h n l i c h e n Metallgegenständen im selben Behälter. Laden Sie den Akku nicht an einem

heißen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren. Wenn der Akku schwach geworden

ist, ersetzen Sie ihn durch einen neuen. Fortges etzter G ebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen. Verwenden Sie nur das zugehörige

Ladegerät zum Laden des Akkus. Anderenfalls kann der Akku auslaufen, überhitzen oder explodieren. Nachdem Sie den Akku von der

Ma sc hi ne od er de m La de ge rä t abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls könnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann. Wenn der Akku schwach geworden

ist, ersetzen Sie ihn durch einen neuen. Fortges etzter G ebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen. EY7441_EY7940_EY7443_EY74A1_Book.indb 22 2012-12-11 9:21:14- 23 - Symbol Bedeutung V Volt Gleichstrom

Leerlaufdrehzahl ...min

Drehzahl oder Hubzahl pro Minute

Akkukapazitat in Ampere Stunden Zur Verminderung der Verletzungsgefahr muss die Bedienungsanleitung gründlich gelesen werden. Nur für Inneneinsatz.

Anbringen oder Abnehmen des Bits HINWEIS: Trennen Sie vor dem Anbringen oder Abnehmen eines Bits den Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre). D i e s e s W e r k z e u g i s t m i t e i n e m schlüssellosen Bohrfutter ausgestattet.

Das Bit einführen, und den Knebelring zum Anziehen im Uhrzeigersinn drehen (von vorn gesehen), bis das Klicken aufhört.

Den Knebelring entgegen dem Uhrzeigersinn drehen (von v orn gesehen), dann das Bit abnehmen. HINWEIS: Wenn starkes Spiel im Futter auf- tritt, den Bohrer sichern, dann

die Futterklauen durch Drehen der Sperrhülse öffnen und

die Schraube (Linksgewinde) durch Drehen entgegen dem Uhrzeigersinn (von vorn gesehen) mit einem Schraubenzieher anziehen. Anbringen oder Abnehmen des Akkus

1. Zum Anschließen des Akkus:

Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen. Den Akk u ein schieben, bis er

2. Zum Entfernen des Akkus:

Zum Abnehmen des Akkus am Knopf an der Vorderseite ziehen.

[Hauptteil] Schalterfunktion

1. Die Drehzahl erhöht sich, je starker

der Elektronikschalter gedrückt wird. Drücken Sie den Elektronikschalter zu Beginn der Arbeit nur leicht, um mit langsamer Drehung zu beginnen. Ausrichtmarkierungen Knopf EY7441_EY7940_EY7443_EY74A1_Book.indb 23 2012-12-11 9:21:15- 24 -

2. Ein elektronischer Feedback-Controller

wird verwendet, um auch bei niedriger Drehzahl ein starkes Drehmoment zu erhalten.

3. Beim Loslassen des Elektronikschalters

wird die Bremse betätigt und der Motor sofort angehalten. HINWEIS: Bei der Betätigung der Bremse kann ein Bremsgeräusch hörbar sein. Dies ist normal. VORSICHT: Wird die Maschine durch Betätigen des Auslösers gestartet, kann eine kurzzeitige Verzögerung auftreten, bevor die Drehung beginnt. Dies ist kein Anzeichen für eine Funktionsstörung.

• Di es e Ver zö ge ru ng tri tt bei m Hochfahren der Schaltkreise der Maschine auf, wenn der Auslöser zum ersten Mal nach dem Einsetzen eines neuen Akkus betätigt wird, oder nachdem die Maschine mindestens 1 Minute lang nicht benutzt worden ist (oder mindestens 5 Minuten bei leuchtender LED). Bei der zweiten und jeder weiteren Betätigung läuft die Maschine ohne Verzögerung an. Umschalten und Betätigung des Rechts-/Linkslauf-Um- schalthebels VORSICHT: N i c h t d e n R e c h t s - / L i n k s l a u f - Umschalthebel betätigen, bevor der Bit vollständig zur Ruhe gekommen ist, um Schäden zu ver-hindern. Rechts Links Schaltersperre Rechtslauf – Schalterbetäti- gung

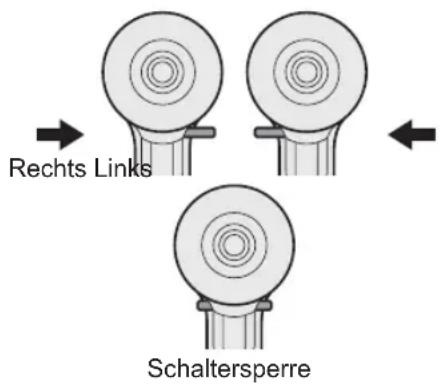

1. Für Rechtslauf den Hebel drücken.

2. Drücken Sie den Schalter leicht, um

das Werkzeug langsam zu starten.

3. Die Drehzahl nimmt zu, je stärker der

Elektronikschalter gedrückt wird, um effizientes Anziehen von Schrauben und Bohren zu ermöglichen. Beim Loslassen des Schalters wird die Bremse betätigt und das Futter sofort angehalten.

4. Nach der Verwendung den Hebel

auf die Mitten-position zurückstellen (Schaltersperre). Linkslauf – Schalterbetätigung

1. Für Linkslauf den Hebel drücken. Die

Drehrichtung vor dem Betrieb prüfen.

2. Drücken Sie den Schalter leicht, um

das Werkzeug langsam zu starten.

3. Nach der Verwendung den Hebel

auf die Mitten-position zurückstellen (Schaltersperre). Einstellung des Kup- plungsdrehmoments Stellen Sie das Drehmoment auf eine der 18 Kupplungsstufen oder die Position „ “ ein (EY7441, EY74A1). Stellen Sie das Drehmoment auf eine der 18 Kupplungsstufen oder die Position „ “„ “, ein (EY7940). HINWEIS: Schalten Sie stets die Maschine aus und nehmen Sie sie vom Werkstück ab, wenn Sie durch Drehen des Kupplungsgriffs vom Bohrmodus auf den Schlagbohrmodus oder umgekehrt umschalten. VORSICHT: Stellen Sie die Kupplungseinstellung vor dem tatsächlichen Betrieb auf dieses Zeichen (

EY7441_EY7940_EY7443_EY74A1_Book.indb 24 2012-12-11 9:21:16- 25 - Wenn der Kupplungsring sich nach dem Festziehen von Schrauben mit Kupplungsfunktion nicht auf Bohr- oder Hammermodus einstellen lässt, den Kupplungsring auf Position 1 stellen und die Kupplung eine Sekunde lang betätigen. Wahl der Drehzahl Wählen Sie je nach der Arbeit eine niedrige oder hohe Drehzahl. (EY7441, EY7940, EY74A1) NIEDRIG HOCH Je weiter der stufenlose Elektronikschalter hineingedrückt wird, desto höher wird die Drehzahl. Wählen Sie eine niedrige, hohe, oder Auto-Drehzahl je nach Verwendung (EY7443) NIEDRIG AUTOHOCH Je stärker der Elektronikschalter gedrückt wird, desto höher wird die Drehzahl. Das Modell EY7443 besitzt einen AUTO-Modus, der die Belastung d e s W e r k z e u g s e r k e n n t u n d automatisch zwischen Hoch- (HIGH) und Niederdrehzahlbetrieb (LOW) umschaltet. Bei niedriger Belastung beginnt das Werkzeug den Betrieb immer mit der Geschwindigkeit HIGH. Wenn sich das Anziehdrehmoment erhöht, schaltet das Werkzeug auf die Geschwindigkeit LOW um. Halten Sie das Werkzeug mit festem Griff, damit es sich durch das erhöhte Drehmoment nicht aus Ihren Händen windet. Beim Betrieb im AUTO-Modus h ä n g t e s v o n d e n j e w e i l i g e n Arbeitsbedingungen ab, ob und wann das Werkzeug zwischen Hoch- (HIGH) und Niederdrehzahlbetrieb (LOW) umschaltet. Diese Schwankungen im Verhalten des Werkzeugs sind normal und stellen keine Funktionsstörung dar. Hinweis: Bei Wahl des AUTO-Modus am EY7443 Während des Betriebs im AUTO- Modus kann es vorkommen, dass das Werkzeug bei geringer Belastung auf die Geschwindigkeit LOW umschaltet, falls der Akku schwach oder die Akkutemperatur niedrig ist (0°C oder tiefer). Laden Sie in diesem Fall den Akku auf, oder legen Sie den Akku mindestens eine Stunde lang an einen warmen Ort, bevor Sie ihn benutzen. Je nach der Belastung kann das Werkzeug mehrmals zwischen Hoch- (HIGH) und Niederdrehzahlbetrieb (LOW) hin und her schalten. Wenn dieses Umschalten unerwünscht ist, stellen Sie das Werkzeug manuell auf die Geschwindigkeit HIGH oder LOW ein. VORSICHT: Überprüfen Sie den Drehzahl- Wahlschalter vor Gebrauch. Verwenden Sie eine niedrige Drehzahl, wenn eine große Kraft bei der Arbeit erforderlich ist. (Die Verwendung einer hohen Drehzahl bei Ausübung einer großen Kraft kann zu einer Beschädigung des Motors führen.) Verstellen Sie den Drehzahl- Wahlschalter (LOW-HIGH) nicht, während Sie den Elektronikschalter betätigen. Dies kann zu schneller Abnutzung der wiederaufladbaren Batterie oder zu einer Beschädigung des internen Motormechanismus führen.

• Siehe die technischen Daten für „MAXIMAL ZULÄSSIGE KAPAZITÄTEN“. VORSICHT: Um übermäßigen Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Akkuwechsel abkühlen. EY7441_EY7940_EY7443_EY74A1_Book.indb 25 2012-12-11 9:21:16- 26 - B l o c k i e r e n S i e n i c h t d i e

Ve n t i l a t i o n s ö f f n u n g e n a n d e n Seiten des Gehäuses während des Betriebs. Anderenfalls wird die Maschinenfunktion beeinträchtigt, was zu einem Ausfall führen kann. Belasten Sie das Werkzeug (den

Motor) NICHT übermäßig. Es kann sonst zu einer Beschädigung der Maschine kommen. Halten Sie die Maschine so, dass die

Abluft von den Ventilationsöffnungen im Gehäuse nicht direct auf Ihre Haut bläst. Anderenfalls können Sie sich verbrennen. Bitverriegelungsfunktion

1. Wenn der Elektronikschalter bei

eingesetztem Schraubendreherbit ausgerückt ist, kann das Werkzeug wie ein manueller Schraubendreher verwendet werden (bis zu 22,6 N·m, 230 kgf·cm, 199 in-lbs). Es kann etwas Spiel im Futter vor- handen sein, was jedoch keine Funk- tionsstörung ist.

2. Dieses Merkmal ist praktisch, um

Schra uben anzuziehen, die ei n h ö h e r e s D r e h m o m e n t a l s d a s maximale Drehmoment des Schraubers benötigen (Position an der Kupp- lung), um die Festigkeit einer Schraube zu überprüfen, oder um eine sehr fest angezogene Schraube zu lösen. Verwenden des Riemenhakens WARNUNG! Unbedingt den Riemenhaken am

Hauptgerät sicher befestigen, indem die Schraube fest angezogen wird. Wenn der Riemenhaken am Hauptgerät nicht gut befestigt ist, kann sich der Haken lösen und das Hauptgerät herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben. Überprüfen Sie die Festigkeit der

Schraube regelmäßig. Ist sie locker, muss sie fest angezogen werden. Den Riemenhaken unbedingt sicher und

gut am Gürtelriemen oder einem anderen Riemen befestigen. Darauf achten, dass das Gerät nicht vom Riemen abrutscht. Dies kann einen Unfall oder Verletzungen zur Folge haben. Wenn das Hauptgerät vom Riemenhaken

gehalten wird, nicht damit springen oder laufen. Anderenfalls kann der Haken abrutschen und herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben. Wenn der Riemenhaken nicht verwendet wird, unbedingt in seine Lagerposition bringen. Der Riemenhaken könnte sich irgendwo verfangen. D i e s k a n n e i n e n U n f a l l o d e r Verletzungen zur Folge haben. Wenn Sie das Werkzeug mit dem

Gürtelhaken an den Hüftgürtel hängen, bringen Sie außer Schrauberbits keine anderen Bits am Werkzeug an. Ändern der Befestigungsseite des Riemenhakens Der Riemenhaken kann auf beiden Seiten des Gerätes befestigt werden.

1. Entfernen des Hakens

(1) Entfernen Sie die Schraube. (2) Ziehen Sie den Haken heraus.

2. Befestigen des Hakens auf der anderen

Seite (1) Führen Sie den Haken auf der anderen Seite ein. (2) Ziehen Sie die Schraube gut fest. Bedienfeld (1)(1) (3) (2) EY7441/EY7940/EY74A1 EY7443 (1) LED-Leuchte Vor Verwendung der LED-Leuchte muss immer der Netzschalter einmal gezogen werden. Drücken Sie die LED-Leuchtentaste

Die Leuchte braucht nur einen sehr geringen Strom, so dass die Leistung des Werkzeugs und die Akkukapazität nicht beeinträchtigt wird. VORSICHT: Die eingebaute LED-Leuchte ist für

kurzzeitige Beleuchtung eines kleinen Arbeitsbereichs ausgelegt. Verwenden Sie sie nicht als Ersatz für

eine normale Taschenlampe, weil sie nicht hell genug ist. Die LED-Leuchte schaltet sich aus,

wenn das Tool während 5 Minuten nicht verwendet wurde. Vorsicht: SEHEN SIE NICHT IN DEN STRAHL. Die Verwendung von Bedienelementen, Ein-stellungen oder Vorgängen außer den hier beschriebenen kann zur Freisetzung gefährlicher Strahlung führen. (2) Overheat warning lamp Aus (normaler Betrieb) Leuchten: Überhitzung (motor) Blinken: Überhitzung (akku) Zeigt an, dass der Betrieb wegen Motoroder Akkuüberhitzung Zum Schutz des Motors und des Akkus müssen beim Betrieb die folgenden Punkte beachtet werden. Bei einer Motor- oder Akkuüberhitzung

sp r ich t d ie Schu tzs c hal tung a n , um den Betrieb des Motors bzw. Des Akkus zu unterbrechen. Die Überhitzungswarnleuchte auf dem Bedienungsfeld leuchtet oder blinkt bei aktivierter Funktion. Falls die Überhitzungs-Schutzfunktion

aktiviert wird, lassen Sie das Tool gr ündl ich a bkü hlen ( min des t ens 30 Minuten). Das Tool ist wieder einsatzbereit, wenn die Überhitzungs- Warnlampe erlischt. Verwenden Sie das Tool so, dass die

Überhitzungs-Schutzfunktion nicht wiederholt aktiviert wird. Falls das Werkzeug kontinuierlich

unter starker Belastung oder bei hoher Umgebungstemperatur im Sommer verwendet wird, kann die Überhitzungs- Schutzfunktion öfters ansprechen. Falls das Werkzeug bei niedriger

Umgebungstemperatur im Winter oder jeweils nur kurzzeitig verwendet wird, spricht die Überhitzungs-Schutzfunktion nicht an. Der Umgebungstemperaturbereich liegt

zwischen 0°C und 40°C. Wenn der Akku bei einer Akkutemperatur unter 0°C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei. EY7441_EY7940_EY7443_EY74A1_Book.indb 27 2012-12-11 9:21:17- 28 - Wenn ein kalter Akku (von etwa 0°C

oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat. Falls das Werkzeug bei niedriger

Umgebungstemperatur im Winter oder jeweils nur kurzzeitig verwendet wird, spricht die Überhitzungs-Schutzfunktion nicht an. Infolge der Arbeitsbedingungen und anderer Faktoren nimmt die Leistung des EY9L42 bei einer Temperatur von 10 °C und darunter stark ab. (3) Akkuladungs-Warnlampe Aus (normaler Betrieb) Blinken (Keine Ladung) Akkuschutzfunktion aktiv Übermäßiges (vollständiges) Entla-den von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Der Schrauber ist mit einer Akkuschutzfunktion ausgestattet, die übermäßiges Entladen des Akkus verhindert. Die Akkuschutzfunktion wird unmittelbar

vor der Erschöpfung des Akkus aktiviert und bewirkt Blinken der Akkuladungs- Warnlampe. W e n n S i e b e m e r k e n , d a s s d i e

Akkuladungs-Warnlampe blinkt, laden Sie den Akku unverzüglich auf. Wird die Maschine bei zu geringer

Akku-Restladung gestartet, kann sie stehen bleiben, ohne dass zuvor die Akkuladungs-Warnlampe blinkt. Dies zeigt an, dass zu wenig Akku-Restladung für den Betrieb der Maschine vorhanden ist. Daher sollte der Akku vor weiterem Gebrauch aufgeladen werden. Wird die Maschine während des Betriebs

einer plötzlichen Last ausgesetzt, die Blockieren des Motors verursacht, kann der Tiefentladungs-Schutzsensor ausgelöst werden, so dass eventuell die Akkuladungs-Warnlampe blinkt. Die Lampe hört auf zu blinken, sobald die Ursache der Motorblockierung behoben und der Auslöser betätigt wird. EY7441/EY7940/EY74A1 EY7443 Die Akkuschutzfunktion kann aktiviert

werden, wenn der Motor plötzlich stark belastet wird, selbst wenn noch genügend Akkurestladung vorhanden ist. In diesem Fall blinken die Akkuladungs- Warnlampe und die LED-Leuchte (EY7443, EY74A1). Falls sowohl die Akkuladungs-Warnlampe

als auch die LED-Leuchte blinkt, verringern Sie die Kraft, mit der Sie den Schrauber andrücken, oder, falls Sie einen Bohrschrauber verwenden, stellen Sie den Drehzahl-Wahlschalter auf eine niedrigere Drehzahl ein (EY7443, EY74A1). Wenn das Werkzeug im AUTO-Modus

nicht zwischen den Geschwindigkeiten HIGH und LOW umschaltet, stoppt der Motor und die Anzeigelämpchen für niedriger Batteriestand und für Überhitzung blinken abwechselnd. Das ist keine Betriebsstörung. W e n n b e i d e A n z e i g e l ä m p c h e n

abwechselnd blinken, drücken Sie den Trigger erneut. (EY7443). EY7441_EY7940_EY7443_EY74A1_Book.indb 28 2012-12-11 9:21:18- 29 - [Akku] Für richtigen Gebrauch des Akkus Li-Ion-Akku Um eine möglichst lange Lebensdauer

des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen. Achten Sie beim Laden des Akkus

darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind. Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden. Wenn Sie den Akku nicht benutzen,

halten Sie ihn von Metallgegenständen fern: Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere kleine Metallgegenstände können die Kontakte kurzschließen. Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen. Sorgen Sie bei Benutzung des Akkus

fü r au sr ei ch en de B el üf tu ng d es Arbeitsplatzes. Wenn der Akku vom Werkzeug-Hauptteil

abgenommen wird, ist die Akkuabdeckung sofort anzubringen, um zu verhüten, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird. Lebensdauer des Akkus Der Akku hat nur eine begrenzte Le ben sdaue r. Wenn au ch nach einer ordnungsgemäßen Ladung die Betriebszeit extreme kurz ist, muss der Akku erneuert werden. Batterie-Recycling ACHTUNG: Um Umweltschutz und Material- Recycling zu gewährleisten, müssen S i e d i e B a t t e r i e zu r ö r t l i c h e n Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist. [Ladegerät] Laden VORSICHT: Falls die Temperatur des Akkus unter

etwa –10°C abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhüten. Der Umgebungstemperaturbereich liegt

zwischen 0°C und 40°C. Wenn der Akku bei einer Akkutemperatur unter 0°C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei. Wenn ein kalter Akku (von etwa 0°C

oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat. Den Akku abkühlen lassen, wenn er

mehr als 2× hintereinander aufgeladen wurde. Stecken Sie Ihre Finger nicht in die

Kontaktöffnung, um das Ladegerät f e s t z u h a l t e n o d e r b e i a n d e r e n Gelegenheiten. Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern. Keinen Motorgenerator als

Spannungsquelle benutzen. Decken Sie die Entlüftungsöffnungen des

Ladegerätes und den Akku nicht ab. Tren nen Sie das Ladegerät vom

Stromnetz, wenn es nicht benutzt wird. HINWEIS: Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf. EY7441_EY7940_EY7443_EY74A1_Book.indb 29 2012-12-11 9:21:18- 30 - ANZEIGELAMPEN (Grün) (Orange) Ladevorgang ist abgeschlossen. (Volle Ladung) Der Akku ist zu etwa 80 % aufgeladen. Ladevorgang läuft. Erlischt Leuchtet Blinkt Das Ladegerät ist an eine Netzsteckdose angeschlossen. Ladebereitschaft hergestellt. Ladezustandslampe. Links: Grün Rechts: Orange wird angezeigt. Akku ist kalt. Der Akku wird langsam geladen, um seine Belastung zu reduzieren. Der Akku ist warm geworden. Der Ladevorgang beginnt wieder, wenn dieTemperatur des Akku gefallen ist. Beträgt die Temperatur des Akkus –10°C oder weniger, beginnt die Ladekontrolllampe (orange) ebenfalls zu blinken. Der Ladevorgang beginnt, wenn die Temperatur des Akkus steigt. Keine Ladung möglich. Verstaubt oder Defekt des Akkus. Ladegerät

2. Akku fest in das Ladegerät schieben.

1) D i e A u s r i c h t m a r k i e r u n g e n

ausrichten, und den Akku in den Schacht des Ladegerätes einsetzen.

2) In Pfeilrichtung nach vorn schieben.

3. Während des Ladens leuchtet die

Ladekontrolllampe. Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert. Das Laden beginnt nicht, solange

der Akku noch heiß ist (wie z.B. u n m i t t e l b a r n a c h i n t e n s i v e m Gebrauch). Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

4. Die Ladekontrolllampe (grün) blinkt

langsam, wenn der Akku zu etwa 80% aufgeladen ist.

5. Wenn der Ladevorgang beendet ist,

erlischt die grüne Ladekontrolllampe.

6. F a l l s d i e Ak k u t e m p e r a t u r 0 ° C

oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit. Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

7. W e n d e n S i e s i c h a n e i n e n

V e r t r a g s h ä n d l e r , f a l l s d i e Ladekontrolllampe (grün) nicht erlischt.

8. Wird ein voll aufgeladener Akku erneut

in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten erlischt die grüne Ladekontrolllampe. Ausrichtmarkierungen EY7441_EY7940_EY7443_EY74A1_Book.indb 30 2012-12-11 9:21:18- 31 - Benutzerinformation zur Sammlung und Entsorgung von ver- alteten Geräten und benutzten Batterien Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Für Geschäftskunden in der Europäischen Union Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit. [Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union] Dieses Symbol ist nur in der Euro-päischen Union gültig. Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit. Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder üchtige Lösungsmittel wie Farbverdünner oder Benzin. Falls Wasser in das Werkzeug oder den Akku eindringt, lassen Sie umgehend das Wasser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder Eisenfeilspäne, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie die nächste autorisierte Kundendienststelle. EY7441_EY7940_EY7443_EY74A1_Book.indb 31 2012-12-11 9:21:18- 32 -

Verwenden Sie nur für die Futtergröße passende Bits.

Modell EY7441 EY7940 EY7443 EY74A1 Schrauben eindrehen Maschinenschraube

Holzschraube ø6,8 mm Bohren Selbstbohrende Schraube ø6 mm Für Holz ø35 mm Für Metall ø13 mm For Masonry – 13 mm – –

VIII. TECHNISCHE DATEN

HAUPTGERÄT Modell EY7441 EY7940 EY7443 EY74A1 Motorspannung 14,4 V 14,4 V 18 V Drehzahl ohne Last Niedrig 70~400min

Schlagzahl/ Min Niedrig – 1260~7200 min

Futterkapazität ø1,5 mm - ø13 mm Kupplungsdrehmoment Ca. 0,5 N·m – 4,4 N·m Ca. 1,0 N·m – 4,4 N·m Ca. 0,5 N·m – 4,4 N·m Ca. 0,5 N·m – 0,4 N·m Gesamtlänge 193 mm 200 mm 199 mm 203 mm Gewicht (mit Akku EY9L44) 1,75 kg 1,8 kg 1,85 kg 1,85 kg – Gewicht (mit Akku EY9L45) 1,75 kg 1,8 kg 1,85 kg 1,85 kg – Gewicht (mit Akku EY9L50) – –

– 1,95 kg Gewicht (mit Akku EY9L51) – –

– 1,95 kg Geräuschvibration Siehe beiliegendes Datenblatt EY7441_EY7940_EY7443_EY74A1_Book.indb 32 2012-12-11 9:21:19- 33 - AKKU Modellnr. EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Akku Li-ion Battery Akkuspannung 14.4V DC (3,6V x 4 Zellen) 14.4V DC (3,6V x 8 Zellen) 18V DC (3,6V x 10 Zellen) AKKU-LADEGERÄT Modellnr. EY0L81 Nennwert Siehe Leistungsschild auf der Unterseite des Ladegerätes. Gewicht 0,93 kg Ladezeit EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Nutzbar:45min Nutzbar:30min Nutzbar:50min Nutzbar:65min Nutzbar:50min Nutzbar:65min Voll:60min Voll:35min Voll:65min Voll:80min Voll:65min Voll:80min Modellnr. EY0L82 Nennwert Siehe Leistungsschild auf der Unterseite des Ladegerätes. Gewicht 0,93 kg Ladezeit EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Nutzbar:35min Nutzbar:30min Nutzbar:40min Nutzbar:50min Nutzbar:40min Nutzbar:55min Voll:50min Voll:35min Voll:55min Voll:60min Voll:55min Voll:70min HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden. Bitte nehmen Sie auf den neusten Generalkatalog Bezug. HINWEIS: Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden Garantiekarte. EY7441_EY7940_EY7443_EY74A1_Book.indb 33 2012-12-11 9:21:19- 34 -
