Marke	Panasonic
Modell	EY-7950
Produkttyp	Akku-Schlagbohrschrauber
Motorspannung	18 V Gleichstrom
Leerlaufdrehzahl (niedrig)	0 - 430 min⁻¹
Leerlaufdrehzahl (hoch)	0 - 1650 min⁻¹
Schlagfrequenz (niedrig)	1800 - 7740 min⁻¹
Schlagfrequenz (hoch)	6840 - 29700 min⁻¹
Bohrfutterkapazität	1,5 - 13 mm (schnellspann)
Drehmoment (Kupplung)	18 Stufen, 1,0 - 6,9 N·m
Gesamtlänge	235 mm
Gewicht (mit Akku)	2,3 kg
Akku-Typ	Li-Ion 18 V (Modell EY9L44)
Ladegerät	EY0L81, Ladezeit nutzbar 50 Min. / voll 65 Min.
Schutzart	IP56 (staub- und strahlwassergeschützt)
Betriebsmodi	Schrauben, Bohren Holz/Metall, Schlagbohren Beton
Zusätzliche Funktionen	LED-Licht, Überhitzungsanzeige Motor/Akku, Akku-Schwachanzeige, Motorbremse, Zusatzhandgriff
Im Lieferumfang enthalten	Li-Ion Akku 18 V, Ladegerät, Zusatzhandgriff
Wartung	Mit einem trockenen, sauberen Tuch reinigen; kein Wasser oder Lösungsmittel verwenden
Sicherheit	Schalterverriegelung, Überlast- und Überhitzungsschutz, Verwendung des Zusatzhandgriffs
Garantie	Eingeschränkte Garantie (siehe Anleitung)

Häufig gestellte Fragen - EY-7950 PANASONIC

Wie setze ich einen Bohrer ein oder entferne ihn am EY-7950?

Stellen Sie sicher, dass der Akku abgeklemmt oder der Schalter in Mittelstellung (verriegelt) ist. Setzen Sie den Bohrer in das Schnellspannbohrfutter ein, drehen Sie dann die Spannhülse im Uhrzeigersinn, um zu spannen. Zum Entfernen gegen den Uhrzeigersinn drehen. Wenn das Bohrfutter Spiel hat, lösen Sie die innere Schraube (Linksgewinde) mit einem Schraubendreher.

Wie stelle ich das Drehmoment an der Kupplung ein?

Drehen Sie den Kupplungseinstellring auf eine der 18 Positionen zum Schrauben oder auf die Symbole ♂ (Bohren) oder ♀ (Schlagbohren). Der Drehmomentwert steigt mit der Nummer. Stoppen Sie das Werkzeug immer, bevor Sie den Modus wechseln.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie die Akkutemperatur: Wenn er zu heiß (nach Gebrauch) oder zu kalt (<0°C) ist, wartet das Ladegerät. Die orange blinkende Anzeige bedeutet Wartezeit. Lassen Sie den Akku auf Raumtemperatur abkühlen oder erwärmen. Wenn die grüne Anzeige nach mehreren Stunden nicht erlischt, ist der Akku möglicherweise defekt; wenden Sie sich an einen autorisierten Händler.

Wie verwende ich den Schlagbohrmodus zum Bohren in Beton?

Drehen Sie den Kupplungsring auf das Symbol ♀ (Schlagbohren). Wählen Sie mit dem Schalter die hohe oder niedrige Drehzahl. Verwenden Sie einen geeigneten Bohrer für Mauerwerk. Halten Sie das Werkzeug mit dem Zusatzhandgriff fest und üben Sie konstanten Druck aus. Nicht erzwingen, wenn der Bohrer klemmt.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Rechts-/Linkslauf-Umschalter oberhalb des Auslösers. Drücken Sie ihn nach links für normale Drehung (Schrauben), nach rechts für Rückwärtsdrehung (Lösen). Betätigen Sie ihn niemals, wenn der Auslöser gedrückt ist oder sich der Bohrer noch dreht.

Was bedeuten die Anzeigen am Werkzeug?

Überhitzungsanzeige: Dauerlicht = Motor überhitzt; Blinken = Akku überhitzt. Lassen Sie mindestens 30 Minuten abkühlen. Akku-Schwachanzeige: Blinken = Akku fast leer, sofort laden. Ladegerät-Anzeigen: Grün Dauerlicht = Ladevorgang abgeschlossen; grün langsames Blinken = zu 80% geladen; orange Blinken = Wartezeit (Temperatur).

Wie reinige und warte ich den EY-7950?

Reinigen Sie das Gehäuse mit einem trockenen, sauberen Tuch. Verwenden Sie niemals Wasser, Lösungsmittel oder flüchtige Substanzen. Bei Kontakt mit Wasser sofort trocknen. Entfernen Sie regelmäßig angesammelten Bohrstaub und Schmutz. Bei Problemen wenden Sie sich an eine autorisierte Werkstatt.

Kann ich andere Akkus als die empfohlenen verwenden?

Nein, verwenden Sie nur die originalen Panasonic-Akkus, die für dieses Werkzeug entwickelt wurden (Modelle EY9L41, EY9L42, EY9L44, EY9L50 je nach Spannung). Die Verwendung von recycelten oder gefälschten Akkus kann zu Schäden, Brand oder Garantieverlust führen.

Wie vermeide ich Überhitzung bei längerem Gebrauch?

Machen Sie regelmäßige Pausen: Verwenden Sie nicht mehrere Akkus hintereinander, ohne das Werkzeug abkühlen zu lassen. Blockieren Sie nicht die Lüftungsschlitze an der Gehäuseseite. Wenn der Überhitzungsschutz aktiviert wird, stoppen Sie sofort und lassen Sie mindestens 30 Minuten abkühlen.

Wo finde ich Ersatzteile oder lasse ich meine Bohrmaschine reparieren?

Sehen Sie in der mitgelieferten Garantiekarte nach den Kontaktdaten des autorisierten Händlers. Ersatzteile (Akkus, Ladegerät, Bohrfutter, Bohrer) sind bei Panasonic-Händlern erhältlich. Für Reparaturen wenden Sie sich an eine autorisierte Servicewerkstatt.

BEDIENUNGSANLEITUNG EY-7950 PANASONIC

Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

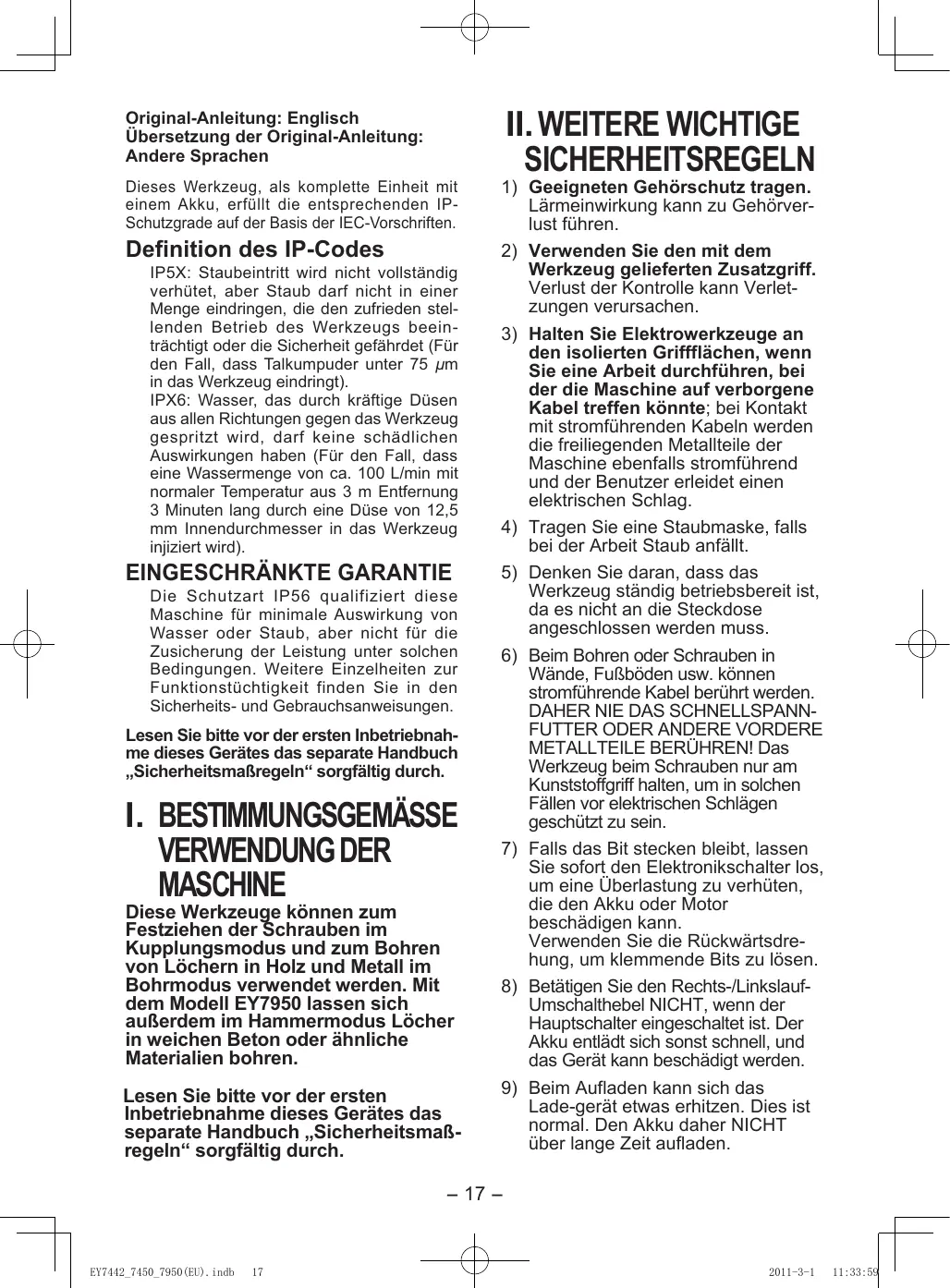

Original-Anleitung: Englisch Übersetzung der Original-Anleitung: Andere Sprachen

Dieses Werkzeug, als komplette Einheit mit einem Akku, erfüllt die entsprechenden IP-Schutzgrade auf der Basis der IEC-Vorschriften.

Definition des IP-Codes

IP5X: Staubeintritt wird nicht vollständig verhütet, aber Staub darf nicht in einer Menge eindringen, die den zufrieden stellenden Betrieb des Werkzeugs beeinträchtigt oder die Sicherheit gefährdet (Für den Fall, dass Talkumpuder unter 75 m in das Werkzeug eindringt).

IPX6: Wasser, das durch kräftige Düsen aus allen Richtungen gegen das Werkzeug gespritzt wird, darf keine schädlichen Auswirkungen haben (Für den Fall, dass eine Wassermenge von ca. 100 L/min mit normaler Temperatur aus 3 m Entfernung 3 Minuten lang durch eine Düse von 12,5 mm Innendurchmesser in das Werkzeug injiziert wird).

EINGESCHRÄNKTE GARANTIE

Die Schutzart IP56 qualifiziert diese Maschine für minimale Auswirkung von Wasser oder Staub, aber nicht für die Zusicherung der Leistung unter solchen Bedingungen. Weitere Einzelheiten zur Funktionstüchtigkeit finden Sie in den Sicherheits- und Gebrauchsanweisungen.

Lesen Sie bitte vor der ersten Inbetriebnahme dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

I. BESTIMMUNGSGEMÄSSE VERWENDUNG DER MASCHINE

Diese Werkzeuge können zum Festziehen der Schrauben im Kupplungsmodus und zum Bohren von Löchern in Holz und Metall im Bohrmodus verwendet werden. Mit dem Modell EY7950 lassen sich außerdem im Hammermodus Löcher in weichen Beton oder ähnliche Materialien bohren.

Lesen Sie bitte vor der ersten Inbetriebnahme dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

II. WEITERE WICHTIGE SICHERHEITSREGELN

1) Geeigneten Gehörschutz tragen. Lärmeinwirkung kann zu Gehörverlust führen.
2) Verwenden Sie den mit dem Werkzeug gelieferten Zusatzgriff. Verlust der Kontrolle kann Verletzungen verursachen.
3) Halten Sie Elektrowerkzeuge an den isolierten Griffflächen, wenn Sie eine Arbeit durchführen, bei der die Maschine auf verborgene Kabel treffen könnte; bei Kontakt mit stromführenden Kabeln werden die freiliegenden Metallteile der Maschine ebenfalls stromführend und der Benutzer erleidet einen elektrischen Schlag.
4) Tragen Sie eine Staubmaske, falls bei der Arbeit Staub anfällt.
5) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss.
6) Beim Bohren oder Schrauben in Wände, Fußböden usw. können stromführende Kabel berührt werden. DAHER NIE DAS SCHNELLSPANN-FUTTER ODER ANDERE VORDERE METALLTEILE BERÜHREN! Das Werkzeug beim Schrauben nur am Kunststoffgriff halten, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein.
7) Falls das Bit stecken bleibt, lassen Sie sofort den Elektronikschalter los, um eine Überlastung zu verhüten, die den Akku oder Motor beschädigen kann. Verwenden Sie die Rückwärtsdrehung, um klemmende Bits zu lösen.
8) Betätigen Sie den Rechts-/Linkslauf-Umschalthebel NICHT, wenn der Hauptschalter eingeschaltet ist. Der Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden.
9) Beim Aufladen kann sich das Lade-gerät etwas erhitzen. Dies ist normal. Den Akku daher NICHT über lange Zeit aufladen.

10) Stellen Sie den Rechts-/Linkslauf-Umschalthebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schaltersperre).
11) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.
12) Verstellen Sie den Drehzahl-Wahlschalter (LOW-HIGH) nicht, während Sie den Elektronikschalter betätigen. Dies kann zu schneller Abnutzung der wiederaufladbaren Batterie oder zu einer Beschädigung des internen Motormechanismus führen.

Symbol	Bedeutung
V	Volt
[3TAB]	Gleichstrom
n0	Leerlaufdrehzahl
.W688	Drehzahl oder Hubzahl pro Minute
Ah	Akkukapazitat in Ampere Stunden
∪	Rechtslauf
∪	Linkslauf
	Schlagbohren
	Bohren
[8429]	Zur Verminderung der Verletzungsgefahr muss die Bedienungsanleitung gründlich gelesen werden.
[14A9]	Nur für Inneneinsatz.

⚠️ WARNING:

• Bitte verwenden Sie für dieses wiederaufladbare Gerät nur die von Panasonic vorgesehenen Akkus.
• Panasonic übernimmt keine Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recycelten und gefälschten Akkus verursacht werden.
• Entsorgen Sie diesen Akku niemals im Feuer und setzen Sie ihn keinesfalls starker Hitze aus.
• Versuchen Sie niemals, Gegenstände wie Nägel in den Akku zu schlagen, dies könnte zu einem elektrischen Schlag führen. Sehen Sie außerdem davon ab, den Akku zu zerlegen oder zu verändern.
• Achten Sie darauf, dass keine metallischen Gegenstände mit den Anschlüssen des Akkus in Verbindung kommen.
• Der Akku darf nicht im selben Behälter wie Nägel oder ähnliche metallische Gegenstände transportiert oder gelagert werden.
• Laden Sie den Akku niemals an einem Ort mit hoher Temperatur, beispielsweise neben einem Feuer oder direkter Sonneneinstrahlung. Andernfalls kann dies zu Überhitzung, einem Brand oder einer Explosion führen.
• Laden Sie den Akku ausschließlich mit dem dafür vorgesehenen Ladegerät. Andernfalls kann dies zu einem Auslaufen des Akkus, einem Brand oder einer Explosion führen.
• Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls könnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.
• Wenn der Akku schwach geworden ist, ersetzen Sie ihn durch einen neuen.

Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.

III. BAUGRUPPE

Anbringen oder Abnehmen des Bits

HINWEIS:

Trennen Sie vor dem Anbringen oder Abnehmen eines Bits den Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre).

Dieses Werkzeug ist mit einem schlüssellosen Bohrfutter ausgestattet.

1. Anbringen

Das Bit einführen, und den Knebelring zum Anziehen im Uhrzeigersinn drehen (von vorn gesehen), bis das Klicken aufhört.

① ② Knebelring

2. Abnehmen

Den Knebelring entgegen dem Uhrzeigersinn drehen (von vorn gesehen), dann das Bit abnehmen.

Wenn starkes Spiel im Futter auf-tritt, den Bohrer sichern, dann ① die Futterklauen durch Drehen der Sperrhülse öffnen und ② die Schraube (Linksgewinde) durch Drehen entgegen dem Uhrzeigersinn (von vorn gesehen) mit einem Schraubenzieher anziehen.

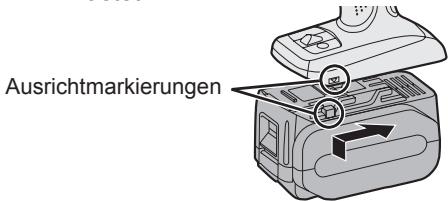

Anbringen oder Abnehmen des Akkus

1. Zum Anschließen des Akkus: Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen.
2. Den Akku einschieben, bis er einrastet.

Ausrichtmarkierungen

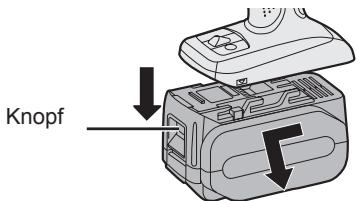

1. Zum Entfernen des Akkus: Zum Abnehmen des Akkus am Knopf an der Vorderseite ziehen.

Knopf

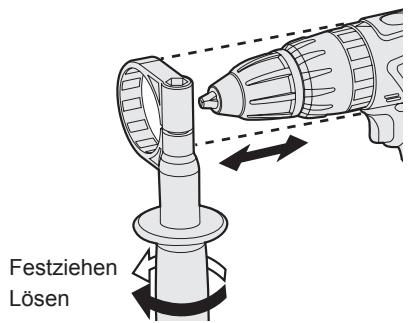

Zusatzgriff

Bringen Sie den Zusatzgriff an Ihrer bevorzugten Position an, und ziehen Sie den Griff fest an.

Festziehen Lösen

Benutzen Sie stets den Stützgriff, um die Betriebssicherheit zu gewährleisten.

IV. BETRIEB

[Hauptteil]

Schalterfunktion

1. Die Drehzahl erhöht sich, je stärker der Elektronikschalter gedrückt wird. Drücken Sie den Elektronikschalter zu Beginn der Arbeit nur leicht, um mit langsamer Drehung zu beginnen.
2. Ein elektronischer Feedback-Controller wird verwendet, um auch bei niedriger Drehzahl ein starkes Drehmoment zu erhalten.
3. Beim Loslassen des Elektronik- schalters wird die Bremse betätigt und der Motor sofort angehalten.

HINWEIS:

• Bei der Betätigung der Bremse kann ein Bremsgeräusch hörbar sein. Dies ist normal.
• Beim Umschalten und Bremsen können wegen der auf den Motor ausgeübten Belastung Funken von der Motorbürste durch die Ventilationsöffnungen im Gehäuse auf der Rückseite der Maschine sichtbar sein. Dies ist kein Anzeichen für eine Störung der Maschine.

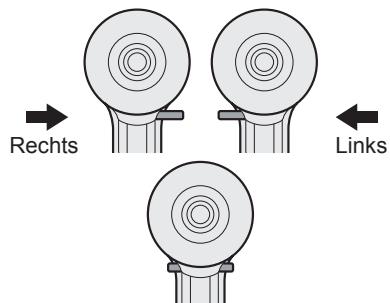

Umschalten und Betätigung des Rechts-/Linkslauf-Umschalthebels

Rechts Links

Schaltersperre

VORSICHT:

Nicht den Rechts-/Linkslauf-Umschalthebel betätigen, bevor der Bit vollständig zur Ruhe gekommen ist, um Schäden zu ver-hindern.

Rechtslauf – Schalterbetätigung

1. Für Rechtslauf den Hebel drücken.
2. Drücken Sie den Schalter leicht, um das Werkzeug langsam zu starten.
3. Die Drehzahl nimmt zu, je stärker der Elektronikschalter gedrückt wird, um effizientes Anziehen von Schrauben und Bohren zu ermöglichen. Beim Loslassen des Schalters wird die Bremse betätigt und das Futter sofort angehalten.
4. Nach der Verwendung den Hebel auf die Mitten-position zurückstellen (Schaltersperre).

Linkslauf – Schalterbetätigung

1. Für Linkslauf den Hebel drücken. Die Drehrichtung vor dem Betrieb prüfen.
2. Drücken Sie den Schalter leicht, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf die Mitten-position zurückstellen (Schaltersperre).

Einstellung des Kupplungs-drehmoments

Stellen Sie das Drehmoment auf eine der 18 Kupplungsstufen oder die Position „ 2 “ ein (EY7442, EY7450).

Stellen Sie das Drehmoment auf eine der 18 Kupplungsstufen oder die Position „2“, „↑“, ein (EY7950).

HINWEIS:

Schalten Sie stets die Maschine aus und nehmen Sie sie vom Werkstück ab, wenn Sie durch Drehen des Kupplungsgriffs vom Bohrmodus auf den Schlagbohrmodus oder umgekehrt umschalten.

VORSICHT:

Stellen Sie die Kupplungseinstellung vor dem tatsächlichen Betrieb auf dieses Zeichen (◀).

①Wenn der Kupplungsgriff nach dem Bohren mit Kupplungsfunktion nicht auf den Modus „Bohren“ oder „Hämmern“ eingestellt werden kann, stellen Sie den Kupplungsgriff auf Position 1, und betreiben Sie die Kupplung eine Sekunde lang.

Wahl der Drehzahl

Wählen Sie je nach der Arbeit eine niedrige oder hohe Drehzahl.

HOCH

NIEDRIG

Je weiter der stufenlose Elektronikschalter hineingedrückt wird, desto höher wird die Drehzahl.

WARNUNG:

- Atmen Sie keinen Rauch ein, der von der Maschine oder dem Akku abgegeben wird, weil er gesundheitsschädlich sein kann.

VORSICHT:

• Überprüfen Sie den Drehzahl-Wahlschalter vor Gebrauch.
• Verwenden Sie eine niedrige Drehzahl, wenn eine große Kraft bei der Arbeit erforderlich ist. (Die Verwendung einer hohen Drehzahl bei Ausübung einer großen Kraft kann zu einer Beschädigung des Motors führen.)
• Verwenden Sie das Werkzeug nie so, dass der Motor arretiert wird.
  Anderenfalls kann das Werkzeug oder Akkupack beschädigt werden, und es kann zu Rauchentwicklung oder einem Brand kommen.

- Verstellen Sie den Drehzahl-Wahl-schalter (LOW-HIGH) nicht, während Sie den Elektronikschalter betätigen. Dies kann zu schneller Abnutzung der wiederaufladbaren Batterie oder zu einer Beschädigung des internen Motormechanismus führen.

* Siehe die technischen Daten für „MAXIMAL ZULÄSSIGE KAPAZITÄTEN“.

VORSICHT:

• Um übermäßigen Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Akkuwechsel abkühlen.
• Blockieren Sie nicht die Ventilationsöffnungen an den Seiten des Gehäuses während des Betriebs. Anderenfalls wird die Maschinenfunktion beeinträchtigt, was zu einem Ausfall führen kann.
• Belasten Sie das Werkzeug (den Motor) NICHT übermäßig. Es kann sonst zu einer Beschädigung der Maschine kommen.
• Halten Sie die Maschine so, dass die Abluft von den Ventilationsöffnungen im Gehäuse nicht direkt auf Ihre Haut bläst. Anderenfalls können Sie sich verbrennen.

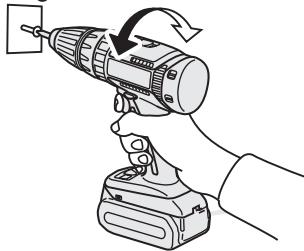

Bitverriegelungsfunktion

1. Wenn der Elektronikschalter bei eingesetztem Schraubendreherbit ausgerückt ist, kann das Werkzeug wie ein manueller Schraubendreher verwendet werden (bis zu 40 N·m, 408 kgf·cm, 353 in-lbs).

Es kann etwas Spiel im Futter vor-handen sein, was jedoch keine Funk-tionsstörung ist.

1. Dieses Merkmal ist praktisch, um Schrauben anzuziehen, die ein höheres Drehmoment als das maximale Drehmoment des Schraubers benötigen (Position 1 an der Kupp-lung), um die Festigkeit einer Schraube zu überprüfen, oder um eine sehr fest angezogene Schraube zu lösen.

Vor Verwendung der LED-Leuchte muss immer der Netzschalter einmal gezogen werden. Drücken Sie die

LED-Leuchtentaste 🎨. Die Leuchte braucht nur einen sehr geringen Strom, so dass die Leistung des Werkzeugs und die Akkukapazität nicht beeinträchtigt wird.

VORSICHT:

• Die eingebaute LED-Leuchte ist für kurzzeitige Beleuchtung eines kleinen Arbeitsbereichs ausgelegt.
- Verwenden Sie sie nicht als Ersatz für eine normale Taschenlampe, weil sie nicht hell genug ist.
• Die LED-Leuchte schaltet sich aus, wenn das Tool während 5 Minuten nicht verwendet wurde.

Vorsicht: SEHEN SIE NICHT IN DEN STRAHL. Die Verwendung von Bedienelementen, Einstellungen oder Vorgängen außer den hier beschriebenen kann zur Freisetzung gefährlicher Strahlung führen.

(2) Überhitzungs-Warnlampe

Aus (normaler Betrieb)

Leuchten: Überhitzung (motor)

Blinken: Überhitzung (akku)

Zeigt an, dass der Betrieb wegen Motor- oder Akkuüberhitzung

Zum Schutz des Motors und des Akkus müssen beim Betrieb die folgenden Punkte beachtet werden.

• Bei einer Motor- oder Akkuüberhitzung spricht die Schutzschaltung an, um den Betrieb des Motors bzw. des Akkus zu unterbrechen. Die Überhitzungswarnleuchte auf dem Bedienungsfeld leuchtet oder blinkt bei aktivierter Funktion.
• Falls die Überhitzungs-Schutzfunktion aktiviert wird, lassen Sie das Tool gründlich abkühlen (mindestens 30 Minuten). Das Tool ist wieder einsatzbereit, wenn die Überhitzungs-Warnlampe erlischt.
• Verwenden Sie das Tool so, dass die Überhitzungs-Schutzfunktion nicht wiederholt aktiviert wird.
• Falls das Werkzeug kontinuierlich unter starker Belastung oder bei hoher Umgebungstemperatur im Sommer verwendet wird, kann die Überhitzungs-Schutzfunktion öfters ansprechen.
• Falls das Werkzeug bei niedriger Umgebungstemperatur im Winter oder jeweils nur kurzzeitig verwendet wird, spricht die Überhitzungs-Schutzfunktion nicht an.
• Infolge der Arbeitsbedingungen und anderer Faktoren nimmt die Leistung des EY9L42 bei einer Temperatur von 10 °C und darunter stark ab.

(3) Akkuladungs-Warnlampe

Aus (normaler Betrieb)

Blinken (Keine Ladung) Akkuschutzfunktion aktiv

Übermäßiges (vollständiges) Entla-den von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Der Schrauber ist mit einer Akku-schutzfunktion ausgestattet, die übermäßiges Entladen des Akkus verhindert.

• Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus aktiviert und bewirkt Blinken der Akkuladungs-Warnlampe.
- Wenn Sie bemerken, dass die Akkuladungs-Warnlampe blinkt, laden Sie den Akku unverzüglich auf.

[Akku]

Für richtigen Gebrauch des Akkus

Li-Ion-Akku

• Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen.

• Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind.
  Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind. Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.

• Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere kleine Metallgegenstände können die Kontakte kurzschließen. Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

• Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des Arbeitsplatzes.
• Wenn der Akku vom Werkzeug-Hauptteil abgenommen wird, ist die Akku-abdeckung sofort anzubringen, um zu verhüten, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird.

Lebensdauer des Akkus

Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.

[Ladegerät]

Laden

VORSICHT

- Falls die Temperatur des Akkus unter etwa -10^ abfällt, wird der Ladevorgang automatisch unterbrochen, um eine Schwächung des Akkus zu verhüten.

• Der Umgebungstemperaturbereich liegt zwischen 0°C und 40°C. Wenn der Akku bei einer Akku-temperatur unter 0°C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.
• Wenn ein kalter Akku (von etwa 0°C oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.
• Den Akku abkühlen lassen, wenn er mehr als 2× hintereinander aufgeladen wurde.
• Stecken Sie Ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzuhalten oder bei anderen Gelegenheiten.

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab.
• Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

Li-Ion-Akku

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll auf-geladen. Laden Sie daher den Akku vor Gebrauch auf.

Ladegerät

1. Ladegerät an Wandsteckdose anschließen.

2. Akku fest in das Ladegerät schieben.

3. Die Ausrichtmarkierungen aus- richten, und den Akku in den Schacht des Ladegerätes einsetzen.

4. In Pfeilrichtung nach vorn schieben.

Ausrich

Ausrichtmarkierungen

1. Während des Ladens leuchtet die Lade-kontrolllampe. Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

2. Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

3. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.
4. Wenn der Ladevorgang beendet ist, erlischt die grüne Ladekontrolllampe.
5. Falls die Akkutemperatur 0°C oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit. Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.
6. Wenden Sie sich an einen Vertragshändler, falls die Ladekontrolllampe (grün) nicht erlischt.
7. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten erlischt die grüne Ladekontrolllampe.
8. Nehmen Sie den Akku bei angehobenem Akku-Entriegelungsknopfab.

Akku- Entriegelungsknopf

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Cd

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

[Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union]

Dieses Symbol ist nur in der Euro-päischen Union gültig.

Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

V. WARTUNG

• Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.
• Falls Wasser in das Werkzeug oder den Akku eindringt, lassen Sie umgehend das Wasser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder Eisenfeilspäne, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie eine Werkstatt.

VI. ZUBEHÖR

Verwenden Sie nur für die Futtergröße passende Bits.

VII. ANHANG MAXIMAL ZULÄSSIGE KAPAZITÄTEN

Modell		EY7442	EY7450	EY 7950
Schraubeneindrehen	Maschinenschraube	M8
	Holzschraube	10 mm oder 6 8 mm
Bohren	Selbstbohrende Schraube	6 mm
	Für Holz	36 mm
	Für Metall	13 mm
	For Masonry	13 mm

HAUPTGERÄT

Modell		EY7442	EY7450	EY7950
Motorspannung		14 4 V DC	18 V DC
Drehzahl ohne Last	Niedria	100 - 400 min^-1 (rom)	100 - 430 min^-1 (rom)
	Hoch	350 - 1530 min^-1 (rom)	380 - 1650 min^-1 (rom)
Schlagzahl/Min	Niedria	---	---	1800 - 7740 min^-1
	Hoch	---	---	6840 - 29700 min^-1
Futterkanazität		1 5 mm – 13 mm ( 1/16'' - 1/2'' )
Kupplungsdrehmoment		Ca. 1,0 N·m – 6,9 N·m
Gesamtlänge		218 mm (8-9/16")	218 mm (8-9/16")	235 mm (9-1/4")
Gewicht (mit Akku)		2 0 kg (4 5 lbs)	2 1 kg (4 7 lbs)	2 2 kg (5 0 lbs)

AKKU

Modell	EY9L41	EY9L42	EY9L44	EY9L50
Akku	Li-Ion-Akku
Akkuspannung	14,4 V DC(3,6 V × 4 Zellen)		14,4 V DC(3,6 V × 8 Zellen)	18 V DC(3,6 V × 10 Zellen)

AKKU-LADEGERÄT

Modell	EY0L81
Nennleistung	Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Ladezeit	EY9L41	EY9L42	EY9L44	EY9L50
	Nutzbar: 45 Min.Voll: 60 Min.	Nutzbar: 30 Min.Voll: 35 Min.	Nutzbar: 50 Min.Voll: 60 Min.

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden.

Bitte nehmen Sie auf den neusten Generalkatalog Bezug.

HINWEIS: Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden Garantiekarte.

II. LISÄTURVAOHJEITA
