Merk	Panasonic
Model	EY-7950
Producttype	Draadloze slagboor-schroevendraaier
Motorspanning	18 V DC
Onbelaste snelheid (laag)	0 - 430 min⁻¹
Onbelaste snelheid (hoog)	0 - 1650 min⁻¹
Slagfrequentie (laag)	1800 - 7740 min⁻¹
Slagfrequentie (hoog)	6840 - 29700 min⁻¹
Boorkopcapaciteit	1,5 - 13 mm (sleutelloos)
Aanhaalmoment (koppeling)	18 standen, 1,0 - 6,9 N·m
Totale lengte	235 mm
Gewicht (met accu)	2,3 kg
Accutype	Li-ion 18 V (model EY9L44)
Lader	EY0L81, oplaadtijd gebruiksklaar 50 min / vol 65 min
Beschermingsgraad	IP56 (stof- en waterstraalbestendig)
Werkingsmodi	Schroeven, boren hout/metaal, betonhameren
Aanvullende kenmerken	LED-licht, motor-/accu-oververhittingsindicator, accu-leegindicator, motorrem, hulphendel
Inbegrepen accessoires	Li-ion 18 V accu, lader, hulphendel
Onderhoud	Reinigen met een droge, schone doek; geen water of oplosmiddelen gebruiken
Veiligheid	Schakelaarvergrendeling, overbelastings- en oververhittingsbeveiliging, gebruik van de hulphendel
Garantie	Beperkte garantie (zie handleiding)

Veelgestelde vragen - EY-7950 PANASONIC

Hoe plaats of verwijder ik een boor in de EY-7950 boormachine?

Zorg ervoor dat de accu is losgekoppeld of dat de schakelaar in de centrale (vergrendelde) stand staat. Plaats de boor in de sleutelloze boorkop en draai de vergrendelingsring met de klok mee om vast te zetten. Om te verwijderen, tegen de klok in draaien. Als de boorkop speling heeft, draai dan de binnenste schroef (linkse draad) los met een schroevendraaier.

Hoe stel ik het aanhaalmoment van de koppeling in?

Draai de instelring van de koppeling naar een van de 18 genummerde standen voor schroeven, of naar de symbolen ♂ (boren) of ♀ (hameren). Het koppel neemt toe met het nummer. Stop altijd de machine voordat u de modus wijzigt.

Wat te doen als de accu niet oplaadt?

Controleer de temperatuur van de accu: als deze te warm is (na gebruik) of te koud (<0°C), wacht de lader. Het knipperende oranje lampje geeft een wachttoestand aan. Laat de accu afkoelen of opwarmen tot kamertemperatuur. Als het groene lampje na enkele uren niet uitgaat, is de accu mogelijk defect; raadpleeg een erkende dealer.

Hoe gebruik ik de hamerstand om beton te boren?

Draai de koppelingsring naar het symbool ♀ (hameren). Selecteer de hoge of lage snelheid met de schakelaar. Gebruik een geschikte boor voor metselwerk. Houd de machine stevig vast met de hulphendel en oefen constante druk uit. Forceer niet als de boor vastloopt.

Hoe keer ik de draairichting om?

Gebruik de vooruit/achteruit schakelaar boven de trekker. Duw naar links voor normale rotatie (vastdraaien), naar rechts voor tegenovergestelde rotatie (losdraaien). Bedien deze nooit terwijl de trekker is ingedrukt of de boor nog draait.

Wat betekenen de indicatielampjes op het gereedschap?

Oververhittingsindicator: continu brandend = motor oververhit; knipperend = accu oververhit. Laat minimaal 30 minuten afkoelen. Accu-leegindicator: knipperend = accu bijna leeg, laad onmiddellijk op. Laderindicatoren: groen continu = laden voltooid; groen langzaam knipperend = 80% opgeladen; oranje knipperend = wachten (temperatuur).

Hoe reinig en onderhoud ik de EY-7950 boormachine?

Reinig de behuizing met een droge, schone doek. Gebruik nooit water, oplosmiddelen of vluchtige producten. Bij blootstelling aan water onmiddellijk drogen. Verwijder regelmatig opgehoopt metaalstof en vuil van binnen. Raadpleeg bij problemen een erkend reparatiecentrum.

Kan ik andere accu's gebruiken dan de aanbevolen?

Nee, gebruik alleen de Panasonic accu's die voor dit gereedschap zijn ontworpen (modellen EY9L41, EY9L42, EY9L44, EY9L50 afhankelijk van spanning). Het gebruik van gerecyclede of nagemaakte accu's kan schade, brand veroorzaken of de garantie doen vervallen.

Hoe voorkom ik oververhitting bij langdurig gebruik?

Neem regelmatig pauzes: gebruik niet meerdere accu's achter elkaar zonder de machine te laten afkoelen. Blokkeer de ventilatieopeningen aan de zijkant van de behuizing niet. Als de oververhittingsbeveiliging activeert, stop dan onmiddellijk en laat minstens 30 minuten afkoelen.

Waar vind ik reserveonderdelen of kan ik mijn boormachine laten repareren?

Raadpleeg de garantiekaart die bij het gereedschap is geleverd voor de contactgegevens van de erkende verkoper. Reserveonderdelen (accu's, lader, boorkop, boren) zijn verkrijgbaar bij Panasonic-verkopers. Voor reparaties kunt u terecht bij een erkend servicecentrum.

GEBRUIKSAANWIJZING EY-7950 PANASONIC

Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Nederlands: Bladzijde 49

Español: Página 60

Dansk: Side 71

Svenska: Sid 81

Norsk: Side 91

Suomi: Sivu 101

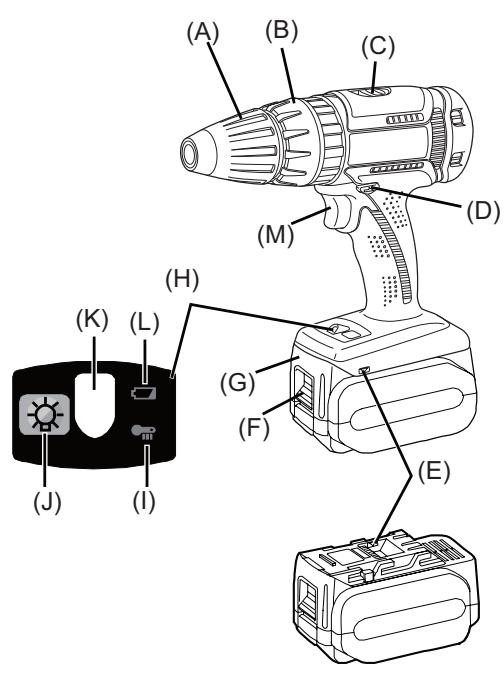

FUNCTIONAL DESCRIPTION FUNKTIONSBESCHREIBUNG DESCRIPTION DES FONCTIONS DESCRIZIONE DELLE FUNZIONI FUNCTIEBESCHRIJVING DESCRIPCIÓN FUNCIONAL FUNKTIONSBESKRIVELSE FUNKTIONSBESKRIVNING FUNKSJONSBESKRIVELSE TOIMINTAKUVAUS

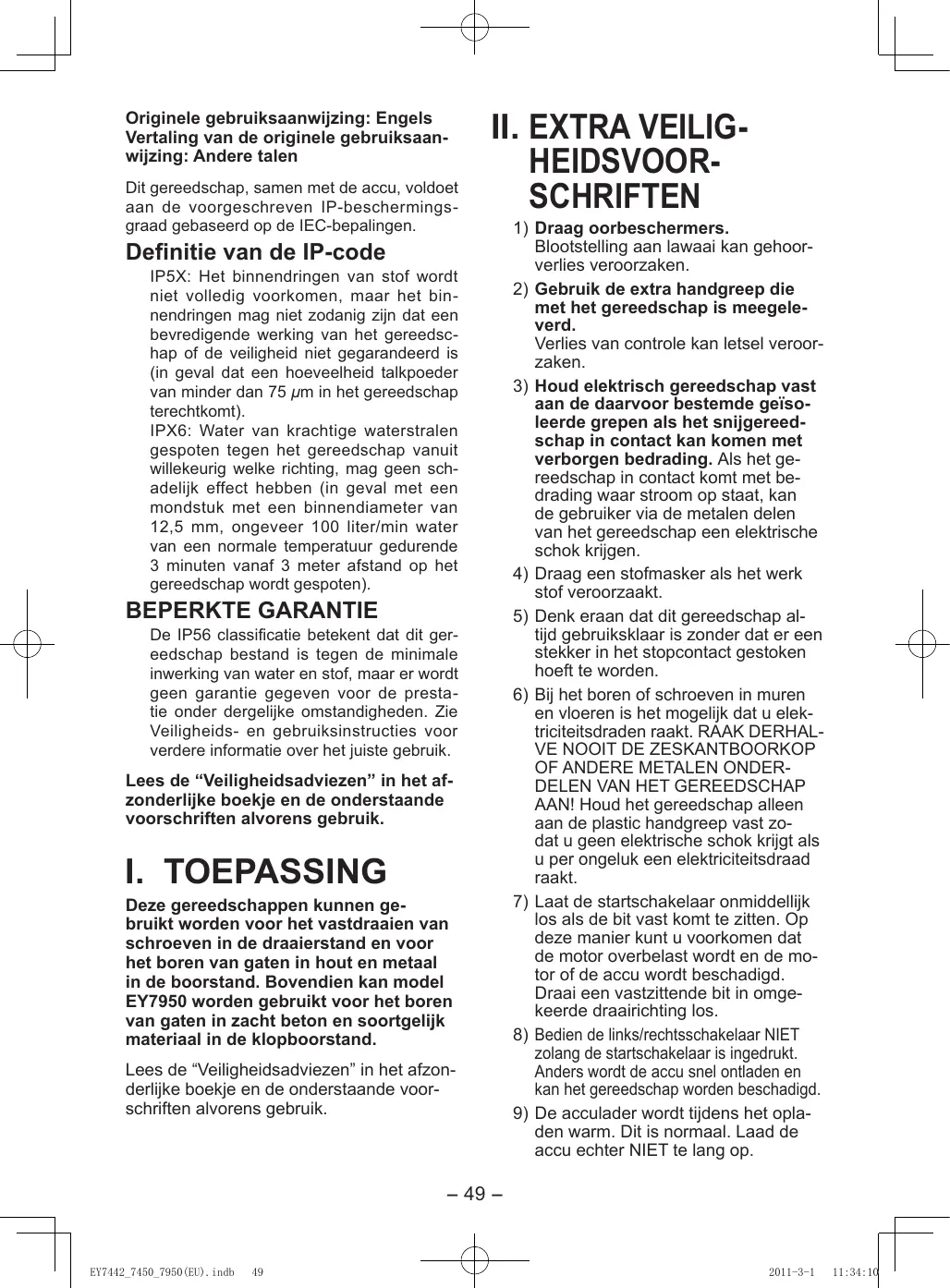

Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaanwijzing: Andere talen

Dit gereedschap, samen met de accu, voldoet aan de voorgeschreven IP-beschermingsgraad gebaseerd op de IEC-bepalingen.

Definitie van de IP-code

IP5X: Het binnendringen van stof wordt niet volledig voorkomen, maar het binnendringen mag niet zodanig zijn dat een bevredigende werking van het gereedschap of de veiligheid niet gegarandeerd is (in geval dat een hoeveelheid talkpoeder van minder dan 75 µm in het gereedschap terechtkomt).

IPX6: Water van krachtige waterstralen gespoten tegen het gereedschap vanuit willekeurig welke richting, mag geen schadelijk effect hebben (in geval met een mondstuk met een binnendiameter van 12,5 mm, ongeveer 100 liter/min water van een normale temperatuur gedurende 3 minuten vanaf 3 meter afstand op het gereedschap wordt gespoten).

BEPERKTE GARANTIE

De IP56 classificatie betekent dat dit gereedschap bestand is tegen de minimale inwerking van water en stof, maar er wordt geen garantie gegeven voor de prestatie onder dergelijke omstandigheden. Zie Veiligheids- en gebruiksinstructies voor verdere informatie over het juiste gebruik.

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

I. TOEPASSING

Deze gereedschappen kunnen gebruikt worden voor het vastdraaien van schroeven in de draaierstand en voor het boren van gaten in hout en metaal in de boorstand. Bovendien kan model EY7950 worden gebruikt voor het boren van gaten in zacht beton en soortgelijk materiaal in de klopboorstand.

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

II. EXTRA VEILIG-HEIDSVOOR-SCHRIFTEN

1) Draag oorbeschermers.
Blootstelling aan lawaai kan gehoorverlies veroorzaken.
2) Gebruik de extra handgreep die met het gereedschap is meegeleverd.
Verlies van controle kan letsel veroorzaken.
3) Houd elektrisch gereedschap vast aan de daarvoor bestemde geïsoleerde grepen als het snijgereedschap in contact kan komen met verborgen bedrading. Als het gereedschap in contact komt met bedrading waar stroom op staat, kan de gebruiker via de metalen delen van het gereedschap een elektrische schok krijgen.
4) Draag een stofmasker als het werk stof veroorzaakt.
5) Denk eraan dat dit gereedschap altijd gebruiksklaar is zonder dat er een stekker in het stopcontact gestoken hoeft te worden.
6) Bij het boren of schroeven in muren en vloeren is het mogelijk dat u elektriciteitsdraden raakt. RAAK DERHALVE NOOIT DE ZESKANTBOORKOP OF ANDERE METALEN ONDERDELEN VAN HET GEREEDSCHAP AAN! Houd het gereedschap alleen aan de plastic handgreep vast zo- dat u geen elektrische schok krijgt als u per ongeluk een elektriciteitsdraad raakt.
7) Laat de startschakelaar onmiddellijk los als de bit vast komt te zitten. Op deze manier kunt u voorkomen dat de motor overbelast wordt en de motor of de accu wordt beschadigd. Draai een vastzittende bit in omgekeerde draairichting los.
8) Bedien de links/rechtsschakelaar NIET zolang de startschakelaar is ingedrukt. Anders wordt de accu snel ontladen en kan het gereedschap worden beschadigd.
9) De acculader wordt tijdens het opla- den warm. Dit is normaal. Laad de accu echter NIET te lang op.

10) Zet de links/rechtsschakelaar in de middelste stand (schakelaarvergrendeling) indien u het gereedschap opbergt of meeneemt.
11) Overbelast het gereedschap niet door de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand komt.
12) Bedien de snelheidskeuzeschakelaar (LAAG-HOOG) niet terwijl u de startschakelaar indrukt. Dit kan resulteren in een snelle uitputting van de oplaadbare accu of beschadiging van het interne mechanisme van de motor.

Symbool	Betekenis
V	Volt
	Gelijkstroom
	Onbelast
	Omwentelingen of toeren per minuut
	Elektrische capaciteit van de accu
[wt=+1]	Voorwaartse rotatie
[wt=±1]	Achterwaartse rotatie
[200X1]	Klopboren
[7AKX1]	Alleen draaien
[6K7X1]	Om het risico van letsel te verminderen, dient de gebruiker de gebruiksaanwijzing te lezen en ter kennis te nemen.
	Alleen voor gebruik bin-nenshuis.

⚠ WAARSCHUWING!

• Gebruik uitsluitend Panasonic-accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk worden gesteld voor beschadigingen of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
• Accu's niet verbranden of aan extreme hitte blootstellen.
• Accu's niet doorboren met voorwerpen als spijkers, niet blootstellen aan harde schokken, niet demonteren en niet wijzigen.
• Laat geen metalen voorwerpen in contact komen met de aansluitingen van de accu.
• De accu niet opbergen of vervoeren in dezelfde verpakking als spijkers of vergelijkbare metalen voorwerpen.
• De accu niet opladen bij grote hitte, zoals naast een vuur of in direct zonlicht. De accu kan hierdoor oververhit raken, in brand vliegen of exploderen.
• Gebruik uitsluitend de bijbehorende lader voor het opladen van de accu. De accu kan anders gaan lekken, oververhit raken of exploderen.
• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.
• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen.

Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitteontwikkeling, ontbranding of barsten van de accu.

III. MONTAGE

Bevestigen of verwijderen van de bit

OPMERKING:

Voordat u de bit bevestigt of verwijdert, moet u de accu losmaken van het gereedschap of de schakelaar in de middenstand zetten (schakelaarvergrendeling).

Dit gereedschap is uitgerust met een sleutelloze boorkop.

1. Bevestigen

Steek de bit naar binnen en draai de vergrendelkraag rechtsom (gezien vanaf de voorkant) totdat deze geen klikgeluiden meer maakt en de bit stevig vastzit.

① ② Vergrendelkraag

2. Verwijderen

Draai de vergrendelkraag linksom (gezien vanaf de voorkant) en verwijder dan de bit.

Als de bit erg veel speling in de boorkop heeft, zet u het gereedschap vast en ① opent dan de boorkopklauwen door aan de vergrendelkraag te draaien, waarna u ② de schroef (linksdraaiende schroefdraad) met een schroevendraaier linksom draait (gezien vanaf de voorkant).

Bevestigen en verwijderen van de accu

1. Bevestigen van de accu:

Zet de uitlijntekens tegenover elkaar en bevestig de accu.

- Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

Uitlijntekens

2. Verwijderen van de accu:

Trek vanaf de voorkant aan de knop om de accu los te maken.

Knop

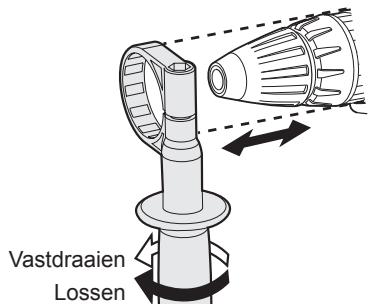

Steungreep

Zet de steungreep op de machine en draai de steungreep stevig vast.

Vastdraaien Lossen

Gebruik altijd de steungreep om verzekerd te zijn van een veilig gebruik.

IV. BEDIENING

[Op het gereedschap]

Bediening van de schakelaar

1. De draaisnelheid neemt toe naarmate de startschakelaar verder wordt ingedrukt. Wanneer u begint, drukt u de startschakelaar een klein stukje in zodat de snelheid niet meteen te hoog is.

2. Aangezien er een elektronische regeleenheid met terugkoppeling is toegepast, zal er ook bij lage snelheid een sterk draaimoment zijn.

3. De rem treedt in werking wanneer de startschakelaar wordt losgelaten, waardoor de motor meteen stopt.

OPMERKING:

• Wanneer de rem in werking treedt, is het mogelijk dat u een remgeluid hoort. Dit is normaal.
• Er kunnen vonken van de motorborstel zichtbaar zijn door de ventilatiegaten in de behuizing aan de achterkant van het gereedschap tijdens omschakelen en afremmen van de motor als gevolg van de belasting op de motor. Dit duidt echter niet op een probleem in het gereedschap.

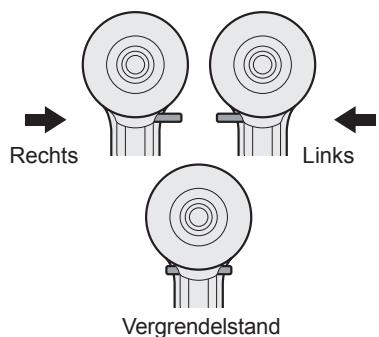

Bediening van de startschake- laar en de links/rechtsschakelaar

Rechts Links Vergrendelstand

OPGELET:

Bedien de links/rechtsschakelaar niet voordat de bit volledig tot stilstand is gekomen, om beschadiging van de motor te voorkomen.

Bediening van de schakelaar voor rechtsomdraaien

1. Druk de schakelaar voor rechtsomdraaien in.
2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.
3. Naarmate de startschakelaar dieper wordt ingedrukt, neemt het toerental toe om de schroeven op efficiënte wijze vast

te draaien en te boren. De rem treedt in werking en de boorkop komt vrijwel onmiddellijk tot stilstand wanneer de startschakelaar wordt losgelaten.

1. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

Bediening van de schakelaar voor linksomdraaien

1. Druk de schakelaar voor linksomdraaien in. Controleer vóór gebruik de draairichting van de boorkop.
2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.
3. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

Instellen van het koppelingsdraaimoment

Stel het draaimoment in op een van de 18 koppelingsstanden of kies de "♂" stand. (EY7442, EY7450).

Stel het draaimoment in op een van de 18 koppelingsstanden of kies de “♂”, “↑” stand. (EY7950).

OPMERKING:

Stop de werking van het gereedschap en neem dit van het materiaal af wanneer u vanaf de boorfunctie naar de hamerfunctie overschakelt of wanneer u vanaf de hamerfunctie overschakelt op de boorfunctie door aan de koppelingshendel te draaien.

OPGELET:

Zet de koppelingsinstelling op deze markering (◀) alvorens het gereedschap feitelijk in gebruik te nemen.

Als de koppelingshandgreep niet op "boren" of "hameren" kan worden ingesteld na het boren met de koppelingsfunctie, zet u de koppelingshandgreep op stand "1" en bedient dan de koppeling gedurende een seconde.

Instellen van de snelheid

Kies een hoge of lage snelheid, afhankelijk van de klus.

LAAG HOOG

Hoe dieper de startschakelaar met variabele snelheidsregeling wordt ingedrukt, hoe sneller het gereedschap zal draaien.

WAARSCHUWING:

- Adem geen rook in die door het gereedschap of de accu wordt uitgestoten, want dit kan schadelijk zijn voor uw gezondheid.

OPGELET:

- Controleer voor gebruik de instelling van de snelheidskeuzeschakelaar. - Gebruik een lage snelheid wanneer een hoog draaimoment is vereist bij de karwei. (Bij gebruik van een hoge snelheid wanneer een hoog draaimoment is vereist, kan de motor defect raken.)

- Gebruik het gereedschap niet op een manier waarbij de motor kan vastlopen. Hierdoor kan het gereedschap of de accu beschadigd raken, met rook of brand tot gevolg.

- Bedien de snelheidskeuzeschakelaar (LAAG-HOOG) niet terwijl u de startschakelaar indrukt. Dit kan resulteren in een snelle uitputting van de oplaadbare accu of beschadiging van het interne mechanisme van de motor.

* Zie de technische gegevens voor de "AANBEVOLEN MAXIMALE CAPACITEITEN".

OPGELET:

- Om te voorkomen dat de behuizing van het gereedschap te heet wordt, mag het gereedschap niet zo lang gebruikt worden dat er twee of meer accu's achter elkaar nodig zijn. Laat het gereedschap tussen twee accu's door voldoende afkoelen.

- Zorg dat de ventilatiegaten aan de zijkanten van het gereedschap tijdens het gebruik niet afgedekt worden. Dit om te voorkomen dat het gereedschap door onvoldoende koeling defect raakt.

- Zorg dat u het gereedschap (motor) NIET overbelast. Dit kan resulteren in beschadiging.

- Hanteer het gereedschap op zodanige wijze dat lucht die uit de ventilatiegaten wordt geblazen niet direct op de huid wordt geblazen. Dit om brandwonden te voorkomen.

Bit-vergrendelfunctie

1. Wanneer een schroefbit in het gereedschap vergrendeld is, kan het gereedschap als gewone schroevendraai-er worden gebruikt zonder dat de schakelaar wordt ingedrukt (maximaal aandraaimoment 40 N·m, 408 kgf-cm, 353 in-lbs). In de boorkop is een geringe speling voelbaar, maar dit is geen defect.
2. Deze functie is handig wanneer schroeven moeten worden ingedraaid met een groter aandraaimoment dan het gereedschap kan leveren (stand op de koppeling), om te controleren of een schroef goed vastzit of om een schroef die extreem vastzit los te draaien.

Alvorens het LED-lampje te gebruiken, altijd eenmaal de hoofdschakelaar aantrekken. Druk 🌐 op de LED lamp-je knop.

Het lampje verbruikt erg weinig stroom en zal de prestatie van het gereedschap en de capaciteit van de accu bijna niet beïnvloeden.

OPGELET:

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.
• Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.
• Het LED-lampje wordt uitgeschakeld wanneer het gereedschap gedurende 5 minuten niet is gebruikt.

Opgelet: KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL.

Ander gebruik van de bedieningsorganen, andere afstellingen of procedures dan hier beschreven kunnen leiden tot blootstelling aan gevaarlijke straling.

(2) Oververhitting-waarschu- wingslampje

Uit (normale werking)

Verlicht: Oververhitting (motor)

Knippert: Oververhitting (accu)

De werking van het gereedschap is gestopt omdat de motor of de accu te heet is geworden.

Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.

- Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhitting-waarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.

• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschuwingslampje uitgaat.
• Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap continu wordt gebruikt onder omstandigheden met hoge belasting of bij hoge omgevingstemperaturen (zoals in de zomer), bestaat de kans dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap wordt gebruikt bij lage omgevingstemperaturen (zoals in de winter) of als deze tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhitting-beveiligingsfunctie niet in werking treedt.
• De prestatie van de EY9L42 is aanzienlijk minder bij temperaturen lager dan 10°C als gevolg van de gewijzigde werkomstandigheden en andere factoren.

(3) Waarschuwingslampje voor lage accuspanning

Uit (normale werking)

Knippert (Accu is ontladen) De accu-beveiligings- functie is geactiveerd.

Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

- De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knipperen.

- Als u ziet dat het waarschu-wingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.

[Accu]

Voor een juist gebruik van de accu

Li-ion accu

• Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.
• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft.

De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beinvloed worden door vreemde bestanddelen zoals stof en water, enz.

- Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.

• Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.
• Wanneer de accu van het gereedschap wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accu-aansluitingen komt waardoor er kortsluiting kan ontstaan.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

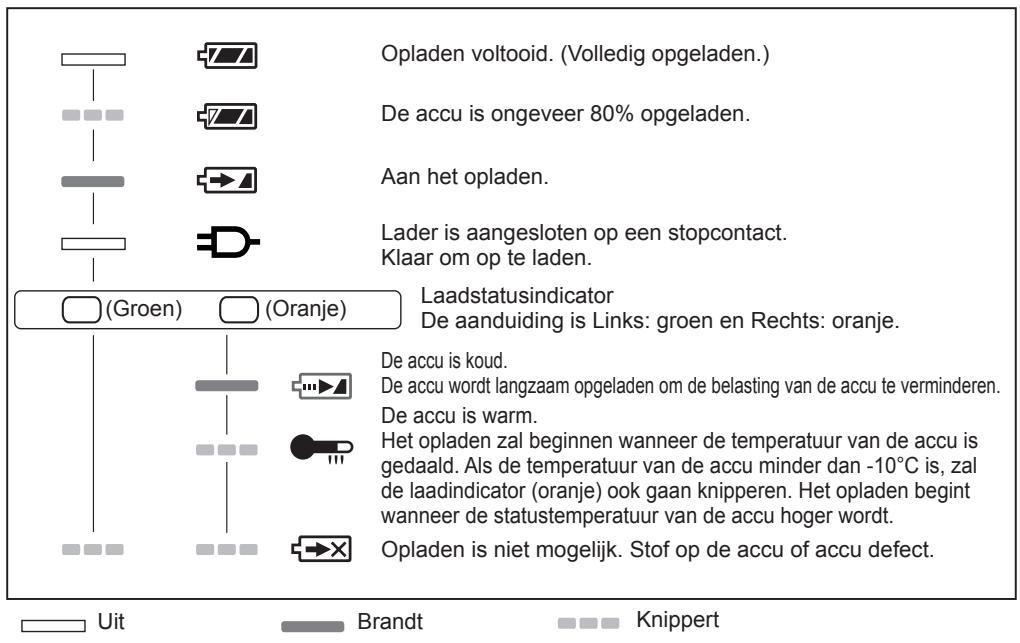

[Acculader]

Opladen

OPGELET

• Als de temperatuur van de accu onder ongeveer -10^ komt, zal het laden automatisch stopgezet worden om beschadiging van de accu te voorkomen.
• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.
• Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.
• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.

Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motorgenerator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.
• Maak de acculader los wanneer deze niet wordt gebruikt.

Li-ion accu

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

Acculader

1. Steek de lader in een stopcontact.

2. Plaats de accu goed in de lader.

3. Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.

4. Schuif de accu in de richting van de pijl naar voren.

Uitlijntekens

1. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overla- den.

- Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.

2. Wanneer het opladen is voltooid, zal de groene laadindicator uitgaan.

3. Als de temperatuur van de accu minder dan 0°C is, zal het volledig opla- den van de accu langer duren dan de standaard oplaadtijd.

Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

1. Als de laadindicator (groen) niet uit-gaat, moet u contact opnemen met een officiële dealer.
2. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten zal de groene laadindicator uitgaan.
3. Verwijder de accu terwijl u de accuontgrendeltoets omhoog houdt.

Accu-ontgren-deltoets

LAMPINDICATIES

Opladen voltooid. (Volledig opgeladen.) De accu is ongeveer 80% opgeladen. Aan het opladen. Lader is aangesloten op een stopcontact. Klaar om op te laden. (Groen) (Oranje) Laadstatusindicator De aanduiding is Links: groen en Rechts: oranje. De accu is koud. De accu wordt langzaam opgeladen om de belasting van de accu te verminderen. De accu is warm. Het opladen zal beginnen wanneer de temperatuur van de accu is gedaald. Als de temperatuur van de accu minder dan -10°C is, zal de laadindicator (oranje) ook gaan knipperen. Het opladen begint wanneer de statustemperatuur van de accu hoger wordt. Opladen is niet mogelijk. Stof op de accu of accu defect. Uit Brandt Knippert

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

V. ONDERHOUD

• Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken.
• In het geval er water binnen in het gereedschap of de accu is terechtgekomen, zo spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig al-le stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met een reparatiedienst als u bij het gebruik van het gereedschap problemen onder-vindt.

VI. ACCESSOIRES

Gebruik alleen bits die geschikt zijn voor de maat van de boorkop.

VII. AANHANGSEL

AANBEVOLEN MAXIMALE CAPACITEITEN

Model		EY7442	EY7450	EY7950
Schroe-ven	Machineschroef	M8
	Houtschroef	10 mm of 6,8 mm
Boren	Zelfborende schroef	6 mm
	In hout	36 mm
	In metaal	13 mm
	Voor metselwerk	13 mm

GEREEDSCHAP

Model		EY7442	EY7450	EY7950
Motorspanning		14,4 V	18 V
Onbelast toe- rental	Laag	0 - 410 min^-1	0 - 430 min^-1
	Hoog	0 - 1530 min^-1	0 - 1650 min^-1
Aantal kloppen per minuut	Laag	---		1800 - 7740 min^-1
	Hoog	---		6840 - 29700 min^-1
Boorkopcapaciteit		ø 1,5 mm – ø 13 mm (1/16 – 1/2)
Koppelingsdraaimoment		Ong 1,0 N·m – 6,9 N·m
Totale lengte		218 mm (8-9/16")	218 mm (8-9/16")	235 mm (9-1/4")
Gewicht (met accu)		2,05 k (4,5 lbs)	2,15 kg (4,7 lbs)	2,3 k (5,0 lbs)

ACCU

Model	EY9L41	EY9L42	EY9L44	EY9L50
Soort accu	Li-ion accu
Accuspanning	14,4V DC(3,6 V × 4 cellen)		14,4V DC(3,6 V × 8 cellen)	18V DC(3,6 V × 10 cellen)

ACCULADER

Model	EY0L81
Toelaatbaar vermogen	Zie het specificatieplaatje op de onderkant van de acculader.
Laadtijd	EY9L41	EY9L42	EY9L44	EY9L50
	Bruikbaar: 45 minVol: 60 min	Bruikbaar: 30 minVol: 35 min	Bruikbaar: 50 minVol: 65 min

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn.

Zie de meest recente algemene catalogus.

OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.
