GEBRUIKSAANWIJZING EY7940 PANASONIC

EY7441_EY7940_EY7443_EY74A1_Book.indb 5 2012-12-11 9:21:06- 6 - Zorg ervoor het accudeksel te gebruiken

• Wanneer de accu niet wordt gebruikt, de accu op een zodanige manier bewaren dat vreemde bestanddelen zoals stof en water, enz. de aansluitingen niet kunnen verontreinigen.

• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz. OPGELET: Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.

• Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhittingwaarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd. Voor een veilig gebruik

• Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de accu vóór gebruik goed op het gereedschap is bevestigd.

• Als de accuset niet goed is bevestigd, gaan het oververhitting-waarschuwingslampje (accu/motor) en het waarschuwingslampje voor lage accuspanning knipperen en draait de bit niet op het apparaat, zoals gebruikelijk. Dit is een waarschuwing dat het apparaat niet op veilige wijze kan worden gebruikt, zelfs niet als een schakelaar wordt bediend. Plaats de accu in het gereedschap totdat het rode label verdwijnt. Asegúrese de utilizar la cubierta de la caja de batería

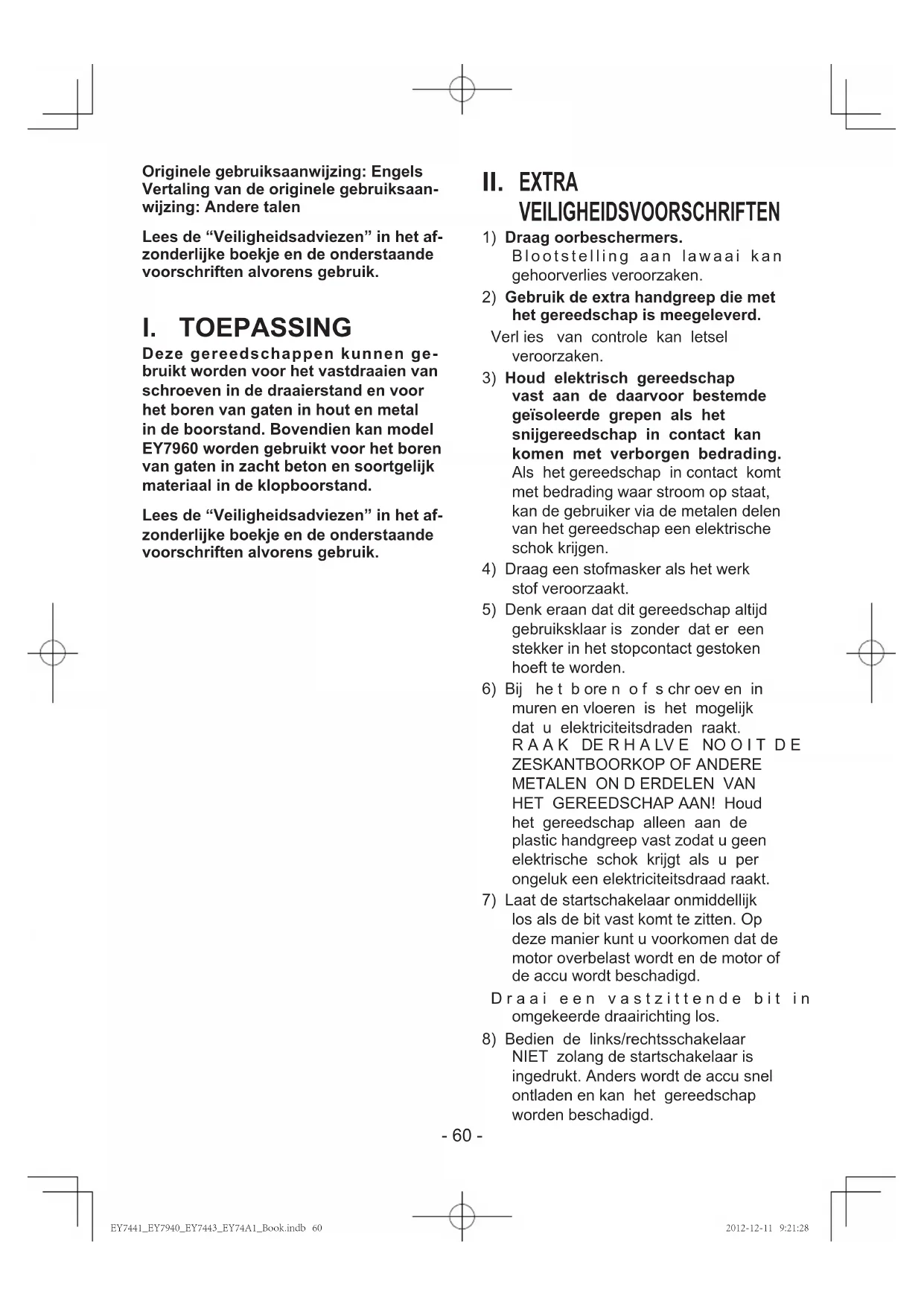

Deze gereedschappen kunnen ge- bruikt worden voor het vastdraaien van schroeven in de draaierstand en voor het boren van gaten in hout en metal in de boorstand. Bovendien kan model EY7960 worden gebruikt voor het boren van gaten in zacht beton en soortgelijk materiaal in de klopboorstand. Lees de “Veiligheidsadviezen” in het af- zonderlijke boekje en de onderstaande voorschriften alvorens gebruik. II. EXTRA VEILIGHEIDSVOORSCHRIFTEN

2) Gebruik de extra handgreep die met

het gereedschap is meegeleverd. Verl ies van controle kan letsel veroorzaken.

3) Houd elektrisch gereedschap

vast aan de daarvoor bestemde geïsoleerde grepen als het snijgereedschap in contact kan komen met verborgen bedrading. Als het gereedschap in contact komt met bedrading waar stroom op staat, kan de gebruiker via de metalen delen van het gereedschap een elektrische schok krijgen.

4) Draag een stofmasker als het werk

5) Denk eraan dat dit gereedschap altijd

gebruiksklaar is zonder dat er een stekker in het stopcontact gestoken hoeft te worden.

6) Bij he t b ore n o f s chr oev en in

muren en vloeren is het mogelijk dat u elektriciteitsdraden raakt. R A A K DE R H A LV E NO O I T D E

HET GEREEDSCHAP AAN! Houd het gereedschap alleen aan de plastic handgreep vast zodat u geen elektrische schok krijgt als u per ongeluk een elektriciteitsdraad raakt.

7) Laat de startschakelaar onmiddellijk

los als de bit vast komt te zitten. Op deze manier kunt u voorkomen dat de motor overbelast wordt en de motor of de accu wordt beschadigd. D r a a i e e n v a s t z i t t e n d e b i t i n omgekeerde draairichting los.

8) Bedien de links/rechtsschakelaar

NIET zolang de startschakelaar is ingedrukt. Anders wordt de accu snel ontladen en kan het gereedschap worden beschadigd. Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaan- wijzing: Andere talen Lees de “Veiligheidsadviezen” in het af- zonderlijke boekje en de onderstaande voorschriften alvorens gebruik. EY7441_EY7940_EY7443_EY74A1_Book.indb 60 2012-12-11 9:21:28- 61 -

9) De acculader wordt tijdens het

11) Overbelast het gereedschap niet door

de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand komt.

12) Bedien de snelheidskeuzeschakelaar

(LAAG-HOOG) niet terwijl u de startschakelaar indrukt. Dit kan resulteren in een snelle uitputting van de oplaadbare accu of beschadiging van het interne mechanisme van de motor. WAARSCHUWING: Gebruik enkel Panasonic accu's die

bestemd zijn voor gebruik met dit oplaadbare gereedschap. Panasonic kan niet aansprakelijk

worden gesteld voo r s cha de of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu. Gooi de accu nooit in vuur of stel deze

ook niet aan overmatige hitte bloot. Sla geen nagels en dergelijke in de

accu en stel deze ook niet bloot aan schokken. Probeer de accu ook niet te demonteren of er wijzigingen in aan te brengen. Zorg dat de accupolen niet in contact

komen met metalen voorwerpen. Berg de accu niet in dezelfde doos

op waarin nagels of andere metalen voorwerpen zijn. Laad de accu niet op een plaats met

hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in brand vliegen of exploderen. Gebruik uitsluitend de voorgeschreven

acculader voor het opladen van de accu. De accu zou anders kunnen gaan lekken, oververhit worden of exploderen. Bevestig altijd het accudeksel nadat

u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg. Wa n neer de ac cu ve r sleten is,

moet deze door een nieuwe worden vervangen. Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitteontwikkeling, ontbranding of barsten van de accu. Symbool Betekenis V Volt Gelijkstroom

Elektrische capaciteit van de accu Om het risico van letsel te verminderen, dient de gebruiker de gebruiksaanwijzing te lezen en ter kennis te nemen. Alleen voor gebruik binnenshuis.

Bevestigen of verwijderen van de bit OPMERKING: Voordat u de bit bevestigt of verwijdert, moet u de accu losmaken van het gereedschap of de schakelaar in de middenstand zetten (schakelaarvergrendeling). EY7441_EY7940_EY7443_EY74A1_Book.indb 61 2012-12-11 9:21:28- 62 - Dit gereedschap is uitgerust met een sleutelloze boorkop.

Steek de bit naar binnen en draai de vergrendelkraag rechtsom (gezien vanaf de voorkant) totdat deze geen klikgeluiden meer maakt en de bit stevig vastzit.

Draai de vergrendelkraag linksom (gezien vanaf de voorkant) en verwijder dan de bit. OPMERKING: Als de bit erg veel speling in de boorkop heeft, zet u het gereedschap vast en

opent dan de boorkopklauwen door aan de vergrendelkraag te draaien, waarna u

de schroef (linksdraaiende schroefdraad) met een schroevendraaier linksom draait (gezien vanaf de voorkant). Bevestigen en verwijderen van de accu

1. Bevestigen van de accu:

Zet de uitlijntekens tegenover elkaar en bevestig de accu. Schuif de accu op het gereedschap

totdat deze op de plaats vastklikt.

2. Verwijderen van de accu:

Trek vanaf de voorkant aan de knop om de accu los te maken.

[Op het gereedschap] Bediening van de schakelaar

1. De draaisnelheid neemt toe naarmate

de startschakelaar verder wordt ingedrukt. Wanneer u begint, drukt u de startschakelaar een klein stukje in zodat de snelheid niet meteen te hoog is.

2. Aangezien er een elektronische

regeleenheid met terugkoppeling is toegepast, zal er ook bij lage snelheid een sterk draaimoment zijn.

3. De rem treedt in werking wanneer

de startschakelaar wordt losgelaten, waardoor de motor meteen stopt. OPMERKING: Wanneer de rem in werking treedt, is het mogelijk dat u een remgeluid hoort. Dit is normaal. OPGELET: Wanneer u het apparaat gebruikt door de trekker over te halen kan er mogelijk een opstarttijd zijn voordat de draaiing begint. Dit is geen signaal dat op een defect wijst.

• Deze opstarttijd ontstaat wanneer de trekker voor de eerste keer wordt overgehaald na het installeren van een nieuw accupack of wanneer het apparaat minstens 1 minuut (of minstens 5 minuten wanneer het LED-lampje aan is) niet gebruikt is. De dr aaii n g be gint zo n d er opstarttijd tijdens het tweede en het daaropvolgende gebruik. Uitlijntekens Knop EY7441_EY7940_EY7443_EY74A1_Book.indb 62 2012-12-11 9:21:29- 63 - Bediening van de start- schakelaar en de links/rech- tsschakelaar OPGELET: Bedien de links/rechtsschakelaar niet voordat de bit volledig tot stilstand is gekomen, om beschadiging van de motor te voorkomen. Bediening van de schakelaar voor rechtsomdraaien

1. Druk de schakelaar voor

2. Druk de startschakelaar iets in om

het gereedschap langzaam te laten beginnen met draaien.

3. Naarmate de startschakelaar dieper

wordt ingedrukt, neemt het toerental toe om de schroeven op efciënte wijze vast te draaien en te boren. De rem treedt in werking en de boorkop komt vrijwel onmiddellijk tot stilstand wanneer de startschakelaar wordt losgelaten.

4. Zet de schakelaar na gebruik in de

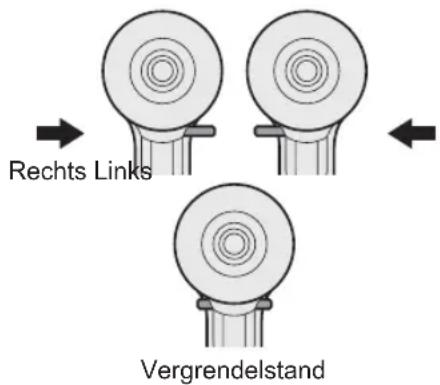

middelste stand (vergrendelstand). Bediening van de schakelaar voor linksomdraaien

1. Druk de schakelaar voor linksomdraaien

in . Cont r o l e e r vó ó r geb r u i k de draairichting van de boorkop.

2. Druk de startschakelaar iets in om

het gereedschap langzaam te laten beginnen met draaien.

3. Zet de schakelaar na gebruik in de

middelste stand (vergrendelstand). Rechts Links Vergrendelstand Instellen van het kop- pelingsdraaimoment Stel het draaimoment in op een van de 18 koppelingsstanden of kies de “

stand. (EY7441, EY74A1). Stel het draaimoment in op een van de 18 koppelingsstanden of kies de “

stand. (EY7940). OPMERKING: Stop de werking van het gereedschap en neem dit van het materiaal af wanneer u vanaf de boorfunctie naar de hamerfunctie overschakelt of wanneer u vanaf de hamerfunctie overschakelt op de boorfunctie door aan de koppelingshendel te draaien. OPGELET: Zet de koppelingsinstelling op deze markering ( ) alvorens het gereedschap feitelijk in gebruik te nemen. Als de koppelingshendel niet kan worden ingesteld op de boorfunctie of op de hamerfunctie na gebruik van de koppelingsinstelling, moet u de koppelingshendel instellen op stand 1 en de koppeling een seconde lang gebruiken. Instellen van de snelheid Kies een hoge of lage snelheid, afhankelijk van de klus. (EY7441, EY7940, EY74A1) LAAG HOOG Hoe dieper de startschakelaar met variabele snelheidsregeling wordt ingedrukt, hoe sneller het gereedschap zal draaien. EY7441_EY7940_EY7443_EY74A1_Book.indb 63 2012-12-11 9:21:30- 64 - Kies de trage, snelle of automatische modus afhankelijk van de klus (EY7443) LAAG AUTOHOOG Hoe dieper de startschakelaar met variabele snelheidsregeling wordt ingedrukt, hoe sneller het gereedschap zal draaien. De EY7443 beschikt over een automatische modus (AUTO), die de belasting op het apparaat detecteert en automatisch wisselt tussen snelle en trage modus (HIGH & LOW speed). Bij een lage belasting start het apparaat altijd met hoge snelheid (HIGH). Wanneer het aanhaalkoppel hoger wordt, schakelt het apparaat over naar de lage snelheid (LOW). Houd het apparaat stevig vast, zodat het niet uit uw handen draait door het hogere koppel. In automatische modus (AUTO) bepalen de specifieke werkomstandigheden of en wanneer het apparaat wisselt tussen snelle en trage modus (HIGH & LOW). Deze gedragsvariaties van het apparaat zijn normaal en bijgevolg geen storing. Opmerking: Automatische modus (AUTO) op de EY7443 Tijdens de automatische modus (AUTO) kan het apparaat bij lichte belasting overschakelen naar de lage snelheid (LOW), wanneer de resterende accuduur beperkt is of als de temperatuur van de accu te laag is (0°C of minder). In dat geval laadt u de batterijen op of legt u ze minstens een uur op een warme plaats, zodat ze kunnen opwarmen voor gebruik. Afhankelijk van de belasting kan het apparaat verscheidene keren wisselen tussen hoge en lage snelheid (HIGH & LOW). Als de overschakeling niet gewenst is, zet u het apparaat handmatig op hoge of lage snelheid (HIGH of LOW). OPGELET: Controleer voor gebruik de instelling

van de snelheidskeuzeschakelaar. Gebruik een lage snelheid wanneer

een hoog draaimoment is vereist bij de karwei. (Bij gebruik van een hoge snelheid wanneer een hoog draaimoment is vereist, kan de motor defect raken.) Bedien de snelheidskeuzeschakelaar

(LA AG- HOO G) nie t terw ijl u de startschakelaar indrukt. Dit kan resulteren in een snelle uitputting van de oplaadbare accu of beschadiging van het interne mechanisme van de motor.

• Zie de technische gegevens voor d e “ A A N B E V O L E N M A X I M A L E CAPACITEITEN”. OPGELET: Om te voorkomen dat de behuizing

van het gereedschap te heet wordt, mag het gereedschap niet zo lang gebruikt worden dat er twee of meer accu's achter elkaar nodig zijn. Laat het gereedschap tussen twee accu's door voldoende afkoelen. Zorg dat de ventilatiegaten aan de

zijkanten van het gereedschap tijdens het gebruik niet afgedekt worden. Dit om te voorkomen dat het gereedschap door onvoldoende koeling defect raakt. Zorg dat u het gereedschap (motor)

NIET overbelast. Dit kan resulteren in beschadiging. Hanteer het gereedschap op zodanige

wijze dat lucht die uit de ventilatiegaten wordt geblazen niet direct op de huid wordt geblazen. Dit om brandwonden te voorkomen. EY7441_EY7940_EY7443_EY74A1_Book.indb 64 2012-12-11 9:21:30- 65 - Bit-vergrendelfunctie

1. Wanne e r een sc h roefb i t in he t

gereedschap vergrendeld is, kan h e t g e r e e d s c h a p a l s g e w o n e schroevendraaier worden gebruikt zonder dat de schakelaar wordt ingedrukt (maximaal aandraaimoment 22,6 N

m, 230 kgf-cm, 199 in-lbs). In de boorkop is een geringe speling voelbaar, maar dit is geen defect.

2. Deze functie is handig wanneer

schroeven moeten worden ingedraaid met een groter aandraaimoment dan het gereedschap kan leveren (stand op de koppeling), om te controleren of een schroef goed vastzit of om een schroef die extreme vastzit los te draaien. Gebruik van de riemclip WAARSCHUWING! Zorg ervoor dat de riemclip stevig aan

de behuizing van het gereedschap wordt bevestigd door de schroef goed vast te draaien. Als de schroef niet goed vastzit, kan de riemclip losraken waardoor het gereedschap kan vallen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben. Controleer regelmatig of de schroef

goed vastzit. Draai de schroef indien nodig stevig vast. Bevestig de riemclip goed en stevig

aan de broekriem of gordel. Let er op dat het gereedschap niet van de riem losschiet. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben. Ga niet hardlopen of springen terwijl het

gereedschap aan de riemclip hangt. De riemclip kan van de riem losschieten waardoor het gereedschap valt. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben. Zet de riemclip in de bewaarstand

wanneer de clip niet wordt gebruikt. Anders kan de riemclip achter andere voorwerpen blijven hangen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben. Bevestig geen andere bit dan een

schroefbit aan het gereedschap wanneer dit aan de riemclip wordt gedragen. Scherpe voorwerpen, zoals boren en schroefbits, kunnen lichamelijk letsel veroorzaken. Verplaatsen van de riemclip De riemclip kan aan beide zijden van het gereedschap worden bevestigd.

1. Verwijderen van de clip

(1) Verwijder de schroef. (2) Trek de clip naar buiten.

2. Bevestigen van de clip aan de andere

kant (1) Steek de clip in de andere kant. (2) Draai de schroef goed aan zodat deze goed vast zit. Bedieningspaneel (1)(1) (3) (2) EY7441/EY7940/EY74A1 EY7443 EY7441_EY7940_EY7443_EY74A1_Book.indb 65 2012-12-11 9:21:30- 66 - (1) LED-lampje Alvorens het LED-lampje te gebruiken, altijd eenmaal de hoofdschakelaar aantrekken. Druk op de LED lampje knop. Het lampje verbruikt erg weinig stroom en zal de prestatie van het gereedschap en de capaciteit van de accu bijna niet beïnvloeden. OPGELET: Het ingeb o uwde LED-la m pje is

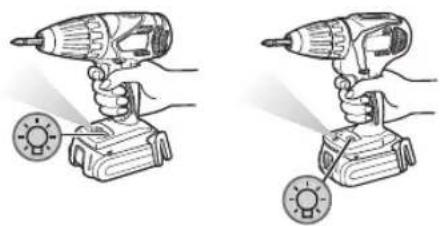

slechts bedoeld om het werkgebied kortstondig te verlichten. Gebruik het lampje niet als vervanging

voor een normale zaklantaarn, want het licht is niet sterk genoeg. Het LED-lampje wordt uitgeschakeld

wanneer het gereedschap gedurende 5 minuten niet is gebruikt. Opgelet: KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL. Ander gebruik van de bedieningsorganen, andere afstellingen of procedures dan hier beschreven kunnen leiden tot blootstelling aan gevaarlijke straling. (2) Oververhitting- waarschuwingslampje Uit (normale werking) Verlicht: Oververhitting (motor) Knippert: Oververhitting (accu) De werking van het gereedschap is gestopt omdat de motor of de accu te heet is geworden. Let bij het gebruik van het gereedschapop deze wijze op het volgende om de motor en de accu te beschermen. Als de motor of de accu oververhit

raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de a c c u s t o p p e n m e t w e r k e n . H e t oververhitting-waarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd. Wanneer de oververhitting-

beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschuwingslampje uitgaat. Zorg ervoor dat u het gereedschap niet

zodanig gebruikt dat de oververhitting- beveiligingsfunctie veelvuldig in werking treedt. Als het gereedschap continu wordt gebruikt

onder omstandigheden met hoge belasting of bij hoge omgevingstemperaturen (zoals in de zomer), bestaat de kans dat de ove rverhittingbeveiligingsfunctie veelvuldig in werking treedt. Als het gereedschap wordt gebruikt

bij lage om g e v ingstemperaturen (zoals in de winter) of als deze tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhitting- beveiligingsfunctie niet in werking treedt. De optimale omgevingstemperatuur is

tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert. Laat een koude accu (kouder dan 0°C

(32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimal een uur in deze ruimte liggen om op temperatuur te komen. EY7441_EY7940_EY7443_EY74A1_Book.indb 66 2012-12-11 9:21:31- 67 - Als het gereedschap wordt gebruikt

bij lag e omg ev in gs te mp er at ur en (zoals in de winter) of als deze tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhitting- beveiligingsfunctie niet in werking treedt. D e p resta t i e v a n d e E Y9L42 is aanzienlijk minder bij temperaturen lager dan 10°C als gevolg van de gewijzigde wer kom stand igh ede n en ander e factoren. (3) Waarschuwingslampje voor lage accuspanning Uit (normale werking) Knippert (Accu is ontladen) De accu- beveiligingsfunctie is geactiveerd. Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen. De accu-beveiligingsfunctie wordt

geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waa rschu win gslam pje voor lage accuspanning begint te knipperen. Als u ziet dat het waarschuwingslampje

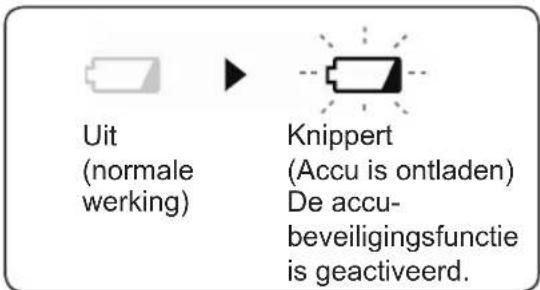

voor lage accuspanning knippert, moet u de accu meteen opladen. Als u het gebruik begint met een accu

die niet voldoende is opgeladen, dan kan het zijn dat het apparaat ineens stopt met werken zonder dat het ‘accu bijna leeg’- waarschuwingslampje eerst ikkert. Dit is een teken dat er te weinig accuvermogen is en dat het accupack voor verder gebruik zal moeten worden opgeladen. Als er plotseling te veel vermogen wordt

gevergd van het apparaat kan de motor vergrendelen, de beveiligingssensor tegen overontlading is mogelijk ingeschakeld en het ‘accu bijna leeg’-waarschuwingslampje kan flikkeren. Het lampje zal ophouden met flikkeren wanneer u de oorzaak van de motorvergrendeling oplost en het apparaat opnieuw start. EY7441/EY7940/EY74A1 EY7443 D e a cc u b e ve i l i gin g s f un c t i e k a n

geactiveerd worden wanneer er ineens een hoge belasting op de motor wordt uitgeoefend, zelfs wanneer de accu voldoende blijft opgeladen. In dit geval zullen zowel het ‘accu bijna leeg’- waarschuwingslampje als het LED- lampje ikkeren (EY7443, EY74A1). Als zowel het ‘accu bijna leeg’-

waarschuwingslampje als het LED- lampje ikkeren, verminder dan de druk waarmee u op de schroevendraaier duwt. Als u een schroefboormachine gebruikt, schakel de snelheid dan over naar een lagere instelling (EY7443, EY74A1). Als het apparaat niet omschakelt

tussen de hoge en lage snelheid (HIGH en LOW) in de automatische modus (AUTO), zal de motor stoppen en gaan het waarschuwingslampje voor lage accuspanning en het oververhitting- waarschuwingslampje om de beurt knipperen. Dit duidt niet op een defect. Als beide lampjes om de beurt knipperen,

drukt u de startschakelaar opnieuw in. (EY7443) EY7441_EY7940_EY7443_EY74A1_Book.indb 67 2012-12-11 9:21:31- 68 - [Accu] Voor een juist gebruik van de accu Li-ion accu Voor een optimale levensduur van de

Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt. Kijk bij het laden van de accu of de

aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz. Wanneer de accu niet wordt gebruikt,

dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen. Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand. Zorg er bij gebruik van de accu voor dat

de werkplaats goed geventileerd is. Wanneer de accu van het gereedschap

wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accuaansluitingen komt waardoor er kortsluiting kan ontstaan. Levensduur van de accu De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt. Recyclen van de accu ATTENTIE: Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen. [Acculader] Opladen OPGELET: Als de temperatuur van de accu lager

wordt dan ongeveer −10°C, zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen. De optimale omgevingstemperatuur is

tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert. Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimal een uur in deze ruimte liggen om op temperatuur te komen. Laat de lader afkoelen wanneer u meer

motorgenerator. Voorkom dat de ventilatiegaten van de

lader en de accu worden bedekt. Maak de acculader los wanneer deze

niet wordt gebruikt. OPMERKING: De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op. EY7441_EY7940_EY7443_EY74A1_Book.indb 68 2012-12-11 9:21:32- 69 - LAMPINDICATIES Opladen voltooid. (Volledig opgeladen.) De accu is ongeveer 80% opgeladen. Aan het opladen. (Groen) Uit Brandt Knippert (Oranje) Lader is aangesloten op een stopcontact. Klaar om op te laden. Laadstatusindicator De aanduiding is Links: groen en Rechts: oranje. De accu is koud. De accu wordt langzaam opgeladen om de belasting van de accu te verminderen. De accu is warm. Het opladen zal beginnen wanneer de temperatuur van de accu is gedaald. Als de temperatuur van de accu minder dan -10°C is, zal de laadindicator (oranje) ook gaan knipperen. Het opladen begint wanneer de statustemperatuur van de accu hoger wordt. Opladen is niet mogelijk. Stof op de accu of accu defect. Acculader

1. Steek de lader in een stopcontact.

2. Plaats de accu goed in de lader.

1) Zet de uitlijntekens tegenover elkaar

en plaats de accu in de acculader.

2) Schuif de accu in de richting van de

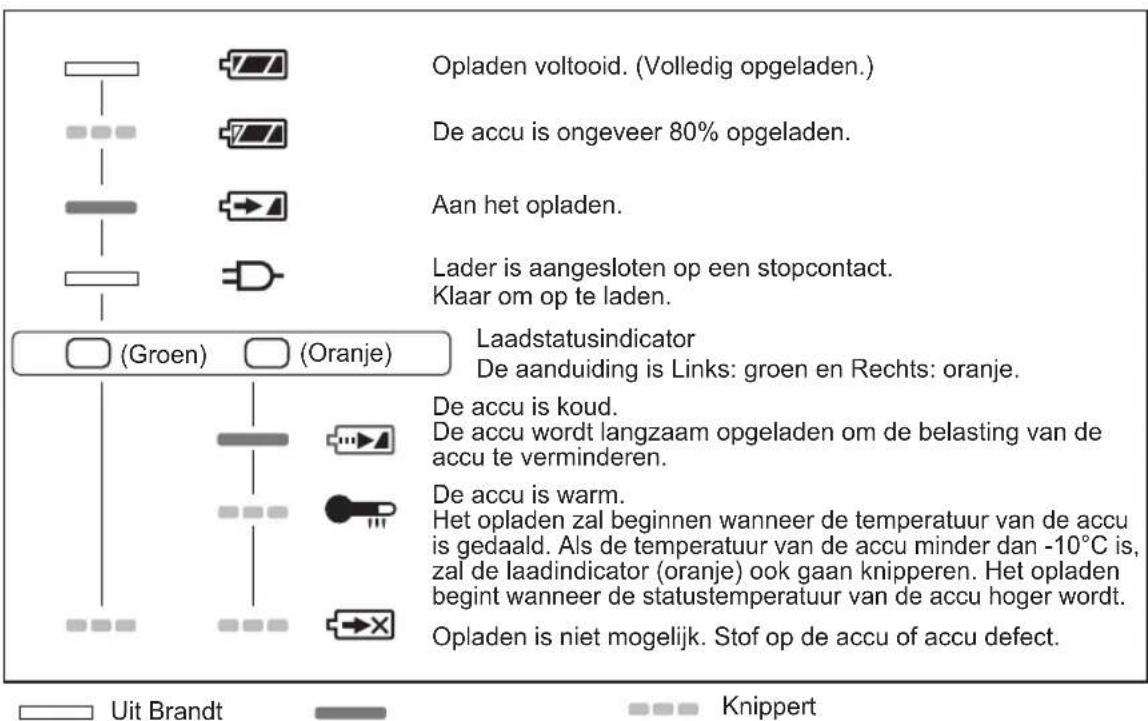

3. De laadindicator licht op tijdens het

laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen. Wanneer de accu warm is, zal deze

niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

4. De laadindicator (groen) knippert

langzaam wanneer de accu ongeveer 80% is opgeladen.

5. Wanneer het opladen is voltooid, zal de

groene laadindicator uitgaan.

6. Als de temperatuur van de accu minder

dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd. Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

7. Als de laadindicator (groen) niet uitgaat,

moet u contact opnemen met een ofciële dealer.

8. Als een volledig opgeladen accu

op nie uw in de a ccu lad er wo rdt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten zal de groene laadindicator uitgaan. Uitlijntekens EY7441_EY7940_EY7443_EY74A1_Book.indb 69 2012-12-11 9:21:32- 70 - Informatie voor gebruikers betreffende het verzamelen en ver- wijderen van oude uitrustingen en lege batterijen Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC. Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving. Voor zakengebruikers in de Europese Unie Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie. [Informatie over de verwijdering in andere landen buiten de Eu- ropese Unie] Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen. Opmerking over het batterijensymbool (beneden twee voorbee- lden): Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken. In het geval er water binnen in het gereedschap of de accu is terechtgekomen, zo spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met uw dichtstbijzijnde erkende service-centrum als u bij het gebruik van het gereedschap problemen ondervindt. EY7441_EY7940_EY7443_EY74A1_Book.indb 70 2012-12-11 9:21:32- 71 -

Gebruik alleen bits die geschikt zijn voor de maat van de boorkop.

4,4 N·m Ong. 0,5 N·m – 4,4 N·m Totale lengte 193 mm 200 mm 199 mm 203 mm Gewicht (met accu EY9L44) 1,75 kg 1,8 kg 1,85 kg 1,85 kg – Gewicht (met accu EY9L45) 1,75 kg 1,8 kg 1,85 kg 1,85 kg – Gewicht (met accu EY9L50) – – – – 1,95 kg Gewicht (met accu EY9L51) – – – – 1,95 kg Geluid en trillingen Zie het meegeleverde blad. EY7441_EY7940_EY7443_EY74A1_Book.indb 71 2012-12-11 9:21:32- 72 - ACCU Modelnr. EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Soort accu Li-ion accu Accuspanning 14,4V gelijkstroom (3,6V x 4 cellen) 14,4V gelijkstroom (3,6V x 8 cellen) 18V gelijkstroom (3,6V x 10 cellen) ACCULADER Modelnr. EY0L81 Gegevens Zie het specicatieplaatje op de onderkant van de acculader. Gewicht 0,93 kg Laadtijd EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Bruikbaar:45min Bruikbaar:30min Bruikbaar:50min Bruikbaar:65min Bruikbaar:50min Bruikbaar:65min Vol:60min Vol:35min Vol:65min Vol:80min Vol:65min Vol:80min Modelnr. EY0L82 Gegevens Zie het specicatieplaatje op de onderkant van de acculader. Gewicht 0,93 kg Laadtijd EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Bruikbaar:35min Bruikbaar:30min Bruikbaar:40min Bruikbaar:50min Bruikbaar:40min Bruikbaar:55min Vol:50min Vol:35min Vol:55min Vol:60min Vol:55min Vol:70min OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de meest recente algemene catalogus. OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de dealer. EY7441_EY7940_EY7443_EY74A1_Book.indb 72 2012-12-11 9:21:32- 73 -
