MANUALE UTENTE EY7940 PANASONIC

DESCRIZIONE DELLE FUNZIONI

• Quando il pacco batteria non viene usato, conservare la batteria in modo che sostanze estranee, quali polvere, acqua, ecc non contaminino i terminali. Assicurarsi di applicare il coperchio al pacco batteria per proteggere i terminali della batteria.

• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali. La durata dei terminali del pacco batteria può essere inuenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento. PRECAUZIONE: Per proteggere il motore o la batteria, tenere presente quanto segue nell'esecuzione del lavoro.

• Se il motore o la batteria si scurriscaldano verrà attivata la funzione di protezione, che comporta l'arresto del motore o della batteria. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di avvertenza da surriscaldamento. Per un utilizzo sicuro

• Il pacco batteria è stato ideato per essere installato tramite una procedura a due fasi per motivi di sicurezza. Prima dell'uso, vericare che il pacco batteria sia inserito correttamente nel corpo principale.

• Quando il pacco batteria non è ben inserito, la spia avvertenza surriscaldamento e la spia avvertenza batteria scarica lampeggiano e l'apparecchio non fa ruotare la punta come di consueto per avvertire l'utente che l'utensile non sta funzionando in modo sicuro anche se l'interruttore è bloccato. Inserire il pacco batteria nell'alloggiamento dell'utensile no alla scomparsa dell'etichetta rossa.

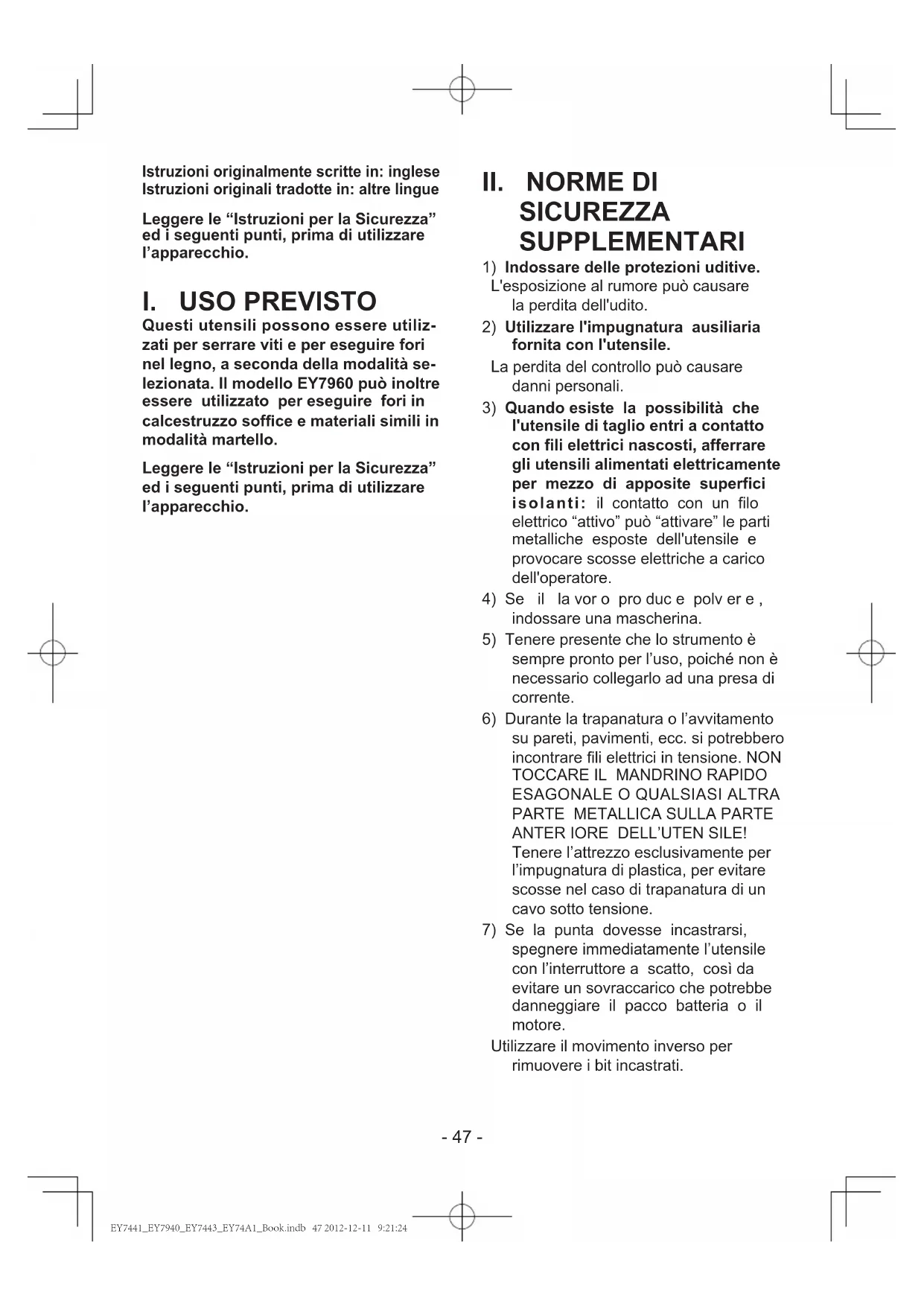

Questi utensili possono essere utiliz- zati per serrare viti e per eseguire fori nel legno, a seconda della modalità se- lezionata. Il modello EY7960 può inoltre essere utilizzato per eseguire fori in calcestruzzo sofce e materiali simili in modalità martello. Leggere le “Istruzioni per la Sicurezza” ed i seguenti punti, prima di utilizzare l’apparecchio.

1) Indossare delle protezioni uditive.

L'esposizione al rumore può causare la perdita dell'udito.

2) Utilizzare l'impugnatura ausiliaria

fornita con l'utensile. La perdita del controllo può causare danni personali.

3) Quando esiste la possibilità che

l'utensile di taglio entri a contatto con fili elettrici nascosti, afferrare gli utensili alimentati elettricamente per mezzo di apposite superfici isolanti: il contatto con un filo elettrico “attivo” può “attivare” le parti metalliche esposte dell'utensile e provocare scosse elettriche a carico dell'operatore.

5) Tenere presente che lo strumento è

sempre pronto per l’uso, poiché non è necessario collegarlo ad una presa di corrente.

6) Durante la trapanatura o l’avvitamento

su pareti, pavimenti, ecc. si potrebbero incontrare li elettrici in tensione. NON

ANTER IORE DELL’UTEN SILE! Tenere l’attrezzo esclusivamente per l’impugnatura di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione.

7) Se la punta dovesse incastrarsi,

spegnere immediatamente l’utensile con l’interruttore a scatto, così da evitare un sovraccarico che potrebbe danneggiare il pacco batteria o il motore. Utilizzare il movimento inverso per rimuovere i bit incastrati. Istruzioni originalmente scritte in: inglese Istruzioni originali tradotte in: altre lingue Leggere le “Istruzioni per la Sicurezza” ed i seguenti punti, prima di utilizzare l’apparecchio. EY7441_EY7940_EY7443_EY74A1_Book.indb 47 2012-12-11 9:21:24- 48 -

8) NON utilizzare la leva di avanzamento/

inversione quando l’interruttore principale è su ON. La batteria si scarica rapidamente e l’apparecchio può subire dei danni.

9) Durante la ricarica, il caricabatteria

potrebbe riscaldarsi leggermente. Questo è normale. NON ricaricare la batteria troppo a lungo.

10) Quando si ripone o si trasporta

l’utensile, regolare la leva di avanzamento/inversione nella posizione centrale (blocco interruttore).

11) Non sottoporre lo strumento a sforzi

tenendo premuto a metà il grilletto di controllo velocità (modalità di controllo della velocità) in modo che il motore si arresti.

12) Non utilizzare il selettore di velocità

(BASSO-ALTO) mentre si tira il grilletto di controllo velocità. Questo comporterebbe un rapido consumo della batteria ricaricabile o un danneggiamento del meccanismo interno del motore. AVVERTIMENTO: Usare esclusivamente i pacchi batteria

Panasonic progettati per l’uso con questo attrezzo ricaricabile. Panasonic non può essere ritenuta

responsabile per eventuali danni o incidenti causati dall'uso di un pacco batteria riciclato o contraffatto. Non smaltire il pacco batteria in falò, né

esporlo a calore eccessivo. Non avvitare chiodi o simili nel pacco

batteria, non sottoporlo ad urti, non disassemblarlo, né tentare di modicarlo. Impedire che oggetti metallici vengano

a contatto con i terminali del pacco batteria. Non trasportare, né conservare il pacco

batteria nello stesso contenitore di chiodi od oggetti metallici simili. Non caricare il pacco batteria in luoghi

con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi, o esplodere. Usare esclusivamente l’apposito

caricabatteria per caricare il pacco b a t t e r i a. I n caso c o n t r a r io, l a batteria potrebbe presentare fughe, surriscaldarsi, o esplodere. Dopo aver rimosso il pacco batteria

dall’attrezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d’incendio. Se il pacco batteria risulta deteriorato,

sostituirlo con uno nuovo. L’uso prolungato di un pacco batteria danneggiato può generare calore, danni e incendi. Simbolo Signicato V Volt Corrente diretta

Velocità senza carico ...min

Giri o reciprocazioni per minuto

Capacità elettrica del pacco batteria Per ridurre il pericolo di lesioni, è necessario leggere e comprendere il manuale di istruzioni. Solo per uso interno. EY7441_EY7940_EY7443_EY74A1_Book.indb 48 2012-12-11 9:21:24- 49 -

Applicazione e rimozione del bit NOTA: Quando si installano o si rimuovono le punte, scollegare il pacco batteria dall’utensile oppure posizionare l’interruttore nella posizione centrale (blocco interruttore). Questo utensile è dotato di un mandrino senza chiave.

Inserire la punta e girare il collarino di blocco in senso orario (posizionandosi frontalmente) per serrare saldamente nché non si sente un click.

G i r a r e i l c o l l a r i n o d i b lo c co in senso antiorario (posizionandosi frontalmente), quindi rimuovere la punta. NOTA: In caso di gioco eccessivo sul mandrino, posizionare saldamente il trapano e

aprire le ganasce girando il collarino di blocco e

serrare la vite (vite di sinistra) mediante un cacciavite girando in senso antiorario (posizionandosi frontalmente). Applicazione o rimozione del pacco batteria

1. Per collegare il pacco batteria:

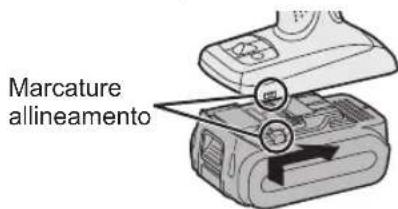

Installare il pacco batteria, allineandosi con le marcature. Far scorrere il pacco batteria finché

non si blocca in posizione.

2. Per rimuovere il pacco batteria:

Tirare il tasto sulla parte anteriore per rilasciare il pacco batteria.

1. La velocità aumenta proporzionalmente

alla pressione del grilletto. All’inizio dei lavori, premere leggermente il grilletto per iniziare lentamente la rotazione.

2. Viene impiegato un controller elettronico

di reazione per garantire una coppia elevate anche in caso di bassa velocità.

3. Il freno si attiva quando il grilletto

viene rilasciato e il motore si ferma immediatamente. NOTA: Quando il freno si attiva, si potrebbe udire un rumore di frenata. È normale. Marcature allineamento Tasto EY7441_EY7940_EY7443_EY74A1_Book.indb 49 2012-12-11 9:21:25- 50 - PRECAUZIONE: Quando si tira la levetta per avviare il prodotto, possono trascorrere alcuni istanti prima che la rotazione inizi. Ciò, tuttavia, non è un malfunzionamento.

• L'intervallo di tempo è dovuto al fatto che il circuito del prodotto si avvia quando la leva viene tirata per la prima volta dopo che è stato inserito un pacco batteria nuovo o dopo che il prodotto non è stato utilizzato per almeno 1 minuto (o 5 minuti se la luce LED è accesa). Dalla seconda volta in poi, la rotazione si avvierà senza intervalli. Uso della leva di avanzamen- to/inversione Avanti Inversione Blocco interruttore PRECAUZIONE: Per evitare danni, non usare la leva di avanzamento/inversione finché il bit non si arresta completamente. Uso dell’interruttore di rotazi- one in avanti

1. Spingere la leva per la rotazione in

2. Premere leggermente il grilletto per

avviare lentamente l’utensile.

3. La velocità aumenta proporzionalmente

alla pressione del grilletto, per un serraggio delle viti e una trapanatura efficaci. Il freno si attiva e il mandrino si ferma immediatamente quando il grilletto viene rilasciato.

4. Dopo l’uso, riportare la leva nella

posizione centrale (blocco interruttore). Uso dell’interruttore di rotazi- one all’indietro

1. Spingere la leva per la rotazione

all’indietro Controllare la direzione di rotazione prima dell’uso.

2. Premere leggermente il grilletto per

avviare lentamente l’utensile.

3. Dopo l’uso, riportare la leva nella

posizione centrale (blocco interruttore). Impostazione coppia mandri-

Regolare la coppia su una delle 18 impostazioni per mandrino o sulla posizione “ ” (EY7441, EY74A1). Regolare la coppia su una delle 18 impostazioni per mandrino o sulla posizione “ ”, “ ” (EY7940). NOTA: Assicurarsi sempre di interrompere il funzionamento dell’attrezzo e di allontanarlo dal lavoro, quando dal modo trapanatura si seleziona il modo percussione oppure quando si passa dal modo trapanatura al modo percussione ruotando la leva di innesto. PRECAUZIONE: Impostare la frizione su questa marcatura ( ) prima dell'uso. Se dopo aver usato l’apparecchio per l’avvitamento non si riesce a ruotare l’impugnatura della frizione nella posizione di trapanatura o percussione, si suggerisce di ruotarla nella posizione 1 e di provare quindi a sollecitare la frizione stessa usandolo per un secondo. EY7441_EY7940_EY7443_EY74A1_Book.indb 50 2012-12-11 9:21:25- 51 - Selezione velocità Scegliere una velocità alta o bassa in base all’uso. (EY7441, EY7940, EY74A1) BASSO ALTO Più si tira il grilletto di controllo velocità variabile, più aumenta la velocità. Selezionare la velocità bassa, alta o automatica adatta all'uso (EY7443) BASSO AUTOALTO La velocità aumenta tirando il grilletto di controllo della velocità variabile. EY7443 dispone della modalità AUTO, che rileva il carico sull'utensile e imposta automaticamente la velocità operativa su HIGH o LOW. Se il carico è basso, l'utensile inizierà a funzionare sempre alla velocità HIGH. Quando la coppia di serraggio aumenta, l’utensile passa alla velocità LOW. Impugnare saldamente l'utensile in modo che non sfugga di mano a causa della maggiore coppia di serraggio. Durante il funzionamento in modalità AUTO, il passaggio alla velocità operativa HIGH o LOW dipende dalle condizioni speciche di lavoro. Queste variazioni di funzionamento sono nella norma e non sono da considerarsi un malfunzionamento. Nota: quando si seleziona AUTO sull' EY7443 Durante il funzionamento in modalità AUTO, l'utensile potrebbe passare alla velocità LOW con carichi limitati se la batteria sta per esaurirsi o se la temperatura del pacco batteria è bassa (0°C o meno). In questi casi, caricare il pacco batteria o aumentarne la temperatura prima dell'uso tenendolo in ambiente riscaldato per almeno un'ora. A seconda del carico, l'utensile potrebbe passare ripetutamente alla velocità HIGH e poi LOW o viceversa. Se si desidera evitare questi passaggi, scegliere la velocità HIGH o LOW manualmente. PRECAUZIONE: Vericare il selettore di velocità prima

dell’uso. Utilizzare ad una velocità bassa

quando si necessita di una coppia elevata durante l’uso. L’uso ad una velocità alta quando si necessita di una coppia elevata potrebbe portare ad un arresto del motore. Non utilizzare il selettore di velocità

(BASSO-ALTO) mentre si tira il grilletto di controllo velocità. Questo comporterebbe un rapido consumo della batteria ricaricabile o un danneggiamento del meccanismo interno del motore.

della temperatura della superficie dell’utensile, non utilizzare l’utensile consecutivamente mediante l’uso di due o più pacchi batteria. L’utensile necessita di un periodo di raffreddamento prima di passare ad un altro pacco batteria. D u r a n t e l ’ u s o , n o n o s t r u i r e i

fori di ventilazione posti ai lati dell’alloggiamento. In caso contrario, l’apparecchio potrebbe non funzionare correttamente e guastarsi. N O N s o t t o p o r r e lo s t r u m e n t o

(motore) a sforzi. In caso contrario, l’apparecchio potrebbe subire danni. Usare l’utensile in modo tale che l’aria

che fuoriesce dai fori di ventilazione non sia a contatto diretto con la pelle. In caso contrario, ci si potrebbe bruciare. EY7441_EY7940_EY7443_EY74A1_Book.indb 51 2012-12-11 9:21:25- 52 - Funzione blocco punta

1. Con l’interruttore a scatto non ingranato

e una punta per cacciavite in posizione, l’utensile può essere utilizzato come un cacciavite manuale (fino a 22,6 N·m, 230 k f-cm, 199 in-lbs). Ci sarà un po’ di gioco sul mandrino; non si tratta di un’anomalia.

2. Questa caratteristica è utile per il

serraggio di viti che necessitano di una coppia più elevata rispetto alla coppia massima dell’avvitatore (posizione sulla frizione), per rafforzare il serraggio di una vite o per allentare una vite estremamente serrata. Come utilizzare il gancio da cintura AVVERTIMENTO! Accertarsi di fissare saldamente il

gancio da cintura all’apparecchio principale serrando la vite. Quando il gancio da cintura non è fissato saldamente all’apparecchio principale, il gancio stesso può staccarsi e far cadere l’apparecchio. Potrebbero verificarsi incidenti o infortuni. Verificare periodicamente il serraggio

delle viti. Qualora se ne trovassero di allentate, serrarle saldamente. Accertarsi di fissare saldamente il

gancio da cintura alla cintura legata in vita o ad un altro tipo di cintura. Prestare attenzione affinché l’apparecchio non scivoli dalla cintura. Potrebbero vericarsi incidenti o infortuni. Quando l’apparecchio principale

è sostenuto mediante il gancio da cintura, evitare di saltare o correre. Il gancio può scivolare e far cadere l’apparecchio. Potrebbero verificarsi incidenti o infortuni. Quando il gancio da cintura non

viene utilizzato, riporlo nella posizione iniziale. In caso contrario il gancio da cintura potrebbe rimanere incastrato. Potrebbero verificarsi incidenti o infortuni. Quando l’apparecchio è agganciato

alla cintura mediante l’apposito gancio, fissure solo bit dell’avvitatore all’utensile. Un oggetto appuntito, come ad esempio un bit, può causare infortuni o incidenti. Modica del lato del gancio da cintura Il gancio da cintura può essere fissato a uno dei due lati dell’apparecchio.

1. Rimozione del gancio

(1) Rimuovere la vite. (2) Estrarre il gancio.

2. Collegamento del gancio sull'altro lato

(1) Inserire il gancio nell'altro lato. (2) Serrare la vite no in fondo. Pannello di controllo (1)(1) (3) (2) EY7441/EY7940/EY74A1 EY7443 (1) Luce LED Prima dell'uso della luce LED, premere sempre l'interruttore una volta. Premere il pulsante della luce LED. La luce illumina grazie ad un consumo minimo e non inuenza negativamente la prestazione dell'utensile, né la capacità della batteria. EY7441_EY7940_EY7443_EY74A1_Book.indb 52 2012-12-11 9:21:26- 53 - PRECAUZIONE: La luce LED incorporata è stata

realizzata per l’illuminazione temporanea di un’area di lavoro ridotta. Non utilizzarla in sostituzione di una

luce normale: la luminosità sarà insufciente. La luce LED si spegne se l’utensile

non viene utilizzato per 5 minuti. Precauzione: N O N F I S S A R E DIRETTAMENTE IL RAGGIO L’utilizzo di comandi, regolazioni e l’attuazione di istruzioni diversi da quelli qui riportati potrebbero provocare un’esposizione pericolosa alle radiazioni. (2) Spia avvertenza surriscaldamento Spenta (funzionamento normale) Acceso: surriscaldamento (motore) Lampeggiante: surriscaldamento (batteria) Indica che il funzionamento è stato interrotto a causa del surriscaldame nto della batteria. Per proteggere il motore o la batteria, t e n e r e p r e s e n t e q u a n t o s e g u e nell'esecuzione del lavoro. Se il motore o la batteria si scurriscaldano

verrà attivata la funzione di protezione, che comporta l'arresto del motore o della batteria. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di avvertenza da surriscaldamento. S e s i a t t i v a l a p r o t e z i o n e d a

surriscaldamento, lasciare raffreddare completamente l’utensile (per almeno 30 minuti). Quando la spia di avvertenza da surriscaldamento si spegne, l'utensile sarà pronto per l'uso. Evitare un uso dell’utensile che porti

all’attivazione ripetuta della protezione da surriscaldamento. Se l'utensile viene utilizzato in modo

continuato in condizioni di intenso lavoro o di temperature elevate (ad esempio in estate), la funzione di protezione da surriscaldamento potrebbe attivarsi di frequente. Se l'utensile viene utilizzato in condizioni

di temperature molto basse (ad esempio in inverno) o viene utilizzato con intervalli frequenti, la funzione di protezione da surriscaldamento potrebbe non attivarsi. La temperatura ambientale si deve

aggirare tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperature è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente. Per caricare un pacco batteria freddo (al

di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un’ora per permettere allo stesso di raggiungere la temperature ambiente. Se l'utensile viene utilizzato in condizioni

di temperature molto basse (ad esempio in inverno) o viene utilizzato con intervalli frequenti, la funzione di protezione da surriscaldamento potrebbe non attivarsi. Le prestazioni del modello EY9L42 diminuiscono notevolmente a temperature pari e al di sotto di 10°C a causa delle condizioni operative e altri fattori. (3) Spia avvertenza batteria scarica Spenta (funzionamento normale) Lampeggiante (no carica) Funzione protezione batteria attiva Lo scaricarsi eccessivo (totale) delle batterie a ioni di litio diminuisce drasticamente la loro autonomia. L’avvitatore è dotato di una funzione di protezione della batteria realizzata per evitare lo scaricarsi eccessivo del pacco batteria. La funzione di protezione della batteria

si attiva immediatamente prima che la batteria perda la carica, così da far lampeggiare la spia di avvertenza batteria scarica. EY7441_EY7940_EY7443_EY74A1_Book.indb 53 2012-12-11 9:21:26- 54 - Se si nota la spia di avvertenza batteria

scarica, caricare immediatamente il pacco batteria. Se la carica residua della batteria

è molto ridotta, il prodotto potrebbe smettere di funzionare senza che la spia di avvertenza che segnala la riduzione della carica lampeggi. Ciò indica che l'alimentazione è insufficiente e che il pacco batteria deve essere caricato prima di continuare l'uso. Se il prodotto viene sottoposto a

improvviso sforzo con conseguente blocco del motore, il sensore che previene l'eccessiva scarica potrebbe attivarsi e la spia di avvertenza che segnal a l a r iduzi one della cari ca potrebbe lampeggiare. La spia smetterà di lampeggiare quando la causa del blocco del motore sarà stata risolta e il ciclo riattivato. EY7441/EY7940/EY74A1 EY7443 La funzione di protezione della batteria

può attivarsi quando il motore risulta improvvisamente sottoposto a sforzo, anche se la batteria è ancora carica. In questo caso, lampeggeranno sia la spia di avvertenza che segnala la riduzione della carica sia la luce LED (EY7443, EY74A1). Se la spia di avvertenza che segnala la

riduzione della carica della batteria e la luce LED lampeggiano, esercitare meno pressione sul trapano o, se si utilizza un trapano avvitatore, impostare il selettore su una velocità inferiore (EY7443, EY74A1). Se l’utensile non effettua il passaggio

dalla velocità HIGH a LOW nella modalità AUTO, il motore si arresterà e la spia avvertenza batteria scarica e la spia avvertenza surriscaldamento lampeggeranno in modo alterno. Non si tratta di un guasto. Se entrambe le spie lampeggiano in

modo alterno, premere nuovamente il grilletto. (EY7443) [Pacco batteria] Per un uso corretto del pacco batteria Pacco batteria Li-ion Per una conservazione ottimale della

batteria, riporre il pacco batteria agli ioni di litio dopo l’uso senza ricaricarlo. Qu a n d o il pa c c o ba t t e r i a vi e n e

caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze estranee, quail polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali. La durata dei terminali del pacco batteria può essere influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento. Quando il pacco batteria non viene

usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all’altro. Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio. Quando si usa il pacco batteria, assicurarsi

che il luogo di lavoro sia ben ventilato. EY7441_EY7940_EY7443_EY74A1_Book.indb 54 2012-12-11 9:21:27- 55 - Quando si rimuove il pacco batteria

dall’alloggiamento principale dell’utensile, ripo si zi on ar e im me di at am en te il coperchio del pacco batteria, onde evi t a re ch e po l v ere e spor c i zia contaminino i terminali della batteria e causino un cortocircuito. Durata del pacco batteria Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo. Riciclo batteria ATTENZIONE: Per ragioni relative alla protezione dell’ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento Del prodotto avvenga in un luogo ufcialmente preposto a tale ne (ammesso che esista nell’area dell’utente). [Caricabatterie] Ricarica PRECAUZIONE: Qualora la temperatura del pacco

batteria scendesse all’incirca al di sotto dei −10°C (14°F), la ricarica s’interrompe automaticamente per impedire la degradazione della batteria. La temperatura ambientale si deve

aggirare tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperature è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente. Per caricare un pacco batteria freddo (al

di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un’ora per permettere allo stesso di raggiungere la temperature ambiente. Lasciate raffreddare il caricatore quando

caricate più di due pacchi batterie consecutivamente. Non inlate le dita nel foro di contatto per

tenere in mano il caricabatterie o altro scopo. Onde evitare il rischio d’incendio o il danneggiamento del caricabatteria: Non usate l’energia fornita da un

caricabatteria e pacco batteria. Scollegare il caricabatteria se non in uso.

NOTA: Al momento dell’acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell’uso. Caricabatteria

1. Collegare il caricatore alla presa di

2. Inserire saldamente il pacco batteria nel

batteria nel raccordo del caricatore.

2) Far scorrere nella direzione indicata

dalla freccia. Marcature allineamento

3. Durante la ricarica, la spia di carica si

accende. Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica. La ricarica non avviene se il pacco

batteria è caldo (per esempio, subito dopo l’uso per un lavoro pesante). L a sp i a d i s t a n d b y a r a n c i o n e lampeggia mentre la batteria si sta raffreddando. La ricarica comincia poi automaticamente.

4. La spia di carica (verde) lampeggia

lentamente quando la batteria è carica per l’80% circa. EY7441_EY7940_EY7443_EY74A1_Book.indb 55 2012-12-11 9:21:27- 56 - SEGNALI SPIE Il caricamento è completato. (Carica completa) Batteria carica all’80% circa. In fase di caricamento. (Verde) Spenta Accesa Lampeggia (Arancione) Il caricatore è stato collegato alla presa murale. E’ pronto per il caricamento. Spia stato ricarica Sinistra: verde Destra: arancione Pacco batteria freddo. La ricarica del pacco batteria avviene lentamente per ridurre il peso sulla batteria. Il pacco batteria è caldo. Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa. Qualora la temperatura del pacco batteria raggiunga i -10°C o meno, anche la spia di ricarica arancione inizia a lampeggiare. La ricarica inizia quando la temperatura del pacco batteria aumenta. Non è possibile effettuare il caricamento. Il pacco batteria è impolverato o guasto.

batteria raggiunga gli 0°C o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale. Anche a batteria completamente carica, l’utensile dispone di circa il 50% dell’energia di cui dispone una batteria carica alla temperature di esercizio normale.

7. Se la spia di carica (verde) non si

spegne, rivolgersi a un rivenditore autorizzato.

8. Se un pacco batteria completamente

ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti, la spia di carica verde si spegnerà. EY7441_EY7940_EY7443_EY74A1_Book.indb 56 2012-12-11 9:21:27- 57 - Informazioni per gli utenti sulla raccolta e l’eliminazione di vec- chie apparecchiature e batterie usate Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei riuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC. Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei riuti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei riuti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi riuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale. Per utenti commerciali nell’Unione Europea Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni. [Informazioni sullo smaltimento riuti in altri Paesi fuori dall’Unione Europea] Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento. Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale): Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Per la pulizia dell’apparecchio, utilizzare un panno morbido ed asciutto. NON usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia. Qualora l’interno del prodotto o del pacco batteria si bagni, togliere immediatamente l’acqua e fare asciugare il prima possibile. Rimuovere accuratamente la polvere e le limature di ferro accumulatesi nel prodotto. In caso di problemi durante l'uso dello strumento, contattare il più vicino centro di assistenza autorizzato.

Modello EY7441 EY7940 EY7443 EY74A1 Avvitamento viti Vite a ferro M5 Vite da legno ø6,8 mm Trapanatura Vite autoforante ø6 mm Per legno ø35 mm Per metallo ø13 mm Per lavori di muratura – 13 mm – –

Numero di colpi al minuto Basso – 1260~7200 min

Capacità mandrino ø1.5 mm - ø13 mm Coppia frizione Capacità circa 0,5 N·m – 4,4 N·m Capacità circa 1,0 N·m – 4,4 N·m Capacità circa 0,5 N·m – 4,4 N·m Capacità circa 0,5 N·m – 4,4 N·m Lunghezza totale 193 mm 200 mm 199 mm 203 mm Peso (con pacco batteria EY9L44) 1,75 kg 1,8 kg 1,85 kg 1,85 kg – Peso (con pacco batteria EY9L45) 1,75 kg 1,8 kg 1,85 kg 1,85 kg – Peso (con pacco batteria EY9L50) – – - – 1,95 kg Peso (con pacco batteria EY9L51) – – - – 1,95 kg Vibrazione rumorosa Consultare il foglio accluso EY7441_EY7940_EY7443_EY74A1_Book.indb 58 2012-12-11 9:21:28- 59 - PACCO BATTERIA Modello N° EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Accumulatore Batteria Li-ion Tensione batteria 14,4V DC (3,6V x 4 celle) 14,4V DC (3,6V x 8 celle) 18V DC (3,6V x 10 celle) CARICABATTERIA Modello N° EY0L81 Potenza Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur. Peso 0,93 kg Tempo di caricamento EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Utilizzabile:45min Utilizzabile:30min Utilizzabile:50min Utilizzabile:65min Utilizzabile:50min Utilizzabile:65min Completa:60min Completa:35min Completa:65min Completa:80min Completa:65min Completa:80min Modello N° EY0L82 Potenza Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur. Peso 0,93 kg Tempo di caricamento EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Utilizzabile:35min Utilizzabile:30min Utilizzabile:40min Utilizzabile:50min Utilizzabile:40min Utilizzabile:55min Completa:50min Completa:35min Completa:55min Completa:60min Completa:55min Completa:70min NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo generale più recente. NOTA: Per il nome e l'indirizzo del rivenditore, consultare la scheda di garanzia acclusa. EY7441_EY7940_EY7443_EY74A1_Book.indb 59 2012-12-11 9:21:28- 60 -
