BRUGSANVISNING EY7940 PANASONIC

• Når du oplader batteripakningen, skal du bekræfte at terminalerne på batteriopladeren er fri for uvedkommende substanser, som for eksempel støv og vand etc. Rengør terminalerne inden du oplader batteripakningen, hvis uvedkommende substanser observeres på terminalerne. Levetiden for batteripakningens terminaler kan påvirkes af uvedkommende substanser, som for eksempel støv og vand etc., under brugen. FORSIGTIG: For at beskytte motoren og batteriet, skal man være opmærksom på følgende, når denne operation udføres.

• Hvis motoren eller batteriet bliver varme, vil beskyttelseskredsløbet blive aktiveret og motoren eller batteriet vil holde op med at fungere. Advarselslampen til overophedning på kontrolpanelet lyser eller blinker, når denne egenskab er aktiveret. For sikker brug

• Batteripakken er beregnet til at blive installeret ved at følge en fremgangsmåde med to trin for sikkerheden skyld. Kontroller, at batteripakningen er korrekt installeret i hoveddelen før brug.

• Når batteripakningen ikke er isat korrekt, vil advarselslampe til overophedning og advarselslampen batterieffekt lav blinke, og maskinen vil ikke dreje boret som sædvanligt, for at lade os vide at maskinen ikke arbejder sikkert, selv om der trykkes på kontakter. Indsæt batteripakken i selve værktøjet, indtil den røde etikette forsvinder.

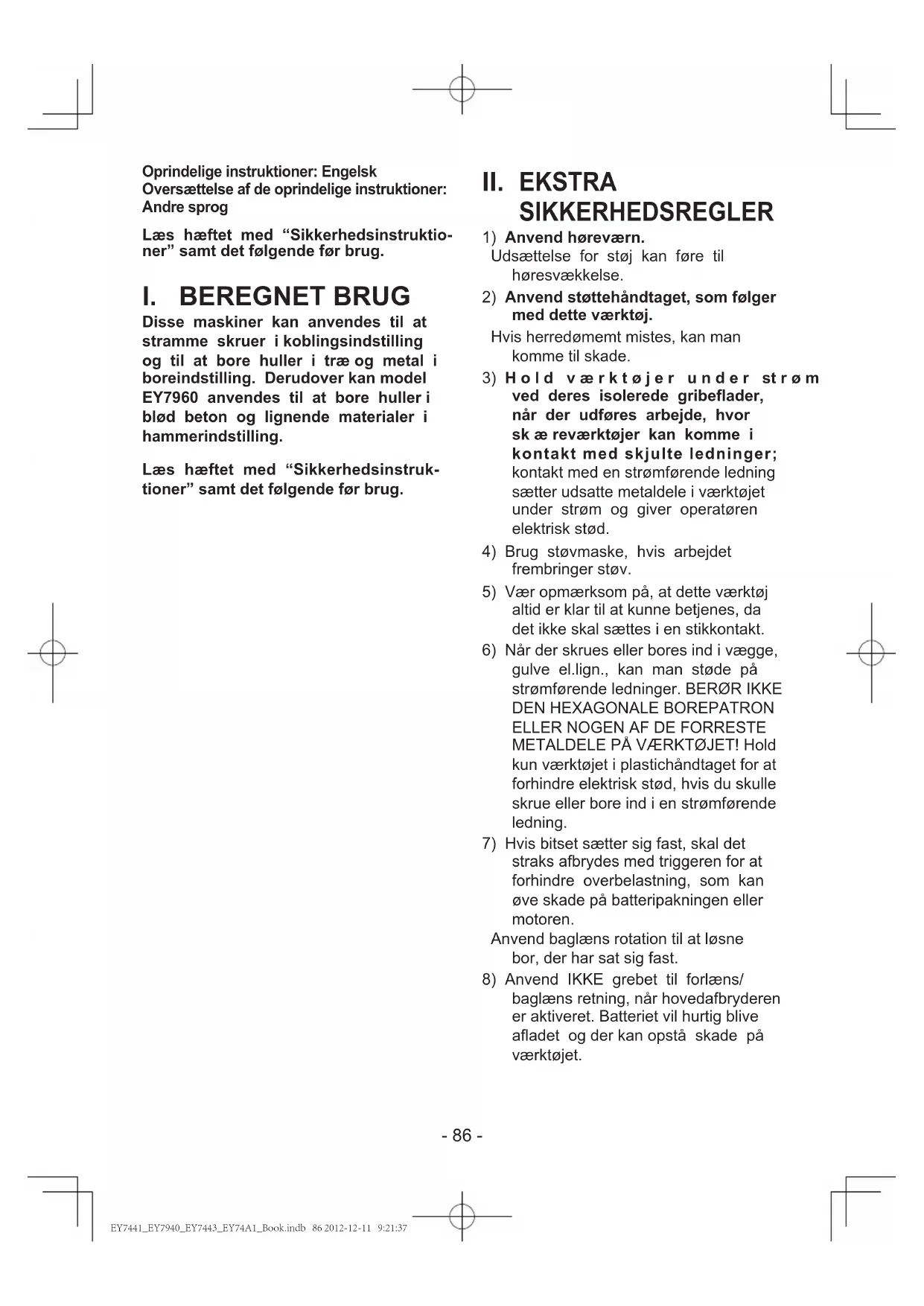

Disse maskiner kan anvendes til at stramme skruer i koblingsindstilling og til at bore huller i træ og metal i boreindstilling. Derudover kan model EY7960 anvendes til at bore huller i blød beton og lignende materialer i hammerindstilling. Læs hæftet med “Sikkerhedsinstruk- tioner” samt det følgende før brug. II. EKSTRA SIKKERHEDSREGLER

Udsættelse for støj kan føre til høresvækkelse.

2) Anvend støttehåndtaget, som følger

med dette værktøj. Hvis herredømemt mistes, kan man komme til skade.

3) H o l d v æ r k t ø j e r u n d e r st r ø m

ved deres isolerede gribeflader, når der udføres arbejde, hvor sk æ reværktøjer kan komme i kontakt med skjulte ledninger; kontakt med en strømførende ledning sætter udsatte metaldele i værktøjet under strøm og giver operatøren elektrisk stød.

4) Brug støvmaske, hvis arbejdet

5) Vær opmærksom på, at dette værktøj

altid er klar til at kunne betjenes, da det ikke skal sættes i en stikkontakt.

6) Når der skrues eller bores ind i vægge,

gulve el.lign., kan man støde på strømførende ledninger. BERØR IKKE

METALDELE PÅ VÆRKTØJET! Hold kun værktøjet i plastichåndtaget for at forhindre elektrisk stød, hvis du skulle skrue eller bore ind i en strømførende ledning.

7) Hvis bitset sætter sig fast, skal det

straks afbrydes med triggeren for at forhindre overbelastning, som kan øve skade på batteripakningen eller motoren. Anvend baglæns rotation til at løsne bor, der har sat sig fast.

8) Anvend IKKE grebet til forlæns/

baglæns retning, når hovedafbryderen er aktiveret. Batteriet vil hurtig blive afladet og der kan opstå skade på værktøjet. Oprindelige instruktioner: Engelsk Oversættelse af de oprindelige instruktioner: Andre sprog Læs hæftet med “Sikkerhedsinstruktio- ner” samt det følgende før brug. EY7441_EY7940_EY7443_EY74A1_Book.indb 86 2012-12-11 9:21:37- 87 -

9) Under opladning kan det ske, at

opladeren bliver en smule varm. Dette er normalt. Oplad IKKE batteriet over en længere periode.

10) Når værktøje t opb evares eller

tra ns por te re s , sk al g re bet t il forlæns/baglæns retning sættes i midterstillingen (omskifterlås).

11) Belast ikke værktøjet ved at holde

hastighedskontroltriggeren halvt ned (hastighedskontrolfunktion), således at motoren stopper.

12) Anvend ikke hastighedsvælgeren

( L AV- H Ø J ) , m e n s hastighedskontroltriggeren trykkes ind. Dette kan bevirke, at det genopladelige batteri hurtigt bliver udtjent eller at der øves skade på motorens interne mekanisme. ADVARSEL: Benyt ikke andre batteripakninger

end Panasonic-batteripakninger, som er beregnet til brug med dette genopladelige værktøj. Pana sonic k an ikke holdes ikke

ansvarlig for skader eller uheld, som er forårsaget af anvendelse af en genbrugt batteripakning eller en ikke-original batteripakning. Bortskaf ikke batteripakningen ved at

smide den på åben ild og udsæt den ikke for ekstrem varme. U n d l a d a t s l å t i n g s o m s ø m i

batteripakningen, udsætte den for stød, adskille den eller forsøge at ændre den. Lad ikke metalgenstande komme

batteripakningen i den samme beholder som indeholder søm eller andre lignende metalgenstande. Oplad ikke batteripakningen på et

sted med høje temperaturer, som for eksempel i nærheden af åben ild eller i direkte sol. Dette kan bevirke, at batteriet overophedes, bryder i brand eller eksploderer. Benyt aldrig andre opladere end

den be regne de til opladning af batteripakningen. Dette kan bevirke, at batteriet lækker, overophedes eller eksploderer. Når batteripakningen er taget af

værktøjet eller opladeren, skal man altid huske at sætte pakningsdækslet på. Hvis dette ikke gøres, er der risiko for, at batterikontakterne kortsluttes, hvilket kan være årsag til brandfare. Når batteripakningen er udtjent, skal

den skiftes ud med en ny. Fortsat anvendelse af en beskadiget b at t er i pa k ni n g kan r e su l te r e i varmedannelse, antænding og revner i batteriet. Symbol Betydning V Volt Jævnstrøm

Batteripakningens elektriske kapacitet For at reducere risikoen for tilskadekomst, skal brugeren læse og forstå brugsvejledningen. Kun til indendørs brug EY7441_EY7940_EY7443_EY74A1_Book.indb 87 2012-12-11 9:21:37- 88 -

Montering eller afmontering af bit BEMÆRK: Når et bit monteres eller afmonteres, skal batteripakn i n g e n t a g es a f værktøjet, eller triggeren skal stilles i midterstilling (omskifterlås). Dette værktøj er udstyret med en nøgleløs borepatron.

Drej låsemanchetten mod uret (set forfra), og tag derefter bitset ud. BEMÆRK: Hvis der forekommer ekstremt slør i borepatronen, skal du fastgøre boret på plads og

åbne borkæberne ved at dreje låsemanchetten og

stramme skruen (skrue med venstregevind) med en skruetrækker ved at dreje den mod uret (set forfra). Isætning og udtagning af bat- teripakningen

1. Tilslutning af batteripakningen:

Sæt flugtemærkerne på linje og sæt batteripakningen på. Skyd batteripakningen i stilling, indtil

den klikker på plads.

2. Udtagning af batteripakningen:

Træk i knappen foran for at frigøre batteripakningen.

1. Hastigheden øges i takt med, hvor

meget man trykker på triggeren. Når du påbegynder arbejdet, skal du trykke triggeren en smule ned for at starte rotationen langsomt.

2. En elektronisk kontrolenhed med

feedback anvendes til at opnå et kraftigt moment, selv ved lave hastighed.

Bremsen fungerer, når triggeren slippes, og motoren stopper med det samme. BEMÆRK: Når bremsen fungerer, vil en bremselyd muligvis kunne høres. Dette er normalt. FORSIGTIG: Der vil være en momentan forsinkelse, fø r rot ati o nen p åbeg ynd e s ved betjening af værktøjet når der trækkes i triggeren. Dette signalerer ikke en fejl.

Denne forsinkelse opstår som værktøjets kredsløb starter op, når triggeren er trukket for første gang efter installation af en ny batteripakke eller når værktøjet ikke er blevet anvendt i mindst 1 minut (eller i det mindste 5 minutter, hvis LED’en er tændt). Rotation vil starte uden nogen forsinkelse under anden og efterfølgende operationer. Flugtemærker Knap EY7441_EY7940_EY7443_EY74A1_Book.indb 88 2012-12-11 9:21:38- 89 - Anvendelse af grebet til for- læns/baglæns retning FORSIGTIG: For at forhindre skade må grebet til forlæns/baglæns retning ikke anvendes, før bitset er helt stoppet. Forlæns rotation – betjening af omskifter

1. Tryk på grebet, hvis du ønsker forlæns

3. Hastigheden øges i takt med, at

triggeren trykkes ind, således at iskruning af skruer og boring kan ske effektivt. Bremsen virker, og bitset stopper straks, og borholderen stopper straks, når triggeren slippes.

4. Efter brugen skal grebet sættes i

midterstillingen (omskifterlås). Baglæns rotation – betjening af omskifter

1. Tryk på grebet, hvis du ønsker baglæns

3. Efter brugen skal grebet sættes i

midterstillingens (omskifterlås). Indstilling af koblingsmoment Indstil momentet til en af de 18 koblingsindstillinger eller “ ” stillingen (EY7441, EY74A1). Forlæns Baglæns Omskifterlås Indstil momentet til en af de 18 koblingsindstillinger eller “

stillingen (EY7940). FORSIGTIG: Hold op med at anvende værktøjet og fjern det fra arbejdsemnet, når der skiftes fra hammerindstilling til boreindstilling eller når der skiftes til boreindstilling fra hammerindstilling ved at koblingshåndtaget drejes. FORSIGTIG: Sæt koblingsindstillingen til dette mærke ( ), inden maskinen betjenes. Hvis du har arbejdet med koblingsfunktionen, og du ikke kan indstille koblingshåndtaget til “boreindstilling” eller “hammerindstilling”, skal du sætte koblingsindstillingen til position 1 og aktivere koblingen i ét sekund. Valg af hastighed Vælg en lav eller høj hastighed, alt efter arbejdets karakter. (EY7441, EY7940, EY74A1) LAV HØJ Jo mere den vari ab le hastighedskontroltrigger trykkes ind, desto højere bliver hastigheden. Vælg en lav, høj eller automatisk hastighed, alt efter arbejdets karakter (EY7443)

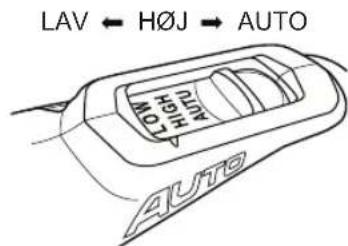

Jo mere den vari ab le hastighedskontroltrigger trykkes ind, desto højere bliver hastigheden. EY7441_EY7940_EY7443_EY74A1_Book.indb 89 2012-12-11 9:21:39- 90 - EY7443 har AUTO-funktionstilstand, der registrerer belastningen på værktøjet og automatisk skifter mellem HØJ- og LAV-hastighedsfunktion. Værktøjet starter altid kørsel i HØJ hastighed, når belastningen er lav. Når tilspændingsmomentet øges, skifter værktøjet til LAV hastighed. Hold godt fast på værktøjet, så det ikke vrider sig ud af dine hænder grundet øget drejningsmoment. Om og hvornår værktøjet skifter mellem HØJ og LAV-hastighedsfunktion, når værktøjet betjenes i AUTO- funktionstilstand, vil afhænge af de specifikke arbejdsforhold. Disse variationer, hvad angår værktøjets funktion, er normale og ikke en funktionsfejl. Bemærk: Når der vælges AUTO på EY7443 I løbet af AUTO-funktionstilstand kan værktøjet skifte til LAV hastighed ved lave belastninger, hvis der kun er lidt batteritid tilbage, eller hvis batterisættets temperatur er lav (0°C eller derunder). Hvis dette sker, oplad da batterisættet, eller placer batterisættet på et varmt sted i mindst en time, så det kan opvarme før brug. Afhængig af belastningen på værktøjet kan det skifte frem og tilbage mellem HØJ- og LAV-hastighedsfunktion adskillige gange. Indstil manuelt værktøjet til HØJ eller LAV hastighed, hvis denne skiften er uønsket. FORSIGTIG: Kontroller hastighedsvælgeren før

brugen. Anvend ved lav hastighed, når et højt

moment er påkrævet under arbejdet. (Anvendelse med høj hastighed, når et højt moment er påkrævet, kan bevirke, at motoren bryder sammen). D r e j ik k e h a s t i g he d s v æ l g e r e n

overflade bliver for varm, må man ikke anvende værktøjet uafbrudt med brug af to eller ere batteripakninger. Værktøjet har behov for afkølingstid, i n d e n de t s k if t e r t i l en an d e n batteripakning. L a d v æ r e m e d a t b l o k e r e

ventilationsåbningerne på siderne af værktøjet under anvendelsen. Dette kan bevirke, at maskinens funktion påvirkes negativt, så maskinen ikke fungerer som den skal. Belast IKKE værktøjet (motoren).

Dette kan bevirke, at værktøjet lider skade. Anvend værktøjet på en sådan måde,

at luft fra ventilationsåbningerne forhindres i at blæse direkte på din hud. Dette kan giver forbrændinger. Bitlåsefunktion ller til at løsne en ekstremt stram skrue. EY7441_EY7940_EY7443_EY74A1_Book.indb 90 2012-12-11 9:21:39- 91 - Hvordan bæltekrogen bruges ADVARSEL! Forvis dig om, at bæltekrogen er

fastgjort sikkert til hovedapparatet med skruen fast tilspændt. Hvis bæltekrogen ikke er spændt godt fast til hovedapparatet, er der risiko for, at krogen går af, hvorved hovedapparatet kan falde ned. Dette kan resultere i et uheld eller personskade. Kontroller periodisk skruens stramning.

Stram den godt til, hvis den er løs. Sørg for, at bæltekrogen er sat godt

og ordentlig fast i livremmen eller et andet bælte. Vær opmærksom på, at at apparatet ikke glider af bæltet. Dette kan resultere i et uheld eller personskade. Nå r ho ve d ap pa ra te t hol de s af

bæltekrogen, må du ikke hoppe el l er lø b e m ed d en. Dett e ka n medføre, at krogen glider af, hvorved hovedapparatet kan falde ned. Dette kan resultere i et uheld eller personskade. Når bæltekrogen ikke anvendes, skal

den anbringes i udgangspositionen, da den ellers kan gribe fat i noget. Dette kan resultere i et uheld eller personskade. Når apparatet er hægtet på livremmen

ved hjælp af bæltekrogen, må man ikke sætte andre bits end skruetrækkerbits på apparatet. Et skarpt kantet objekt, som f.eks. et borebit, kan forårsage et uheld eller personskade. Ændring af bæltekrogens placering Bæltekrogen kan sættes på begge sider af maskinen.

1. Afmontering af krogen

(1) Fjern skruen. (2) Træk krogen ud.

2. Montering af krogen på den anden side

(1) Indsæt krogen i den anden side. (2) S pæ nd sk ru en he lt , s å de n fastgøres ordentligt. Kontrolpanel (1)(1) (3) (2) EY7441/EY7940/EY74A1 EY7443 (1) LED-lys Inden anvendelse af LEDlyset, skal der altid trækkes en gang i afbryderen. Tryk på LED-lysknappen. Lyset lyser med en meget lav strøm, og det påvirker ikke maskinens ydelse negativt under brug eller dens batterikapacitet. FORSIGTIG: Det indbyggede LED-lys er beregnet

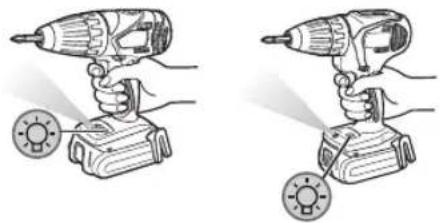

til at oplyse et lille arbejdsområde midlertidigt. Anvend det ikke som erstatning for en

almindelig lommelygte, da det ikke har tilstrækkelig lysstyrke. LED-lyset slukker, hvis værktøjet ikke

har været anvendt i 5 minutter. Forsigtig: UNDLAD AT STIRRE IND I STRÅLEN Anvendelse af kontroller eller justeringer eller udførelser af andre procedurer end de heri specicerede, kan medføre farlig udsættelse for stråling. EY7441_EY7940_EY7443_EY74A1_Book.indb 91 2012-12-11 9:21:40- 92 - (2) Advarselslampe for overophedning Fra (normal anvendelse) Lyser: Overophedning (motor) Blinker: Overophedning (batteri) Betyder, at anvendelsen er blevet stoppet på grund af overophedning af motoren eller batteriet. For at beskytte motoren og batteriet, skal man være opmærksom på følgende, når denne operation udføres. Hvis motoren eller batteriet bliver varme,

vil beskyttelseskredsløbet blive aktiveret og motoren eller batteriet vil holde op med at fungere. Advarselslampen til overophedning på kontrolpanelet lyser eller blinker, når denne egenskab er aktiveret. Hvis overophedningsbeskyttelsesfunkt

ionen aktiveres, skal du give værktøjet tid til at køle helt af (mindst 30 minutter). Værktøjet er klar til brug igen, når advarselslampen til overophedning slukker. Undgå at anvende værktøjet på en sådan

måde, at overophedningsbeskyttelsesfun ktionen aktiveres gentagne gange. Hvis værktøjet anvendes kontinuerligt

ved høj belastning eller den anvendes under forhold med høje temperaturer (som f.eks. om sommeren), kan overo phedningsbeskyttelsesfunktionen blive aktiveret hyppigt. Hvis værktøjet anvendes under forhold

med lave temperaturer (som f.eks. om vinteren) eller hvis den stoppes hyppigt under brug, vil overophedningsbeskyttels esfunktionen måske ikke blive aktiveret. Det omgivende temperaturområde er

mellem 0˚C (32˚F) og 40˚C (104˚F). Hvis batteripakken anvendes, når batteritemperaturen er under 0˚C (32˚F), kan der opstå problemer i værktøjets funktion. Når man vil oplade en kold batteripakning

(under 0˚C (32˚F)) i et varmt rum, så anbring batteripakningen i rummet mindst en time, så dens temperatur kan komme på niveau med rummets, inden den oplades. Hvis værktøjet anvendes under forhold

med lave temperaturer (som f.eks. om vinteren) eller hvis den stoppes hyppigt under brug, vil overophedningsbeskyttels esfunktionen måske ikke blive aktiveret. Ydelsen af EY9L42 forringes betydeligt ved 10°C og under pga. arbejdsforhold og andre faktorer. (3) Advarselslampe for lav batterieffekt Fra (normal anvendelse) Blinker (ingen opladning) Batteribeskyttelsesfunktionen er aktiveret Ekstrem (fuld) aedning af Li-ion batterier vil afkorte deres levetid betragteligt. Skruetrækkeren er udstyret med en batteribeskyttelsesfunktion til forhindring af ekstrem aadning af batteripakningen. B a t t e r i b e s k y t t e l s e s f u n k t i o n e n

for lav batterieffekt blinker, skal du straks oplade batteripakningen. Hvis der fra starten af var for lidt strøm

tilbage, kan værktøjet stoppe driften uden at advarselslampen for lavt batteri først blinker. Dette indikerer, at der er for lidt strøm tilbage til at bruge værktøjet, og batteriet skal oplades før yderligere brug. EY7441_EY7940_EY7443_EY74A1_Book.indb 92 2012-12-11 9:21:40- 93 - Hvis værktøjet udsættes for en

aktiveres, hvis en høj belastning pludselig placeres på motoren, selv om der er rigelig opladning tilbage. Advarselslampe for lavt batteri og LED lys blinker begge i dette tilfælde (EY7443, EY74A1). Hvis både advarselslampe for lavt batteri

og LED lys blinker, skal du reducere den kraft, hvormed du presser på driveren, eller hvis du bruger en boremaskine, justere hastigheden til en lavere indstilling (EY7443, EY74A1). Hvis værktøjet ikke skifter mellem

HØJ- og LAV-hastighedsfunktion i AUTO-tilstand, stopper motoren, og advarselslampen for lav batterieffekt og advarselslampen for overophedning blinker på skift. Dette er ikke et sammenbrud. Hvis begge lamper blinker på skift, skal

du trykke på triggeren igen. (EY7443) [Batteripakning] Korrekt brug af batteripakningen Li-ion batteripakning Opbevar Li-ion batteripakningen efter

brugen uden at oplade den, således at optimal batterilevetid opnås. Når du oplader batteripakningen,

skal du bekræfte at terminalerne på batteriopladeren er fri for uvedkommende substanser, som for eksempel støv og vand etc. Rengør terminalerne inden du oplader batteripakningen, hvis uvedkommende substanser observeres på terminalerne. Levetiden for batteripakningens terminaler kan påvirkes af uvedkommende substanser, som for eksempel støv og vand etc., under brugen. Når batteriet ikke anvendes, skal

det holdes på god afstand af andre metalgenstande som for eksempel papirclips, mønter, nøgler, søm, skruer og andre mindre metalgenstande, som kan forårsage en tilslutning fra en terminal til en anden. Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand. Når du anvender batteripakningen,

skal du sørge for, at arbejdsstedet er velventileret. Når batteripakningen er taget af

værktøjet, skal batteripakningens dæksel straks sættes på for at forhindre, at støv og snavs forurener batteriterminalerne og forårsager kortslutning. Batteripakningens levetid De udskiftbare batterier har en begrænset levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal batteripakningen udskiftes med en ny. EY7441_EY7940_EY7443_EY74A1_Book.indb 93 2012-12-11 9:21:40- 94 - Genbrug af batterier OBS: For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere dem til et sted, der er godkendt af myndighederne, hvis et sådant forendes i dit land. [Batterioplader] Opladning FORSIGTIG: Hvis batteripakningens temperatur falder

mellem 0˚C (32˚F) og 40˚C (104˚F). Hvis batteripakken anvendes, når batteritemperaturen er under 0˚C (32˚F), kan der opstå problemer i værktøjets funktion. Når man vil oplade en kold batteripakning

(under 0˚C (32˚F)) i et varmt rum, så anbring batteripakningen i rummet mindst en time, så dens temperatur kan komme på niveau med rummets, inden den oplades.

Lad opladeren køle ned ved genopladning af ere end to batteripakninger efter hinanden. Sæt ikke ngrene ind i kontaktåbningen,

når ladeaggreatet holdes i hænderne eller yttes. Forebyggelse af risiko for brand eller skade på batteriopladeren. Anvend ikke strøm fra en generator på

en motor. Tildæk ikke ventalitationshullerne på

ladeaggregatet og på batteripakken. Tag opladeren ud af forbindelse, når den

ikke skal anvendes. BEMÆRK: Batteripakningen er ikke fuldt opladet på købstidspunktet. Sørg for at oplade batteriet før brugen. Batterioplader

1. Stik opladerens stik ind i en stikkontakt

1) Sæt flugtemærkerne på linje og

3. Under opladningen vil opladelampen

lyse. Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.

Opladningen starter ikke, hvis batteripakningen er varm (for eksempel, umiddelbart efter ekstra svær betjening.) Den orangefarvede lampe blinker, indtil batteriet er kølet af. Opladningen begynder straks derefter.

4. Opladelampen (grøn) blinker langsomt,

når batteriet er omkring 80% opladet.

5. Når opladningen er færdig, vil den

grønne opladelampe slukke.

6. Hvis temperaturen af batteripakningen

er 0°C eller mindre, vil det tage længere at oplade batteripakningen helt, samme nlignet med standardopladetiden. Selv hvis batteriet er fuldt opladet, vil det have omkring 50% af effekten i et fuldt opladet batteri ved normal brugstemperatur.

7. R å d før di g me d en a uto r i ser e t

forhandler, hvis opladelampen (grøn) ikke slukker.

8. Hvis en fuldt opladet batteripakning

sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil den grønne opladelampe slukke. Flugtemærker EY7441_EY7940_EY7443_EY74A1_Book.indb 94 2012-12-11 9:21:41- 95 - LAMPEINDIKERINGER Opladning er afsluttet. (Fuld opladning) Batteriet er omkring 80% opladet. Lader. (Grøn) Slukket Tændt Blinker (Orange) Opladeren er sat i lysnetadapteren. Klar til opladning. Ændring af statuslampen Venstre: grøn Højre: orange vil blive vist Batteripakningen er kold. Batterpakningen oplades langsomt for at reducere belastningen af batteriet. Batteripakningen er varm. Opladningen vil begynde, så snart batteripakningens temperatur er faldet. Hvis batteripakningens temperatur er -10°C eller derunder, vil opladelampen (orange) også begynde at blinke. Opladningen vil begynde, når batteripakningens statustemperatur stiger. Opladning ikke mulig. Batteripakningen er tilsmudset eller defekt. Brugerinformation om indsamling og bortskaffelsse af ele- ktronikskrot og brugte batterier Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/ EF og 2006/66/EF. Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling. Ønsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne. Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg. For kommercielle brugere i Den Europæiske Union Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information. EY7441_EY7940_EY7443_EY74A1_Book.indb 95 2012-12-11 9:21:41- 96 - [Information om bortskaffelse i lande uden for Den Europæiske Union] Disse symboler gælder kun inden for Den Europæiske Union. Ønsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse. Information om batterisymbol (to eksempler nedenfor): Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

Brug kun er tør, blød klud til at tørre apparatet af med. Brug ikke en fugtig klud, fortynder, benzin eller andre ygtige opløsningsmidler til rengøringen. I tilfælde af, at indersiden af værktøjet eller batteripakningen er blevet udsat for vand, skal de tømmes for vand og lægges til tørre så hurtigt som muligt. Fjern omhyggeligt alt støv og alle jernspåner, som måtte have samlet sig inden i værktøjet. Kontakt venligst dit nærmeste autoriserede servicecenter, hvis der er nogen problemer med anvendelsen af værktøjet.

Anvend kun bits, som passer til størrelsen af borpatronen.

4,4 N·m Ca. 0,5 N·m – 4,4 N·m Længde i alt 193 mm 200 mm 199 mm 203 mm Vægt (med batteripakning EY9L44) 1,75 kg 1,8 kg 1,85 kg 1,85 kg – Vægt (med batteripakning EY9L45) 1,75 kg 1,8 kg 1,85 kg 1,85 kg – Vægt (med batteripakning EY9L50) – – – – 1,95 kg Vægt (med batteripakning EY9L51) – – – – 1,95 kg Støjvibration Se det inkluderede ark BATTERIPAKNING Model nr. EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Opbevaringsbatteri Li-ion batteri Batterispænding 14,4V DC (3,6V x 4 celler) 14,4V DC (3,6V x 8 celler) 18V DC (3,6V x 10 celler) EY7441_EY7940_EY7443_EY74A1_Book.indb 97 2012-12-11 9:21:41- 98 - BATTERIOPLADER Model nr. EY0L81 Mærkedata Se mærkepladen på undersiden af opladeren. Vægt 0,93 kg Opladningstid EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Brugbar:45minBrugbar:30minBrugbar:50minBrugbar:65minBrugbar:50minBrugbar:65min Fuld:60min Fuld:35min Fuld:65min Fuld:80min Fuld:65min Fuld:80min Model nr. EY0L82 Mærkedata Se mærkepladen på undersiden af opladeren. Vægt 0,93 kg Opladningstid EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Brugbar:35minBrugbar:30minBrugbar:40minBrugbar:50minBrugbar:40minBrugbar:55min Fuld:50min Fuld:35min Fuld:55min Fuld:60min Fuld:55min Fuld:70min BEMÆRK: Denne oversigt kan inkludere modeller, der ikke fås i dit område. Se venligst det nyeste, almindelige katalog. BEMÆRK: Med hensyn til forhandlernavn og adresse henvises til det vedlagte garantikort. EY7441_EY7940_EY7443_EY74A1_Book.indb 98 2012-12-11 9:21:41- 99 -
