BRUKSANVISNING EY7940 PANASONIC

• Når batteripakken ikke er i bruk, legg batteriet på et sted der fremmedlegemer så som støv eller vann ikke forurenser batteripolene. Ikke glem å bruke batteripakkedekselet for å beskytte batteripolene.

• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer så som støv eller vann. Rens polene før du lader opp batteripakken hvis du nner fremmedlegemer på polene. Batteripakkepolenes levetid kan bli påvirket av fremmedlegemer så som støv eller vann mens de er i bruk. FORSIKTIG: For å beskytte motoren eller batteriet, pass på følgende når dette arbeidet utføres.

• Hvis motoren eller batteriet blir opphetet vil beskyttelsesfunksjonen tre i funksjon og motoren eller batteriet slutter å virke. Varsellampen for overoppheting på kontrollpanelet vil lyse eller blinke når denne funksjonen er aktiv. For trygg og sikker bruk

• Batteripakken skal installers i henhold til en to-trinns sikkerhetsforanstaltning. Sørge for at batteripakken er korrekt installert i verktøyet før bruk.

• Når batteripakken ikke er satt inn korrekt, lyser varsellampen for overoppheting (motor/batteri). Drillen roterer ikke bit-en som normalt og gjør dette for å indikere at drillen ikke fungerer på trygt og sikkert vis. Sett inn batteripakken i verktøyet inntil den røde etiketten forsvinner. Käytä aina akkukantta

2) Anvend støttehåndtaget, som følger

7. R å d før di g me d en a uto r i ser e t

2. Urtagning av bits

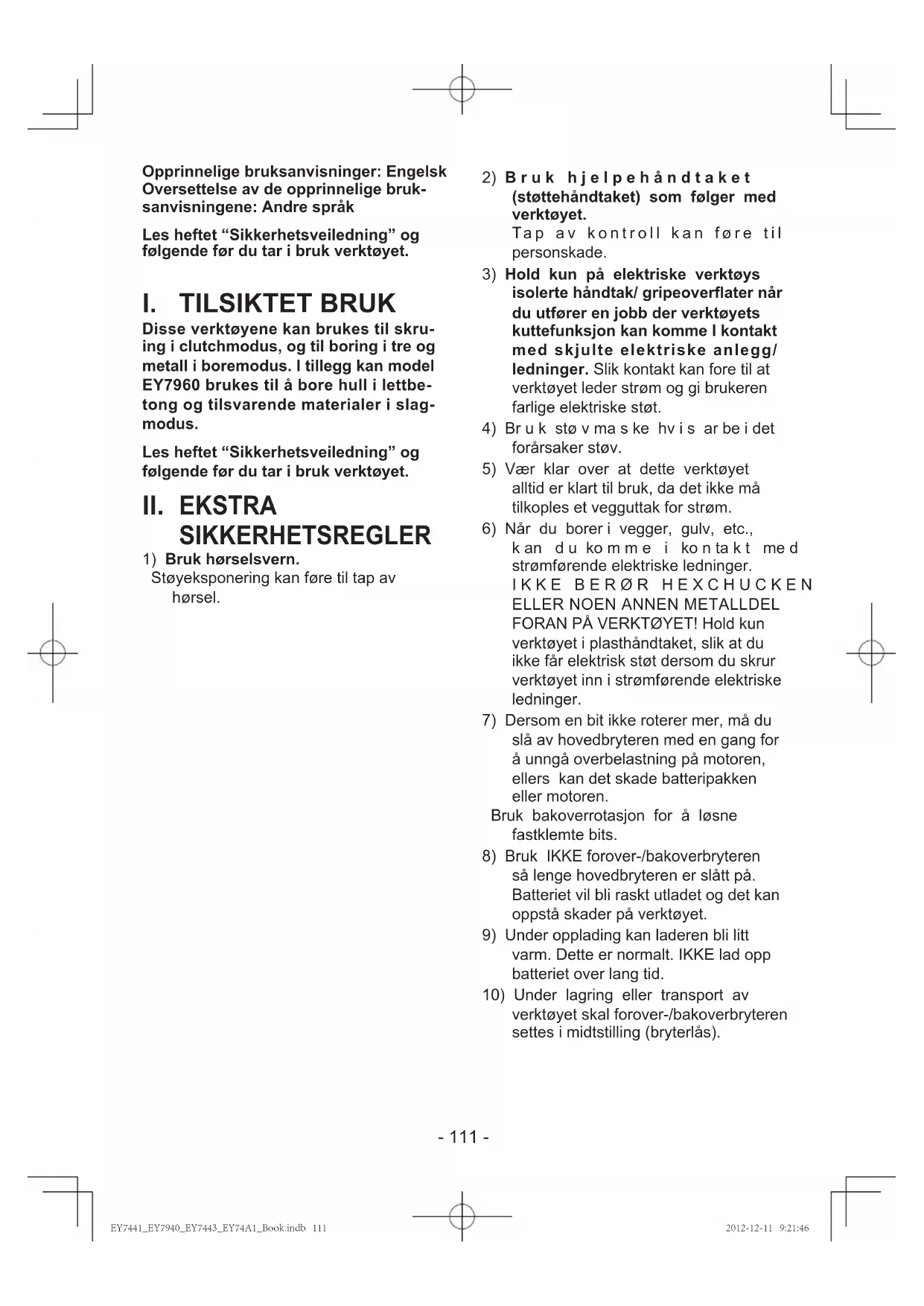

Disse verktøyene kan brukes til skru- ing i clutchmodus, og til boring i tre og metall i boremodus. I tillegg kan model EY7960 brukes til å bore hull i lettbe- tong og tilsvarende materialer i slag- modus. Les heftet “Sikkerhetsveiledning” og følgende før du tar i bruk verktøyet. II. EKSTRA SIKKERHETSREGLER

1) Bruk hørselsvern.

Støyeksponering kan føre til tap av hørsel.

2) B r u k h j e l p e h å n d t a k e t

(støttehåndtaket) som følger med verktøyet. Ta p a v k o n t r o l l k a n f ø r e t i l personskade.

3) Hold kun på elektriske verktøys

isolerte håndtak/ gripeoverater når du utfører en jobb der verktøyets kuttefunksjon kan komme I kontakt med skjulte elektriske anlegg/ ledninger. Slik kontakt kan fore til at verktøyet leder strøm og gi brukeren farlige elektriske støt.

5) Vær klar over at dette verktøyet

FORAN PÅ VERKTØYET! Hold kun verktøyet i plasthåndtaket, slik at du ikke får elektrisk støt dersom du skrur verktøyet inn i strømførende elektriske ledninger.

7) Dersom en bit ikke roterer mer, må du

slå av hovedbryteren med en gang for å unngå overbelastning på motoren, ellers kan det skade batteripakken eller motoren. Bruk bakoverrotasjon for å løsne fastklemte bits.

8) Bruk IKKE forover-/bakoverbryteren

så lenge hovedbryteren er slått på. Batteriet vil bli raskt utladet og det kan oppstå skader på verktøyet.

10) Under lagring eller transport av

verktøyet skal forover-/bakoverbryteren settes i midtstilling (bryterlås). Opprinnelige bruksanvisninger: Engelsk Oversettelse av de opprinnelige bruk- sanvisningene: Andre språk Les heftet “Sikkerhetsveiledning” og følgende før du tar i bruk verktøyet. EY7441_EY7940_EY7443_EY74A1_Book.indb 111 2012-12-11 9:21:46- 112 -

11) Ikke belast verktøyet ved å holde

batteripakker som er laget for bruk med dette oppladbare verktøyet. Panasonic er ikke ansvarlig for skader

eller ulykker som skjer på grunn av bruk av gjenbrukte eller falske batteripakker. Ikke kast batteripakken i åpne ammer

batteriet, utsett det for sjokk, ta det fra hverandre eller forsøk å modisere det. Ikke la metallobjekter berøre polene på

batteriet. Ikke frakt eller oppbevar batteripakken

i samme beholder som spiker eller tilsvarende metallobjekter. Ikke lad opp batteriet i områder der det

er høy temperatur, som for eksempel vedsiden av åpne ammer eller i direkte sollys. Batteriet kan overopphetes, ta fyr, eller eksplodere. Ikke bruk andre enn den dedikerte

laderen for å lade opp batteriet. Batteriet kan lekke, ta fyr, eller eksplodere. Etter at batteriet er tatt ut av verktøyet

eller laderen, må du alltid sette pakkedekselet på plass. Dersom ikke det gjøres kan kontaktene kortsluttes, noe som medfører brannrisiko. Dersom batteripakkens ytelse er blitt

Elektrisk kapasitet av batteripakke For å redusere faren for personskader, må brukeren ha lest og forstått bruksanvisningen. For kun bruk inne i huset.

Montere eller demontere en bit MERK: Før du skal montere eller fjerne en bit må du koble batteripakken fra verktøyet eller sette hovedbryteren i midtstilling (bryterlås). Verktøyet er utstyrt med en nøkkelløs borchuck.

åpne chuckbakken ved å dreie låsekragen og

trekk skruen til (venstregjenget skrue) med en skrutrekker mot urviserne (sett fra forsiden). Montere eller demontere batteripakken

1. For å kople til batteripakken:

Oppstill opprettingsmerkene og monter batteripakken. Skyv batteripakken inntil den sitter på

2. For å fjerne batteripakken:

Trekk knappen ned for å fjerne batteripakken.

[Hoveddel] Betjening av bryteren

1. Hastigheten øker etterhvert som

du trykker inn hovedbryteren. Når du beginner arbeidet, trykk ned hovedbryteren litt for å starte rotasjonen sakte.

2. En tilbakekoplet elektronisk styreenhet

er utstyrt for å gi et høyt dreiemoment med en lav hastighet.

• Denne forsinkelsen oppstår når verktøyets kretssystem starter opp når bryteren trykkes inn første gang etter installering av en ny batteri-pakke eller etter at verktøyet ikke er brukt på minst 1 minutt (eller minst 5 minutter når LED er på). Rotasjon vil starte uten forsinkelse under andre gangs og etterfølgende bruk. Bruk av forover-/bakoverbryter Forover Bakover Bryterlås FORSIKTIG: For å unngå skader må du ikke bruke forover-/bakoverbryteren før biten er helt stanset. Bryterbetjening ved forover rotasjon

2. Trykk lett på hovedbryteren for å starte

verktøyet med lav hastighet. Opprettingsmerkene Knapp EY7441_EY7940_EY7443_EY74A1_Book.indb 113 2012-12-11 9:21:47- 114 -

3. Hastigheten øker etterhvert som du

trykker inn hovedbryteren for effektiv boring og tilstramming av skruer. Bremsen fungerer og chucken stanser så snart du slipper hovedbryteren.

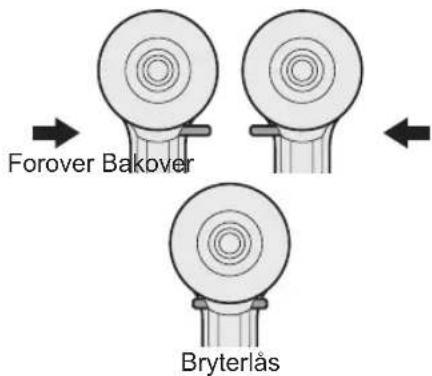

4. Etter bruk setter du retningsbryteren I

midtstilling (bryterlås). Bryterbetjening ved bakover rotasjon

1. Skyv retningshendelen i stilling for

rotasjon bakover. Kontroller innstillingen før du tar i bruk verktøyet.

2. Trykk lett på hovedbryteren for å starte

verktøyet med lav hastighet.

3. Etter bruk setter du retningsbryteren I

posisjon (EY7940). MERK: Verktøyet må alltid stanses og fjernes fra arbeidsemnet når en skifter funksjon fra slag til boring eller fra boring til slag ved å rotere clutchhåndtaket. FORSIKTIG: Still inn clutchinnstillingen på dette merket ( ) før arbeidet starter. Dersom kløtsj-håndtaket ikke kan bli satt til funksjonen “boring” eller “hamring” etter å ha kjørt med kløtsjfunksjon, må du sette kløtsjhåndtaket i posisjon 1 og kjøre kløtsjen i ett sekund. Valg av hastighet Velg en lav eller høy hastighet etter arbeidet som gjøres. (EY7441, EY7940, EY74A1) LAV HØY Hastigheten øker etterhvert som du trykker inn hovedbryuteren. Velg lav, høy eller auto-hastighet etter hva som passer bruken (EY7443)

Jo mer du drar i den regulerbare hastighetskontrollavtrekkeren, desto høyere blir hastigheten. EY7443 har en AUTO-modus, som oppdager belastningen på verktøyet og bytter automatisk mellom HØY og LAV hastighet. Når belastningen er lav, starter verktøyet alltid driften i HØY hastighet. Når tilstrammingsmomentet øker, stiller verktøyet seg til LAV fart. Hold et godt grep på verktøyet slik at det ikke vris ut av hendene på grunn av økt dreiemoment. Når verktøyet brukes i AUTO-modus, om og når verktøyet veksler mellom HØY og LAV hastighet vil avhenge av spesifikke arbeidsforhold. Disse variasjonene i verktøyets oppførsel er normal og representerer ikke en feil. Merk: Når du velger AUTO på EY7443 Under AUTO-modus, kan verktøyet bytte til LAV hastighet under lett belastning hvis det er lite gjenværende batterilevetid eller hvis batteriets temperatur er lav (0° C eller mindre). I dette tilfellet, må du lade batteriet eller legge batteripakken på et varmt sted i minst en time for å la det varme seg opp før bruk. EY7441_EY7940_EY7443_EY74A1_Book.indb 114 2012-12-11 9:21:47- 115 - Avhengig av belastningen, kan verktøyet bytte frem og tilbake mellom HØY og LAV hastighet flere ganger. Hvis denne vekslingen er uønsket, sett verktøyet i HØY eller LAV hastighet manuelt. FORSIKTIG: Kontroller hastighetsvelger før bruk.

et høyere moment under arbeidet. (Arbeid med høy hastighet og høy dreiemoment samtidig kan forårsake motorskade.) Bruk ikke hastighetsvelgeren (LAV –

• Se sp esi fik asj on fo r “ STØ RS TE ANBEFALTE KAPASITETER”. FORSIKTIG: For å unngå for høy temperaturøkning

på verktøyets overflate, må du ikke bruke verktøyet i lange tidsperioder av gang e n (b r uke to ell e r fle r e batteripakker på rad). Verktøyet trenger tid på å bli avkjølt før du bytter ut batteripakken. Tildekk ikke helt ventilasjonsåpningen

verktøyet slik at blåseluften fra ventilasjonsåpningen ikke kommer i kontakt med din hud. Blåseluften kan brenne deg. Bitlåsfunksjon

2. D enn e fu nk sjon er pra kt isk fo r

tilstramming av skruer som trenger et høy e re dr eiemo ment enn det høyeste dreimoment som er tillat for skrutrekkeren (posisjon på clutchen), f.eks. når du vil være sikker på at skruen er fastspent eller du vil løsne hardtspente skruer. Hvordan bruke beltekroken ADVERSEL! Pass på å feste beltekroken skikkelig til

trukket hardt til. Dersom du nner de er løse, stram dem igjen. Pass på å feste beltekroken fast og

skikkelig til buksebeltet eller et annet belte. Pass på at enheten ikke glir av beltet. Dette kan føre til en ulykke eller en skade. N å r h o v e d e n h e t e n h o l d e s a v

1. Fjerning av festekrok

siden (1) Sett inn festekroken på den andre siden. (2) Stram skruen skikkelig slik at den er festet ordentlig. Kontrollpanel (1)(1) (3) (2) EY7441/EY7940/EY74A1 EY7443 (1) LED-lys Trekk alltid én gang i strømbryteren før LED-lyset brukes. Trykk på LED- lysknappen

Lyset trekker svært lite strøm, og vil ikke påvirke motorytelsen under bruk eller batterikapasiteten nevneverdig. FORSIKTIG: Det innbygde LED-lyset er laget for

erstattning for en lommelykt fordi det ikke gir nok lys. LED-lyset slår seg av når verktøyet

ikke er blitt brukt på 5 minutter. Forsiktig: IKKE SE INN I LYSSTRÅLEN. Bruk av kontroller eller justeringer eller prosessytelse annet enn de som er spesisert herved kan føre til at man blir utsatt for farlig stråling. (2) Varsellampe for overoppheting

(normalt arbeid) Lyser: Overoppheting (motor) Blinker: Overoppheting (batteri) Viser at arbeidet ble avbrutt pga. overoppheting av batteriet. For å beskytte motoren eller batteriet, pass på følgende når dette arbeidet utføres. Hvis motoren eller batteriet blir opphetet

vil beskyttelsesfunksjonen tre i funksjon og motoren eller batteriet slutter å virke. Varsellampen for overoppheting på kontrollpanelet vil lyse eller blinke når denne funksjonen er aktiv. Dersom beskyttelsesfunksjonen mot

overoppheting blir aktivert må verktøyet få tid til avkjøling (minst 30 minutter). Når varsellampen har slokket er verktøyet er klart til bruk igjen.

Unngå å bruke verktøyet slik at beskyttelsesfunksjonen mot overoppheting aktiveres gjentatte ganger. Hvis verktøyet brukes kontinuerlig

under forhold med stor belastning eller om det brukes under forhold med høy temperatur (f.eks. om sommeren), kan besk y t telsesf u n ksjonen m o t overoppheting aktivert gjentatte ganger. Hvis verktøyet brukes kontinuerlig under

(32˚F) og 40˚C (104˚F). D e r s o m d u f o r s ø k e r å b r u k e batteripakken når batteritemperaturen er under 0˚C (32˚F), kan det være at verktøyet ikke fungerer skikkelig. Ved opplading av et kaldt batteri (under

0°C (32°F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur. Hvis verktøyet brukes kontinuerlig

under forhold med lav temperatur (f.eks. om vinteren) eller om det ofte stopper under bruk, kan det skyldes a t b e s k y t te l se s f u n k s j o n e n m o t overoppheting ikke aktiveres. Ytelsen til EY9L42 svekkes betraktelig ved 10°C og lavere temperatur på grunn av driftsforholdene og andre faktorer. (3) Varsellampe for at batteriet er for lavt

(normalt arbeid) Blink (For lite strøm) Funksjon for batteribeskyttelse er aktiv Fullstendig utladning av Li-ion-batteri reduserer dets levetid oppsiktsvekkende. Derfor er batteribeskyttelsesfunksjon innebygd i verktøyet for å hinder fullstendig utlading av batteripakken. Funksjonen for batteribeskyttelse kommer

i funksjon like før batteriet blir helt tømt, og varsellampen beginner å blinke. Dersom varsellampen for lavt batteri blinker,

gjenværende batterikraft kan det stanse uten at varsellampen for lavt batteri blinker først. Dette angir at det er for lite strøm igjen til å bruke verktøyet og at batteriet må lades før mer bruk. Om verktøyet under bruk utsettes for en

plutselig belastning som får motoren til å låse seg kan sensoren for forhindring av overbelastning løses ut og varsellampen for lavt batteri blinker. Lampen stopper å blinke når du fjerner årsaken til opphenget og slår bryteren av og på. EY7441/EY7940/EY74A1 EY7443 Batteribeskyttelsesfunksjonen kan bli

aktivert når motoren plutselig utsettes for høy belastning, selv om batteriet har tilstrekkelig strøm. I dette tilfellet vil både varsellampen for lavt batteri og LED-lyset blinke (EY74A1). Om både varsellampen for lavt batteri og

vekselsvis, trykk ned utløseren igjen. (EY7443) [Batteripakke] For riktig bruk av batteripakke Li-ion-Batteripakke Oppbevar batteriet etter bruk uten å lade

opp for å sikre lengre levetid. Ved oppladning av batteripakken, controller

verktøyet, skal batteripakkedekselet lukkes for å hinder at batteripolene blir forurenset av støv eller skitt, noe som kan føre til kortslutning. Oppbevaring av batteriet Oppladbare batterier har en begrenset levetid. Hvis brukstiden er uvanlig kort selv etter en korrekt opplading, bør batteriet byttes ut med et nytt. Resirkulering av batteri LEGG MERKE TIL: For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et ofsielt godkjent sted hvis et slikt nnes i ditt land. [Batterilader] Lading FORSIKTIG: Dersom temperaturen til batteripakken

faller til under −1 0°C (14°F), vil oppladingen stanse automatisk for å forhindre forringelse av batteriet. Temperaturen må være mellom 0˚C

(32˚F) og 40˚C (104˚F). D e r s o m d u f o r s ø k e r å b r u k e batteripakken når batteritemperaturen er under 0˚C (32˚F), kan det være at verktøyet ikke fungerer skikkelig. Ved opplading av et kaldt batteri (under

to batteripakker etter hverandre. Ikke stikk fingrene inn i kontakthullet

når du holder laderen eller under andre omstendigheter. For å forhindre brann eller skade på laderen. Ikke bruk strøm fra en motorgenerator.

Ikke dekk til ventilasjonshullene på

1) Oppstill opprettingsmerkene og sett

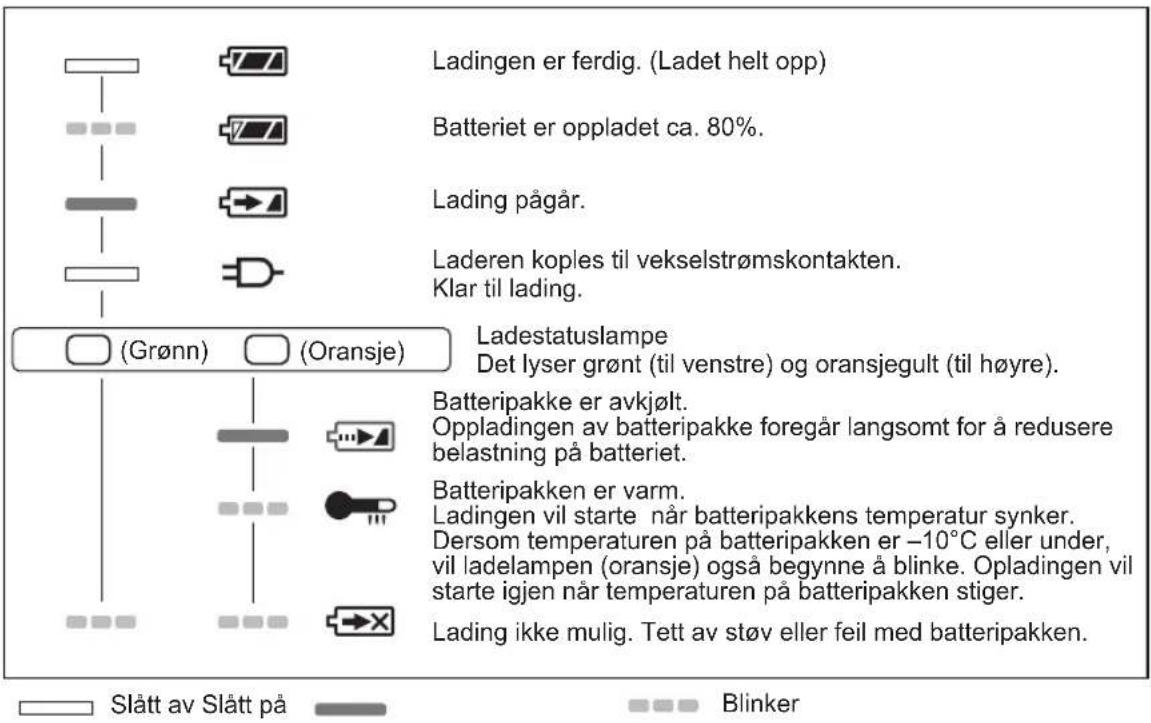

tiden. Når ladingen er fullfør t, sø rger automatikk i lade-elektronikken for å forhindre overlading. Lading vil ikke skje hvis batteriet er

for varmt (for eksempel som rett etter ekstremt tunge belastninger). Den oransjegule ventelampen vil fortsette å blinke inntil at batteriet er avkjølt. Lading vil da gjenopptas automatisk.

er 0˚C eller under, tar det lengre tid til å lade batteriet helt opp enn vanlig. Selv om batteriet er ladet helt opp, ville det gi ca. 50% av ytelsen som er oppladet på normal arbeidstemperatur.

7. Ta kontakt med en autorisert forhandler

dersom ladelampen (grønn) ikke slår seg av. Opprettingsmerkene

8. Når du setter en ferdigoppladet

batteripakke i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter slår den grønne ladelampen seg av. EY7441_EY7940_EY7443_EY74A1_Book.indb 119 2012-12-11 9:21:49- 120 - Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall. For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC. Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering. For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene. Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning. For forretningsdrivende brukere i EU Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon. (Informasjon om håndtering i land utenfor EU) Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering. Merknader for batterisymbol (to nederste symbol-eksempler): Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

Bruk kun en tørr, myk klut til å tørke av enheten. Bruk ikke en fuktig klut, tynner, bensin eller andre yktige løsemidler til rengjøring. Hvis verktøyets eller batteripakkens innside skulle komme i kontakt med vann, la det renne av og la det tørke så fort som mulig. Fjern forsiktig all støv eller jernlspon som samler seg inne i verktøyet. Hvis du opplever problemer ved bruk av verktøyet, vennligst ta kontakt med ditt nærmeste service senter. EY7441_EY7940_EY7443_EY74A1_Book.indb 120 2012-12-11 9:21:49- 121 -
