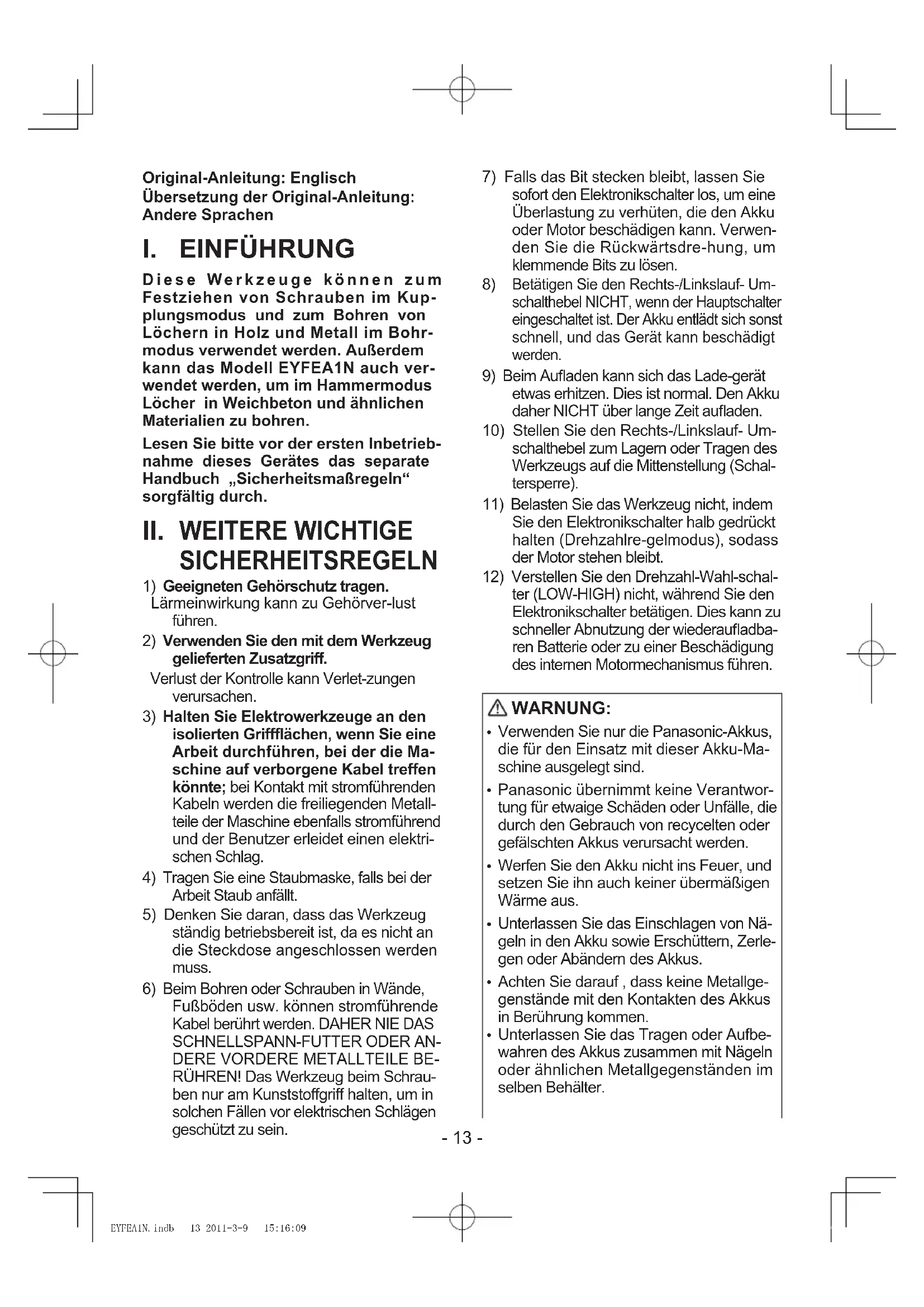

BEDIENUNGSANLEITUNG EYFEA1N PANASONIC

D i e s e W e r k z e u g e k ö n n e n z u m Festziehen von Schrauben im Kup- plungsmodus und zum Bohren von Löchern in Holz und Metall im Bohr- modus verwendet werden. Außerdem kann das Modell EYFEA1N auch ver- wendet werden, um im Hammermodus Löcher in Weichbeton und ähnlichen Materialien zu bohren. Lesen Sie bitte vor der ersten Inbetrieb- nahme dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch. II. WEITERE WICHTIGE SICHERHEITSREGELN

1) Geeigneten Gehörschutz tragen.

Lärmeinwirkung kann zu Gehörver-lust führen.

2) Verwenden Sie den mit dem Werkzeug

gelieferten Zusatzgriff. Verlust der Kontrolle kann Verlet-zungen verursachen.

3) Halten Sie Elektrowerkzeuge an den

isolierten Griffflächen, wenn Sie eine Arbeit durchführen, bei der die Ma- schine auf verborgene Kabel treffen könnte; bei Kontakt mit stromführenden Kabeln werden die freiliegenden Metall- teile der Maschine ebenfalls stromführend und der Benutzer erleidet einen elektri- schen Schlag.

4) Tragen Sie eine Staubmaske, falls bei der

Arbeit Staub anfällt.

5) Denken Sie daran, dass das Werkzeug

ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss.

6) Beim Bohren oder Schrauben in Wände,

Fußböden usw. können stromführende Kabel berührt werden. DAHER NIE DAS

SCHNELLSPANN-FUTTER ODER AN-

DERE VORDERE METALLTEILE BE-

RÜHREN! Das Werkzeug beim Schrau- ben nur am Kunststoffgriff halten, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein.

7) Falls das Bit stecken bleibt, lassen Sie

sofort den Elektronikschalter los, um eine Überlastung zu verhüten, die den Akku oder Motor beschädigen kann. Verwen- den Sie die Rückwärtsdre-hung, um klemmende Bits zu lösen.

Betätigen Sie den Rechts-/Linkslauf- Um- schalthebel NICHT, wenn der Hauptschalter eingeschaltet ist. Der Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden.

9) Beim Auaden kann sich das Lade-gerät

etwas erhitzen. Dies ist normal. Den Akku daher NICHT über lange Zeit auaden.

10) Stellen Sie den Rechts-/Linkslauf- Um-

schalthebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schal- tersperre).

11) Belasten Sie das Werkzeug nicht, indem

Sie den Elektronikschalter halb gedrückt halten (Drehzahlre-gelmodus), sodass der Motor stehen bleibt.

12) Verstellen Sie den Drehzahl-Wahl-schal-

ter (LOW-HIGH) nicht, während Sie den Elektronikschalter betätigen. Dies kann zu schneller Abnutzung der wiederauadba- ren Batterie oder zu einer Beschädigung des internen Motormechanismus führen. WARNUNG: Verwenden Sie nur die Panasonic-Akkus,

die für den Einsatz mit dieser Akku-Ma- schine ausgelegt sind. Panasonic übernimmt keine Verantwor-

tung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recycelten oder gefälschten Akkus verursacht werden. Werfen Sie den Akku nicht ins Feuer, und

setzen Sie ihn auch keiner übermäßigen Wärme aus. Unterlassen Sie das Einschlagen von Nä-

geln in den Akku sowie Erschüttern, Zerle- gen oder Abändern des Akkus. Achten Sie darauf , dass keine Metallge-

genstände mit den Kontakten des Akkus in Berührung kommen. Unterlassen Sie das Tragen oder Aufbe-

wahren des Akkus zusammen mit Nägeln oder ähnlichen Metallgegenständen im selben Behälter. EYFEA1N.indb 13 2011-3-9 15:16:09- 14 - Wenn der Akku schwach geworden ist, ersetzen Sie ihn durch einen neuen. Fort-gesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzün-dung oder Bruch führen.Verwenden Sie nur das zugehörige Ladegerät zum Laden des Akkus. An-derenfalls kann der Akku auslaufen, überhitzen oder explodieren.Nachdem Sie den Akku von der Maschi- ne oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabde-ckung wieder an. Anderenfalls könnten die Akkukontakte kurzgeschlossen wer-den, was zu einem Brand führen kann.Wenn der Akku schwach geworden ist, ersetzen Sie ihn durch einen neuen. Fortgesetzter Gebrauch eines beschä-digten Akkus kann zu Wärmeerzeu-gung, Entzündung oder Bruch führen.Symbol BedeutungV VoltGleichstrom

Leerlaufdrehzahl...min Drehzahl oder Hubzahl pro Minute Akkukapazitat in Ampere StundenBohrenZur Verminderung der Verlet-zungsgefahr muss die Bedie-nungsanleitung gründlich gelesen werden.Nur für Inneneinsatz.

Anbringen oder Abnehmen des Bits HINWEIS: Trennen Sie vor dem Anbringen oder Abnehmen eines Bits den Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre).1. Anbringen Beim Ziehen des Bithalters Das Bit einführen Den Bithalter freigeben

Beim Ziehen des Bithalters Das Bit herausnehmen

9,5 mm (3/8") - 13 mm (33/64") 6,35 mm (1/4") Anbringen oder Abnehmen des Akkus 1. Zum Anschließen des Akkus: Akku fest in das Hauptgerät schieben.2. Zum Entfernen des Akkus: Zum Abnehmen des Akkus den Knopf an der Seite drücken.Knopf EYFEA1N.indb 14 2011-3-9 15:16:09- 15 -

[Hauptteil] Schalterfunktion

1. Die Drehzahl erhöht sich, je starker

der Elektronikschalter gedrückt wird. Drücken Sie den Elektronikschalter zu Beginn der Arbeit nur leicht, um mit langsamer Drehung zu beginnen.

2. Ein elektronischer Feedback-Controller

wird verwendet, um auch bei niedriger Drehzahl ein starkes Drehmoment zu erhalten.

3. Beim Loslassen des Elektronikschalters

wird die Bremse betätigt und der Motor sofort angehalten. HINWEIS: Bei der Betätigung der Bremse kann ein Bremsgeräusch hörbar sein. Dies ist normal. Umschalten und Betätigung des Rechts-/Linkslauf-Um- schalthebels VORSICHT: Nicht den Rechts-/Linkslauf- Umschalt- hebel betätigen, bevor der Bit vollstän- dig zur Ruhe gekommen ist, um Schä- den zu ver-hindern. Rechtslauf – Schalterbetäti- gung

1. Für Rechtslauf den Hebel drücken.

2. Drücken Sie den Schalter leicht, um

das Werkzeug langsam zu starten.

3. Die Drehzahl nimmt zu, je stärker der

Elektronikschalter gedrückt wird, um ef- zientes Anziehen von Schrauben und Bohren zu ermöglichen. Beim Loslas- sen des Schalters wird die Bremse be- tätigt und das Futter sofort angehalten.

4. Nach der Verwendung den Hebel auf

die Mitten-position zurückstellen (Schal- tersperre). Linkslauf – Schalterbetäti- gung

1. Für Linkslauf den Hebel drücken. Die

Drehrichtung vor dem Betrieb prüfen.

2. Drücken Sie den Schalter leicht, um

das Werkzeug langsam zu starten.

3. Nach der Verwendung den Hebel auf

die Mitten-position zurückstellen (Schal- tersperre). Einstellung des Kup- plungsdrehmoments Stellen Sie das Drehmoment auf eine der 21 Kupplungsstufen oder die Positi- on „ “ ein. Verwendung zum Bohren Bei Verwendung zum Bohren ist die

Kupplung auf die Position „ “ zu stellen. Verwenden Sie ein zum Bohren vorgese-

henes Bit. VORSICHT: Stellen Sie die Kupplungseinstellung vor dem tatsächlichen Betrieb auf die Ausrichtungsposition. Rechts Links Schaltersperre EYFEA1N.indb 15 2011-3-9 15:16:09- 16 - Einstellung Drehmoment Gebrauch

Ca. 0,3 N·m (3,0 kgf-cm oder 2,6 in-lbs) Zum Eindre- hen von Schrauben

Ca. 4,0 N·m (41 kgf-cm oder 35,4 in-lbs) Ca. 6 N·m (61 kgf-cm oder 53,1 in-lbs) Zum kräftigen Eindre- hen von Schrauben und zum Bohren Bei Verwendung mit hoher Drehzahl ist

die Kupplung auf einen Wert von 10 oder darunter einzustellen. (Der Betrieb stoppt beim maximalen Drehmoment von 1,5 N·m (15 kgf-cm), wenn ein höherer Wert eingestellt ist.) Bei hohen Kupplungseinstellungen, wird

die automatische Abschaltfunktion ggf. außer Betrieb gesetzt, wenn die Akkuleis- tung abnimmt. In diesem Fall ist der Akku zu laden. Wahl der Drehzahl Wählen Sie je nach der Arbeit eine niedrige oder hohe Drehzahl. Je weiter der stufenlose Elektronikschalter hineingedrückt wird, desto höher wird die Drehzahl. VORSICHT: Überprüfen Sie den Drehzahl-Wahl-

schalter vor Gebrauch. Verwenden Sie eine niedrige Drehzahl,

wenn eine große Kraft bei der Arbeit erforderlich ist. (Die Verwendung einer hohen Drehzahl bei Ausübung einer großen Kraft kann zu einer Beschädi- gung des Motors führen.) Verstellen Sie den Drehzahl-Wahl-

schalter (LOW-HIGH) nicht, während Sie den Elektronikschalter betätigen. Dies kann zu schneller Abnutzung der wiederaufladbaren Batterie oder zu einer Beschädigung des internen Mo- tormechanismus führen.

• Siehe die technischen Daten für „MAXI- MAL ZULÄSSIGE KAPAZITÄTEN“. VORSICHT: Um übermäßigen Temperaturanstieg

der Werkzeugoberfläche zu vermei- den, sollte das Werkzeug nicht kon- tinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Akkuwechsel abkühlen. Blockieren Sie nicht die Ventilati-

onsöffnungen an den Seiten des Gehäuses während des Betriebs. An- derenfalls wird die Maschinenfunktion beeinträchtigt, was zu einem Ausfall führen kann. Belasten Sie das Werkzeug (den Mo-

tor) NICHT übermäßig. Es kann sonst zu einer Beschädigung der Maschine kommen. Halten Sie die Maschine so, dass die

Abluft von den Ventilationsöffnungen im Gehäuse nicht direct auf Ihre Haut bläst. Anderenfalls können Sie sich verbrennen. Bitverriegelungsfunktion

1. Wenn der Elektronikschalter bei einge-

setztem Schraubendreherbit ausgerückt ist, kann das Werkzeug wie ein manuel- ler Schraubendreher verwendet werden (bis zu 5 N·m, 51 kgf·cm, 44,3 in-lbs). Es kann etwas Spiel im Futter vor- handen sein, was jedoch keine Funk- tionsstörung ist.

2. Dieses Merkmal ist praktisch, um

Schrauben anzuziehen, die ein höheres ALTO BASSO EYFEA1N.indb 16 2011-3-9 15:16:10- 17 - Drehmoment als das maximale Dreh- moment des Schraubers benötigen (Position an der Kupp-lung), um die Festigkeit einer Schraube zu überprü- fen, oder um eine sehr fest angezogene Schraube zu lösen. Verwendung des Hakenrings WARNUNG! Wenn das Hauptgerät vom Hakenring

gehalten wird, nicht damit springen oder laufen. Anderenfalls kann der Ring abrutschen und das Hauptgerät herun- terfallen. Dies kann einen Unfall oder Verletzun- gen zur Folge haben. Wenn der Hakenring nicht verwendet

wird, stellen Sie ihn immer an seine Ausgangsposition zurück. Anderenfalls könnte sich der Hakenring irgendwo verfangen. Dies kann einen Unfall oder Verletzungen zur Folge haben. Wenn Sie das Werkzeug mit dem Ha-

kenring befestigen, bringen Sie keine Schrauberbits am Werkzeug an. Ein scharfer Gegenstand, etwa ein Bohrer- bit, kann zu Verletzungen oder einem Unfall führen. Verwenden Sie ein Hakenwerkzeug

(Karabiner, usw.), das sich nicht leicht löst. Falls das Werkzeug zu Boden fällt, kann es zu einem Unfall führen. Verwendung des Hakenrings

1. Geben Sie den Hakenring frei.

2. Befestigen Sie den Hakenring am Ha-

Verwenden Sie ein Hakenwerkzeug (Karabiner, usw.), das sich nicht leicht löst. Falls das Werkzeug zu Boden fällt, kann es zu einem Unfall führen.

Wenn Sie einen Hakenring verwen- den, stellen Sie sicher, dass es keinen Kontakt mit der Umgebung gibt.

Stellen Sie den Hakenring nach der Verwen- dung an seine Ausgangsposition zurück.

• Kupplungssperrenabdeckung Die Kupplungssperrenabdeckung gestat- tet das Verriegeln der Kupplung an der gewählten Einstellung. Anbringen der Abdeckung

1. Wählen Sie die für die Anwendung ge-

eignete Kupplungseinstellung.

2. Befestigen Sie die Kupplungssperren-

Richten Sie die Dreiecksmarke der Abdeckung auf die Einstellungsmarke am Bohrer aus, und bringen Sie die Abdeckung an. Ziehen Sie die Schraube fest, um die Abdeckung befestigen.

Verwenden Sie einen Handschrau- bendreher. Bei Überdrehen der Schraube kann die Abdeckung be- schädigt werden. Hakenwerkzeug Dreiecksmarke Einstellungsmarke EYFEA1N.indb 17 2011-3-9 15:16:10- 18 -

Verwenden Sie nur die Schrauben, die mit der Kupplungssperrenabdeckung mitgeliefert werden. Entfernen der Abdeckung

1. Entfernen Sie die Kupplungssperrenab-

deckung. LED-Leuchte Ziehen Sie den Schalter. Die Leuchte braucht nur einen sehr geringen Strom, so dass die Leis- tung des Werkzeugs und die Akkukapazität nicht beeinträchtigt wird. VORSICHT: Die eingebaute LED-Leuchte ist für

kurzzeitige Beleuchtung eines kleinen Arbeitsbereichs ausgelegt. Verwenden Sie sie nicht als Ersatz für

eine normale Taschenlampe, weil sie nicht hell genug ist. Vorsicht: SEHEN SIE NICHT IN DEN STRAHL. Die Verwendung von Bedienelementen, Ein- stellungen oder Vorgängen außer den hier be- schriebenen kann zur Freisetzung gefährlicher Strahlung führen. Automatische Abschaltfunktion Die automatische Abschaltfunktion hat die

Aufgabe, einen Verlust des Anzugsmoments infolge reduzierter Akkuspannung zu verhin- dern. Nachdem sie aktiviert wurden, kann das Werkzeug nicht weiter verwendet werden, selbst wenn der Schalter betätigt wird, bis der Akku erneut geladen wurde (oder durch einen neuen Akku ersetzt wurde). Die LED-Lampe blinkt, wenn die automati-

sche Abschaltfunktion aktiviert ist. Die LED-Lampe beginnt zu blinken, wenn

der Akku sofort geladen (oder durch ei- nen neuen Akku ersetzt) werden sollte. Laden Sie den fraglichen Akku immer

vollständig, nachdem die automatische Abschaltfunktion aktiviert wurde. Ande- renfalls wird die automatische Abschalt- funktion ggf. nicht vollständig deaktiviert. [Akku] Für richtigen Gebrauch des Akkus Li-Ion-Akku Um eine möglichst lange Lebensdauer

des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzu- laden. Achten Sie beim Laden des Akkus da-

rauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhan- den sind. Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden. Wenn Sie den Akku nicht benutzen,

halten Sie ihn von Metallgegenständen fern: Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere kleine Metallgegenstände können die Kontakte kurzschließen. Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen. Sorgen Sie bei Benutzung des Akkus für

ausreichende Belüftung des Arbeitsplat- zes. Wenn der Akku vom Werkzeug-Hauptteil

abgenommen wird, ist die Akkuabde- ckung sofort anzubringen, um zu verhü- ten, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird. EYFEA1N.indb 18 2011-3-9 15:16:10- 19 - Lebensdauer des Akkus Der Akku hat nur eine begrenzte Le- bensdauer. Wenn auch nach einer ord- nungsgemäßen Ladung die Betriebszeit extreme kurz ist, muss der Akku erneu- ert werden. Batterie-Recycling ACHTUNG: Um Umweltschutz und Material-Recy- cling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist. [Ladegerät] Laden VORSICHT: Falls die Temperatur des Akkus unter

etwa –10°C abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Ver- schlechterung des Akkus zu verhüten. Der Umgebungstemperaturbereich liegt

zwischen 0°C und 40°C. Wenn der Akku bei einer Akkutemperatur unter 0°C benutzt wird, funktioniert die Maschine möglicherweise nicht einwand- frei. Wenn ein kalter Akku (von etwa 0°C

oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat. Den Akku abkühlen lassen, wenn er mehr

als 2× hintereinander aufgeladen wurde. Stecken Sie Ihre Finger nicht in die Kon-

taktöffnung, um das Ladegerät festzuhal- ten oder bei anderen Gelegenheiten. Um die Gefahr eines Brandes oder Scha- dens am Ladegerät zu verhindern. Keinen Motorgenerator als Spannungs-

quelle benutzen. Decken Sie die Entlüftungsöffnungen des

Ladegerätes und den Akku nicht ab. Trennen Sie das Ladegerät vom Strom-

netz, wenn es nicht benutzt wird. HINWEIS: Beim Kauf ist Ihr Akku nicht voll aufge- laden. Laden Sie daher den Akku vor Gebrauch auf. Ladegerät

1. Ladegerät an Wandsteckdose anschlie-

2. Akku fest in das Ladegerät schieben.

3. Während des Ladens leuchtet die

Ladekontrolllampe. Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert. Das Laden beginnt nicht, solange der

Akku noch heiß ist (wie z.B. unmittel- bar nach intensivem Gebrauch). Die Bereitschaftslampe blinkt in Oran- ge, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

4. Die Ladekontrolllampe (grün) blinkt

langsam, wenn der Akku zu etwa 80% aufgeladen ist.

5. Wenn der Ladevorgang beendet ist, er-

lischt die grüne Ladekontrolllampe.

6. Falls die Akkutemperatur 0°C oder we-

niger beträgt, dauert der Ladevorgang bis zur vollen Auadung des Akkus län- ger als die normale Ladezeit. Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei nor- maler Betriebstemperatur.

7. Wenden Sie sich an einen Vertrags-

händler, falls die Ladekontrolllampe (grün) nicht erlischt.

8. Wird ein voll aufgeladener Akku erneut

in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach eini- gen Minuten erlischt die grüne Lade- kontrolllampe. EYFEA1N.indb 19 2011-3-9 15:16:10- 20 - ANZEIGELAMPEN Ladevorgang ist abgeschlossen. (Volle Ladung) Der Akku ist zu etwa 80 % aufgeladen. Ladevorgang läuft. (Grün) Erlischt Leuchtet Blinkt (Orange) Das Ladegerät ist an eine Netzsteckdose angeschlossen. Ladebereitschaft hergestellt. Ladezustandslampe. Links: Grün Rechts: Orange wird angezeigt. Akku ist kalt. Der Akku wird langsam geladen, um seine Belastung zu reduzieren. Der Akku ist warm geworden. Der Ladevorgang beginnt wieder, wenn dieTemperatur des Akku gefallen ist. Beträgt die Temperatur des Akkus –10°C oder weni- ger, beginnt die Ladekontrolllampe (orange) ebenfalls zu blinken. Der Ladevorgang beginnt, wenn die Temperatur des Akkus steigt. Keine Ladung möglich. Verstaubt oder Defekt des Akkus. Benutzerinformation zur Sammlung und Entsorgung von ver- alteten Geräten und benutzten Batterien Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdoku- menten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Auf- arbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammel- punkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, hel- fen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermei- den, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftre- ten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre ört- lichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Ent- sorgung dieses Abfalls Strafgelder verhängt werden. Für Geschäftskunden in der Europäischen Union Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit. EYFEA1N.indb 20 2011-3-9 15:16:11- 21 - [Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union] Dieses Symbol ist nur in der Euro-päischen Union gültig. Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit. Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder üchtige Lösungsmittel wie Farbverdünner oder Benzin. Falls Wasser in das Werkzeug oder den Akku eindringt, lassen Sie umgehend das Was- ser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder Eisenfeilspäne, die sich im Werkzeug an- gesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben, konsul- tieren Sie die nächste autorisierte Kundendienststelle.

Verwenden Sie nur für die Futtergröße passende Bits.

Modell EYFEA1N Schrauben eindrehen Maschinenschraube Niedrig M5 Hoch M4

VIII. TECHNISCHE DATEN

HAUPTGERÄT Modell EYFEA1N Motorspannung 7,2 V DC Drehzahl ohne Last Niedrig 0 - 300 min

(rpm) Maximales Drehmoment Niedrig 6,0 N·m (61 kgf-cm, 53,24 in-lbs) Hoch 2,0 N·m (20 kgf-cm, 17,75 in-lbs) Kupplungsdrehmoment Ca. 0,3 N·m (3 kgf-cm, 2,6 in-lbs) – 4,0 N·m (41 kgf-cm, 35,6 in-lbs) Gesamtlänge 145 mm (5-7/10") Gewicht (mit Akku) 0,63 kg (1,39 lbs) EYFEA1N.indb 21 2011-3-9 15:16:11- 22 - AKKU Modell EY9L20 Akku Li-Ion Akkuspannung 7,2 V DC (3,6 V × 2 Zellen) Ladezeit Nutzbar: 35 Min Voll: 60 Min HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden. Bitte nehmen Sie auf den neusten Generalkatalog Bezug. Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden Garan- tiekarte. AKKU-LADEGERÄT Modell EY0L20 Nennwert Siehe Leistungsschild auf der Unterseite des Ladegerätes. Gewicht 0,43 kg (0,951 lbs) HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden. Bitte nehmen Sie auf den neusten Generalkatalog Bezug. HINWEIS: Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden Garan- tiekarte. EYFEA1N.indb 22 2011-3-9 15:16:11- 23 - Instructions originales: anglais Traduction des instructions originales: Autres langues
