MODE D'EMPLOI L1721 DGM

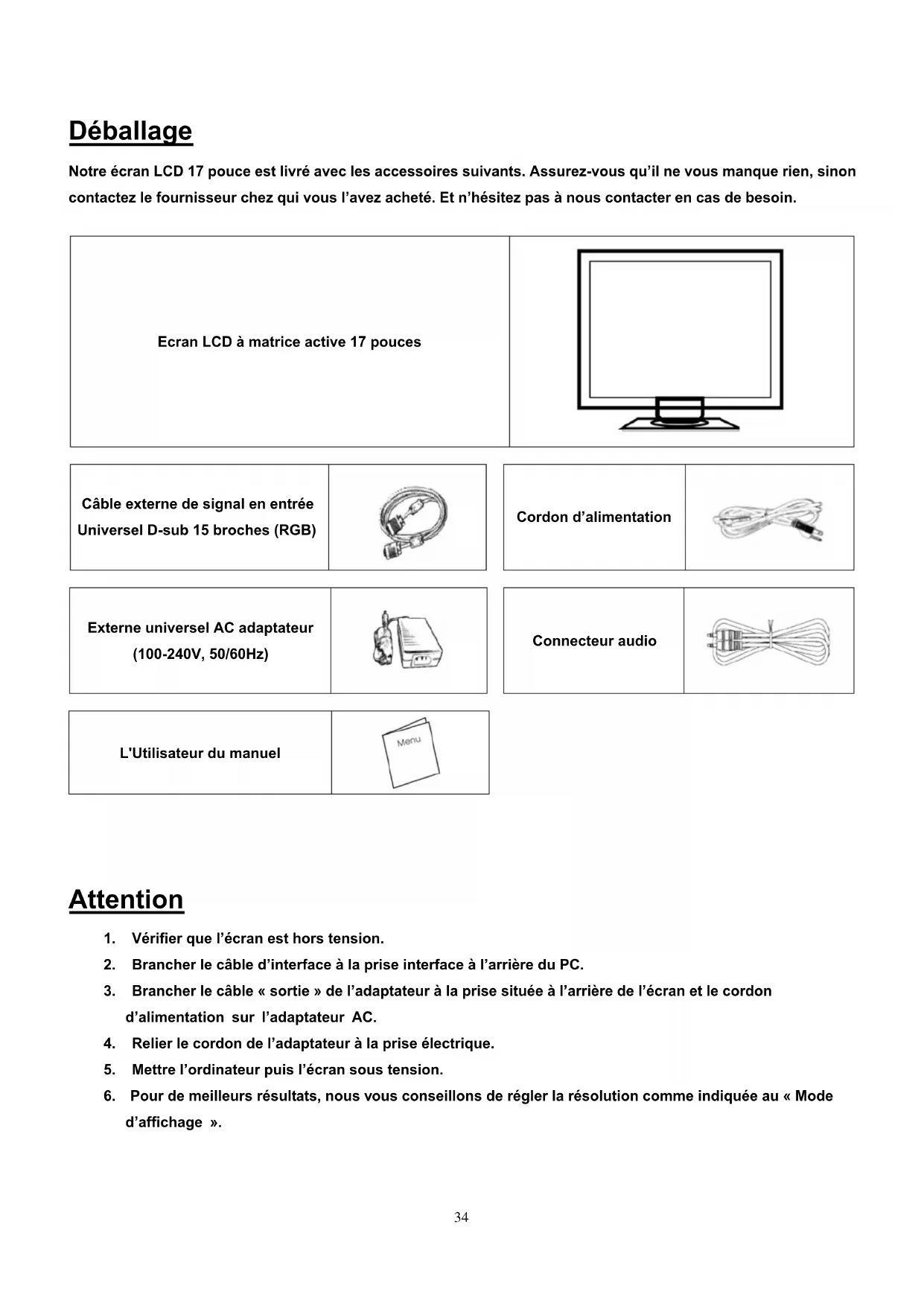

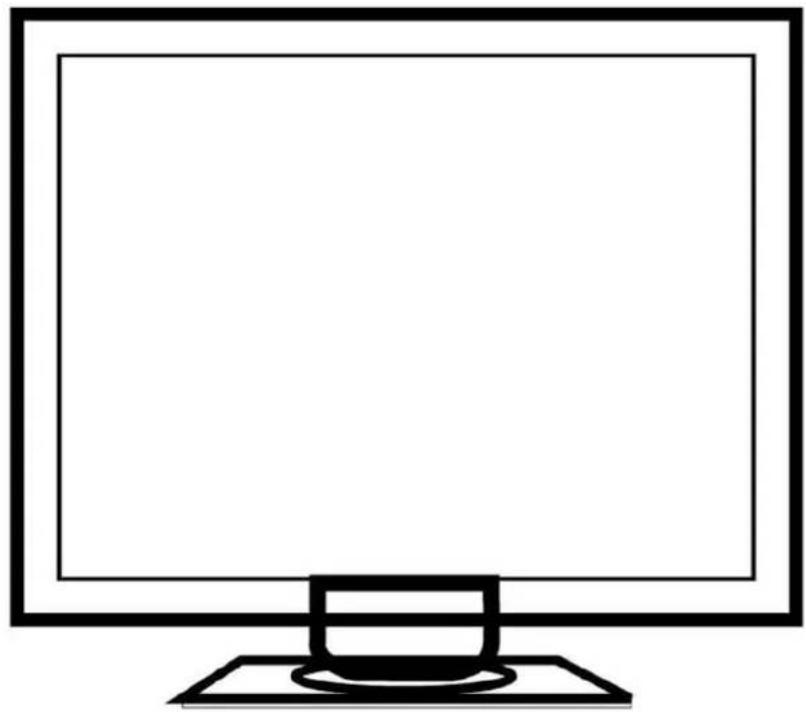

Toute information en ce manuel peut etre modifiee de temps en temps sans preavis.33 Vue du moniteur34 Déballage Notre écran LCD 17 pouce est livré avec les accessoires suivants. Assurez-vous qu’il ne vous manque rien, sinon contactez le fournisseur chez qui vous l’avez acheté. Et n’hésitez pas à nous contacter en cas de besoin. Ecran LCD à matrice active 17 pouces

Câble externe de signal en entrée Universel D-sub 15 broches (RGB) Cordon d’alimentation Externe universel AC adaptateur (100-240V, 50/60Hz) Connecteur audio

L'Utilisateur du manuel

1. Vérifier que l’écran est hors tension.

2. Brancher le câble d’interface à la prise interface à l’arrière du PC.

3. Brancher le câble « sortie » de l’adaptateur à la prise située à l’arrière de l’écran et le cordon

d’alimentation sur l’adaptateur AC.

4. Relier le cordon de l’adaptateur à la prise électrique.

5. Mettre l’ordinateur puis l’écran sous tension.

6. Pour de meilleurs résultats, nous vous conseillons de régler la résolution comme indiquée au « Mode

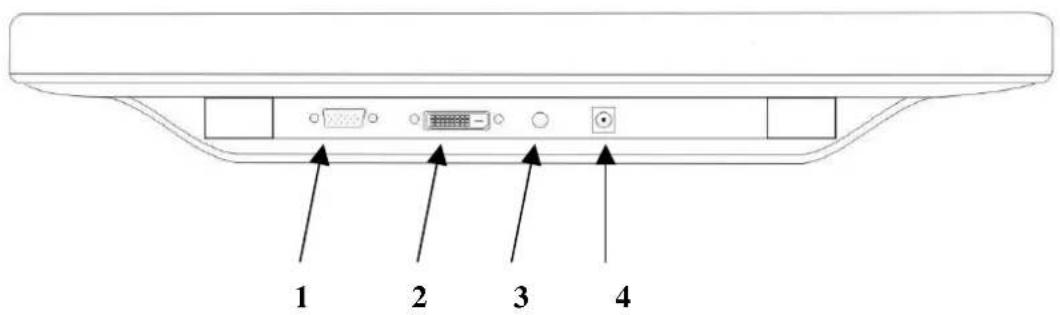

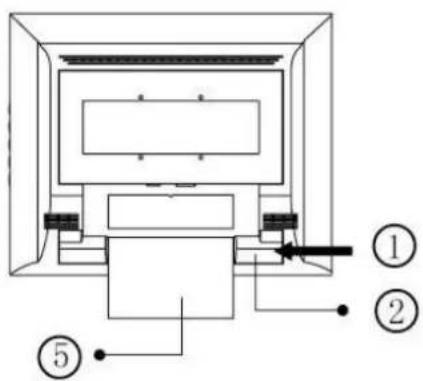

d’affichage ».35 Installation matérielle Manipuler l’écran LCD avec précaution. L’écran et le PC doivent être hors tension avant de commencer l’installation. Suivre les instructions avec précision. Entrées :

【1】Prise PC : Branchement du câble d’interface D-sub 15 broches 【2】Port DVI : Branchement du câble DVI. * La fonction DVI est optionnelle. 【3】Entrée ligne : Interface d’entrée audio 【4】Prise d’alimentation : Prise pour le cordon électrique

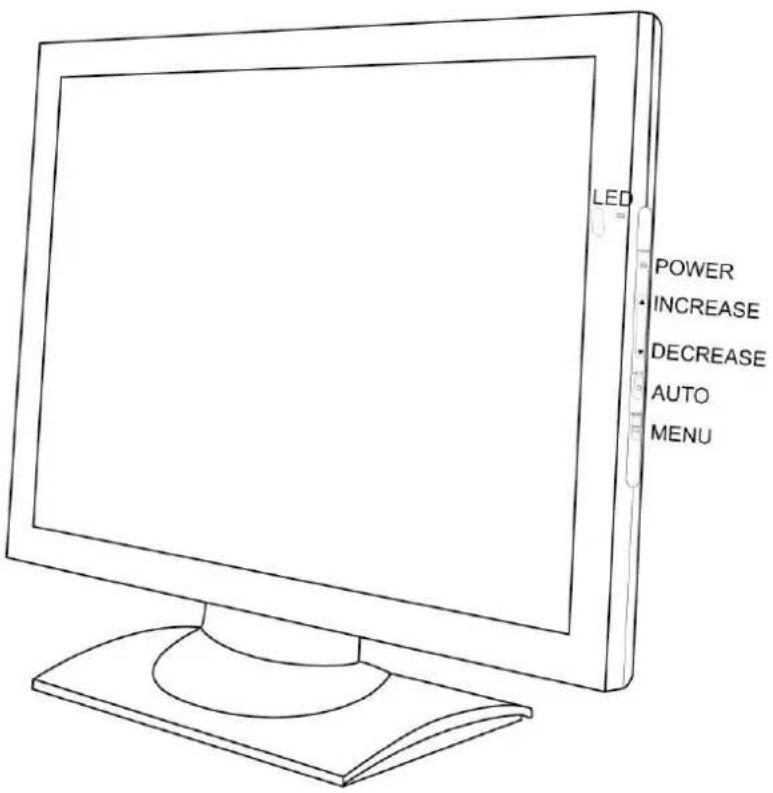

Réglage de l’écran Bouton de contrôle du menu

Présentation des fonctions Alimentation : Mise sous et hors tension de l’écran. Si l’écran est allumé, l’indicateur est vert, s’il est en veille, l’indicateur est orange. Menu : Appuyer sur cette touche pour un réglage de l’image sur la droite Réglages auto : Appuyer sur cette touche pour un réglage de l’image sur la gauche. Diminuer <-> : la Chaud-clef du volume ajustent ment. Diminue la valeur sur le menu. Augmenter <+> : Commutez l'environnement d'opération de VGA au DVI. Augmente la valeur sur le menu.37 Instructions d’entretien

1. Nettoyer l’écran avec précaution.

2. N’utiliser jamais de produits corrosifs ou détergents qui pourraient abîmer la surface de l’écran.

3. Nous vous recommandons d’utiliser une brosse en poils de chameau ou un tissu doux, propre et non

pelucheux pour essuyer l’écran.

4. N’exercer pas de pression directe sur l’écran.

1. N’exposer pas l’écran au soleil ou à la chaleur.

2. Ne renverser pas de liquide sur l’écran.

3. N’essayer pas d’ouvrir l’écran. Vous pourriez être blesser par un choc électrique. Pour toute réparation,

contacter votre fournisseur.

4. N’allumer pas l’écran lorsque des objets électroniques ou aimantés sont à proximité.

5. N’utiliser pas de produits chimiques ou solvants puissants pour nettoyer la surface. Essuyer le avec un

chiffon et un détergent doux.

6. Ne poser rien sur l’écran. Une mauvaise ventilation provoque une hausse de la température.

7. Ne touchez pas la surface directement avec vos doigts, Les empreintes de doits sont grasses et difficiles

à récupérer. Résolution de problème Lorsque vous rencontrez un problème, assurez-vous d’abord que l’écran est correctement installé. ˙ S’il n’y a pas d’image à l’écran : Vérifier :

1. Veille : Appuyez sur n’importe quelle touche pour désactiver le mode veille.

2. Câble d’interface : S’il manque des broches ou si elles sont pliées, contacter votre fournisseur.

˙ Le texte est trop foncé ou trop clair : Vérifier :

1. Utiliser le menu OSD pour régler la luminosité.

˙ Quand devez-vous vérifier les réglages de l’écran ? Vérifier :

1. Vous devez régler à nouveau l’écran lorsque la résolution a été modifiée.

. Le texte à l’écran n’est pas clair : Vérifier :

1. Vérifier que la résolution ou le débit de rafraîchissement est en concordance avec le mode

d’affichage.38 Mode Menu Sélection des options

1. Presser le bouton « Menu » pour accéder au Menu.

2. Utiliser « Réglages auto » pour un réglage sur la gauche.

3. Appuyer sur « Menu » une nouvelle fois pour un réglage à droite

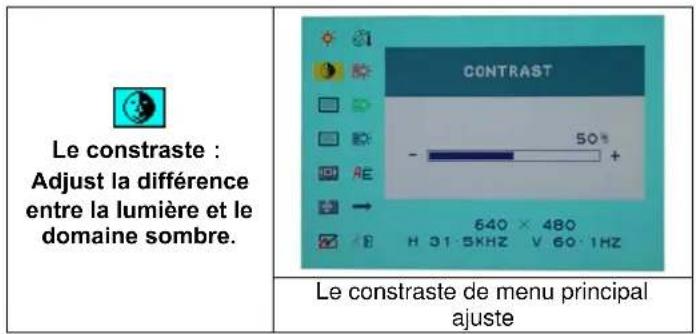

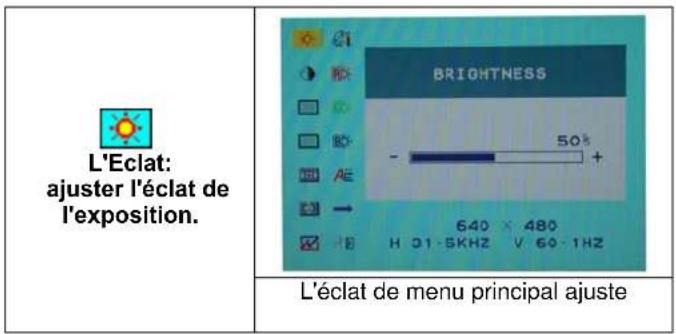

L'Eclat: ajuster l'éclat de l'exposition. L'éclat de menu principal ajuste Le constraste： Adjust la différence entre la lumière et le domaine sombre. Le constraste de menu principal ajuste

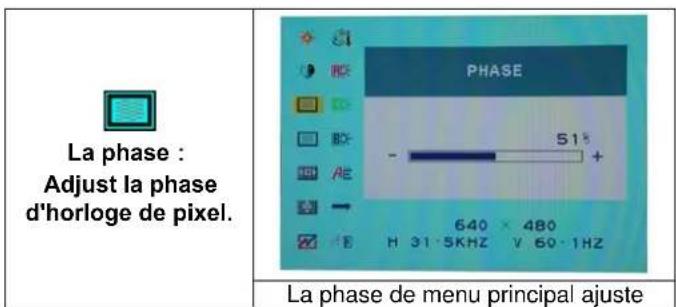

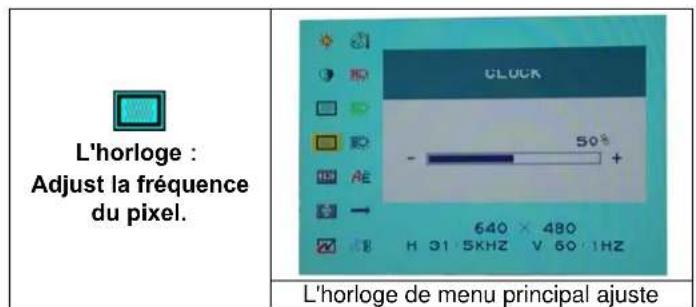

La phase： Adjust la phase d'horloge de pixel. La phase de menu principal ajuste L'horloge： Adjust la fréquence du pixel. L'horloge de menu principal ajuste

REINITIALISER : Rappelle le paramètre par défaut.. REINITIALISER de menu principal. ajuste

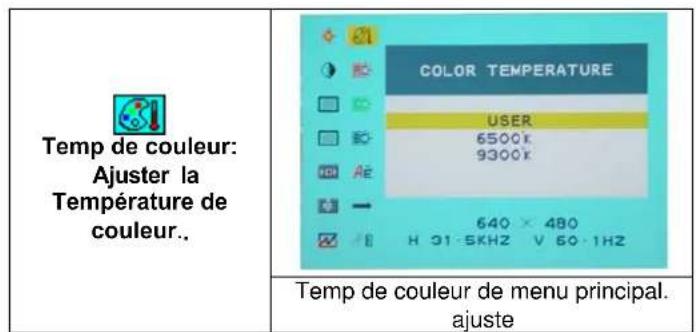

Temp de couleur: Ajuster la Température de couleur.

Temp de couleur de menu principal. ajuste

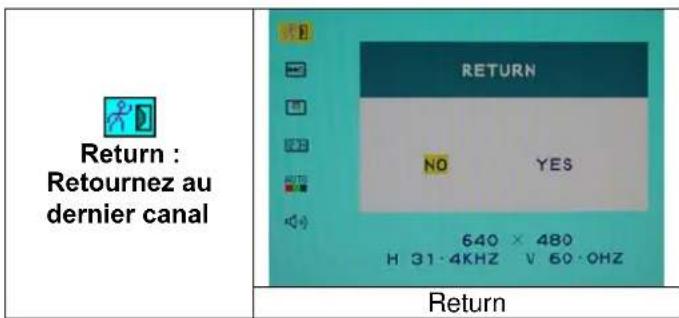

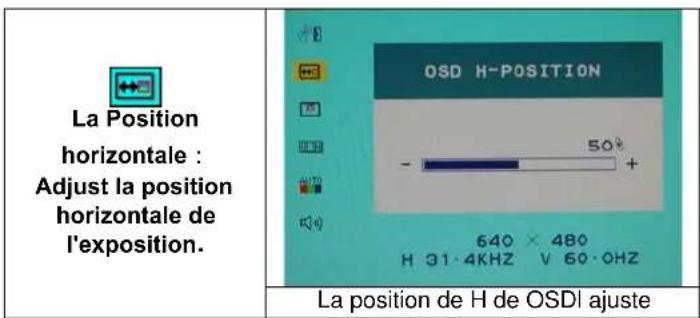

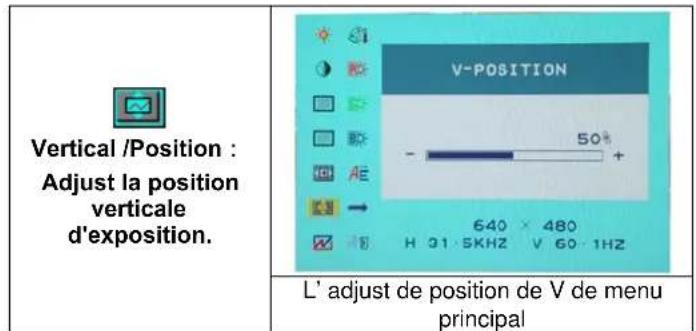

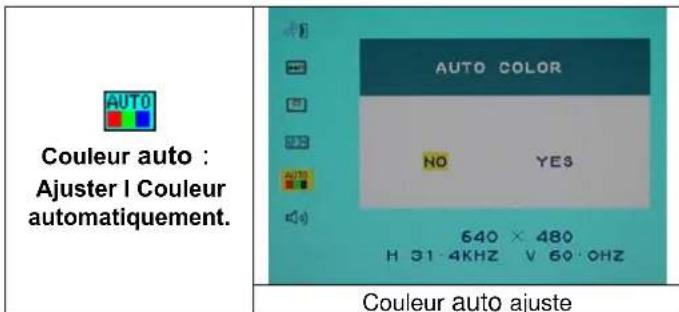

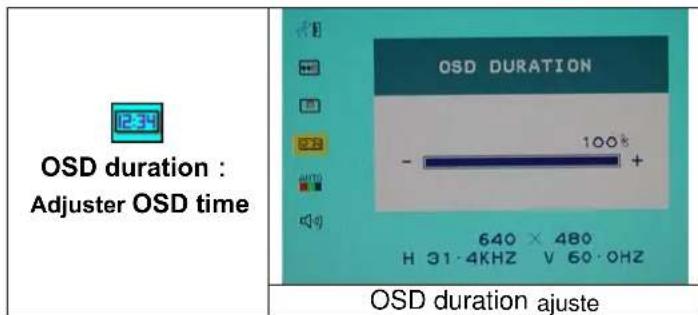

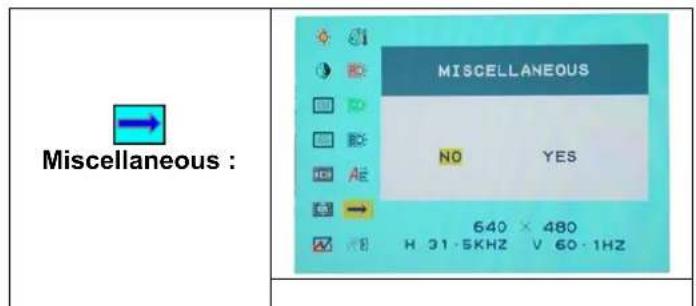

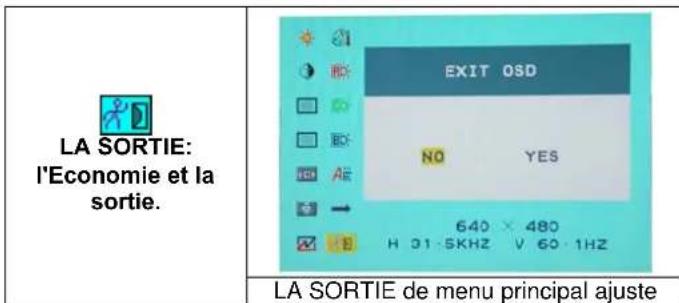

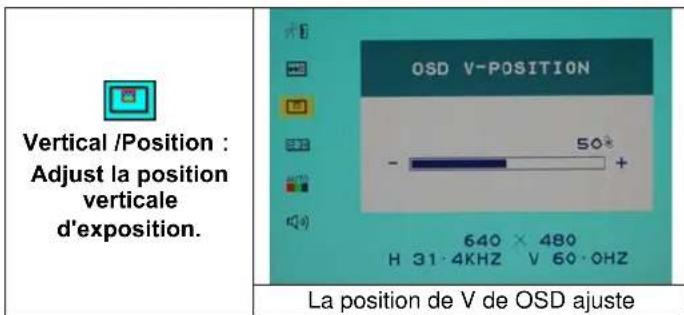

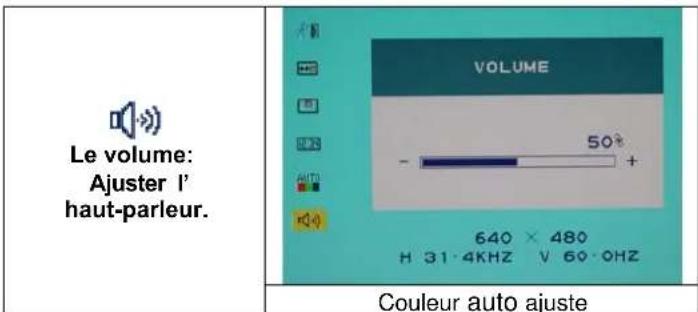

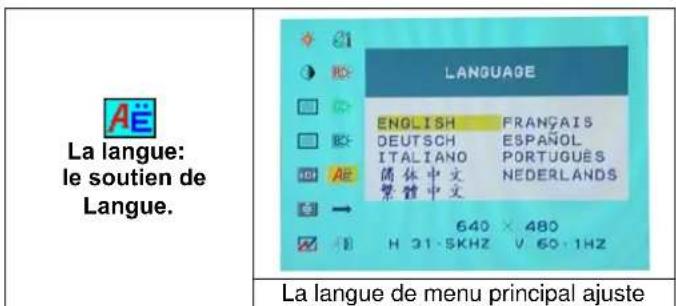

Return : Retournez au dernier canal Return La Position horizontale： Adjust la position horizontale de l'exposition

1. Nous offrons 10 modes compatibles Windows

2. Il est normal que des interférences apparaissent à l’écran lors du réglage de la

3. Penser à mettre à niveau le pilote de carte vidéo. Pour obtenir une meilleure qualité

d’image, nous vous conseillons d’utiliser un des modes d’affichage proposé dans la liste.

4. Les modes d’affichage absents de la liste peuvent ne pas être supportés.

5. L’utilisation de la fonction mise en veille est conseillée pour prolonger la durée de vie de l’écran.41

Spécifications Ecran LCD Type Angle de vue Aspect Contraste Luminosité Tps de réponse (Tr+Tf) Affichage couleurs Résolution maxi Pixel Pitch 17.0” TFT Active Matrice LCD display H:140°, V:130° 500 : 1 (Typique) 300 cd/m² (Typique) 16 ms 16.7M couleurs (True color) 1280 x 1024 (SXGA) 0.264mm (H) x 0.264mm (V) Signaux en entrée RGB analogue

DVI* Niveau Vidéo : 0.7Vp-p (75Ω) Sync: TTL avec 75Ω internal pull-up resistors Fréquence FH:30-80KHz FV:56-75Hz Support digital RGB signal avec TMDS signal type Compatibilité PC Up to 1280x1024@75Hz(non-croisé) Connecteur RGB Analogue DVI* Audio Puissance D-sub 15-broches DVI-D* Prise téléphonique stéréo 12V/DC Power Jack Puissance Voltage Consommation Fonction Veille 100-240V, 50/60Hz (universel) via adaptateur externe Actif < 48 Watt Max Pause < 3 Watt Enceintes Internes 2W x 2(Stéréo) Interface Utilisateur Voyant indicateur

Actif – Bleu Attente – Flash Bleu Eteint – Eteint Conditions de fonctionnement Température Humidité 5°C-40°C 20% - 80% R.H Dimensions (L x H x P) Physique 400 mm (Largeur) x 390 mm (Hauteur) x 155 mm Poids net 3.3 kg DDC DDC1/DDC2B Compatible Puissance VESA DPMS, EPA Energy Star Régulation (Certifications)
