Caractéristiques	Détails
Taille de l'écran	17 pouces
Type de panneau	LCD
Résolution maximale	1280 x 1024 pixels
Rapport de contraste	1000:1
Temps de réponse	5 ms
Connectivité	VGA, DVI
Angle de vision	160° horizontal, 160° vertical
Consommation d'énergie	30 W (en fonctionnement)
Dimensions (L x H x P)	375 x 350 x 200 mm
Poids	4,5 kg
Utilisation recommandée	Bureau, usage domestique
Maintenance	Nettoyer l'écran avec un chiffon doux; éviter les produits chimiques agressifs.
Sécurité	Éviter l'exposition à l'humidité; utiliser sur une surface stable.
Garantie	2 ans

FOIRE AUX QUESTIONS - L1731W DGM

Comment connecter mon moniteur DGM L1731W à mon ordinateur ?

Pour connecter votre moniteur DGM L1731W à votre ordinateur, utilisez un câble VGA ou DVI. Branchez une extrémité du câble à la sortie vidéo de votre ordinateur et l'autre extrémité à l'entrée correspondante du moniteur.

Que faire si l'écran de mon moniteur DGM L1731W reste noir ?

Vérifiez que le moniteur est allumé et que le câble de connexion est bien branché. Essayez de débrancher et de rebrancher le câble. Si l'écran reste noir, testez le moniteur avec un autre ordinateur pour déterminer si le problème vient du moniteur ou de l'ordinateur.

Comment ajuster la luminosité et le contraste sur mon moniteur DGM L1731W ?

Utilisez les boutons de contrôle situés sur le moniteur pour accéder au menu des paramètres. Sélectionnez 'Luminosité' ou 'Contraste' et ajustez les niveaux selon vos préférences.

Mon moniteur DGM L1731W affiche des couleurs incorrectes. Comment y remédier ?

Vérifiez les réglages de couleur dans le menu du moniteur. Vous pouvez également mettre à jour les pilotes de votre carte graphique. Si le problème persiste, testez le moniteur avec un autre appareil.

Comment réinitialiser les paramètres d'usine de mon moniteur DGM L1731W ?

Accédez au menu des paramètres à l'aide des boutons de contrôle, allez dans 'Réglages' et sélectionnez 'Réinitialiser aux paramètres d'usine'. Confirmez la réinitialisation pour restaurer les paramètres d'origine.

Le moniteur DGM L1731W émet des bruits étranges. Que faire ?

Si vous entendez des bruits étranges, vérifiez que le moniteur est correctement ventilé et qu'il n'est pas surchauffé. Si le bruit persiste, débranchez-le et contactez le service client pour obtenir de l'aide.

Est-ce que le moniteur DGM L1731W est compatible avec Windows 10 ?

Oui, le moniteur DGM L1731W est compatible avec Windows 10. Assurez-vous d'avoir les derniers pilotes pour votre carte graphique pour garantir une compatibilité optimale.

Comment effectuer une mise à jour du pilote pour mon moniteur DGM L1731W ?

Les moniteurs n'ont généralement pas de pilotes spécifiques, mais assurez-vous que votre carte graphique est à jour en téléchargeant les derniers pilotes depuis le site du fabricant de votre carte graphique.

Puis-je utiliser le moniteur DGM L1731W avec un appareil mobile ?

Oui, mais vous aurez besoin d'un adaptateur compatible pour connecter votre appareil mobile au moniteur. Assurez-vous que l'adaptateur prend en charge le type de connexion (VGA ou DVI) de votre moniteur.

MODE D'EMPLOI L1731W DGM

Avertissemen 24
Information de sécurité 24
Precautions 24
Contenu de l'emballage 24
Installation du materiel 25
Boutons de configuration du menu 25
Mode de menu OSD (On-Screen Display) 26-27
Depannage 28
Minutages acceptes 28
Caracteristiques 29

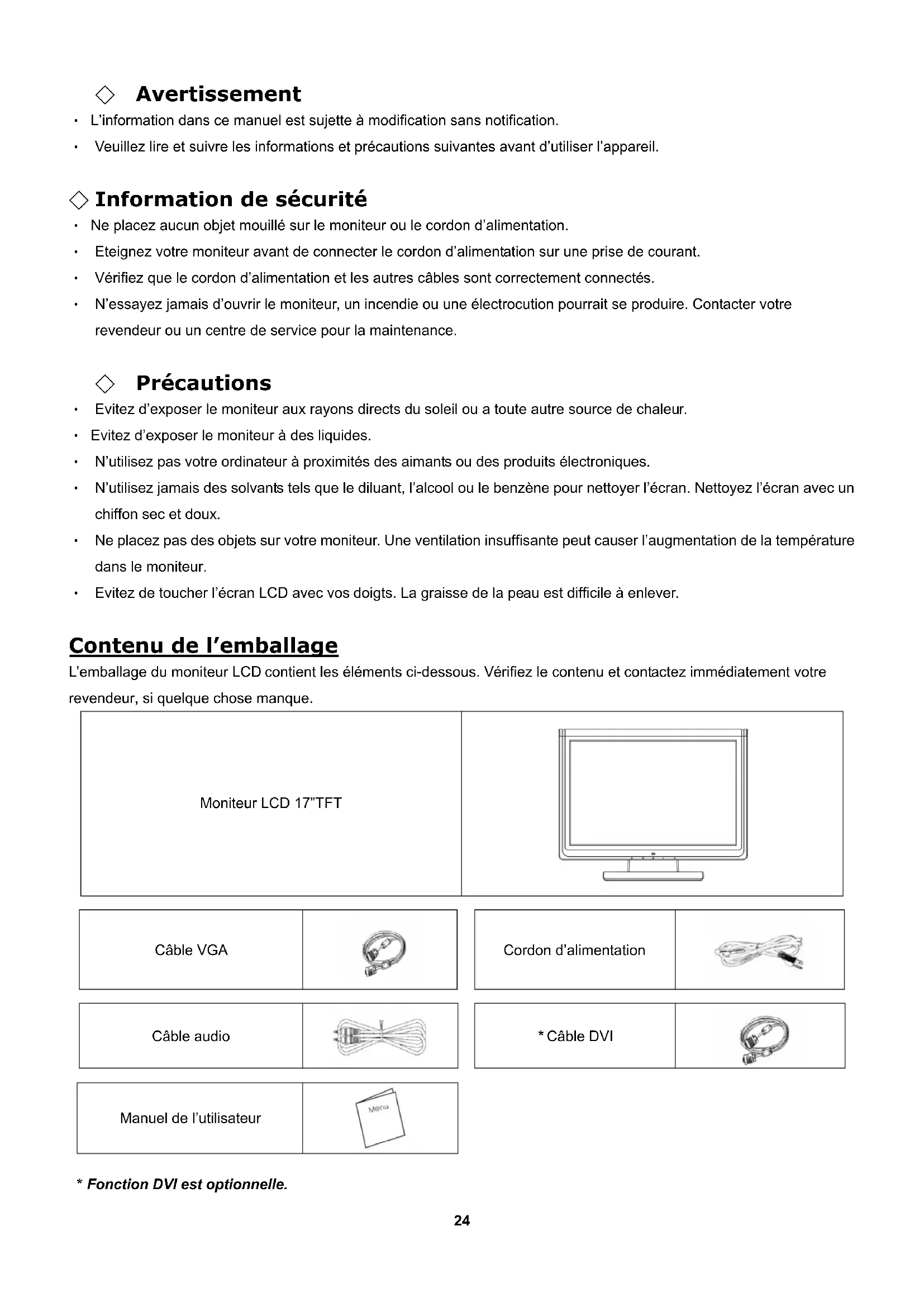

Avtissement

• L'information dans ce manuel est sujette à modification sans notification.
• Veuillez dire et suivre les informations et précautions suivantes avant d'utiliser l'appareil.

Information de sécurité

• Ne placez aucun objet mouillé sur le moniteur ou le cordon d'alimentation.
• Eteignez Your moniteur avant de connecter le cordon d'alimentation sur une prise de courant.
• Vérifiez que le cordon d'alimentation et les autres cables sont correctement connectés.
• N'essayez jamais d'ouvrir le moniteur, un incendie ou une électrocution pourrait se produit. Contacter vous revendeur ou un centre de service pour la maintenance.

Précautions

Evitez d'exposer le moniteur aux rayons directs du soleil ou a toute autre source de chaleur.
- Evitez d'exposer le moniteur à des liquides.
- N'utilise pas votre ordinaire àproximités des aimants ou des produits électroniques.
- N'utilise jamais des solvants tels que le diluant, l'alcool ou le benzène pour nettoyer l'écran. Nettoyez l'écran avec un chiffon sec et doux.
- Ne placez pas des objets sur votre moniteur. Une ventilation insuffisante peut causeir l'augmentation de la tempereure dans le moniteur.
- Evitez de toucher l'écran LCD avec vos doigts. LaGRAisse de la peau est difficile à enlever.

Contenu de l'emballage

L'emballage du moniter LCD contient les éléments ci-dessous. Vérifie le contenu et contactez immédiatement votre revendeur, si quelques chose manque.

Moniteur LCD 17"TFT

Cable VGA

Cordon d'alimentation

Cable audio

*Cable DVI

Manuel de l'utilisateur

• Fonction DVI est optionnelle.

Installation du matériel

Prenez soit de voter moniteur LCD. Eteignez voire moniteur LCD et vrie ordinateur avant de commencer l'installation. Suive les etapes ci-dessous pour completer I'installation.

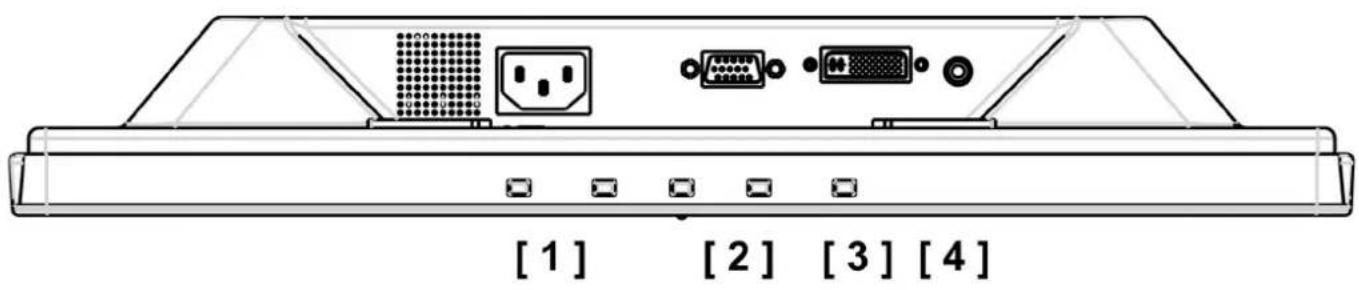

Entrée

【1】Entrée en C.A : Pour connecter le cable d'alimentation
【2】PORT VGA: Peut être connecté avec le cable D-Sub 15 broches.
【3】Port DVI: Pour connecter le cable de signal DVI.
【4】Entrée audio In : Pour connecter le cable de signal de ligne de sortie venant de l'ordinateur.

*REMARQUE: Fonction DVI est optionnelle.

Boutons de configuration du menu

Il existe 5 touches utiliser pour le réglage du moniteur "Réglage Auto", "menu OSD", "Alimentation", "Réglage < -> ", "Réglage < +> ". Vous trouvezez ci-dessous une introduction à ces touches.

Réglage Auto (Fonction)--

A

Touch de selection des fonctions: Cette touche vous permet de selectionner les fonctions de contrôle sur l'ODS (affichage écran).

Raccourci clavier: Appuyez sur cette touche pour appliquer automatiquement le réglage.

Menu (Fonction)--

M

Touch de selection des fonctions: Cette touche vous permet de selectionner les fonctions de contrôle sous l'ODS (affichage écran).

Raccourci clavier: Appuyez sur cette touche pour obtenir un menu contextualuel OSD.

Alimentation: Allumer et eteindre l'ecran LCD. Quand l'appareil est allumé, la luziere s'allume en vert, Et en orange en mode attente.

Réglage < -> : Baisser l'option valeur dans le menu OSD.

+

Réglage < + > : Augmenter l'option valeur dans le menu OSD. Commutez l'environnement d'opération de DVI au RGB.

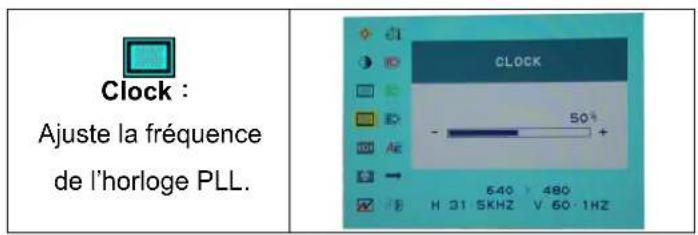

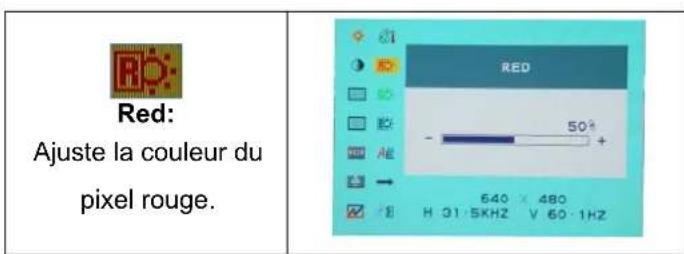

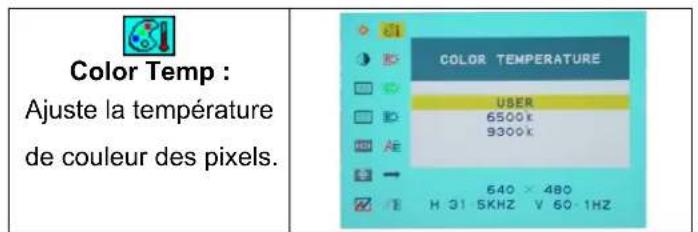

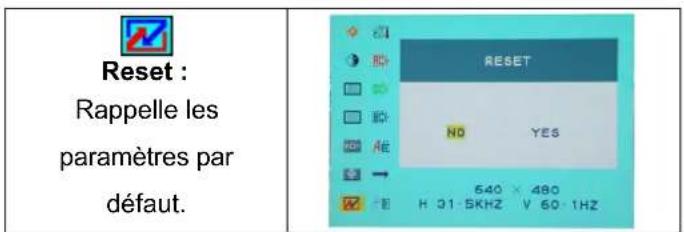

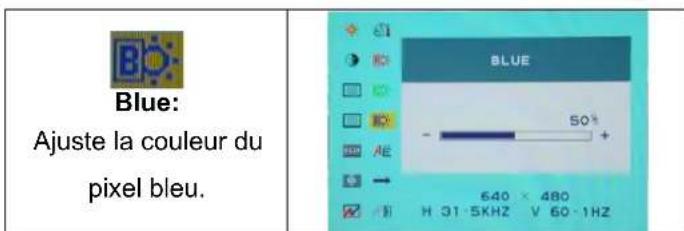

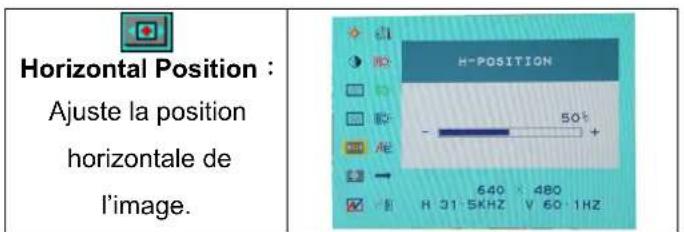

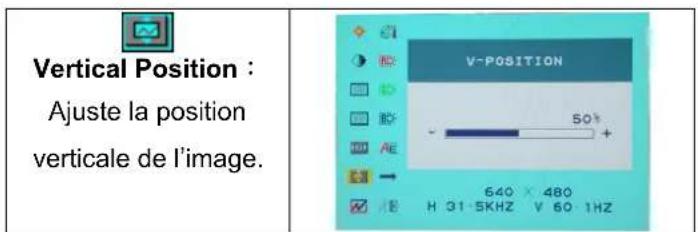

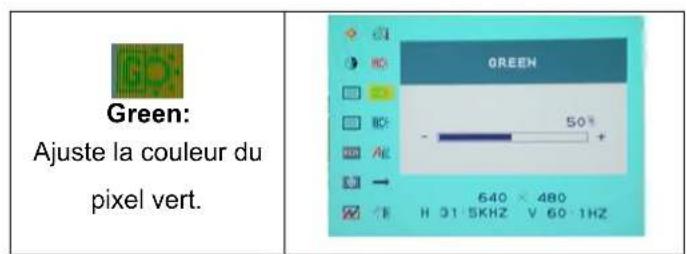

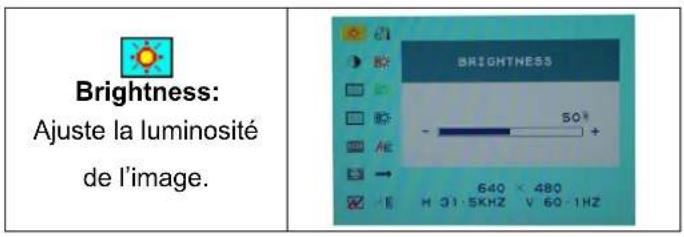

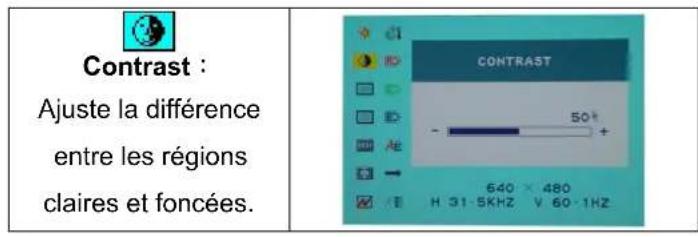

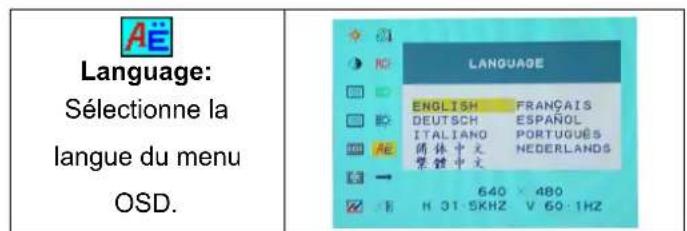

Mode de menu OSD (On-Screen Display)

1.Veuillez regler le volume haut parleur depuis l'icone de contrrole de volume de votre PC.
2. Veuillez notes que le son continues quand vous moniteur est eteint ; pour l'eteindre, veuilles eteindre voit PC ou mettre Iicone de controle du volume en sourdine.
3.Appuyez sur la touche OSD pour acceder le menu, et appuyez sur les touches Augmenter/Diminuer pour I'ajustement.

Miscellaneous:

'No' ouvrira le menu pour quitter (Exit).

'Yes' ouvrira les sous-menus du menu 'Miscellaneous'.

EXIT:

Quitter et enregistrer

les paramètres.

Retourne au menu principale.

Ajuste la position verticale de l'OSD.

OSD Duration:

Ajustele délaidu menu OSD.

Auto color:

Ajusté la couleur automatiquement.

Source:

Sélectionne la source entree Video:

VGA ou DVI

Notice: Source est une caractéristique en option.

Dépannage

Assurez-vous que le moniteur est installe correctement lorsque vous avez des problemes avec ce produit.

• Il n'y a pas d'image sur l'écran.

Vérifie: 1. Mode Économie d'énergie. Appuyez sur une touche et utilisez souris pour désactiver ce mode.
2. Les broches du connecteur de cable de signal. Lorsqu'il y a des broches abimées, contactez votre revendeur.

• Caracteres sont trop foncés ou trop clairs

Vérifie: Utilizez le menu OSD pour ajuster la luminosité.

• Quand est-ce que vous doivent ajuster votre monitateur?

Vérifie: si la résolution ou la fréquence de rafraîchissement a été changée.

• Le texte qui apparait sur l'écran n'est pas très clair.

Vérifie : Assurez-vous que la résolution ou la fréquence de rafraîchissement correspond au mode d'affichage.

Minutages acceptés

Mode d'affichage
Résolution Fréquence verticalie (Hz) Fréquence horizontale(KHz)
640x480	72.81
640x480	75.00
800x600	56.25
800x600	60.32
800x600	72.19
800x600	75.00
1024x768	60.00
1024x768	70.07
1024x768	75.03
1280x800	60.00	49.6
1440x900	60.00	55.9
Ecran LCD	Type	17.0" TFT Active Matrice LCD display
	Angle de vue	H:140°, V:130°
	Aspect Contraste	400 : 1 (Typique)
	Luminosité	250 cd/m² (Typique)
	Tps de réponse (Tr+Tf)	16 ms
	Affichage couleurs	16.7M couleurs (True color)
	Résolution maxi	1440 x 900 (WXGA)
	Pixel Pitch	0.255mm (H) x 0.255mm (V)
Signaux d'entrée	VGA	VGA compatible analogue RGB Composite sync accepté
	DVI*	Interface Digital Visual (DVI) conforme DDWG Single Link TMDS
Compatibilité	PC Jusqu'à 1440X900@60Hz	(sans entrelacement)
Connecteur	VGA	D-sub 15-broches
	DVI*	DVI-D*
	Audio	Prise téléphone stéréo
	Alimentation	Entrée A/C
Alimentation	Voltage	Alimentation universelle intégrée:100-240 VAC, 50/60 Hz
	Consommation	Active < 30 Watt Max.
	Mode économique d'énergie	En attente< 3 Watt
Internal Speaker	Haut parleur x 2
User Interface	LED Indicator Active	- Bleu En attente - Flash
Condition opératoire	Température	Fonctionnement: 5 to 40°C ℃
	Humidité	20% ~ 80% R.H.
Dimensions	Physique 423mm(L) x 340mm(H) x 173mm(P)
Poids Net		2.5Kg
DDC		DDC2B
Gestion Alimentation		VESA DPMS
Régulation (Certificates)	UL/CUL, FCC, CE, RoHS

• Fonction DVI est optionnelle.
