BEDIENUNGSANLEITUNG L1731W DGM

• Hinweise.……………………………………………………………………………………………………….31 Sicherheitsvorkehrungen…………………………………………………………………………………… p. 31

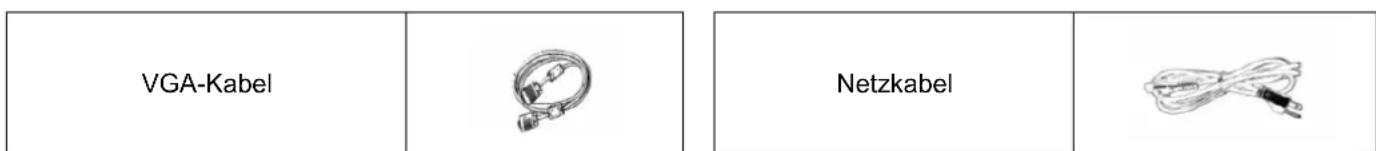

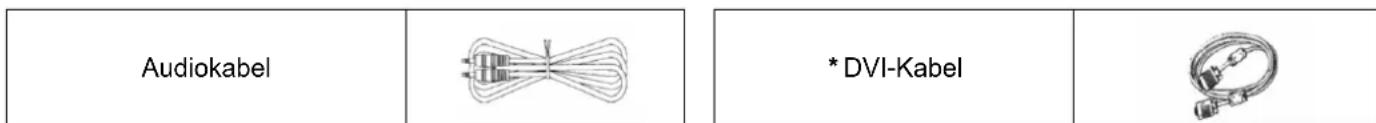

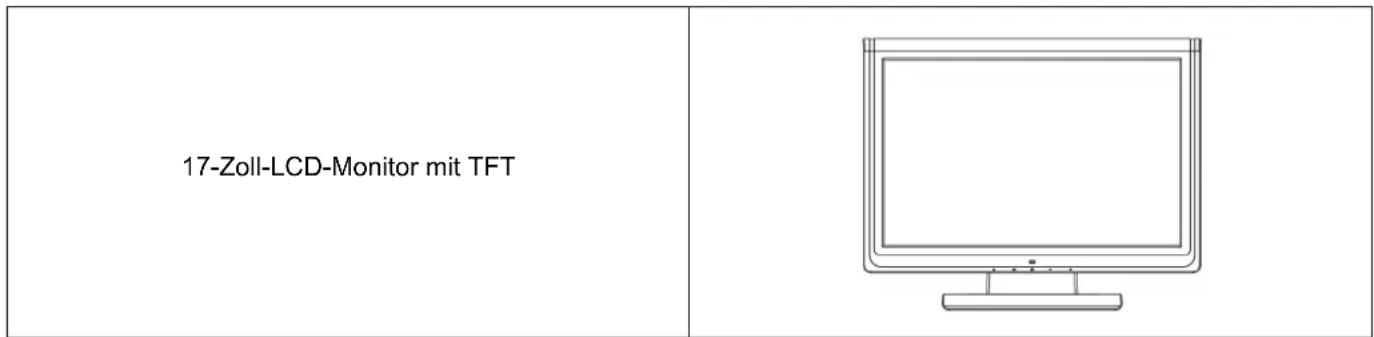

• Zu beachten……………………………………………………………………………………………………31 Verpackungsinhalt…………………………………………………………………………………………… p. 31
• Hardware-Installation………………………………………………………………………………………….32 Befehlstasten………………………………………………………………………………………………… p. 32
• OSD-Menu-Modus (Anzeige auf dem Bildschirm)…………………………………………………… p. 33
• -34 Fehlersuche……………………………………………………………………………………………………35 Unterstutztes Timing………………………………………………………………………………………… p. 35

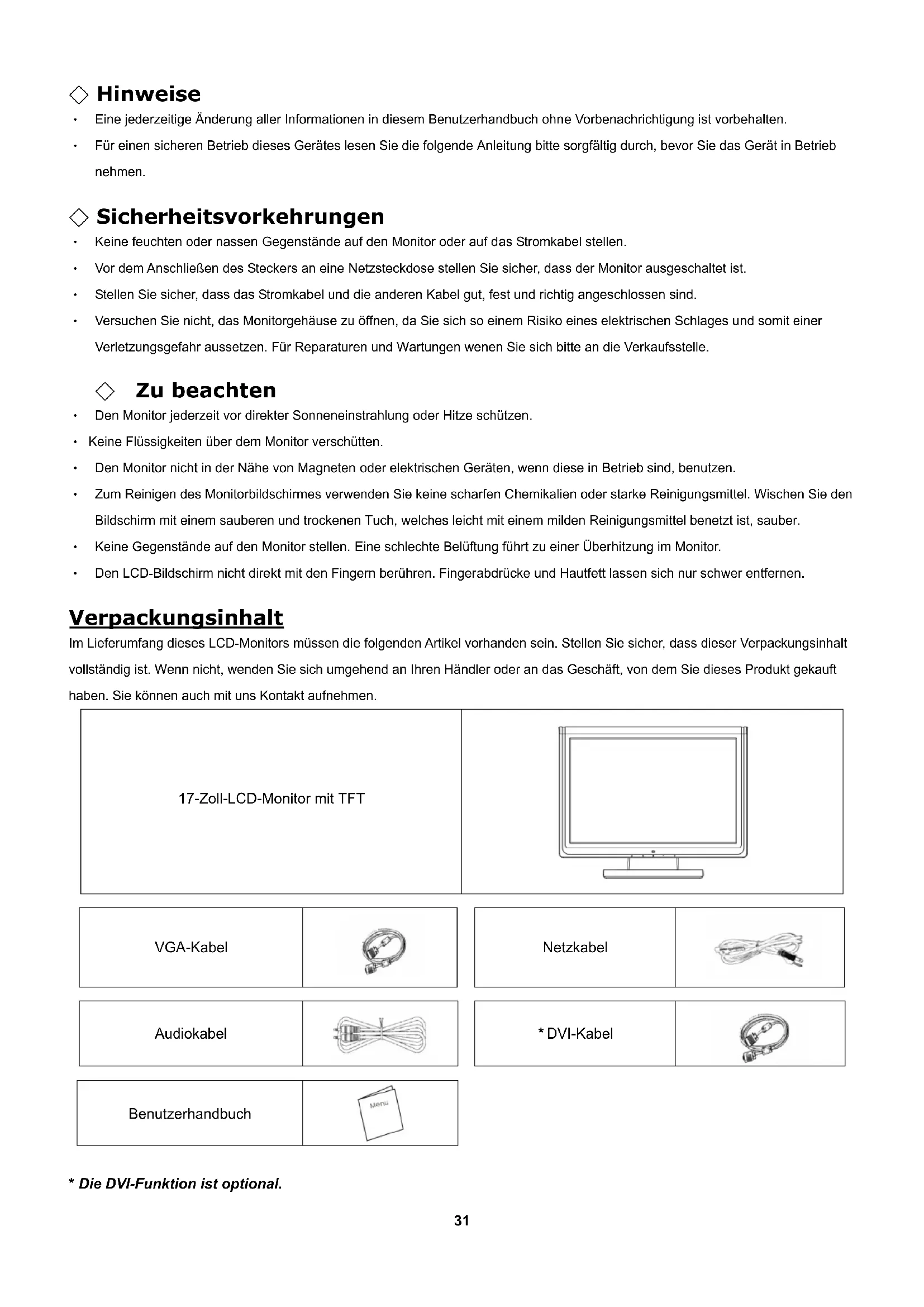

• Spezifikationen….…………………………………………………………………………………………… ◇ Hinweise ‧ Eine jederzeitige Änderung aller Informationen in diesem Benutzerhandbuch ohne Vorbenachrichtigung ist vorbehalten. ‧ Für einen sicheren Betrieb dieses Gerätes lesen Sie die folgende Anleitung bitte sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. ◇ Sicherheitsvorkehrungen ‧ Keine feuchten oder nassen Gegenstände auf den Monitor oder auf das Stromkabel stellen. ‧ Vor dem Anschließen des Steckers an eine Netzsteckdose stellen Sie sicher, dass der Monitor ausgeschaltet ist. ‧ Stellen Sie sicher, dass das Stromkabel und die anderen Kabel gut, fest und richtig angeschlossen sind. ‧ Versuchen Sie nicht, das Monitorgehäuse zu öffnen, da Sie sich so einem Risiko eines elektrischen Schlages und somit einer Verletzungsgefahr aussetzen. Für Reparaturen und Wartungen wenen Sie sich bitte an die Verkaufsstelle. ◇ Zu beachten ‧ Den Monitor jederzeit vor direkter Sonneneinstrahlung oder Hitze schützen. ‧ Keine Flüssigkeiten über dem Monitor verschütten. ‧ Den Monitor nicht in der Nähe von Magneten oder elektrischen Geräten, wenn diese in Betrieb sind, benutzen. ‧ Zum Reinigen des Monitorbildschirmes verwenden Sie keine scharfen Chemikalien oder starke Reinigungsmittel. Wischen Sie den Bildschirm mit einem sauberen und trockenen Tuch, welches leicht mit einem milden Reinigungsmittel benetzt ist, sauber. ‧ Keine Gegenstände auf den Monitor stellen. Eine schlechte Belüftung führt zu einer Überhitzung im Monitor. ‧ Den LCD-Bildschirm nicht direkt mit den Fingern berühren. Fingerabdrücke und Hautfett lassen sich nur schwer entfernen. Verpackungsinhalt Im Lieferumfang dieses LCD-Monitors müssen die folgenden Artikel vorhanden sein. Stellen Sie sicher, dass dieser Verpackungsinhalt vollständig ist. Wenn nicht, wenden Sie sich umgehend an Ihren Händler oder an das Geschäft, von dem Sie dieses Produkt gekauft haben. Sie können auch mit uns Kontakt aufnehmen. 17-Zoll-LCD-Monitor mit TFT p. 3631

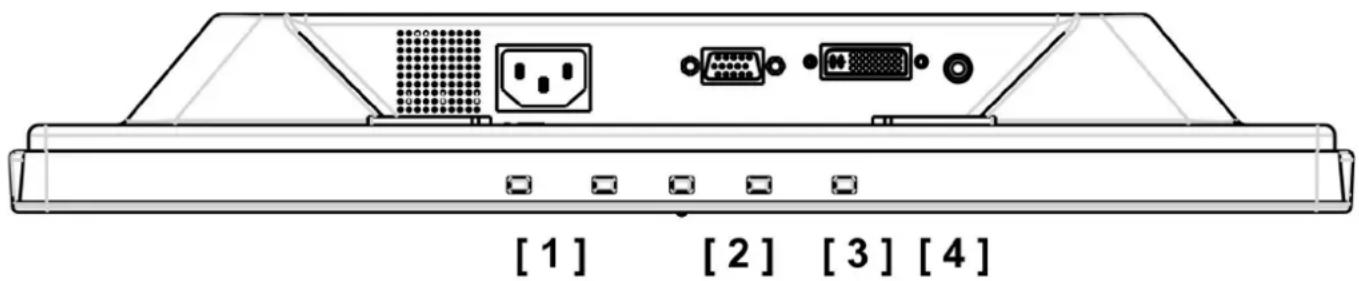

• Die DVI-Funktion ist optional.32 Hardware-Installation Seien Sie vorsichtig beim Umgang mit diesem LCD-Monitor. Trotz seinem einzigarten Design kann er aber auch leicht beschädigt werden. Schalten Sie die Stromzufuhr zum LCD-Bildschirm und zum PC aus, bevor Sie das Gerät aufstellen. Befolgen Sie den Installationsvorgang Schritt für Schritt. Eingangsanschluß

【1】AC Eingang：Dient dem Anschluss des Netzkabels. 【2】VGA PORT : Hier kann das D-Bub 15-Pin Signalkabel angeschlossen werden. 【3】DVI port: (DVI-Port) Zum Anschließen des DVI-Signalkabels. 【4】Audio In: (Audio-Eingang) Zum Verbinden mit dem PC-Audio-Ausgangsanschluß (PC Audio Out) eines Soundgerätes.

• Die DVI-Funktion ist optional.

Befehlstasten Es gibt 5 Tasten die der Benutzer zum Einszellen des Monitors benutzen kann, inklusive "Auto Einstellen", "OSD-Menü", "Netz", "Regeln <->", "Regeln <+>". Die folgende Beschreibung stellt diese Tasten vor.

Auto Einstellen (Funktion)-- Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen oben im OSD. Hotkey: Drücken Sie diese Taste, um die Monitoreinstellung automatisch zu aktivieren.

Menü (Funktion)-- Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen unten im OSD Hotkey: Drücken Sie diese Taste, um das Pop-up OSD-Menü aufzurufen.. Netz: Schaltet die LCD Netzversorgung ein und aus. Wenn eingeschaltet, leuchtet das Licht grün, Standby wird orange angezeigt.

Regeln < - >: Verringert die Optionswerte des OSD-Menüs.

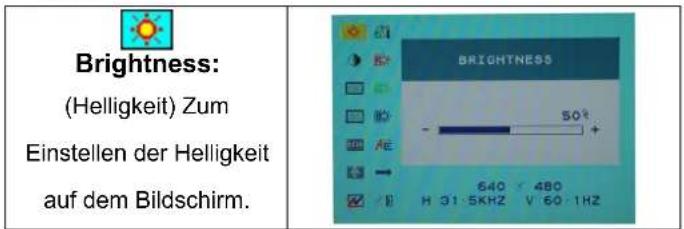

Regeln < + >: Erhöht die Optionswerte des OSD-Menüs. Schalten Sie die DVI Betriebsumgebung zu RGB.33 OSD-Menü-Modus (Anzeige auf dem Bildschirm) 1.Regeln Sie die Lautsprecherlautstärke über Ihr PC-Lautstärke-Kontrollesymbol. 2.Beachten Sie, dass der Sound auch bei ausgeschaltetem Monitor aktiv ist, schalten Sie zum Beenden Ihren PC aus oder deaktivieren Sie das Lautstärke-Kontrollsymbol. 3.Drücken Sie die OSD-Taste. Um auf das Menü zuzugreifen, und drücken Sie die Erhöhen / Verringern Taste zum Einstellen. Brightness: (Helligkeit) Zum Einstellen der Helligkeit auf dem Bildschirm.

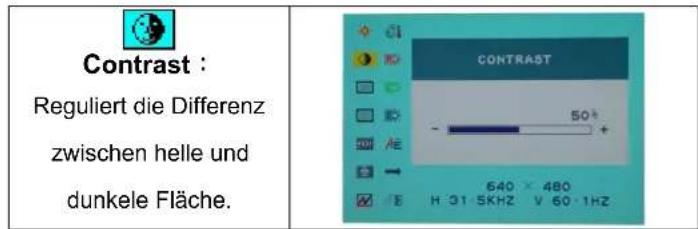

Contrast： Reguliert die Differenz zwischen helle und dunkele Fläche.

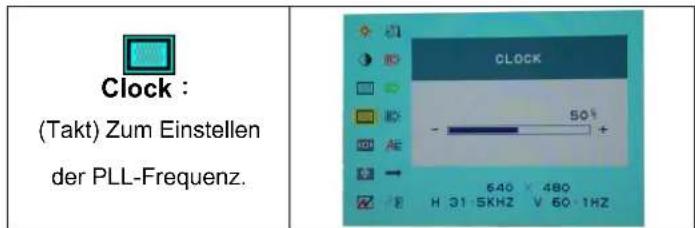

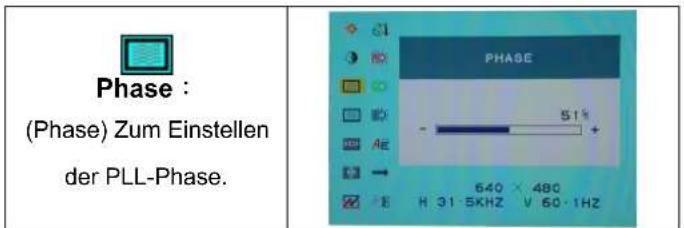

Clock： (Takt) Zum Einstellen der PLL-Frequenz.

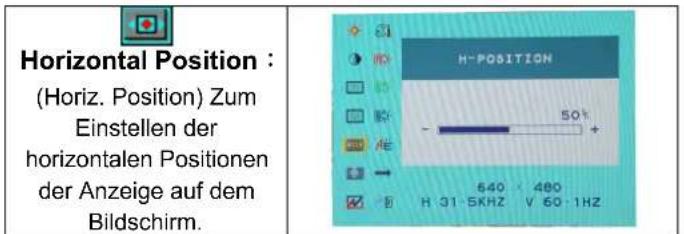

Horizontal Position： (Horiz. Position) Zum Einstellen der horizontalen Positionen der Anzeige auf dem Bildschirm.

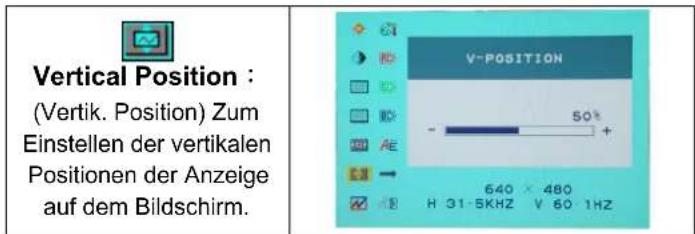

Vertical Position： (Vertik. Position) Zum Einstellen der vertikalen Positionen der Anzeige auf dem Bildschirm.

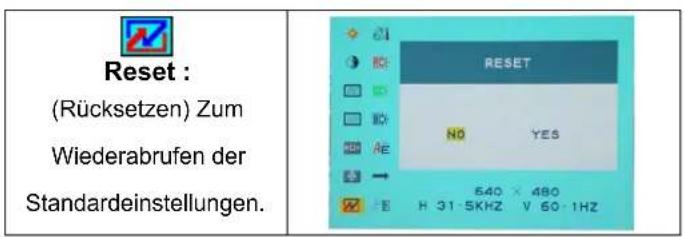

Reset : (Rücksetzen) Zum Wiederabrufen der Standardeinstellungen.

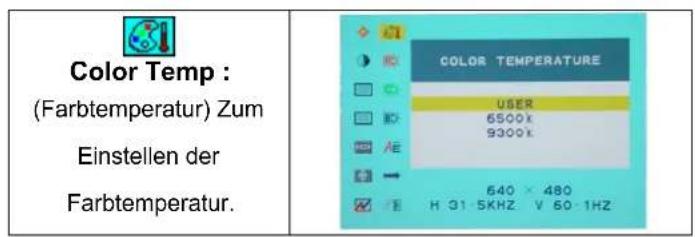

Color Temp : (Farbtemperatur) Zum Einstellen der Farbtemperatur.

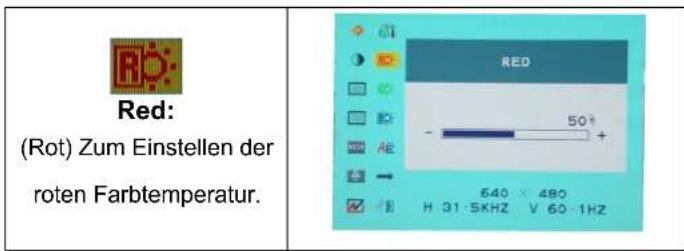

Red: (Rot) Zum Einstellen der roten Farbtemperatur.

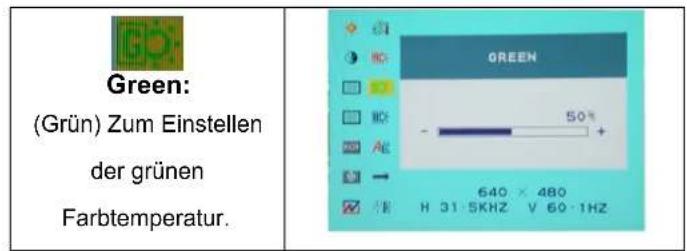

Green: (Grün) Zum Einstellen der grünen Farbtemperatur.

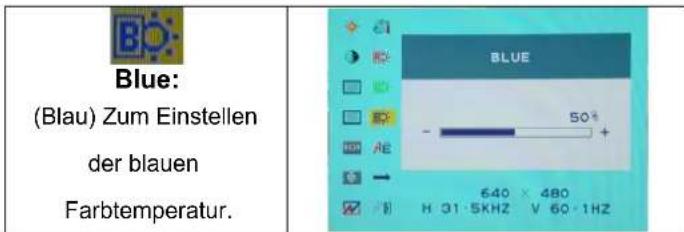

Blue: (Blau) Zum Einstellen der blauen Farbtemperatur.

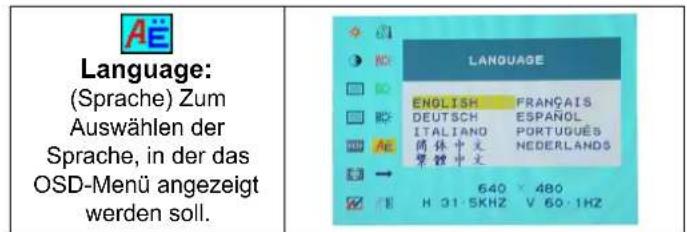

Language: (Sprache) Zum Auswählen der Sprache, in der das OSD-Menü angezeigt werden soll.34

Miscellaneous: (Verschiedenes) Mit “Nein” gelangen Sie zum Menü zum Verlassen. Mit “Ja” gelangen Sie zu den Untermenüs im Miscellaneous-Menü (Verschiedenes).

EXIT: (Verlassen) Zum Speichern und Verlassen.

Return: (Zurück) Zum Zurückkehren zum Hauptmenü.

Horizontal Position: (Horiz. Position des OSD) Zum horizontalen Verschieben des OSD-Menüs auf dem Bildschirm.

Vertical Position: (Vertik. Position des OSD) Zum vertikalen Verschieben des OSD-Menüs auf dem Bildschirm.

OSD Duration: (OSD-Dauer) Zum Einstellen, wie lange das OSD-Menü auf dem Bildschirm angezeigt werden soll.

Auto color: (Autom. Farbauswahl) Zum automatischen Einstellen der Farbe.

• Source: Wahl der Eingangsvideoquelle: VGA oder DVI.

• Die DVI-Funktion ist optional.35 Fehlersuche Falls Schwierigkeiten auftreten, stellen Sie wie nachstehend beschrieben sicher, dass der Monitor richtig installiert wurde. ˙ Der Bildschirm bleibt leer. Nachprüfen:

1. Energiesparmodus. Zum Deaktivieren dieses Modus drücken Sie auf eine beliebige Taste oder bewegen Sie die

2. Anschlußpins des Steckers des Signalkabels. Falls Pins verbogen sind oder fehlen, wenden Sie sich an die

Verkaufsstelle. ˙ Die Zeichen erscheinen zu dunkel oder zu hell Nachprüfen: Die Helligkeit im OSD-Menü einstellen. ˙ Wann muss der Monitor eingestellt werden? Nachprüfen: Die Auflösung oder die Frequenz abändern. . Der Text erscheint unklar auf dem Bildschirm. Nachprüfen: Sicherstellen, dass die Auflösung oder Aktualisierungsrate mit dem Anzeigemodus übereinstimmen.

Unterstütztes Timing

Anzeigemodus Auflösung Vertikalfrequenz (Hz) Horizontalfrequenz (kHz)

LCD Panel Typ Betrachtungswinkel Kontrastverhältnis Helligkeit Reaktionszeit (Tr+Tf) Darstellbare Farben Max. Auflösung Pixel Pitch 17.0” TFT Active Matrix LCD Display H:140° , V:130° 400 : 1 (Typisch) 250 cd/m

(Typisch) 16 ms 16.7M Farben(True Color) 1440X900(WXGA) 0.255mm(H)x0.255mm(V) Eingangssignale VGA DVI* VGA kompatibles analog RGB Composite Sync unterstützt DDWG konformes Single Link TMDS Digital Visual Interface (DVI) Kompatibilität PC Bis zu 1440X900@60Hz (zeilensprungfrei) Anschlüsse VGA DVI* Audio Power D-Sub 15-Pin DVI-D* Stereobuchse A/C Eingang Netz Spannung Verbrauch Energiesparmodus Integrierter Universal-Netzversorgung:100-240 VAC, 50/60 Hz Aktiv < 30 Watt Max. Standby < 3 Watt Integrierte Lautsprecher Lautsprecher x2 Benutzeroberfläche LED-Anzeige Aktiv - Blau Standby - Flash Betriebsbedingungen Temperatur Luftfeuchtigkeit Betrieb: 5 to 40℃℃ 20% ~ 80% R.H. Abmessungen Physisch 423mm(W) x 340mm(H) x 173mm(T) Nettogewicht 2.5Kg DDC DDC2B Energieverwaltung VESA DPMS Zertifizierungen UL/CUL, FCC, CE, RoHS

H: 140° , V: 1 30° 400 : 1 (Typisch) 250 cd/m
