L1431W - Monitor DGM - Kostenlose Bedienungsanleitung

Produkttyp	Monitor LCD 14.1" TFT
Bildschirmgröße	14,1 Zoll (Diagonale)
Maximale Auflösung	1280 x 800 Pixel (WXGA)
Bildformat	16:10
Display-Technologie	Active Matrix TFT
Helligkeit	200 cd/m² (typisch)
Kontrastverhältnis	350:1 (typisch)
Reaktionszeit	16 ms (Tr+Tf)
Blickwinkel (horizontal / vertikal)	90° / 55°
Anzeigbare Farben	262.000 (True Color)
Pixelabstand	0,237 mm (H) x 0,237 mm (V)
Anschlüsse	VGA (D-Sub 15-polig), Audioeingang (Klinkenstecker)
Integrierte Lautsprecher	2 x Lautsprecher
Stromversorgung	100-240 V AC, 50/60 Hz (universell integriert)
Leistungsaufnahme im Betrieb	< 24 W max.
Leistungsaufnahme im Standby	< 2 W
Abmessungen (B x H x T)	379,4 x 338,9 x 172,8 mm
Nettogewicht	2,2 kg
Lieferumfang	Monitor, Netzkabel, VGA-Kabel, Audiokabel, Bedienungsanleitung, eingeschränkte Garantie
Empfohlene Reinigung	Trockenes, weiches Tuch; keine Lösungsmittel verwenden
Zertifizierungsnormen	UL/CUL, FCC, CE

Häufig gestellte Fragen - L1431W DGM

Wie stelle ich die Helligkeit des Bildschirms ein?

Drücken Sie die Taste Menu, um das OSD zu öffnen, und verwenden Sie dann die Tasten + und -, um BRIGHTNESS auszuwählen und den Wert anzupassen.

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie, ob der Monitor nicht im Energiesparmodus ist (drücken Sie eine Taste oder bewegen Sie die Maus). Stellen Sie sicher, dass das Netzkabel und das VGA-Kabel richtig angeschlossen sind und die Stifte nicht beschädigt sind.

Wie reinige ich den LCD-Bildschirm?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Lösungsmittel wie Verdünnung, Alkohol oder Benzol.

Welche maximale Auflösung kann ich verwenden?

Die maximale Auflösung beträgt 1280x800 Pixel (WXGA) bei 60 Hz. Verwenden Sie diese Auflösung für ein optimales Bild.

Wie schließe ich den Ton an?

Schließen Sie das mitgelieferte Audiokabel zwischen dem Audioausgang Ihres Computers und dem Audioeingang des Monitors an. Die Lautstärke wird über die Lautstärkeregelung Ihres PCs eingestellt.

Wie hoch ist der Stromverbrauch des Monitors?

Der Stromverbrauch im Betrieb beträgt weniger als 24 W und im Standby weniger als 2 W.

Wie setze ich die Werkseinstellungen zurück?

Wählen Sie im OSD-Menü RESET aus. Drücken Sie die Taste +, um zu bestätigen und die Standardeinstellungen wiederherzustellen.

Welche Kabel sind im Lieferumfang enthalten?

Der Lieferumfang enthält ein Netzkabel, ein VGA-Kabel und ein Audiokabel. Der Monitor, das Handbuch und die Garantie sind ebenfalls enthalten.

Wie navigiere ich im OSD-Menü?

Drücken Sie die Taste Menu, um das OSD zu öffnen. Verwenden Sie die Tasten + und -, um durch die Optionen zu blättern, und drücken Sie dann erneut Menu, um zu bestätigen. Die Taste Auto wendet eine automatische Einstellung an.

Warum ist der Text unscharf?

Stellen Sie sicher, dass die Bildschirmauflösung auf 1280x800 und die Bildwiederholfrequenz auf 60 Hz eingestellt ist. Verwenden Sie die automatische Einstellung, indem Sie die Taste Auto drücken.

BEDIENUNGSANLEITUNG L1431W DGM

Hinweise 27
Sicherheitsvorkehrungen 27
Zu beachten 27
Verpackungsinhalt. 27
Hardware-Installation 28
Befehlstaten 28
OSD-Menu-Modus (Anzeige auf dem Bildschirm). 29
Fehlersuche 30
Unterstutzes Timing 30
Spezifikationen 31

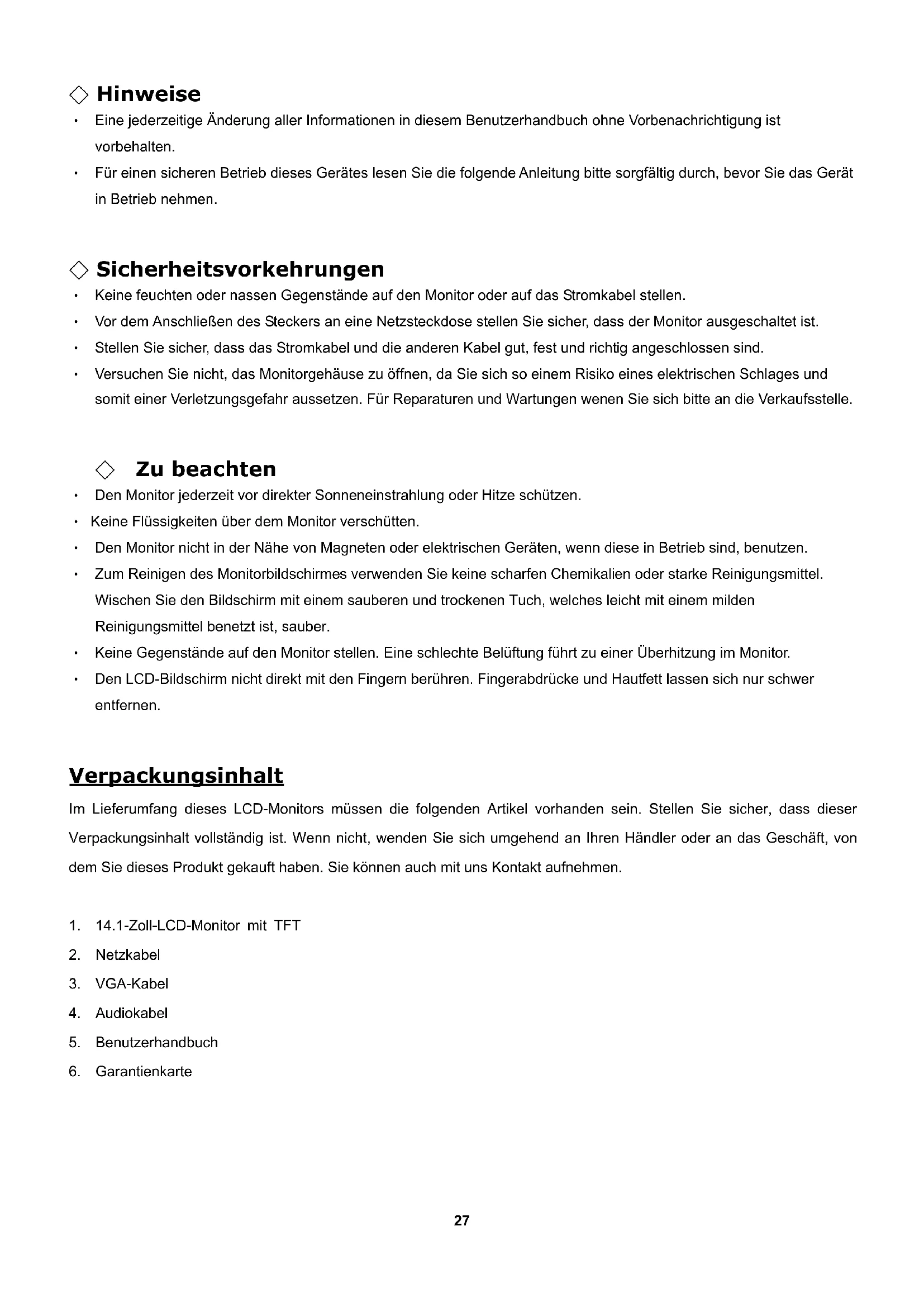

Hinweise

• Eine jederzeitige Änderung aller Informationen in dieser Benutzerhandbuch ohne Vorbenachrichtigung ist vorbehalten.
• Für einen sicheren Betrieb diesen Gerätes lessen Sie die folgende Anleitungitte sorgfältig durch, bevor Sie das Gerät in Betriebnehmen.

Sicherheitsvorkehrungen

• Keine feuchten oder nassen Gegenstände auf den Monitor oder auf das Stromkabel stellen.
  Vor dem Anschlieben des Steckers an eine Netzsteckdose stellen Sie safer, dass der Monitor ausgeschaltet ist.
• Stellen Sie sicher, dass das Stromkabel und die anderen Kabel gut, fest und richtig angeschlossen sind.
• Versuchen Sie nicht, das Monitorgehäuse zu öffnen, da Sie sich so einem Risiko eines elektrischen Schlages und damit einer Verletzungsgefahr aussetzen. Für Reparaturen und Wartungenalen Sie sichitte an die Verkaufsstelle.

Zu beachten

• Den Monitor jederzeit vor direkter Sonneneinstrahlung oder Hitze schützen.
• Keine Flüssigkeiten über dem Monitor verschüttten.
• Den Monitor nicht in der Höhe von Magneten oder elektrischen Geräten, wenn diese in Betrieb sind, benutzen.
• Zum Reinigen des Monitorbildschirmes verwenden Sie keine scharfen Chemikalien oder starke Reinigungsmittel. Wischen Sie den Bildschirm mit einem sauberen und trockenen Tuch, welche leicht mit einem milden Reinigungsmittel benetzt ist, sauber.
  Keine Gegenstände auf den Monitor stellen. Eine schlechte Beluftung fuhrt zu einer Überhitzung im Monitor.
• Den LCD-Bildschirm nicht direkt mit den Fingern berühren. Fingerabrücke und Hautfett setzen sich nur schwer entfern.

Verpackungsinhalt

Im Lieferumfang diesen LCD-Monitors müssen die folgenden Antikel vorhanden sein. Stellen Sie sicher, dass dieser Verpackungsinhalt vollständig ist. Wenn nicht, wenden Sie sich umgehend an ihren Handler oder an das Geschäft, von dem Sie diesen Produkt gekauft haben. Sie können auch mit uns Kontakt aufnehmen.

1. 14.1-Zoll-LCD-Monitor mit TFT
2. Netzkabel
3. VGA-Kabel
4. Audiokabel
5. Benutzerhandbuch
6. Garantienkarte

Hardware-Installation

Seien Sie vorsichtig beim Umgang mit thisem LCD-Monitor. Trotz seinem einzigarten Design kann er aber auch leicht beschädigt werden. Schalten Sie die Stromzufahr zum LCD-Bildschirm und zum PC aus, bevor Sie das Gerät aufstellen. Befolgen Sie den Installationsvorgang Schritt für Schritt.

Eingangsanschluß

AC Eingang : Dient dem Anschluss des Netzkabels.

VGA port : Hier kann das D-Bub 15-Pin Signalkabel angeschlossen werden.

Audio In: (Audio-Eingang) Zum Verbinden mit dem PC-Audio-Ausgangsanschluss (PC Audio Out) eines Soundgerätes.

Befehlstaten

Es gibt 5 Tasten die der Benutzer zum Einszellen des Monitors benutzen kann, inklusive "Auto Einstellen", "OSD-MENU", "Netz", "Regeln < -> ", "Regeln < +> ". Die folgende Beschreibung stellt diese Tasten vor.

Auto Einstellen (Funktion)--

A Funktionsauswahltaste: These Taste dient der Wahl von Kontrollfunktionen offen im OSD. Hotkey: Drücken Sie diese Taste, um die Monitoreinstellung automatisch zu aktivieren. Menu (Funktion)--
M Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen unter im OSD Hotkey: Drücken Sie diese Taste, um das Pop-up OSD-MENU aufzurufen..

Netz: Schaltet die LCD Netzversorgung ein und aus. Wenn eingeschaltet, leuchtet das Licht grün, Standby wird orange angezeigt.

Regeln < - > : Verringert die Optionswerte des OSD-Menus.
+ Regeln < + > : Erhöht die Optionswerte des OSD-Menüs.

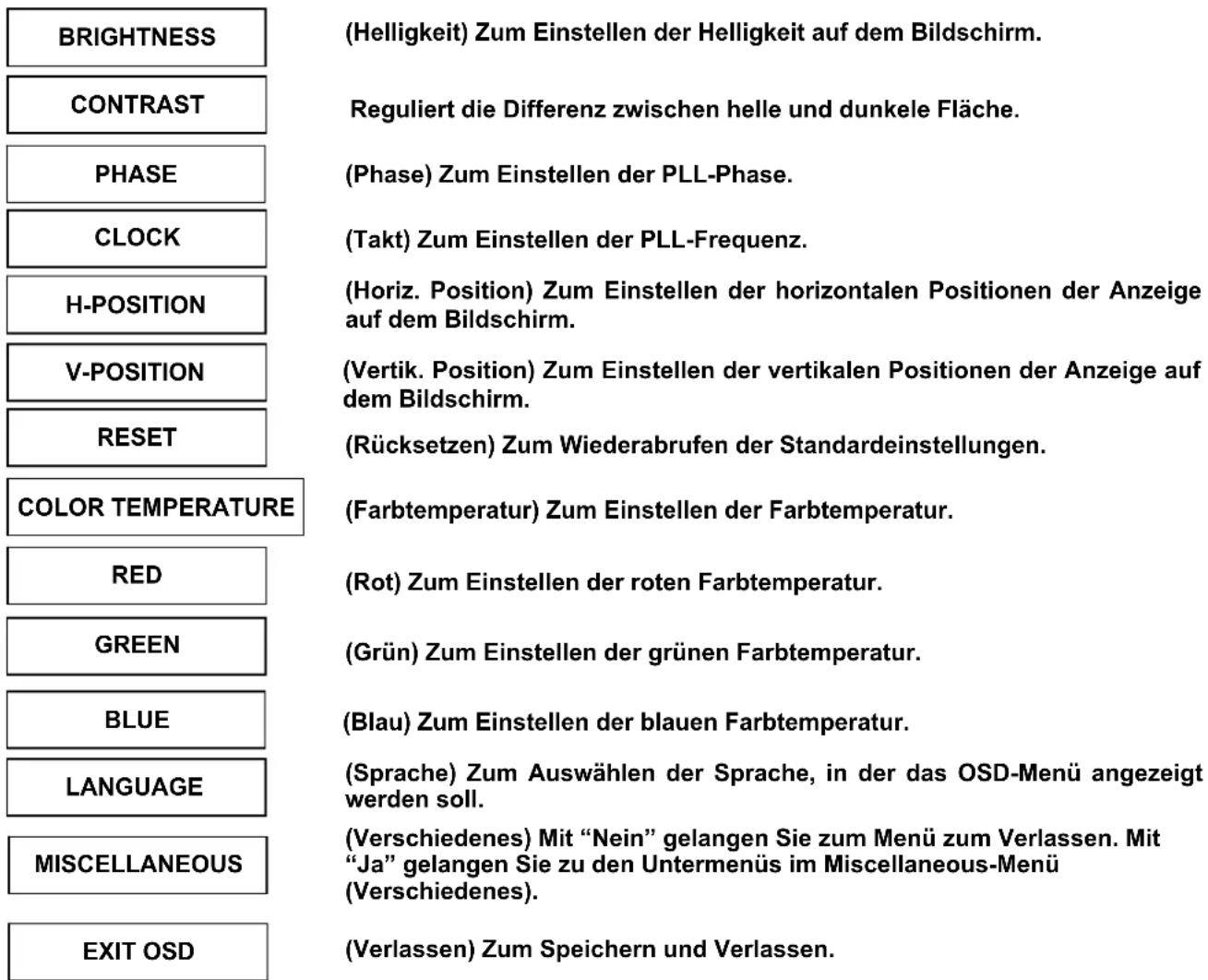

OSD-MENU-Modus (Anzeige auf dem Bildschirm)

1.Regeln Sie die Laufsprecherlautstärke über Ihr PC-Lautstärke-Kontrallesymbol.
2. Beachen Sie, dass der Sound auch bei ausgeschalteten Monitor aktiv ist, schalten Sie zum Beenden ihren PC aus oder deaktivieren Sie das Lautstärke-Kontrailsymbol.
3.Drucken Sie die OSD-Taste. Um auf das Menu zuzugreifen, und drucken Sie die Erhohen / Verringern Taste zum Einstellen.

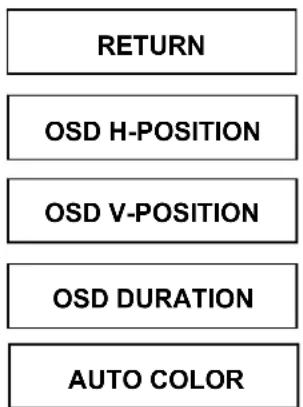

MISCELLANEOUS (VERSCHIEDENES)

(Zurück) Zum Zurückkehren zum Hauptmenu.

(Horiz. Position des OSD) Zum horizontalen Verschieben des OSD-Menus auf dem Bildschirm.

(Vertik. Position des OSD) Zum vertikalen Verschieben des OSD-Menüs auf dem Bildschirm.

(OSD-Dauer) Zum Einstellen, wie lange das OSD-MENU auf dem Bildschirm angezeigt werden soll.

(Autom. Farbauswahl) Zum automatischen Einstellen der Farbe.

Fehlersuche

Falls Schwierigkeiten aufreten, stellen Sie wie nachstehend beschreibenben sicher, dass der Monitor richtig installiert wurde.

Der Bildschirm bleibt leer.

Nachprüfen:

1. Energiesparmodus. Zum Deaktivieren these Modus drücken Sie auf eine beliebige Taste oder bewegen Sie die Maus.
2. Anschlußpins des Steckers des Signalkabels. Falls Pins verbogen sind oder fehlen, wenden Sie sich an die Verkaufsstelle.

Die Zeichen erscheinen zu dunkel oder zu hell

Nachprüfen: Die Helligkeit im OSD-Menu einstellen.

Wann muss der Monitor eingestellt werden?

Nachprüfen: Die Auflösung oder die Freqenz abändern.

. Der Text entscheid unklar auf dem Bildschirm.

Nachprüfen: Sicherstellen, dass die Auflösung oder Aktualisierungsrate mit dem Anzeigemodus übereinstimmen.

Unterstutzes Timing

Anzeigemodus
Auflösung	Vertk. Scan frequenz (Hz)	Horiz. Scan frequenz (KHz)
640x480	59.94	31.47
800x600	56.25	35.16
800x600	60.32	37.88
1024x768	60.00
1280x800	59.81	49.702

Spezifikationen

LCD Panel	Typ	14.1" TFT Active Matrix LCD Display
	Betrachtungswinkel	H:90°, V:55°
	Kontrastverhältnis	350:1 (Typisch)
	Helligkeit	200 cd/m2 (Typisch)
	Reaktionszeit (Tr+Tf)	16 ms
	Darstellbare Farben	262K Farben(True Color)
	Max. Auflösung	1280X800(WXGA)
	Pixel Pitch	0.237mm(H)x0.237mm(V)
Eingangssignale	VGA VGA compatibles analog RGB Composite Sync unterstützt
Kompatibilität	PC Bis zu 1280X800@60Hz (zeilensprungfrei)
Anschlüsse	VGA	D-Sub 15-Pin
	Audio	Stereobuchse
	Power	A/C Eingang
Netz	Spannung	Integrierter Universal-Netzversorgung:100-240 VAC, 50/60 Hz
	Verbrauch	Aktiv < 24 Watt Max.
	Energiesparmodus	Standby < 2 Watt
Integrierte Laufsprecher		Loutsprecher x2
Benutzeroberfläche	LED-Anzeige Aktv - GrünStandby - Orange
Betriebsbedingungen	Temperatur	Betrieb: 5 to 40°C ℃
	Luftfeuchtigkeit	20% ~ 80% R.H.
Abmessungen	Physisch 379.4 mm(W) x	338.9 mm(H) x 172.8 mm(T)
Nettogewicht		2.2 Kg
DDC		DDC2B
Energieverwaltung		VESA DPMS
Zertifizierungen		UL/CUL, FCC, CE
