Tipo de producto	Monitor LCD 14.1" TFT
Tamaño de la pantalla	14.1 pulgadas (diagonal)
Resolución máxima	1280 x 800 píxeles (WXGA)
Formato de imagen	16:10
Tecnología de visualización	Active Matrix TFT
Luminosidad	200 cd/m² (típico)
Relación de contraste	350:1 (típico)
Tiempo de respuesta	16 ms (Tr+Tf)
Ángulo de visión (horizontal / vertical)	90° / 55°
Colores visualizables	262 000 (True Color)
Paso de píxel	0.237 mm (H) x 0.237 mm (V)
Conectores	VGA (D-sub 15 pines), entrada de audio (toma estéreo)
Altavoces integrados	2 x altavoces
Alimentación	100-240 V CA, 50/60 Hz (universal integrada)
Consumo en funcionamiento	< 24 W máx.
Consumo en espera	< 2 W
Dimensiones (An x Al x Pr)	379.4 x 338.9 x 172.8 mm
Peso neto	2.2 kg
Contenido del paquete	Monitor, cable de alimentación, cable VGA, cable de audio, manual de usuario, garantía limitada
Limpieza recomendada	Paño seco y suave; no usar disolventes
Normas de certificación	UL/CUL, FCC, CE

Preguntas frecuentes - L1431W DGM

¿Cómo ajustar el brillo de la pantalla?

Presione el botón Menú para acceder al OSD, luego use las teclas + y - para seleccionar BRILLO y ajuste el valor.

¿Qué hacer si la pantalla permanece negra?

Verifique que el monitor no esté en modo de ahorro de energía (presione una tecla o mueva el mouse). Asegúrese de que el cable de alimentación y el cable VGA estén correctamente conectados y que los pines no estén dañados.

¿Cómo limpiar la pantalla LCD?

Use un paño seco y suave. Nunca use disolventes como diluyente, alcohol o benceno.

¿Qué resolución máxima puedo usar?

La resolución máxima es de 1280x800 píxeles (WXGA) a 60 Hz. Use esta resolución para una imagen óptima.

¿Cómo conectar el sonido?

Conecte el cable de audio suministrado entre la salida de audio de su computadora y la entrada de audio del monitor. El volumen se ajusta mediante el control de volumen de su PC.

¿Cuál es el consumo eléctrico del monitor?

El consumo en funcionamiento es inferior a 24 W, y en espera inferior a 2 W.

¿Cómo restaurar los ajustes de fábrica?

En el menú OSD, seleccione RESTABLECER. Presione la tecla + para confirmar y restaurar los valores predeterminados.

¿Qué cables están incluidos en el paquete?

El paquete contiene un cable de alimentación, un cable VGA y un cable de audio. También se incluyen el monitor, el manual y la garantía.

¿Cómo navegar en el menú OSD?

Presione el botón Menú para abrir el OSD. Use las teclas + y - para navegar por las opciones, luego presione Menú nuevamente para confirmar. La tecla Auto aplica un ajuste automático.

¿Por qué el texto está borroso?

Asegúrese de que la resolución de la pantalla esté configurada en 1280x800 y que la frecuencia de actualización sea de 60 Hz. Use el ajuste automático presionando el botón Auto.

MANUAL DE USUARIO L1431W DGM

Noticia. 39
Informacion de Seguridad 39
Precaucion 39
Contenidos del Paquete 39
Instalacion de Hardware 40
Botones de control. 40
Menu de Modelo de OSD (Exhibition sobre la Pantalla). 41
SolutiOn de Problemas. 42
Tiempo apoyado. 42
Especialcación 43

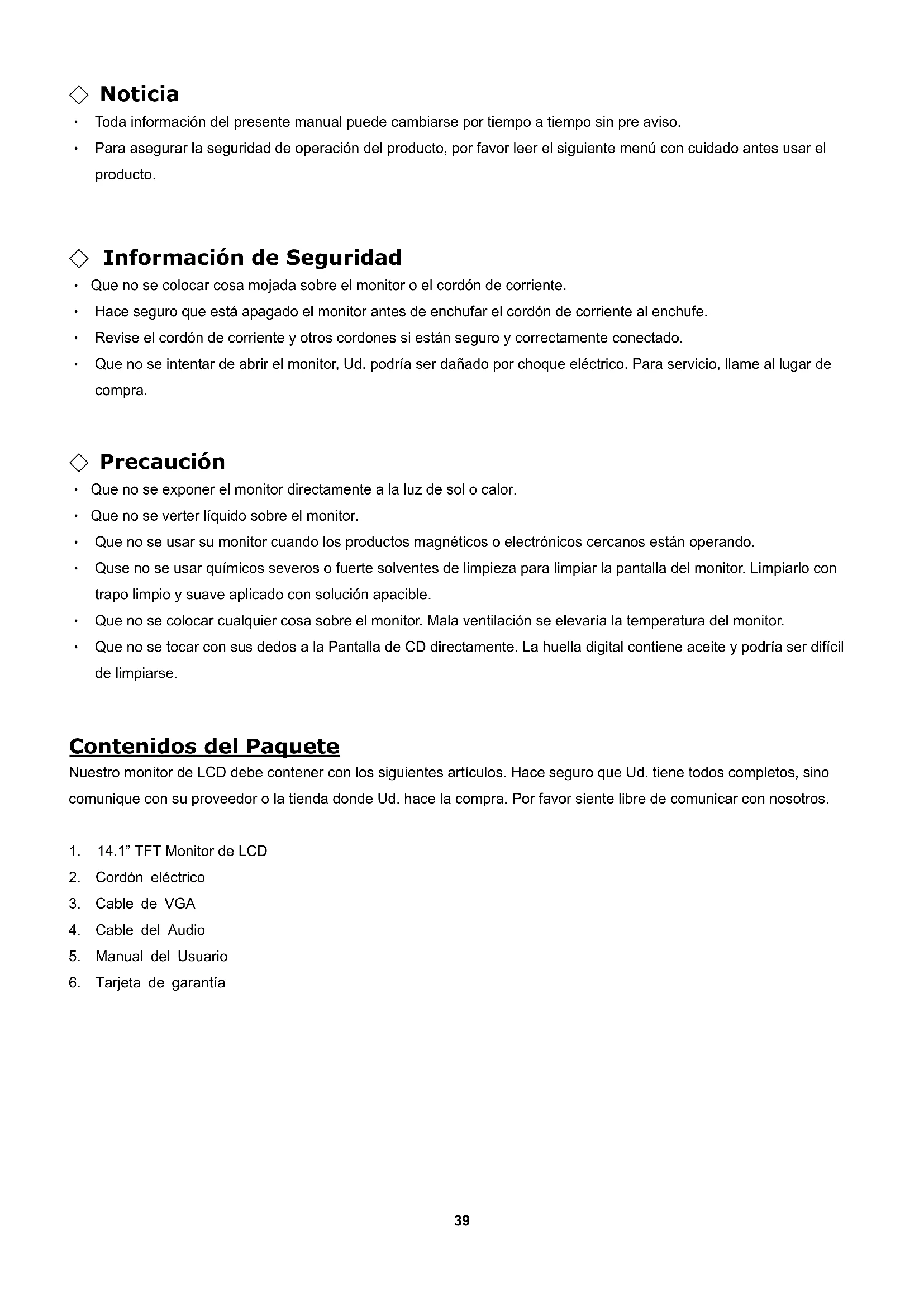

Noticia

• Toda informacion del presentemanualpuede cambiarse por tiempo a tiempo sin preaviso.
• Para asegurar la seguridad de operation del producto, por favor leer el siguientes menu con cuidado antes usar el producto.

Información de Seguidad

• Que no se colocar casa mojada sobre el monitor o el cordón de corriente.
• Hace seguro que está apagado el monitor antes de enchufar el cordón de corriente al enchufe.
  Revise el cordón de corriente y otros cordones si está seguro y correctamente connectado.
• Que no se intentar deAbrir el monitor, Ud. poderia ser dañado por什麽 electrico. Para serviceo, Iame al lugar de compra.

Precaución

• Que no se exponer el monitor directamente a la luz de sol o calor.
• Que no se verter liquido sobre el monitor.
• Que no se usa su monitor cuando los produits magnéticos o electrónicos cercanos está operando.
• Quse no se usa químicos severos o fuerte solventes de limpieza para limpar la pantalla del monitor. Limpiarlo con trapo limpio y suave aplicado con solución apacible.
• Que no se colocarrialquercosa sobre el monitor. Mala ventilacionselevarla la temperatura del monitor.
• Que no se tocar con sus dedos a la Pantalla de CD directamente. La huella digital contiene aceite youlda ser dificil de limpiarse.

Contenidos del Paquete

Nuestro monitor de LCD de be contener con los seguides articulos. Hace seguro que Ud. tene todos completos, sino comunique con su proveedor o la tienda donte Ud. hace la compra. Por favor siente libre de comunicar con nosotros.

1. 14.1" TFT Monitor de LCD
2. Cordon electrico
3. Cable de VGA
4. Cable del Audio
5. Manual del Nombre
6. Tarjeta de garantía

Instalación de Hardware

Cuidado con su monitor de LCD, es muy exquisito pero fácil de romperse. Apagar el corriente de LCD y de PC antes de colocarlo. Sigue nuestra instalacion bajo para.

Entrada

AC Input: Para la connexion del cabo electrico.

Puerto VGA: Para la connexion con el cabo de signal D-Sub de 15 pinzas.

Audio In: Este puede ser connectado con PC audio-out connectador de��o de sonido.

Botones de control

Hay 5 teclas para que el usuario instale el monitor, incluyendo "Ajuste Auto", "Menu OSD ", "Energía Eléctrica", "Ajuste < - > ", "Ajuste < + > ". Las siguientes descripciónes forman la introduccion a estas teclas.

A Funcion del Boton SeLECTIONAR: Este boton lo permite a Ud. selec tionar las funconces de control arriba en el OSD. Tecla caliente: Oprimir este boton para aplicar la programacion del monitor en forma automatica.

Menu (Función)--

M Funcion Boton seleccionar: Este boton lo permite a Ud. seleccionar las funeciones de control en el OSD.

Tecla caliente: Oprimir este botón para tener un asomado menu OSD.

Prendido: Prende y apaga el LCD. Con el prendido, la luz se pone verde y el modo Standby queda de color naranja.

Ajuste < - > : Disminuir de valor de option en el menu OSD.

• Ajuste < + > : Aumentar de valor de option en el menu OSD.

Menu de Modelo de OSD (Exhibisión sobre la Pantalla)

1. Se le ruega ajustar el volumen de su altovoz con el icono de control de volumen del altovoz de su PC.
   2.Favor notar que el sonido continua cuando su monitor está apagado. Para apagar, favor apagar su PC o poner en mudo al icono de control de volumen del altovoz.
2. Oprimir el botón OSD para tener acceso al menu y oprimir el botón Augento/Disminución para ajustes.

BRIGHTNESS	Modificar la iluminosidad de la exhibición
CONTRAST	Modificar la diferencia entre la luz y la área oscura
PHASE	Modificar la fase de PLL
CLOCK	Modificar la Frequencia de PLL
H-POSITION	Modificar la posición horizontal de la exhibición
V-POSITION	Modificar la posición vertical de la exhibición
RESET	Hacer volver la organización por defecto
COLOR TEMPERATURE	Modificar el color de temperatura
RED	Modificar el color rojo de temperatura
GREEN	Modificar el color verde de temperatura
BLUE	Modificar el color azul de temperatura
LANGUAGE	Selecciónar la exhibición de lenguajes del menu de OSD.
MISCELLANEOUS	El “No” se llevaría a Ud. a partir del menu. El “Yes” llevaría a Ud. al submenu del menu de miscelaneos
EXIT OSD	Reservar yEAR

MISCELANEOS

RETURN	Volver al menu principal
OSD H-POSITION	Modificar la posición horizontal de OSD
OSD V-POSITION	Modificar la posición vertical de OSD
OSD DURATION	Modificar la regulación del menu de OSD
AUTO COLOR	Modificar el color automaticamente

Soluciones de Problemas

Hace seguro que su monitor está bien instalado, si Ud. haencionado qualquier problemas del uso sobre este producto.

' Que no hay dibujo sobre la pantalla.

Revise:

1. Modo de restravacion de energia. Apretarrialquier teclay mover el raton para desactivar el modo.
2. Las pines del conectador de cable seal. Si tuviera pines doblados o perdidos, consultar el lugar de compra.

^ Characterística de mira muy oscuro o muy brillante

Revise: Usando el Menu de OSD para modifier la iluminosidad.

Para cuando su monitor debe ser modificado?

Revise: Si fueracaeado la fecuencia de resolution.

. El Texto aparece sobre la pantalla no está claro.

Revise: Hace seguro que la resolution o el alcance de refrescar corresponder al Modo de

Exhibition.

Tiempo apoyado

Modo de Exhibisión
Resolución Frecuencia escandir vertical(Hz) Frecuencia escandir horizontal(KHz)
640x480	59.94	31.47
800x600	56.25	35.16
800x600	60.32	37.88
1024x768	60.00	48.36
1280x800	59.81	49.702

Especification

Panel de LCD	Tipo Angulo de Vista Proportion de Contraste Brillantez Tiempo de Reación(Tr+Tf) Colores de Exhibisión Resolución Max. Pixel de Tirar	Panel de LCD de 14.1 TFT Activa Matricular H:90°, V:55° 350:1 (Tipico) 200 (Tipico) 16 ms 262K colors (color real) 1280X800(WXGA) 0.237mm(H)x0.237mm(V)
Signos input	VGA VGA compatible análogo	RGB Compuesto sync apoyado
Compatibility	PC	Hasta 1280×800@60Hz (No-entreface)
Conector	VGA Audio Energía electrónica	D-sub 15-pinzas Jaque de Fono Stereo Input A/C
Energía electrónica	Voltage Consumo Modo de economía de energia electrónica	Incorporada fuente universal de energia electrónica: 100-240 VAC, 50/60 Hz Activo < 24 Watt Max. Standby < 2 Watt
Altavoz Interno		Altavoz × 2
Entreface Usuario	Indicador LED Activo - Verde Standby - Naranja
Condición de operación	Temperatura Humedad	Operación: 5°C a 40°C 20% ~ 80% R.H.
Dimensiones	Físicas	379.4 mm(A) × 338.9 mm(A) × 172.8 mm(F)
Peso neto		2.2 Kg
DDC		DDC2B
Administración de energia electrónica		VESA DPMS
Replamento (Certificaciones)		UL/CUL, FCC, CE
