L1431W - Monitor DGM - Gratis gebruiksaanwijzing en handleiding

Producttype	LCD-monitor 14.1" TFT
Schermgrootte	14.1 inch (diagonaal)
Maximale resolutie	1280 x 800 pixels (WXGA)
Beeldverhouding	16:10
Beeldschermtechnologie	Active Matrix TFT
Helderheid	200 cd/m² (typisch)
Contrastratio	350:1 (typisch)
Responstijd	16 ms (Tr+Tf)
Kijkhoek (horizontaal / verticaal)	90° / 55°
Weergeefbare kleuren	262.000 (True Color)
Pixelafstand	0,237 mm (H) x 0,237 mm (V)
Aansluitingen	VGA (D-sub 15 pins), audio-ingang (stereo-aansluiting)
Ingebouwde luidsprekers	2 x luidsprekers
Voeding	100-240 V AC, 50/60 Hz (universeel ingebouwd)
Stroomverbruik (werking)	< 24 W max.
Stroomverbruik (stand-by)	< 2 W
Afmetingen (B x H x D)	379,4 x 338,9 x 172,8 mm
Netto gewicht	2,2 kg
Inhoud van de verpakking	Monitor, stroomkabel, VGA-kabel, audiokabel, gebruikershandleiding, beperkte garantie
Aanbevolen reiniging	Droge, zachte doek; geen oplosmiddelen gebruiken
Certificeringsnormen	UL/CUL, FCC, CE

Veelgestelde vragen - L1431W DGM

Hoe stel ik de helderheid van het scherm in?

Druk op de Menu-knop om het OSD te openen, gebruik dan de + en - toetsen om BRIGHTNESS te selecteren en pas de waarde aan.

Wat te doen als het scherm zwart blijft?

Controleer of de monitor niet in energiebesparende modus staat (druk op een toets of beweeg de muis). Zorg ervoor dat de stroomkabel en de VGA-kabel correct zijn aangesloten en dat de pinnen niet beschadigd zijn.

Hoe reinig ik het LCD-scherm?

Gebruik een droge, zachte doek. Gebruik nooit oplosmiddelen zoals thinner, alcohol of benzine.

Welke maximale resolutie kan ik gebruiken?

De maximale resolutie is 1280x800 pixels (WXGA) bij 60 Hz. Gebruik deze resolutie voor een optimaal beeld.

Hoe sluit ik het geluid aan?

Sluit de meegeleverde audiokabel aan tussen de audio-uitgang van uw computer en de audio-ingang van de monitor. Het volume wordt geregeld via de volumeregeling van uw pc.

Wat is het stroomverbruik van de monitor?

Het stroomverbruik tijdens gebruik is lager dan 24 W, en in stand-by lager dan 2 W.

Hoe herstel ik de fabrieksinstellingen?

Selecteer in het OSD-menu RESET. Druk op de +-toets om te bevestigen en de standaardinstellingen te herstellen.

Welke kabels zijn inbegrepen in de verpakking?

De verpakking bevat een stroomkabel, een VGA-kabel en een audiokabel. De monitor, de handleiding en de garantie zijn ook inbegrepen.

Hoe navigeer ik door het OSD-menu?

Druk op de Menu-knop om het OSD te openen. Gebruik de + en - toetsen om door de opties te bladeren en druk opnieuw op Menu om te bevestigen. De Auto-knop past een automatische aanpassing toe.

Waarom is de tekst wazig?

Zorg ervoor dat de schermresolutie is ingesteld op 1280x800 en dat de verversingsfrequentie 60 Hz is. Gebruik de automatische aanpassing door op de Auto-knop te drukken.

GEBRUIKSAANWIJZING L1431W DGM

Opmerking. 51
Veiligheidsinformatie 51
Voorzorgen 51
Verpakkingsinhoud. 51
Hardware installation 52
Controleknuppen 52
OSD (op-schem weergave) menu modus 53
Problemen oplossen 54
Ondersteunde tijdopneming. 54
Specificatie. 55

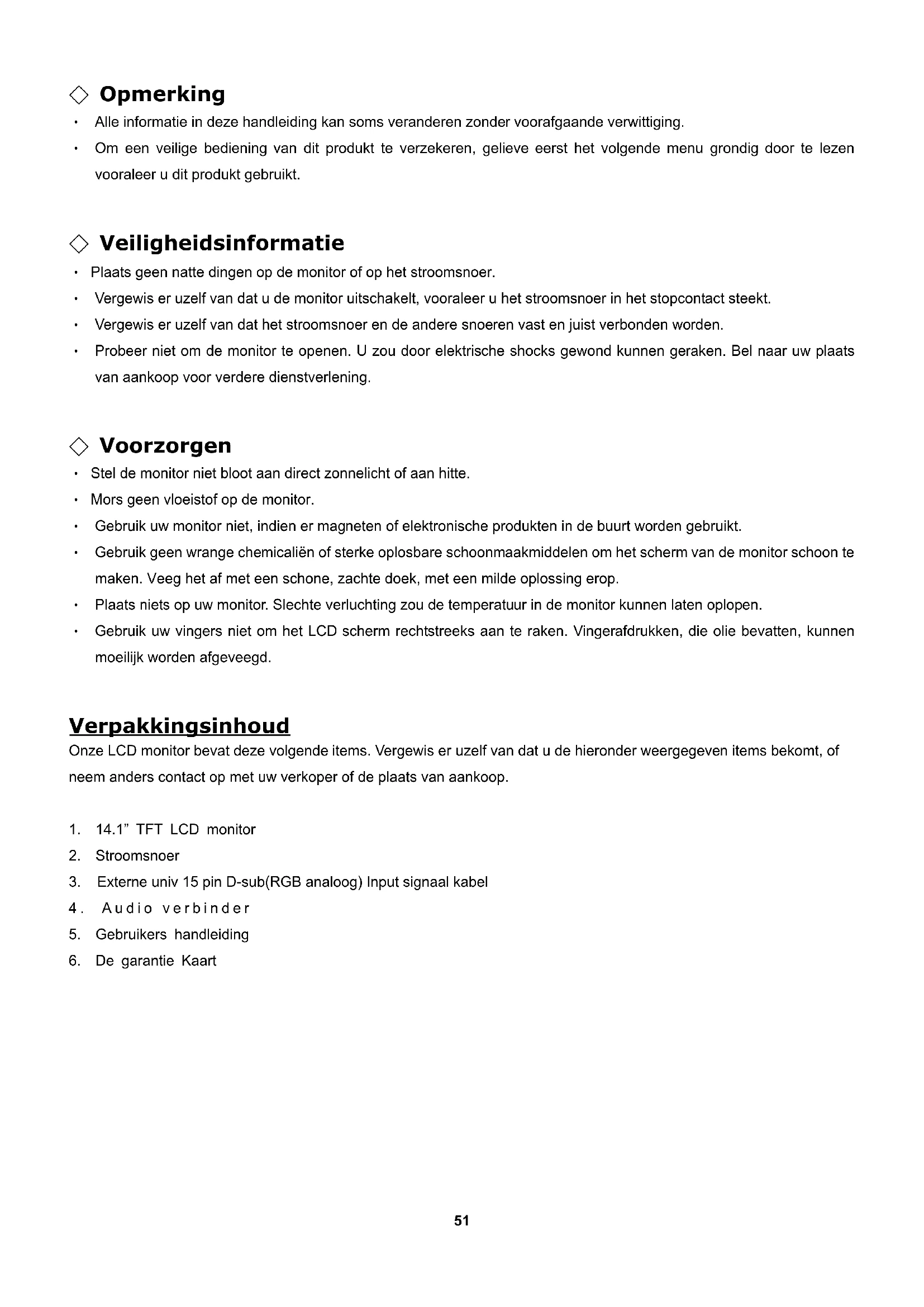

Opmerking

• Alle informatatie in deze handleiding kan soms veranderen zonder voorafgaande verwittiging.
• Om een veilige bediening van dit produit te verzekeren, gelieve eerst het volgende menu grondig door te lezen vooraleer u dit produit gebruikt.

Veiligheidsinformatie

• Plaats geen natte dingen op de monitor of op het stroomsnoer.
  Vergewis er uzelf van dat u de monitor uitschakelt, Vooraleer u het stroomsnoer in het stopcontact steekt.
  Vergewis er uzelf van dat het stroomsnoer en de andere snoeren vast en juist verbonden worden.
• Probeer nicht om de monitor te openen. U zou door elektrische shocks gewond{kennen geraken. Belaar uwplaats van aankoop voor verdere Dienstverlening.

Voorzorgen

• Stel de monitor Niet bloot aan direct zonnelicht of aan hitte.
  Mors geen vloeistof op de monitor.
• Gebruik uw monitor Niet, indien er magneten of elektronische Produkten in de buurt worden gebruikt.
• Gebruik geen wrange chemicalien of sterke oplosbare schoonmaakmiddelen om het scherm van de monitor schoon te make. Veeg het af met een schone, zachte doeK, met een milde oplossing erop.
• Plaats niets op uw monitor. Slechte verluchting zou de temperatuur in de monitor+kennen latent oplopen.
• Gebruik uw vingers Niet om het LCD schermrechtstreeks aan te raken. Vingerafdrukken, die olie bevatten, können moeilijk worden afgeveegd.

Verpakkingsinhoud

Onze LCD monitor bevat deze volgende items. Vergewis er uzelf van dat u de hieronder weergegeven items gekomt, of neem anders contact op met uw verkoper of deplaats van aankoop.

1. 14.1" TFT LCD monitor
2. Stroomsoer
3. External univ 15 pin D-sub(RGB analogoog) Input signal kabel
4. Audio verbinder
5. Gebruikers handleding
6. De garantie Kaart

Hardware installment

Wees voorzichtig met uw LCD monitor, het isiets heel aardig, maar het kan ook snel stukraken. Schakel de stroom van de LCD en de computer uit vooraleer u het instelt. Volg unsere installmentie stap per stap op.

Input

Audio in : dit kan verbonden worden met de computer audio-uit verbinder van de geluidsbron.

VGA POORT : dit kan verbonden worden met de D-Sub 15 pin signalkabel.

AC input: dit is om het stroomsnoer te verbinden.

Controleknoppen

Er zijn 5 toetsen voor de gebruiker om de monitor in te stellen, met inbegrip van "Auto Adjust", "OSD menu", "Power", "Adjust < - > ", "Adjust < + > ". De volgende beschrijvingen leggen de functies van deze toetsenuit.

Auto Adjust (functie)--

A Functie selecteer knop: dele knop laat u toe de controle functies bovenaan in de OSD te selecteren.

Sneltoets: druk op deze knop om de instellingen van de monitor automatisch toe te passen.

Menu (functie)--

M Functie seleetear knop: deze knop laat u toe de controle functies onderaan in de OSD te selecteren.

Sneltoets: druk op deze knop om een opspringend OSD menu te bekomen.

Stroom: schakel de LCD stroom aan en uit. Indien de stroom aanstaat, dan is hetlicht groen.

Stand-by zal orangje zich.

• Adjust < -> : verminder de optie waarde in het OSD menu.
• Adjust < + > : vermeerder de optie waarde in het OSD menu.

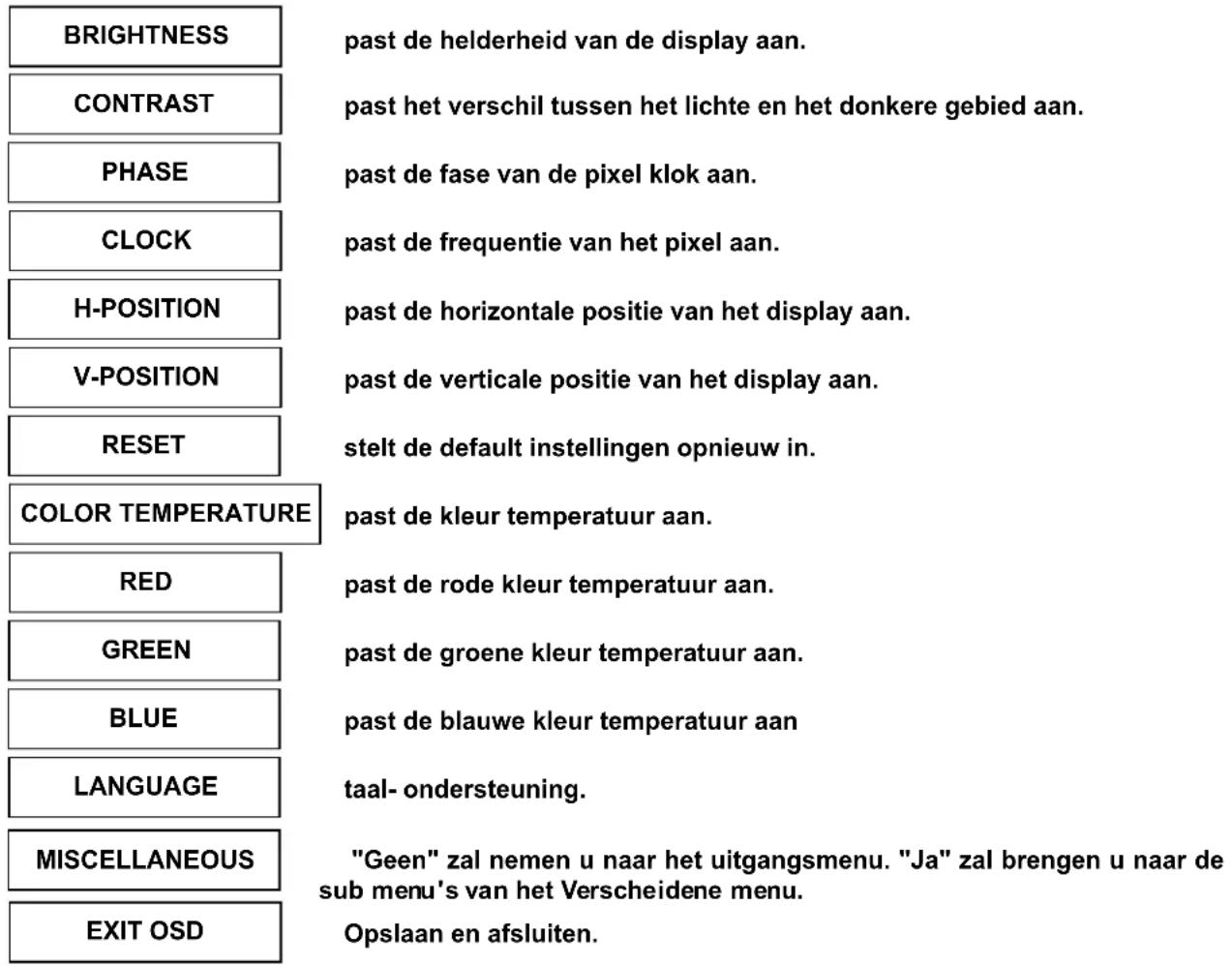

OSD (Op-schem weergave) menu modus

1. Gelieve het volume van uw luidspreker aan te passen via het luidspreker volume controle pictogram van uw computer.
2. Gieve op te merken dat het geluid zal blijven verder spelen indien uw monitor uitstaat. Om het uit te schakelen, gieve uw computer uit te schakelen of verstom het luidspreker volume pictogram.
3. Druk op de OSD knop om het menu binnen te gaan, en druk op de toename/afname knop voor een aanpassing.

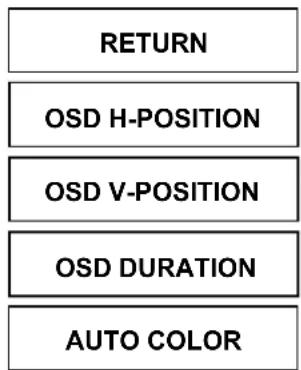

Allerlei

terugkerenaarhethoofdmenu.

past de horizontally positie van het OSD aan.

past de verticale positie van het OSD aan.

past de tijdopneming van het OSD menu aan.

past de kleur automatisch aan.

Problemen oplossen

Vergewis er uzelf van dat de monitor waar behoren werk geinstalleerd, als u enige problemen bent tegegenekomenijdens het gebruik van dit produit.

Er is geen Foto op het scherm.

Gana: 1. Stroom besparingsmodus. Druk op eender welke toets en beweeg de muis om de modusuit te schakelen.

1. Signaal kabel verbindingspinnen. Indien er gebogen of ontbrekende pinnen zich, raadpleeg dan uwplaats van aankoop.

Karakters, die te donker of te Licht uitschijnen

Ga na: gebruik het OSD menu om de helderheid aan te passen.

Wannerzaluw monitoraangepastworden?

Gana: als de resolutie of de frequentie worden veranderd.

. De tekst, die op het scherm verschijnt is Niet duidelijk.

Gana: vergewis er uzelf van dat de resolutie of het vernieuwingstempo overeenkomen met de weergave modus.

Ondersteunde tijdopneming

Display Mode
Resolution Vertical	Scanning Frequency(Hz) Horizontal	Scanning Frequency(KHz)
640x480	59.94	31.47
800x600	56.25	35.16
800x600	60.32	37.88
1024x768	60.00	48.36
1280x800	59.81	49.70
LCD panel	Type Kijkhoek Contrast verhouding Helderheid Antwoordtijd Tijd (Tr+Tf) Weergave kleuren Max resolutie Pixel Pitch	14.1 inch TFT Actieve matrix LCD display H: 90°, V: 55° 350:1 (Typisch) 200 cd/m² (Typisch) 16 ms 262K kleuren (Echte kleur) 1280 X 800 (WXGA) 0.237mm (H) x 0.237mm (V)
Input Signals	VGA	VGA compatibel analogog RGB samengestelde sync ondersteund
Compatibility	Computer Tot 1280 X 800 @ 60Hz toe (Niet-opengewerkt)
Verbinder	VGA Audio Stroom	D-sub 15-pinnen Stereo telefoon A/C input
Stroom	Voltage Verbruik Stroom besparingsmodus	Ingebouwde universele stroomvoorraad: 100-240 VAC, 50/60 Hz Actief < 24 Watt max. Standby < 2 Watt
Interne luidspreker	Luidspreker x 2
Gebruiker interface	LED indicator Actief -	groen Standby - oranje
Bedieningsvoorwaarden	Temperatuur Vochtigheid	Bediening:5°C tot 40°C 20% ~ 80% R.H.
Afmetingen	Fysiek 379.4 mm (B) x 338.	9 mm (H) x 172.8 mm (D)
Netto gewicht		2.2 Kg
DDC		DDC2B
Stroombeeer		VESA DPMS
Regulatie (Certificates)	UL/CUL, FCC, CE
