GEBRUIKSAANWIJZING L1531W DGM

Opmerking. 51
Veiligheidsinformatie 51
Voorzorgen. 51
Verpakkingsinhoud. 51
Hardware installation 52
Controleknuppen 52
OSD (op-schem weergave) menu modus 53
Problemen oplossen 54
Ondersteunde tijdopneming. 54
Specificatie. 55

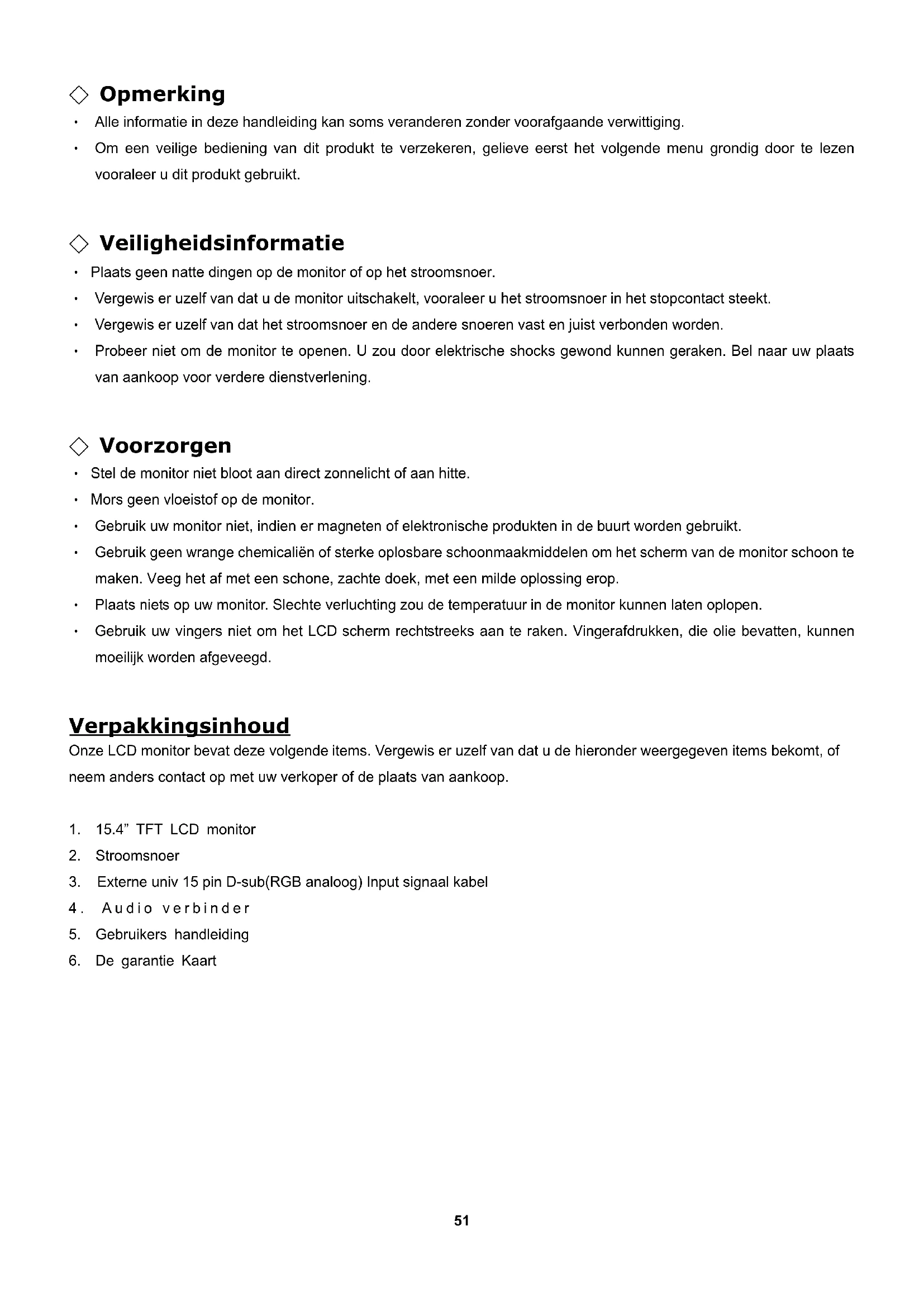

Opmerking

• Alle informatatie in deze handleiding kan soms veranderen zonder voorafgaande verwittiging.
• Om een veilige bediening van dit produit te verzekeren, gelieve eerst het volgende menu grondig door te lezen vooraleer u dit produit gebruikt.

Veiligheidsinformatie

• Plaats geen natte dingen op de monitor of op het stroomsnoer.
  Vergewis er uzelf van dat u de monitor uitschakelt, Vooraleer u het stroomsnoer in het stopcontact steekt.
  Vergewis er uzelf van dat het stroomsnoer en de andere snoeren vast en juist verbonden worden.
• Probeer nicht om de monitor te openen. U zou door elektrische shocks gewond{kennen geraken. Belaar uwplaats van aankoop voor verdere Dienstverlening.

Voorzorgen

• Stel de monitor Niet bloot aan direct zonnelicht of aan hitte.
  Mors geen vloeistof op de monitor.
• Gebruik uw monitor Niet, indien er magneten of elektronische Produkten in de buurt worden gebruikt.
• Gebruik geen wrange chemicalien of sterke oplosbare schoonmaakmiddelen om het scherm van de monitor schoon te make. Veeg het af met een schone, zachte doeK, met een milde oplossing erop.
• Plaats niets op uw monitor. Slechte verluchting zou de temperatuur in de monitor konnen lately oplopen.
• Gebruik uw vingers Niet om het LCD scherm rechtstreeks aan te raken. Vingerafdrukken, die olie bevatten, können moeilijk worden afgeveegd.

Verpakkingsinhoud

Onze LCD monitor bevat deze volgende items. Vergewis er uzelf van dat u de hieronder weergegeven items gekomt, of neem anders contact op met uw verkoper of deplaats van aankoop.

1. 15.4" TFT LCD monitor
2. Stroomsoer
3. External univ 15 pin D-sub(RGB analogoog) Input signal kabel
4. Audio verbinder
5. Gebruikers handleding
6. De garantie Kaart

Hardware installment

Wees voorzichtig met uw LCD monitor, het isiets heel aardig, maar het kan ook snel stukraken. Schakel de stroom van de LCD en de computer uit vooraleer u het instelt. Volg unsere installmentie stap per stap op.

Input

Audio in : dit kan verbonden worden met de computer audio-uit verbinder van de geluidsbron.

VGA POORT : dit kan verbonden worden met de D-Sub 15 pin signalkabel.

AC input: dit is om het stroomsnoer te verbinden.

Controleknoppen

Er zijn 5 toetsen voor de gebruiker om de monitor in te stellen, met inbegrip van "Auto Adjust", "OSD menu", "Power", "Adjust < - > ", "Adjust < + > ". De volgende beschrijvingen leggen de functies van deze toetsenuit.

Auto Adjust (functie)--

A Functie selecteer knop: dele knop laat u toe de controle functies bovenaan in de OSD te selectoren.

Sneltoets: druk op deze knop om de instellingen van de monitor automatisch toe te passen.

Menu (functie)--

M Functie seleetear knop: deze knop laat u toe de controle functies onderaan in de OSD te selecteren.

Sneltoets: druk op deze knop om een opspringend OSD menu te bekomen.

Stroom: schakel de LCD stroom aan en uit. Indien de stroom aanstaat, dan is hetlicht groen.

Stand-by zal orangje zich.

• Adjust < -> : verminder de optie waarde in het OSD menu.
• Adjust < + > : vermeerder de optie waarde in het OSD menu.

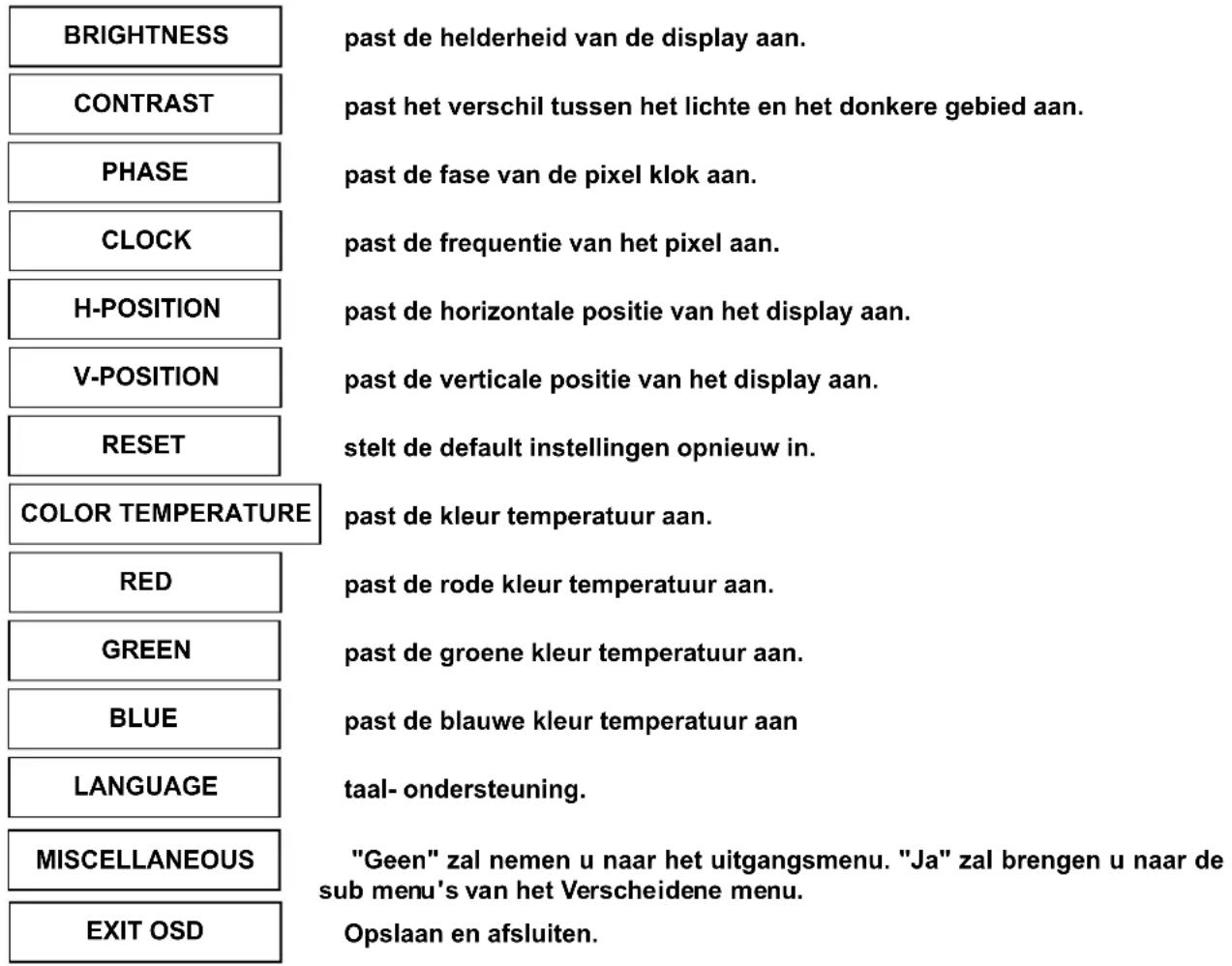

OSD (Op-schem weergave) menu modus

1. Gelieve het volume van uw luidspreker aan te passen via het luidspreker volume controle pictogram van uw computer.
2. Gieve op te merken dat het geluid zal blijven verder spelen indien uw monitor uitstaat. Om het uit te schakelen, gieve uw computer uit te schakelen of verstom het luidspreker volume pictogram.
3. Druk op de OSD knop om het menu binnen te gaan, en druk op de toename/afname knop voor een aanpassing.

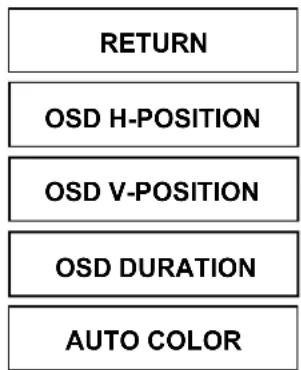

Allerlei

terugkeren maar het hoofdmenu.
past de horizontale positie van het OSD aan.
past de verticale positie van het OSD aan.
past de tijdpneming van het OSD menu aan.
past de kleur automatisch aan.

Problemen oplossen

Vergewis er uzelf van dat de monitor waar behoren werk geinstalleerd, als u enige problemen bent tegegenekomenijdens het gebruik van dit produit.

Er is geen Foto op het scherm.

Ga na: 1. Stroom besparingsmodus. Druk op eender welke toets en beweeg de muis om de modusuit te schakelen.

1. Signaal kabel verbindingspinnen. Indien er gebogen of ontbrekende pinnen zich, raadpleeg dan uwplaats van aankoop.

Karakters, die te donker of te Licht uitschijnen

Ga na: gebruik het OSD menu om de helderdeid aan te passen.

Wannerzaluw monitoraangepastworden?

Ga na: als de resolutie of de frequentie worden veranderd.

. De tekst, die op het scherm verschijnt is Niet duidelijk.

Gana: vergewis er uzelf van dat de resolutie of het vernieuwingstempo overeenkomen met de weergave modus.

Ondersteunde tijdopneming

Display Mode
Resolution	Vertical Scanning Frequency (Hz)	Horizontal Scanning Frequency (KHz)
640x480	59.94	31.47
800x600	56.25	35.16
800x600	60.32	37.88
1024x768	60.00	48.36
1280x800	59.81	49.70
LCD panel	Type Kijkhoek Contrast verhouding Helderheid Antwoordtijd Tijd (Tr+Tf) Weergave kleuren Max resolutie Pixel Pitch	15.4 inch TFT Actieve matrix LCD display H: 130°, V: 100° 600:1 (Typisch) 220 cd/m² (Typisch) 28 ms 262K kleuren (Echte kleur) 1280 X 800 (WXGA) 0.2588mm (H) x 0.2588mm (V)
Input Signals	VGA	VGA compatibel analogoog RGB samengestelde sync ondersteund
Compatibility	Computer Tot 1280 X 800 @ 60Hz toe (Niet-opengewerkt)
Verbinder	VGA Audio Stroom	D-sub 15-pinnen Stereo telefoon A/C input
Stroom	Voltage Verbruik Stroom besparingsmodus	Ingebouwde universele stroomvoorraad: 100-240 VAC, 50/60 Hz Actief < 24 Watt max. Standby < 2 Watt
Interne luidspreker	Luidspreker x 2
Gebruiker interface	LED indicator Actief	groen Standby - orangje
Bedieningsvoorwaarden	Temperatuur Vochtigheid	Bediening:5°C tot 40°C 20% ~ 80% R.H.
Afmetingen	Fysiek	357 mm (B) x 324 mm (H) x 170 mm (D)
Netto gewicht		2.2 Kg
DDC		DDC2B
Stroombeeer		VESA DPMS
Regulatie (Certificates)	UL/CUL, FCC, CE
