BEDIENUNGSANLEITUNG L1531W DGM

Hinweise 27
Sicherheitsvorkehrungen 27
Zu beachesen 27
Verpackungsinhalt. 27
Hardware-Installation 28
Befehlstaten 28
OSD-Menu-Modus (Anzeige auf dem Bildschirm) 29
Fehlersuche 30
Unterstutzes Timing 30
Spezifikationen 31

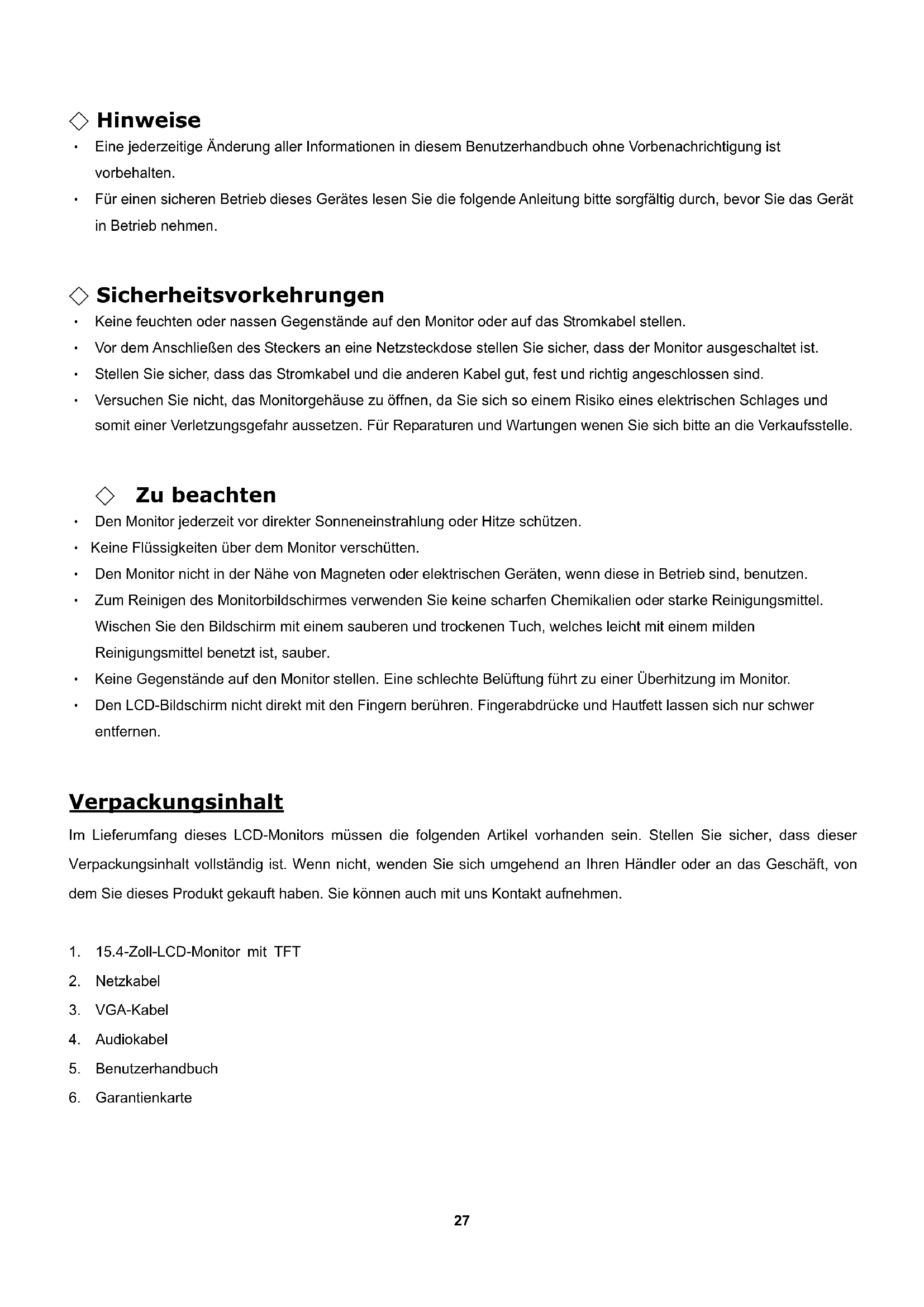

Hinweise

• Eine jederzeitige Änderung aller Informationen in dieser Benutzerhandbuch ohne Vorbenachrichtigung ist vorbehalten.
• Für einen sicheren Betrieb diesen Gerätes lesen Sie die folgende Anleitungitte sorgfältig durch, bevor Sie das Gerät in Betriebnehmen.

Sicherheitsvorkehrungen

Keine feuchten oder nassen Gegenstände auf den Monitor oder auf das Stromkabel stellen.
Vor dem Anschlieben des Steckers an eine Netzsteckdose stellen Sie safer, dass der Monitor ausgeschelt ist.
- Stellen Sie sicher, dass das Stromkabel und die anderen Kabel gut, fest und richtig angeschlossen sind.
- Versuchen Sie nicht, das Monitorgehäuse zu öffnen, da Sie sich so einem Risiko eines elektrischen Schlages und damit einer Verletzungsgefahr aussetzen. Für Reparaturen und Wartungenalen Sie sichitte an die Verkaufsstelle.

Zu beachten

• Den Monitor jederzeit vor direkter Sonneneinstrahlung oder Hitze schützen.
• Keine Flüssigkeiten über dem Monitor verschüttten.
• Den Monitor nicht in der Höhe von Magneten oder elektrischen Geräten, wenn diese in Betrieb sind, benutzen.
• Zum Reinigen des Monitorbildschirmes verwenden Sie keine scharfen Chemikalien oder starke Reinigungsmittel. Wischen Sie den Bildschirm mit einem sauberen und trockenen Tuch, welche leicht mit einem milden Reinigungsmittel benetzt ist, sauber.
  Keine Gegenstände auf den Monitor stellen. Eine schlechte Beluftung fuhrt zu einer Überhitzung im Monitor.
• Den LCD-Bildschirm nicht direkt mit den Fingern berühren. Fingerabrücke und Hautfett setzen sich nur schwer entfern.

Verpackungsinhalt

Im Lieferumfang these LCD-Monitors müssen die folgenden Artikel vorhanden sein. Stellen Sie sich, dass dieser Verpackungsinhalt vollständig ist. Wenn nicht, wenden Sie sich umgehend an ihren Handler oder an das Geschäft, von dem Sie these Produkte gekauft haben. Sie können auch mit uns Kontakt aufnehmen.

1. 15.4-Zoll-LCD-Monitor mit TFT
2. Netzkabel
3. VGA-Kabel
4. Audiokabel
5. Benutzerhandbuch
6. Garantienkarte

Hardware-Installation

Seien Sie vorsichtig beim Umgang mit diesen LCD-Monitor. Trotz seinem einzigarten Design kann er aber auch leicht beschädigt werden. Schalten Sie die Stromzufahr zum LCD-Bildschirm und zum PC aus, bevor Sie das Gerät aufstellen. Befolgen Sie den Installationsvorgang Schritt für Schritt.

Eingangsanschluß

AC Eingang : Dient dem Anschluss des Netzkabels.

VGA port : Hier kann das D-Bub 15-Pin Signalkabel angeschlossen werden.

Audio In: (Audio-Eingang) Zum Verbinden mit dem PC-Audio-Ausgangsanschluss (PC Audio Out) eines Soundgerätes.

Befehlstaten

Es gibt 5 Tasten die der Benutzer zum Einsatzen des Monitors benutzen kann, inklusive "Auto Einstellen", "OSD-MENU", "Netz", "Regeln < -> ", "Regeln < +> ". Die folgende Beschreibung stellt diese Tasten vor.

Auto Einstellen (Funktion)--

A Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen oben im OSD.

Hotkey: Drücken Sie diese Taste, um die Monitoreinstellung automatisch zu aktivieren.

Menu (Funktion)--

M Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen unter im OSD

Hotkey: Drücken Sie diese Taste, um das Pop-up OSD-MENU aufzurufen..

Netz: Schaltet die LCD Netzversorgung ein und aus. Wenn eingeschaltet, leuchtet das Licht grün, Standby wird orange angezeigt.

Regeln < - > : Verringert die Optionswerte des OSD-Menus.
+ Regeln < + > : Erhöht die Optionswerte des OSD-Menüs.

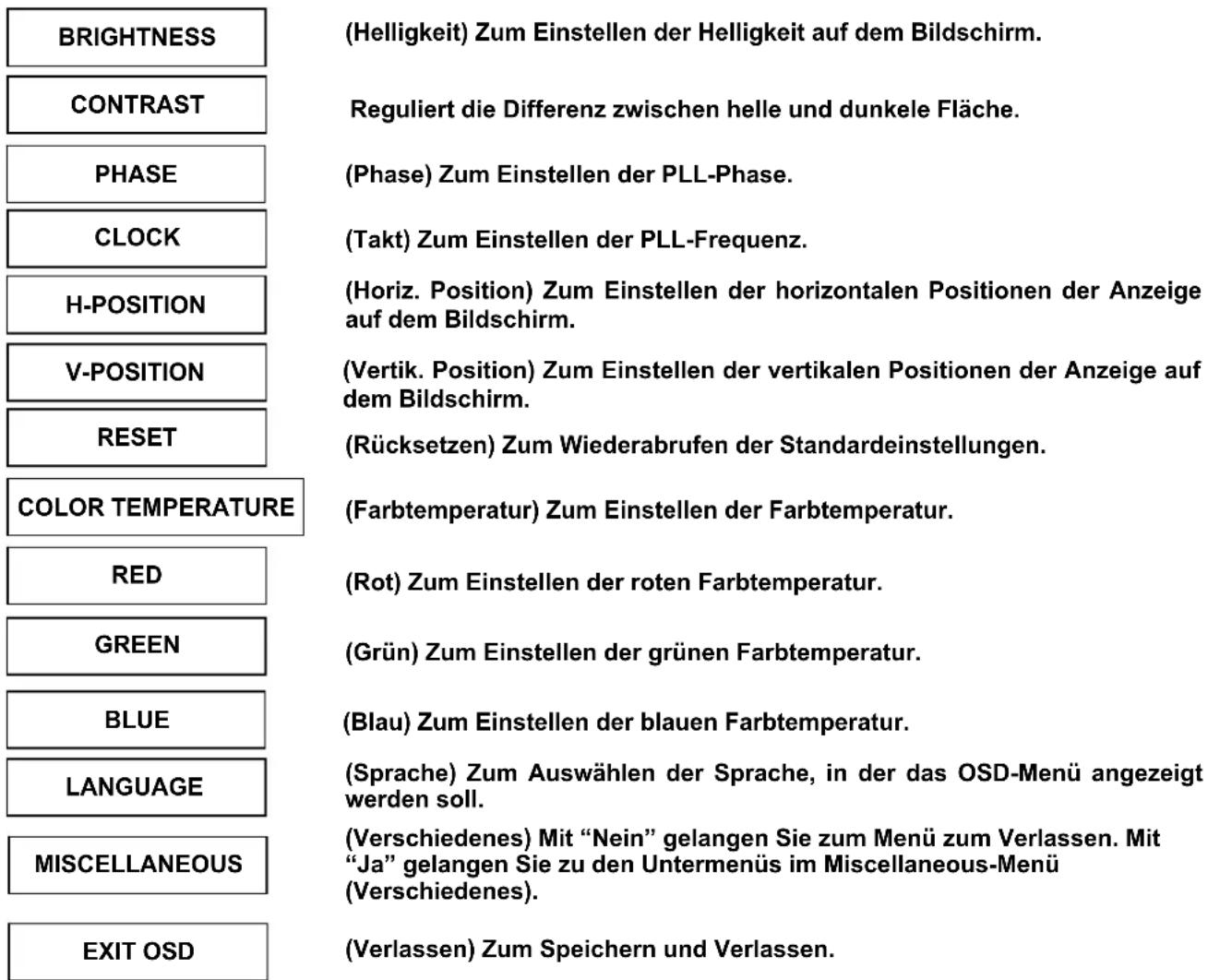

OSD-MENU-Modus (Anzeige auf dem Bildschirm)

1.Regeln Sie die Laufsprecherlautstärke über Ihr PC-Lautstärke-Kontrallesymbol.
2. Beachen Sie, dass der Sound auch bei ausgeschalteten Monitor aktiv ist, schalten Sie zum Beenden ihren PC aus oder deaktivieren Sie das Lautstärke-Kontrailsymbol.
3.Drucken Sie die OSD-Taste. Um auf das Menu zuzugreifen, und drucken Sie die Erhohen / Verringern Taste zum Einstellen.

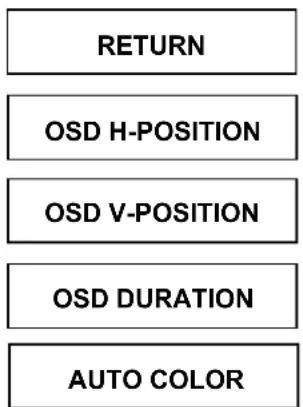

MISCELLANEOUS (VERSCHIEDENES)

(Zurück) Zum Zurückkehren zum Hauptmenu.

(Horiz. Position des OSD) Zum horizontalen Verschieben des OSD-Menus auf dem Bildschirm.

(Vertik. Position des OSD) Zum vertikalen Verschieben des OSD-Menus auf dem Bildschirm.

(OSD-Dauer) Zum Einstellen, wie lange das OSD-MENU auf dem Bildschirm angezeigt werden soll.

(Autom. Farbauswahl) Zum automatischen Einstellen der Farbe.

Fehlersuche

Falls Schwierigkeiten aufreten, stellen Sie wie nachstehend beschreibenben sicher, dass der Monitor richtig installiert wurde.

Der Bildschirm bleibt leer.

Nachprüfen:

1. Energiesparmodus. Zum Deaktivieren these Modus drucken Sie auf eine beliebige Taste oder bewegen Sie die Maus.
2. Anschlußpins des Steckers des Signalkabels. Falls Pins verbogen sind oder fehlen, wenden Sie sich an die Verkaufsstelle.

Die Zeichen erscheinen zu dunkel oder zu hell

Nachprüfen: Die Helligkeit im OSD-Menu einstellen.

Wann muss der Monitor eingestellt werden?

Nachprüfen: Die Auflösung oder die Freqenz abändern.

. Der Text entscheid unklar auf dem Bildschirm.

Nachprüfen: Sicherstellen, dass die Auflösung oder Aktualisierungsrate mit dem Anzeigemodus übereinstimmen.

Unterstützes Timing

Anzeigemodus
Auflösung	Vertk. Scan frequenz (Hz)	Horiz. Scan frequenz (KHz)
640x480	59.94	31.47
800x600	56.25	35.16
800x600	60.32	37.88
1024x768	60.00
1280x800	59.81	49.702

Spezifikationen

LCD Panel	Typ	15.4" TFT Active Matrix LCD Display
	Betrachtungswinkel	H:130°, V:100°
	Kontrastverhältnis	600:1 (Typisch)
	Helligkeit	220 cd/m² (Typisch)
	Reaktionszeit (Tr+Tf)	28 ms
	Darstellbare Farben	262K Farben(True Color)
	Max. Auflösung	1280X800(WXGA)
	Pixel Pitch	0.2588mm(H)x0.2588mm(V)
Eingangssignale	VGA VGA compatibles analog RGB Composite Sync unterstützt
Kompatibilität	PC Bis zu 1280X800@60Hz (zeilensprungfrei)
Anschlüsse	VGA	D-Sub 15-Pin
	Audio	Stereobuchse
	Power	A/C Eingang
Netz	Spannung	Integrierter Universal-Netzversorgung:100-240 VAC, 50/60 Hz
	Verbrauch	Aktiv < 24 Watt Max.
	Energiesparmodus	Standby < 2 Watt
Integrierte Laufsprecher		Loutsprecher x2
Benutzeroberfläche	LED-Anzeige Aktv - GrünStandby - Orange
Betriebsbedingungen	Temperatur	Betrieb: 5 to 40°C ℃
	Luftfeuchtigkeit	20% ~ 80% R.H.
Abmessungen	Physisch	357 mm(W) x 324 mm(H) x 170 mm(T)
Nettogewicht		2.2 Kg
DDC		DDC2B
Energieverwaltung		VESA DPMS
Zertifizierungen		UL/CUL, FCC, CE
