用户手册 L1531W DGM
注意事項. 9
安全事項. 9
警示 9
包装. 9
硬體安裝 10
控制按键介绍 10
OSD 视控模式 ..... 11
简易故障排除 12
支援顯示模式 12
产品规格表 13

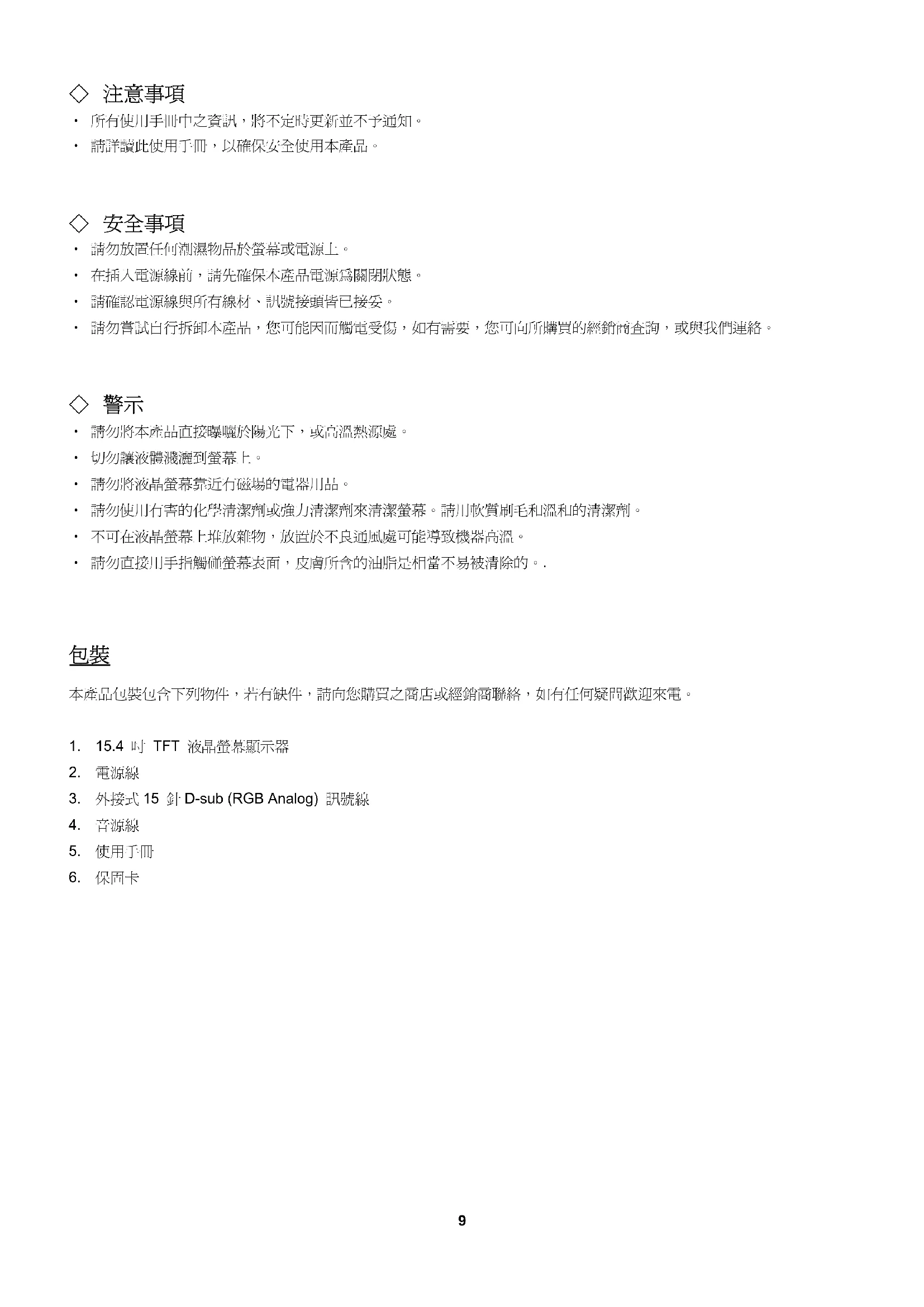

注意事項
所有使用手川中之資訊，將不定時更新並不予通知。
·請詳讀此使用手冊，以確保安全使用本產品。
安全事項
·請勿放置任何潮濕物品於螢幕或電源上。
- 在插入電源線前，請先確保本產品電源為關閉狀態。
·請確認電源線與所有線材、訊號接頭皆已接妥。
·請勿嘗試自行拆卸本產品，您可能因而觸電受傷，如有需要，您可向所購買的經銷商查詢，或與我們連絡。
警示
·請勿將本產品直接曝曬於陽光下，或高溫熱源處。
- 切勿讓液體潰潰到螢幕上。
·請勿將液晶螢幕鄰近有礦場的電器用品。
·請勿使用有告的化學清潔劑或強力清潔劑來清潔螢幕。請用軟質刷毛和溫和的清潔劑。
- 不可在液晶螢幕上堆放雜物，放置於不良通風處可能導致機器高溫。
·請勿直接用手指觸碰螢幕表面，皮膚所含的油脂是相當不易被清除的。
包装
本產品包裝包含下列物件，若有缺件，請向您購買之商店或經銷商聯絡，如有任何疑問歡迎來電。
- 15.4吋TFT液晶螢幕顯示器
- 電源線
- 外接式15針D-sub(RGB Analog)訊號線
- 音源線
- 使用手训
- 保冈卡
硬體安裝
請小心對待您的液晶螢幕，它是非常精緻的產品。在安裝前請務必先將液晶螢幕及電腦的電源關閉，以免發生危險。請依照指示一步一步地安裝。
輸入
電源埠：這裡用來連接電源。
電腦輸入埠：這裡用來連接D-Sub15孔VGA影像訊號線。
Audio In埠：這裡用來連接音源線。
控制按键介绍
本產品有5控制按键，包括"Auto Adjust", "OSD menu", "Power", "Adjust < -> ", "Adjust < +> ". 各控制按键之功能請詳見下列敘述：
自動調整（功能）--
A 功能選項按鍵：於 OSD 中爲向上選擇功能按鍵。
熱鍍：按此按键則本螢幕會自動調整設定。
Menu (功能)--
M 功能選項按鍵：於OSD[爲向下選擇功能按鍵。
熱鍵：按此按键則會立即顯示 OSD 功能目錄。
Power: 電源開關。當電源開啓時，指示燈的顯示為綠，待命狀態為橙色。
Adjust<->:OSD功能目錄下爲減少調整選項。
-
Adjust < + > : OSD 功能目錄下為增加調整選項。
-
請在電腦上調節喇叭音量。
- 請注意本產品電源為關閉時，聲音音量是仍爲開啓狀態。請關閉您的電腦電源，或關閉喇叭音量控制。
- 按下OSD键进入功能目錄，並按下-/+控制鍵以調整設定。
| BRIGHTNESS | 調整螢幕的亮度 |
| CONTRAST | 調整螢幕明暗的對比 |
| PHASE | 調整像素頻率的相位 |
| CLOCK | 調整像素的頻率 |
| H-POSITION | 調整螢幕左右的位置 |
| V-POSITION | 調整螢幕上下的位置 |
| RESET | 恢復出廠預設值 |
| COLOR TEMPERATURE | 調整色溫 |
| RED | 調整紅色色溫 |
| GREEN | 調整綠色色溫 |
| BLUE | 調整藍色色溫 |
| LANGUAGE | 語言支援 |
| MISCELLANEOUS | 其他 |
| EXIT OSD | 儲存設定及離開 |
MISCELLANEOUS
| RETURN | 返回主選項 |
| OSD H-POSITION | 調整螢幕左右的位置 |
| OSD V-POSITION | 調整螢幕上下的位置 |
| OSD DURATION | 調整 OSD 延遲時間 |
| AUTO COLOR | 自動調整螢幕顏色 |
簡易故障排除
確定您的螢幕以妥善安裝，如有下列問題：
沒有螢幕畫面？
檢查：1.是否已進入省電模式，按下任何一鍵或移動滑鼠來離開省電模式。
2. 言號接頭是否接妥，如有訊號針腳針頭斷裂，請聯絡經銷商。
影像看起来太暗或太亮？
檢查：進入OSD功能模式調整亮度。
·你該何時做調整？
檢查：常解析度頻率變更時。
·文字看不清楚？
檢查：是否設定為支援的顯示模式。
支援顯示模式
| Display Mode | ||
| Resolution Vertical Frequency (Hz) Horizontal Frequency (KHz) | ||
| 640x480 | 59.94 | 31.47 |
| 800x600 | 56.25 | 35.16 |
| 800x600 | 60.32 | 37.88 |
| 1024x768 | 60.00 | 48.36 |
| 1280x800 | 59.81 | 49.702 |
| 液晶面板 尺寸 | 15.4吋動態液晶 水平:130°,垂直:100° 600:1 (典型) 220 cd/m² (典型) 28毫秒 262K colors 1280X800(WXGA) 0.2588mm(H)x0.2588mm(V) | |
| 訊號輸入 | VGA | VGA類比裝置支援 RGB |
| 相容性 | PC | 最高支援 1280X800@60Hz |
| 連接線 | VGA 音源線 電源線 | D-sub 15針 立體聲音源 A/C輸入接頭 |
| 電源 電壓 | 耗電 省電模式 | 內建交流變壓器: 100-240 VAC, 50/60 Hz 作業中<24瓦(最大值) 待命<2瓦 |
| 內建揚聲器 | 揚聲器×2 | |
| 使用介面 | LED指示燈 | 作業巾 -綠色 待命 -橘色 |
| 作業環境 溫度 | 濕度 | 5℃~40℃ 20%~80% R.H. |
| 尺寸 | 實體 | 357mm(寬)×324 mm(長)×170 mm(深) |
| 淨重 | 2.2 Kg | |
| DDC | DDC2B | |
| 電源管理程式 | VESA DPMS | |
| 安規認證 | UL/CUL, FCC, CE | |
注意事项. 15
安全事项 15
警示 15
包装 15
硬件安装 16
控制按键介绍. 16
OSD 视控模式 ..... 17
简易故障排除. 18
支持显示模式 18
产品规格表 19
注意事项
- 所有使用手册中之信息，将不定时更新并不予通知。
- 请详读此使用手册，以确保安全使用本产品。
安全事项
- 请勿放置任何潮湿物品于屏幕或电源上。
- 在插入电源线前，请先确保本产品电源为关闭状态。
- 请确认电源线与所有线材、讯号接头皆已接妥。
- 请勿尝试自行拆卸本产品，您可能因而触电受伤，如有需要，您可向所购买的经销商查询，或与我们连络。
警示
- 请勿将本产品直接曝晒于阳光下，或高温热源处。
- 切勿让液体溅洒到屏幕上。
- 请勿将液晶屏幕靠近有磁场的电器用品。
- 请勿使用有害的化学清洁剂或强力清洁剂来清洁屏幕。请用软质刷毛和温和的清洁剂。
- 不可在液晶屏幕上堆放杂物，放置于不良通风处可能导致机器高温。
- 请勿直接用于指触碰屏幕表面，皮肤所含的油脂是相当不易被清除的。
包装
本产品包装包含下列对象，若有缺件，请向您购买之商店或经销商联络，如有任何疑问欢迎来电。
- 15.4时TFT液晶屏幕显示器
- 电源线
- 外接式15针D-sub(RGB Analog)讯号线
- 音源线
- 使用手册
- 保固卡
硬件安装
请小心对待您的液晶屏幕，它是非常精致的产品。在安装前请务必先将液晶屏幕及计算机的电源关闭，以免发生危险。请依照指示一步一步地安装。
输入
电源埠：这里用来连接电源。
计算机输入端口：这里用来连接D-Sub15孔VGA影像讯号线。
A 功能选项按键：于OSD中为向上选择功能按键。
热键：按此按键则本屏幕会自动调整设定。
Menu (功能)--
M 功能选项按键：于OSD中为向下选择功能按键。
热键：按此按键则会立即显现OSD功能门录。
Power：电源开关。当电源开启时，指示灯的显示为绿，待命状态为橙色。
-
Adjust < -> : OSD 功能目录下为减少调整选项。
-
Adjust < + > : OSD 功能目录下为增加调整选项。
-
请在计算机上调节喇叭音量。
- 请注意本产品电源为关闭时，声音音量是仍为开启状态。请关闭您的计算机电源，或关闭喇叭音量控制。
- 按下OSD键进入功能目录，并按下-/+控制键以调整设定。
| BRIGHTNESS | 调整屏幕的亮度 |
| CONTRAST | 调整屏幕明暗的对比 |
| PHASE | 调整像素频率的相位 |
| CLOCK | 调整像素的频率 |
| H-POSITION | 调整屏幕左右的位置 |
| V-POSITION | 调整屏幕上下的位置 |
| RESET | 恢复出厂默认值 |
| COLOR TEMPERATURE | 调整色温 |
| RED | 调整红色色温 |
| GREEN | 调整绿色色温 |
| BLUE | 调整蓝色色温 |
| LANGUAGE | 语言支持 |
| MISCELLANEOUS | 其它 |
| EXIT OSD | 储存设定及离开 |
MISCELLANEOUS
| RETURN | 返回主选项 |
| OSD H-POSITION | 调整屏幕左右的位置 |
| OSD V-POSITION | 调整屏幕上下的位置 |
| OSD DURATION | 调整 OSD 延迟时间 |
| AUTO COLOR | 自动调整屏幕颜色 |
简易故障排除
确定您的屏幕以妥善安装，如有下列问题：
没有屏幕画面？
检查：1. 是否已进入省电模式，按下任何一键或移动鼠标来离开省电模式。
- 讯号接头是否接妥，如有讯号针脚针头断裂，请联络经销商。
影像看起来太暗或太亮？
检查：进入OSD功能模式调整亮度。
你该何时做调整？
检查：当分辨率频率变更时。
·文字看不清楚？
检查：是否设定为支持的显示模式。
支持显示模式
| 液晶面版 尺寸 | 15.4 时动态液晶 水平:130°,垂直:100° 600:1 (典型) 220 cd/m² (典型) 28 毫秒 262K colors 1280X800(WXGA) 0.2588mm(H)x0.2588mm(V) | |
| 可视角 | ||
| 对比 | ||
| 亮度 | ||
| 反应时间 | ||
| 支持色彩 | ||
| 最大分辨率 | ||
| 画素点距 | ||
| 讯号输入 | VGA | VGA模拟装置支持 RGB |
| 兼容性 | PC | 最高支持 1280X800@60Hz |
| 连接线 | VGA | D-sub 15针 |
| 音源线 | 立体声音源 | |
| 电源线 | A/C输入接头 | |
| 电源电压 | 内建交流变压器:100-240 VAC,50/60 Hz 作业中<24瓦(最大值) 待命<2瓦 | |
| 耗电 | ||
| 省电模式 | ||
| 内建扬声器 | 扬声器x2 | |
| 使用接口 | LED指示灯 | 作业中 -绿色 待命 -橘色 |
| 作业环境 温度 | 5℃~40℃ 20%~80% R.H. | |
| 湿度 | 357mm(宽)x324 mm(长)x170 mm(深) | |
| 尺时 | 实体 | |
| 净重 | 2.2 Kg | |
| DDC | DDC2B | |
| 电源管理程序 | VESA DPMS | |
| 安规认证 | UL/CUL, FCC, CE |
