用户手册 L1517 DGM

此手册內的內容可能隨時更改，並不另行通知。

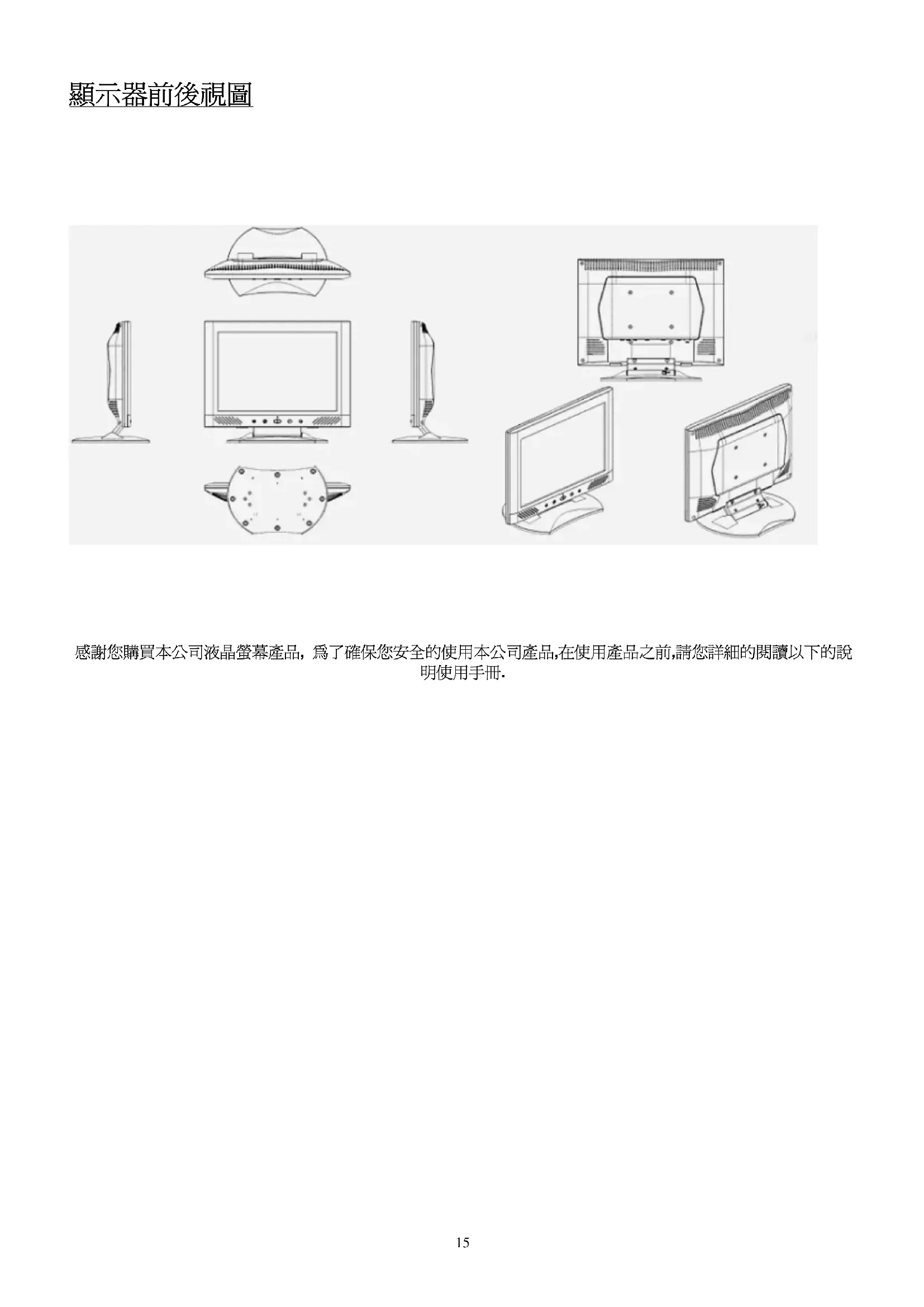

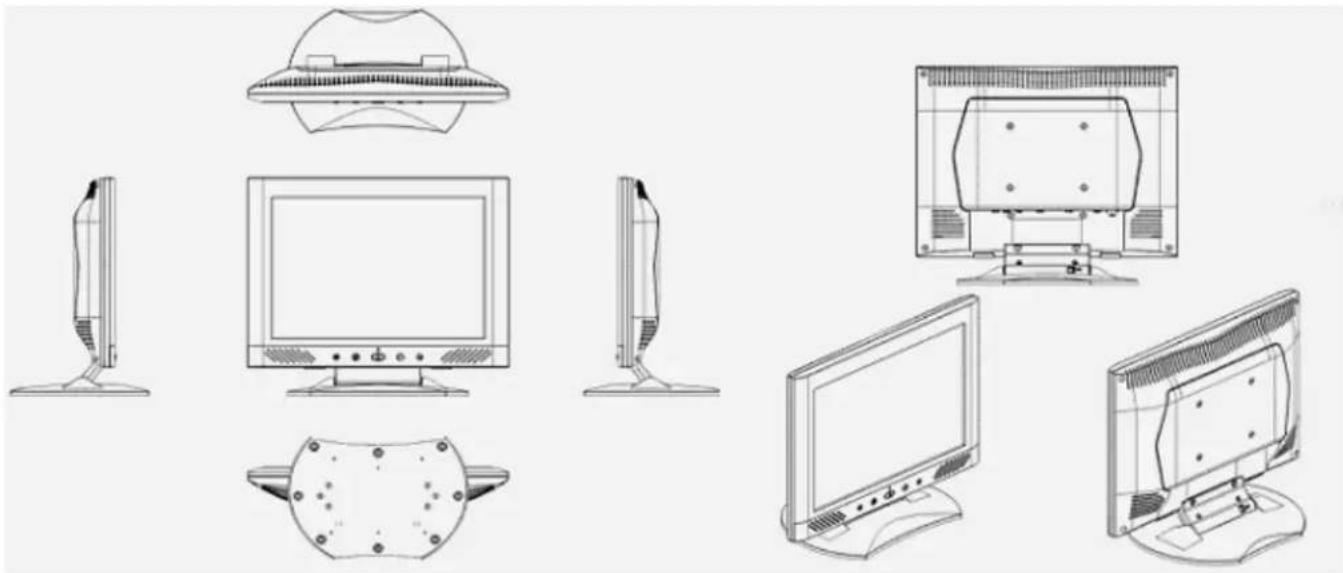

顯示器前後視圖

感謝您購買本公司液晶螢幕產品，為了確保您安全的使用本公司產品，在使用產品之前，請您詳細的閱讀以下的說明使用手冊.

包装

我們15时的液晶顯示器包含下列組件，如有缺件，請向所購買之商店或經銷商聯絡，如有任何疑問歡迎來電。

15吋 TFT 液晶螢幕顯示器

外接式 15 項 D-sub (RGB Analog) 記號線

外接式通用變壓器

音源線

使用手册

Menu

快速安装指南

Quick Start Guide

警示

1. 確定全部系統電源已關上。
2. 將 VGA 記號線連接至液晶螢幕及電腦。
3. 將變壓器接上液晶螢幕。
4. 電源線接上變壓器，另一端接上插座。
5. 將電腦及液晶螢幕的電源打開。
6. 想要有最佳的顯示效果，我們建議您參考支援顯示模式來調整螢幕解析度。

硬體安裝

請小心對待您的液晶螢幕，它是非常精緻的產品。在安裝前請務必先將液晶螢幕及電腦的電源關閉，以免發生危險。請依照指示一步一步地安裝。

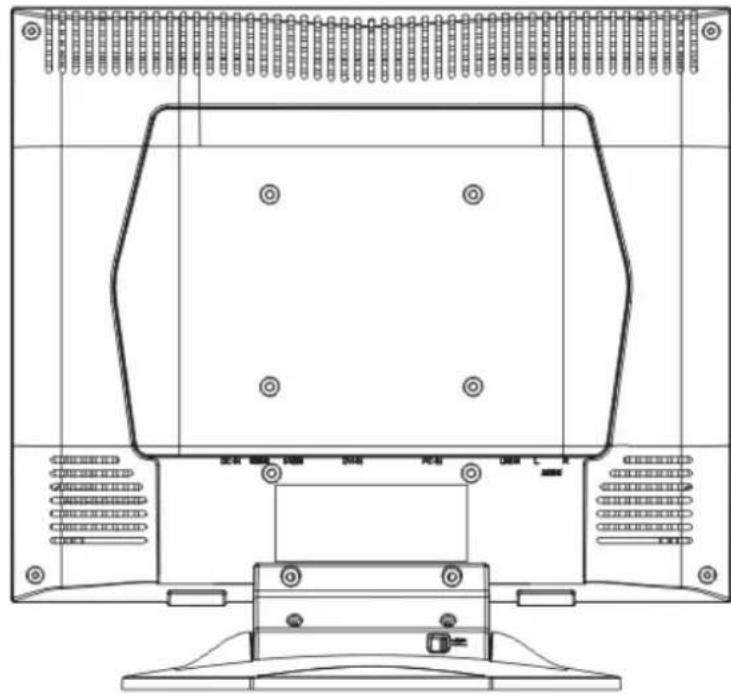

输入

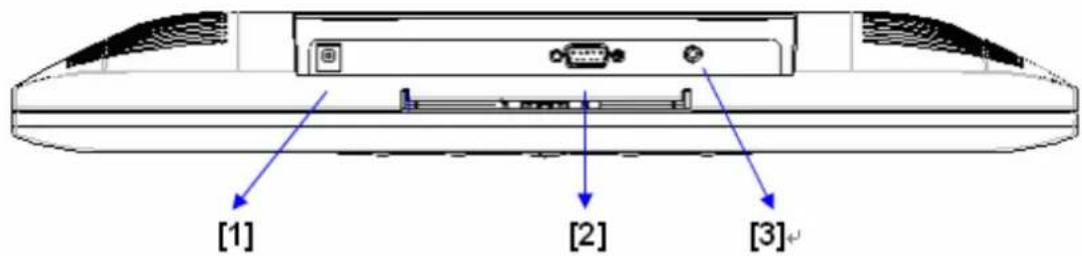

【1】電源端口：這裡用來連接電源。
【2】電腦輸入端口：這裡用來連接D-Sub15孔VGA影像訊號線
【3】Line In 端口：這裡用來連接 聋音訊號線。

圖示硬體安裝

1.請小心將液晶螢幕反轉以方便安裝。
2.將 VGA 記號接頭（基本），接上電腦輸入端子，另一端接上電腦。

3.將音源線，接上音源線輸入端子口，另一端接上電腦。

4.將電源線另一端插上插座。變壓器的電源端子插上電源輸入，按下顯示器的電源按鍵。

5.恭喜您完成了安裝手續，您可以開始享受高性能的液晶螢幕了。

可傾斜角度

1.正常情况下
2.當安全鎖鎖上時，液晶螢幕可傾斜 0^ 15^ （正負兩度）
3.當安全鎖開鎖時，液晶螢幕可以向後 90^ ，適用於牆掛。

1.

2.

如何掛墻

1.打開鎖
2.將底座折回
3.使用量尺來標記所需的空间（兩端間距為112毫米）
4.使用正確的鑰頭來挖孔
5.將壁虎用鐵鍊打入孔中，並鎮上螺絲（留下5毫米用以壁掛）
6.將底座的壁掛孔位對上就完成了

1.

2.

4.

5.

顯示器控制

主要功能键

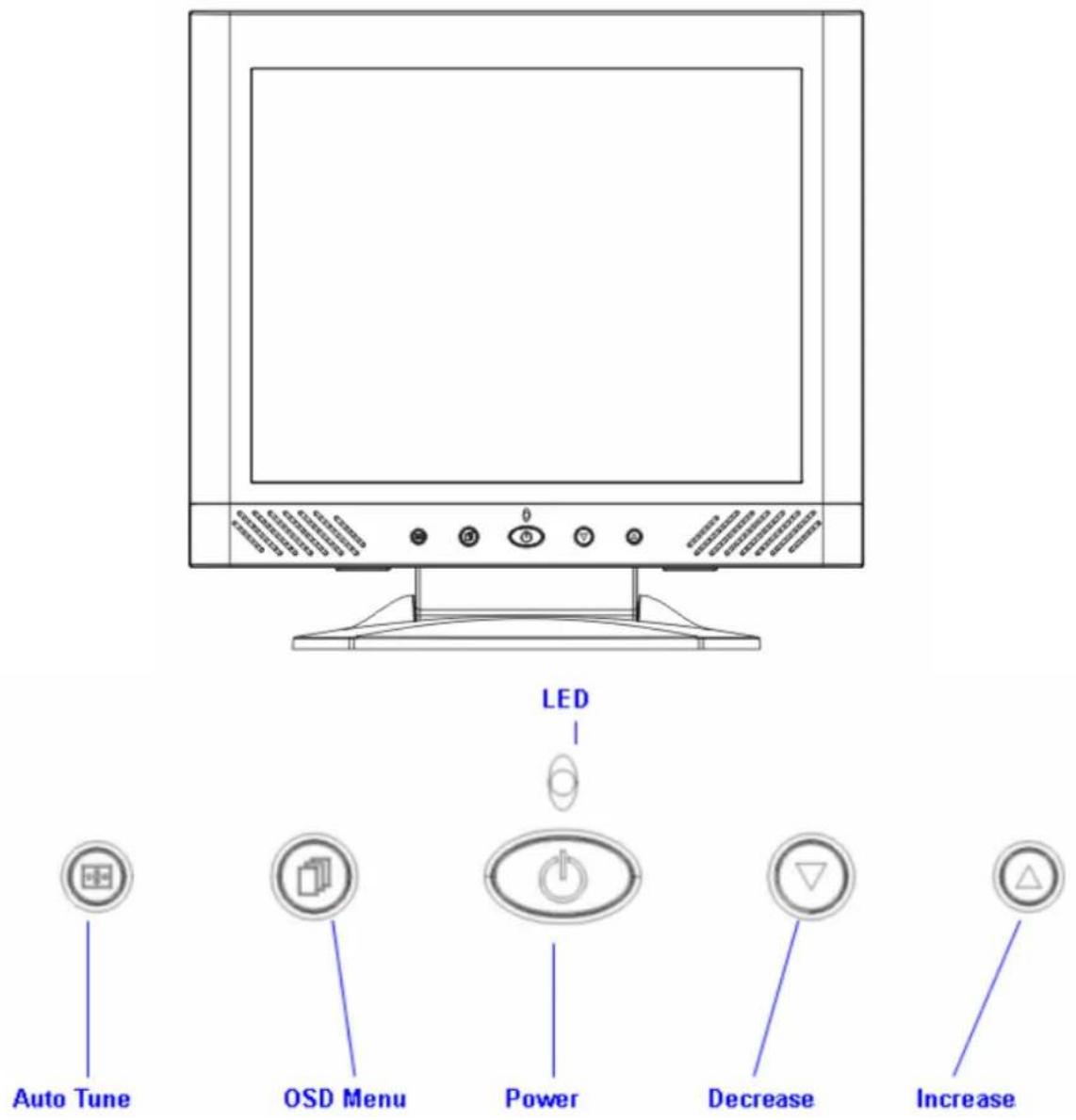

共有五個按鍵來設定螢幕，分別為“Power”，“OSD Menu”，“Auto tune”，“Decrease”，“Increase”。以下有五個按鍵的介紹。

功能鍵介紹

1. “Power”: 電源開關,當開啓時,電源指示燈為綠,待命爲橘色。
2. "Auto Tune": 自動調整,功能目錄下爲左鍵。
3. "OSD menu": 進入功能目錄，功能目錄下為右鍵。
4. "Increase < + > ": 功能目錄下為增加調整選項。
5. “Decrease < -> ”: 功能目錄下為減少調整選項。

清潔要點

1. 在清潔本產品前，請先將電源拔除...
2. 絕不使用任何含腐蝕性的化學清潔劑來清潔您的螢幕，這可能會傷害螢幕的表面。
3. 我們建議您使用細毛或軟直的刷子來清潔及刷拭螢幕的表面。
4. 不可直接對螢幕施壓。

注意事項

1. 别讓液晶螢幕直接曝曝在陽光下及高溫旁。
2. 切勿讓液體潰到螢幕上。
3. 請勿自行嘗試打開機器內部，您有可能會因而觸電。如需任何服務，請向您所購買的經銷商查詢，或聯絡我們。
4. 請勿將液晶螢幕靠近有磁場的電器用品。
5. 請勿使用有害的化學清潔劑或強力清潔劑來清潔螢幕。應用軟質刷毛和溫和的清潔劑。
6. 不可在液晶螢幕上堆放雜物，不良的通風可能導致機器的高溫。
7. 請勿直接用手指觸碰螢幕表面，皮膚所含的油脂是相當不易被清除的。

簡易故障排除

確定您的螢幕以妥善安裝，如有下列問題……

沒有螢幕？

检查

是否已進入省電模式，按下任何一鍵或移動滑鼠來離開省電模式。

顏色不對或只有黑白螢幕？

檢查

訊號接頭是否接妥，如有訊號針腳針頭斷裂，請聯絡經銷商。

影像看起来太暗或太亮？

检查

進入功能模式調整亮度。

文字看不清楚？

检查

是否設定爲支援的顯示模式。

OSD 視控模式

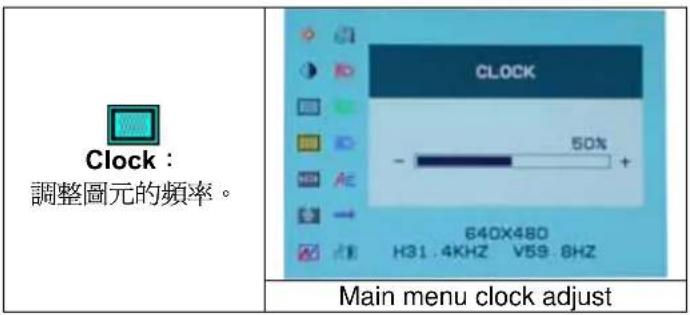

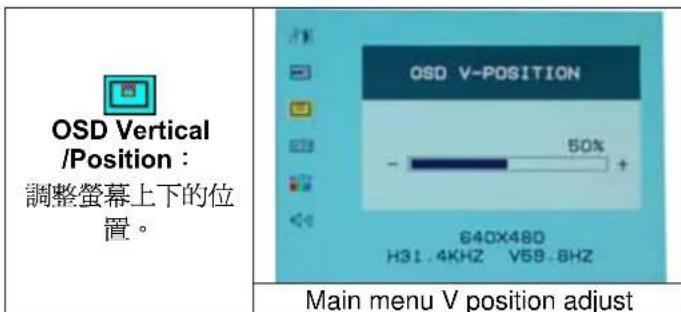

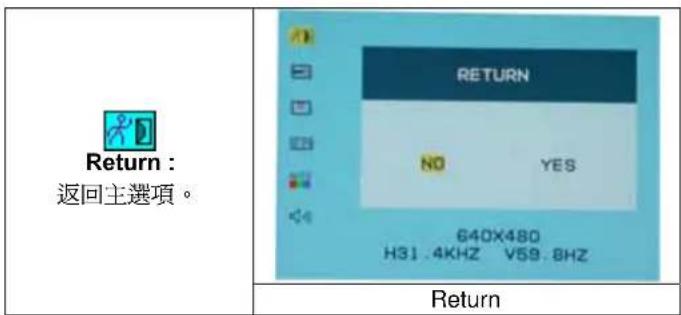

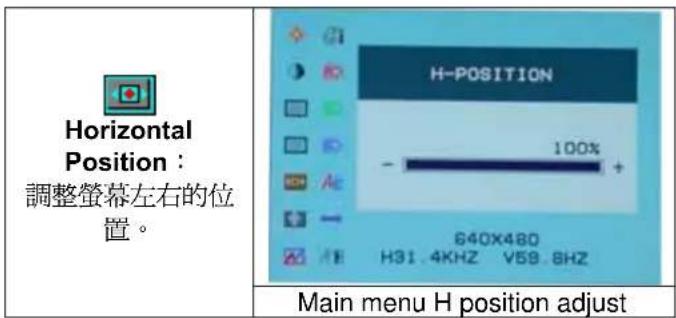

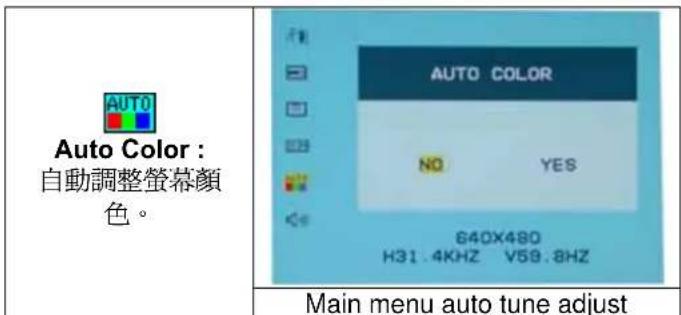

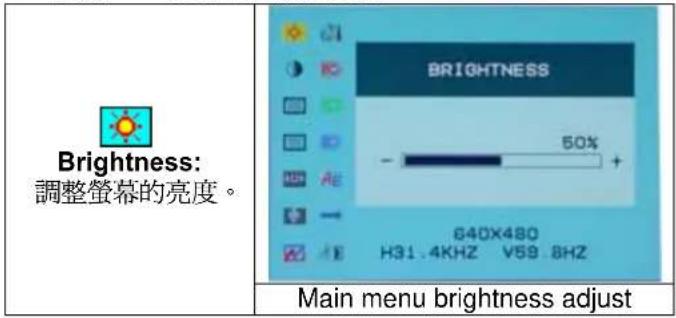

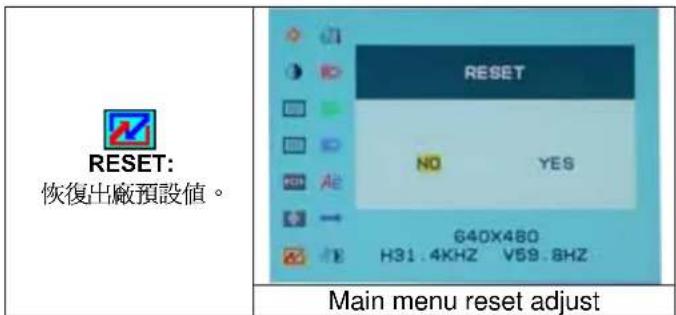

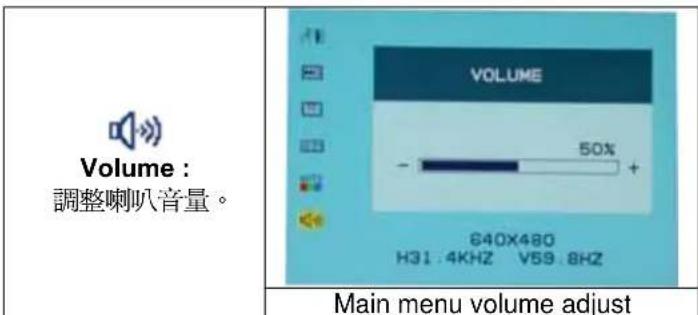

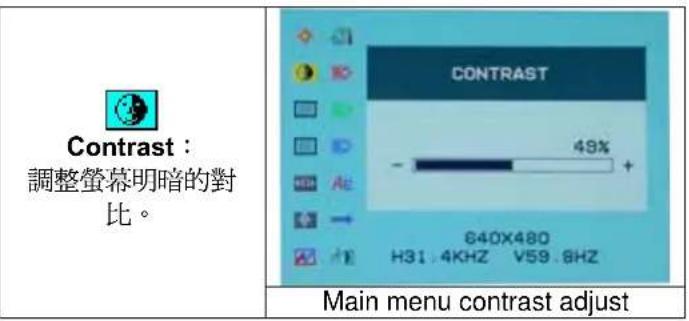

選項

1 按下 OSD 键進入功能目錄。
2.使用 Auto Tune 键來向左調整選項。
3.使用OSD鍵來向右調整選項。

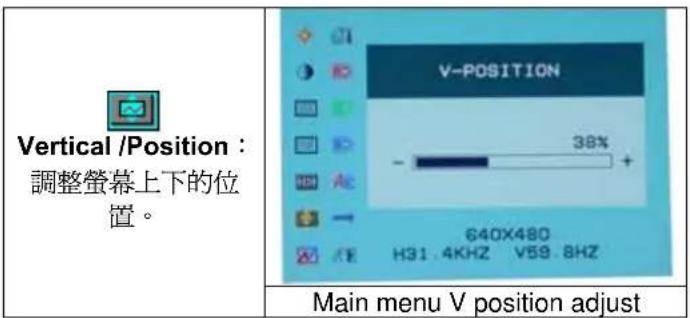

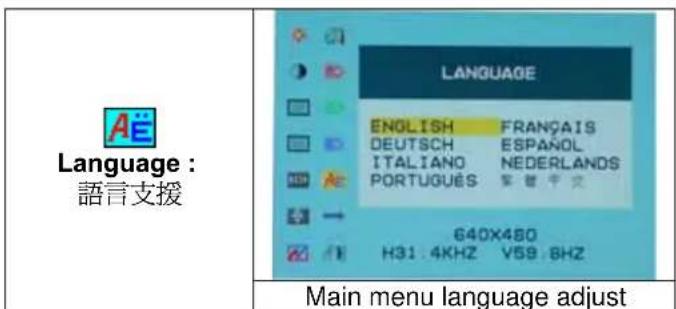

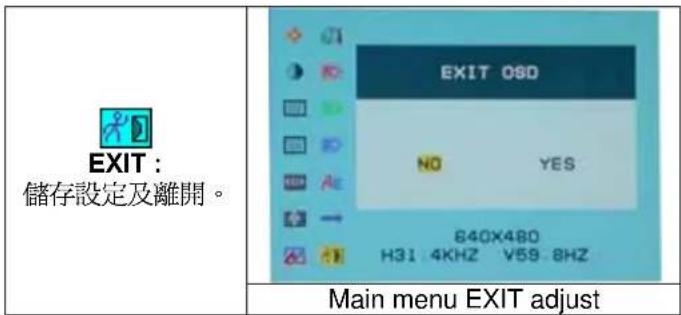

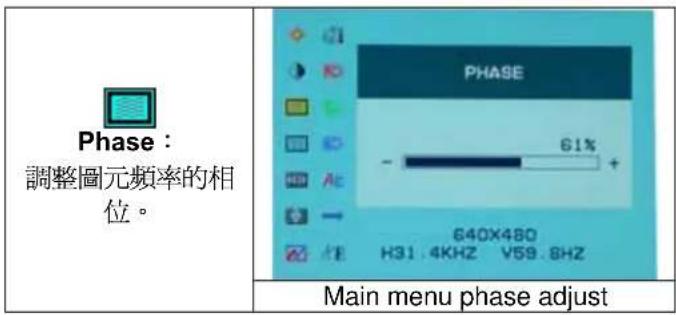

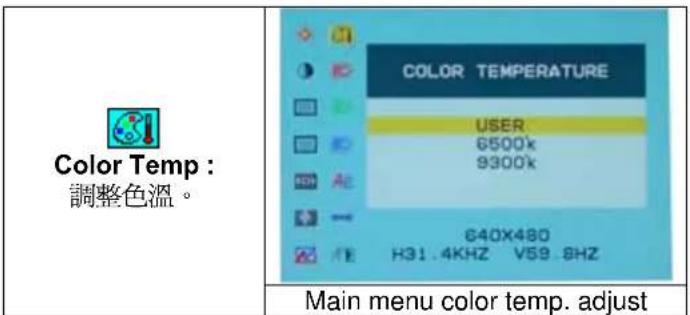

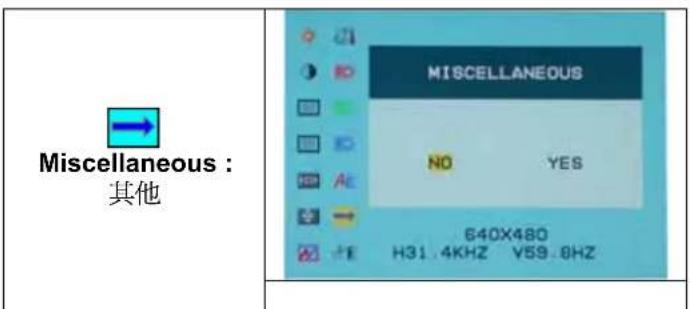

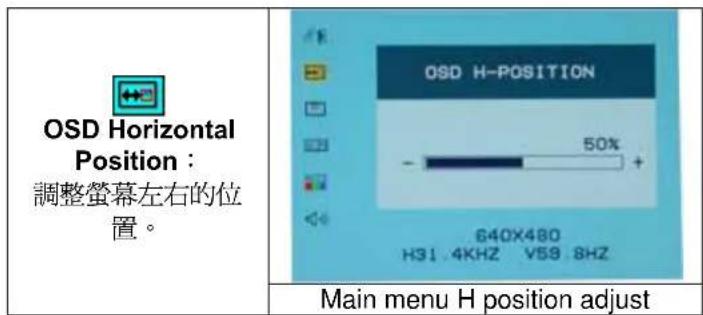

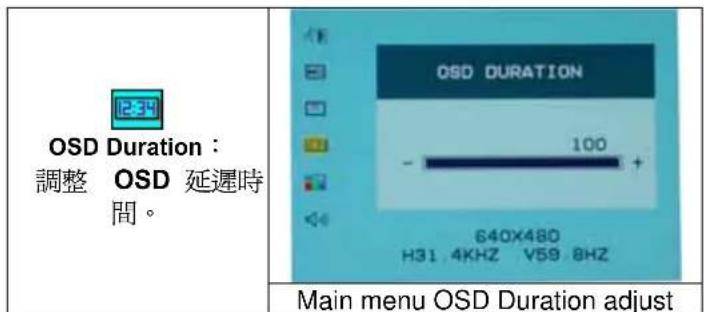

Miscellaneous: (其他)

支援顯示模式

Incoming Display Mode
解析度	水平頻率(KHz)	垂直頻率(Hz)
640X350	31.475
640X480	31.469
640X480	37.500
720X400	31.469
800X600	37.879
800X600	46.875
1024X768	48.363
1024X768	60.023

1. 我們提供 8 種適合 Windows 的最佳顯示模式。
   2.如有干擾線產生當您調整螢幕時，爲正常現象，不必擔心。
2. 想要有最優的畫質，建議您更新您的顯示卡驅動程式。
3. 不在表上記載的顯示模式，可能不被支援，建議您調整解析度如上表。
4. 使用電源管理程式，將大大提高產品的使用年限。

產品規格

液晶面板 尺寸		15.0吋 動態液晶 水平:120°,垂直:100° 450:1 (典型) 250 cd/m² (典型) 16毫秒 16.7 百萬色 1024X768(XGA) 0.297mm(H)x0.297mm(V)
訊號輸入 RGB 類比訊號		影像 位準:0.7Vp-p(75Ω) 同步訊號 TTL with 75Ω internal pull-up resistors 頻率 FH:30~62KHz FV:56~75Hz
相容性 PC 最高支援到 10	24X768@75Hz
連接線 RGB 類比訊號	音源線 電源線	D-sub 15-針 立體聲連接線 12V/DC 電線接頭
電源 電壓	耗電 省電模式	100-240V, 50/60Hz(國際通用)外接式交流變壓器 作業中 <35 瓦 (最大值) 待命 <3 瓦
內建揚聲器 2 瓦 x 2 ( 立體聲 )
使用介面 控制鈕	LED 指示燈	電源開關, OSD 選單, 自動調整, 恢復預設值, 桨面切換 作業中 - 綠色 關機 - 熄燈 待命 - 橘色
作業環境 溫度	濕度	5℃~40℃ 20% ~ 80% R.H.
尺寸(長 x 寬 x 槽)	實體	309mm(長) x 375mm(寬) x 59mm(深) 355mm(長) x 375mm(寬) x 59mm(深)
淨重 4.1 公斤
DDC DDC1/DDC2B 支援
電源管理程式		VESA DPMS, EPA 能源之星
安規認證 CE, FCC, VCCI,	UL/CUL,BSMI
