MANUAL DE UTILIZADOR L1517 DGM

Tábua de Matéria 80

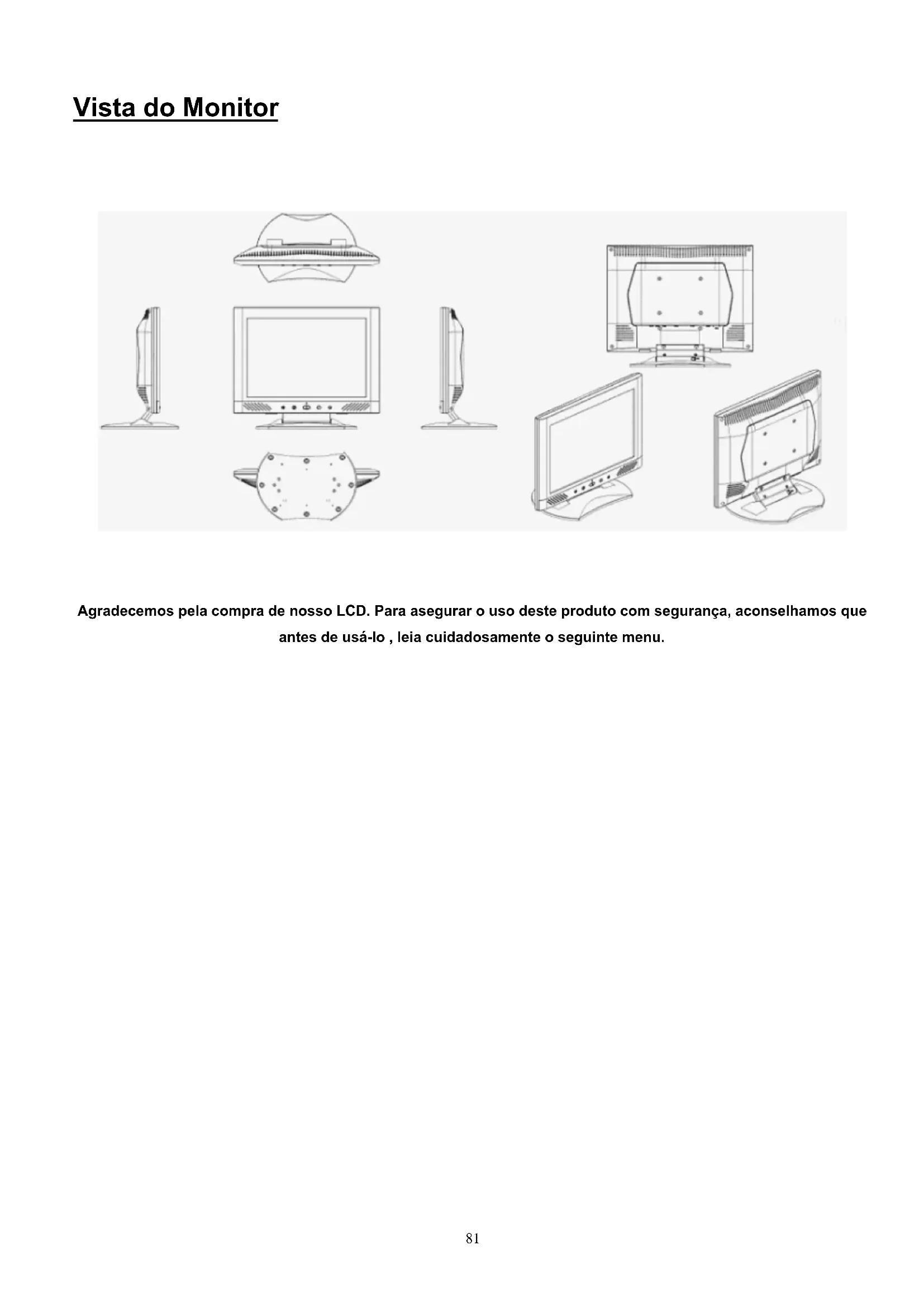

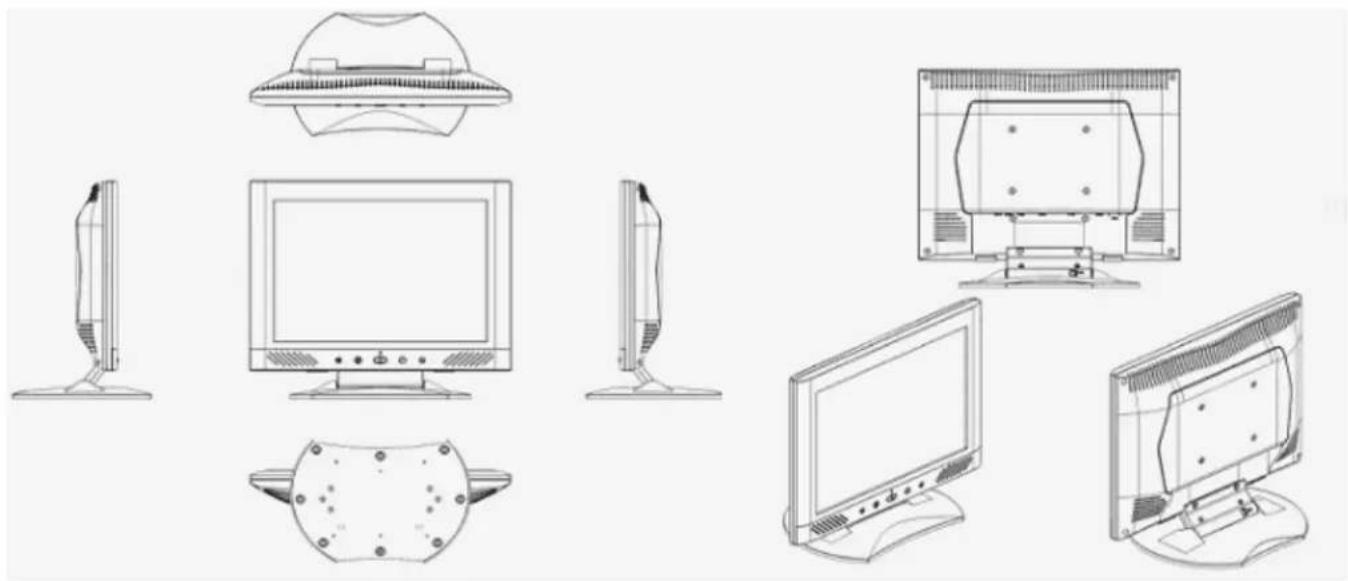

Vista do Monitor 81
Desempacotar 82
Advertência 82
Instalacao do Hardware Etapa pela Etapa 83
Instalacao do Hardware. 84
Angulo de Inclinação 85
Colgaduras 85
Botao de Controldo do Menu. 86
Introducao de teclas 86
Avisos de Limpeza 87
Precaucao 87
Localização e Reparação de Defeitos. 87
Modo Menu OSD (On-Screen Display) 88-89
Modo de Exibicao 90
Especifica. 90

Toda Informação neste manual cambiariaocasionalmente sem aviso.

Agradecemos pela compra de,issoLCD.Paraasarur ousoeste produto com seguranca,aconelhamos que antesdeuslo,leia cuidadosamenteo segunte menu.

Desempacotar

Nosso monitor LCD de 15" tera os seguiñes artigos. Assegurar que você tenha todos já, de outras maneira contata com seu concessionário o estabelecimento ondve você comprou-o. Pelo menos, chamar-nês.

Monitor LCD TFT de 15"

Cabo de sinal de input externo Univ15 pin D-sub (Analogo RGB)

ADAPTADOR

Audio conector: Jaque de Fone Stereo

Manual do Usuário

1. Assegurar que o Sistema está desligado.
2. Ligar o cabo de sinal no conector de sinal na parte traseira do PC.
3. Ligar o cabo de output do adaptor no jaque na parte traseira do monitor LCD e o cordão eletrico no adaptor.
4. Conetar o cordao elétrico no fornecimento de energia.
5. Ligar o computador e o monitor.
6. Para a melhor qualidade e cumprimento de imagem, recomendamos programar a base de resolution do Modelo de Exibicao.
7. A fechadura (no estrado) deve estar fechada durante a operacao normal.

Instalacao do Hardware

Cuidar bem o seu monitor LCD, é um aparecido requintado e fácil de quebrar. Desligar o LCD e o PC antes da instalação. Seguir minha instalação passo a passo.

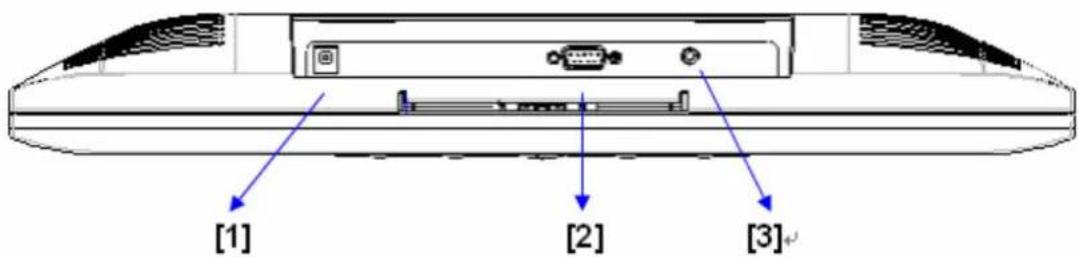

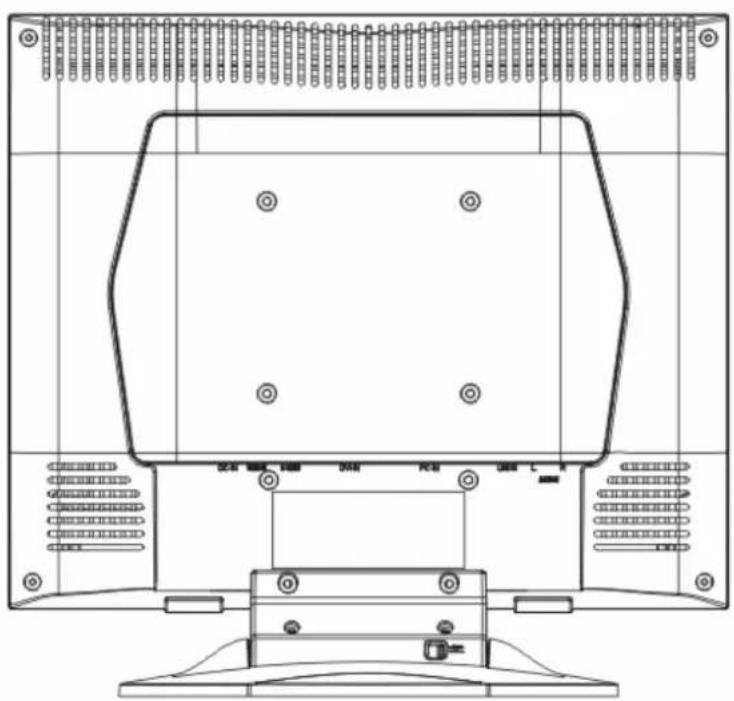

Input

【1】Porto DC: Estó é para a conexão do caboétrico.
【2】PC In:Conetar este com o cabo de sinal D-Sub de 15 pinos.
【3】LINE In: Conetaresto no conector audio-out de qualquer fonte de som.

Instalacao do Hardware Etapa pela Etapa

1.Gire seu LCD oposto a com cuidado que pode ver todo o porto da conexão.
2. Inserir o cabo do sinal tal como o analog do RGB a seu propre porto, e o除外 lado conectam ao computador.

3.Inserir o conector audio a seu propre porto, e o altri lado connectam à linha de computador para fora.

1. Inserir o cabo da DC a seu propre porto. O autre lado conecta ao soquete, gira sobre o poder.

5.Felicitacoes que vocêinha feito com ele. Você pode appreciar o desempenho excellente.

Ángulo de Inclinação

1. Em condição normal.
2. Com o Lock in, LCD colocata 0^ 15^ (positivo e negativo 2^ )

3. Com o Lock off, LCD colocatae 90^ para colgadura

4. 1. 3.

Colgaduras

1. Abrir.
2. Colocao estrado.
3. Usar a medida de fita para determinar a posicao de 2 buracos e marcar-os. (112mm de longura total dos 8 margens.)
4. Tomar o correto someador para fazer buracos na parede.
5. Martelar a o cumbador estriado plstico nos buracos para parafusos. (Deixar 5 mm para colgaduras.)

6. Colgar o LCD com o seu estrado para os parafusos.

7. 1. 3.

4.

5.

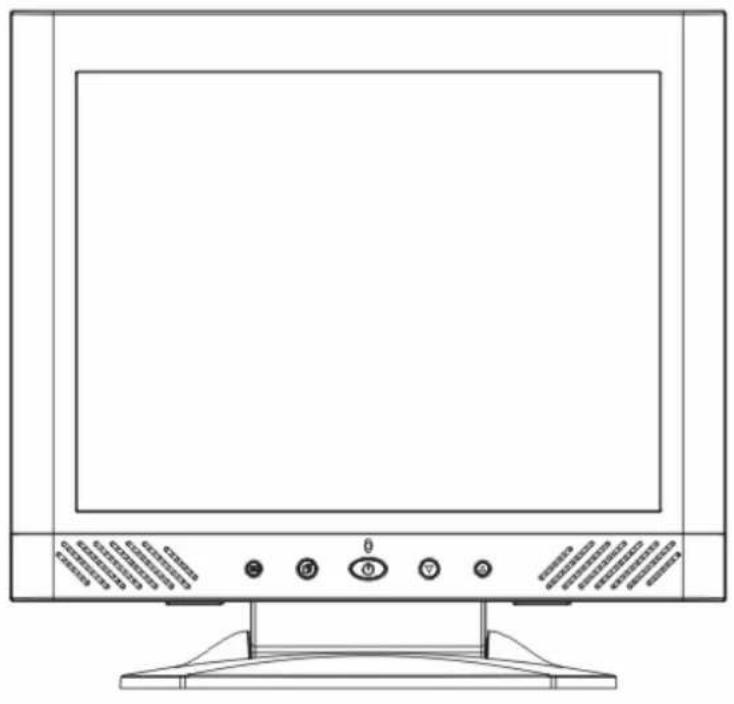

Ajustamento do Monitor

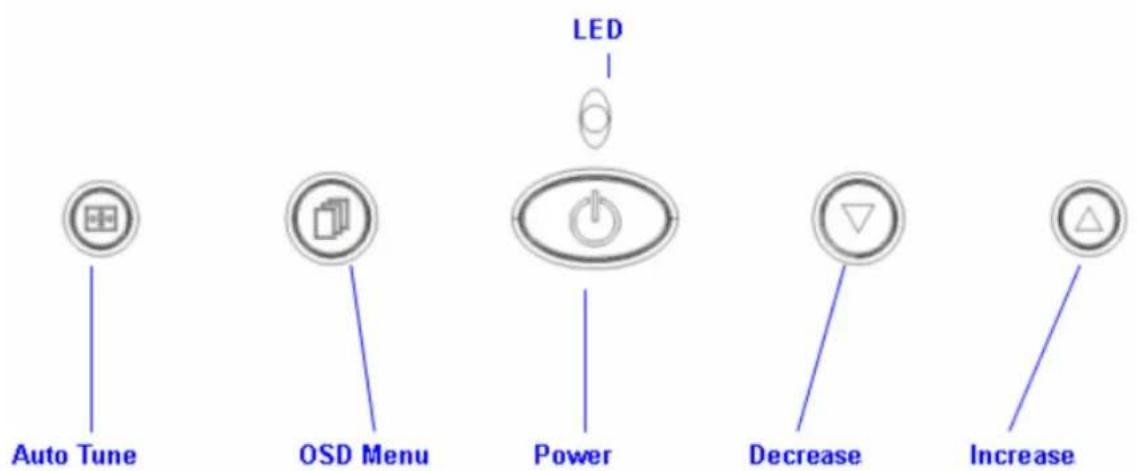

Tecla de controlo do menu

Há 5 teclas para la instalação do monitor, incluindo, "Menu OSD", "Afinar automatístico", "Aumentar<+>]". "Diminuição<->" e "Ligado/Desligado". As seguições descrições são a introdução destas teclas.

Introdução das teclas

1. "Ligado/Desligado": Para ligar e desligar o LCD. quando ligado, a luz está de verde, standby de laranja.
2. "Afinar automatico": para ajustamentos automaticos, esquerda do menu.
3. "Menu OSD": Oprimir a tecla para menuo OSD e menu direita.
4. "Aumentar < + > ": Aumentar o valor de opçao do menu OSD.
5. "Diminuição < - > ": Diminuirção o valor de opçao do menu OSD.

Aviso de Limpeza

1.Limpar a pantalha suavamente.
2.Nunca usar dissolventes quimcos corrosivos para limpar a pantalha dela superficie da pantalha.
3.Recomendamos limpeza com brocha deCEDe camelo ou un pano suave, limpo e sem fios de linho para a pantalha.
4.ão oprimir o tocar o LCD direitamente.

Precação

1. Não expo o monitor no raio do sol ou calor direito.
2. Não detramar no monitor.
3. Não tentarAbrir o monitor. Você seria ferido por descarga elétrica. Para的服务i, chamar no lugar da sua compra.
   4.ão uso seu monitor com produits magnéticos ou eletrónicos proxies.
4. Não uso químicos asperos o fortes solventes de limpeza para a pantalha do monitor. Limpar-o com panos limpos e suaves con该怎么 suave.
   6.ão colocar nada no seu monitor. Mal ventilacao elevaria a temperatura no monitor.
5. Não fazer a pantalha LCD do monitor com seu's dedos. As impressões digitais contem azeite e é muito dificil de limpar.

Localização e Reparação de Defeitos

Assegurar que seu monitor está bem instalado se você encontrar algo quer defeito no uso deste produits.

Nao imagem na pantalha.

Revisar:

1. Modo de economia da energia. Oprimirrialquier teclay mover o mouswe para desmobilizar o modo.
   2.Pinos do conector do cabo de sinal. Se está torcidos ou com pinos perdidos, consulutar com seu lugar de compra.

2. Caracteress multos escuros ou muito claros

Revisar:

1. Uso do Menu OSD para ajustar de brilho.

' Quando sera ajustado seu monitor?

Revisar:

1. Se a resolution de frequência estáambiada.

. O texto aparece na pantalha não muito claro.

Revisar

1. Assegurar que a resolução ou taxa derefrescar iguala o Modo de Exibicao.

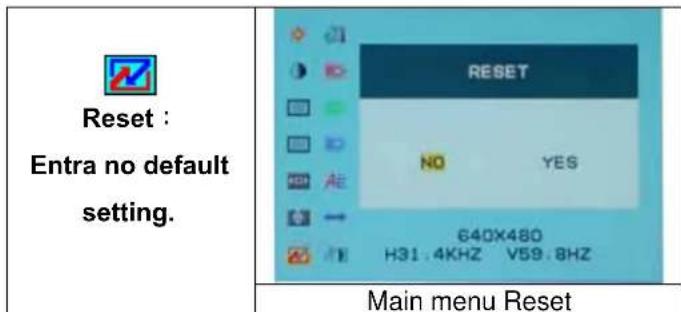

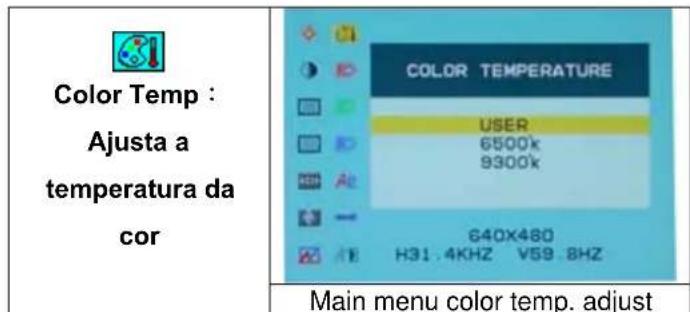

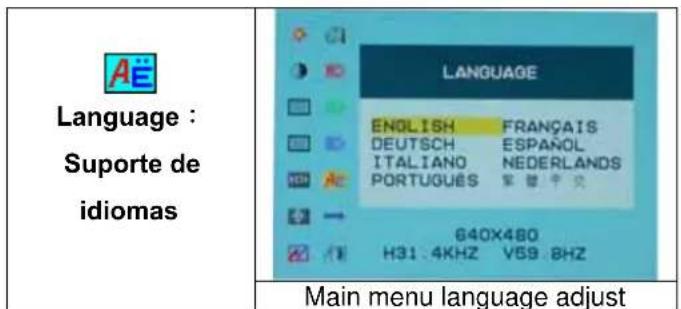

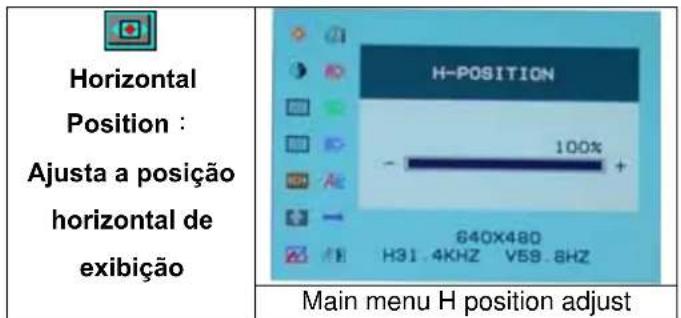

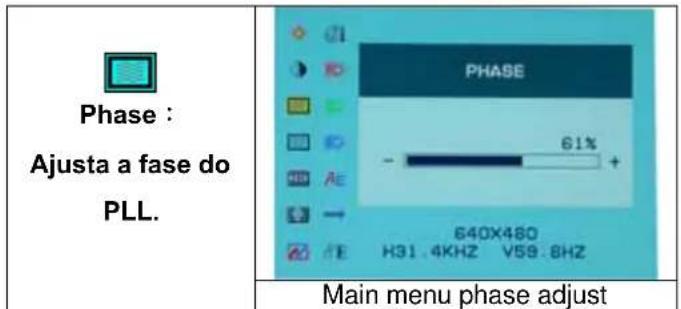

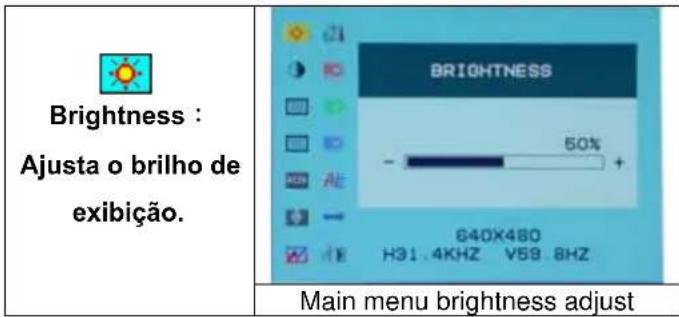

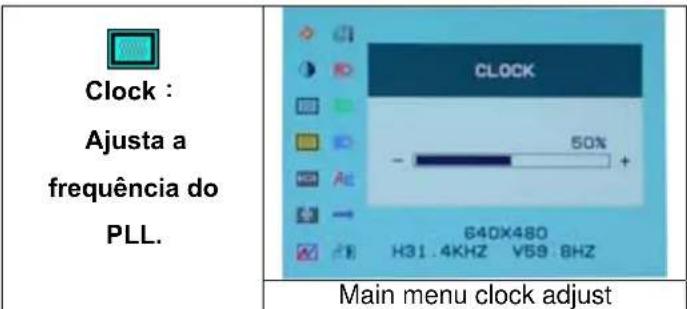

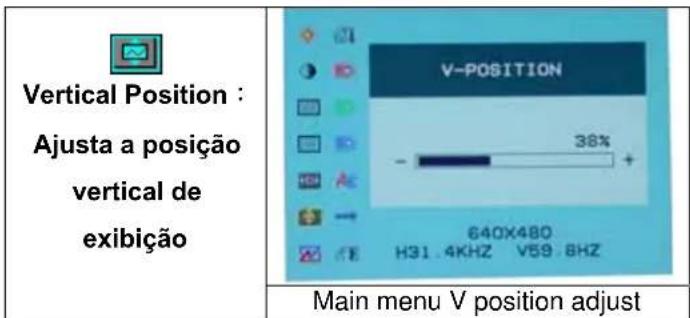

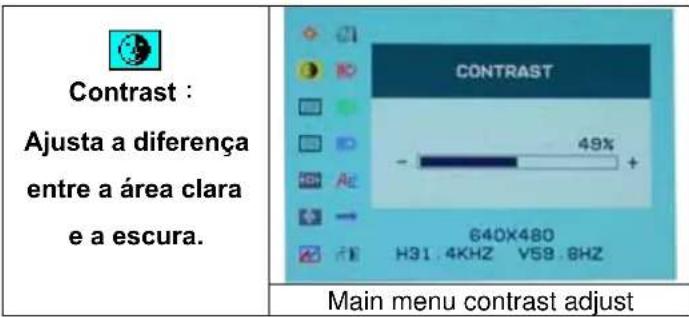

Modo de Menu OSD (On-Screen Display)

Opçao de selecconar

1. Oprimir Tecla OSD para entrada no menu.
2. Usar Afinar Automática para ajustamentos esquerdos.
3. Oprimir OSD novamente para ajustamentos direitos.

EXIT:

Salva e sai.

Main menu EXIT adjust

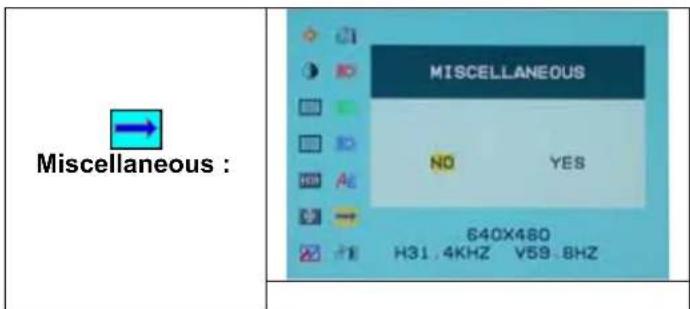

Miscellaneous

Return :

Returna para o Menu Principal

Return

Horizontal

Position :

Ajusta a posicao horizontal do OSD.

OSD H position adjust

Vertical

Position: Ajusta a posicao vertical do OSD.

OSD V position adjust

OSD Duration :Ajusta a duracaodo Menu OSD

OSD duration adjust

Auto color :

Ajusta a cor automaticamente e.

Auto color adjust

Volume:
Ajusta o
volume das
ixas de som.

Menu Volume adjust

Modo de Exibicao Entrante
Resolucao Frequencia Horizonta (KHz) Frequencia Vertical (Hz)
640×350	31.475	70.100
640×480	31.469	59.940
640×480	37.500	75.000
720×400	31.469	70.087
800×600	37.879	60.317
800×600	46.875	75.000
1024×768	48.363	60.004
1024×768	60.023	75.029

1. Temos 8 modelos compatibleis disponiveis com Windows.
2. Em caso de interferencia na sua pantalha quando você modula o seu PC ou OSD. É normal.
3. Para melhor优质的, sempre modernizar a unidade de disco da sua cartao video. Recomendamos usar um modo na lista da tabua.
4. Modos não na lista da tabua no serao apoiados.
5. Você usa a administracao de energia no seu computador. É boa idea a extensão da vidautildo produits.

Especificação

Painel LCD Tipo	Ângulo de visualização Taxa de contraste Brilho Tempo de respossta (Tr+Tf) Cors da imagem Resolução Max. Piche de Pixel	Painel LCD de Matriz Ativo TFT de 15.0 H:120°, V:100° 450:1 (Típico) 250 cd/m² (Típico) 16 ms 16.7M Cors (Verdadeiro) 1024×768 (XGA) 0.297mm(H) x0.297mm(V)
Sinais input RGB Análgo	Angulo de visualização Taxa de contraste Brilho Tempo de respossta (Tr+Tf) Cors da imagem Resolução Max. Piche de Pixel	Nível video:0.7Vp-p(75Ω) Sync TTL com resistors 75Ω interno pull-up Frequência FH:30~62KHz F V:56~75 Hz
Compatibility PC		Até 1024×768@75Hz (Não-interláçado)
Conector RGB Análgo	Audio Energia	D-sub 15-pinos Jaque de Fone Stereo 12V/DC Jaque de energia
Energia* Voltagem	Consumo Modo de economia de energia	100~240V, 50~60Hz,(universal) Adaptador Active < 35 Watt Max Standby < 2.5 Watt
Alto-falante interno		2W×2 (Stereo)
Entreface usoário	Indicador LED	A tivo - Verde Standby - Laranja Desligado - Desligado
Condição de operação	Temperatura Umidade do ar	5°C~40°C 20% ~ 80% R.H.
Dimensoes (L × A × f)	Físico (Com estrado)	309mm(A) × 375mm(L) × 59mm(F) 355mm(a) × 375mm(L) × 59mm(F)
Peso neto		4.1Kg
DDC		Norma DDC1/DDC2B
Administração de energia		VESA DPMS, EPA Energy Star
Regulamento (Certificados)		CE, FCC, VCCI, UL/CUL e BSMI
