MANUAL DE UTILIZADOR L1721 DGM

Instalação do Hardware 85

Botões de Controle do Menu.... 86

Introdução dos Botões 86

Cuidados ao limpar 87

Precauções 87

Resolvendo Problemas....87

OSD (On-Screen Display) Módulo Menu 88-89

Módulo Display....90

Especificação 91

Todas as informações contidas neste manual podem sofrer alterações de acordo com o tempo sem aviso prévio.

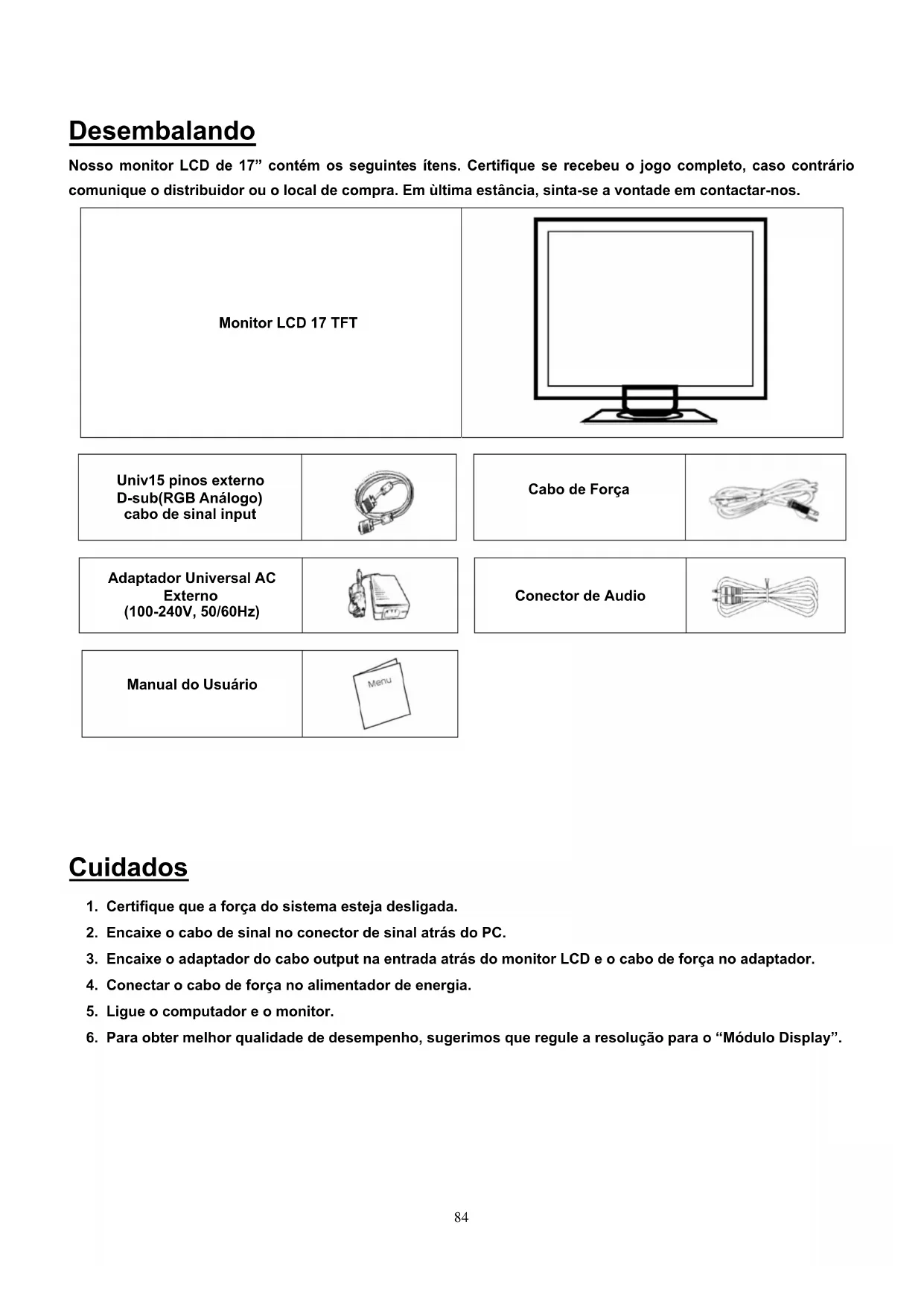

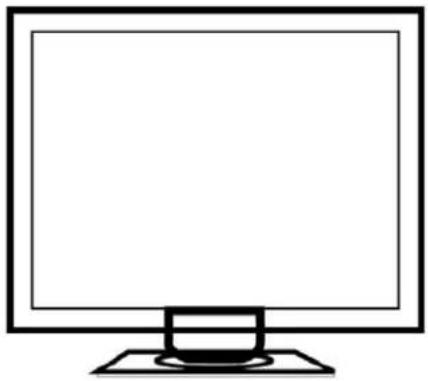

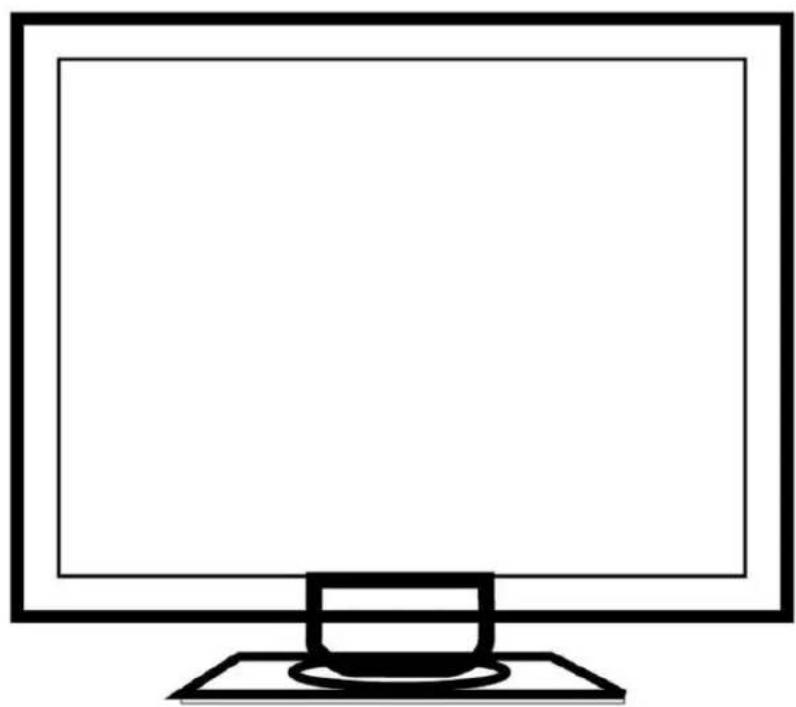

Visualizando o monitor

Nosso monitor LCD de 17" contém os seguintes ítens. Certifique se recebeu o jogo completo, caso contrário comunique o distribuidor ou o local de compra. Em última estância, sinta-se a vontade em contactar-nos.

Monitor LCD 17 TFT

1. Certifique que a força do sistema esteja desligada.
2. Encaixe o cabo de sinal no conector de sinal atrás do PC.
3. Encaixe o adaptador do cabo output na entrada atrás do monitor LCD e o cabo de força no adaptador.
4. Conectar o cabo de força no alimentador de energia.
5. Ligue o computador e o monitor.
6. Para obter melhor qualidade de desempenho, sugerimos que regule a resolução para o "Módulo Display".

Instalação do Hardware

Tenha cuidado com o seu monitor, ele é um produto de alta qualidade mas frágil e por isto fácil de quebrar. Desligue o LCD e o PC antes de instalá-lo. Siga nossas intruções passo a passo.

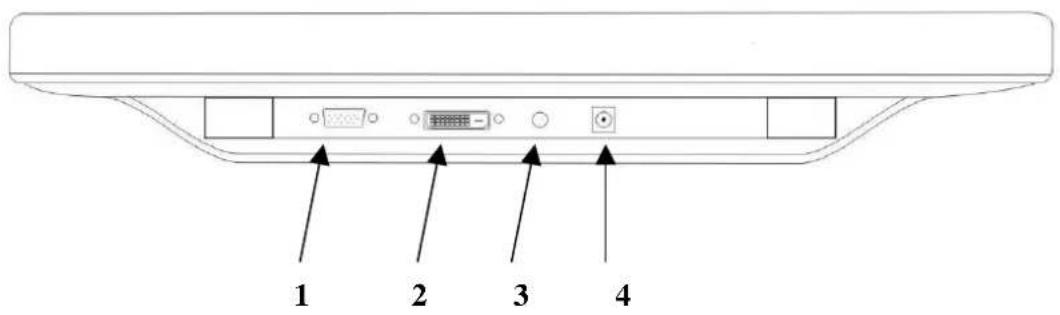

Input

1 2 3 4

【1】PC In : Este pode ser conectado com o Cabo de sinal de 15 pinos D-Sub.
【2】DVI port : Este pode ser conectado com o cabo de sinal DVI. * A função DVI é opcional.
【3】LINE in : Este pode ser conectado ao conector de saída de audio de qualquer aparelho de som.
【4】 DC port : Este é onde o cabo de força tem que ser conectado.

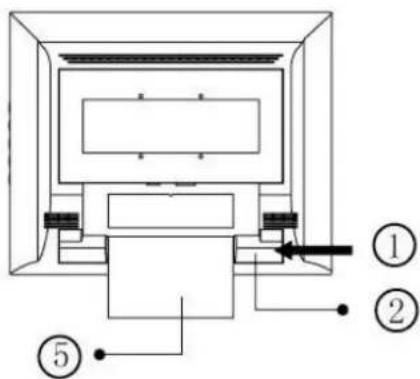

Instrução da montagem da parede

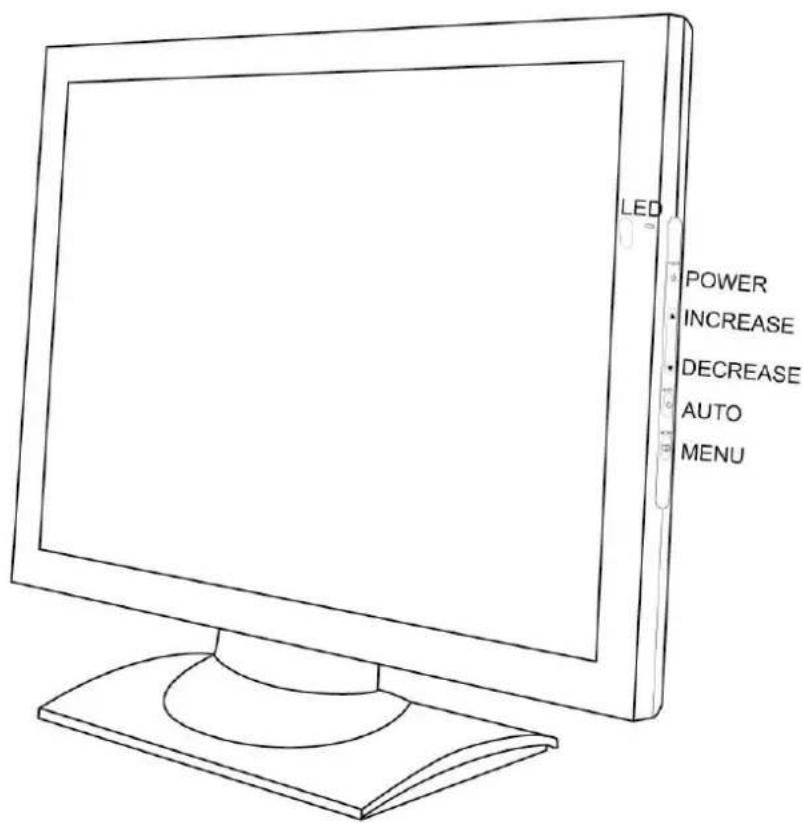

Botões de controle do Menu

LED POWER INCREASE DECREASE AUTO MENU

Introdução dos botões

Power: Liga e desliga o LCD. Quando ligado, acende a luz verde e quando em "stand by" a mesma se torna laranja.

Menu OSD: Pressione o botão do menu OSD, ajuste do menu direito.

Auto Tune: Auto ajuste, ajuste do menu esquerdo.

Decrease < - >: a Quente-chave do volume ajusta ment. Diminue o valor da opção no menu OSD.

Increase <+>: Muda o ambiente de operação do VGA para DVI. Aumenta o valor da opção no menu OSD.

Cuidados ao limpar

1. Tire o cabo de força da tomada antes de limpar o produto.

2. Nunca use qualquer tipo de dissolvente químico corrosível para limpar a tela. Ele pode danificar a superfície da mesma.

3. Sugerimos que use uma escova de cabelo (de pele de camelo) limpa ou um pano lint-free limpo e macio para limpar a tela.

4. Não faça nenhuma pressão direta sobre o LCD.

Precauções

1. Não exponha o monitor a luz do sol ou calor.

2. Não derrame líquidos no monitor.

3. Não tente abrir o monitor. Você pode se ferir e se expor a um choque elétrico. Para serviços, ligue para o local de compra.

4. Não utilize seu monitor quando produtos magnéticos ou eletrônicos estão sendo utilizados por perto.

5. Não utilize forte produtos químicos ou solventes de limpeza para limpar a tela de seu monitor. Limpe-o com um pano limpo e macio aplicado com uma solução suave.

6. Não ponha nada sobre seu monitor. Má ventilação pode elevar a temperatura de seu monitor.

7. Não toque diretamente na tela LCD com seus dedos. Impressão digital pode conter oleo, tornando-se difícil de limpar.

Resolvendo Problemas

Caso encontre qualquer tipo de problema ao utilizar o monitor, certifique se o mesmo foi instalado de forma correta.

- Não tem imagem na tela.

Checar:

1. Módulo Power saving. Pressione qualquer tecla e mova o mouse para desativar o módulo.

2. Pinos conectores do cabo de Sinal. Se os pinos estiverem tortos ou em quantidade incorreta, favor consultar o local de compra.

- Os caracteres estão muito escuro ou muito claros.

Checar:

1. Use o Menu OSD para ajustar o Brilho

- Quando seu monitor deve ser ajustado?

Checar:

1. Se a resolução ou grau de refrescagem foi alterado.

- O texto que aparece na tela não está nítido.

Checar:

1. Certifique-se que a resolução ou grau de refrescagem esteja de acordo com o Módulo Display.

OSD (On-Screen Display) Módulo Menu

Opção select

1. Pressione o botão OSD para acessar o Menu.
2. Use o Auto Tune para ajuste da parte esquerda.
3. Pressione o OSD novamente para o ajuste da parte direita.

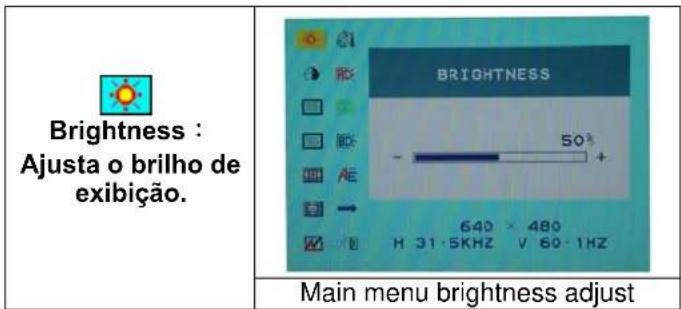

Brightness : Ajusta o brilho de exibição. BRIGHTNESS 640 × 480 H 31·5KHZ V 60·1HZ Main menu brightness adjust

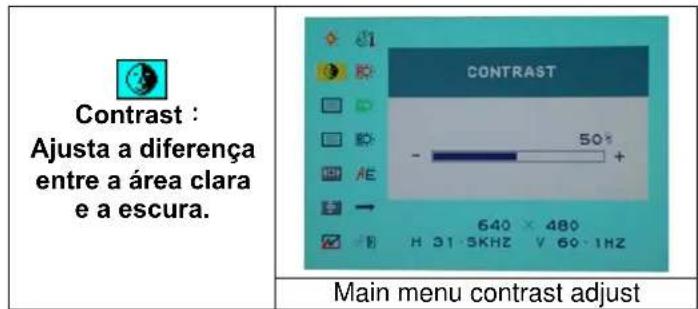

Contrast : Ajusta a diferença entre a área clara e a escura. CONTRAST 50% - AE 640 × 480 H 31·3KHZ V 60·1HZ Main menu contrast adjust

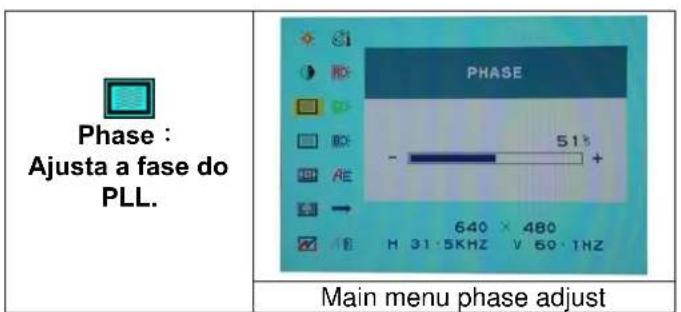

Phase : Ajusta a fase do PLL. PHASE 51% - AE 640 × 480 H 31·5KHZ V 60·1HZ Main menu phase adjust

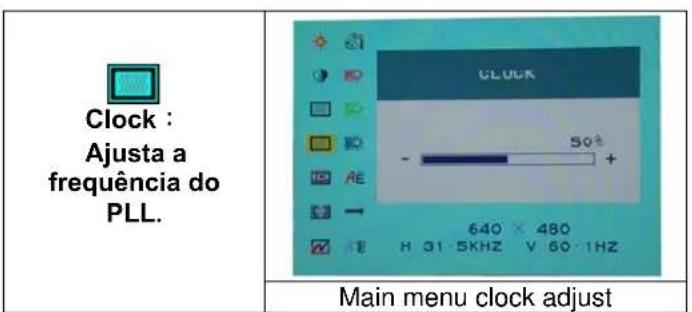

Clock : Ajusta a frequência do PLL. CLOCK 50% - AE 640 × 480 H 31·5KHZ V 60·1HZ Main menu clock adjust

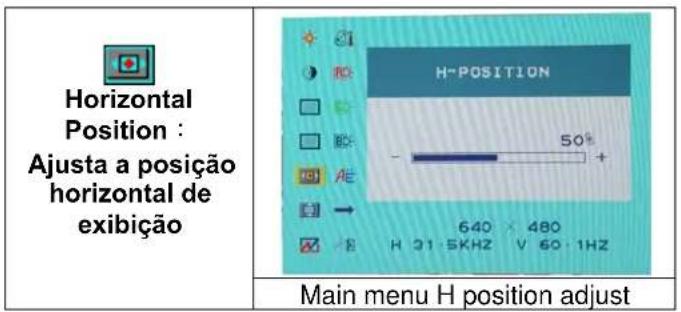

Horizontal Position : Ajusta a posição horizontal de exibição H-POSITION 50° + 640 480 H 31 5KHZ V 60 1HZ Main menu H position adjust

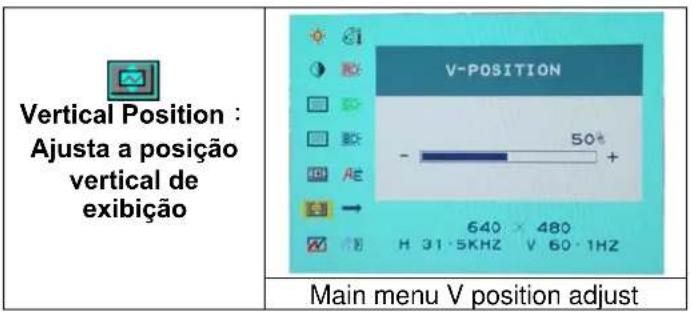

Vertical Position : Ajusta a posição vertical de exibição V-POSITION 50° - AE 640 × 480 H 31·5KHZ V 60·1HZ Main menu V position adjust

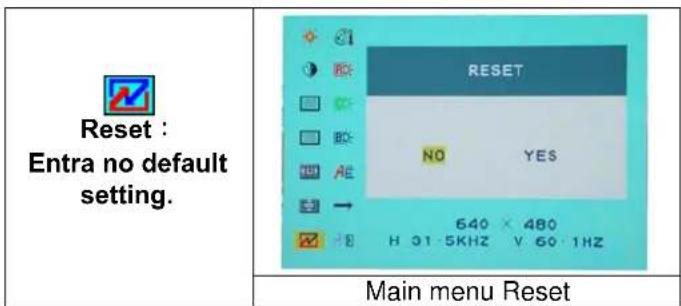

Reset : Entra no default setting. RESET NO YES 640 × 480 H 31·5KHZ V 60·1HZ Main menu Reset

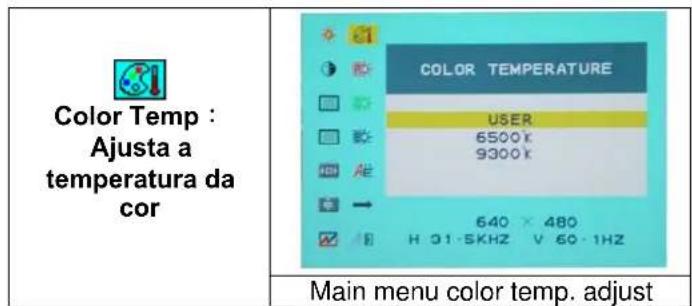

Color Temp : Ajusta a temperatura da cor COLOR TEMPERATURE USER 6500K 9300K 640 × 480 H 31·5KHZ V 60·1HZ Main menu color temp. adjust

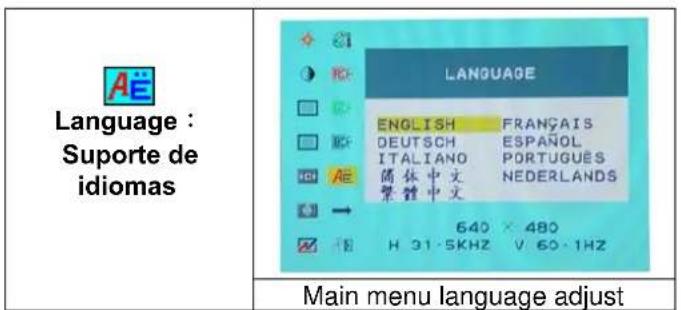

Language : Suporte de idiomas LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO PORTUGUÈS 儲体中文 NEDERLANDS 聲體中文 640 × 480 H 31·5KHZ V 60·1HZ Main menu language adjust

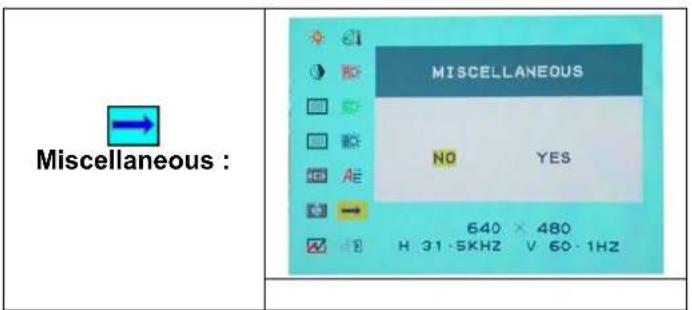

Miscellaneous : MISCELLANEOUS NO YES 640 × 480 H 31·5KHZ V 60·1HZ

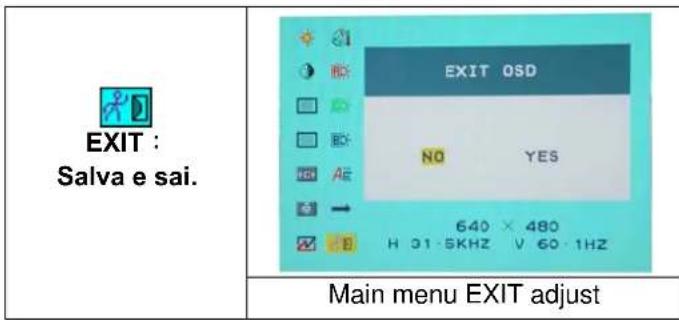

EXIT : Salva e sai. EXIT OSD NO YES 640 × 480 H 31·5KHZ V 60·1HZ Main menu EXIT adjust

Miscellaneous

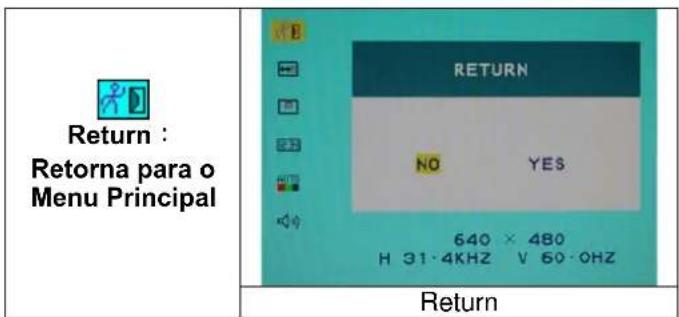

Return : Retorna para o Menu Principal RETURN NO YES 640 × 480 H 31·4KHZ V 60·0HZ Return

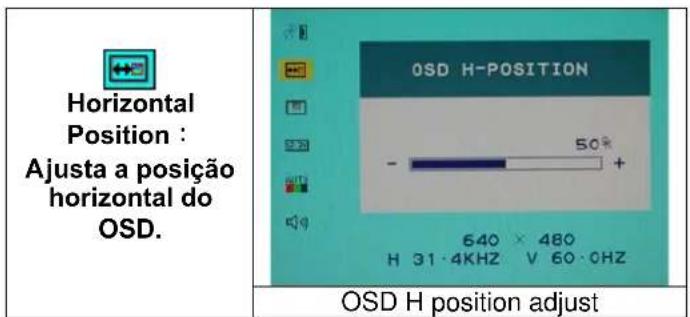

Horizontal Position : Ajusta a posição horizontal do OSD. OSD H-POSITION 50% - 640 × 480 H 31·4KHZ V 60·0HZ OSD H position adjust

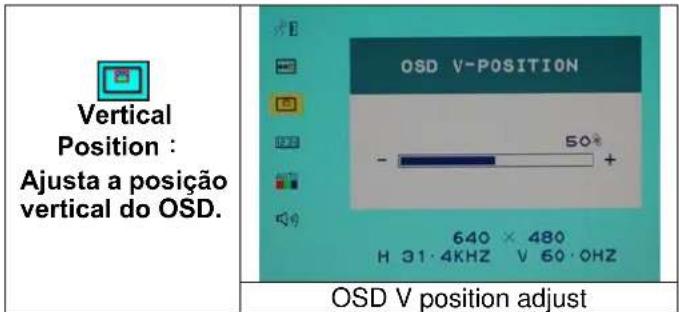

Vertical Position : Ajusta a posição vertical do OSD. OSD V-POSITION 50° - 640 × 480 H 31·4KHZ V 60·0HZ OSD V position adjust

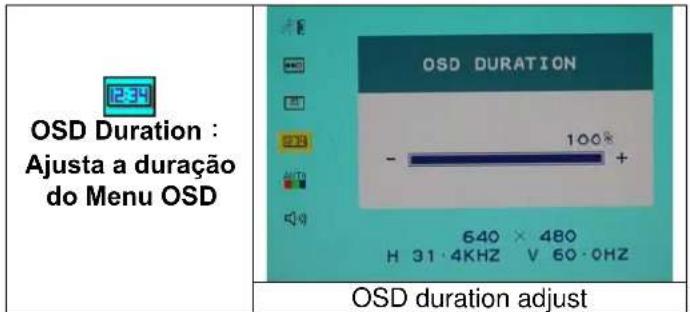

12:34 OSD Duration : Ajusta a duraçao do Menu OSD OSD DURATION - 100% + 640 × 480 H 31·4KHZ V 60·0HZ OSD duration adjust

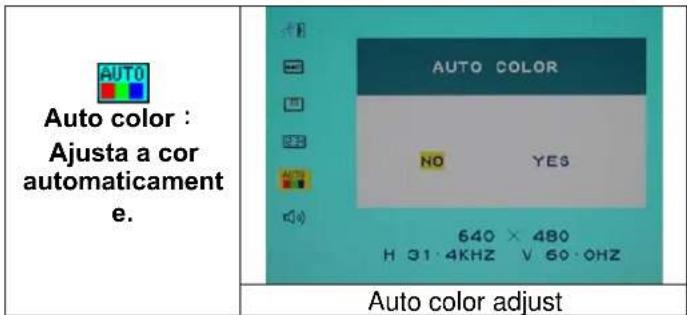

AUTO Auto color : Ajusta a cor automaticament e. AUTO COLOR NO YES 640 × 480 H 31·4KHZ V 60·0HZ Auto color adjust

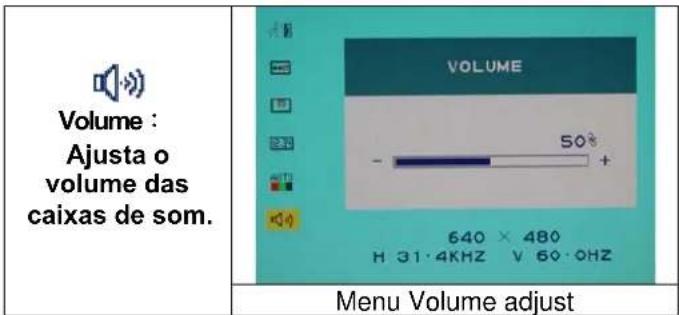

Volume : Ajusta o volume das caixas de som. VOLUME 50% - 640 × 480 H 31·4KHZ V 60·0HZ Menu Volume adjust

Módulo Display (de exibição)

Módulos de exibição disponíveis
Resolução	Frequência Horizontal (KHz)	Frequência Vertical (Hz)
640X350	31.475	70.100
640X480	31.469	59.940
640X480	37.500	75.000
720X400	31.469	70.087
800X600	37.879	60.317
800X600	46.875	75.000
1024X768	48.363	60.004
1024X768	60.023	75.029
1280X1024	63.981	60.020
1280X1024	79.976	75.024

1. Oferecemos 10 módulos compatíveis com o Windows.
2. É normal ocorrer interferências em sua tela quando estiver modulando seu PC ou OSD.
3. Para ter a Melhor qualidade presente no seu PC, lembre-se de fazer um upgrade em seu cartão de video Driver. Recomendamos que escolha um dos tipos listado na tabela.
4. Outros tipos que não estão listados na tabela acima, não possuem suporte.
5. Voce deve utilizar o administrador de força em seu computador. Ele é recomendado aos serviços relacionados a vida-util do produto.

Especificação

Painel LCD	TipoAngulo de visãoRazão de ContrasteBrilhoTempo de Resposta (Tr+Tf)Exibição de CoresResolução Max.Pixel Pitch	17.0” TFT Active Matrix LCD DisplayH:140°, V:130°500 : 1 (Típico)300 cd/m2 (Típico)16 ms16.7M colors(Cor real)1280X1024(SXGA)0.264mm(H)x0.264mm(V)
Sinais Input RGB AnálogoDVI*Suporte digital RGB signal com tipo TMDS signaling	Nível do Video :0.7Vp-p(75Ω)Sync TTL com 75Ω resistores pull-up internosFrequência FH:30~80KHzFV:56~75HzSuporte digital RGB signal com tipo TMDS signaling
Compatibilidade	PC	Até 1280X1024@75Hz(Non-interlaced)
Conector RGB AnálogoDVI*AudioForça	D-sub 15-pinosDVI-D*Stereo Phone Jack12V/DC Power Jack
Força VoltagemConsumoPower saving mode	100-240V, 50/60Hz(universal) via Adaptador AC externoAtivo < 48 Watt MaxStandby < 3 Watt
Caixa de som interna		2Wx2(Stereo)
Interface do usuário	Indicador LED	Ativo - AzulStandby -Flash AzulOff - Desligado
Condição de operação	TemperaturaUmidade do ar	5°C~40°C20% ~ 80% R.H.
Dimensões(W x H x D)	Física	400mm(W) x 390mm(H) x 155mm (D)
Peso Líquido 3.3Kg
DDC	DDC1/DDC2B	Compliant
Administrador de força		VESA DPMS, EPA Energy Star
Regulamentação (Certificados)	CE, FCC , TUV, BSMI

__* A função DVI é opcional.
