MANUALE UTENTE L1721 DGM

Installazione Hardware.... 55

Tasti di Controllo....56

I Tasti....56

Pulizia....57

Precauzioni 57

Risoluzione dei Problemi.... 57

Modalità Menu OSD (On-Screen Display) 58-59

Modalità Video....60

Specifiche Tecniche 61

Le informazioni del presente manuale sono soggette a variazioni senza preavviso.

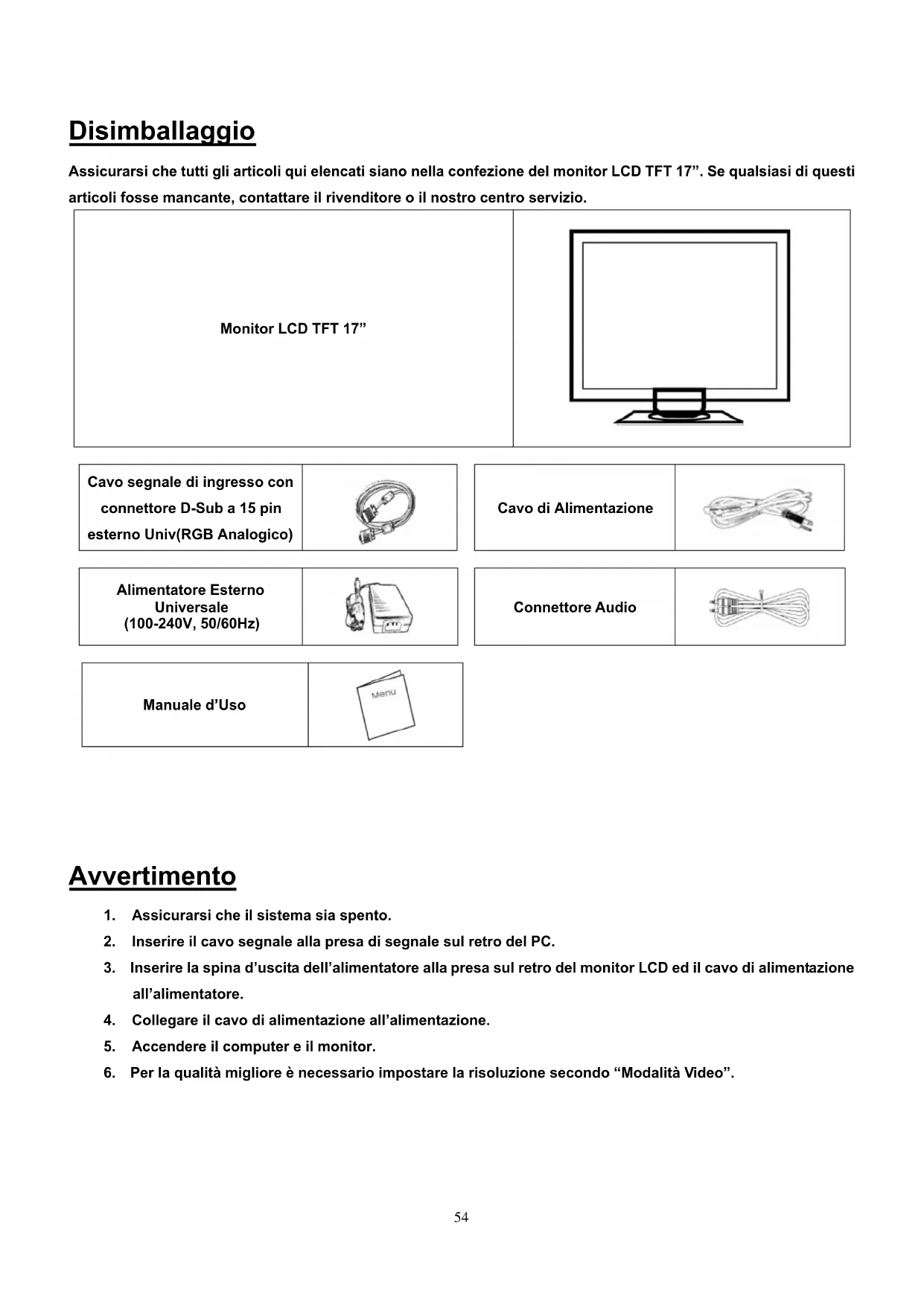

II Monitor

Assicurarsi che tutti gli articoli qui elencati siano nella confezione del monitor LCD TFT 17". Se qualsiasi di questi articoli fosse mancante, contattare il rivenditore o il nostro centro servizio.

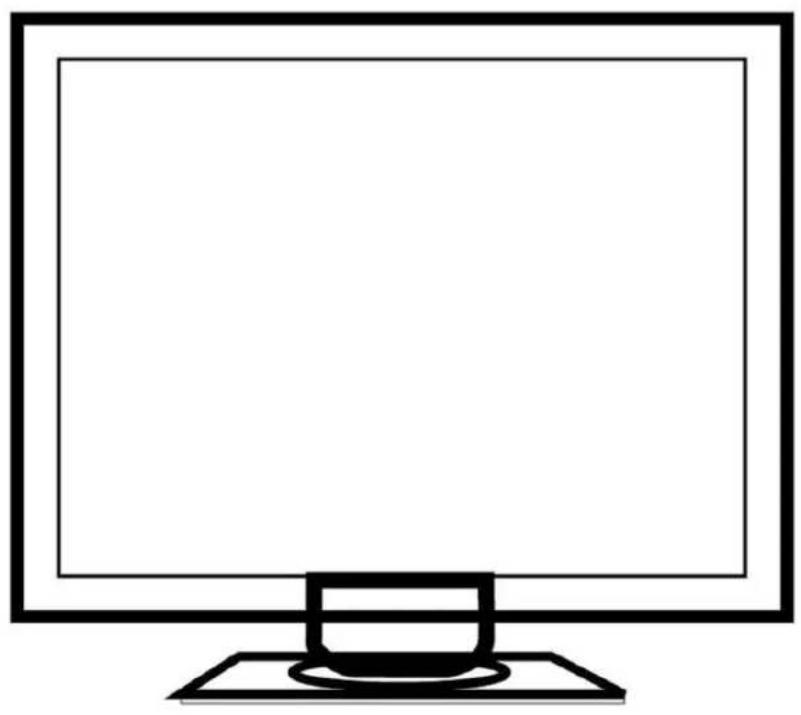

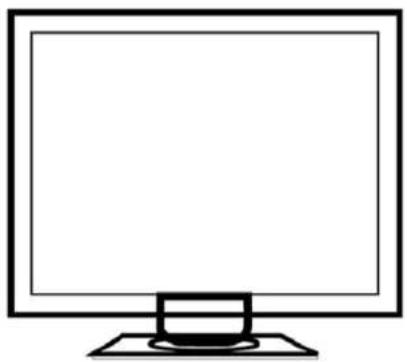

Monitor LCD TFT 17"

Cavo segnale di ingresso con connettore D-Sub a 15 pin esterno Univ(RGB Analogico)

Cavo di Alimentazione

Alimentatore Esterno Universale (100-240V, 50/60Hz)

Connettore Audio

Manuale d’Uso

Avvertimento

1. Assicurarsi che il sistema sia spento.
2. Inserire il cavo segnale alla presa di segnale sul retro del PC.
3. Inserire la spina d'uscita dell'alimentatore alla presa sul retro del monitor LCD ed il cavo di alimentazione all'alimentatore.
4. Collegare il cavo di alimentazione all'alimentazione.
5. Accendere il computer e il monitor.
6. Per la qualità migliore è necessario impostare la risoluzione secondo "Modalità Video".

Installazione Hardware

Maneggiare il monitor LCD con cura, è un prodotto eccellente ma anche fragile. Spegnere l'LCD e PC prima della impostazione. Effettuare le seguenti istruzioni passo per passo.

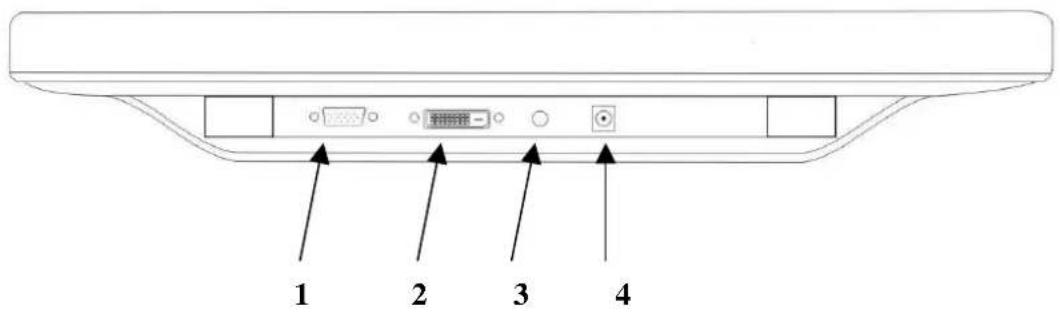

Ingressi

1 2 3 4

【1】 Presa PC: Per collegare il cavo segnale di ingresso D-Sub a 15 pin.
【2】 Porta DVI: Per collegare il cavo segnale DVI.
* La funzione DVI è opzionale.
【3】 LINE in: Per collegare il connettore uscita audio di una sorgente audio.
【4】 Presa alimentazione: Per collegare il cavo di alimentazione.

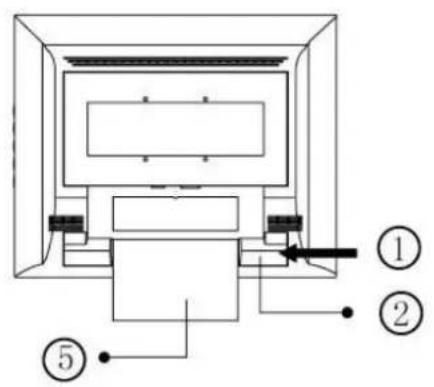

Istruzione del supporto della parete

Regolazione del Monitor

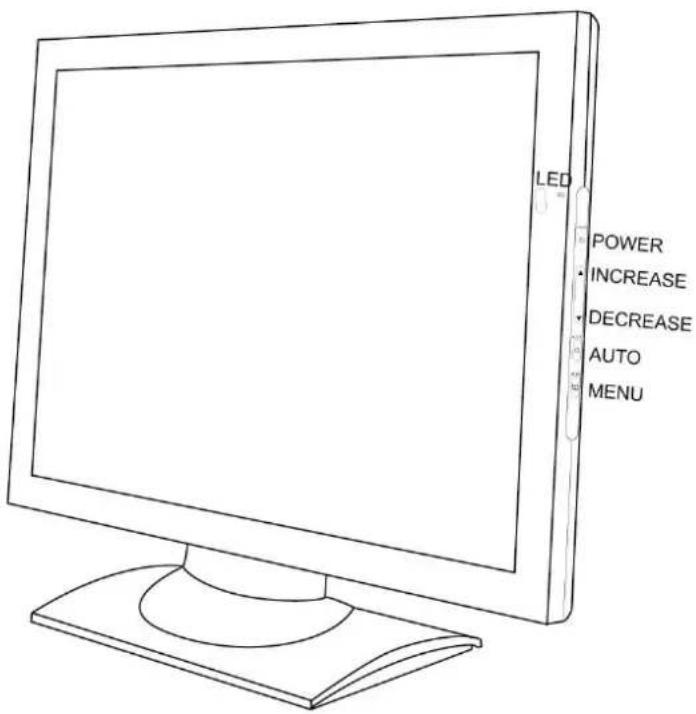

Tasti di Controllo

LED POWER INCREASE DECREASE AUTO MENU

I Tasti

Alimentazione: Per accendere e spegnere l'alimentazione dell'LCD. Lo stato acceso è indicato dal colore verde, stand-by è indicato dal colore arancione.

Menu OSD: Premere il tasto per attivare il menu OSD, regolazione menu destro.

Auto Tune: Per una regolazione automatica, regolazione sinistro.

Diminuire < - >: la Caldo-chiave di volume registra ment. Per diminuire il valore della voce del menu OSD.

Aumentare < + >: Commuti la condizioni di funzionamento di VGA a DVI. Per aumentare il valore della voce del menu OSD.

Pulizia

1. Pulire lo schermo con cura.
2. Non usare mai pulitori abrasivi o solventi chimici aggressivi per pulire lo schermo, perché possono danneggiare la superficie dello schermo.
3. Si consiglia di utilizzare una spazzola pulita di pelo di cammello o un panno morbido, pulito, non peloso per pulire lo schermo.
4. Evitare di applicare pressione sulla superficie dell'LCD.

Precauzioni

1. Non esporre il monitor alla luce diretta del sole o ad una fonte di calore.
2. Non versare liquidi sul monitor.
3. Non cercare di aprire il monitor. Rischio di scosse elettriche. Manutenzione deve essere effettuata dal rivenditore.
4. Non usare il monitor vicino a prodotti magnetici o elettronici in funzione.
5. Non utilizzare mai prodotti chimici o solventi aggressivi per pulire lo schermo del monitor. Per la pulizia utilizzare panni morbidi e puliti imbevuti di soluzioni leggere.
6. Non collocare oggetti sul monitor. Una cattiva ventilazione potrebbe surriscaldare il monitor.
7. Non toccare lo schermo LCD con le dite. Impronte di dita risultano difficile da pulire.

Risoluzione dei Problemi

Se si riscontrano problemi nell'utilizzo del prodotto, controllare che il monitor sia stato installato correttamente.

L'immagine non compare.

Controllare:

1. Modalità di risparmio energetico. Premere un tasto qualsiasi e spostare il mouse per disattivare tale modalità.
2. Pin del connettore del cavo di segnale. Se vi sono pin mancanti o piegati, contattare il rivenditore.

I caratteri appaiono scuri oppure troppo chiari.

Controllare:

1. Regolare la luminosità con il Menu OSD.

' Quando serve un'impostazione nuova del monitor?

Controllare:

1. Se è stata modificata la risoluzione della frequenza.

. Il testo sullo schermo appare poco chiaro.

Controllare:

1. Assicurarsi che la risoluzione o frequenza di aggiornamento corrisponde alla Modalità Video.

Modalità Menu OSD (On-Screen Display)

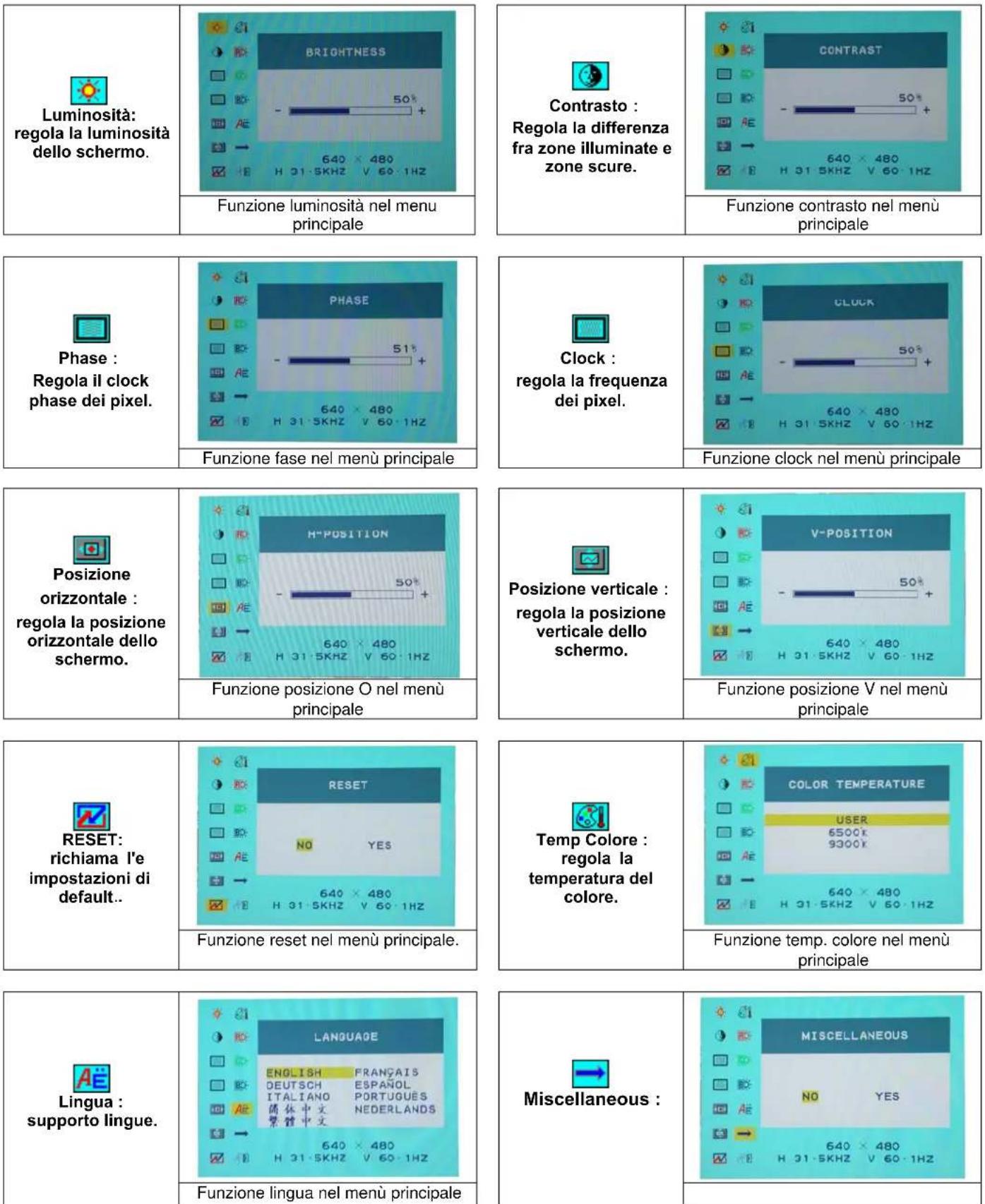

Selezione Opzioni

1. Premere il tasto OSD per accedere al menu.
2. Utilizzare Auto Tune per regolazione sinistra.
3. Premere OSD ancora per regolazione destra.

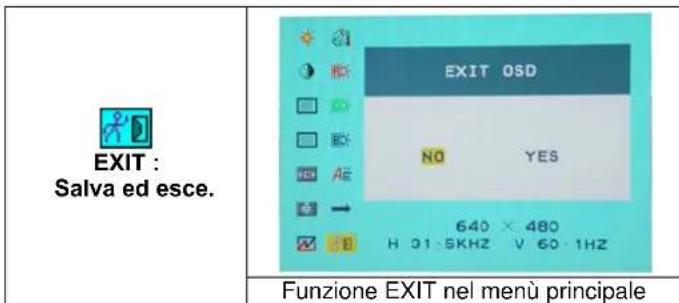

EXIT : Salva ed esce. EXIT OSD NO YES 640 × 480 H 31·5KHZ V 60·1HZ Funzione EXIT nel menù principale

Miscellaneous :

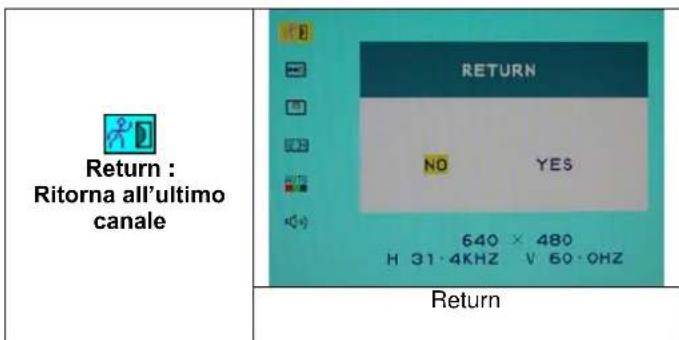

Return : Ritorna all'ultimo canale RETURN NO YES 640 × 480 H 31·4KHZ V 60·0HZ Return

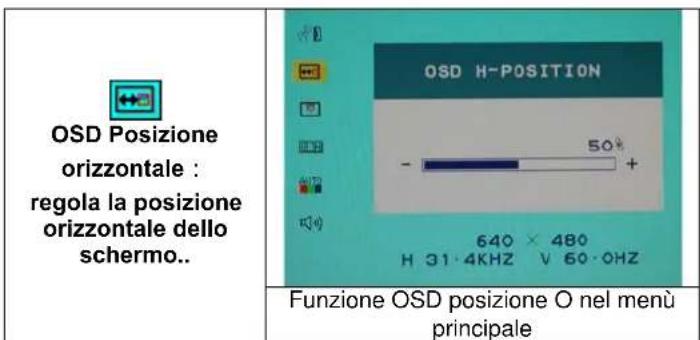

OSD Posizione orizzontale : regola la posizione orizzontale dello schemo.. OSD H-POSITION 50° - 640 × 480 H 31·4KHZ V 60·0HZ Funzione OSD posizione O nel menù principale

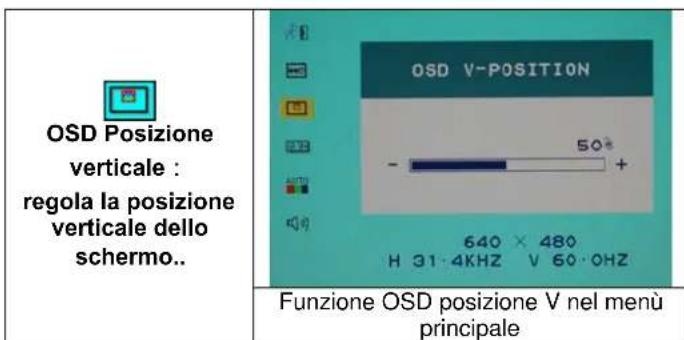

OSD Posizione verticale : regola la posizione verticale dello schemo.. OSD V-POSITION 50° - 640 × 480 H 31·4KHZ V 60·0HZ Funzione OSD posizione V nel menù principale

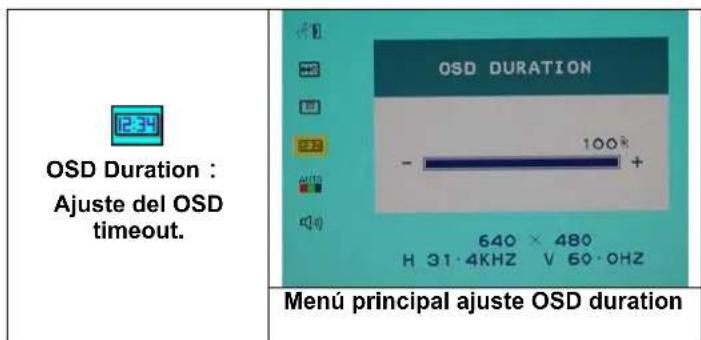

OSD Duration : Ajuste del OSD timeout. OSD DURATION - 100% 640 × 480 H 31·4KHZ V 60·0HZ Menú principal ajuste OSD duration

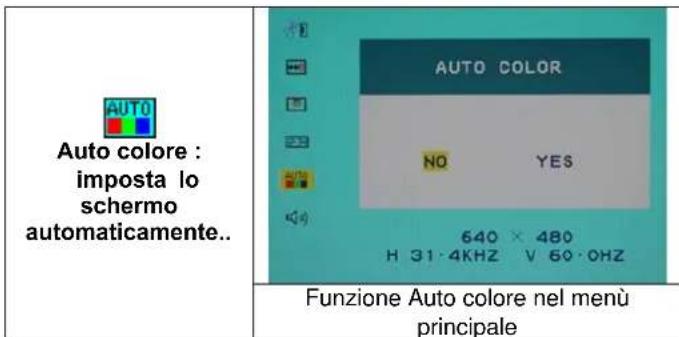

Auto colore : imposta lo schemo automaticamente.. AUTO COLOR NO YES 640 × 480 H 31·4KHZ V 60·OHZ Funzione Auto colore nel menù principale

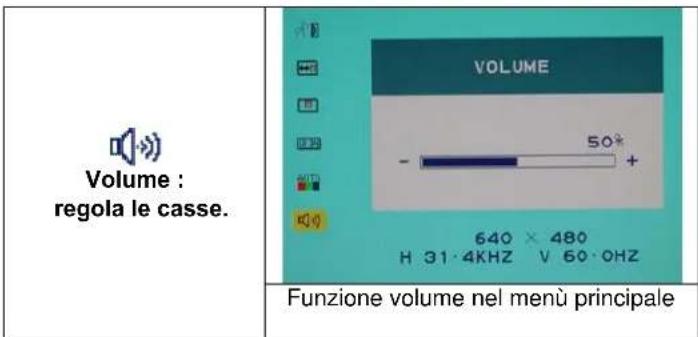

Volume : regola le casse. VOLUME 640 × 480 H 31·4KHZ V 60·0HZ Funzione volume nel menù principale

Modalità Video In arrivo
Risoluzione	Frequenza	Orizzontale	(KHz) Frequenz
640X350	31.475		70.100
640X480	31.469		59.940
640X480	37.500		75.000
720X400	31.469		70.087
800X600	37.879		60.317
800X600	46.875		75.000
1024X768	48.363		60.004
1024X768	60.023		75.029
1280X1024	63.981		60.020
1280X1024	79.976		75.024

1. Offriamo 10 modalità disponibili e compatibile con Windows.
2. Interferenze sullo schermo durante l'impostazione del PC od OSD è un fenomeno normale.
3. Per ottenere la qualità ottima, tenere presente di aggiornare I driver della scheda video. Si consiglia di scegliere una delle modalità riportate nella tabella.
4. Altre modalità non elencate potrebbero essere non supportate.
5. Utilizzare la modalità risparmio energetico del computer aiuta ad estendere la durata del prodotto.

Specifiche Tecniche

Pannello LCD Tipo	Angolo di VisualizzazioneRapporto di ContrastoLuminositàTempo di Risposta(Tr+Tf)Colori del DisplayRisoluzione mass.Pixel Pitch	Display LCD TFT 17.0” Active MatrixH:140°, V:130°500 : 1 (Tip.)300 cd/m2 (Tip.)16 ms16.7M colori (True color)1280X1024(SXGA)0.264mm(O)x0.264mm(V)
Segnali di Entrata RGB	AnalogicoDVI*	Livello Video: 0.7Vp-p(75Ω)Sync TTL con resistori di pull-up interni 75ΩFrequenza FH:30~80KHzF V : 5 6 ~ 7 5 HzSupporta Segnale RGB digitale con tipo di segnalazione tipo TMDS
Compatibilità PC Fino a	1280X1024@75Hz(non-interlacciato)
Connettori RGB Analogico	DVI*AudioAlimentazione	15 Pin D-subDVI-D*Presa StereoPresa Alimentazione 12V/DC
Alimentazione Tensione	ConsumoModalità RisparmioEnergetico	100-240V, 50/60Hz(universale) via Alimentatore esternoAttivo < 48 Watt MaxStandby < 3 Watt
Casse Incorporate 2Wx2(Stereo)
Interfaccia Utente	Indicatore LED	Attivo - BluStandby - Flash BluSpegnere - Spento
Condizioni Operative	TemperaturaUmidità	5°C~40°C20% ~ 80% U.R.
Dimensioni(L x A x P)	Specifiche Fisiche	400mm(L) x 390mm(A) x 155mm(P)
Peso Netto	3.3 Kg
DDC	Conforme DDC1/DDC2B
Risparmio Energetico		VESA DPMS, EPA Energy Star
Certificazioni)	CE, FCC, TUV, BSMI

* La funzione DVI è opzionale.
