MANUALE UTENTE L1523 DGM

Grazie per l’acquisto del nostro prodotto LCD. Per accertarsi del funzionamento sicuro del prodotto, leggere con attenzione il seguente menù prima di usarlo.

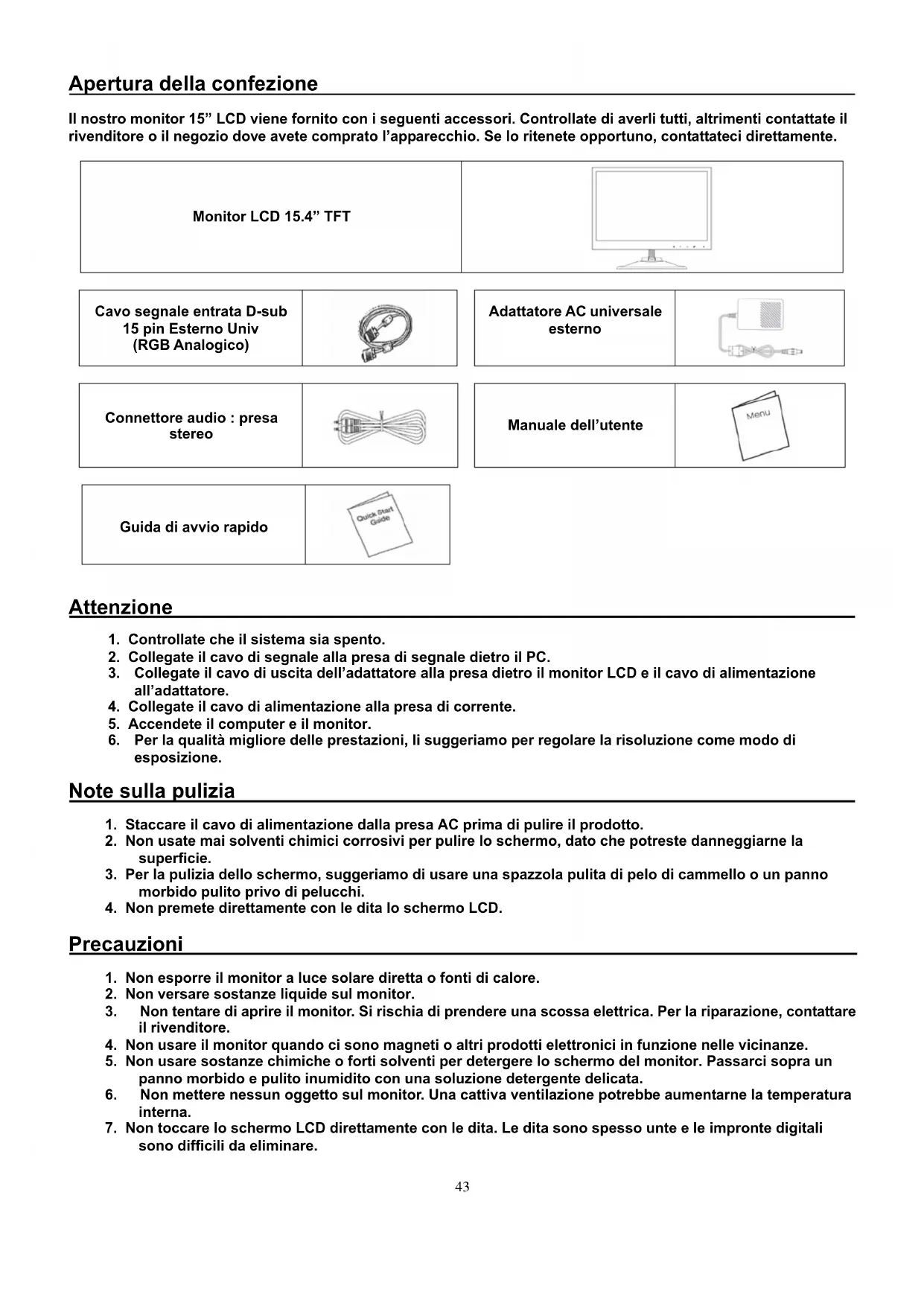

Tutte le informazioni in questo manuale possono subire modifiche senza preavviso.43 Apertura della confezione Il nostro monitor 15” LCD viene fornito con i seguenti accessori. Controllate di averli tutti, altrimenti contattate il rivenditore o il negozio dove avete comprato l’apparecchio. Se lo ritenete opportuno, contattateci direttamente. Monitor LCD 15.4” TFT

Cavo segnale entrata D-sub 15 pin Esterno Univ (RGB Analogico) Adattatore AC universale esterno

Guida di avvio rapido

1. Controllate che il sistema sia spento.

2. Collegate il cavo di segnale alla presa di segnale dietro il PC.

3. Collegate il cavo di uscita dell’adattatore alla presa dietro il monitor LCD e il cavo di alimentazione

4. Collegate il cavo di alimentazione alla presa di corrente.

5. Accendete il computer e il monitor.

6. Per la qualità migliore delle prestazioni, li suggeriamo per regolare la risoluzione come modo di

esposizione. Note sulla pulizia

1. Staccare il cavo di alimentazione dalla presa AC prima di pulire il prodotto.

2. Non usate mai solventi chimici corrosivi per pulire lo schermo, dato che potreste danneggiarne la

3. Per la pulizia dello schermo, suggeriamo di usare una spazzola pulita di pelo di cammello o un panno

morbido pulito privo di pelucchi.

4. Non premete direttamente con le dita lo schermo LCD.

1. Non esporre il monitor a luce solare diretta o fonti di calore.

2. Non versare sostanze liquide sul monitor.

3. Non tentare di aprire il monitor. Si rischia di prendere una scossa elettrica. Per la riparazione, contattare

4. Non usare il monitor quando ci sono magneti o altri prodotti elettronici in funzione nelle vicinanze.

5. Non usare sostanze chimiche o forti solventi per detergere lo schermo del monitor. Passarci sopra un

panno morbido e pulito inumidito con una soluzione detergente delicata.

6. Non mettere nessun oggetto sul monitor. Una cattiva ventilazione potrebbe aumentarne la temperatura

7. Non toccare lo schermo LCD direttamente con le dita. Le dita sono spesso unte e le impronte digitali

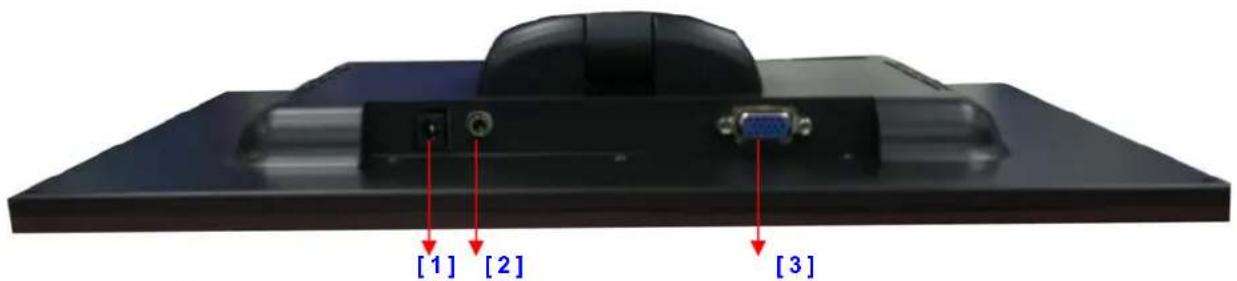

sono difficili da eliminare.44 Installazione hardware Fate attenzione maneggiando il monitor LCD: è un prodotto sofisticato ma molto fragile. Prima di montarlo, spegnete lo schermo LCD e il PC. Seguite l’installazione passo passo. [1] [2] [3] 【1】Porta DC：Serve a connettere il cavo di alimentazione 【2】Porta audio：si può collegare al connettore di segnale audio di qualunque fonte audio. 【3】PC In : Questa si può collegare al cavo di segnale D-Sub 15 pin. Installazione hardware passo passo

1. Girate lo schermo LCD attentamente per vedere tutte le porte disponibili.

2. Inserite il cavo di segnale RGB analogico (standard) nella sua porta, collegando l’altra estremità al computer.

3. Inserite il connettore Audio nella sua porta, collegando l’altra estremità alla linea di uscita del computer.

4. Collegate l’adattatore AC e il cavo di alimentazione.

5. Inserite il cavo DC nella sua porta (DC in), collegando l’altra estremità alla presa di corrente.

6. Accendete l’apparecchio.

7. Complimenti, avete finito. Adesso potete godervi le prestazioni eccellenti del nostro monitor.45

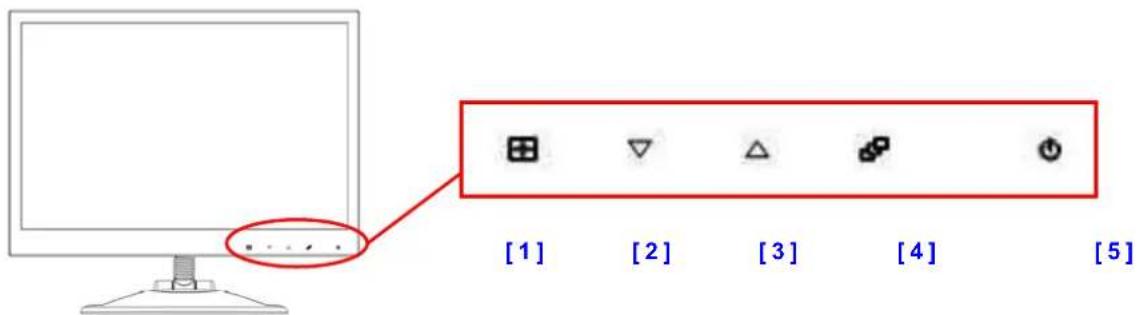

Tasti di controllo di monitor Non avete bisogno di premere i tasti di controllo di monitor di LCD , potete toccare direttamente soltanto i tasti per regolare la funzione di che cosa avete bisogno .

1. Auto Tune: Autoregolazione e spostamento a sinistra nel menù.

2. Giù <->: Dimininuzione del valore selezionato nel menu OSD.

3. Su <+>: Aumento del valore selezionato nel menu OSD.

4. Menù OSD: Tasto per il menu OSD e sponstamento a destra nel menu.

5. ON/OFFr: Accende e spegne lo schermo LCD . Quando è acceso, la luce è verde, quando è in standby la luce è

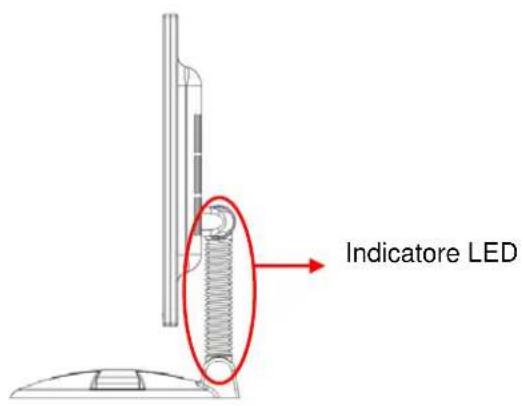

Indicatore LED Quando accendete l’alimentazione , l'indicatore LED rimarrà accendito fino che voi spenga l'alimentazione . Se il monitor è in “standby” , l'indicatore LED continuerà a esporre a flash fino che accendete o spegnete l'alimentazione del monitore di LCD .

[1] [2] [3] [4] [5] Indicatore LED46 Modo Menù OSD (On-Screen Display) Selezione opzioni

1. Premete il tasto OSD per accedere al menù.

2. Usate Auto Tune per lo spostamento a sinistra.

3. Premete ancora OSD per lo spostamento a destra.

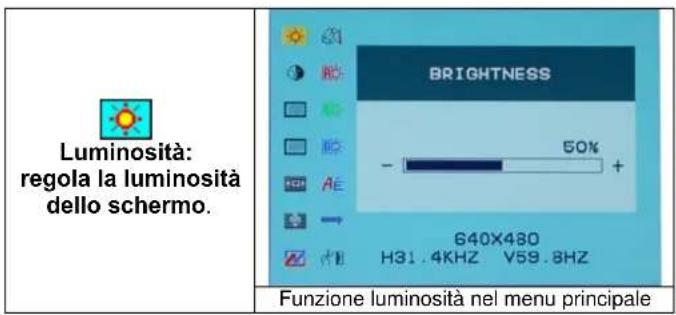

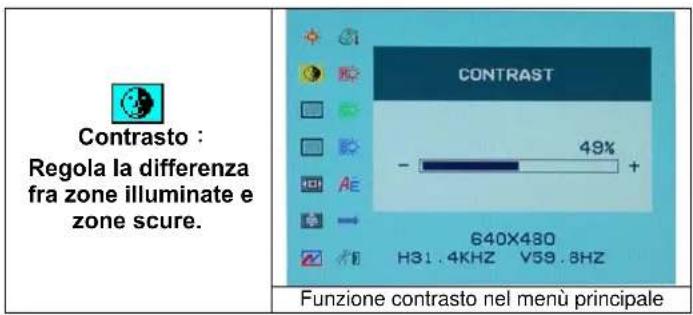

Luminosità: regola la luminosità dello schermo. Funzione luminosità nel menu principale Contrasto： Regola la differenza fra zone illuminate e zone scure. Funzione contrasto nel menù principale

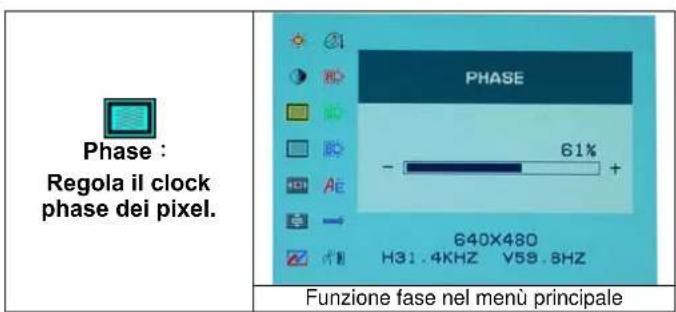

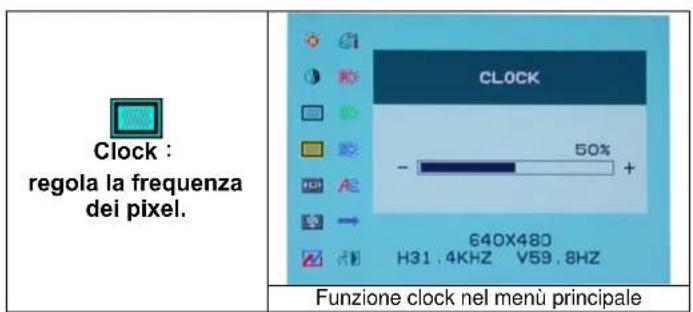

Phase： Regola il clock phase dei pixel. Funzione fase nel menù principale Clock： regola la frequenza dei pixel. Funzione clock nel menù principale

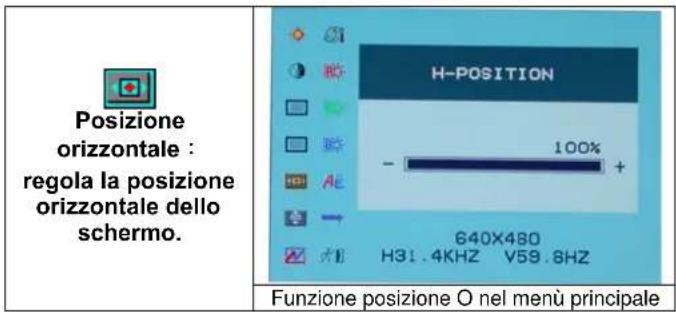

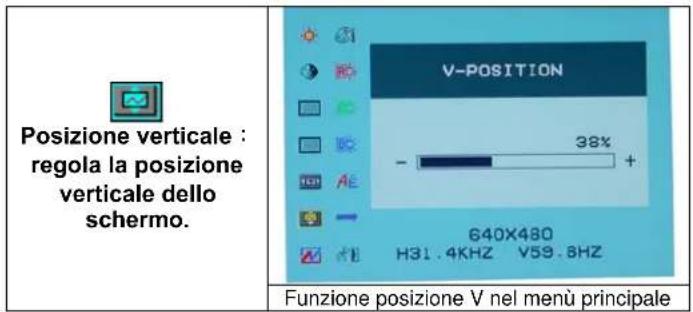

Posizione orizzontale： regola la posizione orizzontale dello schermo. Funzione posizione O nel menù principale Posizione verticale： regola la posizione verticale dello schermo. Funzione posizione V nel menù principale

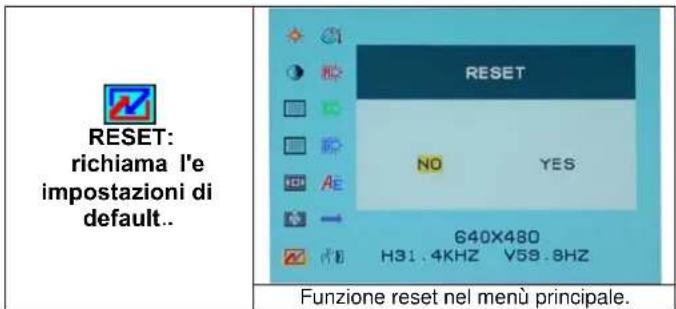

RESET: richiama l'e impostazioni di default

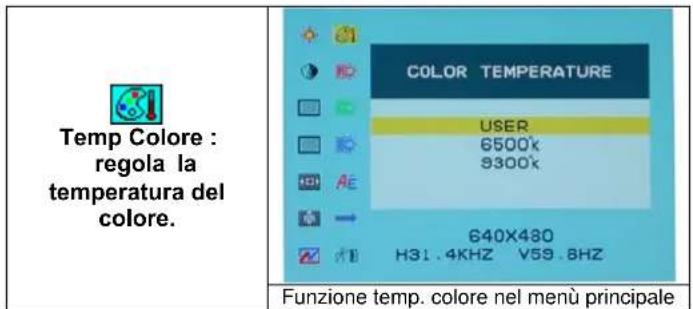

Funzione reset nel menù principale. Temp Colore : regola la temperatura del colore. Funzione temp. colore nel menù principale

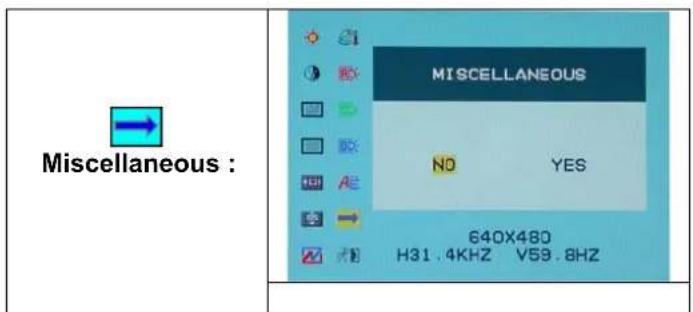

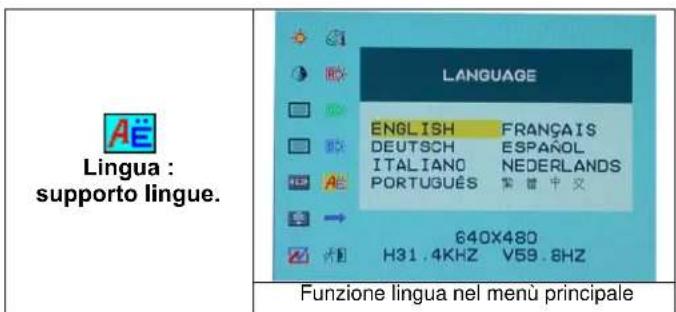

Lingua : supporto lingue. Funzione lingua nel menù principale Miscellaneous :47 EXIT : Salva ed esce. Funzione EXIT nel menù principale Miscellaneous :

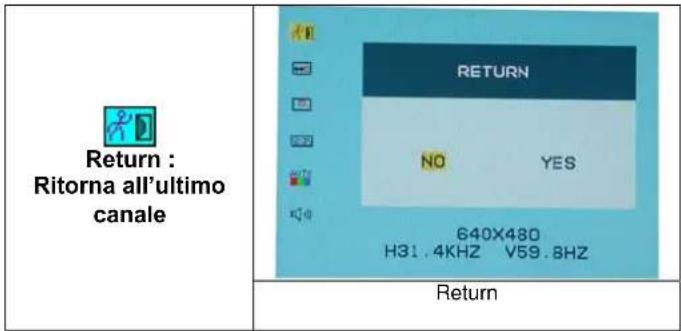

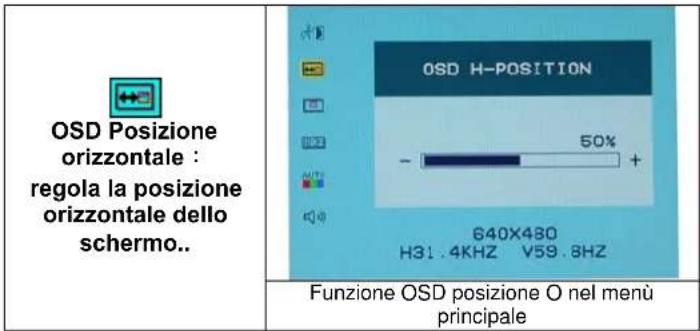

Return : Ritorna all’ultimo canale Return OSD Posizione orizzontale： regola la posizione orizzontale dello schermo.. Funzione OSD posizione O nel menù principale

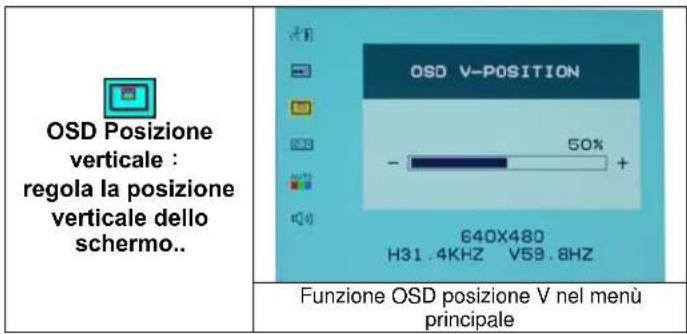

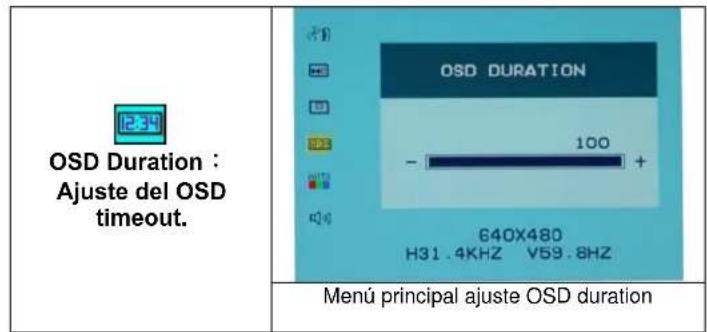

OSD Posizione verticale： regola la posizione verticale dello schermo.. Funzione OSD posizione V nel menù principale OSD Duration： Ajuste del OSD timeout. Menú principal ajuste OSD duration

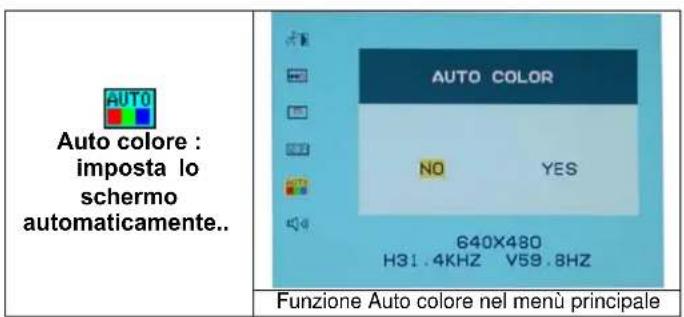

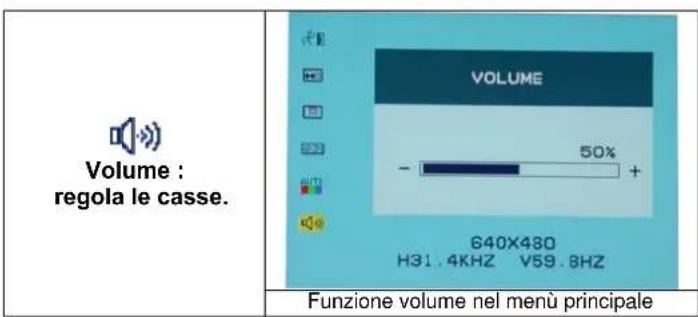

Auto colore : imposta lo schermo automaticamente.. Funzione Auto colore nel menù principale Volume : regola le casse. Funzione volume nel menù principale48 RISOLUZIONE SCHERMO Modalità disponibili Risoluzione Frequenza orizzontale (KHz) Frequenza verticale (Hz) 640X480 31.469 59.941 800X600 37.879 60.317 1024X768 48.363 60.004 1280X720 63.981 60.020

1. Avete a disposizione 4 modalità compatibili con Windows.

2. Eventuali interferenze dello schermo durante la modulazione del PC o del menù OSD sono da

considerarsi normali.

3. Per ottenere la miglior qualità da parte del PC, ricordatevi di fare l’upgrade del driver della scheda grafica.

Scegliete sempre una delle modalità elencate in tabella.

4. Altre risoluzioni non presenti nella lista precedente non sono supportate.

5. Usate sempre la funzione di risparmio energetico del monitor. Serve a prolungare la durata di vita del

Specifiche Pannello LCD Tipo Angolo visuale (CR=10) Contrasto Luminosità Tempo di risposta (Tr+Tf) Colori schermo Max Risoluzione Grandezza pixel Schermo LCD 15.4” TFT a matrice attiva H:140° , V:120° 400 : 1 (Typical) 220 cd/m

Livello video:0.7Vp-p(75Ω) Sync TTL con resistori interni pull-up 75Ω Frequenza FH:30~62KHz FV:56~75Hz Connettori RGB Analogico Audio Alimentazione D-sub 15-pin Presa stereo Presa alimentazione 12V/DC Alimentazione Voltaggio Consumo Risparmio energ. 100-240V, 50/60Hz (universale) via adattatore AC esterno Attivo < 24Watt Max Standby < 2.5Watt Cassa interna 2Wx2(Stereo) Interfaccia utente Indicatori LED Attivo - Verde Off - Spento Standby - Flash Condizioni di funzionamento Temperatura Umidità dell’aria 5°C~40°C 20% ~ 80% R.H. Dimensioni (L x A x P) Fisiche 356mm(L) x 304mm(A) x 30mm(P) Peso netto 1.8Kg DDC Compatibile DDC1/DDC2B Gestione energetica VESA DPMS, EPA Energy Star Regolamenti (Certificazioni) CE,FCC,VCCI,BSMI,UL/CUL,CSA49 Risoluzione dei problemi Nel caso di problemi durante l’uso di questo prodotto, controllate prima di aver installato correttamente il monitor. ˙ Non c’è immagine sullo schermo. Controlli:

1. È attiva la modalità risparmio energetico. Premete un tasto o muovete il mouse per disattivare la

2. C’è un problema ai pin del cavo di segnale. Se ci sono pin piegati o mancanti, rivolgetevi al

rivenditore del prodotto. ˙ I caratteri sono troppo scuri o troppo chiari Controlli:

1. Regolate il contrasto dello schermo dal menù OSD.

˙ Quand’è che si regola il monitor?

1. Dopo aver fatto “ richiama”

2. Se la frequenza di risoluzione viene cambiata.

˙ Il testo sullo schermo non è chiaro. Controlli

1. Assicuratevi che la risoluzione scelta sia compatibile con le modalità disponibili.50
