使用説明書 L1523 DGM

当社の LCD 製品をお買い上げ頂き、誠に有難うございます。 本製品を安全にご使用頂くために、ご使用前に、以下のメニューを良くお読みください。

上記の全ての内容は通知無しに変更されることがありますのでご了承ください。51

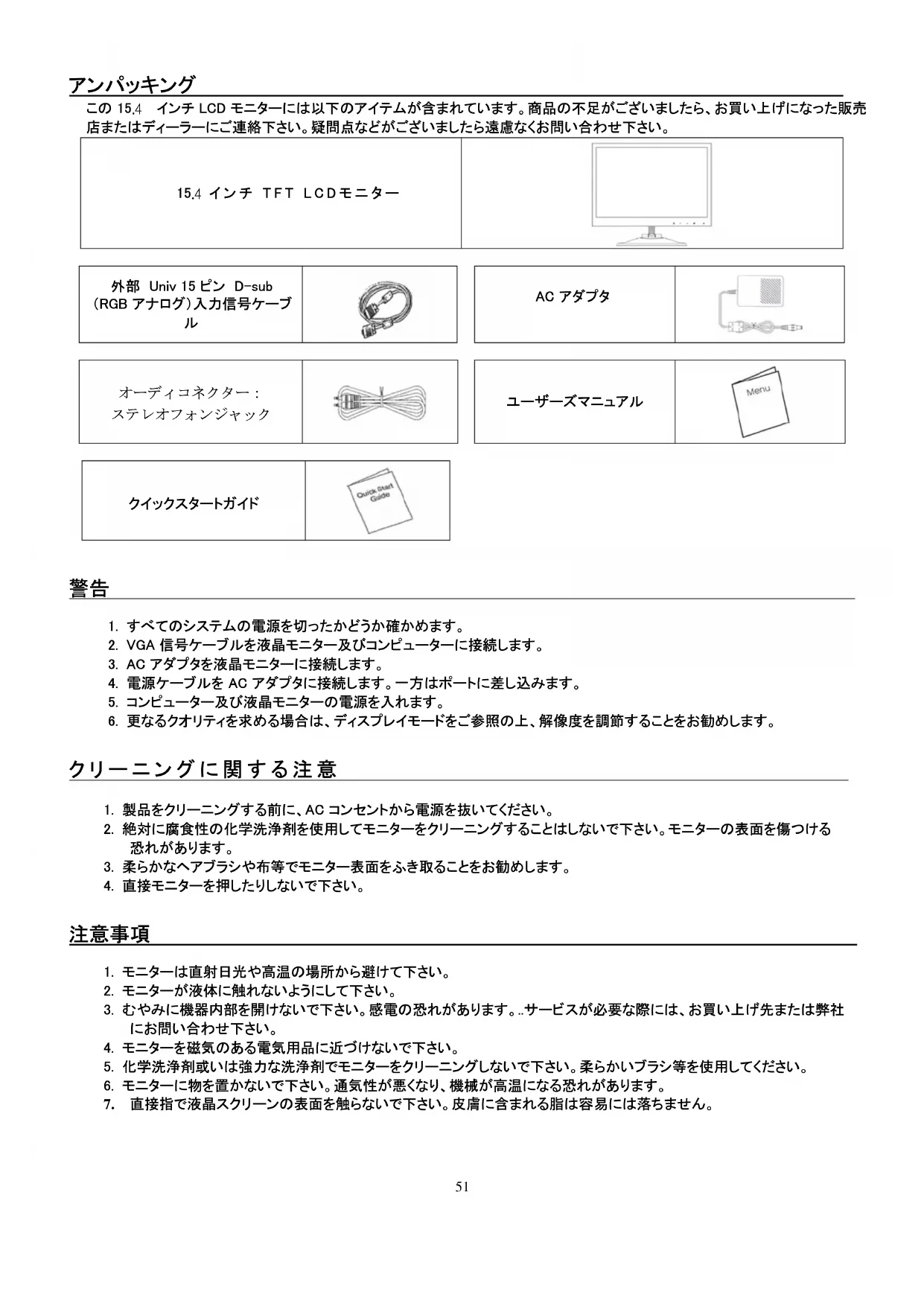

この 15.4 インチ LCD モニターには以下のアイテムが含まれています。商品の不足がございましたら、お買い上げになった販売 店またはディーラーにご連絡下さい。疑問点などがございましたら遠慮なくお問い合わせ下さい。

15.4 インチ TFT LCDモニター

外部 Univ 15 ピン D-sub （RGB アナログ）入力信号ケーブ

1. すべてのシステムの電源を切ったかどうか確かめます。

2. VGA 信号ケーブルを液晶モニター及びコンピューターに接続します。

3. AC アダプタを液晶モニターに接続します。

4. 電源ケーブルを AC アダプタに接続します。一方はポートに差し込みます。

5. コンピューター及び液晶モニターの電源を入れます。

6. 更なるクオリティを求める場合は、ディスプレイモードをご参照の上、解像度を調節することをお勧めします。

1. 製品をクリーニングする前に、AC コンセントから電源を抜いてください。

2. 絶対に腐食性の化学洗浄剤を使用してモニターをクリーニングすることはしないで下さい。モニターの表面を傷つける

3. 柔らかなヘアブラシや布等でモニター表面をふき取ることをお勧めします。

4. 直接モニターを押したりしないで下さい。

1. モニターは直射日光や高温の場所から避けて下さい。

2. モニターが液体に触れないようにして下さい。

3. むやみに機器内部を開けないで下さい。感電の恐れがあります。..サービスが必要な際には、お買い上げ先または弊社

4. モニターを磁気のある電気用品に近づけないで下さい。

5. 化学洗浄剤或いは強力な洗浄剤でモニターをクリーニングしないで下さい。柔らかいブラシ等を使用してください。

6. モニターに物を置かないで下さい。通気性が悪くなり、機械が高温になる恐れがあります。

7. 直接指で液晶スクリーンの表面を触らないで下さい。皮膚に含まれる脂は容易には落ちません。52

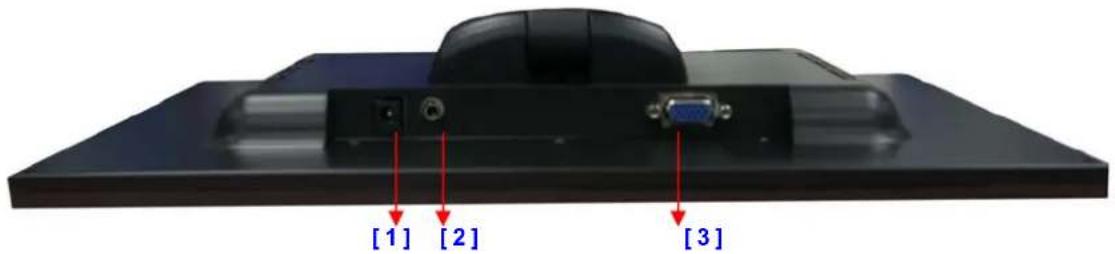

ハードウェアインストレーション 非常にデリケートな製品ですので、モニターは丁寧に扱ってください。危険ですのでインストールする前に必ずコンピュータに電源 を切って下さい。指示の手順に従ってインストールをして下さい。 [1] [2] [3] 【1】電源ポート：ここで電源を接続します。 【2】オーディオポート： 様々なサウンドリソースのオーディオシグナルコネクタに接続することができます。 【3】PC イン : ここで D-Sub 15 ピンシグナルケーブルを接続します。 ハードウェアインストレーションの手順

1. 扱いに注意しながらインストールがし易いようにモニターを反転させて下さい。

2. VAG アナログ(スタンダード)等の信号ケーブルをポートに差し込みます。一方はコンピューターと接続させます。

3. オーディオコネクターをポート(DC in)ポートに差し込みます。一方はコンピューターと接続させます。

4. AC アダプター及び電源ケーブルを接続させます。

5 DC ケーブルをポート(DC n)に差し込みます。一方はソケットに接続させます。53 6 電源を入れます。 7 インストールの手順が完了しました。高性能の液晶モニターがお楽しみいただけます。

LCD モニター制御ボタンは、押さずに触れるだけであらゆる機能に調節可能です。

1. Auto Tune: 自動調節でメニュー左の調整です。

2. Decrease <->: OSD メニューでオブションを減少調節します。

3. Increase <+>:，OSD メニューを增加調節します。

4. OSD Menu: OSD メニューにアクセスして、メニュー右の調整です。

5. Power: 電源をオンヌはオフにします。オンの時は緑色のランブで、オフの時 FLASH 緑色のランブで表示されます。

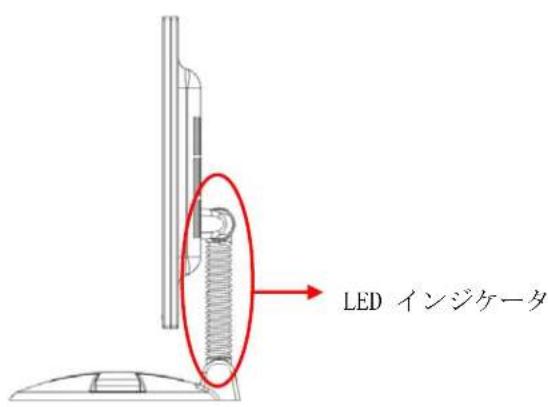

LED インジケータ パワーオンになると LED インジケータが灯り、オフになると消えます。モニターが待機状態のときは、完全なオン／オフ 状態になるまで LED インジケータが点滅を続けます。

[1] [2] [3] [4] [5] LED インジケータ54 OSD オンスクリーンディスプレイ

1. OSD ボタンを押してメニューにアクセスします。

2. Auto Tune を使って、左方向に調節します。

3. OSD ボタンを使って、右方向に調節します。

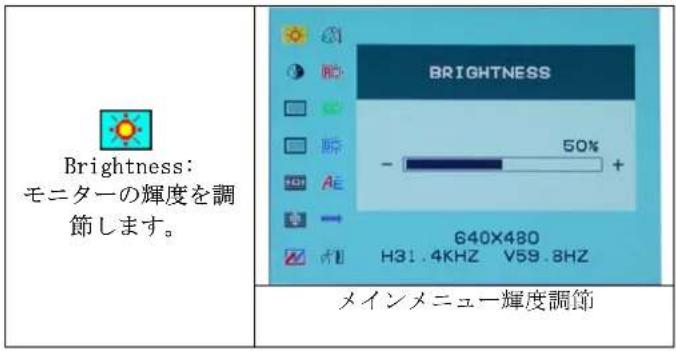

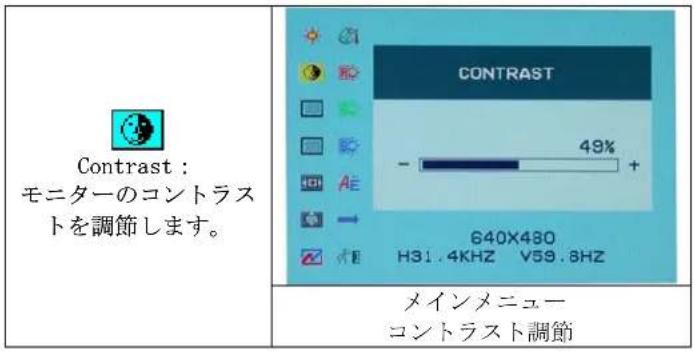

メインメニュー輝度調節 Contrast：

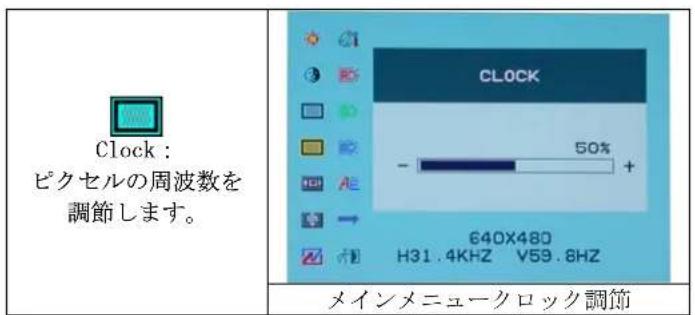

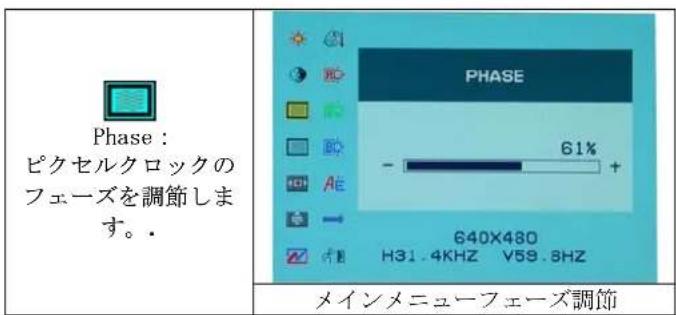

メインメニューフェーズ調節 Clock：

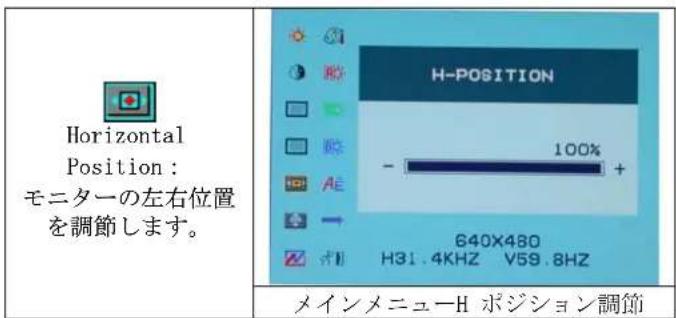

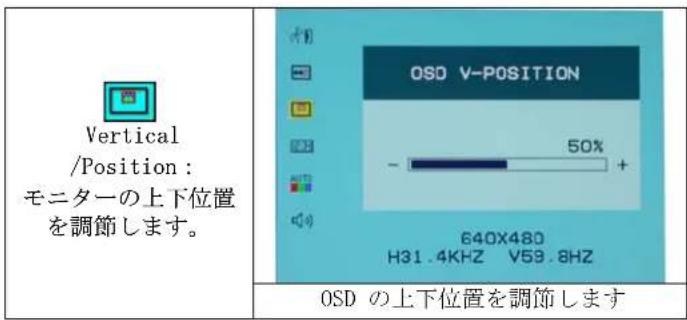

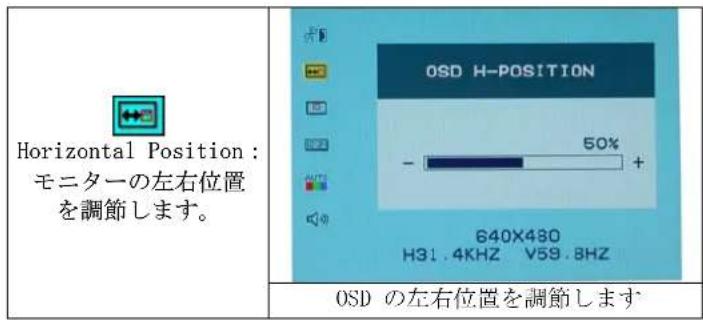

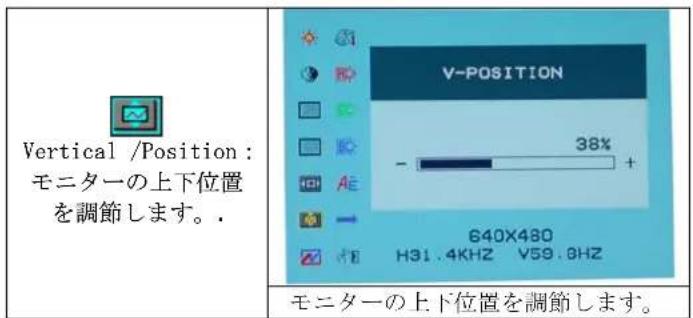

メインメニューH ポジション調節 Vertical /Position：

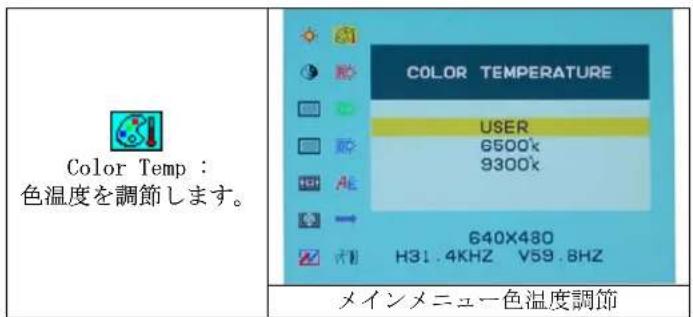

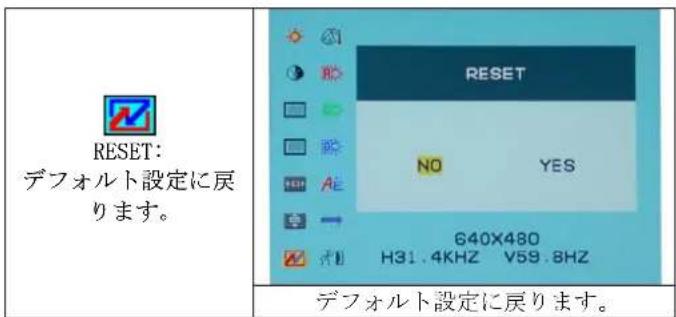

デフォルト設定に戻ります。 Color Temp :

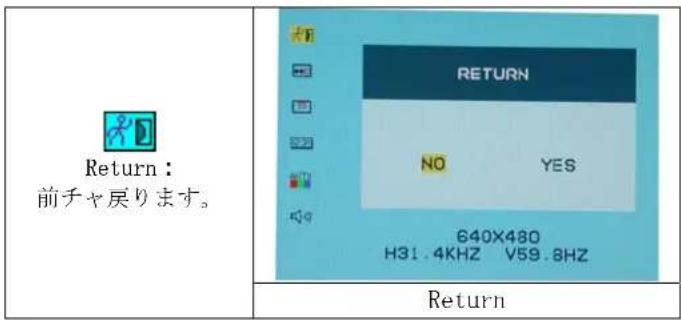

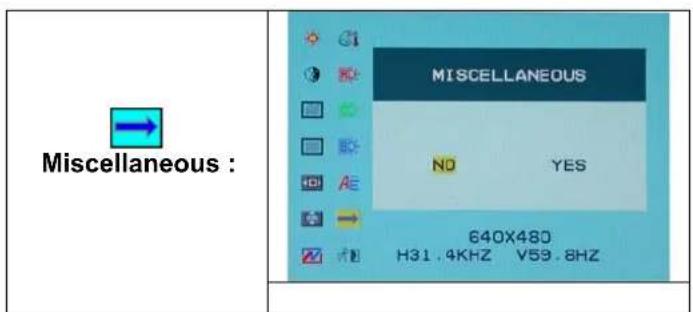

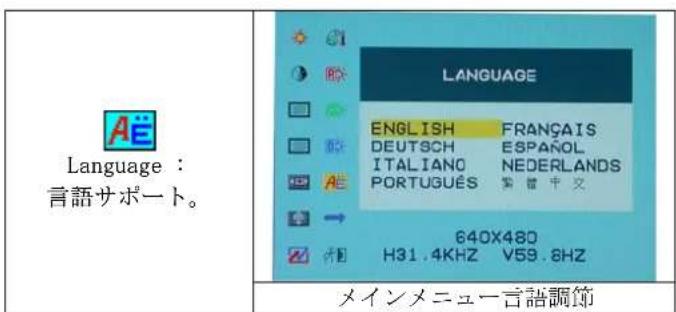

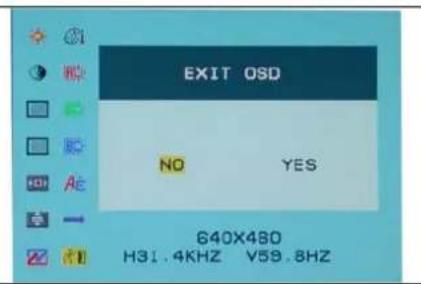

メインメニュー言語調節 Miscellaneous :55 EXIT :

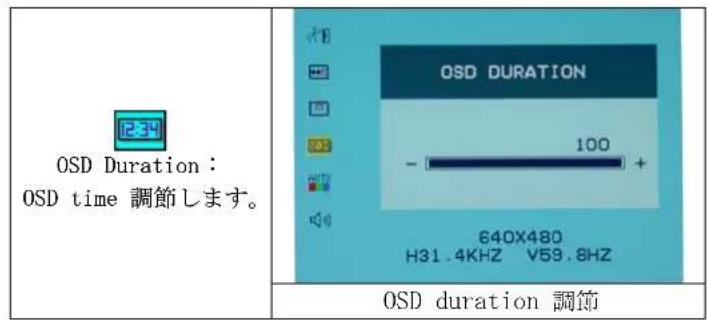

OSD の上下位置を調節します OSD Duration： OSD time 調節します。 OSD duration 調節

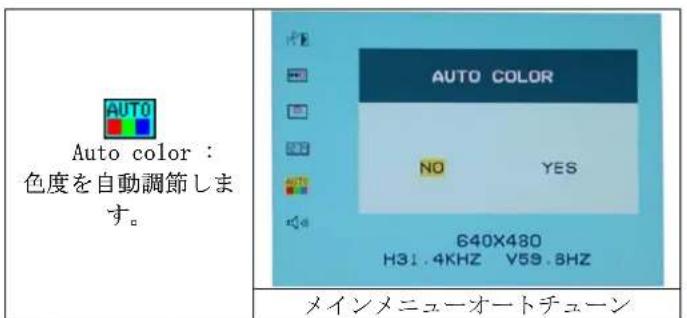

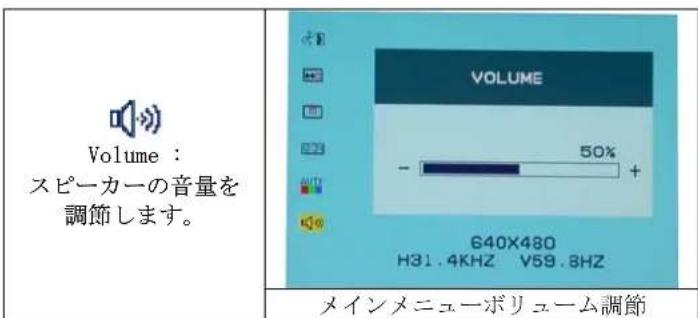

メインメニューオートチューン Volume :

1. 4種のWindowsに適合するディスプレイモードを提供します。

2. スクリーンを調節している時に線が入ることがありますが、異常ではありません。

3. さらに上の画質を求める場合、新しいビデオカードドライバーにすることをお勧めします。

4. 上記のディスプレイモードに記載がない場合、サポートされない恐れがあります。上表の解像度に調節することをお

5. パワーマネージメントを使用すると、製品の使用期限を延ばす事ができます。

LCD パネル サイズ 視野角 (CR=10)

15.4 インチ アクティブマトリクス LCD ディスプレイ

ビデオ レベル:0.7Vp-p(75Ω) 同期信号 TTL は 75Ω の内部プルアップ抵抗 周波数 FH:30~62KHz FV:56~75Hz コネクター RGB アナログ

D-sub 15 ピン ステレオホーンジャッキ 12V/DC 電源ジャック

100-240V, 50/60Hz(国際規格)AC アダプタ 作業中 < 24 ワット （最大値） 待機 < 2.5 ワット 内蔵 スピーカー 2ワットx2 （ステレオ） ユーザーインターフェイス 調整つまみ LED 指示灯 電源オン／オフ、OSD メニュー、自動調節、初期化、画面

シャットダウン - 無し 待機 - Flash

5°C~40°C 20% ~ 80% R.H. 寸法 (W x H x D) 質量 356mm(H) x 304mm(W) x 30mm(D) 重量 1.8 キロ

パワー マネージメント VESA DPMS, EPA エネルギースター

認定規格 CE,FCC,VCCI,BSMI,UL/CUL,CSA57 トラブルシューティング モニターが正しくインストールされているのに、以下のトラブルがある場合…….. スクリーンが表示されない ?

省エネモードになっていませんか。キーを押すかマウスを移動させて省エネモードを終了させます。 ˙スクリーンの色がおかしい或いは白黒で表示される ?

信号ケーブルが正しく接続されていますか。ピンの破損がある場合、販売店にお問い合わせください。 ˙映像が暗すぎる或いは明るすぎる ?

コントラスト比調整モードにアクセスします。 ˙文字がはっきり見えない ?

ディスプレイモードが正しく設定されていますか。58
