製品タイプ	17インチLCDモニター
画面サイズ	17インチ (43.2 cm)
最大解像度	1280 x 1024 (SXGA)
コントラスト比	450:1 (標準)
輝度	260 cd/m² (標準)
応答速度	16 ms (Tr+Tf)
視野角 (水平/垂直)	140° / 140°
表示色数	1670万色 (True Color)
ピッチ	0.264 mm x 0.264 mm
水平走査周波数	30 - 62 kHz
垂直走査周波数	50 - 75 Hz
接続端子	D-sub 15ピン (RGB), DVI (オプション), ステレオ音声入力, ヘッドホン端子
電源	ユニバーサル外部アダプター (100-240 V, 50/60 Hz)
消費電力 (動作時)	< 48 W
消費電力 (待機時)	< 3 W
寸法 (幅 x 高さ x 奥行)	378 x 386 x 53.5 mm
重量	4.0 kg
OSD機能	輝度, コントラスト, フェーズ, クロック, 位置, 色温度, 音量, 自動調整, リセット
省エネルギー機能	VESA DPMS, EPA Energy Star
内蔵スピーカー	2 x 2 W (ステレオ)
認証	CE, FCC
清掃方法	柔らかくて糸くずの出ない布を使用し、腐食性の製品は避けてください
安全上の注意	湿気にさらさないでください。開けないでください。衝撃を避けてください。

よくある質問 - L1715 DGM

モニターをコンピューターに接続する方法は？

D-sub15ピンケーブル（またはオプションのDVI）をモニター背面とPCの映像出力に接続します。電源アダプターを接続し、まずコンピューターの電源を入れ、次にモニターの電源を入れます。

推奨解像度は？

最適解像度は1280 x 1024 (SXGA)です。最高の画質を得るために、システムの表示設定でこの解像度に設定してください。

画面を傷つけずに掃除する方法は？

柔らかく、清潔で糸くずの出ない布を軽く湿らせて使用してください。腐食性の製品や洗剤は絶対に使用しないでください。圧力をかけずに優しく拭いてください。

モニターが点灯しない場合の対処法は？

電源アダプターが接続され、電源コードが壁のコンセントに差し込まれていることを確認してください。電源ボタンが押されていることを確認してください。ランプが消えたままの場合は、専門家に連絡してください。

画像がぼやけたり歪んだりする場合の調整方法は？

「自動調整」ボタンを押して自動調整します。必要に応じて、OSDメニューからフェーズとクロックを手動で調整し、鮮明な画像を得てください。

OSDメニューの使い方は？

「メニュー」ボタンを押してメニューを開きます。「減少」と「増加」ボタンで移動し、「自動調整」で確定または調整します。再度「メニュー」を押して終了します。

モニターから音が出ない場合の確認事項は？

オーディオケーブルがモニターのライン入力とPCの音声出力に接続されていることを確認してください。OSDメニューで音量を聞こえるレベルに調整してください。内蔵スピーカーは2 x 2 Wです。

DVIケーブルは使用できますか？

はい、モニターはオプションのDVI入力をサポートしています。この機能はオプションであり、標準では提供されません。グラフィックカードが対応している場合はDVIケーブルを使用してください。

スリープモードの有効化方法は？

コンピューターがスリープモード（VESA DPMS標準）になると、モニターは自動的にスリープ状態になります。復帰させるには、キーボードのキーを押すか、マウスを動かしてください。

画像が表示されない場合の対処法は？

インターフェースケーブルが正しく接続され、ピンが曲がっていないことを確認してください。キーを押してスリープモードから復帰してください。問題が解決しない場合は、別のケーブルや別のソースを試してください。

使用説明書 L1715 DGM

ハードウェアの取り付け(ステップ解説)......6

メニューコントロールボタン....7

キー解説....7

クリーニング 8

注意....8

トラブルシューティング 8

OSD(On-Screen Display)メニュー・モード....9-10

表示モード....11

仕様....11-12

本書に記載された内容は、予告なしに変更される場合があります。

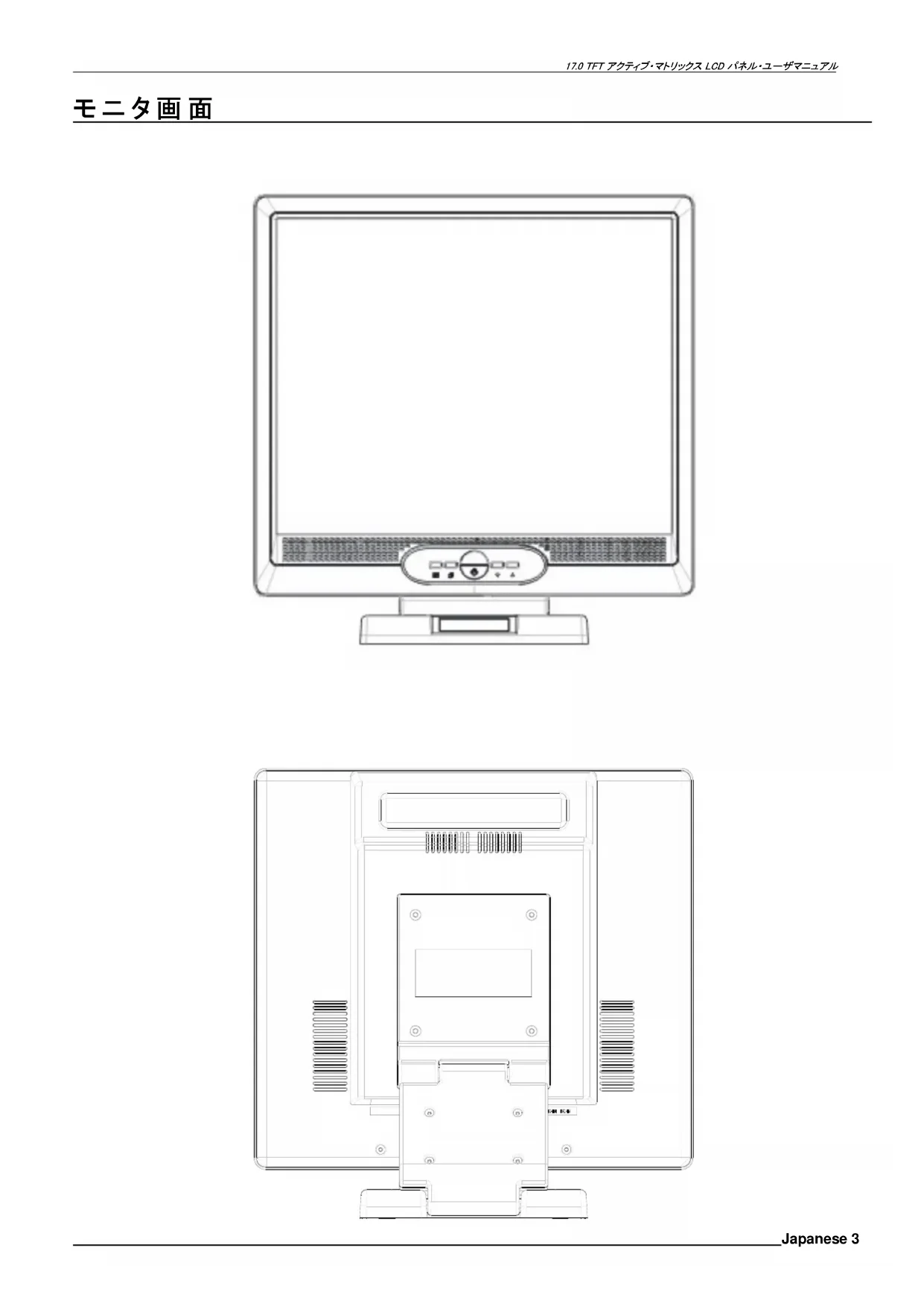

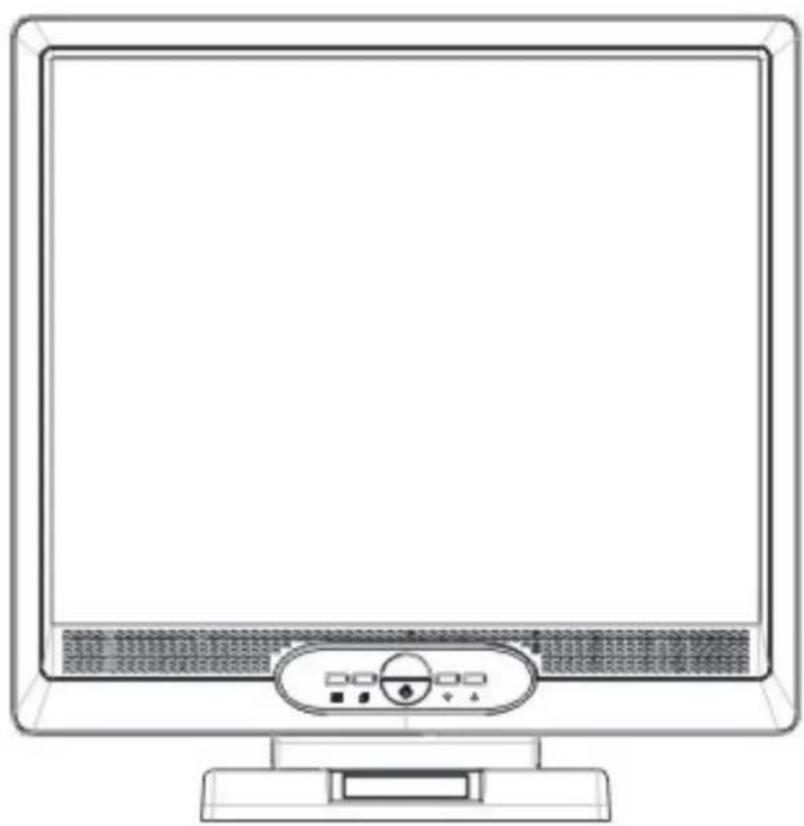

モニタ画面

当社の 17"LCD モニタには、以下のアイテムが含まれています。不足品がある場合は、販売元または購入先までご連絡ください。または、当社までご連絡ください。

17" TFT LCD モニタ

外部ユニバーサル 15 ピン D-サブ (RGB アナログ)入力信号ケーブル

電源コード

ADAPTER TECH. 外部ユニバーサル AC アダプタ STD-1203 (100-240V, 50/60Hz)

オーディオコネクタ: ステレオフォーンジャ ック

CD ユーザマニュアル

クイックスタート ガイド

DVI コード*

**DVI 機能はオプションです。

警告

1. システム電源がオフになっていることを確かめてください。
2. 信号ケーブルを PC 背部の信号コネクタに差し込んでください。
3. アダプタ出力ケーブルを LCD モニタ背部のジャックに、電源コードをアダプタに差し込んでください。
4. 電源コードをコンセントに差し込んでください。
5. コンピュータとモニタの電源を入れてください。
6. 最適な性能を引き出すため、解像度を 10 ページ(ディスプレイモード)に記載されている値に設定することをお勧めします。

ハードウェアの取り付け

LCD モニタは壊れ易いため、慎重に取り扱ってください。 セットアップする前に、必ず、LCD と PC の電源を切ってください。 手順に従い、インストールしてください。

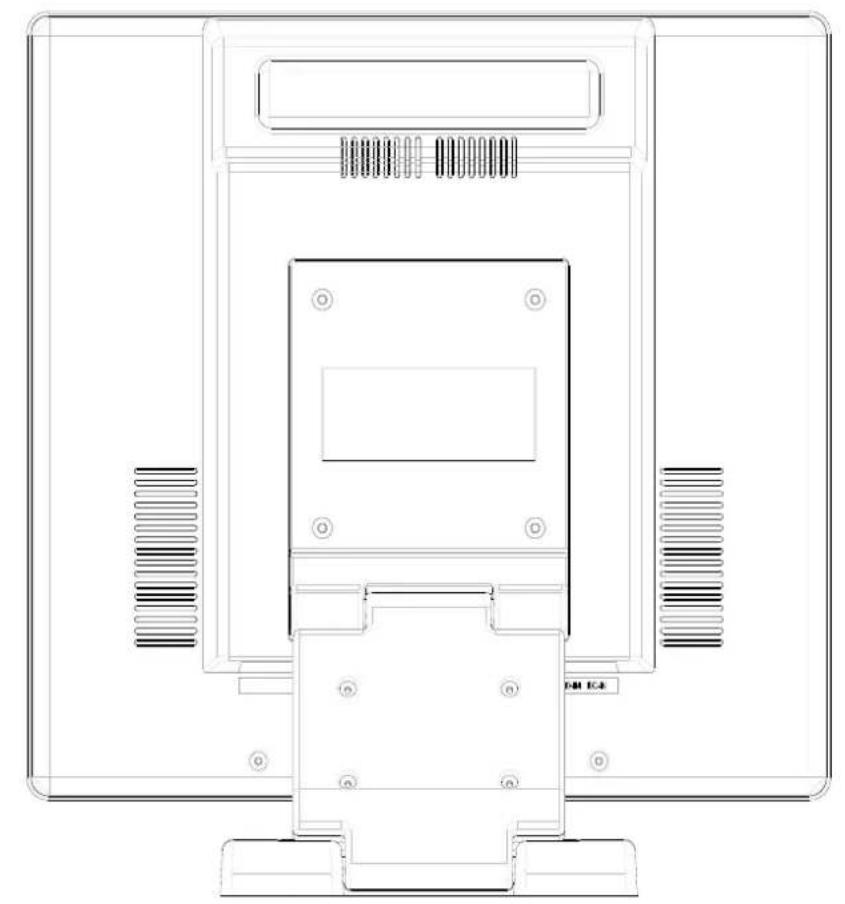

入力

【1】DC ポート:電源ケーブルを接続します。
【2】PC In : D-サブ 15 ピン信号ケーブルに接続可能です。
【3】LINE in: あらゆるサウンドリソースのオーディオ出力コネクタに接続可能です。
【4】DVI ポート: DVI 信号ケーブルに接続可能です。
【5】イヤホーンジャック：イヤホーンに接続します。

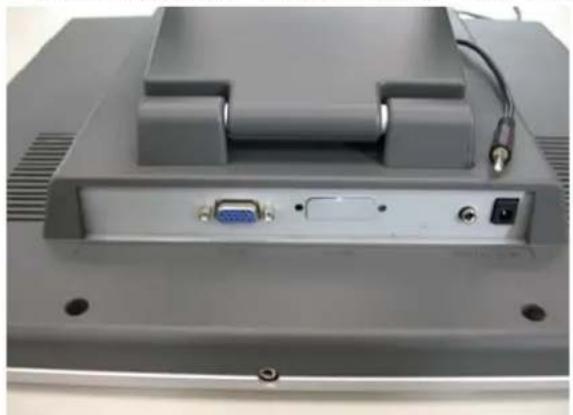

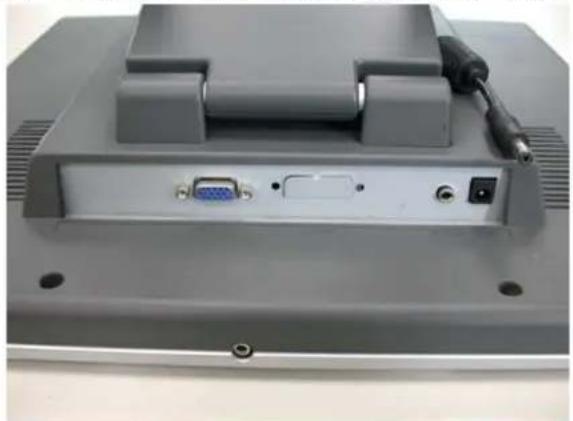

ハードウェアの取り付け(ステップ解説)

1. LCD 背部の接続ポートをご覧ください。
2. 信号ケーブル(RGB アナログ(標準)等)をポートに差込み、もう一端をコンピュータに接続してください。

1. オーディオコネクタをポートに差込み、もう一端をコンピュータ LINE 出力に接続してください。

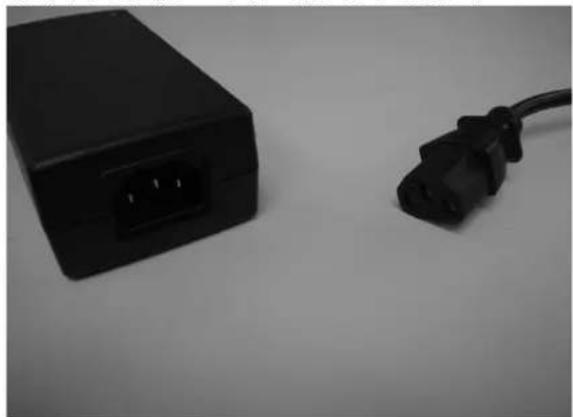

1. AC アダプタと電源コードを一緒にしてください。

1. DC ケーブルをポート(DC 入力)に差込み、もう一端をソケットに接続してください。

1. インストール完了です。 最高の性能をお楽しみください。

モニタ調整

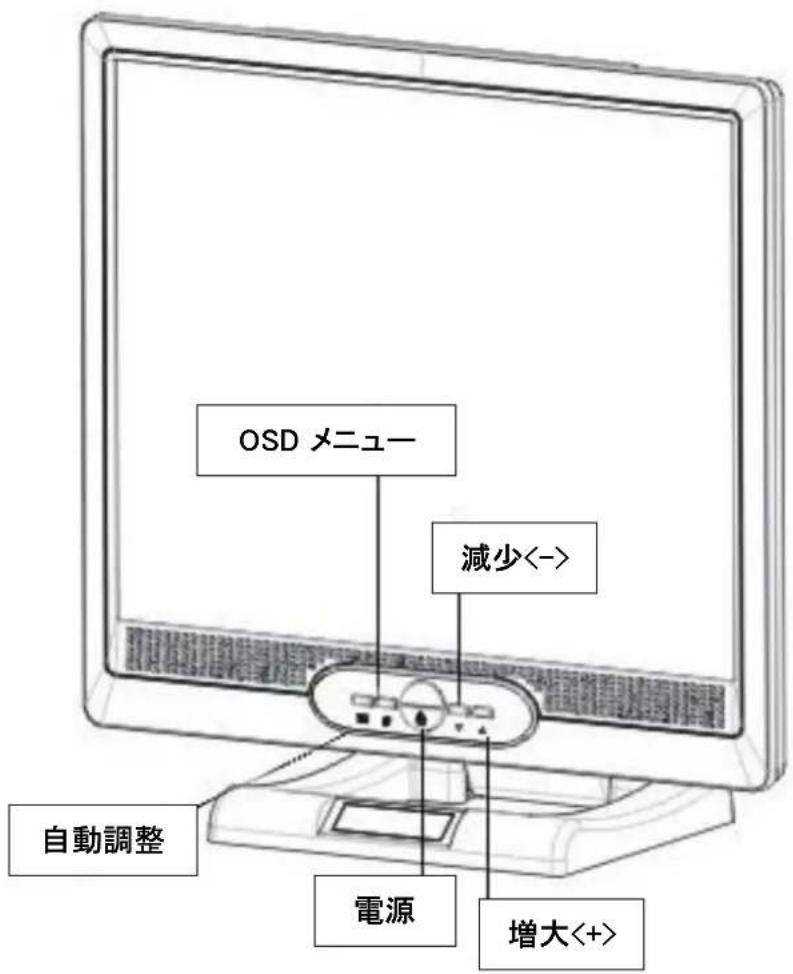

メニューコントロールボタン

OSD メニュー 減少<->> 自動調整 電源 增大<+>

キー解説

電源: LCD 電源を ON/OFF にする。電源が ON になっている時は緑色で点灯し、スタンバイ時はオレンジ色で点灯します。

OSD メニュー: OSD メニューボタンを押してください(メニュー右調整)。

自動調整: 自動調整(メニュー左調整)

減少<->: OSD メニューのオプション値を減少します。

増大<+>: OSD メニューのオプション値を増大します。

クリーニング

1. スクリーンのクリーニング時は、軽く拭いてください。
2. 絶対、腐食性化学薬品を使用しないでください。スクリーン表面を損傷する恐れがあります。
3. ラクダの毛製ブラシ、または柔らかく、清潔な布でクリーニングしてください。
4. LCD に圧力を掛けないでください。

注意

1. 熱または直射日光の当たる場所にモニタを置かないでください。
2. モニタに液体を溢さないでください。
3. モニタを開けないでください。感電する恐れがあります。サービスが必要な場合は、購入元にご連絡ください。
4. 磁石や電気製品が近くにある場所では、モニタを使用しないでください。
5. スクリーンをクリーニングする際は、強い洗剤や化学薬品は使用しないでください。中性洗剤を使い、清潔で、柔らかい布でクリーニングしてください。
6. モニタの上には物を置かないでください。通気が悪いと、モニタの温度が上がる場合があります。
7. LCD 画面に、直接指で触れないでください。指紋には油がついているため、クリーニングしにくくなります。

トラブルシューティング

本製品の使用時に何らかの問題が生じた場合は、まずモニタが適切に設置されていることを確かめてください。

画像が現れない。

チェック:

1. 節電モード。どれかキーを押し、マウスを動かしてモードを無効にしてください。
2. ケーブルコネクタピンは記号になってください。ピンが曲がっていたり、不足している場合は、販売元にご連絡ください。

文字が暗過ぎる、又は明る過ぎる

チェック:

1. OSD Menu で、輝度を調整してください。

モニタを調整する

チェック:

1. 周波数の解像度が変更された時。

画面のテキストが不明瞭。

チェック

1. 解像度又はリフレッシュレートが、表示モードと一致しているかどうかを確認してください。

OSD(On-Screen Display)メニュー・モード

オプション選択

1. OSD ボタンを押して、メニューにアクセスします。
2. 左調整には、Auto Tune を使用してください。
3. 右調整の場合は、もう一度 OSD を押してください。

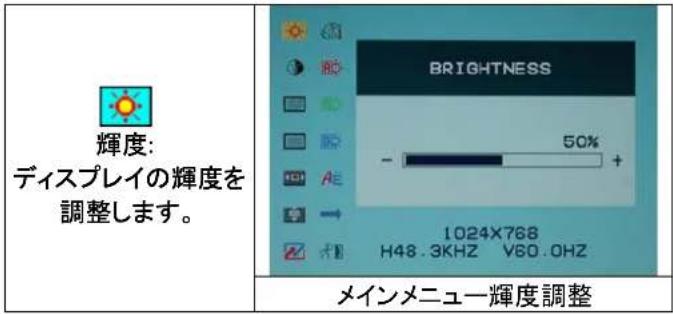

輝度: ディスプレイの輝度を 調整します。 BRIGHTNESS 50% - 1024X768 H48.3KHZ V60.0HZ メインメニュー輝度調整

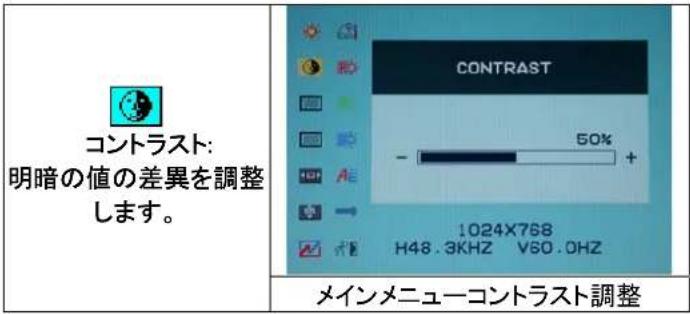

CONTRAST 明暗の値の差異を調整 します。 CONTRAST 50% - 1024X768 H48.3KHZ V60.0HZ メインメニューコントラスト調整

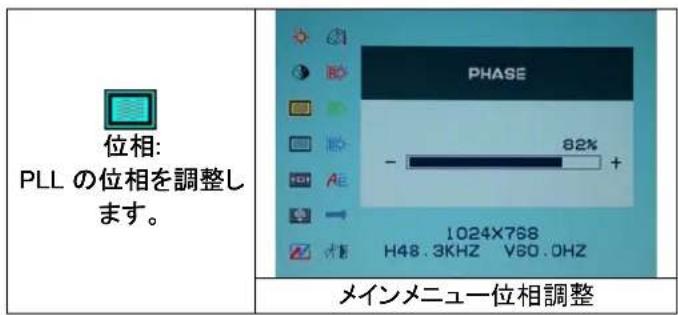

位相: PLL の位相を調整します。 PHASE 82% - 1024X768 H48.3KHZ V60.0HZ メインメニュー位相調整

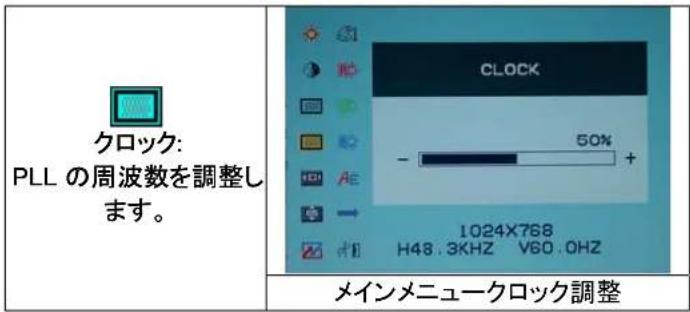

クロック: PLL の周波数を調整します。 CLOCK 50% - AE 1024X768 H48.3KHZ V60.0HZ メインメニュークロック調整

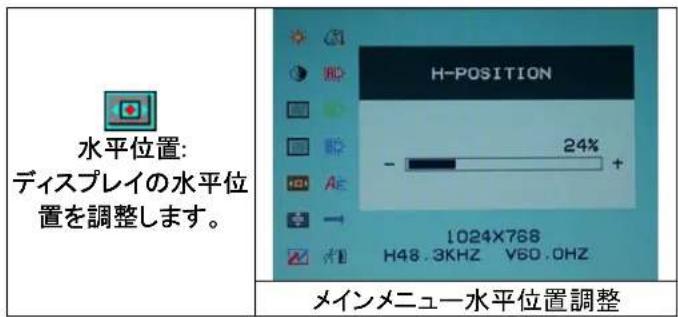

水平位置: ディスプレイの水平位 置を調整します。 H-POSITION 24% - Ae 1024X768 H48.3KHZ V60.0HZ メインメニュー水平位置調整

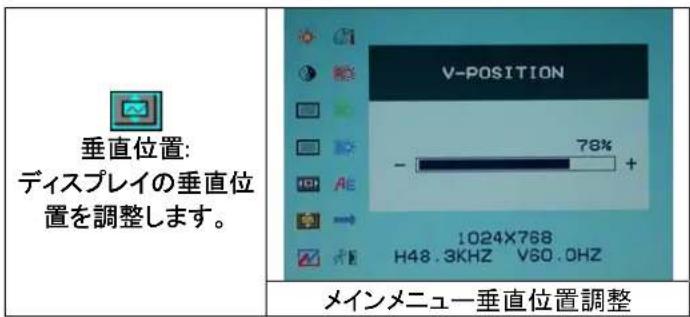

垂直位置: ディスプレイの垂直位 置を調整します。 V-POSITION 78% - AE 1024X768 H48.3KHZ V60.0HZ メインメニュー垂直位置調整

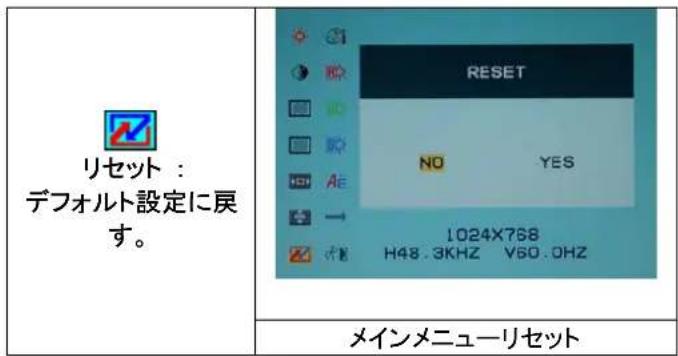

リセット： デフォルト設定に戻 す。 RESET NO YES 1024X768 H48.3KHZ V60.0HZ メインメニューリセット

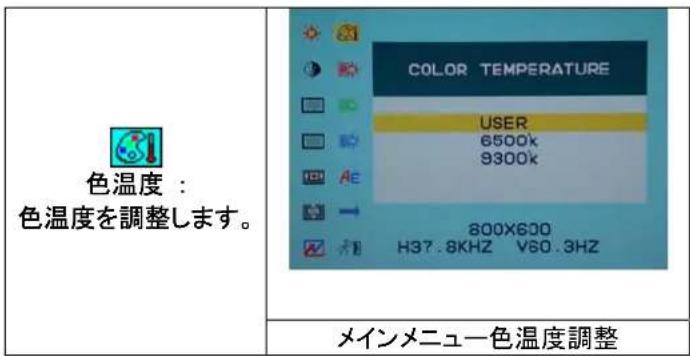

色温度： 色温度を調整します。 COLOR TEMPERATURE USER 6500k 9300k 800X600 H37.8KHZ V60.3HZ メインメニュー色温度調整

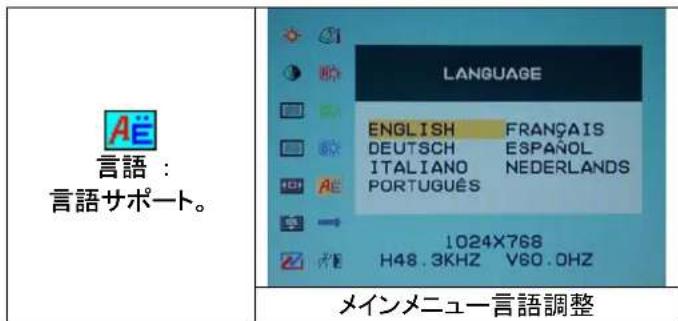

Ae 言語： 言語サポート。 LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO NEDERLANDS PORTUGUÉS 1024X768 H48.3KHZ V60.OHZ メインメニュー言語調整

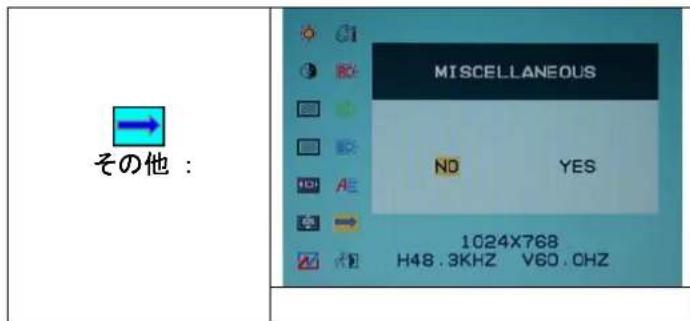

その他： MISCELLANEOUS NO YES 1024X768 H48.3KHZ V60.0HZ

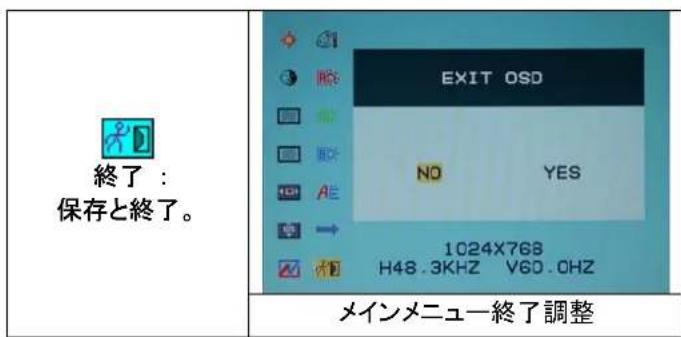

終了： 保存と終了。 EXIT OSD NO YES 1024X768 H48.3KHZ V60.0HZ メインメニュー終了調整

その他

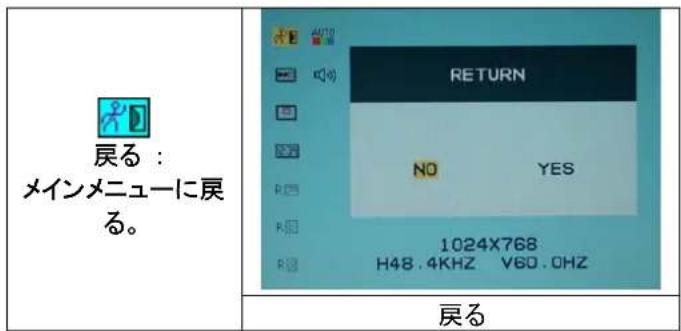

戻る： メインメニューに戻る。 RETURN NO YES 1024X768 H48.4KHZ V60.0HZ 戻る

水平位置: OSD の水平位置を調整します。 OSD H-POSITION 50% - 1024X768 H48.4KHZ V60.0HZ OSD 水平位置調整

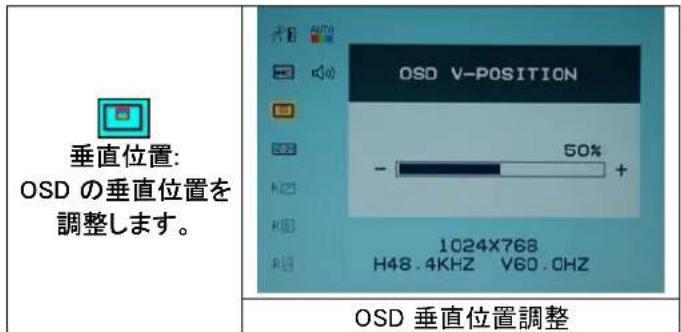

垂直位置: OSD の垂直位置を 調整します。 OSD V-POSITION 50% - + 1024X768 H48.4KHZ V60.0HZ OSD 垂直位置調整

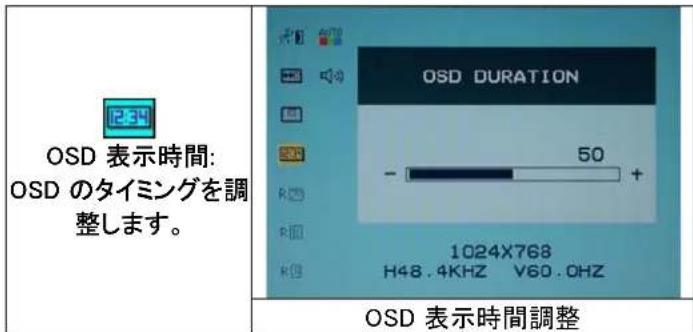

234 OSD 表示時間: OSD のタイミングを調整します。 OSD DURATION 50 - 1024X768 H48.4KHZ V60.0HZ OSD 表示時間調整

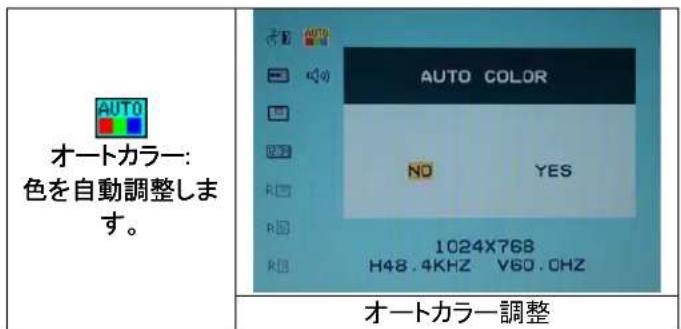

AUTO オートカラー: 色を自動調整します。 AUTO COLOR NO YES 1024X768 H48.4KHZ V60.0HZ オートカラー調整

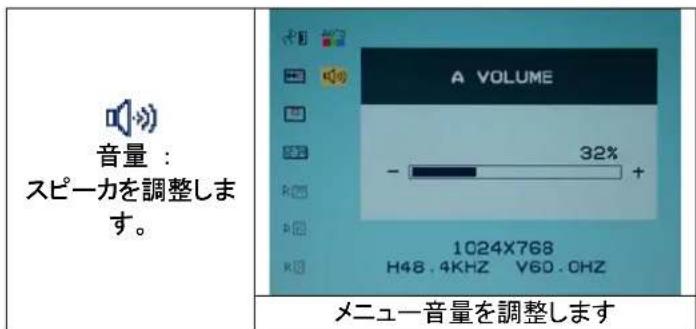

音量： スピーカを調整します。 A VOLUME - 32% 1024X768 H48.4KHZ Y60.0HZ メニュー音量を調整します

表示モード

入力表示モード
解像度 水平同期周波数(KHz) 垂直同期周波数(Hz)
640×350 31.475 70.100
640×480 31.469 59.940
640×480 37.500 75.000
720×400 31.469 70.087
800×600 37.879 60.317
800×600 46.875 75.000
1024×768 48.363 60.004
1024×768 60.023 75.029
1280×1024	63.981 60.020
1280×1024	79.976 75.024

1. Windows と互換可能な 8 つのモードがご使用できます。
2. PC または OSD を調節する際に、画面に障害が生じた場合でも、それは正常です。
3. PC を最適な状態に引き出すには、必ず、ビデオカードドライバをアップグレードしてください。リストに表示されたモードを選択することをお勧めします。
4. 上表にリストされていないモードは、サポートされない場合があります
5. コンピュータの電源管理機能を使用してください。製品寿命を伸ばすことができます。

仕様

LCD パネル タイプ	視角コントラスト輝度応答時間(Tr+Tf)ディスプレイカラー最大解像度ピクセルピッチ	17.0”TFT Active Matrix LCD ディスプレイH:140°、V:140°450:1(標準)260 cd/m2(標準)16 ms16.7M 色(トゥルーカラー)1280×10241280×1024(SXGA)0.264mm(H)x0.264mm(V)(V)
入力信号 RGB アナログ		ビデオレベル: 0.7Vp-p(75Ω)75でTTL 同期、内部プルアップ抵抗周波数 FH:30~62KHzFV:50~75HzTMDS 信号タイプでデジタル RGB 信号に対応
	DVI*
互換性	PC	75Hz で最大 1280X1024 に対応可能(ノン・インターレース)
コネクタ	RGB アナログオーディオ電源	D-sub 15 ピンステレオフォーンジャック、RCA-Jack(L/R)*12V/DC 電源ジャック
電源	電圧消費電力節電モード	100-240 V、AC アダプタを介し、50/60Hz(ユニバーサル)使用中 <48 ワット/最大スタンバイ<3 ワット
内蔵スピーカ		2Wx22Wx2(ステレオ)
ユーザインタフェース	LED インジケータ	使用中--グリーンスタンバイ--オレンジオフ--電源オフ
動作状況 温度	湿度	5°C~40°C20%~80%R.H。

寸法(W x H x D)	外形寸法 378mm(W)x 386mm(H)x 53.5mm(D)(D)
質量 4.0 kg
DDC DDC1/DDC2B 対応
省電力機能 VESA DPMS、EPA Energy Star
規制(認証)	CE、FCC

**DVI 機能はオプションです。
