用户手册 L1523 DGM

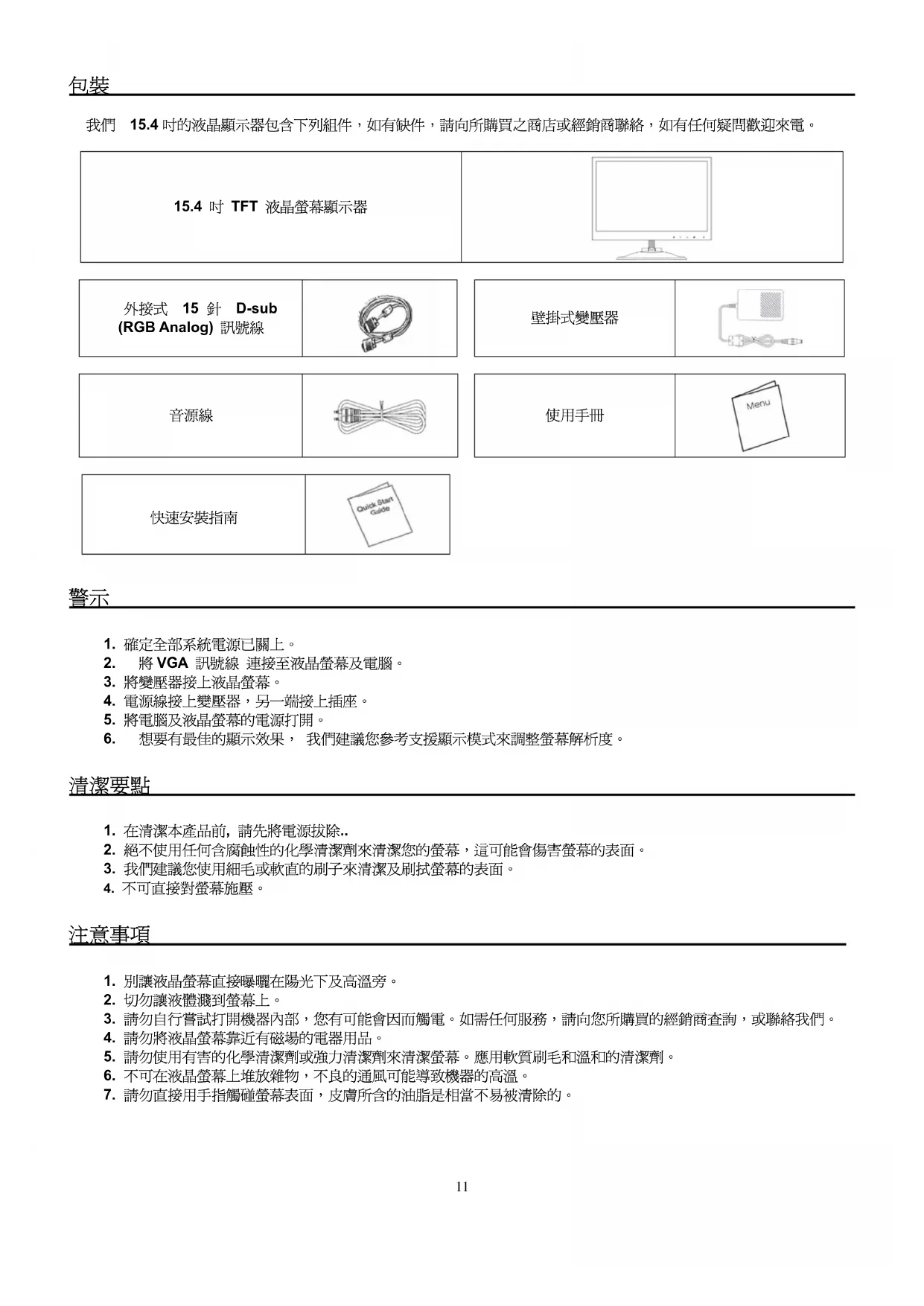

目錄 10
包装 11
警示 11
清潔要點 11
注意事項. 11
硬體安裝 12
圖示硬體安裝 12
顯示器控制 13
OSD 觀控模式 ..... 14-15
支援顯示模式. 16
產品規格表 16
簡易故障排除. 17

此手Ⅲ内的内容可能隨時更改，並不另行通知。

我們15.4时的液晶顯示器包含下列組件，如有缺件，請向所購買之商店或經銷商聯絡，如有任何疑問歡迎來電。

15.4吋 TFT 液晶螢幕顯示器

外接式 15 鋅 D-sub (RGB Analog) 記號線

壁掛式變壓器

音源線

使用手册

Menu

快速安装指南

Quick Start Guide

警示

1. 確定全部系統電源已關上。
2. 將 VGA 記號線連接至液晶螢幕及電腦。
3. 將變壓器接上液晶螢幕。
4. 電源線接上變壓器，另一端接上插座。
5. 將電腦及液晶螢幕的電源打開。
6. 想要有最佳的顯示效果，我們建議您參考支援顯示模式來調整螢幕解析度。

清潔要點

1. 在清潔本產品前，請先將電源拔除...
2. 絕不使用任何含腐蝕性的化學清潔劑來清潔您的螢幕，這可能會傷害螢幕的表面。
3. 我們建議您使用細毛或軟直的刷子來清潔及刷拭螢幕的表面。
4. 不可直接對螢幕施壓。

注意事項

1. 别讓液晶螢幕直接曝廳在陽光下及高溫旁。
2. 切勿讓液體潰到螢幕上。
3. 請勿自行嘗試打開機器內部，您有可能會因而觸電。如需任何服務，請向您所購買的經銷商查詢，或聯絡我們。
4. 請勿將液晶螢幕靠近有磁場的電器用品。
5. 請勿使用有害的化學清潔劑或強力清潔劑來清潔螢幕。應用軟質刷毛和溫和的清潔劑。
6. 不可在液晶螢幕上堆放雜物，不良的通風可能導致機器的高溫。
7. 請勿直接用手指觸碰螢幕表面，皮膚所含的油脂是相當不易被清除的。

硬體安裝

請小心對待您的液晶螢幕，它是非常精緻的產品。在安裝前請務必先將液晶螢幕及電腦的電源關閉，以免發生危險。請依照指示一步一步地安裝。

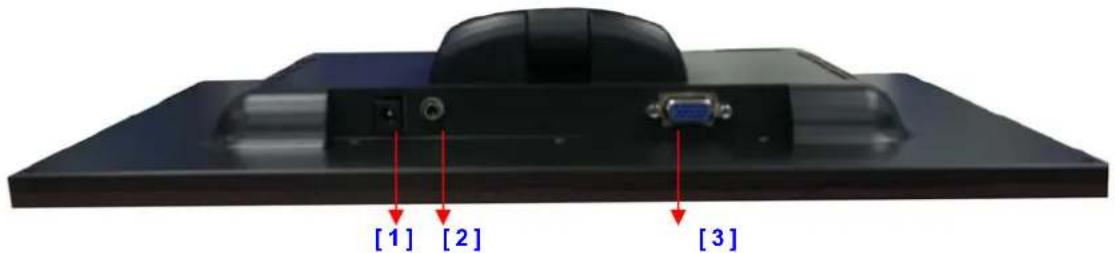

【1】電源端口：這裡用來連接電源。
【2】LineIn端口：這裡用來連接聲音訊號線。
【3】電腦輸入端口：這裡用來連接 D-Sub 15 孔 VGA 影像訊號線。

圖示硬體安裝

1. 請小心將液晶螢幕反轉以方便安裝。
2. 將 VGA 記號接頭（基本），接上電腦輸入端子，另一端接上電腦

1. 將音源線，接上音源線輸入端子口，另一端接上電腦。

1. 將變壓器及電源線連接起來。

1. 將電源線另一端插上插座。

6.變壓器的電源端子插上電源輸入，按下顯示器的電源按鍵。

1. 恭喜您完成了安裝手續，您可以開始享受高性能的液晶螢幕了。

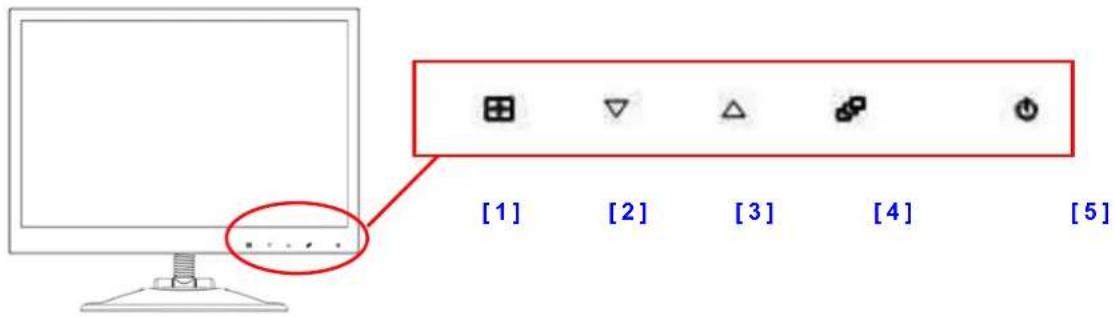

功能键

你僅需以輕觸的方式，直接觸碰monitor上各功能鍵的圖樣，設定所需要的功能。

1.AutoTune：自動調整，爲功能目錄下左鍵
2. Decrease <-：功能日錄鍵中，爲減少調整選項
3.Increase < + > ：功能日錄鍵中，爲增加調整選項
4.OSDMenu：進入功能目錄
5. Power: 電源開關。常電源開啓時，LED燈柱為藍色，待命時為閃爍

LED 燥柱

當你開啓電源後，LED燈柱會維持亮燈至電源關閉。待機時，則會呈現閃爍狀態至關閉或再開啓電源。

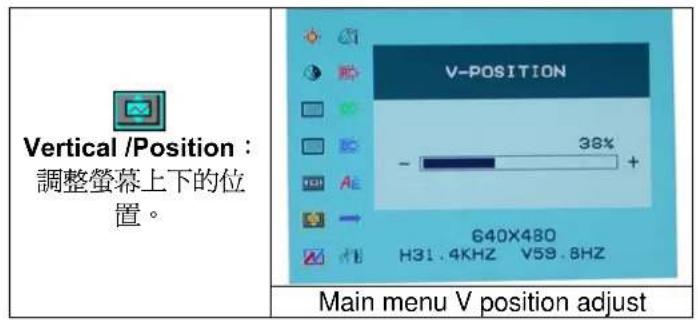

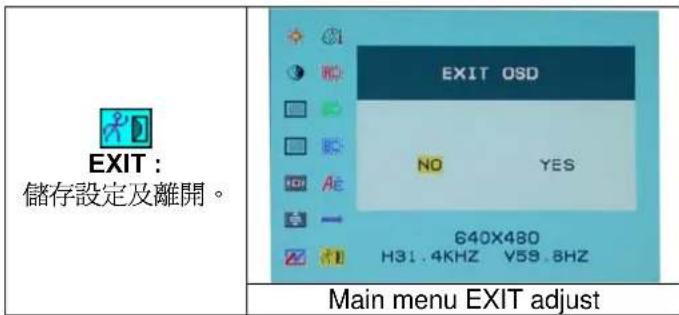

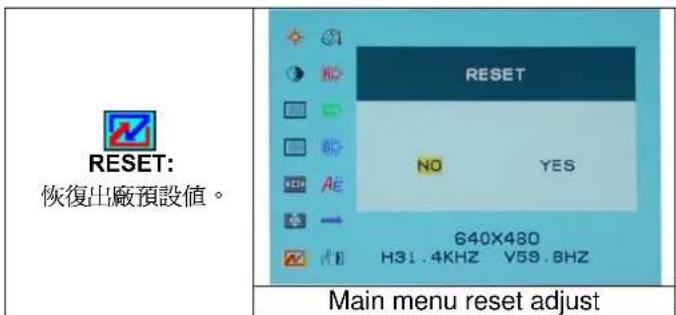

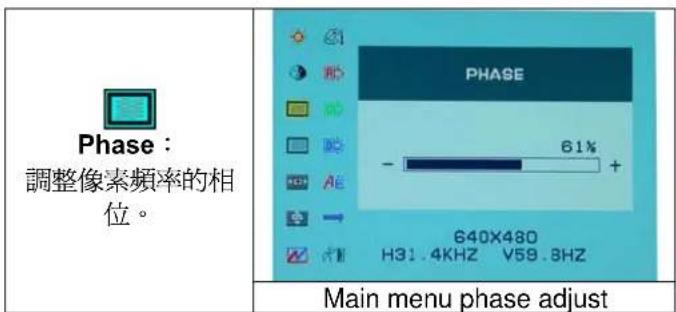

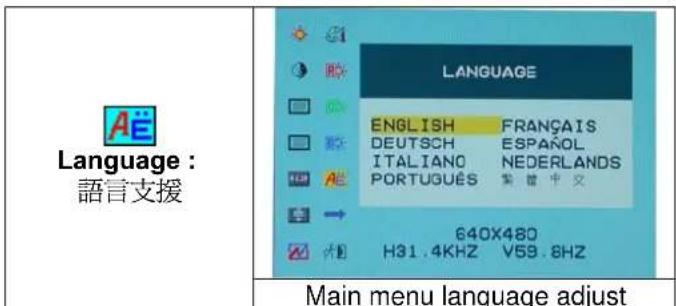

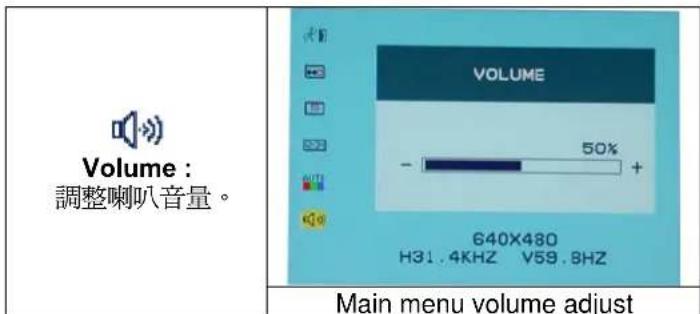

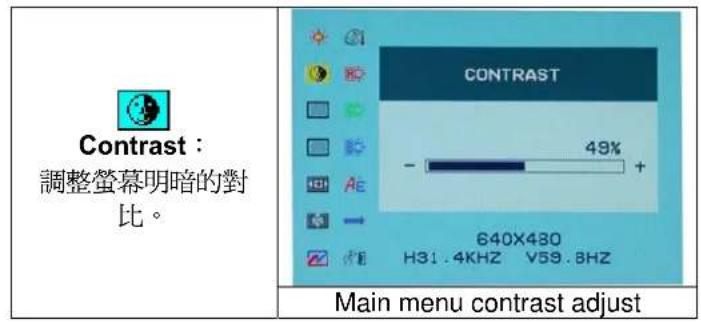

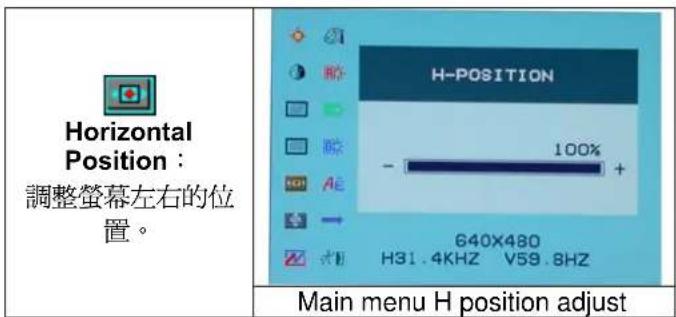

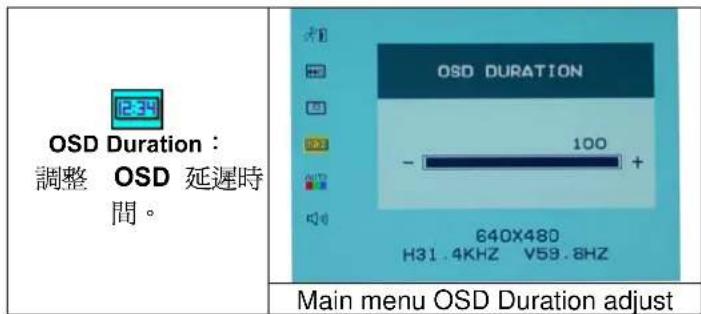

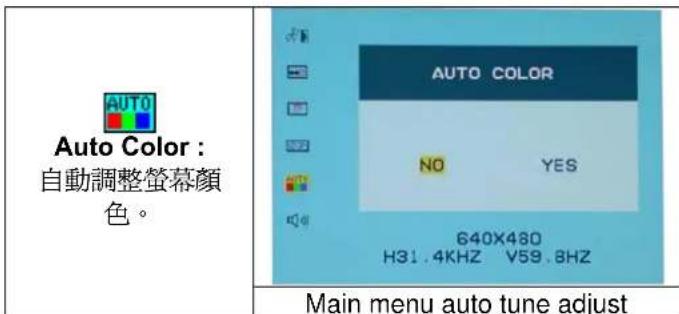

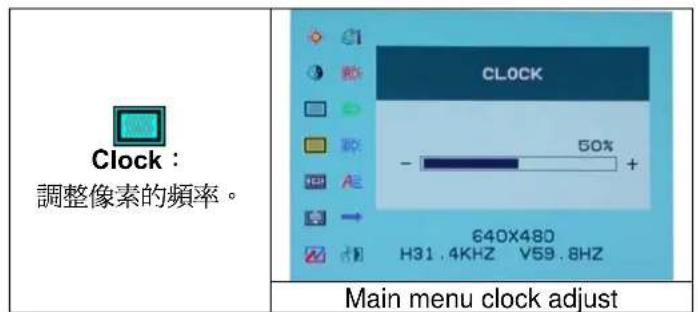

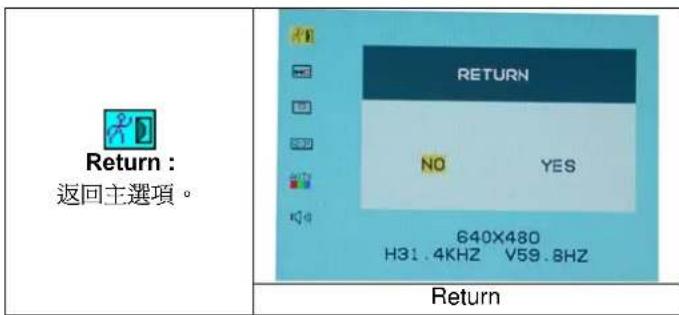

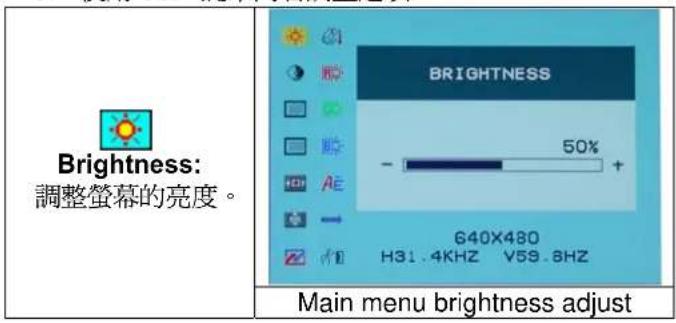

選項

1. 按下OSD鍵進入功能目錄。
2. 使用 Auto Tune 键來向左調整選項。
3. 使用OSD键來向右調整選項

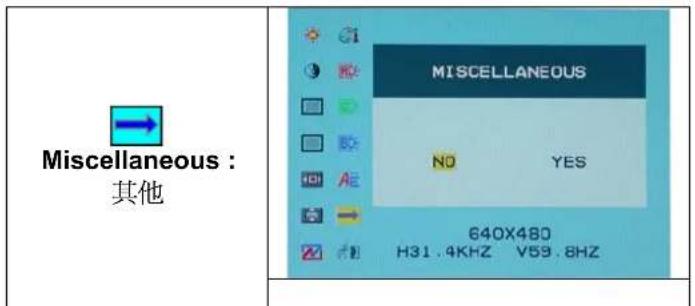

Miscellaneous: (其他)

Incoming Display Mode

解析度	水平頻率(KHz)	垂直頻率(Hz)
640X480	31.469
800X600	37.879
1024X768	48.363
1280X720	63.981

1. 我們提供4種適合Windows的最佳顯示模式。
   2.如有干擾線產生當您調整螢幕時，爲正常現象，不必擔心。
2. 想要有最優的畫質，建議您更新您的顯示卡驅動程式。
3. 不在表上記載的顯示模式，可能不被支援，建議您調整解析度如上表。
4. 使用電源管理程式，將大大提高產品的使用年限。

產品規格

液晶面版 尺寸		15.4吋 動態液晶 水平:140°,垂直:120° 400:1 (典型) 220 cd/m² (典型) (18+7) 25 毫秒 262k 色 1280X720(WXGA) 0.2588mm(H)x0.2588mm(V)
訊號輸入 RGB 類比訊號		影像 位準:0.7Vp-p(75Ω) 同步訊號 TTL with 75Ω internal pull-up resistors 頻率 FH:30~62KHz FV:56~75Hz
連接線 RGB 類比訊號		D-sub 15-針 立體聲連接頭 12V/DC 電線接頭
電源 電壓		100-240V, 50/60Hz(國際通用)外接式交流變壓器 作業中 <24瓦 (最大值) 待命 <2.5瓦
內建揚聲器 2 瓦 x2 (立體聲)
使用介面	LED 燚柱	作業中 - 藍色 關機 - 熄燈 待命 - 閱樂
作業環境 溫度	濕度	5℃~40℃ 20% ~ 80% R.H.
尺寸(寬 x 長 x 深)	實體	356mm(寬) x 304mm(長) x 30mm(深)
淨重 1.8 公斤
DDC DDC1/DDC2B 支援
電源管理程式	VESA DPMS, EPA 能源之星
安規認證 CE,FCC,VCCI,BSMI,UCL	/CUL,CSA

確定您的螢幕以妥善安裝，如有下列問題……

沒有螢幕？

检查

是否已進入省電模式，按下任何一鍵或移動滑鼠來離開省電模式。

顏色不對或只有黑白螢幕？

检查

訊號接頭是否接妥，如有訊號針腳針頭斷裂，請聯絡經銷商。

影像看起来太暗或太亮？

檢查

進入功能模式調整對比。

文字看不清楚？

检查

是否設定爲支援的顯示模式。

开始

目录 18
包装 19
警示 19
清洁要点 19
注意事项. 19
硬件安装 20
图标硬件安装 20
显示器控制 21
OSD 视控模式 22-23
支持显示模式 24
产品规格表 24
简易故障排除 25

此手册内的内容可能随时更改，并不另行通知。

我们15.4时的液晶显示器包含下列组件，如有缺件，请向所购买之商店或经销商联络，如有任何疑问欢迎来电。

15.4时TFT液晶屏幕显示器

外接式15针D-sub(RGBAnalog)讯号线

壁挂式变压器

音源线

使用手册

快速安装指南

警示

1. 确定全部系统电源已关上。
2. 将 VGA 讯号线 连接至液晶屏幕及计算机。
3. 将变压器接上液晶屏幕。
4. 电源线接上变压器，另一端接上插座。
5. 将计算机及液晶屏幕的电源打开。
6. 想要有最佳的显示效果，我们建议您参考支持显示模式来调整屏幕分辨率。

清洁要点

1. 在清洁本产品前，请先将电源拔除。
2. 绝不使用任何含腐蚀性的化学清洁剂来清洁您的屏幕，这可能会伤害屏幕的表面。
3. 我们建议您使用细毛或软直的刷子来清洁及刷拭屏幕的表面。
4. 不可直接对屏幕施压。

注意事项

1. 别让液晶屏幕直接曝晒在阳光下及高温旁。
2. 切勿让液体溅到屏幕上。
3. 请勿自行尝试打开机器内部，您有可能会因而触电。如需任何服务，请向您所购买的经销商查询，或联络我们。
4. 请勿将液晶屏幕靠近有磁场的电器用品。
5. 请勿使用有害的化学清洁剂或强力清洁剂来清洁屏幕。应用软质刷毛和温和的清洁剂。
6. 不可在液晶屏幕上堆放杂物，不良的通风可能导致机器的高温。
7. 请勿直接用手指触碰屏幕表面，皮肤所含的油脂是相当不易被清除的。

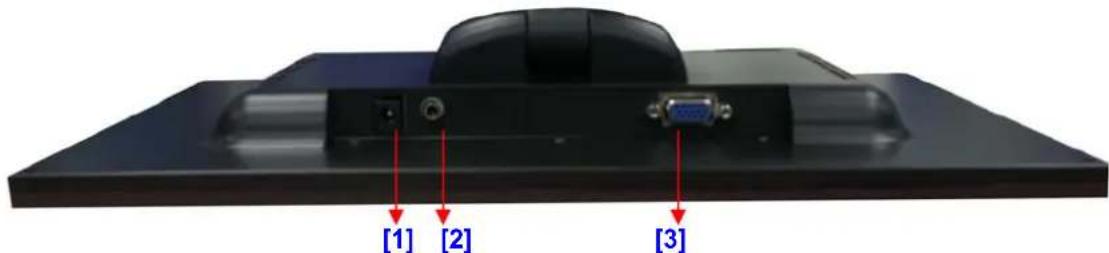

硬件安装

请小心对待您的液晶屏幕，它是非常精致的产品。在安装前请务必先将液晶屏幕及计算机的电源关闭，以免发生危险。请依照指示一步一步地安装。

【1】电源端口：这里用来连接电源。
【2】LineIn端口：这里用来连接声音讯号线。
【3】计算机输入端口：这里用来连接D-Sub15孔VGA影像讯号线。

图标硬件安装

1. 请小心将液晶屏幕反转以方便安装。
2. 将 VGA 讯号接头（基本），接上计算机输入端子，另一端接上计算机

1. 将音源线，接上音源线输入端子口，另一端接上计算机。

1. 将变压器及电源线连接起来。

1. 将电源线另一端插上插座。

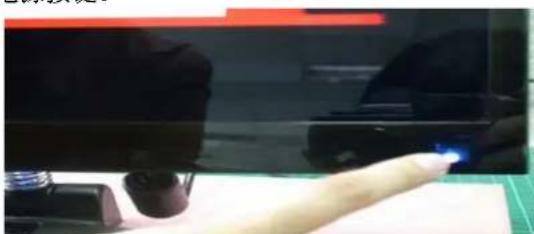

1. 变压器的电源端子插上电源输入，按下显示器的电源按键。

1. 恭喜您完成了安装手续，您可以开始享受高性能的液晶屏幕了。

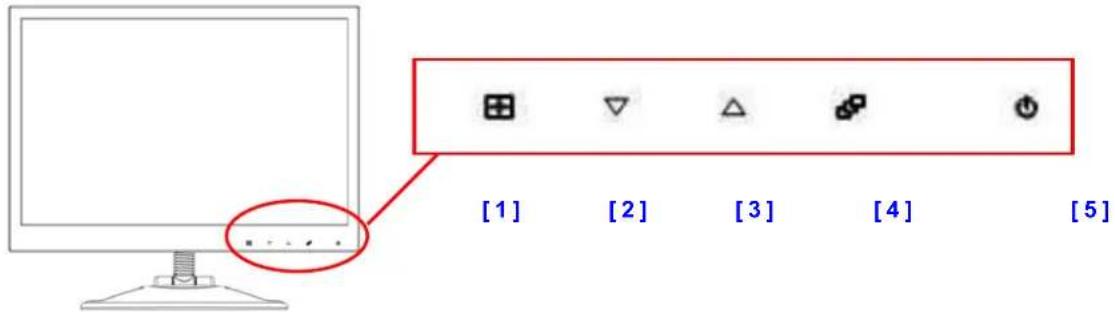

功能键

你仅需以轻触的方式，直接触摸 monitor 上各功能键的图样，设定所需要的功能。

1.AutoTune：自动调整，为功能口录下左键
2. Decrease <-：功能目录键中，为减少调整选项
3.Increase < + > ：功能目录键中，为增加调整选项
4.OSDMenu：进入功能目录
5. Power: 电源开关。当电源开启时, LED 灯柱为蓝色, 待命时为闪烁

LED灯柱

当你开启电源后，LED灯柱会维持亮灯至电源关闭。待机时，则会呈现闪烁状态至关闭或再开启电源。

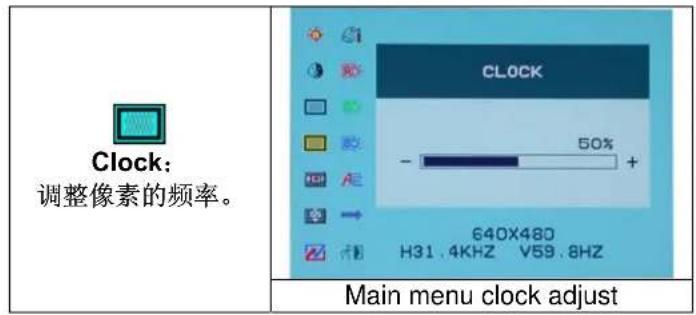

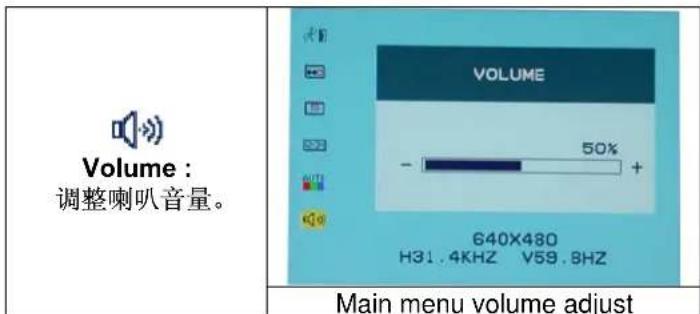

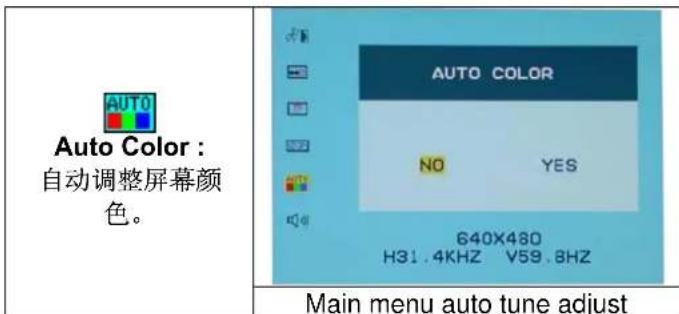

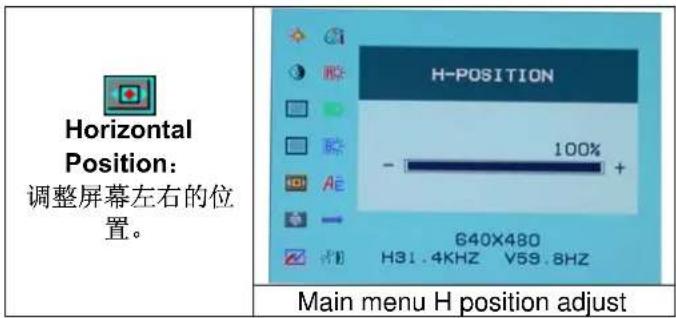

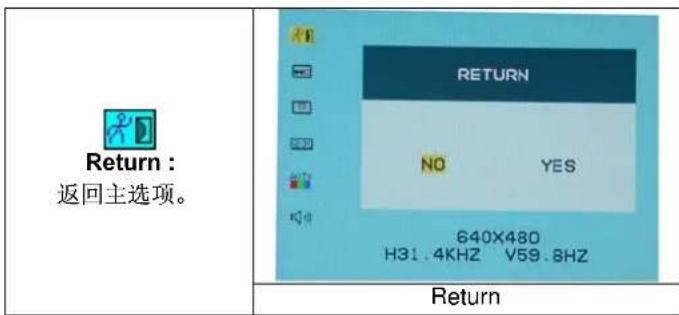

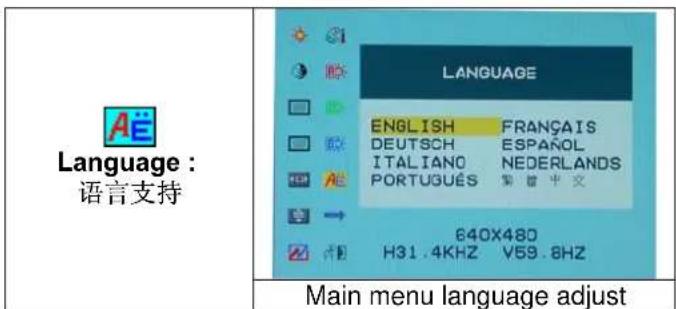

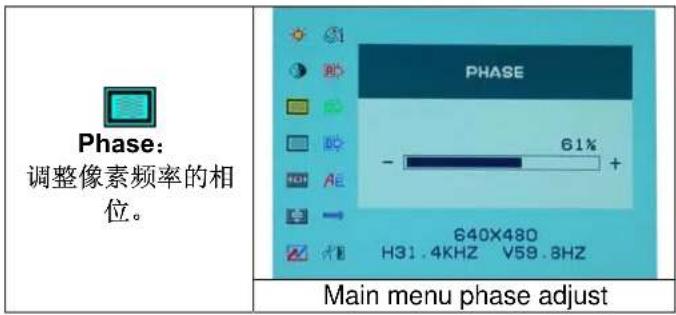

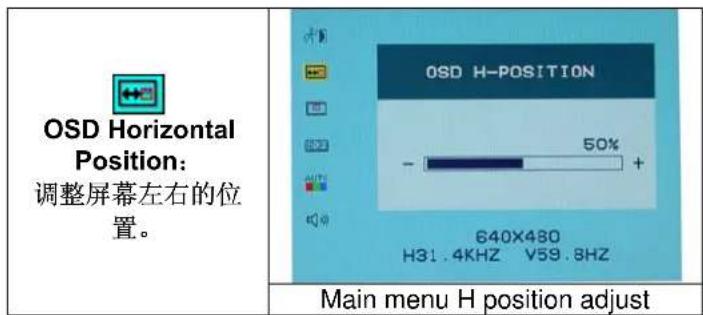

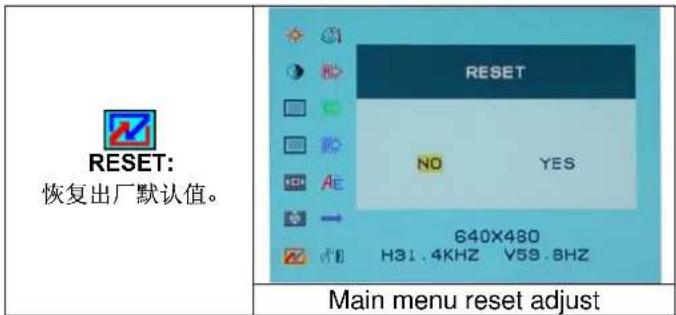

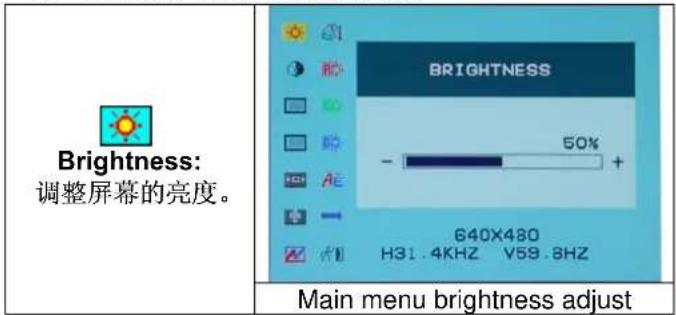

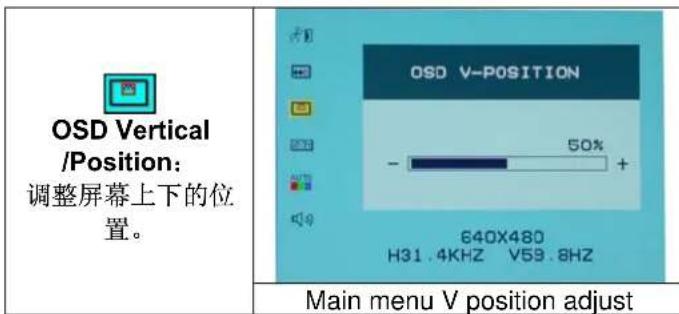

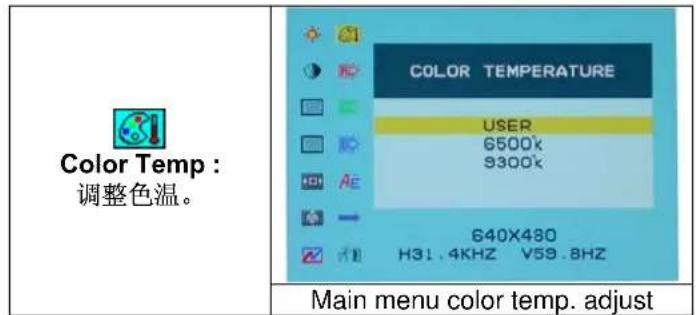

选项

1. 按下OSD键进入功能目录。
2. 使用 Auto Tune 键来向左调整选项。
3. 使用OSD键来向右调整选项

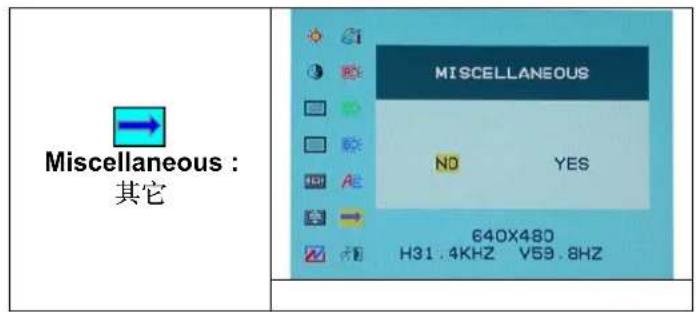

Miscellaneous: (其它)

分辨率	Incomng Display Mode
	水平频率(KHz)	垂直频率(Hz)
640X480	31.469
800X600	37.879
1024X768	48.363
1280X720	63.981

1. 我们提供4种适合Windows的最佳显示模式。
2. 如有干扰线产生当您调整屏幕时，为正常现象，不必担心。
3. 想要有最优的画质，建议您更新您的显示卡驱动程序。
4. 不在表上记载的显示模式，可能不被支持，建议您调整分辨率如上表。
5. 使用电源管理程序，将大大提高产品的使用年限。

产品规格

液晶面版 尺寸		15.4吋 动态液晶水平:140°,垂直:120°400:1 (典型)220 cd/m²(典型)(18+7) 25 毫秒262k 色1280X720(WXGA)0.2588mm(H)x0.2588mm(V)
	可视角(CR=10)对比亮度反应时间(Tr+Tf)支持色彩最大分辨率画素点距
讯号输入 RGB 模拟讯号		影像位准:0.7Vp-p(75Ω)同步讯号TTL with 75Ω internal pull-up resistors频率 FH:30~62KHzFV:56~75Hz
连接线 RGB 模拟讯号	音源线电源线	D-sub 15-针立体声连接头12V/DC 电线接头
电源电压	耗电省电模式	100-240V, 50/60Hz(国际通用)外接式交流变压器作业中 <24 瓦 (最大值)待命 <2.5 瓦
内建扬声器		2 瓦 x2 (立体声)
使用接口	LED 灯柱	作业中 -蓝色关机 -熄灯待命 -闪烁
作业环境 温度	湿度	5℃~40℃20%~80% R.H.
尺寸(宽x长x深)	实体	356mm(宽)x 304mm(长)x 30mm(深)
净重		1.8 公斤
DDC		DDC1/DDC2B 支援
电源管理程序		VESA DPMS, EPA 能源之星
安规认证		CE,FCC,VCCI,BSMI,UL/CUL,CSA

确定您的屏幕以妥善安装，如有下列问题……

没有屏幕？

检查

是否已进入省电模式，按下任何一键或移动鼠标来离开省电模式。

颜色不对或只有黑白屏幕？

检查

讯号接头是否接妥，如有讯号针脚针头断裂，请联络经销商。

影像看起来太暗或太亮？

检查

进入功能模式调整对比。

文字看不清楚？

检查

是否设定为支持的显示模式。
