BEDIENUNGSANLEITUNG L1523 DGM

Dank für Kauf unseres LCD Produktes. Um die sichere Bedienung dieses Prodiktes sichzustellen, lesen Sie bitte die folgenden Anweisungen ausführlich bevor Anwendung.

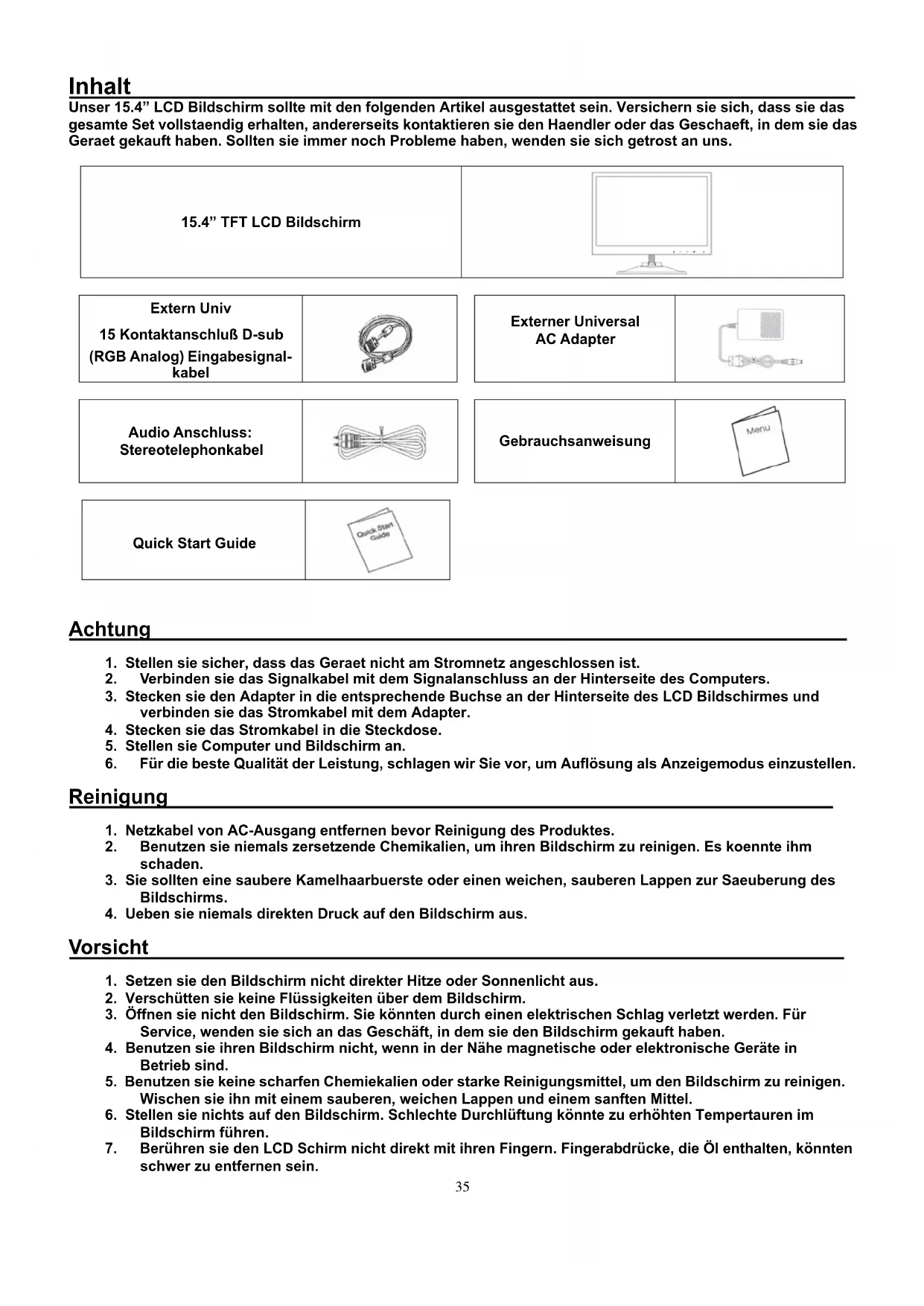

Alle Informationen inder Menü kann ohne Vormerkungen verändert werden.35 Inhalt Unser 15.4” LCD Bildschirm sollte mit den folgenden Artikel ausgestattet sein. Versichern sie sich, dass sie das gesamte Set vollstaendig erhalten, andererseits kontaktieren sie den Haendler oder das Geschaeft, in dem sie das Geraet gekauft haben. Sollten sie immer noch Probleme haben, wenden sie sich getrost an uns. 15.4” TFT LCD Bildschirm

Audio Anschluss: Stereotelephonkabel Gebrauchsanweisung

1. Stellen sie sicher, dass das Geraet nicht am Stromnetz angeschlossen ist.

2. Verbinden sie das Signalkabel mit dem Signalanschluss an der Hinterseite des Computers.

3. Stecken sie den Adapter in die entsprechende Buchse an der Hinterseite des LCD Bildschirmes und

verbinden sie das Stromkabel mit dem Adapter.

4. Stecken sie das Stromkabel in die Steckdose.

5. Stellen sie Computer und Bildschirm an.

6. Für die beste Qualität der Leistung, schlagen wir Sie vor, um Auflösung als Anzeigemodus einzustellen.

1. Netzkabel von AC-Ausgang entfernen bevor Reinigung des Produktes.

2. Benutzen sie niemals zersetzende Chemikalien, um ihren Bildschirm zu reinigen. Es koennte ihm

3. Sie sollten eine saubere Kamelhaarbuerste oder einen weichen, sauberen Lappen zur Saeuberung des

4. Ueben sie niemals direkten Druck auf den Bildschirm aus.

1. Setzen sie den Bildschirm nicht direkter Hitze oder Sonnenlicht aus.

2. Verschütten sie keine Flüssigkeiten über dem Bildschirm.

3. Öffnen sie nicht den Bildschirm. Sie könnten durch einen elektrischen Schlag verletzt werden. Für

Service, wenden sie sich an das Geschäft, in dem sie den Bildschirm gekauft haben.

4. Benutzen sie ihren Bildschirm nicht, wenn in der Nähe magnetische oder elektronische Geräte in

5. Benutzen sie keine scharfen Chemiekalien oder starke Reinigungsmittel, um den Bildschirm zu reinigen.

Wischen sie ihn mit einem sauberen, weichen Lappen und einem sanften Mittel.

6. Stellen sie nichts auf den Bildschirm. Schlechte Durchlüftung könnte zu erhöhten Tempertauren im

7. Berühren sie den LCD Schirm nicht direkt mit ihren Fingern. Fingerabdrücke, die Öl enthalten, könnten

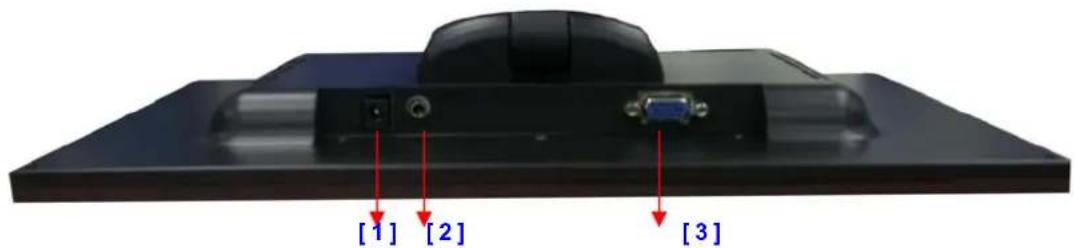

schwer zu entfernen sein.36 Anschluß Seien sie vorsichtig mit ihrem LCD Bildschirm, er ist sehr exquisit aber auch zerbrechlich. Versichern sie sich, dass weder der Bildschirm noch der Computer am Stromnetz angeschlossen sind. Folgen sie der Anleitung Schritt fuer Schritt. [1] [2] [3] 【1】DC Buchse：Hier den Stromkabel anschliessen 【2】Tonanschluß：Dies kann an den Tonsignalstecker belieges Tonbetriebsmittels anschließen. 【3】PC In Buchse : Anschluss des D-Sub 15 pin Signalkabels. Schrittweiser Anschluß

1. Stellen sie den LCD Bildschirm so auf, dass sie alle Anschlussbuchsen sehen koennen.

2. Stecken sie das RGB Analogkabel (standard) erst in die entsprechende Buchse des Bildschirmes und

danach schliessen sie es an den Computer an.

3. Stecken sie den "Audio" Anschluss erst in die entsprechende Buchse des Bildschirmes und danach

schliessen sie es an den Computer an.

4. Verbinden sie den AC Adapter und das Stromkabel.

5. Stecken sie das DC Kabel erst in die entsprechende Buchse des Bildschirmes (DC in) und stecken es

danach in die Steckdose.37

6. Stellen sie das Geraet an.

7.Gratulation, sie haben es geschafft. Viel Spass.

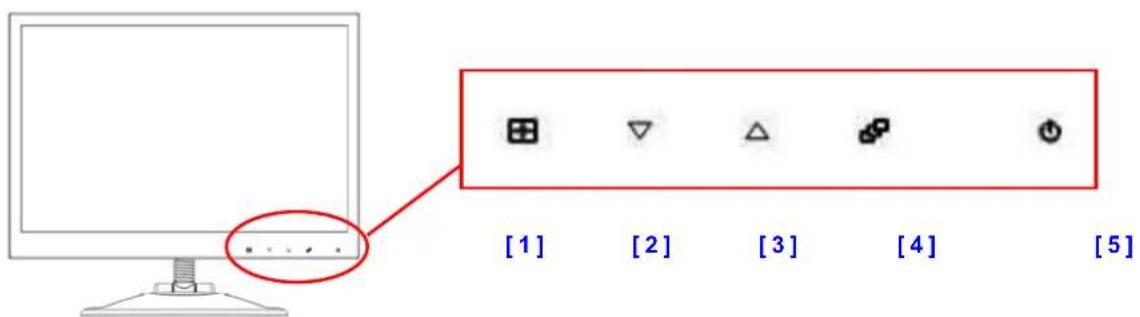

Bildschirmeinstellung Monitorkontrolltasten Sie brauchen die LCD-Monitorkontrolltasten nicht zu drücken, sondern brauchen sie nur zu berühren, um die Funktionen zu justieren.

1. Auto Tune: Automatische anpassung.

2. Decrease <->: Hiermit senken sie die optionswerte im OSD menue.

3. Increase <+>: Hiermit erhoehen sie die optionswerte im OSD menue.

4. OSD Menu: Hiermit kommen sie in das OSD menue.

5. Power: Schlatet den LCD Bildschirm an und aus, lst der Bildschirm angeschalatet, leuchtet die Signallampe

gruen, im “Standby” leuchatet sie flash.

LED-Anzeige Wenn Sie den Strom anschalten, leuchtet die LED-Anzeige, bis Sie ihn wieder abschalten. Wenn der Monitor auf “Standby” steht, blinkt die LED-Anzeige, bis Sie die Stromversorgung zum LCD-Monitor abschalten.

1. Druecken sie den OSD Knopf, um zum Menue zu gelangen.

2. Nutzen sie "Auto Tune" fuer die linke Einstellung.

3. Druecken sie nochmals den OSD Knopf fuer die rechte Einstellung.

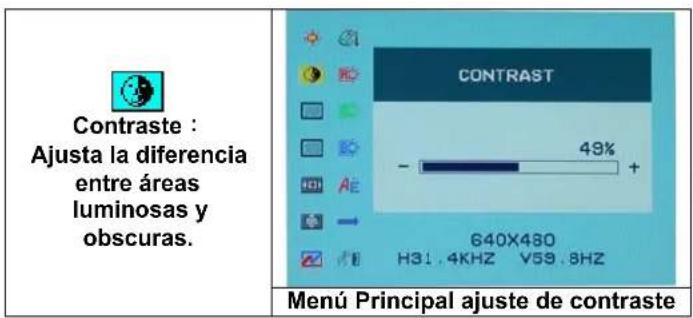

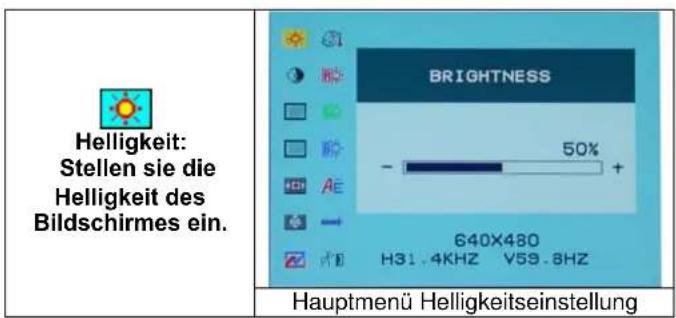

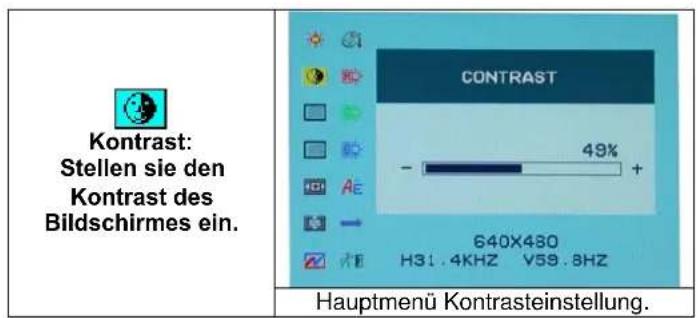

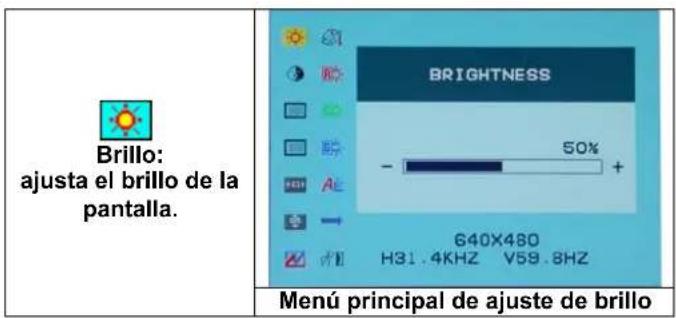

Helligkeit: Stellen sie die Helligkeit des Bildschirmes ein. Hauptmenü Helligkeitseinstellung Kontrast: Stellen sie den Kontrast des Bildschirmes ein. Hauptmenü Kontrasteinstellung.

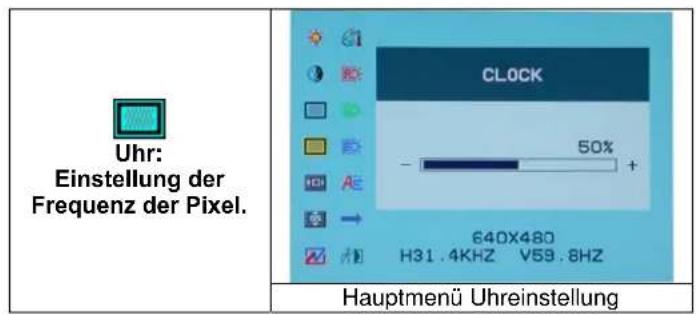

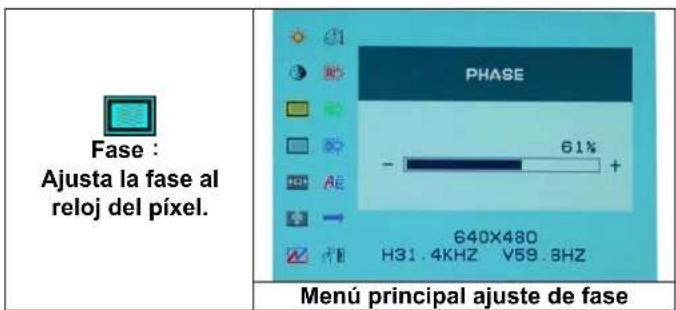

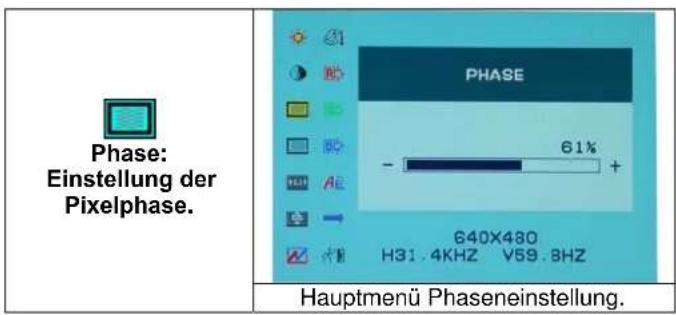

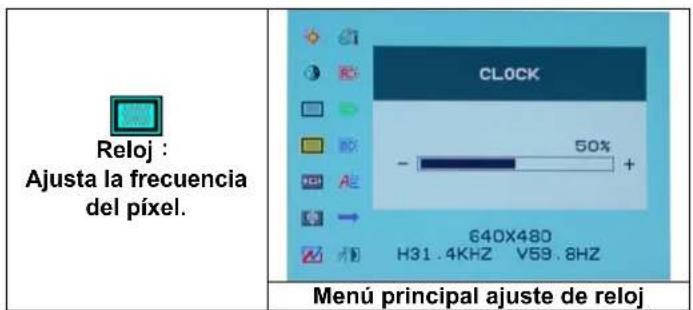

Phase: Einstellung der Pixelphase. Hauptmenü Phaseneinstellung. Uhr: Einstellung der Frequenz der Pixel. Hauptmenü Uhreinstellung

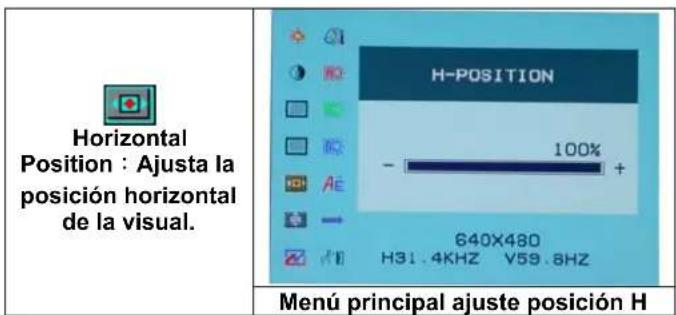

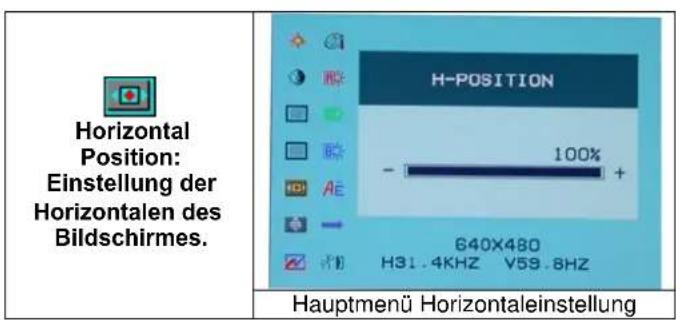

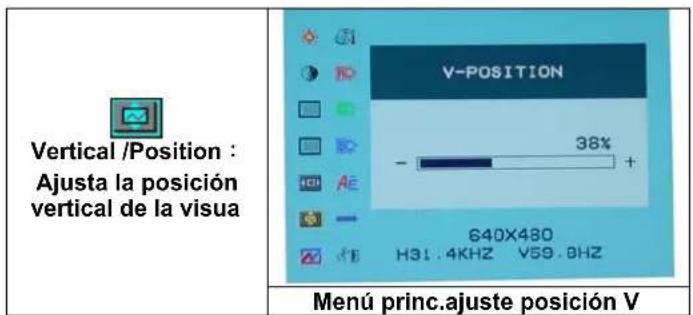

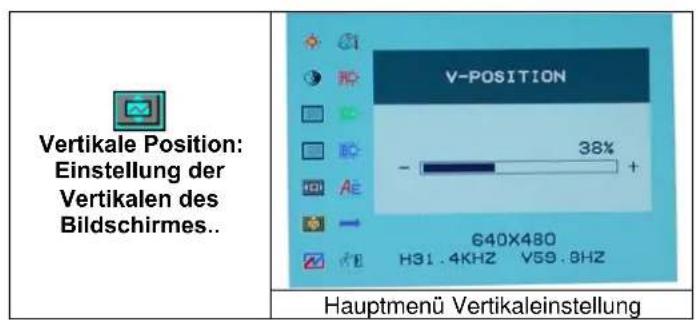

Horizontal Position: Einstellung der Horizontalen des Bildschirmes. Hauptmenü Horizontaleinstellung Vertikale Position: Einstellung der Vertikalen des Bildschirmes.. Hauptmenü Vertikaleinstellung

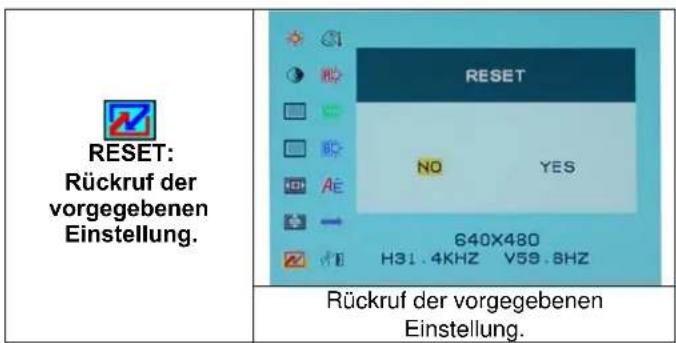

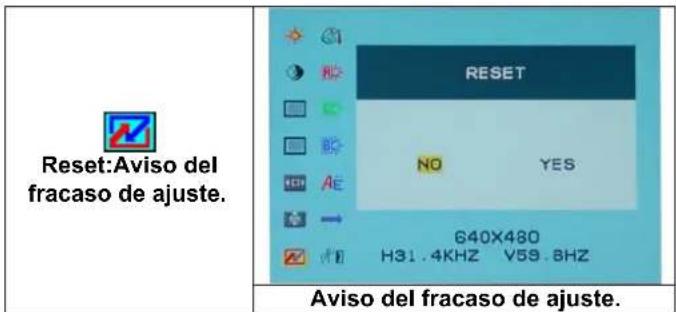

RESET: Rückruf der vorgegebenen Einstellung. Rückruf der vorgegebenen Einstellung.

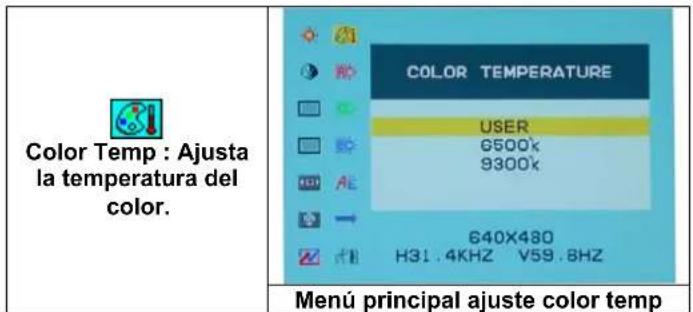

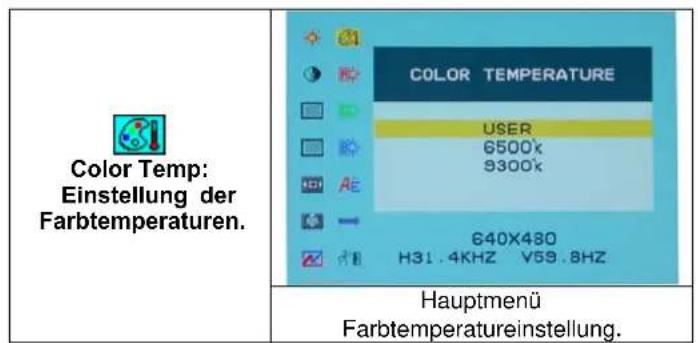

Color Temp: Einstellung der Farbtemperaturen. Hauptmenü Farbtemperatureinstellung.

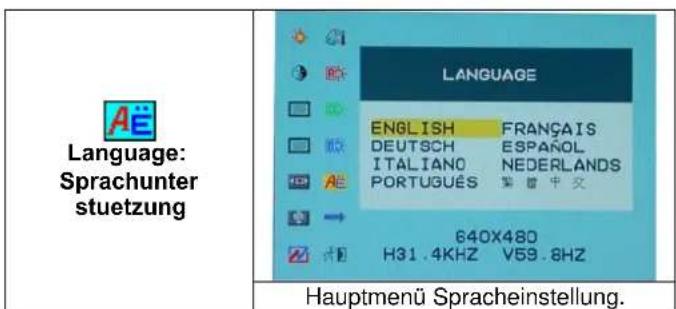

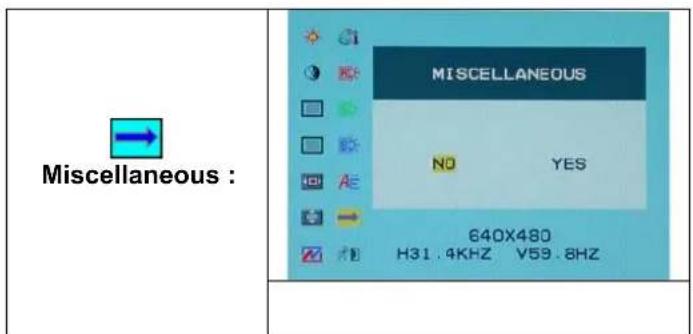

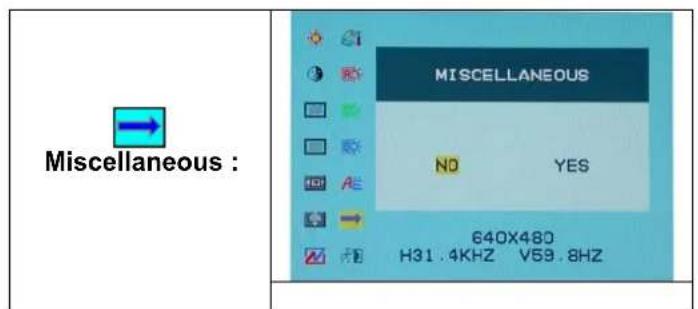

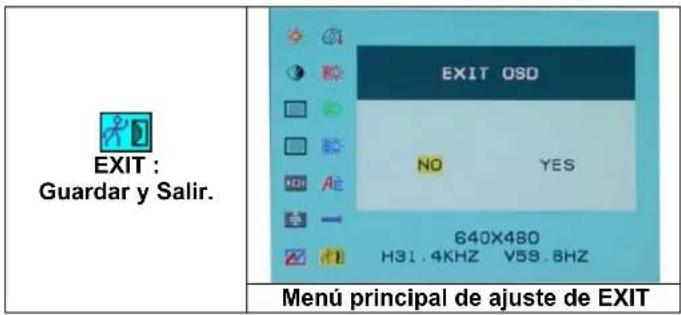

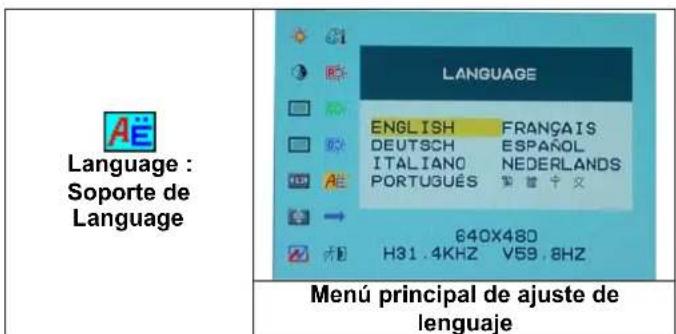

Language: Sprachunter stuetzung Hauptmenü Spracheinstellung. Miscellaneous :39 EXIT: Sparen und abmelden. Hauptmenü EXIT.

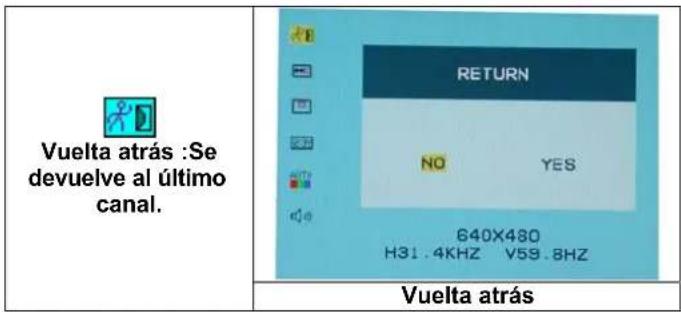

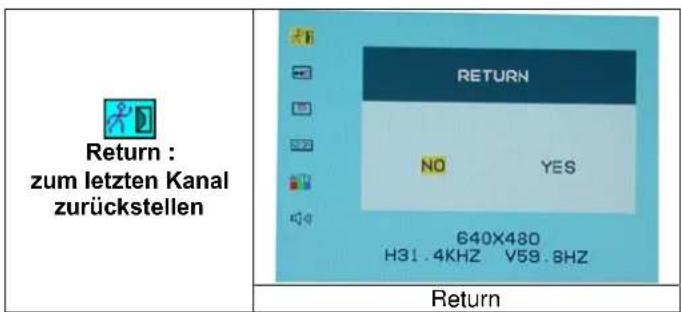

Return : zum letzten Kanal zurückstellen Return

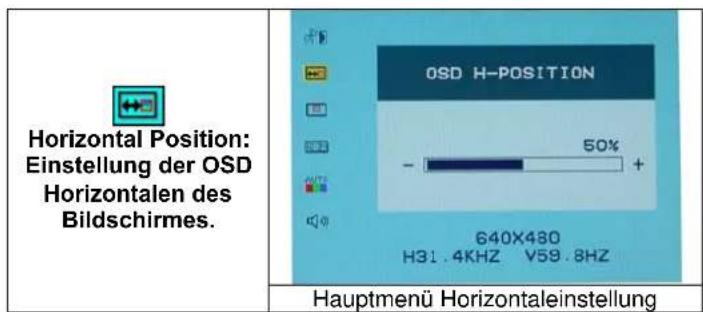

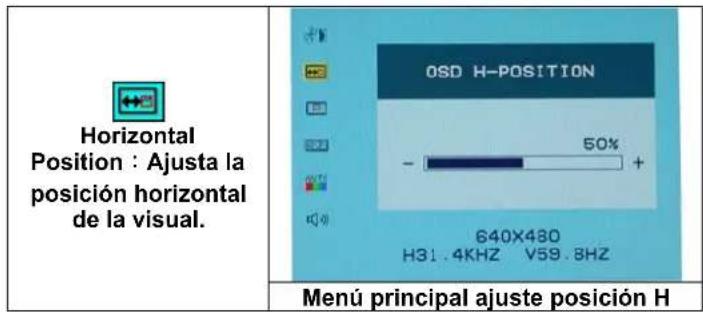

Horizontal Position: Einstellung der OSD Horizontalen des Bildschirmes. Hauptmenü Horizontaleinstellung

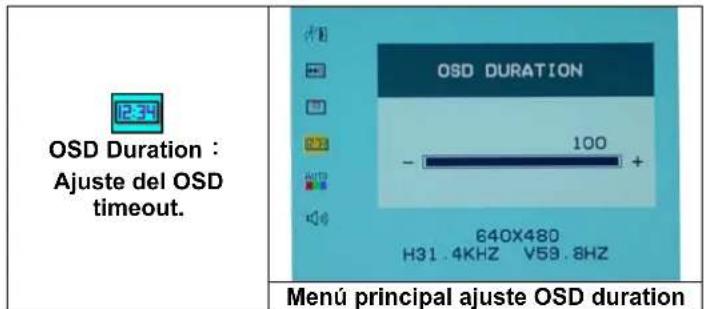

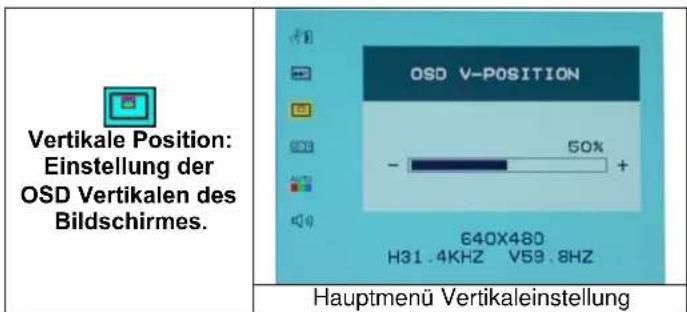

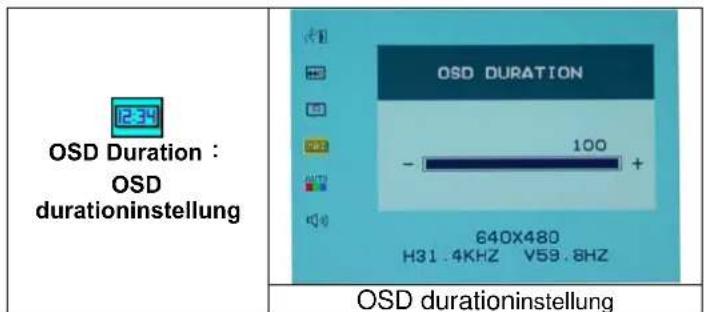

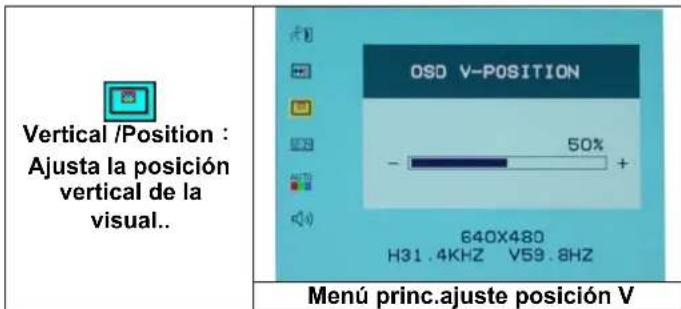

Vertikale Position: Einstellung der OSD Vertikalen des Bildschirmes. Hauptmenü Vertikaleinstellung OSD Duration： OSD durationinstellung OSD durationinstellung

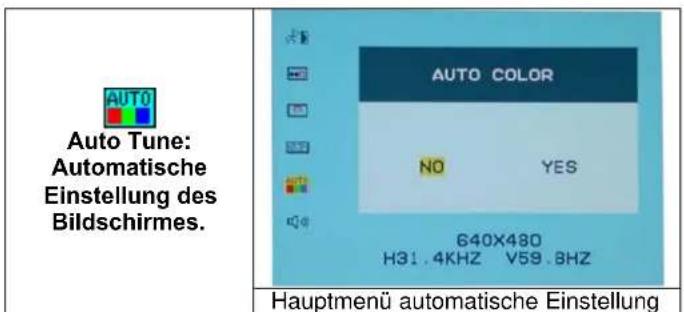

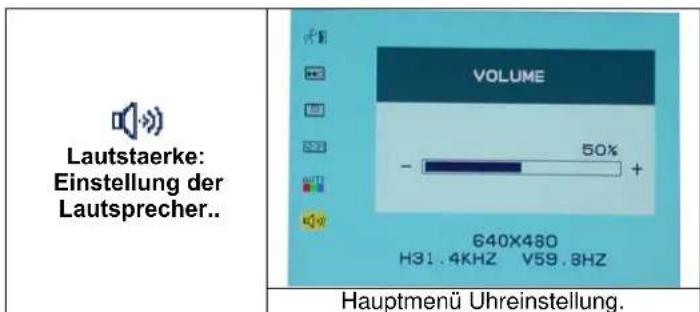

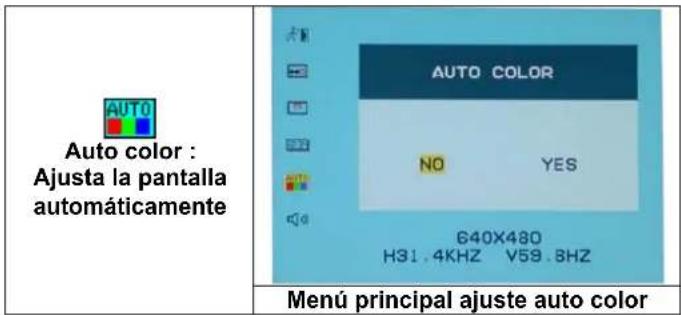

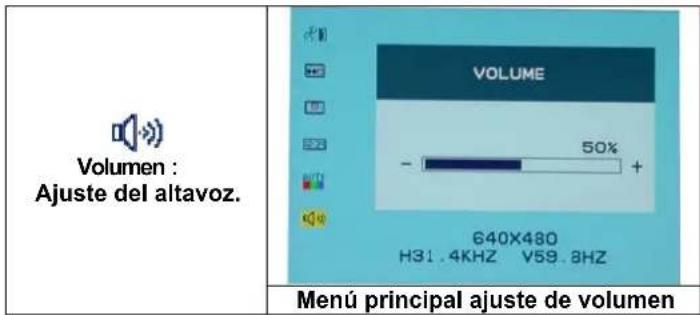

Auto Tune: Automatische Einstellung des Bildschirmes. Hauptmenü automatische Einstellung Lautstaerke: Einstellung der Lautsprecher.. Hauptmenü Uhreinstellung.40 WIEDERGABE MODUS Display Modus Auflösung Horizontale Frequenz (KHz) Vertikale Frequenz (Hz) 640X480 31.469 59.941 800X600 37.879 60.317 1024X768 48.363 60.004 1280X720 63.981 60.020

1. Wir bieten ihnen 4 verschiedene Modelle an, die mit Windows kompatibel sind.

2. Fuer bessere Qualitaet, upgraden sie ihre Videokarte. Wir raten dazu, eines der

3. Modelle aus unserer Liste zu waehlen.

4. Andere Modelle, die nicht gelistet sind, könnten nicht kompatibel sein.

5. You Sie sollten das Strommanagement ihres Computers nutzen, es hilft ihnen, ihr Produkt laenger zu

Spezifikation LCD Bildschirm Typ Sichtwinkel (CR=10) Kontrast Verhöltnis Helligkeit Reaktionszeit (Tr+Tf) Farben Max Auflösung Pixel 15.4” TFT Active Matrix LCD Display H:140° , V:120° 400 : 1 (Typical) 220 cd/m

Video Level:0.7Vp-p(75Ω) Sync TTL mit 75Ω internen Widerständen Frequenz FH:30~62KHz FV:56~75Hz Anschlüsse RGB Analog Audio Stromkabel D-sub 15-Pins Stereo Phone Stecker 12V/DC Stromstecker Strom Spannung Verbrauch Stromsparmodus 100-240V, 50/60Hz(universal) über externen AC Adapter Aktiv < 24Watt Max Standby < 2.5Watt Interne Lautsprecher 2 x 2W (Stereo) User Interface LED Anzeige Aktiv - Grün Aus - Turn off Standby - Flash Arbeitsbedingungen Temperatur Luftfeuchtigkeit 5°C~40°C 20% ~ 80% R.H. Maße (B x H x T) Physical 356mm(B) x304mm(H) x 30mm(T) Netto Gewicht 1.8Kg DDC DDC1/DDC2B Compliant Strommanagement VESA DPMS, EPA Energy Star Regularien (Zertifikate) CE,FCC,VCCI,BSMI,UL/CUL,CSA41 Problemsuche Versichern sie sich, dass ihr Monitor richtig installiert ist, falls sie Probleme haben sollten, beim Gebrauch des Bildschirms. 　 Kein Bild auf dem Bildschirm zu sehen. Kontrolle:

1. Stromsparmodus. Drücken sie eine Taste oder bewegen sie die Maus, um den Bildschirm zu

2. Signalkabelpins. Sollten einige der Pins verbogen sein oder fehlen, wenden sie sich an das

Geschäft, in dem sie das Gerät gekauft haben. Das Bild ist zu dunkel oder zu hell. Kontrolle:

1. Nutzen sie das OSD Menue, um den Kontrast einzustellen.˙

Wann sollte ihr Bildschirm eingestellt werden.? Kontrolle:

2. Wenn die Auflösung verändert wird.

.Der Text auf dem Bildschirm erscheint unklar. Kontrolle:

1. Versichern sie sich, dass die Resolution mit dem Display Modus uebereinstimmt.42

1. Druecken sie den OSD Knopf, um zum Menue zu gelangen.

2. Nutzen sie "Auto Tune" fuer die linke Einstellung.

3. Druecken sie nochmals den OSD Knopf fuer die rechte Einstellung.
