BEDIENUNGSANLEITUNG L1517 DGM

Inhaltsangabe 36
Bildschirmansicht 37
Inhalt 38
Warning 38
Anschluss 39
Anschluss Schritt bei Schritt. 40
Neigungswinke 41
Aufhängen 41
Bildschirmkontrolle 42
MenuKontrollknoepfe. 42
Schalterbeschreibung. 42
Vorsichtsmassnahmen 43
Hinweise zur Reinigung 43
Problemsuche 43
OSD (On-Screen Display) Menu Modus 44-45
Wiedergabe Modus 46
Spezifikation 46

Alle Informationen under Menu kann ohne Vormerkungen verändert werden.

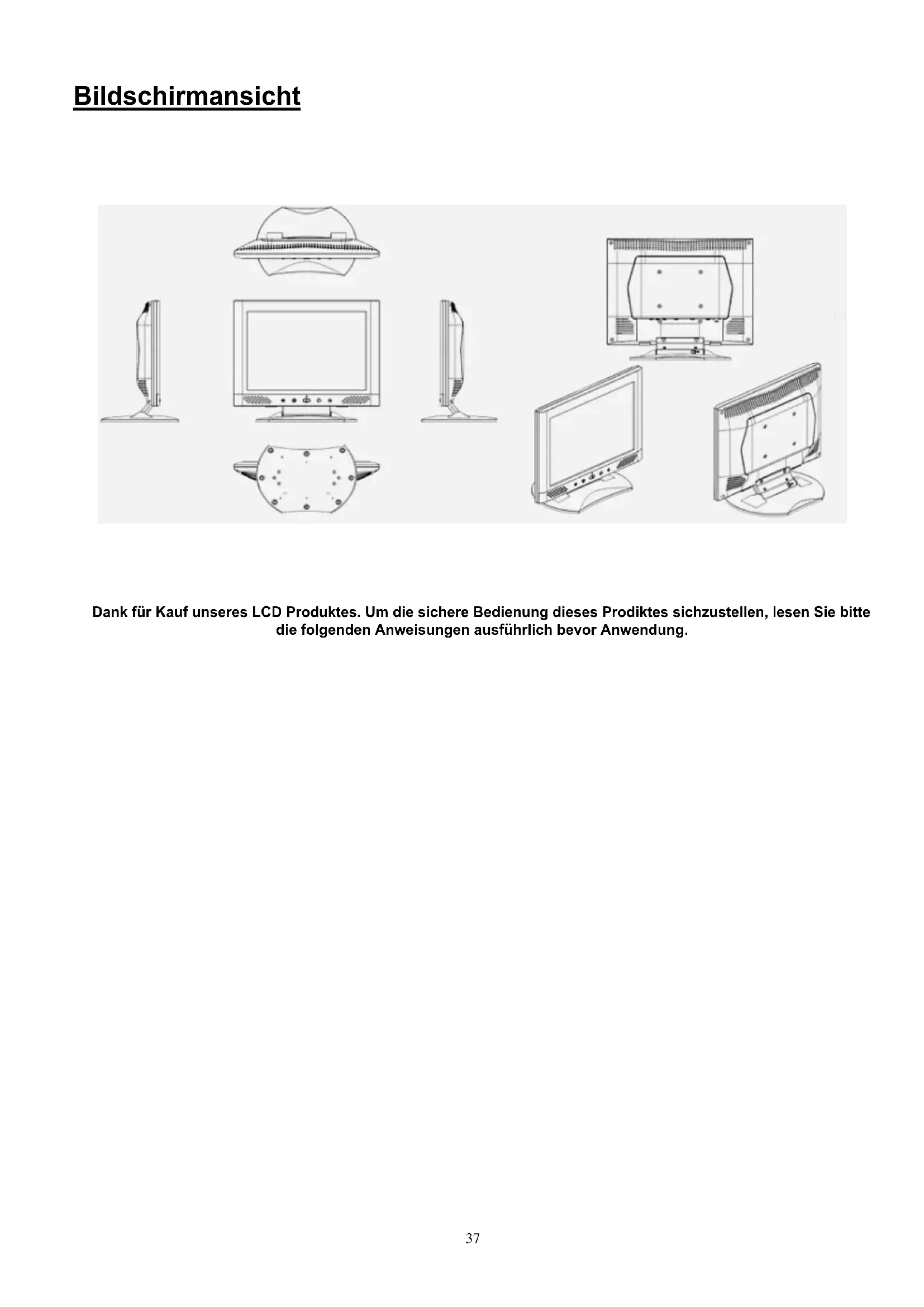

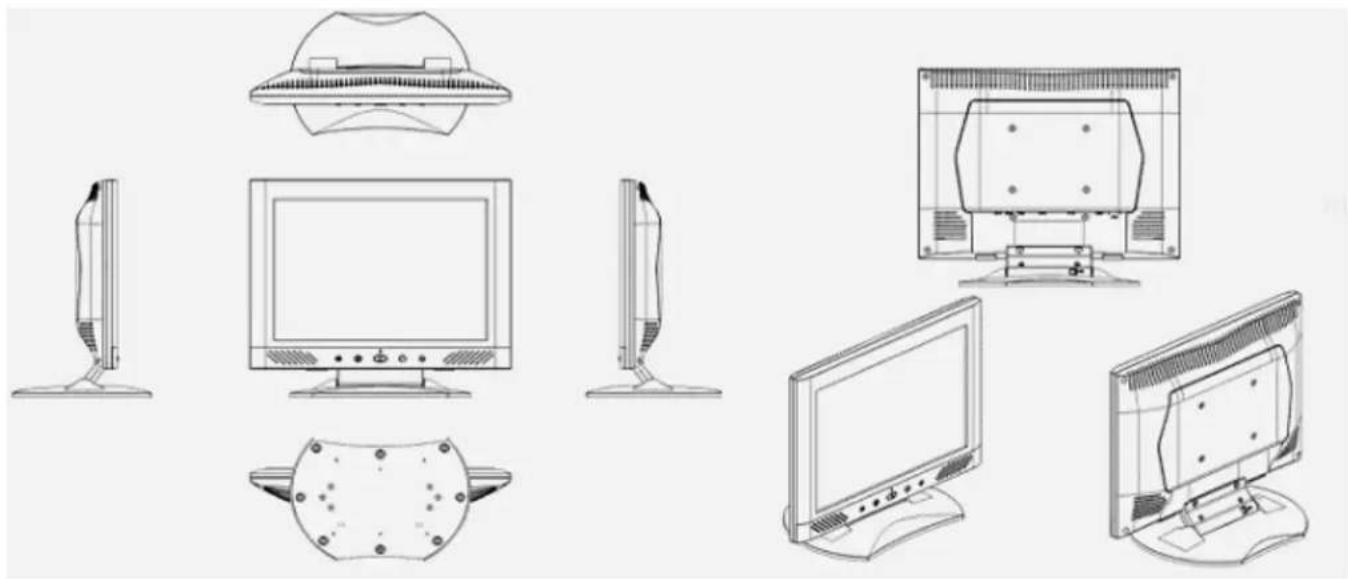

Bildschirmansicht

Dank für Kauf unseres LCD Produktes. Um die sichere Bedienung these Projektes sichzustellen, lessen Sieitte die folgenden Anweisungen ausfuhrlich bevor Anwendung.

Inhalt

Unser 15" LCD Bildschirm sollte mit den folgenden Antikel ausgestattet sein. Versichern sie sich, dass sie das gesamte Set vollstaendig erhalten, andererseits kontaktieren sie den Haendler oder das Geschaeft, in dem sie das Geraet gekauft haben. Sollten sie immer noch Probleme haben, wenden sie sich getrost an uns.

15" TFT LCD Bildschirm

ExternUniv 15

Kontaktanschluß D-sub

(RGB Analog)

Eingabesignal-kabel

Adapter

Audio Anschluss:

Stereotelephonkabel

Gebrauchsanweisung

Quick Start Guide

Achtung

1. Stellen sie sicher, dass das Geraet nicht am Stromnetz angeschlossen ist.
2. Verbinden sie das Signalkabel mit dem Signalanschluss an der Hinterseite des Computers.
3. Stecken sie den Adapter in die entsprechende Buchse an der Hinterseite des LCD Bildschirmes und verbinden sie das Stromkabel mit dem Adapter.
4. Stecken sie das Stromkabel in die Steckdose.
5. Stellen sie Computer und Bildschirm an.
6. Für die Beste Qualität der Leistung, schlagen wir Sie vor, um Auflösung als Anzeigemodus einzustellen.
7. Die Sperrvorrichtung (an der Rückwand des LCD-Geräts)muss unbedingt vor dem Betrieb sichergestellt werden

Anschluß

Seien sie vorsichtig mit ihrem LCD Bildschirm, er ist sehr exquisit aber auch zerbrechlich. Versichern sie sich, dass weder der Bildschirm noch der Computer am Stromnetz angeschlossen sind. Folgen sie der Anleitung Schritt fuer Schritt.

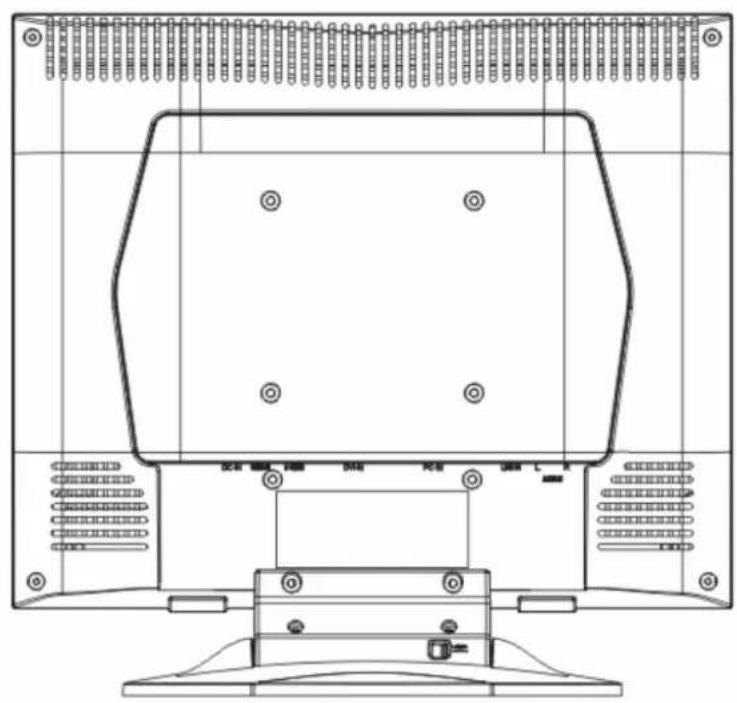

Input

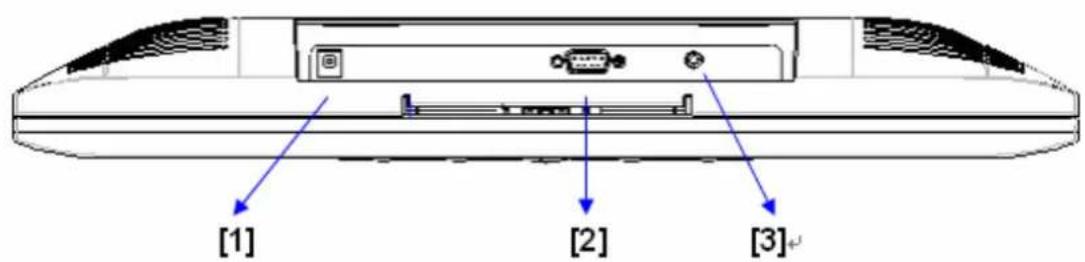

【1】DC Buchse：Hier den Stromkabel anschliessen.
【2】PC In Buchse : Anschluss des D-Sub 15 pin Signalkabels.
【3】Tonanschluß : Dies kann an den Tonsignalstecker belieges Tonbetriebsmittels anschließen.

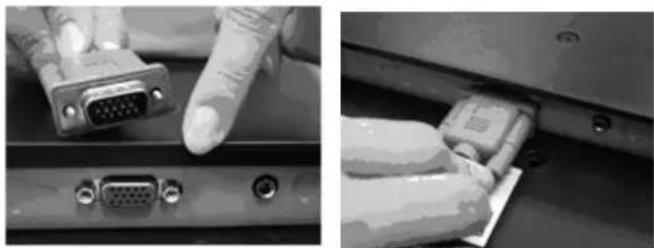

Schrittweiser Anschluß

1.Stellen sie den LCD Bildschirm so auf, dass sie alle Anschlussbuchsen sehen koennen.
2.Stecken sie das RGB Analogkabel (standard) erst in die entsprechende Buchse des Bildschirmes und danach schliessen sie es an den Computer an.

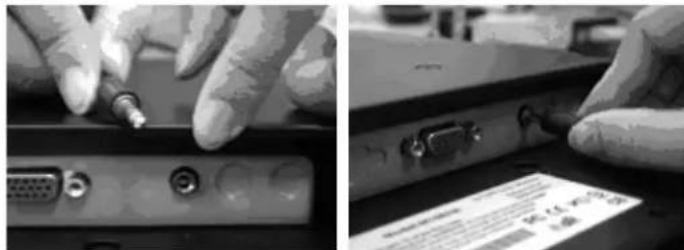

3.Stecken sie den "Audio" Anschluss erst in die entsprechende Buchse des Bildschirmes und danach schliessen sie es an den Computer an.

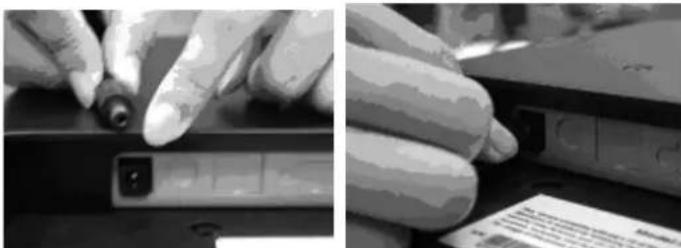

4.Stecken sie das DC Kabel erst in die entsprechende Buchse des Bildschirmes (DC in) und stecken es danach in die Steckdose. Stellen sie das Geraet an.

5.Gratulation, sie haben es geschafft. Viel Spass.

Neigungswinke

1.Unter Normalbedingung
2.Mit eingerücktem Riegel kann der LCD-Monitor 0^ bis 15^ (positiv und negativ 2^ ) zum Aufhängen zurückbewegt werden
3.Mit ausgerücktem Riegel kann der LCD-Monitor bis zu 90^ zum Aufhängen zurückbewegt werden.

2. 3.

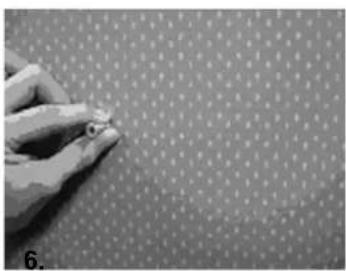

Aufhängen

1. Entriegeln
   2.Die Stütze zurückbewegen.

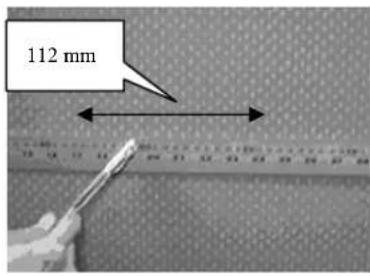

2. Messen Sie mit dem Meßband die Position der beiden Löscher und markieren Sie diese (112 mm der totalen Länge von der achten Kante)
3. Bohren Sie das Loch in der Wand mit dem passenden Bohreinsatz.
   5.Hammern Sie den plastikgerippten Verankerungsbolzen für die Schrauben in die Löscher ein (berücksichtigten Sie 5 mm für das Aufhängen).
   6.Hängen Sie den LCD-Monitor mit seiner Stütze und den Schrauben auf.

5.

Bildschirmeinstellung

Menukontrollschalter

Es gibt 5 Schalter, um den Bildschirm einzustellen: "Power", "OSD menu ", "Auto Tune", "Increase<+>" , "Decrease<-)". Beachten sie die folgende Beschreibung der Schalter.

Schalterbeschreibung

1. "Power": Schaltet den LCD Bildschirm an und aus. Ist der Bildschirm angeschaltet, leuchtet die Signallampe gruen, im "Stand by" leuchtet sie orange
2. "Auto Tune": Automatische Anpassung.
3. "OSD menu": Hiermit kommt sie in das OSD Menue.
4. "Increase < + > ": Hiermit erhoehen sie die Optionswerte im OSD Menue.
5. "Decrease < - > ": Hiermit senken sie die Optionswerte im OSD Menue.

Reinigung

1. Netzkabel von AC-Ausgang entfernen bevor Reinigung des Produktes.
2. Benutzen sie niemals zersetzungende Chemikalien, um ihren Bildschirm zu reinigen. Es koennte ihm schaden.
3. Sie sollen eine saubere Kamelhaarbuerste oder einen weichen, sauberen Lappen zur Saeuberung des Bildschirms.
4. Ueben sie niemals direkten Druck auf den Bildschirm aus.

Vorsicht

1. Setzen sie den Bildschirm nicht direkter Hitze oder Sonnenlicht aus.
2. Verschütten sie keine Flüssigkeiten über dem Bildschirm.
3. Öffnen sie nicht den Bildschirm. Sie konnten durch einen elektrischen Schlag verletzt werden. Für Service, wenden sie sich an das Geschäft, in dem sie den Bildschirm gekauft haben.
4. Benutzen sie ihren Bildschirm nicht, wenn in der Nähe magnetische oder elektronische Geräte in Betrieb sind.
5. Benutzen sie keine scharfen Chemiekalien oder starke Reinigungsmittel, um den Bildschirm zu reinigen. Wischen sieihn mit einem sauberen, weichen Lappen und einem sanften Mittel.
6. Stellen sie nichts auf den Bildschirm. Schlechte Durchlüfung keinte zu erhöhten Tempertauren im Bildschirm führen.
7. Berühren sie den LCD Schirm nicht direkt mit ihren Fingern. Fingerabrücke, die Öl enthalten, konnten schwer zu entfernen sein.

Problemsuche

Versicherts sich, dass ihr Monitor richtig installiert ist, falls sie Probleme haben sollenen, beim Gebrauch des Bildschirms.

Kein Bild auf dem Bildschirm zu sehen.

Kontrolle:

1. Stromsparmodus. Drücken sie eine Taste oder bewegen sie die Maus, um den Bildschirm zu reaktivieren.
2. Signalkabelpins. Sollen einige der Pins verbogen sein oder fehlen, wenden sie sich an das Geschäft, in dem sie das Gerät gekauft haben.

Das Bild ist zu dunkel oder zu hell.

Kontrolle:

1. Nutzen sie das OSD Menue, um den Kontrast einzustellen.

Wann sollte ihr Bildschirm eingestellt werden.？

Kontrolle:

1. Wenn die Auflösung verändert wird.

.Der Text auf dem Bildschirm erscheint unklar.

Kontrolle:

1. Versichert sie sich, dass die Resolution mit dem Display Modus uebereinstimmt.

OSD (On-Screen Display) Menümodus

Optionswahl

1. Drücken Sie die OSD-Taste, um das Menu zu aktivieren.
2. Nutzen Sie Autom. Abst. (Auto Tune) um linke Menüwerte zu regeln.
3. Drücken Sie OSD erneut, um rechte Menuwerte zu regeln.

Helligkeit: Regeln der Helligkeit des Displays.

Hauptmenü: Helligeitswert

Kontrast: Regeln der Abstimmung von hellen und dunklen Bereichen.

Hauptmen: Kontrastwert

Phase: Regeln der PLL Phase.

Hauptmenu: Phase

Takt: Regeln des PLL Frequenz.

Hauptmenu: Takt

Horizontale Position: Regeln der horizontalen Position des Displays.

Hauptmenu: H-Position

Vertikal Position: Regeln der vertikalen Position des Displays.

Hauptmenu: V-Position

Reset: Setzen der Standard-einstellungen.

Hauptmenu: Reset

Farbtemp.: Regeln der Farbtemperatur.

Hauptmen: Farbtemperatur

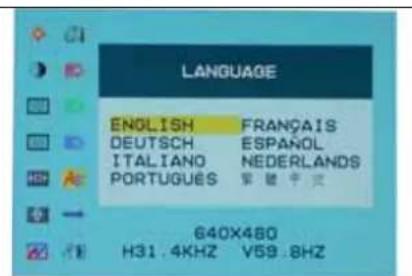

Sprache: Sprachunterstützung.

Hauptmenü: Sprachwahl

Verschiedenes:

BEENDEN: Speichern und Verlassen.

Hauptmenü: BEENDEN

Verschiedenes

Zurück: Zurück zum Hauptmenu.

Zurück

Horizontale Position: Regeln der horizontalen Position des OSD.

OSD Dauer: Regeln der Anzeigedauer des OSD-Menus.

OSD H Position

Vertikale Position: Regeln der vertikalen Position des OSD.

OSD V-Position

Lautstärke: Regeln der Laufsprecher-lautstärke.

OSD DURATION
OSD-Dauer

Auto Farbe: Automatisches Regeln der Farbe.

Auto. Farbe

Menu Lautstärke

Display Modus
Auflösung Horizontale Frequenz (KHz) Vertikale Frequenz (Hz)
640X350 31.475 70.100
640X480 31.469 59.940
640X480 37.500 75.000
720X400 31.469 70.087
800X600 37.879 60.317
800X600 46.875 75.000
1024X768 48.363 60.004
1024X768 60.023 75.029

1. Wirieten ihren 8 verschiedene Modelle an, die mit Windows kompatibel sind.

2. Fuer bessere Qualitaet, upgraden sie ihre Videokarte. Wir raten dazu, eines der zu waehlen.

Modelle aus unserer Liste

1. Andere Modelle, die nicht gelistet sind, konnen nicht kompatibel sein.
2. You Sie sollen das Strommanagement ihres Computers nutzen, es hilft ihren, ihr Produkt laenger zu geniessen.

Spezifikation

LCD Bildschirm Typ		15.0" TFT Active Matrix LCD Display H:120°, V:100° 450:1 (Typical) 250 cd/m² (Typical) 16 ms 16.7M colors 1024X768(XGA) 0.297mm(H)x0.297mm(V)
	Sichtwinkel Kontrast Verhöltnis Helligkeit Reaktionszeit (Tr+Tf) Farben Max Auflösung Pixel
Input Signale RGB Analog		Video Level:0.7Vp-p(75Ω) Sync TTL mit 75Ω internen Widersänden Frequenz FH:30~62KHz FV:56~75 Hz
Kompatibilität	PC	Bis zu1024X768@75Hz(nicht verflochten)
Anschlüsse	RGB Analog Audio Stromkabel	D-sub 15-Pins Stereo Phone Stecker 12V/DC Stromstecker
Strom	Spannung Verbrauch Stromsparmodus	100-240V, 50/60Hz(universal) über externen AC Adapter Aktiv < 35Watt Max Standby < 3Watt
Interne Laufsprecher		2 x 2W (Stereo)
User Interface	LED Anzeige	Aktiv - Grün Aus - Turn off Standby - Orange
Arbeitsbedingungen	Temperatur Luftfeuchtigkeit	5°C~40°C 20% ~ 80% R.H.
Maße (B x H x T)	Physical	309mm(B) x 375mm(H) x 59mm(T) 355mm(B) x 375mm(H) x 59mm(T)
Netto Gewicht		4.1Kg
DDC		DDC1/DDC2B Compliant
Strommanagement		VESA DPMS, EPA Energy Star
Regulären (Zertifikate)		CE, FCC, VCCI, UL/CUL,BSMI
