L1431W - 显示器 DGM - 免费用户手册

产品类型	14.1英寸TFT液晶显示器
屏幕尺寸	14.1英寸（对角线）
最大分辨率	1280 x 800像素（WXGA）
宽高比	16:10
显示技术	有源矩阵TFT
亮度	200 cd/m²（典型值）
对比度	350:1（典型值）
响应时间	16毫秒（Tr+Tf）
可视角度（水平/垂直）	90° / 55°
显示颜色	262,000色（真彩色）
像素间距	0.237毫米（水平）x 0.237毫米（垂直）
接口	VGA（D-sub 15针），音频输入（立体声插孔）
内置扬声器	2个扬声器
电源	100-240V交流，50/60Hz（内置通用电源）
工作功耗	< 24W（最大）
待机功耗	< 2W
尺寸（长x高x深）	379.4 x 338.9 x 172.8毫米
净重	2.2千克
包装内容	显示器，电源线，VGA线，音频线，用户手册，有限保修
推荐清洁方法	使用干燥柔软的布；请勿使用溶剂
认证标准	UL/CUL, FCC, CE

常见问题 - L1431W DGM

如何调节屏幕亮度？

按菜单键进入OSD菜单，然后使用+和-键选择亮度并调整数值。

如果屏幕保持黑屏怎么办？

检查显示器是否处于节能模式（按任意键或移动鼠标）。确保电源线和VGA线连接正确，且针脚未损坏。

如何清洁LCD屏幕？

使用干燥柔软的布。切勿使用稀释剂、酒精或苯等溶剂。

我可以使用什么最大分辨率？

最大分辨率为1280x800像素（WXGA），刷新率60Hz。使用此分辨率可获得最佳图像。

如何连接音频？

将附带的音频线连接到电脑的音频输出和显示器的音频输入。音量通过电脑的音量控制调节。

显示器的功耗是多少？

工作功耗低于24W，待机功耗低于2W。

如何恢复出厂设置？

在OSD菜单中选择重置。按+键确认并恢复默认设置。

包装中包含哪些线缆？

包装中包含电源线、VGA线和音频线。还包括显示器、手册和保修卡。

如何浏览OSD菜单？

按菜单键打开OSD菜单。使用+和-键浏览选项，再次按菜单键确认。按自动键应用自动调整。

为什么文本模糊？

确保屏幕分辨率设置为1280x800，刷新率为60Hz。按自动键进行自动调整。

用户手册 L1431W DGM

注意事項. 9
安全事項. 9
警示 9
包装. 9
硬體安裝 10
控制按键介绍 10
OSD 视控模式 ..... 11
简易故障排除 12
支援顯示模式 12
产品规格表 13

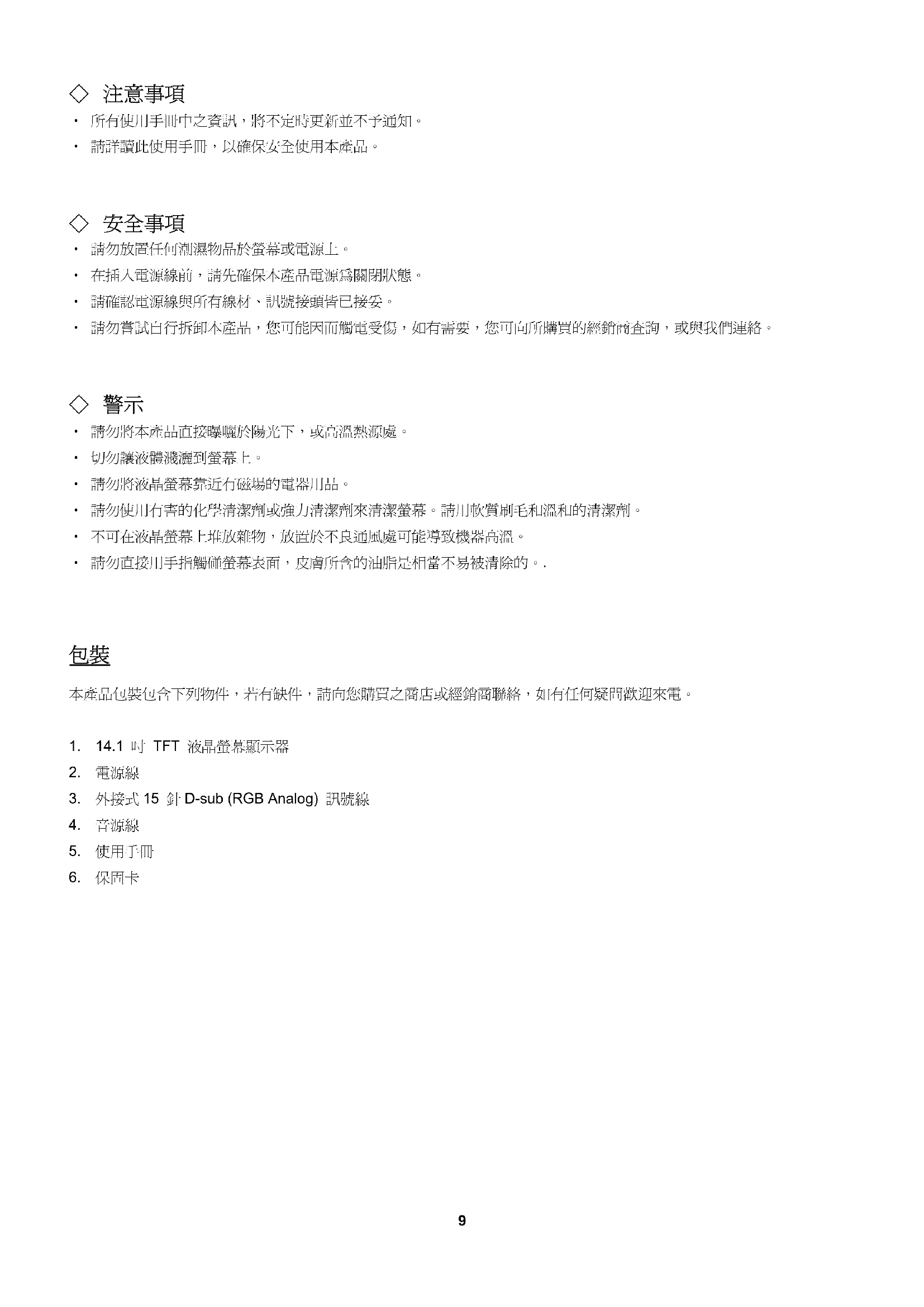

注意事項

所有使用手巾之資訊，將不定時更新並不予通知。
·請詳讀此使用手冊，以確保安全使用本產品。

安全事項

·請勿放置任何潮濕物品於螢幕或電源上。
- 在插入電源線前，請先確保本產品電源為關閉狀態。
·請確認電源線與所有線材、訊號接頭皆已接妥。
·請勿嘗試自行拆卸本產品，您可能因而觸電受傷，如有需要，您可向所購買的經銷商查詢，或與我們連絡。

警示

·請勿將本產品直接曝曬於陽光下，或高溫熱源處。
切勿讓液體潰潰到螢幕上。
·請勿將液晶螢幕靠近有礦場的電器用品。
·請勿使用有告的化學清潔劑或強力清潔劑來清潔螢幕。請用軟質刷毛和溫和的清潔劑。
- 不可在液晶螢幕上堆放雜物，放置於不良通風處可能導致機器高溫。
·請勿直接用手指觸碰螢幕表面，皮膚所含的油脂是相當不易被清除的。

包装

本產品包裝包含下列物件，若有缺件，請向您購買之商店或經銷商聯絡，如有任何疑問歡迎來電。

1. 14.1吋TFT液晶螢幕顯示器
2. 電源線
3. 外接式15針D-sub(RGB Analog)訊號線
4. 音源線
5. 使用手训
6. 保冈卡

硬體安裝

請小心對待您的液晶螢幕，它是非常精緻的產品。在安裝前請務必先將液晶螢幕及電腦的電源關閉，以免發生危險。請依照指示一步一步地安裝。

输入

電源埠：這裡用來連接電源。

電腦輸入埠：這裡用來連接 D-Sub 15 孔 VGA 影像訊號線。

Audio In埠：這裡用來連接音源線。

控制按键介绍

本產品有5控制按鍵，包括"Auto Adjust", "OSD menu", "Power", "Adjust < -> ", "Adjust < +> ". 各控制按鍵之功能請詳見下列敘述：

自動調整（功能）--

A 功能選項按鍵：於 OSD 中爲向上選擇功能按鍵。

熱鍵：按此按键則本螢幕會自動調整設定。

Menu (功能)--

M 功能選項按鍵：於OSD中爲向下選擇功能按鍵。

熱鍵：按此按键則會立即顯示 OSD功能日錄。

(1) Power: 電源開關。當電源開啓時,指示燈的顯示為綠,待命狀態為橙色。

Adjust<->:OSD功能H錄下爲減少調整選項。

• Adjust < + > : OSD 功能目錄下為增加調整選項。

• 請在電腦上調節喇叭音量。

• 請注意本產品電源為關閉時，聲音音量是仍爲開啓狀態。請關閉您的電腦電源，或關閉喇叭音量控制。
• 按下OSD键進入功能口錄，並按下-/+控制鍵以調整設定。

BRIGHTNESS	調整螢幕的亮度
CONTRAST	調整螢幕明暗的對比
PHASE	調整像素頻率的相位
CLOCK	調整像素的頻率
H-POSITION	調整螢幕左右的位置
V-POSITION	調整螢幕上下的位置
RESET	恢復出廠預設值
COLOR TEMPERATURE	調整色溫
RED	調整紅色色溫
GREEN	調整綠色色溫
BLUE	調整藍色色溫
LANGUAGE	語言支援
MISCELLANEOUS	其他
EXIT OSD	儲存設定及離開

MISCELLANEOUS

RETURN	返回主選項
OSD H-POSITION	調整螢幕左右的位置
OSD V-POSITION	調整螢幕上下的位置
OSD DURATION	調整 OSD 延遲時間
AUTO COLOR	自動調整螢幕顏色

簡易故障排除

確定您的螢幕以妥善安裝，如有下列問題：

沒有螢幕畫面？

檢查：1.是否已進入省電模式，按下任何一鍵或移動滑鼠來離開省電模式。
2. 言號接頭是否接妥，如有訊號針腳針頭斷裂，請聯絡經銷商。

影像看起来太暗或太亮？

檢查：進入OSD功能模式調整亮度。

·你該何時做調整？

檢查：常解析度頻率變更時。

·文字看不清楚？

檢查：是否設定為支援的顯示模式。

支援顯示模式

Display Mode
Resolution Vertical	Frequency (Hz) Horizontal Frequency (KHz)
640x480	59.94	31.47
800x600	56.25	35.16
800x600	60.32	37.88
1024x768	60.00	48.36
1280x800	59.81	49.702
液晶面板 尺寸		14.1吋動態液晶 水平:90°,垂直:55° 350:1 (典型) 200 cd/m² (典型) 16毫秒 262K colors 1280X800(WXGA) 0.237mm(H)x0.237mm(V)
訊號輸入	VGA	VGA類比裝置支援RGB
相容性	PC	最高支援1280X800@60Hz
連接線	VGA 音源線 電源線	D-sub 15針 立體聲音源 A/C輸入接頭
電源 電壓	耗電 省電模式	內建交流變壓器: 100-240 VAC, 50/60 Hz 作業中<24瓦(最大值) 待命<2瓦
內建揚聲器		揚聲器×2
使用介面	LED指示燈	作業中 -綠色 待命 -橘色
作業環境 溫度	濕度	5℃~40℃ 20%~80% R.H.
尺寸	實體	379.4 mm(寬)×338.9 mm(長)×172.8 mm(深)
淨重		2.2 Kg
DDC		DDC2B
電源管理程式		VESA DPMS
安規認證	UL/CUL, FCC, CE

注意事项. 15
安全事项 15
警示 15
包装 15
硬件安装 16
控制按键介绍 16
OSD 视控模式 ..... 17
简易故障排除. 18
支持显示模式 18
产品规格表 19

注意事项

• 所有使用手册中之信息，将不定时更新并不予通知。
• 请详读此使用手册，以确保安全使用本产品。

安全事项

• 请勿放置任何潮湿物品于屏幕或电源上。
• 在插入电源线前，请先确保本产品电源为关闭状态。
• 请确认电源线与所有线材、讯号接头皆已接妥。
• 请勿尝试自行拆卸本产品，您可能因而触电受伤，如有需要，您可向所购买的经销商查询，或与我们连络。

警示

• 请勿将本产品直接曝晒于阳光下，或高温热源处。
• 切勿让液体溅洒到屏幕上。
• 请勿将液晶屏幕靠近有磁场的电器用品。
• 请勿使用有害的化学清洁剂或强力清洁剂来清洁屏幕。请用软质刷毛和温和的清洁剂。
• 不可在液晶屏幕上堆放杂物，放置于不良通风处可能导致机器高温。
• 请勿直接用于指触碰屏幕表面，皮肤所含的油脂是相当不易被清除的。

包装

本产品包装包含下列对象，若有缺件，请向您购买之商店或经销商联络，如有任何疑问欢迎来电。

1. 14.1时TFT液晶屏幕显示器
2. 电源线
3. 外接式15针D-sub(RGB Analog)讯号线
4. 音源线
5. 使用手册
6. 保固卡

硬件安装

请小心对待您的液晶屏幕，它是非常精致的产品。在安装前请务必先将液晶屏幕及计算机的电源关闭，以免发生危险。请依照指示一步一步地安装。

输入

电源埠：这里用来连接电源。

计算机输入端口：这里用来连接D-Sub15孔VGA影像讯号线。

Audio In 垛：这里用来连接音源线。

控制按键介绍

本产品有5控制按键，包括"Auto Adjust", "OSD menu", "Power", "Adjust <-> ", "Adjust <+> "。各控制按键之功能请详见下列叙述：

自动调整（功能）--

A 功能选项按键：于OSD中为向上选择功能按键。

热键：按此按键则本屏幕会自动调整设定。

Menu (功能)--

M 功能选项按键：于OSD中为向下选择功能按键。

热键：按此按键则会立即显现OSD功能目录。

Power: 电源开关。当电源开启时，指示灯的显示为绿，待命状态为橙色。

• Adjust < - > : OSD 功能目录下为减少调整选项。

• Adjust < + > : OSD 功能目录下为增加调整选项。

• 请在计算机上调节喇叭音量。

• 请注意本产品电源为关闭时，声音音量是仍为开启状态。请关闭您的计算机电源，或关闭喇叭音量控制。
• 按下OSD键进入功能目录，并按下-/+控制键以调整设定。

BRIGHTNESS	调整屏幕的亮度
CONTRAST	调整屏幕明暗的对比
PHASE	调整像素频率的相位
CLOCK	调整像素的频率
H-POSITION	调整屏幕左右的位置
V-POSITION	调整屏幕上下的位置
RESET	恢复出厂默认值
COLOR TEMPERATURE	调整色温
RED	调整红色色温
GREEN	调整绿色色温
BLUE	调整蓝色色温
LANGUAGE	语言支持
MISCELLANEOUS	其它
EXIT OSD	储存设定及离开

MISCELLANEOUS

RETURN	返回主选项
OSD H-POSITION	调整屏幕左右的位置
OSD V-POSITION	调整屏幕上下的位置
OSD DURATION	调整 OSD 延迟时间
AUTO COLOR	自动调整屏幕颜色

简易故障排除

确定您的屏幕以妥善安装，如有下列问题：

没有屏幕画面？

检查：1. 是否已进入省电模式，按下任何一键或移动鼠标来离开省电模式。

1. 讯号接头是否接妥，如有讯号针脚针头断裂，请联络经销商。

影像看起来太暗或太亮？

检查：进入OSD功能模式调整亮度。

·你该何时做调整？

检查：当分辨率频率变更时。

·文字看不清楚？

检查：是否设定为支持的显示模式。

支持显示模式

Display Mode
Resolution Vertical Frequency (Hz) Horizontal Frequency (KHz)
640x480	59.94	31.47
800x600	56.25	35.16
800x600	60.32	37.88
1024x768	60.00	48.36
1280x800	59.81	49.702

产品规格

液晶面版 尺寸		14.1 时动态液晶 水平:90°,垂直:55° 350:1 (典型) 200 cd/m² (典型) 16 毫秒 262K colors 1280X800(WXGA) 0.237mm(H)x0.237mm(V)
	可视角
	对比
	亮度
	反应时间
	支持色彩
	最大分辨率
	画素点距
讯号输入	VGA	VGA模拟装置支持 RGB
兼容性	PC	最高支持 1280X800@60Hz
连接线	VGA	D-sub 15针
	音源线	立体声音源
	电源线	A/C输入接头
电源电压		内建交流变压器:100-240 VAC,50/60 Hz 作业中<24瓦(最大值) 待命<2瓦
	耗电
	省电模式
内建扬声器		扬声器x2
使用接口	LED指示灯	作业中 -绿色 待命 -橘色
作业环境 温度		5℃~40℃ 20%~80% R.H.
	湿度	379.4 mm(宽)x338.9 mm(长)x172.8 mm(深)
尺时	实体
净重		2.2 Kg
DDC		DDC2B
电源管理程序		VESA DPMS
安规认证	UL/CUL, FCC, CE
