L1431W - Monitor DGM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD 14.1" TFT
Dimensione dello schermo	14.1 pollici (diagonale)
Risoluzione massima	1280 x 800 pixel (WXGA)
Formato immagine	16:10
Tecnologia di visualizzazione	Active Matrix TFT
Luminosità	200 cd/m² (tipico)
Rapporto di contrasto	350:1 (tipico)
Tempo di risposta	16 ms (Tr+Tf)
Angolo di visione (orizzontale / verticale)	90° / 55°
Colori visualizzabili	262 000 (True Color)
Passo pixel	0.237 mm (H) x 0.237 mm (V)
Connettori	VGA (D-sub 15 pin), ingresso audio (jack stereo)
Altoparlanti integrati	2 x altoparlanti
Alimentazione	100-240 V CA, 50/60 Hz (universale integrata)
Consumo in funzionamento	< 24 W max.
Consumo in stand-by	< 2 W
Dimensioni (L x A x P)	379.4 x 338.9 x 172.8 mm
Peso netto	2.2 kg
Contenuto della confezione	Monitor, cavo di alimentazione, cavo VGA, cavo audio, manuale utente, garanzia limitata
Pulizia consigliata	Panno asciutto e morbido; non utilizzare solventi
Norme di certificazione	UL/CUL, FCC, CE

Domande frequenti - L1431W DGM

Come regolare la luminosità dello schermo?

Premere il tasto Menu per accedere all'OSD, quindi utilizzare i tasti + e - per selezionare BRIGHTNESS e regolare il valore.

Cosa fare se lo schermo rimane nero?

Verificare che il monitor non sia in modalità risparmio energetico (premere un tasto o muovere il mouse). Assicurarsi che il cavo di alimentazione e il cavo VGA siano correttamente collegati e che i pin non siano danneggiati.

Come pulire lo schermo LCD?

Utilizzare un panno asciutto e morbido. Non utilizzare mai solventi come diluente, alcol o benzene.

Quale risoluzione massima posso utilizzare?

La risoluzione massima è di 1280x800 pixel (WXGA) a 60 Hz. Utilizzare questa risoluzione per un'immagine ottimale.

Come collegare l'audio?

Collegare il cavo audio fornito tra l'uscita audio del computer e l'ingresso audio del monitor. Il volume si regola tramite il controllo volume del PC.

Qual è il consumo elettrico del monitor?

Il consumo in funzionamento è inferiore a 24 W, e in stand-by inferiore a 2 W.

Come ripristinare le impostazioni di fabbrica?

Nel menu OSD, selezionare RESET. Premere il tasto + per confermare e ripristinare le impostazioni predefinite.

Quali cavi sono inclusi nella confezione?

La confezione contiene un cavo di alimentazione, un cavo VGA e un cavo audio. Il monitor, il manuale e la garanzia sono inoltre inclusi.

Come navigare nel menu OSD?

Premere il tasto Menu per aprire l'OSD. Utilizzare i tasti + e - per scorrere le opzioni, quindi premere nuovamente Menu per confermare. Il tasto Auto applica una regolazione automatica.

Perché il testo è sfocato?

Assicurarsi che la risoluzione dello schermo sia impostata su 1280x800 e che la frequenza di aggiornamento sia di 60 Hz. Utilizzare la regolazione automatica premendo il tasto Auto.

MANUALE UTENTE L1431W DGM

Notifica 33
Informazioni per la sicurezza 33
Avvertenze 33
Contenuto della Confezione 33
Installazione dello Hardware 34
Tasti di Controllo. 34
Modalita Menu OSD (On-Screen Display) 35
Ricerca Guasti. 36
Sincronizzazione Supportata 36
Specifiche 37

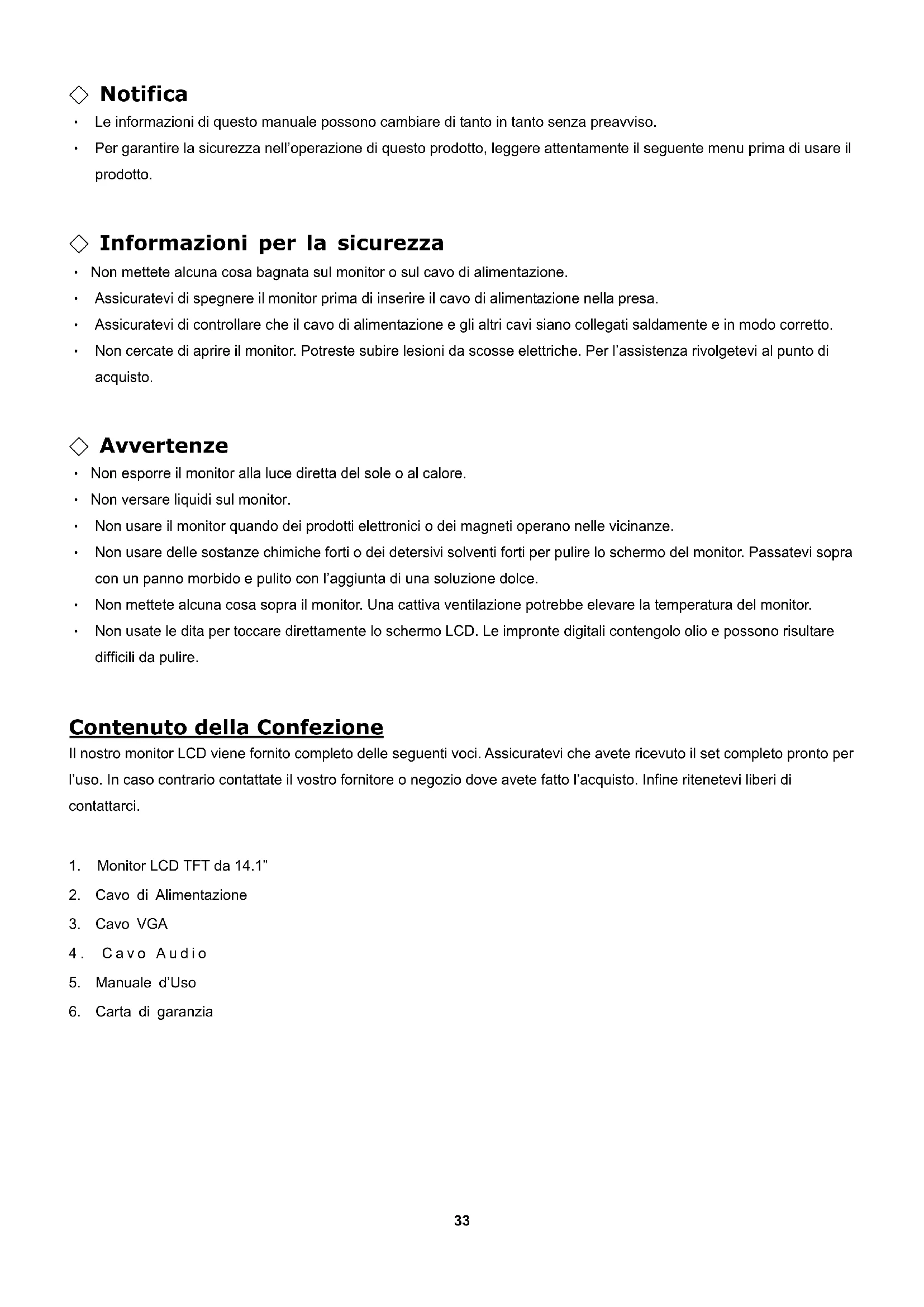

Notifica

Le informazioni di questo manuale possono essere di tanto in tanto alla preavviso.
- Per garantire la sicurezza nell'operazione di questo prodotto, leggere attendamente il seguente menu prima di usare il prodotto.

Informazioni per la sicurezza

• Non mettete alcuna casa bagnata sul monitor o sul cavo di alimentazione.
  Assicuratevi di spegnere il monitor prima di insertire il cavo di alimentazione nella presa.
  Assicuratevi di controllare che il cavo di alimentazione e gli altri cavi siano collegati saldamente e in modo corretto.
  Non cercate di aprire il monitor. Potrende subire lesioni da scosse elettriche. Per l'assistenza rivolgetevi al punto di acquisto.

Avvertenze

Non esporre il monitor alla luce diretta del sole o al calore.
Non versare liquidisul monitor.
- Non usare il monitor quando dei prodotti elettronici o dei magneti operano nelle vicinanze.
Non usare delle sostanze chimiche forti o dei detersivi solventi forti per pulire lo schermo del monitor. Passatevi sopra con un panno morbido e pulito con l'aggiunta di una soluzione dolce.
Non mettete alcuna casa sopra il monitor. Una cattiva ventilazione potrebbe elevare la temperatura del monitor.
Non usate le dita per toccare direttamente lo schermo LCD. Le impronte digitali contengolo olio e possono risultare difficili da pulire.

Contenuto della Confezione

Il nostro monitor LCD viene fornito completo delle seguenti voci. Assicuratevi che avete ricevuto il set completo primo per l'uso. In caso contrario contattate il vostro fornitore o negozio dove avete fatto l'acquisto. Infine ritenetevi liberi di contattarci.

1. Monitor LCD TFT da 14.1"
2. Cavo di Alimentazione
3. Cavo VGA
4. Cavo Audio
5. Manuale d'Uso
6. Carta di garanzia

Installazione dello Hardware

Maneggiate il nostro monitor LCD con molta cura, è un prodotto molto fine, ma delicato e facile a rompersi. Spegnete la corrente dellLCD e del PC prima d'installarlo. Seguite i nostri passi per l'installazione un passo perolta.

Ingresso

Ingresso CA: É per il collegamento del cavo di alimentazione.

Porta VGA : Serve per il collegamento del cavo segnale D-Sub a 15 pin.

Audio In: Questo si può essere al connettore della risorsa del suono audio-out del PC.

Tasti di Controllo

Sono a disposizione 5 tasti che servono per la configurazione del monitor, incluso "Regolazione Auto", "Menu OSD", "Alimentazione", "Modificazione <->", "Modificazione <++)". Le seguenti descrizioni spiegano quosti tasti.

Regolazione Auto (Funzione)--

A Tasto Selezione Funzione: Questo tasting serve per la selezione delle funzioni di controllo in su nell'OSD. Tasto Rapido: Premere quello tasting per applicare le configurazioni del monitor automaticamente. Menu (Funzione)--
M Tasto Selezione Funzione: Questo tasting serve per la selezione delle funzioni di controllo in giu nell'OSD. Tasto Rapido: Premere quello tasting per aprire il menu di scelta rapita OSD.

Alimentazione: Accendere e spegnere l'alimentazione LCD. Quando l'alimentazione è accesa, la luce si illumina in verde, Standby èindicato in arancione.

Modificazione < - > : Diminuisce il valore dell'opzione nel menu OSD.
+ Modificazione < + > : Aumenta il valore dell'opzione nel menu OSD.

Modalità Menu OSD (On-Screen Display)

1.Regolare il volume degli altoparlanti via l'icona di controllo del volume PC.
2. É da notare che l'Audio continuera, quando si spegne il monitor, per spegnerlo è necessario spegnere il PC oppure annullare l'icona del controllo volume.
3.Premere il tastingo OSD per accedere menu, poi premere I tasti Aumentare / Diminuire per eseguire la regolazione.

BRIGHTNESS	Regola la luminosità del display.
CONTRAST	Regola la differenza fra le zone chiare e scure.
PHASE	Regola la fase del PLL.
CLOCK	Regola la frequenza del PLL.
H-POSITION	Regola la posizione orizzontale del display.
V-POSITION	Regola la posizione verticale del display.
RESET	Richiama l'impostazione predefinita.
COLOR TEMPERATURE	Regola la Temperatura del colore.
RED	Regola la temperatura del colore Rosso.
GREEN	Regola la temperatura del colore Verde.
BLUE	Regola al temperatura del colore Blu.
LANGUAGE	Seleziona la lingua del display del Menu OSD.
MISCELLANEOUS	“No” vi porta al menu esci. “Si” vi porta ai sottomenu del menu Varie.
EXIT OSD	Salva ed esce.

VARIE

RETURN	Ritorna al menu principale.
OSD H-POSITION	Regola la posizione orizzontale dell'OSD.
OSD V-POSITION	Regola la posizione verticale dell'OSD.
OSD DURATION	Regola i tempi del menu OSD.
AUTO COLOR	Regola il colore automaticamente.

Ricerca Guasti

Se inccrata dei problemi nell'uso di quesdtro prodotto, assicuratevi che il monitor sua stato installato nel modo corretto.

' Sullo schermo non appeare alcuna figura.

Controllare: 1. Modalità risparmio corrente. Premere un tasting qualsiasi e spostare il mouse per disattivare esta modalità.
2. Pin del connettore del cavo segnali. Se quale pin è piegato o manca, consultate il punto dove avete fatto l'acquisto.

Le parole appaiano troppo scure o troppo chiare

Controllare: Uso del Menu OSD per regolare la Luminosità.

' Quando si deve regolare il monitor?

Controllare: Se la risoluzione della frequenza è stataambiata.

Il Testo che appare sullo schermo non è bianro.

Controllare: Assicurarsi che la risoluzione o il tasso di refresh si combinino con la Modalità del Display.

Sincronizzazione Supportata

Modalità del Display
Risoluzione Frenenza	Scansione Verticale(Hz) Frenenza	Scansione Orizzontale(KHz)
640x480	59.94	31.47
800x600	56.25	35.16
800x600	60.32	37.88
1024x768	60.00	48.36
1280x800	59.81	49.702
Pannello LCD	Tipo Angolo di Visualizzazione Rapporto di Contrasto Luminosità Tempo di Risposta(Tr+Tf) Colori del Display Risoluzione mass. Pixel Pitch	Display LCD TFT 14.1" Active Matrix H:90°, V:55° 350:1 (Tip.) 200 cd/m² (Tip.) 16 ms 262K colori (True color) 1280X800(WXGA) 0.237mm(O)x0.237mm(V)
Segnali d'ingresso	VGA	RGB analogico VGA compatible Composite Sync supportato
Compatibilità	PC Fino a 1280X800@60Hz (Non-interallacciato)
Connettori	VGA Audio Alimentazione	D-Sub a 15-Pin Presa Stereo Ingresso CA
Alimentazione	Tensione Consumo Modo risparmio energetico	Alimentatore universale incorporeto: 100-240 VAC, 50/60 Hz Attivo < 24 Watt Mass. Standby < 2 Watt
Altoparlanti Interni	Altoparlante x 2
Interfaccia Utente	Indicatore LED Attivo - Verde Standby - Arancione
Condizioni di Funzionamento	Temperatura Umidità	Operativa: 5 a 40°C 20% ~ 80% UR.
Dimensioni	Fisiche 379.4 mm(L) x 338.9 mm	m (A) x 172.8 mm (P)
Peso Netto		2.2 Kg
DDC		DDC2B
Risparmio Energetico		VESA DPMS
Certificazioni	UL/CUL, FCC, CE
