MANUALE UTENTE L1731W DGM

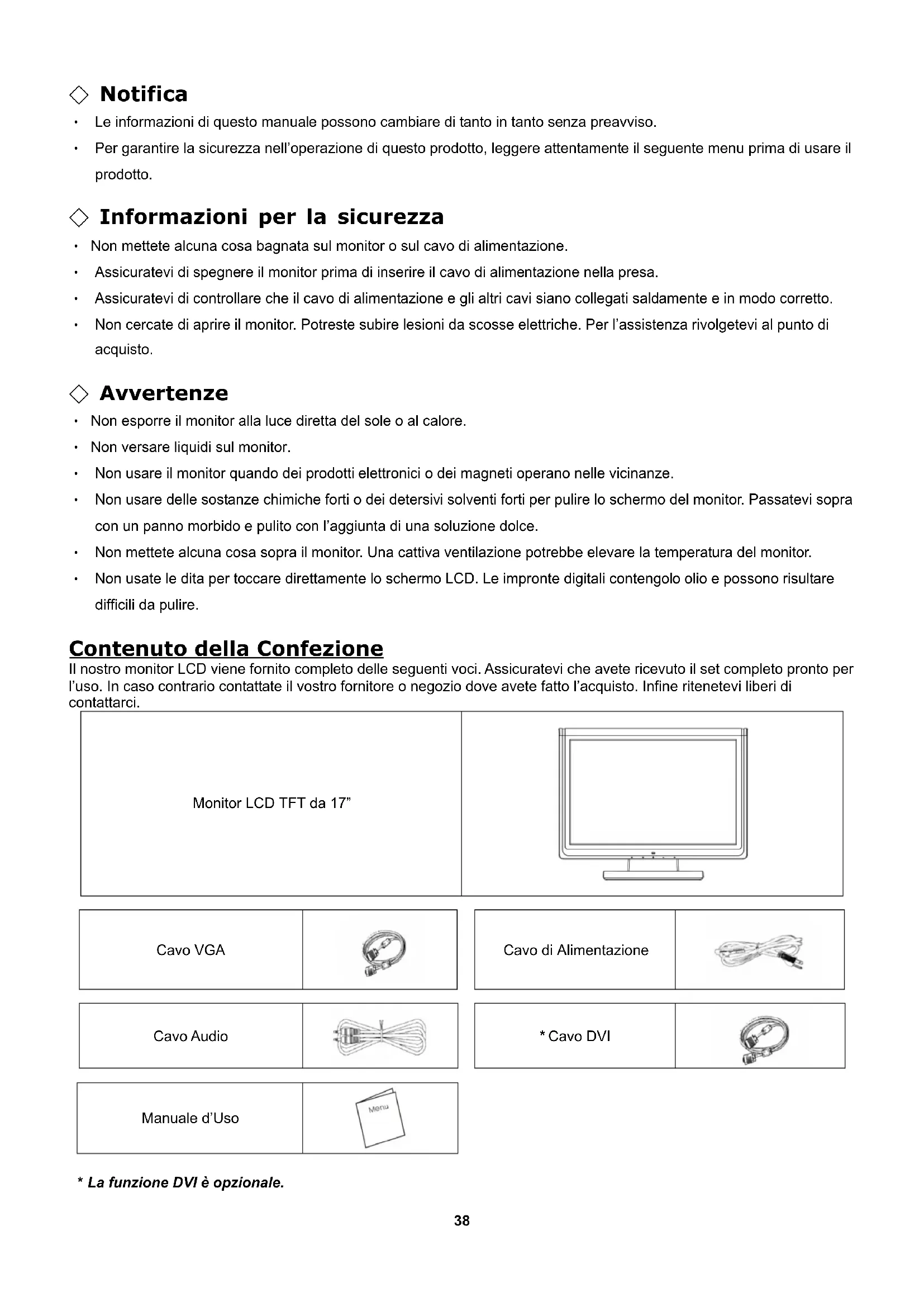

• Die DVI-Funktion ist optional.37 Guida Introduttiva Notifica.…………………………………………………………………………………………………………38 Informazioni per la sicurezza…………………………………………………………………………………38 Avvertenze……………………………………………………………………………………………………..38 Contenuto della Confezione………………………………………………………………………………….38 Installazione dello Hardware………………………………………………………………………………….39 Tasti di Controllo……………………………………………………………………………………………….39 Modalita Menu OSD (On-Screen Display)………………………………………………………………40-41 Ricerca Guasti…………………………………………………………………………………………………42 Sincronizzazione Supportata…………………………………………………………………………………42 Specifiche….…………………………………………………………………………………………………...4338 ◇ Notifica ‧ Le informazioni di questo manuale possono cambiare di tanto in tanto senza preavviso. ‧ Per garantire la sicurezza nell’operazione di questo prodotto, leggere attentamente il seguente menu prima di usare il prodotto. ◇ Informazioni per la sicurezza ‧ Non mettete alcuna cosa bagnata sul monitor o sul cavo di alimentazione. ‧ Assicuratevi di spegnere il monitor prima di inserire il cavo di alimentazione nella presa. ‧ Assicuratevi di controllare che il cavo di alimentazione e gli altri cavi siano collegati saldamente e in modo corretto. ‧ Non cercate di aprire il monitor. Potreste subire lesioni da scosse elettriche. Per l’assistenza rivolgetevi al punto di acquisto. ◇ Avvertenze ‧ Non esporre il monitor alla luce diretta del sole o al calore. ‧ Non versare liquidi sul monitor. ‧ Non usare il monitor quando dei prodotti elettronici o dei magneti operano nelle vicinanze. ‧ Non usare delle sostanze chimiche forti o dei detersivi solventi forti per pulire lo schermo del monitor. Passatevi sopra con un panno morbido e pulito con l’aggiunta di una soluzione dolce. ‧ Non mettete alcuna cosa sopra il monitor. Una cattiva ventilazione potrebbe elevare la temperatura del monitor. ‧ Non usate le dita per toccare direttamente lo schermo LCD. Le impronte digitali contengolo olio e possono risultare difficili da pulire. Contenuto della Confezione Il nostro monitor LCD viene fornito completo delle seguenti voci. Assicuratevi che avete ricevuto il set completo pronto per l’uso. In caso contrario contattate il vostro fornitore o negozio dove avete fatto l’acquisto. Infine ritenetevi liberi di contattarci. Monitor LCD TFT da 17”

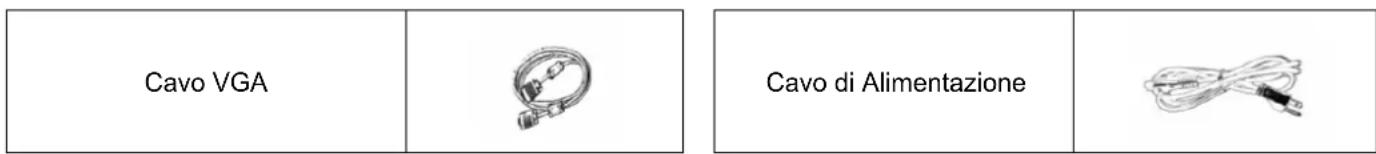

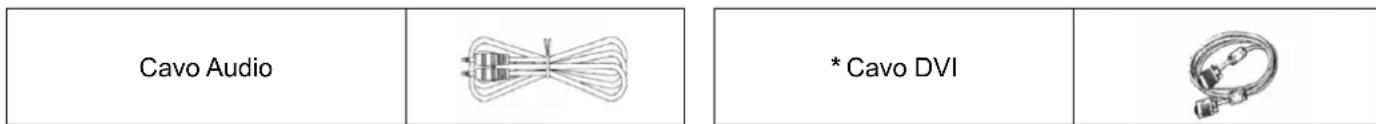

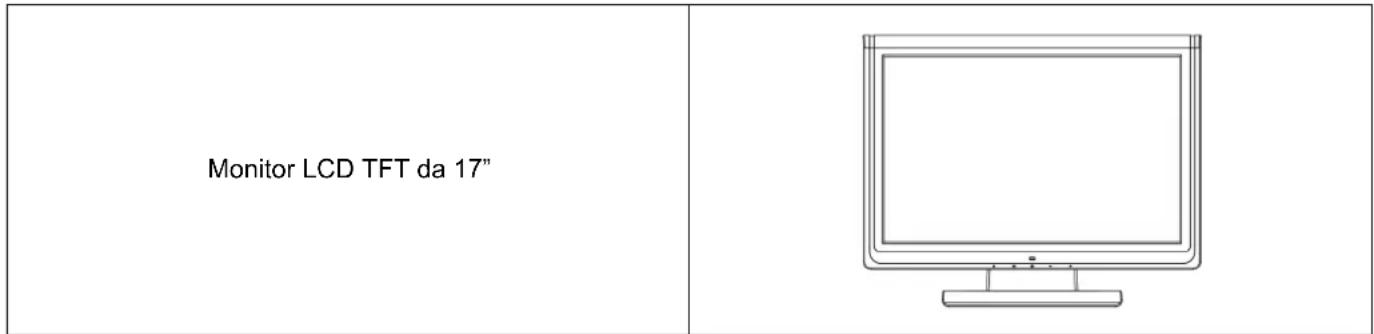

Cavo VGA Cavo di Alimentazione

• La funzione DVI è opzionale.39 Installazione dello Hardware Maneggiate il nostro monitor LCD con molta cura, è un prodotto molto fine, ma delicato e facile a rompersi. Spegnete la corrente dell’LCD e del PC prima d’installarlo. Seguite i nostri passi per l’installazione un passo per volta. Ingresso

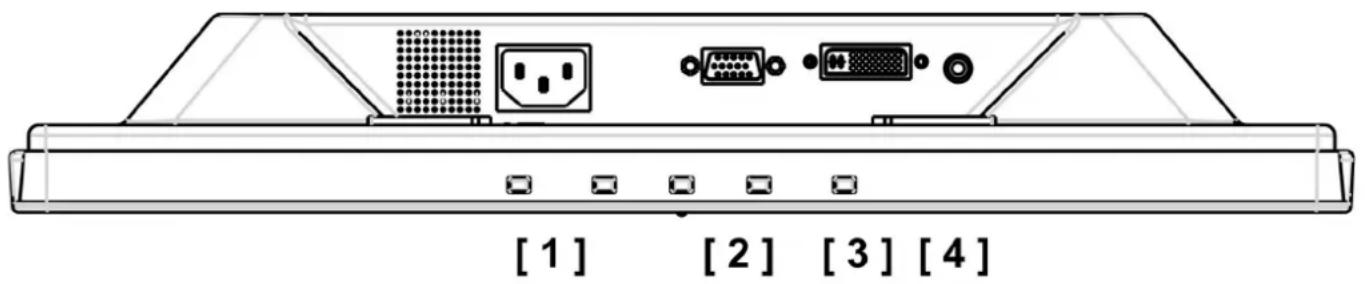

【1】Ingresso CA：È per il collegamento del cavo di alimentazione. 【2】PORTA VGA : Serve per il collegamento del cavo segnale D-Sub a 15 pin. 【3】Porta DVI : Questo si può collegare con il Cavo segnali DVI. 【4】Audio In：Questo si può collegare al connettore della risorsa del suono audio-out del PC.

• La funzione DVI è opzionale.

Tasti di Controllo Sono a disposizione 5 tasti che servono per la configurazione del monitor, incluso "Regolazione Auto", "Menu OSD", "Alimentazione", "Modificazione <->", "Modificazione <+>". Le seguenti descrizioni spiegano questi tasti.

Regolazione Auto (Funzione)-- Tasto Selezione Funzione: Questo tasto serve per la selezione delle funzioni di controllo in su nell’OSD. Tasto Rapido: Premere questo tasto per applicare le configurazioni del monitor automaticamente.

Menu (Funzione)-- Tasto Selezione Funzione: Questo tasto serve per la selezione delle funzioni di controllo in giù nell’OSD. Tasto Rapido: Premere questo tasto per aprire il menu di scelta rapita OSD. Alimentazione: Accendere e spegnere l’alimentazione LCD. Quando l’alimentazione è accesa, la luce si illumina in verde, Standby è indicato in arancione.

Modificazione < - >: Diminuisce il valore dell’opzione nel menu OSD.

Modificazione < + >: Aumenta il valore dell’opzione nel menu OSD. Commuti la condizioni di funzionamento di DVI a RGB.40 Modalità Menu OSD (On-Screen Display) 1.Regolare il volume degli altoparlanti via l’icona di controllo del volume PC. 2.È da notare che l’Audio continuerà, quando si spegne il monitor, per spegnerlo è necessario spegnere il PC oppure annullare l’icona del controllo volume. 3.Premere il tasto OSD per accedere menu, poi premere I tasti Aumentare / Diminuire per eseguire la regolazione.

Brightness: Regola la luminosità del display.

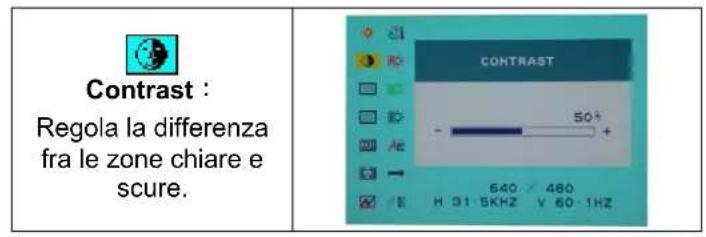

Contrast： Regola la differenza fra le zone chiare e scure.

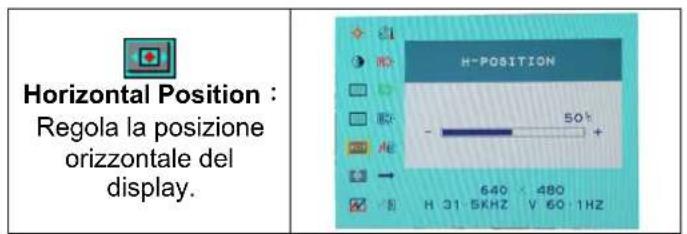

Horizontal Position： Regola la posizione orizzontale del display.

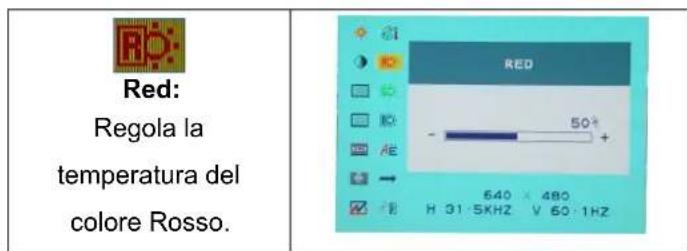

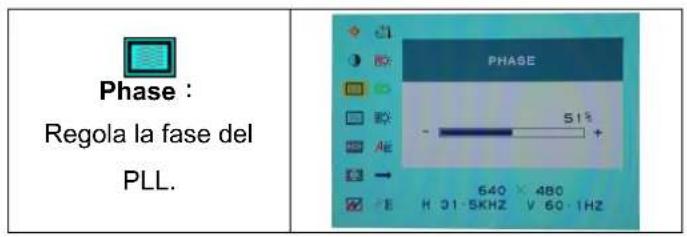

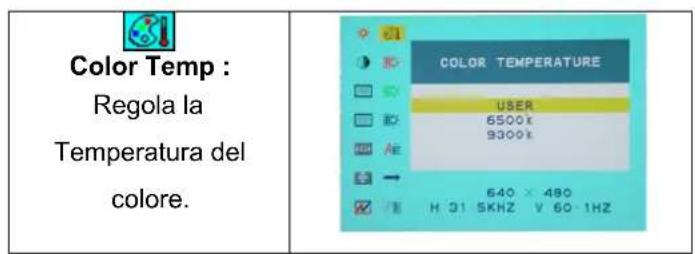

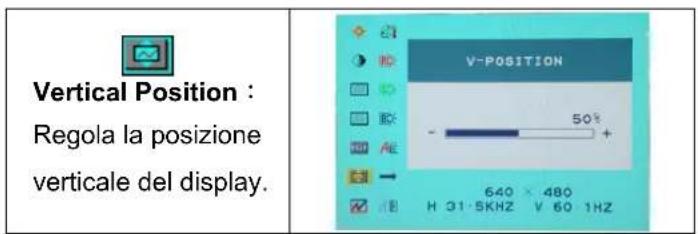

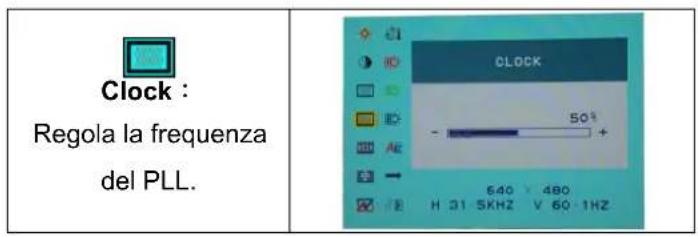

Red: Regola la temperatura del colore Rosso.

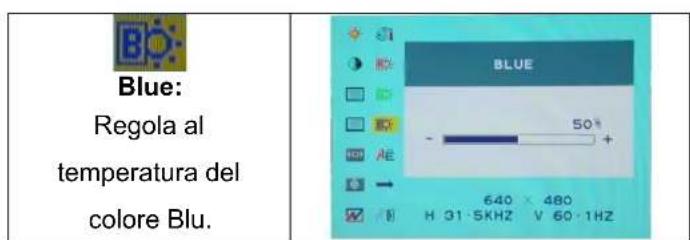

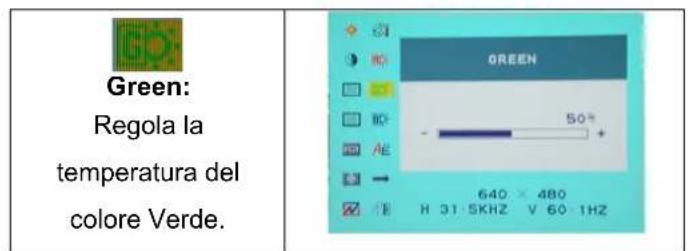

Blue: Regola al temperatura del colore Blu.

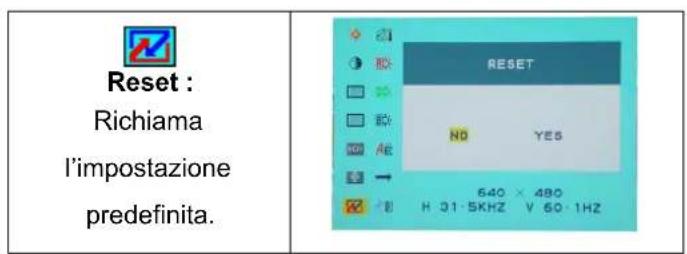

Miscellaneous: “No” vi porta al menu esci. “Sì” vi porta ai sottomenu del menu Varie.

EXIT: Salva ed esce.

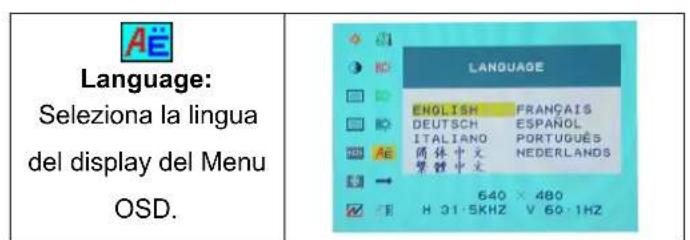

Horizontal Position: Regola la posizione orizzontale dell’OSD.

Auto color: Regola il colore automaticamente.

Sorgente è opzionale.42 Ricerca Guasti Se incontrate dei problemi nell’uso di quesdto prodotto, assicuratevi che il monitor sia stato installato nel modo corretto. ˙ Sullo schermo non appare alcuna figura. Controllare: 1. Modalità risparmio corrente. Premere un tasto qualsiasi e spostare il mouse per disattivare questa modalità.

2. Pin del connettore del cavo segnali. Se qualche pin è piegato o manca, consultate il punto dove

avete fatto l’acquisto. ˙ Le parole appaiono troppo scure o troppo chiare Controllare: Uso del Menu OSD per regolare la Luminosità. ˙ Quando si deve regolare il monitor? Controllare: Se la risoluzione della frequenza è stata cambiata. ˙ Il Testo che appare sullo schermo non è chiaro. Controllare: Assicurarsi che la risoluzione o il tasso di refresh si combinino con la Modalità del Display.

Sincronizzazione Supportata

Modalità del Display Risoluzione Frequenza Verticale (Hz) Frequenza Orizzontale (KHz)

Pannello LCD Tipo Angolo di Visualizzazione Rapporto di Contrasto Luminosità Tempo di Risposta(Tr+Tf) Colori del Display Risoluzione mass. Pixel Pitch Display LCD TFT 17.0” Active Matrix H:140° , V:130° 400 : 1 (Tip.) 250 cd/m

(Tip.) 16 ms 16.7M colori (True color) 1440X900(WXGA) 0.255mm(O)x0.255mm(V) Segnali d’ingresso VGA DVI* RGB analogico VGA compatibile Composite Sync supportato Single Link TMDS Digital Visual Interface (DVI) – DDWG compatibile Compatibilità PC Fino a 1440X900@60Hz (Non-interallacciato) Connettori VGA DVI* Audio Alimentazione D-Sub a 15-Pin DVI-D* Presa Stereo Ingresso CA Alimentazione Tensione Consumo Modo risparmio energetico Alimentatore universale incorporato: 100-240 VAC, 50/60 Hz Atttivo < 30 Watt Mass. Standby < 3 Watt Altoparlanti Interni Altoparlante x 2 Interfaccia Utente Indicatore LED Attivo - Blu Standby - Flash Condizioni di Funzionamento Temperatura Umidità Operativa: 5 a 40℃℃ 20% ~ 80% UR. Dimensioni Fisiche 423mm(L) x 340mm (A) x 173mm (P) Peso Netto

• La funzione DVI è opzionale.44 Inicializaci
