用户手册 L1731W DGM
注意事項. 10
安全事項 10
警示 10
包装 10
硬體安裝 11
控制按键介绍 11
OSD 视控模式 ..... 12-13
简易故障排除 14
支援顯示模式 14
产品规格表 15
注意事項
所有使用手川之資訊，將不定時更新並不予通知。
·請詳讀此使用手冊，以確保安全使用本產品。
安全事項
·請勿放置任何潮濕物品於螢幕或電源上。
- 在插入電源線前，請先確保本產品電源爲關閉狀態。
·請確認電源線與所有線材、訊號接頭皆已接妥。
·請勿嘗試自行拆卸本產品，您可能因而觸電受傷，如有需要，您可向所購買的經銷商查詢，或與我們連絡。
警示
·請勿將本產品直接曝曬於陽光下，或高溫熱源處。
- 切勿讓液体溅洒到螢幕上。
·請勿將液晶螢蓋鄰近有礦場的電器用品。
·請勿使用有害的化學清潔劑或強力清潔劑來清潔螢幕。請用軟質刷毛和溫和的清潔劑。
- 不可在液晶螢幕上堆放雜物，放置於不良通風處可能導致機器高溫。
·請勿直接用手指觸碰螢幕表面，皮膚所含的油脂是相當不易被清除的。
包装
本產品包裝包含下列物件，若有缺件，請向您購買之商店或經銷商聯絡，如有任何疑問歡迎來電。
17时TFT液晶螢幕顯示器
外接式15針D-sub(RGB Analog) 記號線
電源線
音源線
- DVI 綠
使用手册
*注意：DVI功能为選配功能。
硬體安裝
請小心對待您的液晶螢幕，它是非常精緻的產品。在安裝前請務必先將液晶螢幕及電腦的電源關閉，以免發生危險。請依照指示一步一步地安裝。
输入
【1】電源埠：這裡用來連接電源。
【2】電腦輸入埠：這裡用來連接D-Sub15孔VGA影像訊號線。
【3】DVI數位埠：DVI影像訊號線接頭。
【4】Audio In埠：這裡用來連接音源線。
*注意：DVI功能爲選配功能。
控制按键介绍
本產品有5控制按键，包括"Auto Adjust", "OSD menu", "Power", "Adjust <-> ", "Adjust <+> 。各控制按键之功能請詳見下列敘述：
自動調整（功能）--
A 功能選項按鍵：於OSD中爲向上選擇功能按鍵。
熱鍵：按此按鍵則本營幕會自動調整設定。
Menu (功能)--
M 功能選項按鍵：於 OSD 中爲向下選擇功能按鍵。
熱鍵：按此按鍵則會立即顯現 OSD功能口錄。
Power: 電源開關。常電源開啓時，指示燈的顯示爲綠，待命狀態爲橙色。
Adjust<->:OSD功能目錄下爲減少調整選項。
- Adjust < + >: OSD 功能日錄下爲增加調整選項。切換 DVI 與 RGB 信號.
1.請在電腦上調節喇叭音量。
2. 請注意本產品電源為關閉時，聲音音量是仍爲開啓狀態。請關閉您的電腦電源，或關閉喇叭音量控制。

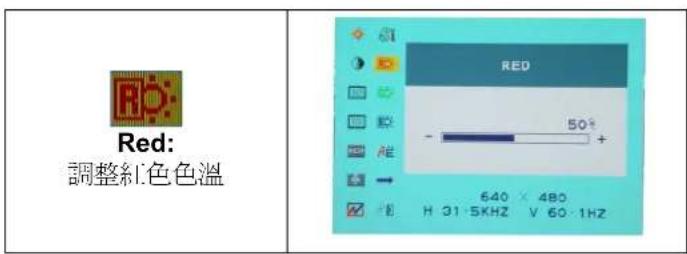

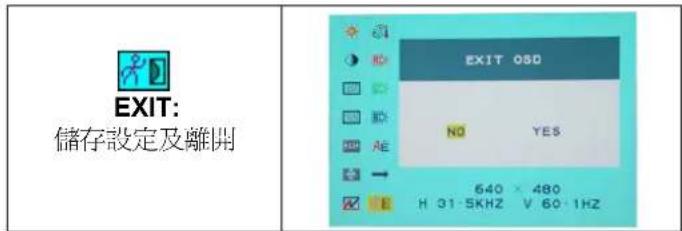

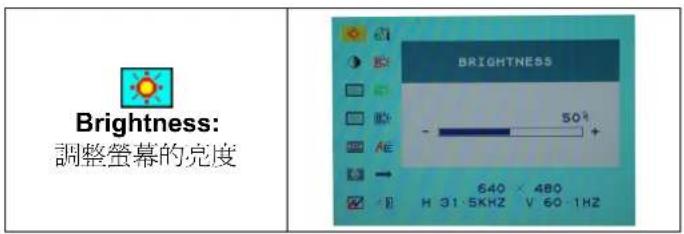

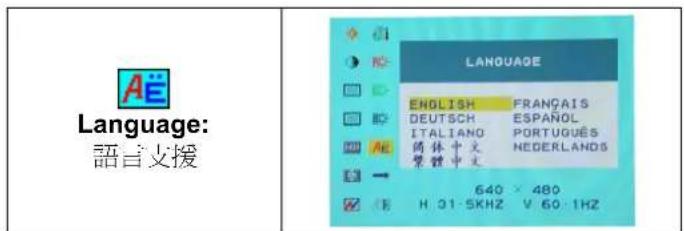

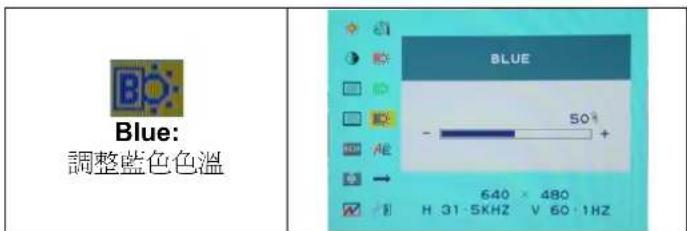

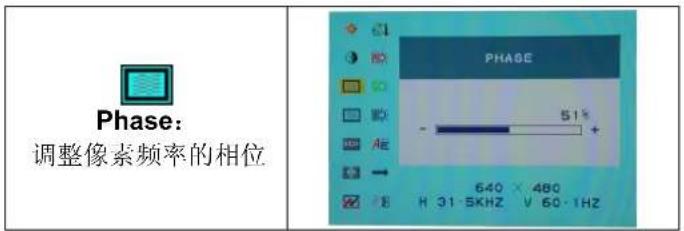

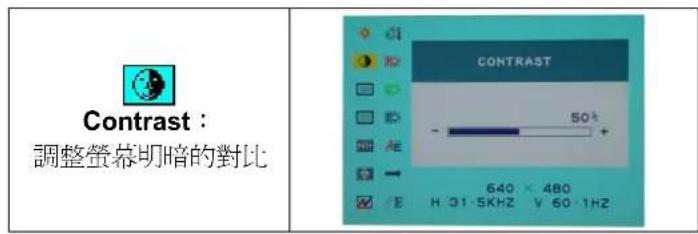

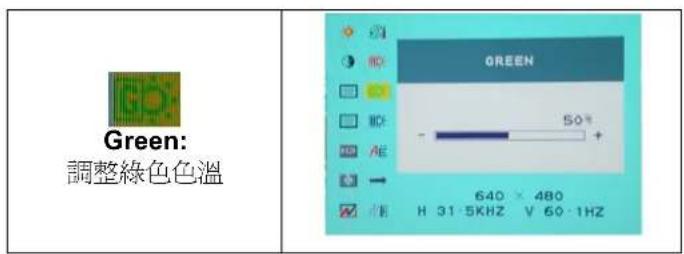

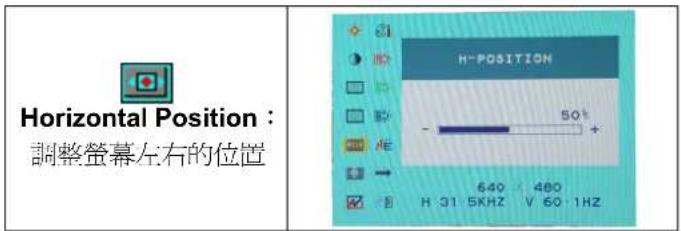

3. 按下OSD键進入功能口錄，並按下-/+控制鍵以調整設定。

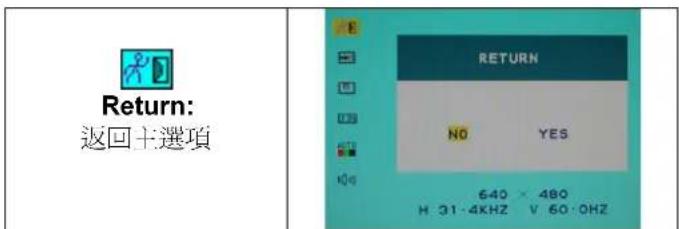

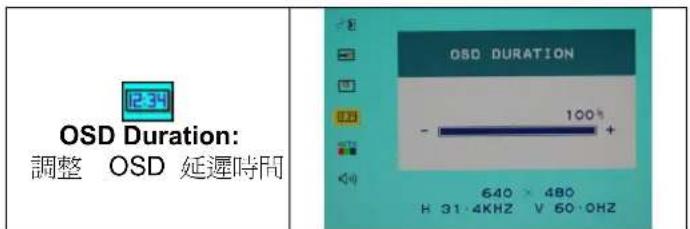

Miscellaneous (其他)

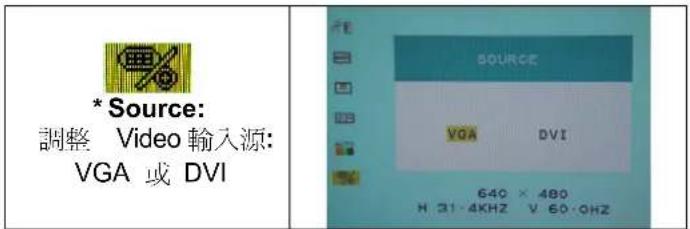

注意：*Source爲選配。
簡易故障排除
確定您的螢幕以妥善安裝，如有下列問題：
沒有螢幕畫面？
檢查：1.是否已進入省電模式，按下任何一鍵或移動滑鼠來離開省電模式。
2. 言號接頭是否接妥，如有訊號針腳針頭斷裂，請聯絡經銷商。
影像看起来太暗或太亮？
檢查：進入OSD功能模式調整亮度。
·你該何時做調整？
檢查：常解析度頻率變更時。
·文字看不清楚？
檢查：是否設定為支援的顯示模式。
支援顯示模式
| Display Mode | ||
| Resolution Vertical | Frequency (Hz) Horizontal Freq | quency (KHz) |
| 640x480 | 72.81 | |
| 640x480 | 75.00 | |
| 800x600 | 56.25 | |
| 800x600 | 60.32 | |
| 800x600 | 72.19 | |
| 800x600 | 75.00 | |
| 1024x768 | 60.00 | |
| 1024x768 | 70.07 | |
| 1024x768 | 75.03 | |
| 1280x800 | 60.00 | 49.6 |
| 1440x900 | 60.00 | 55.9 |
產品規格
| 液晶面版 尺寸 | 17.0吋動態液晶 水準:140°,垂直:130° 400:1 (典型) 250 cd/m² (典型) 16毫秒 16.7M colors 1440X900(WXGA) 0.255mm(H)x0.255mm(V) | |
| 訊號輸入 | VGA | VGA類比裝置支援 RGB |
| DVI* | 支援 TMDS 的數字訊號 | |
| 相容性 | PC | 最高支援 1440X900@60Hz |
| 連接線 | VGA | D-sub 15針 |
| DVI* | DVI-D* | |
| 音源線 | 立體聲音源 | |
| 電源線 | A/C輸入接頭 | |
| 電源電壓 | 內建交流變壓器:100-240 VAC,50/60 Hz 作業|<30瓦(最大值) 待命<3瓦 | |
| 耗電 | ||
| 省電模式 | ||
| 內建揚聲器 | 揚聲器×2 | |
| 使用介面 | LED指示燈 | 作業中 - 藍色 待命 - 閃爍 |
| 作業環境 溫度 | 5℃~40℃ 20%~80% R.H. | |
| 濕度 | ||
| 尺寸 | 實體 | 423mm(寬)×340mm(長)×173mm(深) |
| 淨重 | 2.5Kg | |
| DDC | DDC2B | |
| 電源管理程式 | VESA DPMS | |
| 安規認證 | UL/CUL, FCC, CE, RoHS |
注意：*DVI爲選配功能。
注意事项. 17
安全事项 17
警示 17
包装 17
硬件安装 18
控制按键介绍 18
OSD视控模式. 19-20
简易故障排除 21
支持显示模式 21
产品规格表 22
注意事项
- 所有使用手册中之信息，将不定时更新并不予通知。
- 请详读此使用手册，以确保安全使用本产品。
安全事项
- 请勿放置任何潮湿物品于屏幕或电源上。
- 在插入电源线前，请先确保本产品电源为关闭状态。
请确认电源线与所有线材、讯号接头皆已接妥。 - 请勿尝试自行拆卸本产品，您可能因而触电受伤，如有需要，您可向所购买的经销商查询，或与我们连络。
警示
- 请勿将本产品直接曝晒于阳光下，或高温热源处。
- 切勿让液体溅洒到屏幕上。
请勿将液晶屏幕靠近有磁场的电器用品。 - 请勿使用有害的化学清洁剂或强力清洁剂来清洁屏幕。请用软质刷毛和温和的清洁剂。
- 不可在液晶屏幕上堆放杂物，放置于不良通风处可能导致机器高温。
- 请勿直接用手指触碰屏幕表面，皮肤所含的油脂是相当不易被清除的。
包装
本产品包装包含下列对象，若有缺件，请向您购买之商店或经销商联络，如有任何疑问欢迎来电。
17时TFT液晶屏幕显示器
外接式15针D-sub(RGBAnalog)讯号线
电源线
音源线
*DVI线
使用手册
*注意：DVI功能为选配功能。
硬件安装
请小心对待您的液晶屏幕，它是非常精致的产品。在安装前请务必先将液晶屏幕及计算机的电源关闭，以免发生危险。请依照指示一步一步地安装。

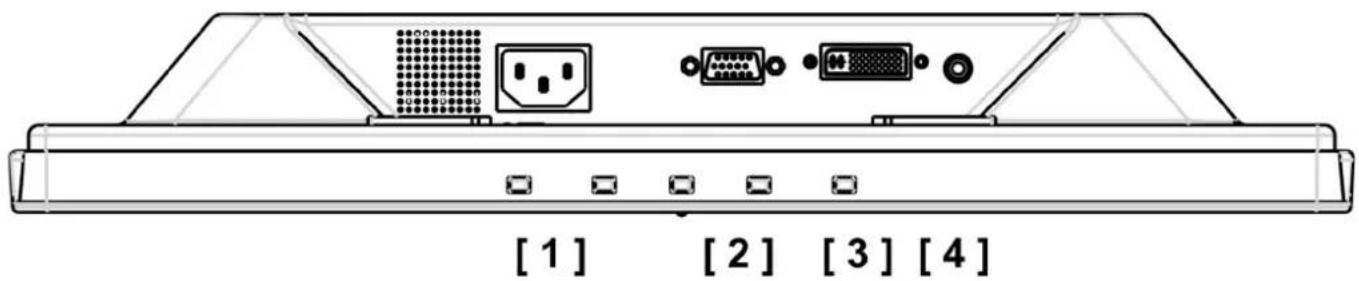

输入
【1】电源埠：这里用来连接电源。
【2】计算机输入端口：这里用来连接D-Sub15孔VGA影像讯号线。
【3】DVI数位端口：DVI影像讯号线接头
【4】AudioIn埠：这里用来连接音源线。
*注意：DVI功能为选配功能。
控制按键介绍
本产品有5控制按键，包括"AutoAdjust", "OSD menu", "Power", "Adjust <-> ", "Adjust <-> "。各控制按键之功能请详见下列叙述：
自动调整（功能）--
A 功能选项按键：于OSD中为向上选择功能按键。
热键：按此按键则本屏幕会自动调整设定。
Menu (功能)--
M 功能选项按键：于OSD中为向下选择功能按键。
热键：按此按键则会立即显现OSD功能目录。
Power: 电源开关。当电源开启时, 指示灯的显示为绿, 待命状态为橙色。
Adjust < -> : OSD 功能目录下为减少调整选项。
+Adjust < + > :OSD功能目录下为增加调整选项。切换DVI与RGB信号.
- 请在计算机上调节喇叭音量。
- 请注意本产品电源为关闭时，声音音量是仍为开启状态。请关闭您的计算机电源，或关闭喇叭音量控制。

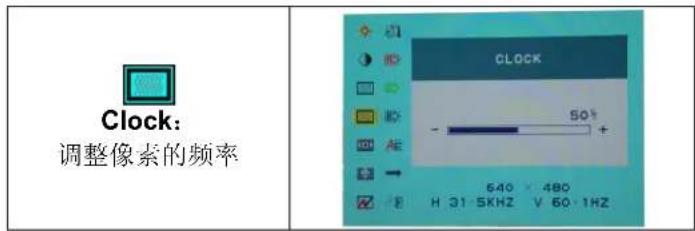

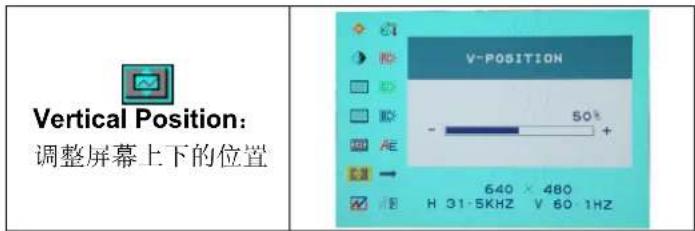

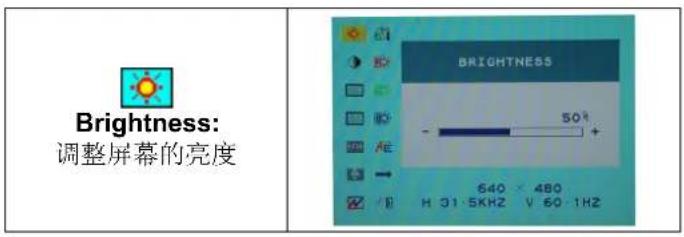

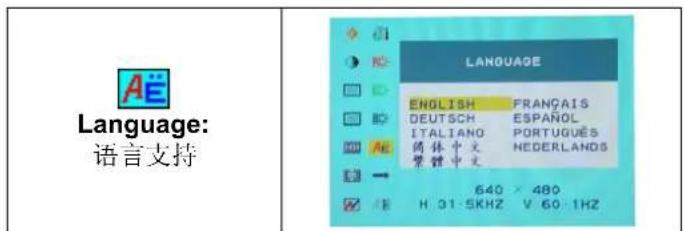

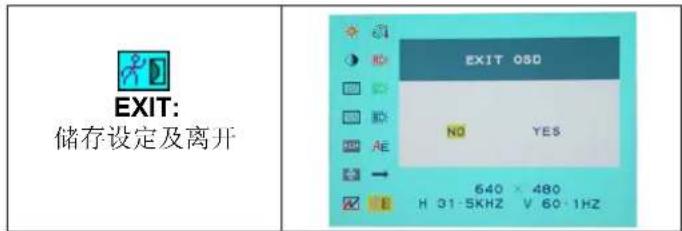

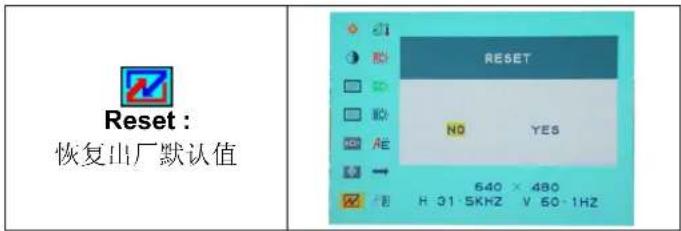

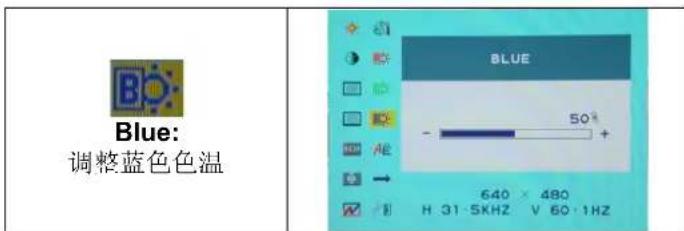

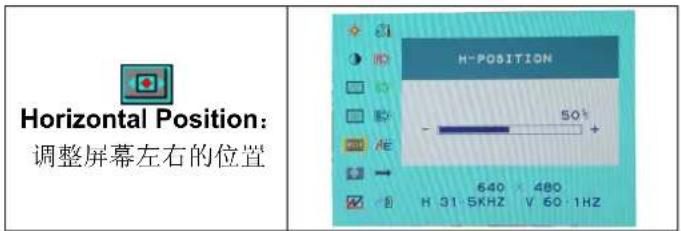

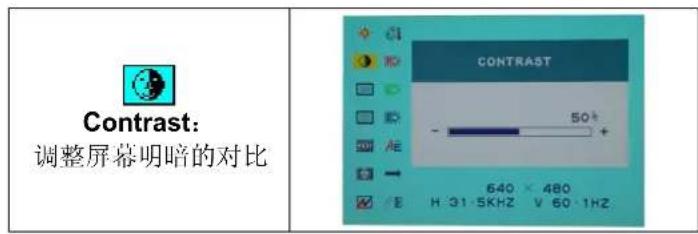

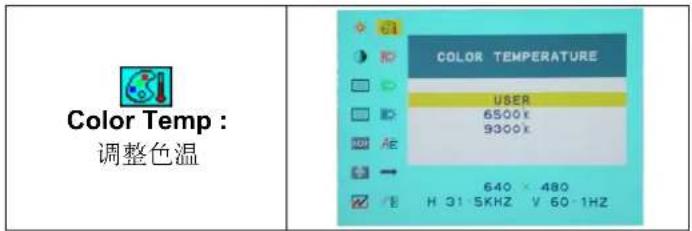

- 按下OSD键进入功能目录，并按下-/+控制键以调整设定。

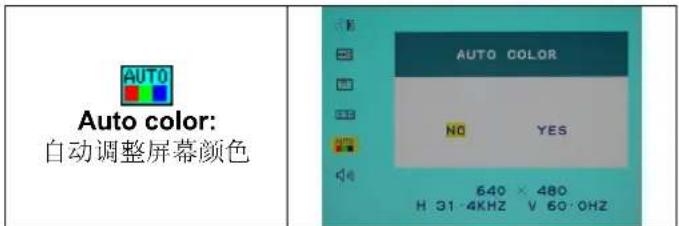

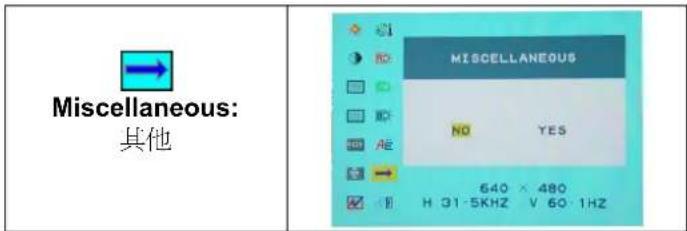

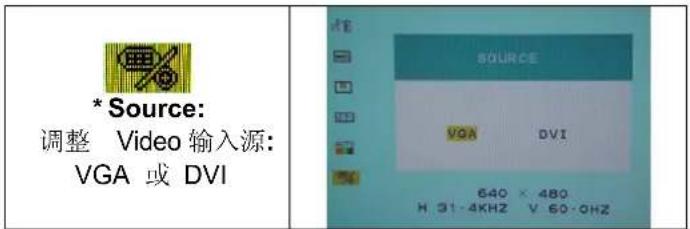

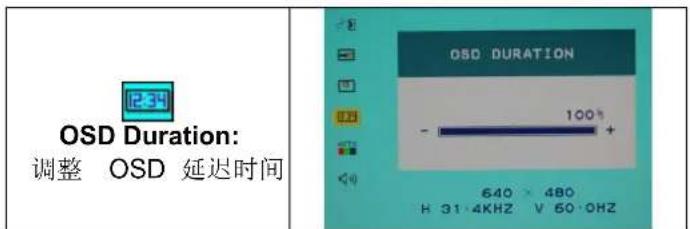

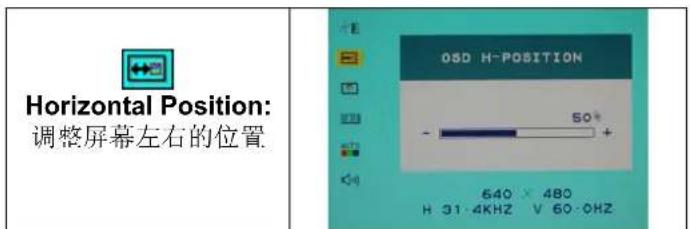

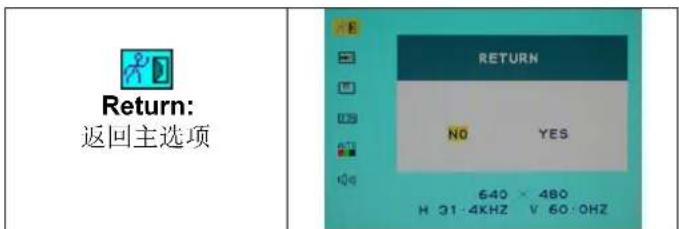

Miscellaneous (其它)
注意：*Source为选配。
简易故障排除
确定您的屏幕以妥善安装，如有下列问题：
没有屏幕画面？
检查：1. 是否已进入省电模式，按下任何一键或移动鼠标来离开省电模式。
2. 讯号接头是否接妥，如有讯号针脚针头断裂，请联络经销商。
影像看起来太暗或太亮？
检查：进入OSD功能模式调整亮度。
·你该何时做调整？
检查：当分辨率频率变更时。
·文字看不清楚？
检查：是否设定为支持的显示模式。
支持显示模式
| Display Mode | ||
| Resolution Vertical | Frequency (Hz) Horizontal Frequency (KHz) | |
| 640x480 | 72.81 | |
| 640x480 | 75.00 | |
| 800x600 | 56.25 | |
| 800x600 | 60.32 | |
| 800x600 | 72.19 | |
| 800x600 | 75.00 | |
| 1024x768 | 60.00 | |
| 1024x768 | 70.07 | |
| 1024x768 | 75.03 | |
| 1280x800 | 60.00 | 49.6 |
| 1440x900 | 60.00 | 55.9 |
产品规格
| 液晶面版 尺寸 | 17.0 时动态液晶 | |
| 可视角 | 水平:140°,垂直:130° | |
| 对比 | 400:1 (典型) | |
| 亮度 | 250 cd/m² (典型) | |
| 反应时间(Tr+Tf) | 16 毫秒 | |
| 支持色彩 | 16.7M colors | |
| 最大分辨率 | 1440X900(WXGA) | |
| 画素点距 | 0.255mm(H)x0.255mm(V) | |
| 讯号输入 | VGA | VGA模拟装置支持 RGB |
| DVI* | 支持 TMDS 的数字讯号 | |
| 兼容性 | PC | 最高支持 1440X900@60Hz |
| 连接线 | VGA | D-sub 15针 |
| DVI* | DVI-D* | |
| 音源线 | 立体声音源 | |
| 电源线 | A/C 输入接头 | |
| 电源电压 | 内建交流变压器:100-240 VAC,50/60 Hz | |
| 耗电 | 作业中<30瓦(最大值) | |
| 省电模式 | 待命<3瓦 | |
| 内建扬声器 | 扬声器x2 | |
| 使用接口 | LED指示灯 | 作业中 -蓝色 |
| 待命 -闪烁 | ||
| 作业环境 温度 | 5℃~40℃ | |
| 湿度 | 20%~80% R.H. | |
| 尺寸 | 实体 | 423mm(宽)x340mm(长)x173mm(深) |
| 净重 | 2.5Kg | |
| DDC | DDC2B | |
| 电源管理程序 | VESA DPMS | |
| 安规认证 | UL/CUL, FCC, CE, RoHS |
注意：*DVI为选配功能。
