MANUAL DE USUARIO L1731W DGM

Noticia. 45
Informacion de Seguridad 45
Precaucion 45
Contenidos del Paquete 45
Instalacion de Hardware 46
Botones de control. 46
Menu de Modelo de OSD (Exhibicion sobre la Pantalla) 47-48
SolutiOn de Problemas. 49
Tiempo apoyado. 49
Especialcación 50

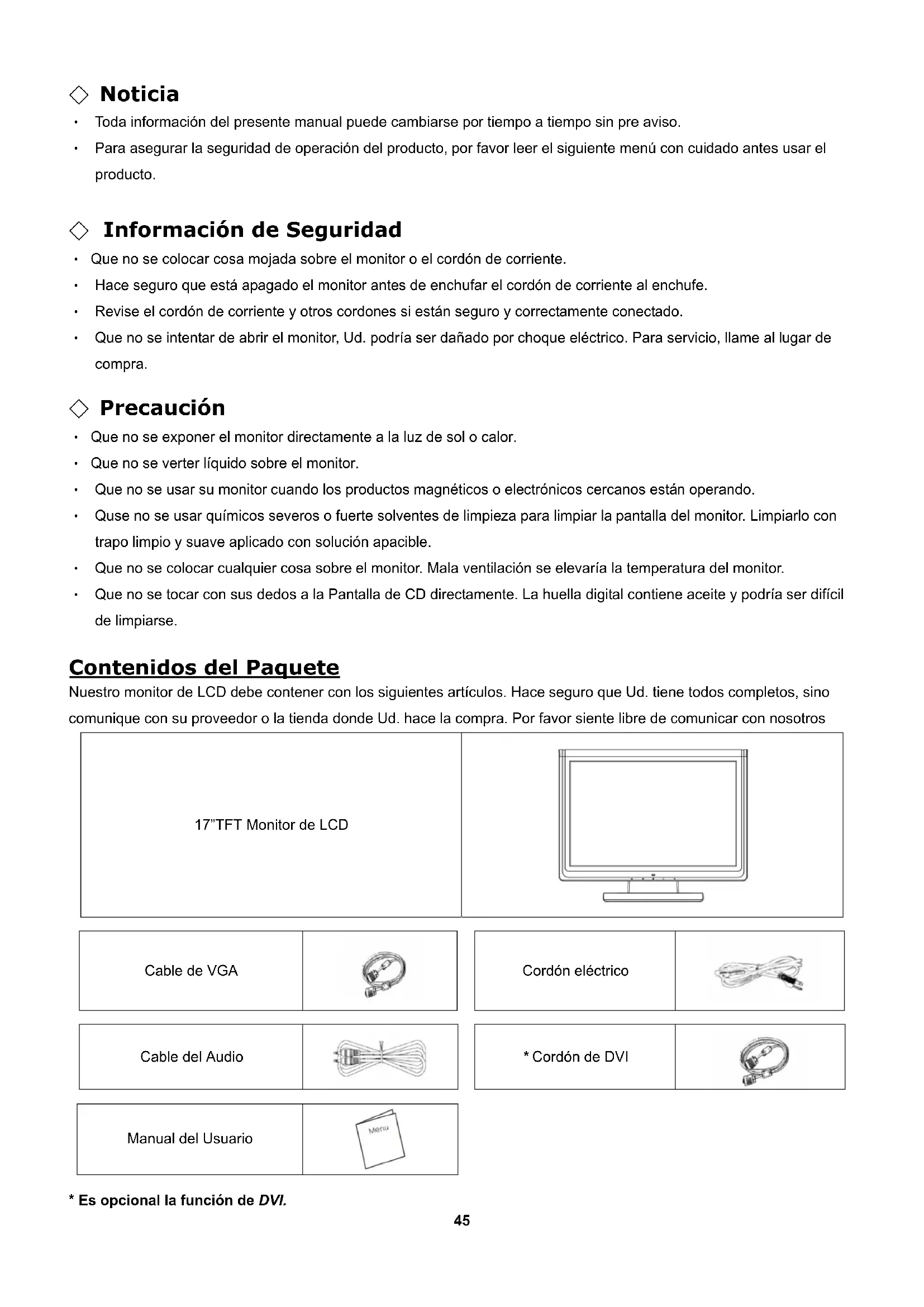

Noticia

• Toda informacion del presentemanualpuede cambiarse por tiempo a tiempo sin preaviso.
• Para asegurar la seguridad de operation del producto, por favor leer el siguientes menu con cuidado antes usar el producto.

Información de Seguidad

• Que no se colocar casa mojada sobre el monitor o el cordón de corriente.
• Hace seguro que está apagado el monitor antes de enchufar el cordón de corriente al enchufe.
  Revise el cordón de corriente y otros cordones si está seguro y correctamente connectado.
• Que no se intentar deAbrir el monitor, Ud. podera ser dañado por什麽 electrico. Para serviceo, Iame al lugar de comprn.

Precaución

• Que no se exponer el monitor directamente a la luz de sol o calor.
• Que no se verter liquido sobre el monitor.
• Que no se usa su monitor cuando los produits magnéticos o electrónicos cercanos está operando.
• Quse no se usa químicos severos o fuerte solventes de limpieza para limpar la pantalla del monitor. Limpiarlo con trapo limpio y suave aplicado con solución apacible.
• Que no se colocarrialquier casa sobre el monitor. Mala ventilacionselevarla la temperatura del monitor.
• Que no se tocar con sus dedos a la Pantalla de CD directamente. La huella digital contiene aceite youlda ser dificil de limpiarse.

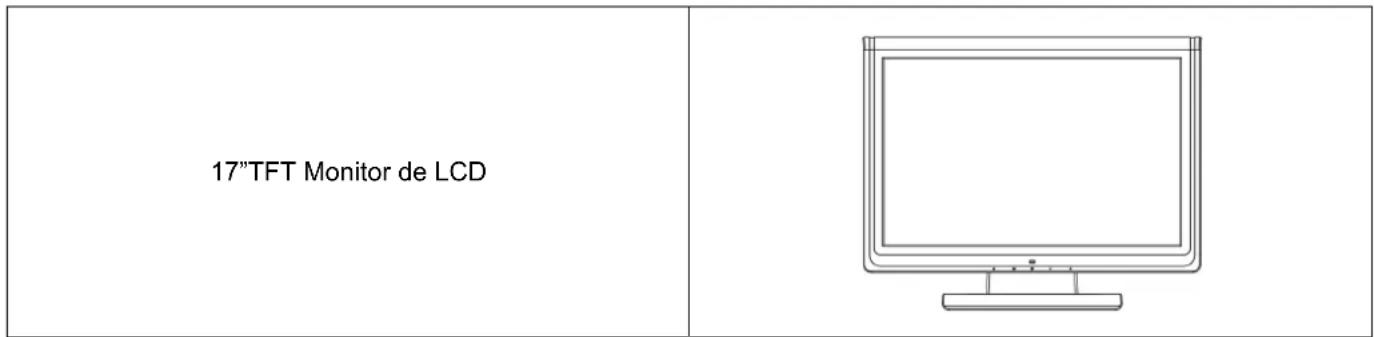

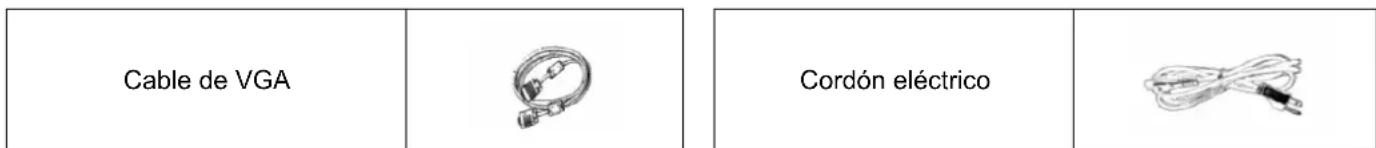

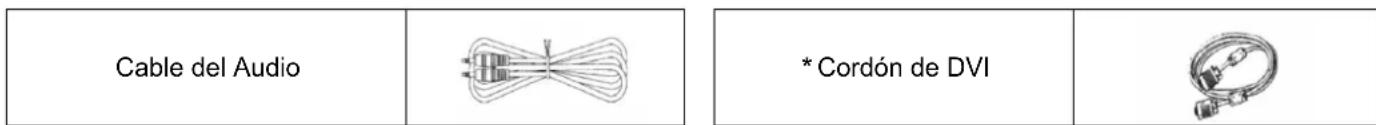

Contenidos del Paquete

Nuestro monitor de LCD de be contener con los seguides articulos. Hace seguro que Ud.iene todos completos, sino comunique con su proveedor o la tiendaonde Ud.hace la compra.Por favor siente libre de comunicar con nosotros

• Es optional la funciona de DVI.

Instalación de Hardware

Cuidado con su monitor de LCD, es muy exquisito pero fácil de romperse. Apagar el corriente de LCD y de PC antes de colocarlo. Sigue nuestra instalacion bajo para.

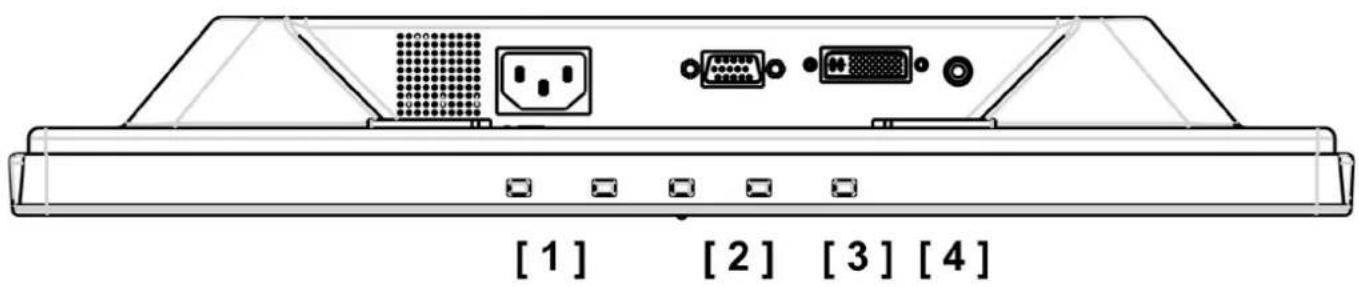

Entrada

【1】AC Input: Para la connexion del cabo electrico.
【2】PUERTO VGA: Para la connexion con el cabo de signal D-Sub de 15 pinzas.
【3】Acceso DVI:Este peut ser connectado con DVI Cable Senal.
【4】Audio In: Este pode ser connectado con PC audio-out connectador de recurso de sonido.

• Es optional la funciona de DVI.

Botones de control

Hay 5 teclas para que el usuario instale el monitor, incluyendo "Ajuste Auto", "Menu OSD ", "Energía Eléctrica", "Ajuste < - > ", "Ajuste < + > ". Las siguientes descripciónes forman la introduccion a estas teclas.

A Funcion del Boton Seecionar: Este boton lo permite a Ud. selec tionar las funcciones de control arriba en el OSD.

Tecla caliente: Oprimir este botón para aplicar la programación del monitor en forma automática.

Menu (FunciON)--

M Funcion Boton seleccionar: Este boton lo permite a Ud. seleccionar las funeciones de control en el OSD.

Tecla caliente: Oprimir este botón para tener un asomado menu OSD.

Prendido: Prende y apaga el LCD. Con el prendido, la luz se pone verde y el modo Standby queda de color naranja.

Ajuste < - > : Disminuir de valor de option en el menu OSD.

• Ajuste < + > : Aumentar de valor de option en el menu OSD. Cambie el ambiente de funcionaimiento de DVI al RGB.

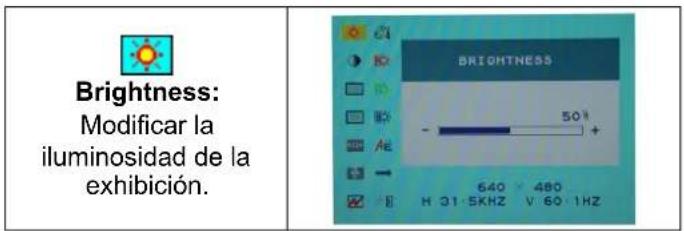

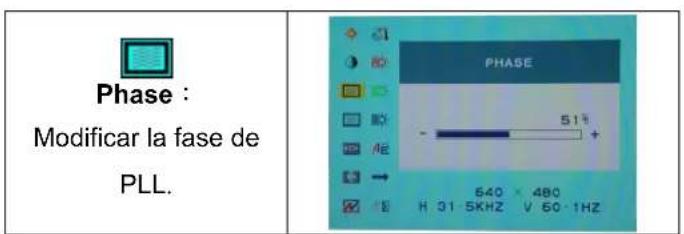

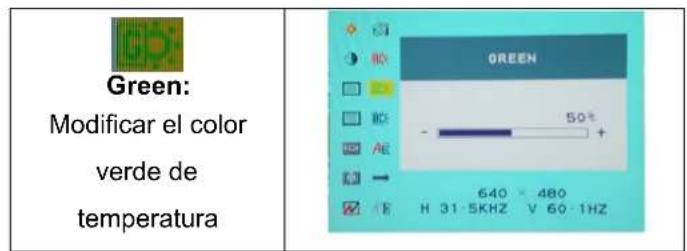

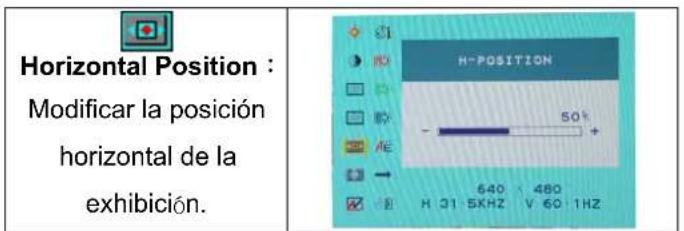

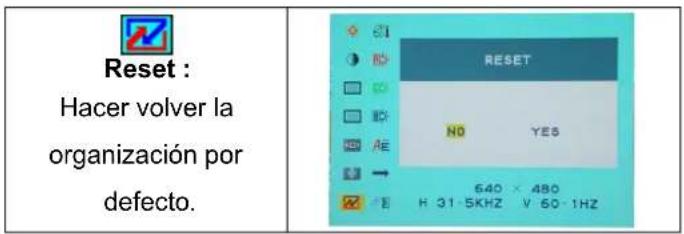

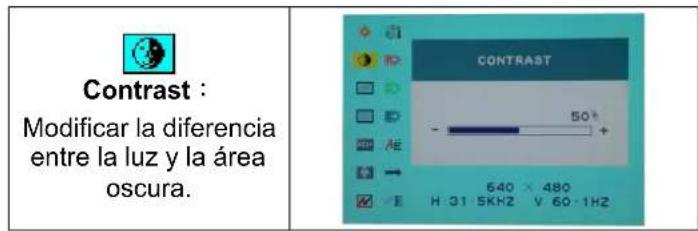

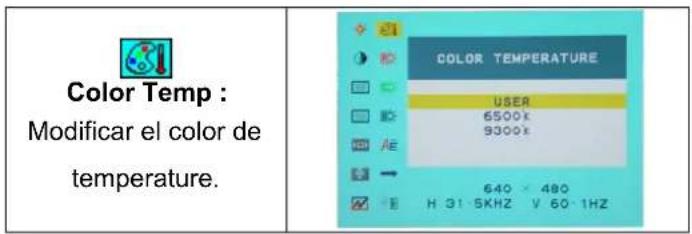

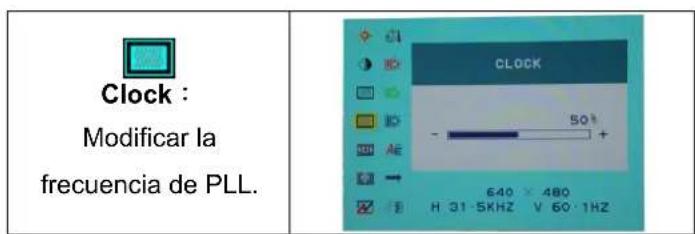

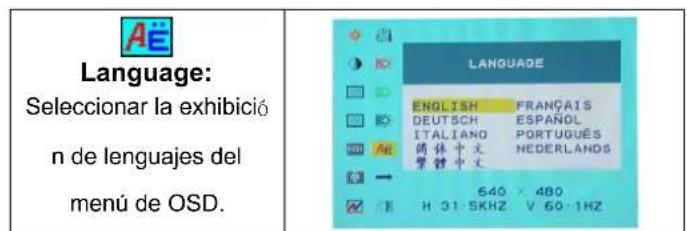

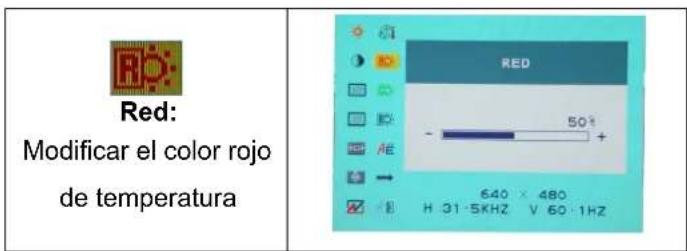

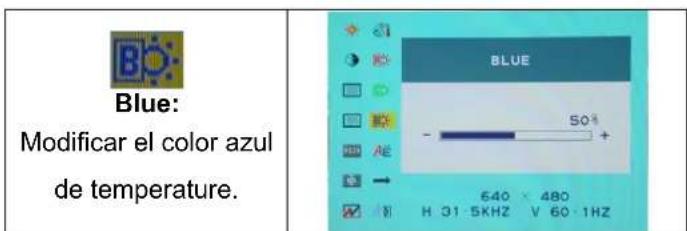

Menú de Modelo de OSD (Exhibisión sobre la Pantalla)

1. Se le ruega ajustar el volumen de su altovoz con el icono de control del altovoz de su PC.
   2.Favor notar que el sonido continua cuando su monitor está apagado. Para apagar, favor apagar su PC o poner en mudo al icono de control de volumen del altovoz.
2. Oprimir el botón OSD para tener acceso al menu yocrimir el botón Augento/Disminución para ajustes.

Miscellaneous:

El "No" se llevaria a Ud. a salir del menu. El "Yes" llevaria a Ud. al submenu del menu de miscelaneos.

EXIT:

Reservary salir.

Miscellaneous

Return:

Volver al menu principal.

Modificar la posicón horizontal de OSD.

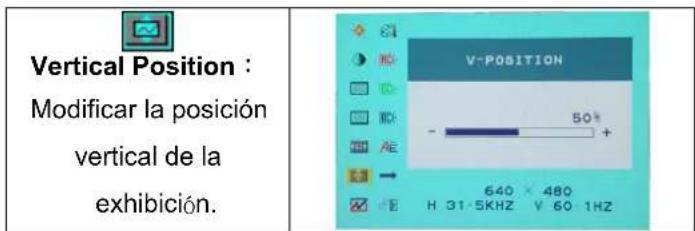

Vertical Position:

Modificar la posicón vertical de OSD.

OSD Duration:

Modificar la regulación del menu de OSD.

Auto color:

Modificar el color automaticamente.

* Source:

Selecionar input fuente Video:VGA o DVI.

Aviso: Fuente es una caracteristica optional.

Solución de Problemas

Hace seguro que su monitor está bien instalado, si Ud. haencionado qualquier problemas del uso sobre este producto.

' Que no hay dibujo sobre la pantalla.

Revise:

1. Modo de restravacion de energia. Apretarrialquier teclay mover el raton para desactivar el modo.
2. Las pines del conectador de cable seal. Si tuviera pines doblados o perdidos, consultar el lugar de compra.

^ Characterística de mira muy oscuro o muy brillante

Revise: Usando el Menu de OSD para modifier la iluminosidad.

Para cuando su monitor debe ser modificado?

Revise: Si fueracaeado la fecuencia de resolucion.

. El Texto aparece sobre la pantalla no está claro.

Revise: Hace seguro que la resolution o el alcance de refrescar corresponder al Modo de

Exhibition.

Tiempo apoyado

Modo de Exhibisión
Resolución Frecuencia Vertical (Hz) Frecuencia Horizental(KHz)
640x480	72.81
640x480	75.00
800x600	56.25
800x600	60.32
800x600	72.19
800x600	75.00
1024x768	60.00
1024x768	70.07
1024x768	75.03
1280x800	60.00	49.6
1440x900	60.00	55.9

Especification

Panel de LCD	Tipo Angulo de Vista Proportion de Contraste Brillantez Tiempo de Reación(Tr+Tf) Colores de Exhibisión Resolución Max. Pixel de Tirar	Panel de LCD de 17.0 TFT Activa Matricular H:140°, V:130° 400:1 (Típico) 250 (Túpico) 16 ms 16.7M colorres (color real) 1440X900(WXGA) 0.255mm(H)x0.255mm(V)
Signos input	VGA DVI*	VGA compatible análogo RGB Compuesto sync apoyado DDWG para Interface Visual Digital Single Link TMDS (DVI)
Compatibility	PC	Hasta 1440×900@60Hz (No-entreface)
Conector	VGA DVI* Audio Energía electrónica	D-sub 15-pinzas DVI-D* Jaque de Fono Stereo Input A/C
Energía electrónica	Voltage Consumo Modo de economía de energia electrónica	Incorporada fuente universal de energia electrónica: 100-240 VAC, 50/60 Hz Activo < 30 Watt Max. Standby < 3 Watt
Altavoz Interno		Altavoz × 2
Entreface Usuario	Indicador LED Activo - Azul Standby - Flash
Condición de operación	Temperatura Humedad	Operación: 5°C a 40°C 20% ~ 80% R.H.
Dimensiones	Físicas	423mm(A) × 340mm(A) × 173mm(F)
Peso neto		2.5Kg
DDC		DDC2B
Administración de energia electrónica		VESA DPMS
Reglamento (Certificaciones)		UL/CUL, FCC, CE, RoHS

• Es optional la funciona de DVI.
