用户手册 L1721 DGM

此手冊內的內容可能隨時更改，並不另行通知。

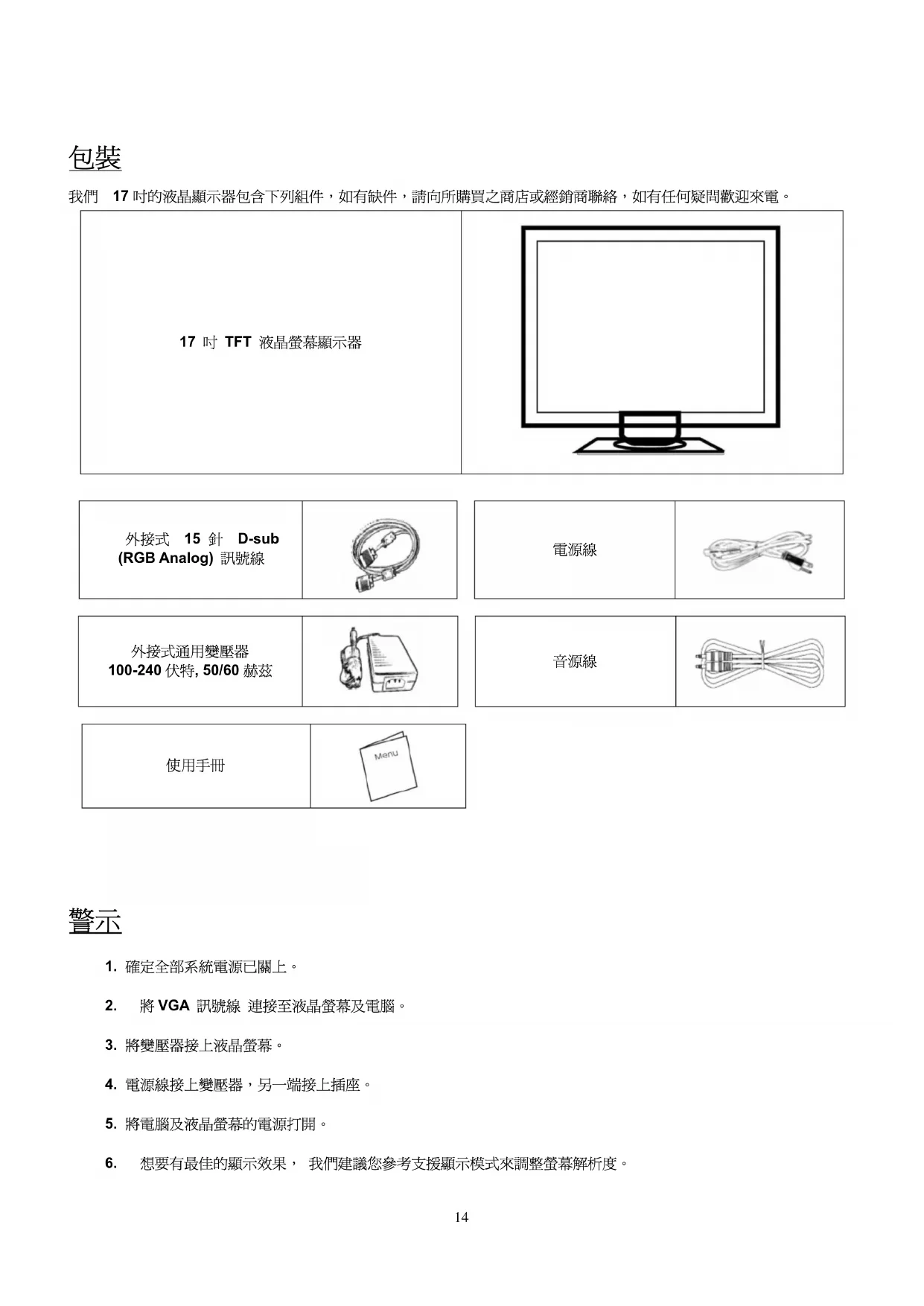

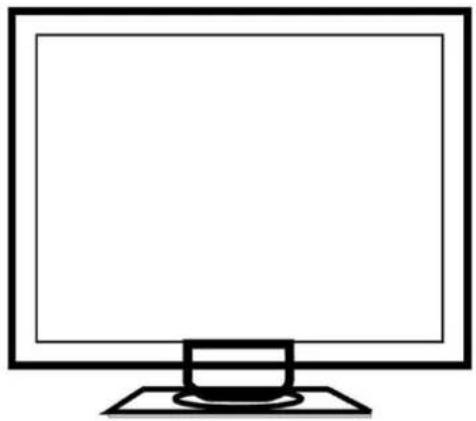

顯示器前後視圖

我們 17 吋的液晶顯示器包含下列組件，如有缺件，請向所購買之商店或經銷商聯絡，如有任何疑問歡迎來電。

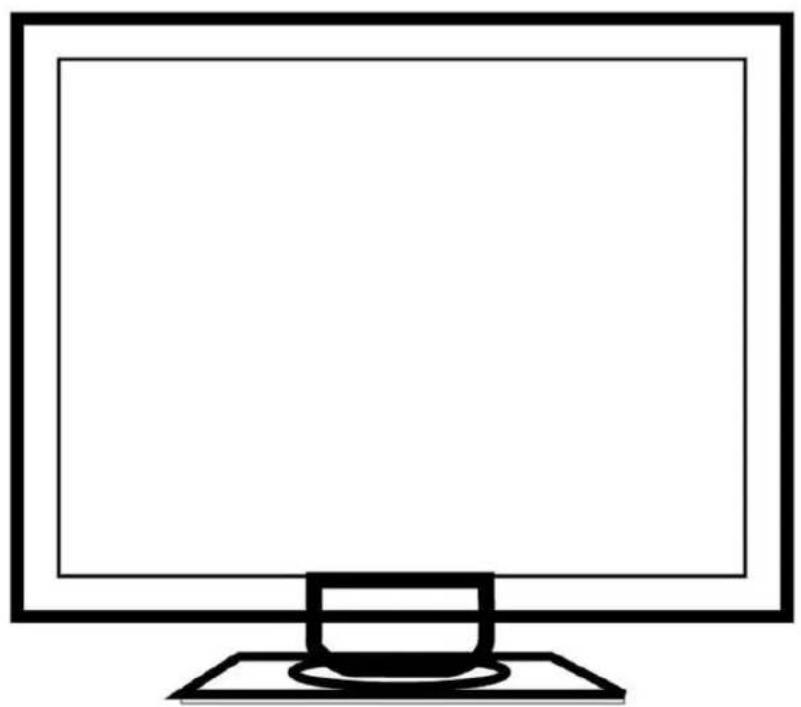

17吋 TFT 液晶螢幕顯示器

外接式 15 針 D-sub (RGB Analog) 訊號線

電源線

外接式通用變壓器100-240 伏特,50/60 赫茲

音源線

使用手册

警示

1. 確定全部系統電源已關上。
2. 將 VGA 訊號線 連接至液晶螢幕及電腦。
3. 將變壓器接上液晶螢幕。
4. 電源線接上變壓器，另一端接上插座。

5. 將電腦及液晶螢幕的電源打開。

6. 想要有最佳的顯示效果，我們建議您參考支援顯示模式來調整螢幕解析度。

硬體安裝

請小心對待您的液晶螢幕，它是非常精緻的產品。在安裝前請務必先將液晶螢幕及電腦的電源關閉，以免發生危險。請依照指示一步一步地安裝。

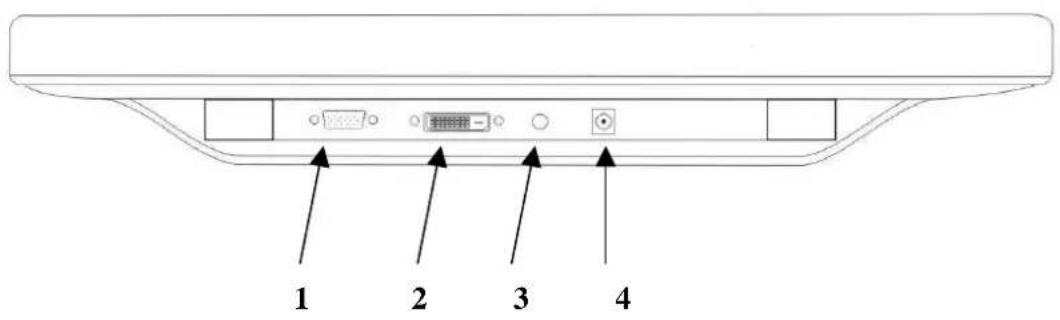

輸入

1 2 3 4

【1】電腦輸入端口：這裡用來連接 D-Sub 15 孔 VGA 影像訊號線。

【2】DVI 數位埠：DVI 影像訊號線接頭。

* DVI 功能為選配.

【3】耳機插孔：這裡用來連接耳機。

【4】電源端口：這裡用來連接電源。

壁挂功能說明

Power: 電源開關。當電源開啓時，指示燈的顯示為綠，待命狀態為橙色。

OSD Menu: 進入功能目錄。功能目錄下為右鍵。

Auto Tune: 自動調整。功能目錄下為左鍵。

Decrease < - >: 音量調節之熱鍵。功能目錄下為減少調整選項。

Increase < + >: 視頻信號輸入(VGA / DVI)之切換熱鍵；功能目錄下為增加調整選項。

清潔要點

1. 在清潔本產品前，請先將電源拔除。
2. 絕不使用任何含腐蝕性的化學清潔劑來清潔您的螢幕，這可能會傷害螢幕的表面。
3. 我們建議您使用細毛或軟直的刷子來清潔及刷拭螢幕的表面。
4. 不可直接對螢幕施壓。

注意事項

1. 別讓液晶螢幕直接曝曬在陽光下及高溫旁。
2. 切勿讓液體濺到螢幕上。
3. 請勿自行嘗試打開機器內部，您有可能會因而觸電。如需任何服務，請向您所購買的經銷商查詢，或聯絡我們。
4. 請勿將液晶螢幕靠近有磁場的電器用品。
5. 請勿使用有害的化學清潔劑或強力清潔劑來清潔螢幕。應用軟質刷毛和溫和的清潔劑。
6. 不可在液晶螢幕上堆放雜物，不良的通風可能導致機器的高溫。
7. 請勿直接用手指觸碰螢幕表面，皮膚所含的油脂是相當不易被清除的。

簡易故障排除

確定您的螢幕以妥善安裝，如有下列問題……

沒有螢幕？

檢查

是否已進入省電模式，按下任何一鍵或移動沿鼠來離開省電模式。

顏色不對或只有黑白螢幕？

檢查

訊號接頭是否接妥，如有訊號針腳針頭斷裂，請聯絡經銷商。

影像看起來太暗或太亮？

檢查

進入功能模式調整亮度。

文字看不清楚？

檢查

是否設定為支援的顯示模式。

OSD 視控模式

選項

1. 按下 OSD 鍵進入功能目錄。
2. 使用 AutoTune 鍵來向左調整選項。
3. 使用 OSD 鍵來向右調整選項.

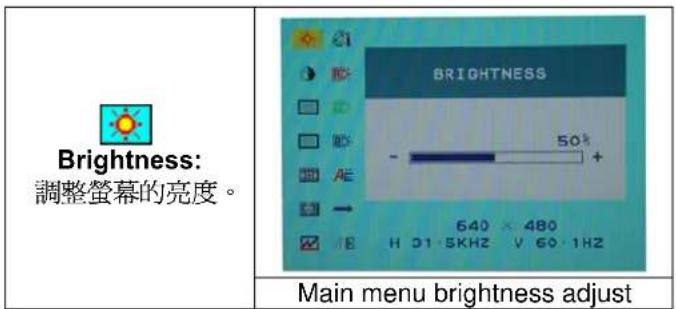

Brightness: 調整螢幕的亮度。 BRIGHTNESS 50% - 640 × 480 H 31·5KHZ V 60·1HZ Main menu brightness adjust

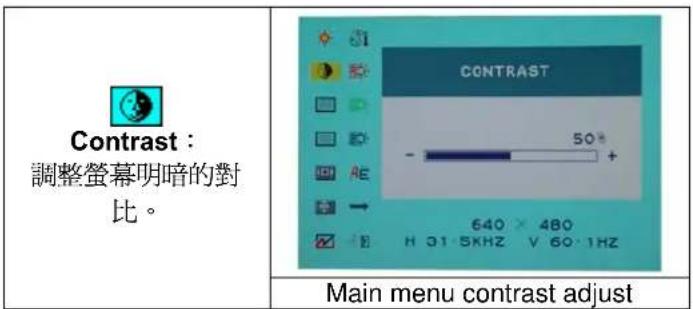

Contrast： 調整螢幕明暗的對 比。 CONTRAST 50° - AE 640 × 480 H 31·5KHZ V 60·1HZ Main menu contrast adjust

Phase： 調整圖元頻率的相 位。 PHASE 51% - AE 640 × 480 H 31·5KHZ V 60·1HZ Main menu phase adjust

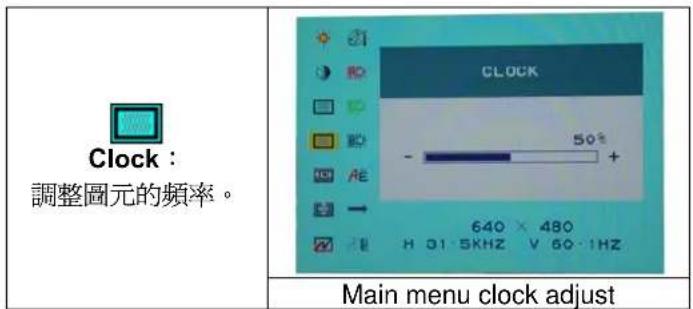

Clock： 調整圖元的頻率。 CLOCK 50% 640 × 480 H 01 5KHZ V 60 1HZ Main menu clock adjust

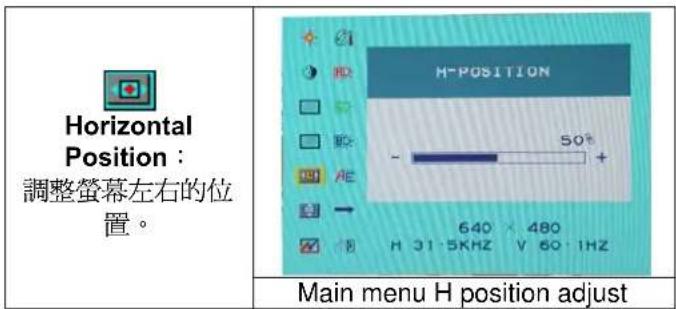

Horizontal Position： 調整螢幕左右的位 置。 H-POSITION 50° - AE 640 × 480 H 31·5KHZ V 60·1HZ Main menu H position adjust

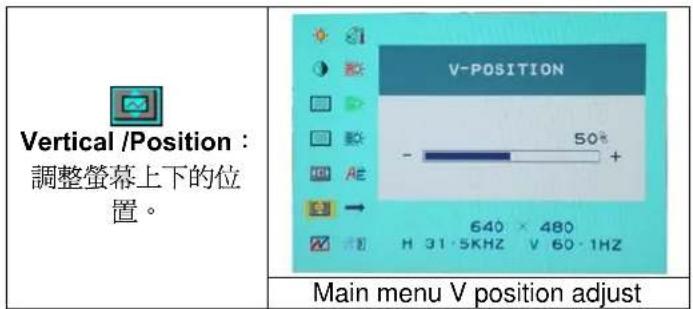

Vertical /Position : 調整螢幕上下的位 置。 V-POSITION 50% - AE 640 × 480 H 31·5KHZ V 60·1HZ Main menu V position adjust

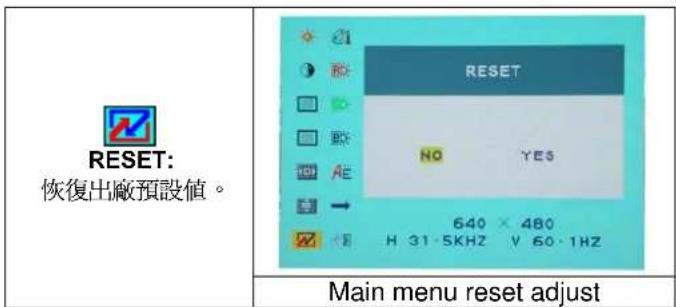

RESET: 恢復出廠預設值。 MAIN menu reset adjust

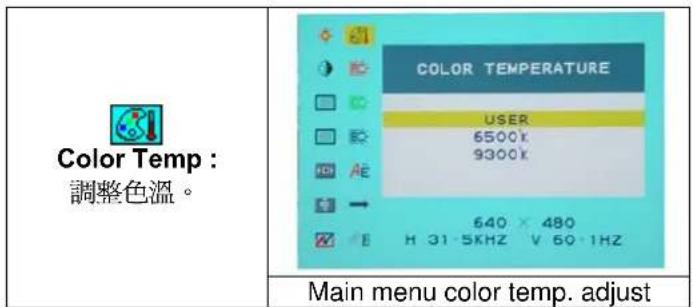

Color Temp : 調整色溫。 COLOR TEMPERATURE USER 6500K 9300K 640 × 480 H 31·5KHZ V 60·1HZ Main menu color temp. adjust

Language: 語言支援	LANGUAGE
	ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO PORTUGUES 締体中文 NEDERLANDS 繁體中文
	640 × 480 H 31·5KHZ V 60·1HZ
	Main menu language adjust

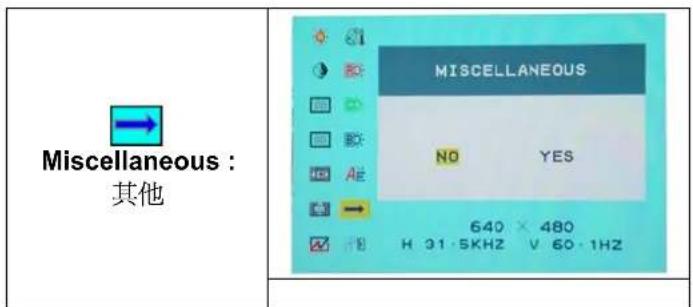

Miscellaneous : 其他 MISCELLANEOUS NO YES 640 × 480 H 31·5KHZ V 60·1HZ

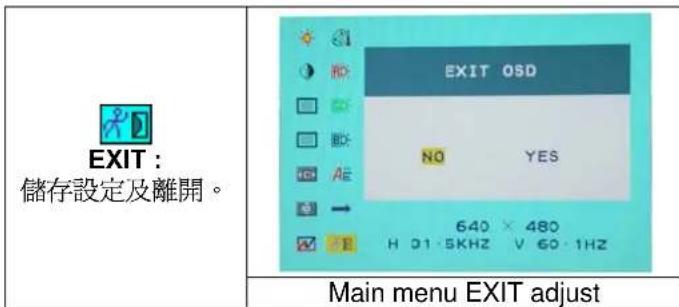

EXIT： 儲存設定及離開。 EXIT OSD NO YES 640 × 480 H 01·5KHZ V 60·1HZ Main menu EXIT adjust

Miscellaneous : (其他)

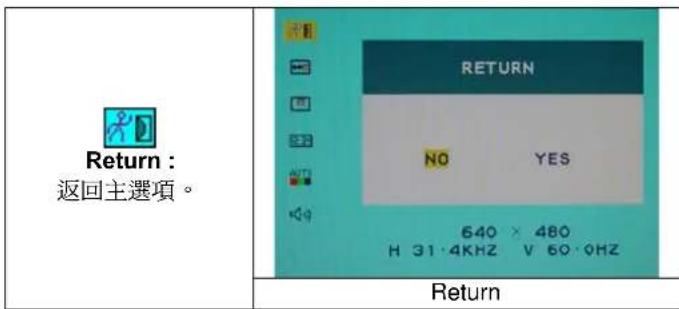

Return： 返回主選項。 RETURN NO YES 640 × 480 H 31·4KHZ V 60·0HZ Return

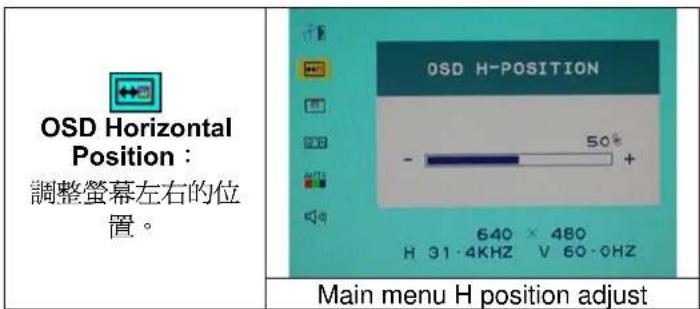

OSD Horizontal Position： 調整螢幕左右的位 置。 OSD H-POSITION 50% - 640 × 480 H 31·4KHZ V 60·0HZ Main menu H position adjust

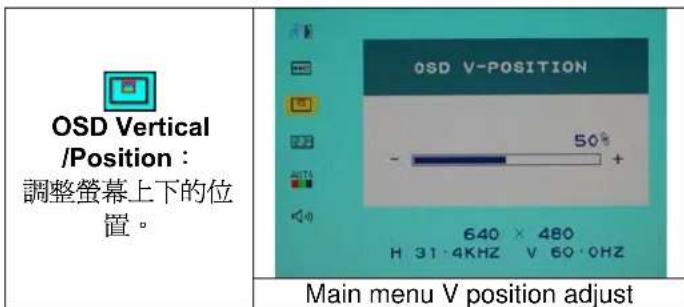

OSD Vertical /Position： 調整螢幕上下的位 置。 OSD V-POSITION 50° - 640 × 480 H 31·4KHZ V 60·0HZ Main menu V position adjust

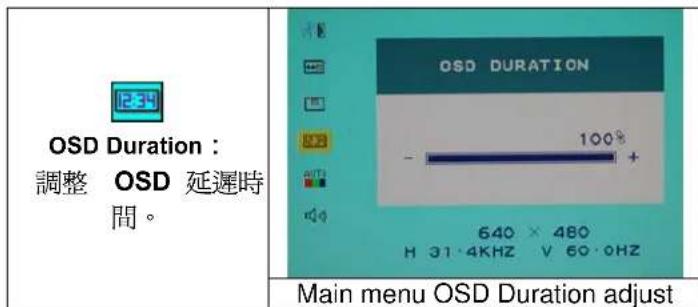

OSD Duration : 調整 OSD 延遲時 間。 Main menu OSD Duration adjust

AUTO Auto Color : 自動調整螢幕顏 色。 AUTO COLOR NO YES 640 × 480 H 31·4KHZ V 60·0HZ Main menu auto tune adjust

Volume: 調整喇叭音量。	VOLUME 50% - 640 × 480 H 31·4KHZ V 60·0HZ
	Main menu volume adjust

支援顯示模式

Incoming Display Mode
解析度	水準頻率 (KHz)	垂直頻率 (Hz)
640X350	31.475
640X480	31.469
640X480	37.500
720X400	31.469
800X600	37.879
800X600	46.875
1024X768	48.363
1024X768	60.023
1280X1024	63.981
1280X1024	79.976

1. 我們提供 10 種適合 Windows 的最佳顯示模式。

2. 如有干擾線產生當您調整螢幕時，為正常現象，不必擔心。

3. 想要有最優的畫質，建議您更新您的顯示卡驅動程式。

4. 不在表上記載的顯示模式，可能不被支援，建議您調整解析度如上表。

5. 使用電源管理程式，將大大提高產品的使用年限。

產品規格

液晶面版 尺寸		17.0吋 動態液晶水準:140°,垂直:130°500:1 (典型)300 cd/m2(典型)16毫秒16.7 百萬色1280X1024(SXGA)0.264mm(H)x0.264mm(V)
	可視角
	對比
	亮度
	反應時間(Tr+Tf)
	支持色彩
	最大解析度
	畫素點距
訊號輸入 RGB 仿真訊號		影像 位元准:0.7Vp-p(75Ω)同步訊號 TTL with 75Ω internal pull-up resistors頻率 FH:30~80KHzFV:56~75Hz支援 TMDS 的數字訊號
	DVI*
相容性 PC 最高支持到 1280X1024@75Hz
連接介面	RGB 仿真訊號	D-sub 15-針
	DVI*	DVI-D*
	音源	立體聲連接線插孔
	電源	12V/DC 電線插頭
電源 電壓		100-240V, 50/60Hz(國際通用)外接式交流變壓器作業中<48瓦(最大值)待命<3瓦
	耗電
	省電模式
內建揚聲器 2瓦 x2 (立體聲)
使用介面 LED 指示燈		作業中 - 藍色關機 - 熄燈待命 - 藍色閃爍
作業環境 溫度		5°C~40°C20% ~ 80% R.H.
尺寸(寬 x 長 x 深)	實體	400mm(寬) x 390mm(長) x 155mm(深)
淨重		3.3公斤
DDC DDC1/DDC2B 支援
電源管理程式 VESA DPM	MS, EPA 能源之星
安規認證		CE, FCC, TUV, BSMI

* DVI 功能為選配.

目录....22

显示器前后视图....23

包装....24

警示....24

硬件安装....25

主要功能键 26

功能键介绍 26

清洁要点....27

注意事项....27

简易故障排除....27

OSD 视控模式 28-29

支持显示模式....30

产品规格表 31

此手册内的内容可能随时更改，并不另行通知。

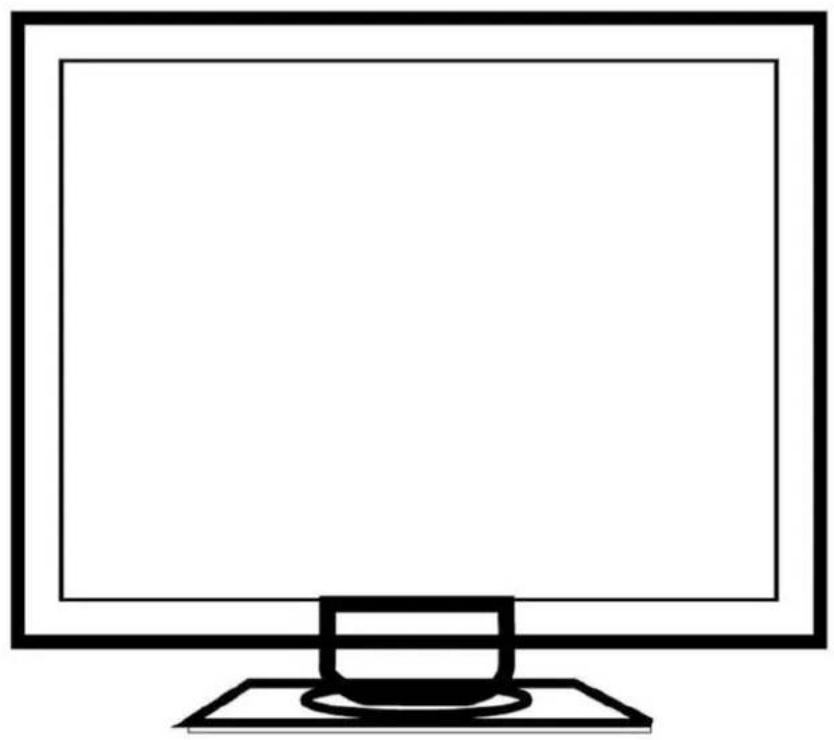

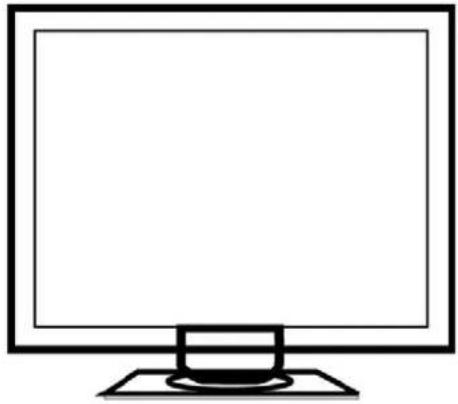

显示器前后视图

我们 17 吋的液晶显示器包含下列组件，如有缺件，请向所购买之商店或经销商联络，如有任何疑问欢迎来电。

17时 TFT液晶屏幕显示器

外接式 15 针 D-sub (RGB Analog) 讯号线

电源线

外接式通用变压器100-240伏特,50/60赫兹

音源线

使用手册

警示

1. 确定全部系统电源已关上。
2. 将 VGA 讯号线 连接至液晶屏幕及计算机。
3. 将变压器接上液晶屏幕。
4. 电源线接上变压器，另一端接上插座。

5. 将计算机及液晶屏幕的电源打开。

6. 想要有最佳的显示效果，我们建议您参考支持显示模式来调整屏幕分辨率。

硬件安装

请小心对待您的液晶屏幕，它是非常精致的产品。在安装前请务必先将液晶屏幕及计算机的电源关闭，以免发生危险。请依照指示一步一步地安装。

输入

1 2 3 4

【1】计算机输入端口：这里用来连接 D-Sub 15 孔 VGA 影像讯号线。
【2】DVI 数位端口：DVI 影像讯号线接头。
【3】耳机插孔：这里用来连接耳机。
【4】电源端口：这里用来连接电源。

* DVI 功能为选配.

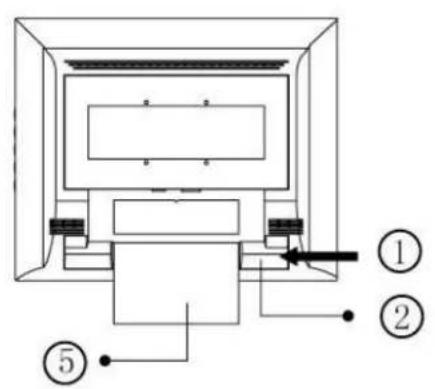

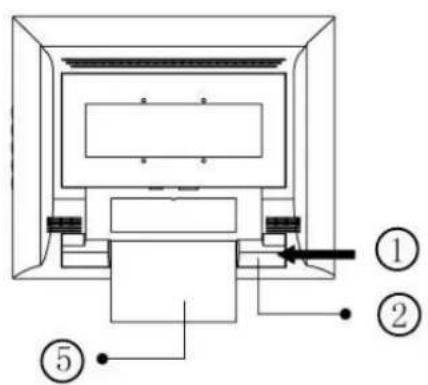

壁挂功能说明

【1】推
【2】转轴盖
【3】转轴螺丝
【4】转动并拉出底座
【5】底座

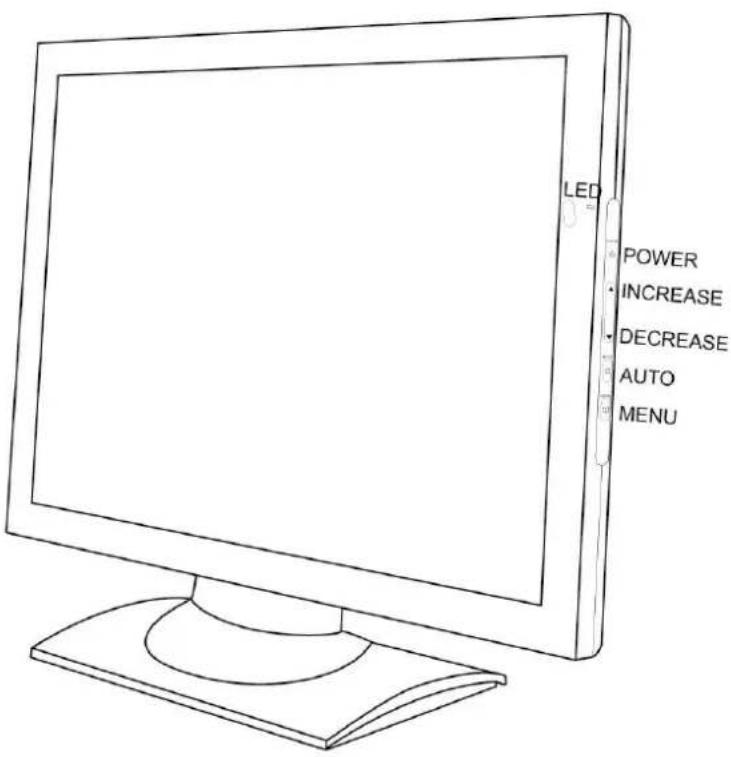

显示器控制

主要功能键

LED POWER INCREASE DECREASE AUTO MENU

功能键介绍

Power: 电源开关。当电源开启时, 指示灯的显示为绿, 待命状态为橙色。

OSD Menu: 进入功能目录。功能目录下为右键。

Auto Tune: 自动调整。功能目录下为左键。

Decrease < - >: 音量调节之热键。功能目录下为减少调整选项。

Increase <+>:视频信号输入(VGA / DVI)之切换热键；功能目录下为增加调整选项。

清洁要点

1. 在清洁本产品前，请先将电源拔除。
2. 绝不使用任何含腐蚀性的化学清洁剂来清洁您的屏幕，这可能会伤害屏幕的表面。
3. 我们建议您使用细毛或软直的刷子来清洁及刷拭屏幕的表面。
4. 不可直接对屏幕施压。

注意事项

1. 别让液晶屏幕直接曝晒在阳光下及高温旁。
2. 切勿让液体溅到屏幕上。
3. 请勿自行尝试打开机器内部，您有可能会因而触电。如需任何服务，请向您所购买的经销商查询，或联络我们。
4. 请勿将液晶屏幕靠近有磁场的电器用品。
5. 请勿使用有害的化学清洁剂或强力清洁剂来清洁屏幕。应用软质刷毛和温和的清洁剂。
6. 不可在液晶屏幕上堆放杂物，不良的通风可能导致机器的高温。
7. 请勿直接用手指触碰屏幕表面，皮肤所含的油脂是相当不易被清除的。

简易故障排除

确定您的屏幕以妥善安装，如有下列问题……

没有屏幕？

检查

是否已进入省电模式，按下任何一键或移动鼠标来离开省电模式。

颜色不对或只有黑白屏幕？

检查

讯号接头是否接妥，如有讯号针脚针头断裂，请联络经销商。

影像看起来太暗或太亮？

检查

进入功能模式调整亮度。

文字看不清楚？

检查

是否设定为支持的显示模式。

OSD 视控模式

选项

1. 按下 OSD 键进入功能目录。
2. 使用 Auto Tune 键来向左调整选项。
3. 使用 OSD 键来向右调整选项.

Brightness: 调整屏幕的亮度。 BRIGHTNESS 50% 640 × 480 H 31·5KHZ V 60·1HZ Main menu brightness adjust

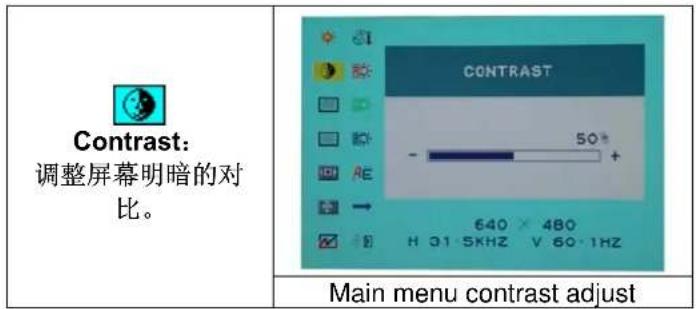

Contrast: 调整屏幕明暗的对比。 CONTRAST 50° AE 640 × 480 H 31·5KHZ V 60·1HZ Main menu contrast adjust

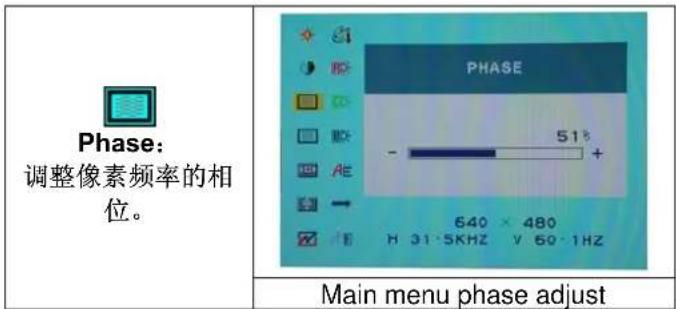

Phase: 调整像素频率的相 位。 PHASE 51% - 640 × 480 H 31·5KHZ V 60·1HZ Main menu phase adjust

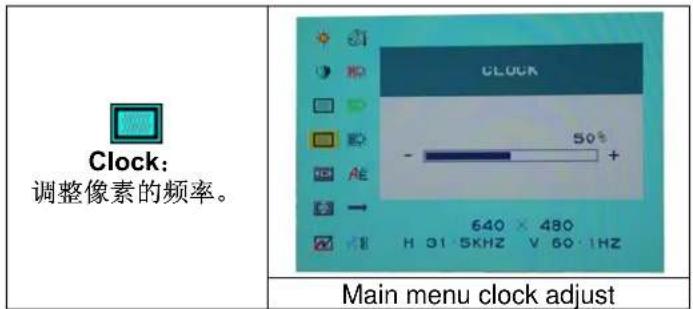

Clock: 调整像素的频率。 CLOCK 50% - AE - 640 × 480 H 31·5KHZ V 60·1HZ Main menu clock adjust

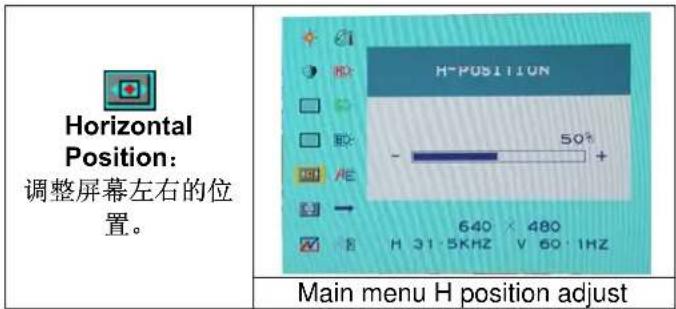

Horizontal Position: 调整屏幕左右的位 置。 H-POSITION 50% - 640 × 480 H 31·5KHZ V 60·1HZ Main menu H position adjust

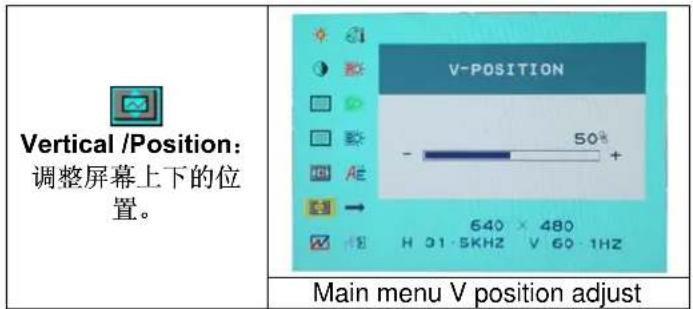

Vertical /Position: 调整屏幕上下的位 置。 V-POSITION 50% - 640 × 480 H 31·5KHZ V 60·1HZ Main menu V position adjust

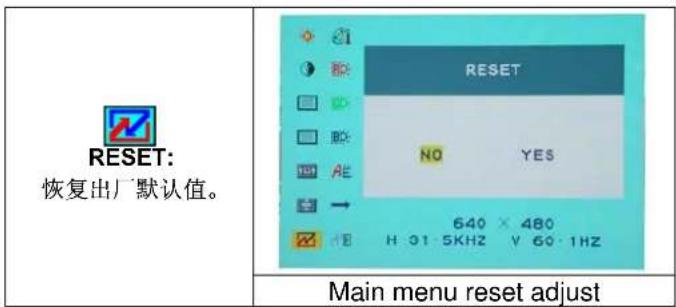

RESET: 恢复出厂默认值。 MAIN menu reset adjust

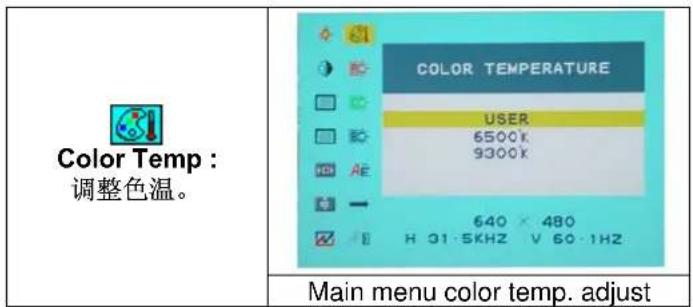

Color Temp : 调整色温。 COLOR TEMPERATURE USER 6500K 9300K 640 × 480 H 31·5KHZ V 60·1HZ Main menu color temp. adjust

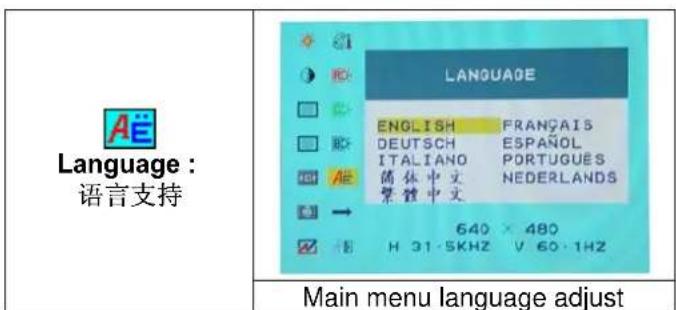

Language： 语言支持 LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO PORTUGUÉS 德体中文 NEDERLANDS 華體中文 640 × 480 H 31·5KHZ V 60·1HZ Main menu language adjust

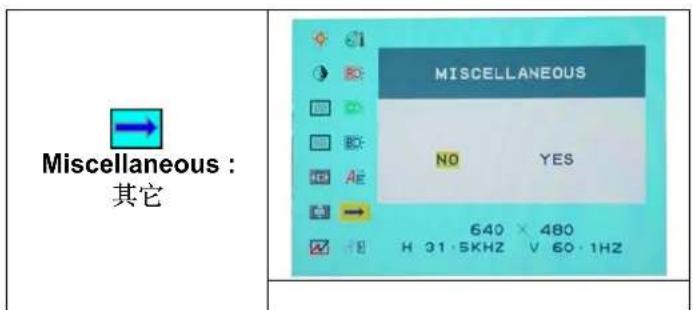

Miscellaneous : 其它 MISCELLANEOUS NO YES 640 × 480 H 31·5KHZ V 60·1HZ

EXIT： 储存设定及离开。 EXIT OSD NO YES 640 × 480 H 01·5KHZ V 60·1HZ Main menu EXIT adjust

Return： 返回主选项。 RETURN NO YES 640 × 480 H 31·4KHZ V 60·0HZ Return

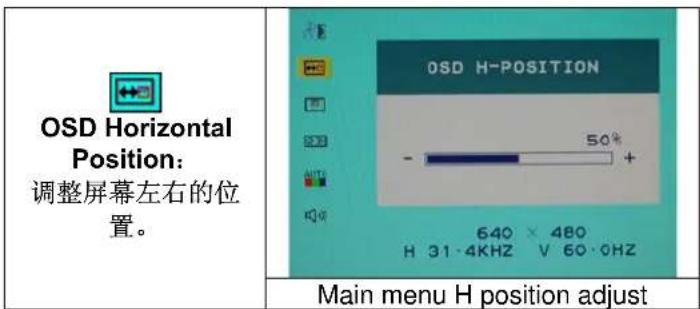

OSD Horizontal Position: 调整屏幕左右的位置。 OSD H-POSITION 50% - 640 × 480 H 31·4KHZ V 60·0HZ Main menu H position adjust

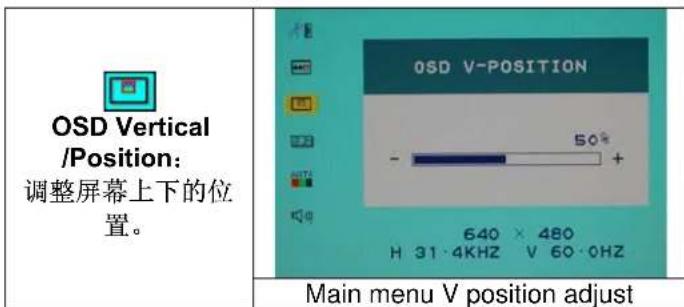

OSD Vertical /Position: 调整屏幕上下的位 置。 Main menu V position adjust

OSD Duration : 调整 OSD 延迟时 间。 Main menu OSD Duration adjust

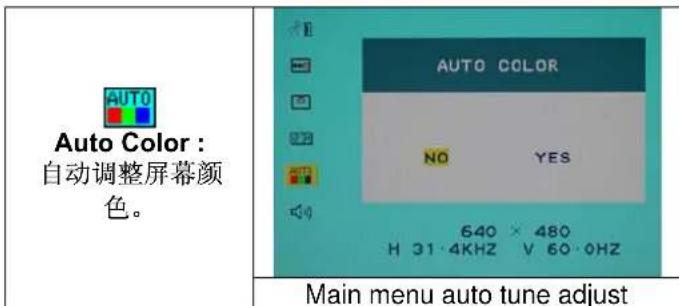

Auto Color : 自动调整屏幕颜色。 AUTO COLOR NO YES 640 × 480 H 31·4KHZ V 60·0HZ Main menu auto tune adjust

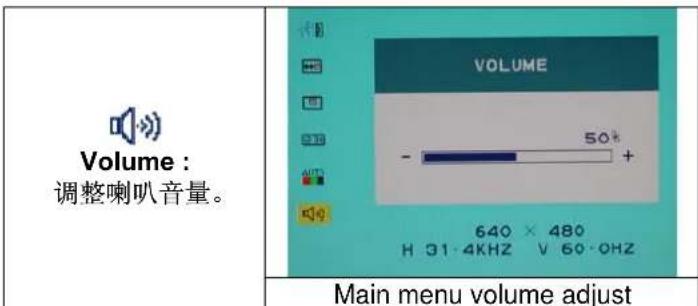

Volume : 调整喇叭音量。 VOLUME - 50% + 640 × 480 H 31·4KHZ V 60·0HZ Main menu volume adjust

支持显示模式

Incoming Display Mode
分辨率	水平频率 (KHz)	垂直频率 (Hz)
640X350	31.475
640X480	31.469
640X480	37.500
720X400	31.469
800X600	37.879
800X600	46.875
1024X768	48.363
1024X768	60.023
1280X1024	63.981
1280X1024	79.976

1. 我们提供 10 种适合 Windows 的最佳显示模式。

2. 如有干扰线产生当您调整屏幕时，为正常现象，不必担心。

3. 想要有最优的画质，建议您更新您的显示卡驱动程序。

4. 不在表上记载的显示模式，可能不被支持，建议您调整分辨率如上表。

5. 使用电源管理程序，将大大提高产品的使用年限。

产品规格

液晶面版尺寸		17.0吋动态液晶水平:140°,垂直:130°500:1(典型)300 cd/m2(典型)16毫秒16.7百万色1280X1024(SXGA)0.264mm(H)x0.264mm(V)
	可视角
	对比
	亮度
	反应时间(Tr+Tf)
	支持色彩
	最大分辨率
	画素点距
讯号输入RGB仿真讯号		影像位准:0.7Vp-p(75Ω)同步讯号TTL with 75Ω internal pull-up resistors频率FH:30~80KHzFV:56~75Hz支持TMDS的数字讯号
	DVI*
兼容性	PC	最高支持到1280X1024@75Hz
连接介面RGB仿真讯号		D-sub 15-针DVI-D*立体声连接线插孔12V/DC电线插头
	DVI*
	音源
	电源
电源电压		100-240V,50/60Hz(国际通用)外接式交流变压器作业中<48瓦(最大值)待命<3瓦
	耗电省电模式
内建扬声器		2瓦x2(立体声)
使用接口	LED指示灯	作业中-蓝色关机-熄灯待命-蓝色闪烁
作业环境温度		5°C~40°C20%~80%R.H.
	湿度
尺寸(宽x长x深)	实体	400mm(宽)x390mm(长)x155mm(深)
净重		3.3公斤
DDC		DDC1/DDC2B支援
电源管理程序		VESA DPMS,EPA能源之星
安规认证		CE,FCC,TUV,BSMI

* DVI 功能为选配.
