BEDIENUNGSANLEITUNG L1721 DGM

Ansicht des Monitors 43

Auspacken....44

Warnhinweise....44

Menüeinstellungstasten 46

Die Tasten 46

Hinweise zur Reinigung...... 47

Vorsichtsmaßnahmen 47

Fehlersuche 47

OSD (On-Screen Display) Menümodus 48-49

Displaymodus....50

Technische Angaben....51

Alle Information in dieser Anleitung können ohne vorherige Ankündigung geändert werden.

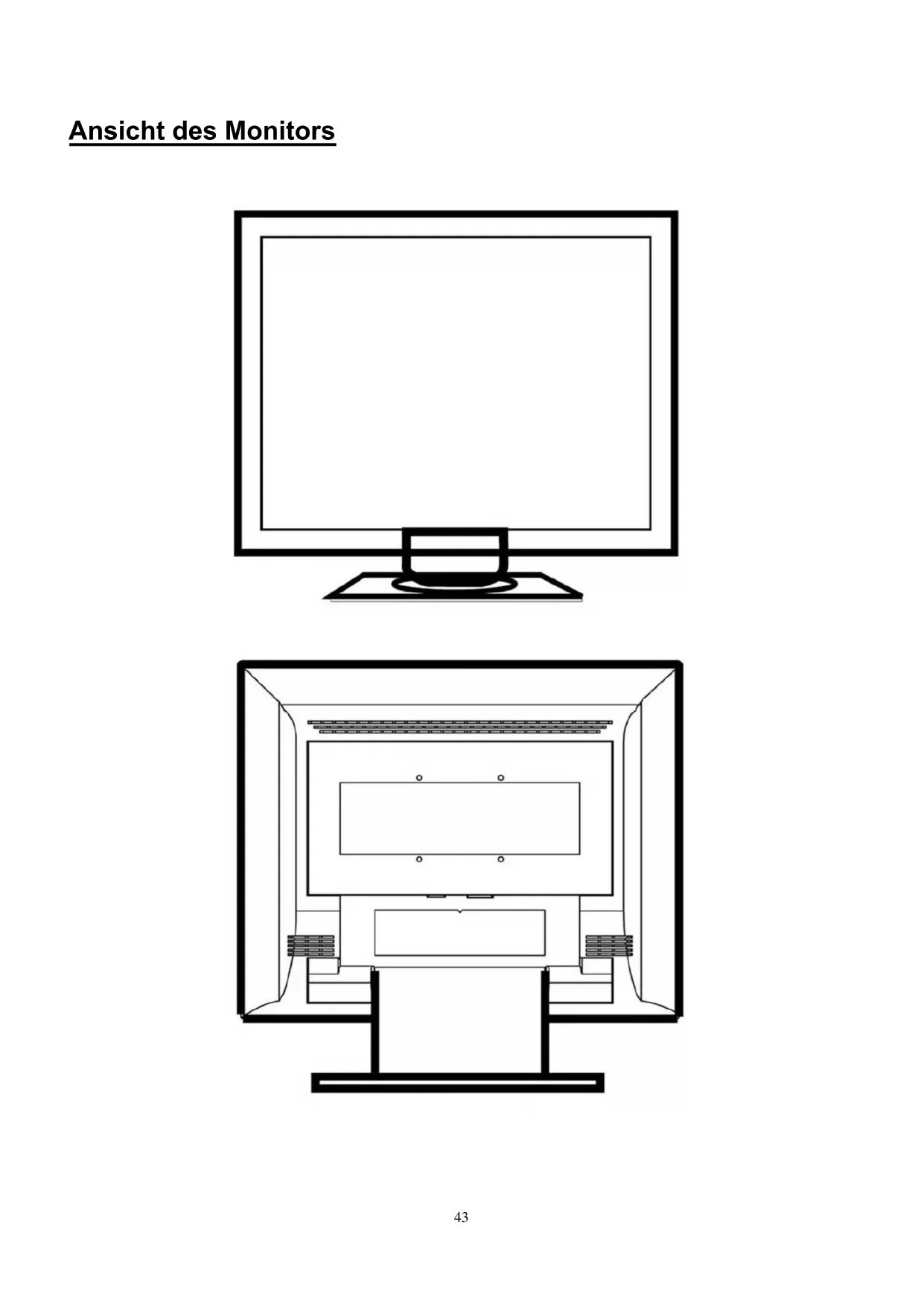

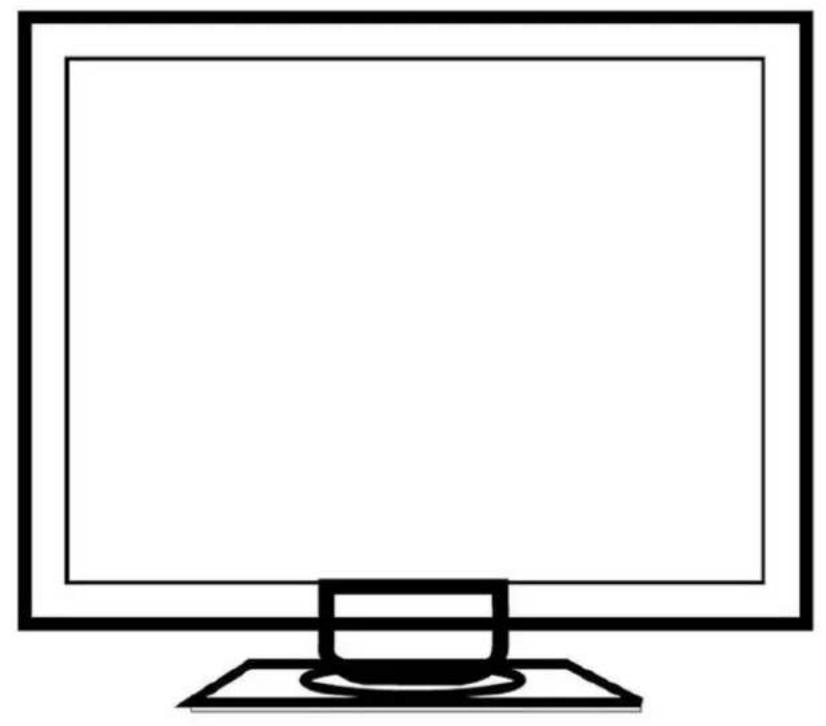

Ansicht des Monitors

Dies ist der Lieferumfang des 17" LCD Monitors. Prüfen Sie, ob Sie alle Komponenten erhalten haben, falls nicht, benachrichtigen Sie Ihren Fachhändler, oder kontaktieren Sie uns.

17” TFT LCD Monitor

Externer Univ15-poliges D-Sub (RGB Analog) Eingangs-signalkabel

Netzkabel

AC AdapterExternes Universales(100-240V, 50/60Hz)

Audioanschluss

Gebrauchsanweisung

Warnhinweise

1. Kontrollieren Sie, dass die Netzversorgung des Systems ausgeschaltet ist
2. Schließen Sie das Signalkabel an den Signalanschluss an der Rückseite des PC.
3. Schließen Sie das Netzteil-Ausgangskabel an die Buchse an der Rückseite des LCD Monitors und das Netzkabel an das Netzteil.
4. Schließen Sie das Netzkabel an eine Stromquelle.
5. Schalten Sie Computer und Monitor ein.
6. Für die beste Qualität der Leistung, schlagen wir Sie vor, um Auflösung als Anzeigemodus einzustellen.

Behandeln Sie Ihren LCD Monitor mit Sorgfalt. Er ist leistungsfähig, aber empfindlich. Schalten Sie LCD und PC aus, bevor die Geräte einrichten. Folgen Sie den Installationshinweisen.

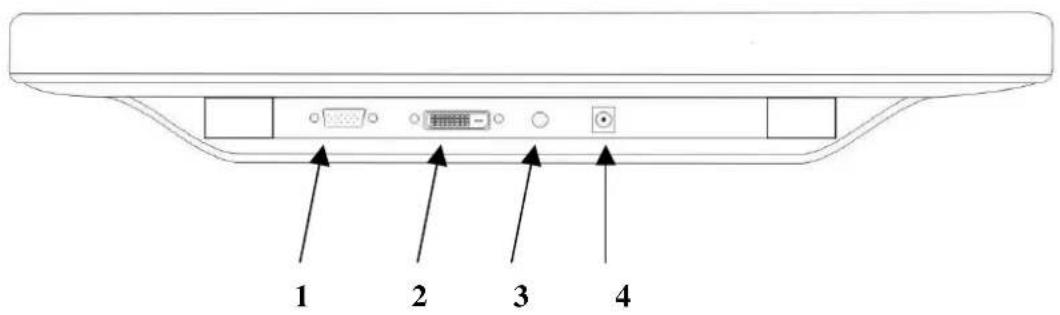

Eingang

1 2 3 4

【1】PC In: Zum Anschluss des 15-poligen D-Sub Signalkabels.
【2】DVI-Anschluss: Zum Anschluss des DVI-Signalkabels. * DVI-Funktion ist optional.
【3】 LINE-In: Zum Anschluss des Audio-Ausgangssteckers einer Soundquelle.
【4】Netzbuchse: Zum Anschluss des Netzkabels.

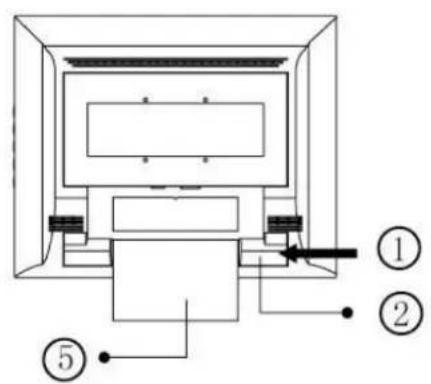

Wandeinfassung Anweisung

【1】Stoß
[2] Scharnier-Abdeckung
【3】Gelenk-Schraube
【4】 Drehen Sie U. Ziehen Sie Unterseite
[5] Unterseite

Monitoreinstellungen

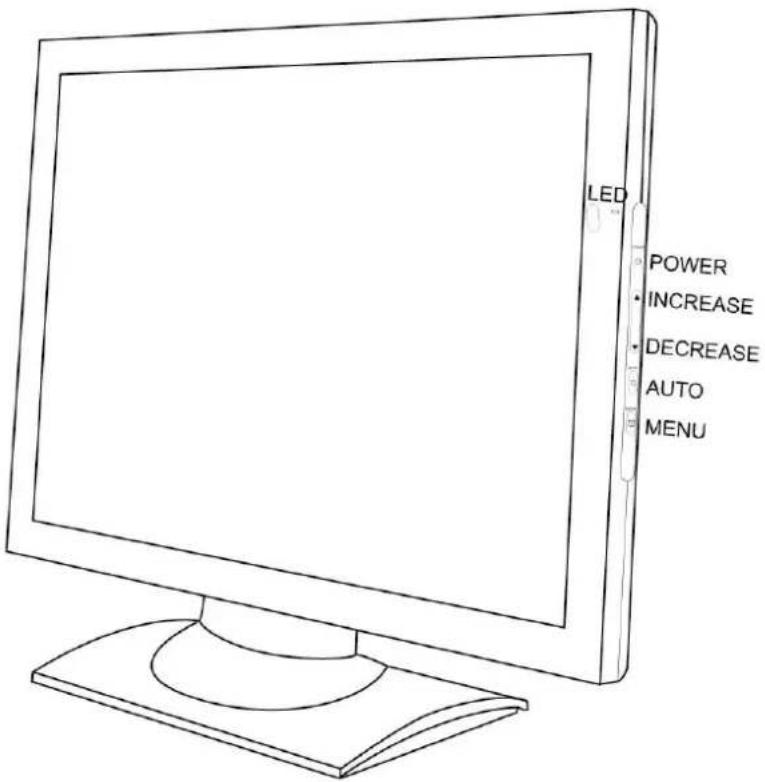

Menü-Einstellungstasten

LED POWER INCREASE DECREASE AUTO MENU

Die Tasten

Netz: Schaltet das LCD ein bzw. aus. In eingeschaltetem Zustand, leuchtet die Anzeige grün, Stand-By wird mit orange angezeigt.

OSD-Menü: Aktiviert das OSD-Menü, regelt rechte Menüwerte.

Autom. Abst. (Auto Tune): Automatische Abstimmung, regelt linke Menüwerte.

Verringern < - >: Heiß-Schlüssel des Volumens justieren ment. Verringert den Optionswert im OSD-Menü.

Erhöhen < + >: Schalten Sie die VGA Betriebsumgebung zu DVI. Erhöht den Optionswert im OSD-Menü.

Hinweise zur Reinigung

1. Säubern Sie den Bildschirm vorsichtig.
2. Benutzen Sie zur Reinigung des Bildschirms niemals rostlösende chemische lösungsmittel, da diese die Oberfläche angreifen.
3. Unser Tipp, benutzen Sie zum Abwischen des Bildschirms eine saubere kamelhaarbürste oder ein weiches, sauberes, nicht faserndes Tuch,
4. Üben Sie beim Reinigen keinen Druck direkt auf das LCD aus.

Vorsichtsmaßnahmen

1. Setzen Sie den Monitor nicht direktem Sonnenlicht oder Hitze aus.
2. Verschütten Sie keine Flüssigkeit in den Monitor.
3. Versuchen Sie nicht den Monitor zu öffnen. Sie können einen elektrischen Schlag erhalten. Service erhalten Sie bei Ihrem Verkäufer.
4. Benutzen Sie den Monitor nicht in nahe bei Magneten oder elektronischen Produkten.
5. Säubern Sie den Bildschirm nicht mit scharfen Chemikalien oder Lösungsmitteln. Wischen Sie mit einem sauberen mit milder Lösung angefeuchtetem Tuch.
6. Stellen Sie nichts auf den Monitor. Schlechte Belüftung führt zu höheren Temperaturen im Monitor.
7. Berühren Sie den LCD-Bildschirm nicht direkt mit den Fingern. Fingerabdrücke enthalten Fett, das schlecht zu säubern ist.

Fehlersuche

Falls ein Problem auftritt, prüfen Sie zuerst, ob der Monitor korrekt installiert ist.

Der Bildschirm zeigt kein Bild.

Prüfen Sie:

1. Energiesparmodus. Drücken Sie eine beliebige Taste und bewegen Sie die Maus, um den Modus zu deaktivieren.
2. Signalkabel-Kontaktstifte. Kontaktieren Sie bei gebogenen oder abgebrochenen Stiften Ihren Verkäufer.

Zeichen erscheinen zu schwach oder zu hell.

Prüfen Sie:

1. Helligkeit. Regeln Sie den Helligkeitswert mit Hilfe des OSD-Menüs.

* Wann sollte der Monitor eingestellt werden?

Prüfen Sie:

1. Ob die Auflösung oder Frequenz geändert wurde.

. Der Text auf dem Bildschirm unklar erscheint.

Prüfen Sie:

1. Auflösung und Bildwiederholfrequenz müssen dem Displaymodus entsprechen.

OSD (On-Screen Display) Menümodus

Optionswahl

1. Drücken Sie die OSD-Taste, um das Menü zu aktivieren.
2. Nutzen Sie Autom. Abst. (Auto Tune) um linke Menüwerte zu regeln.
3. Drücken Sie OSD erneut, um rechte Menüwerte zu regeln.

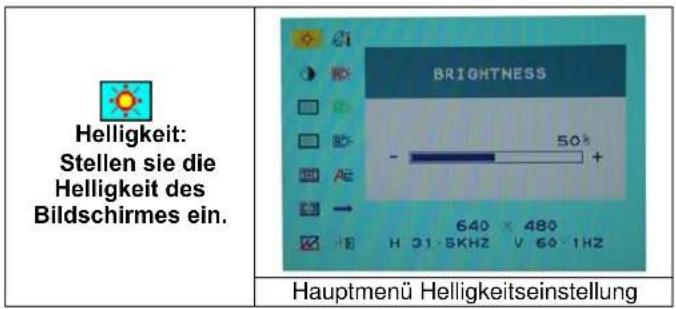

Helligkeit: Stellen sie die Helligkeit des Bildschirmes ein. BRIGHTNESS - 50% 640 × 480 H 31·5KHZ V 60·1HZ Hauptmenü Helligkeitseinstellung

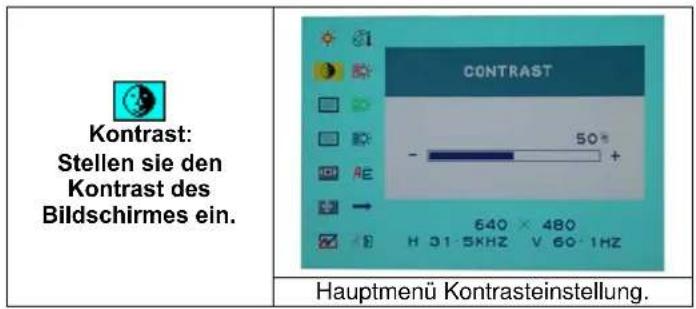

Kontrast: Stellen sie den Kontrast des Bildschirmes ein. CONTRAST 50° - AE 640 × 480 H 31·5KHZ V 60·1HZ Hauptmenü Kontrasteinstellung.

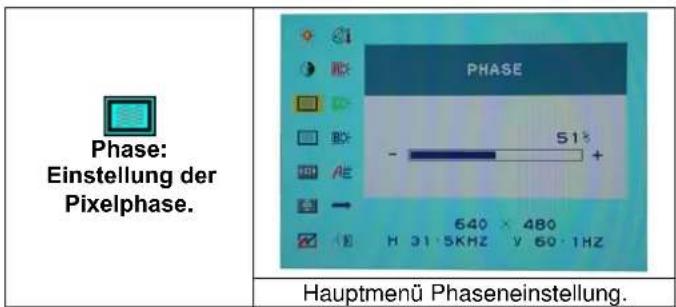

Phase: Einstellung der Pixelphase. PHASE 51% - AE 640 × 480 H 31·5KHZ V 60·1HZ Hauptmenü Phaseneinstellung.

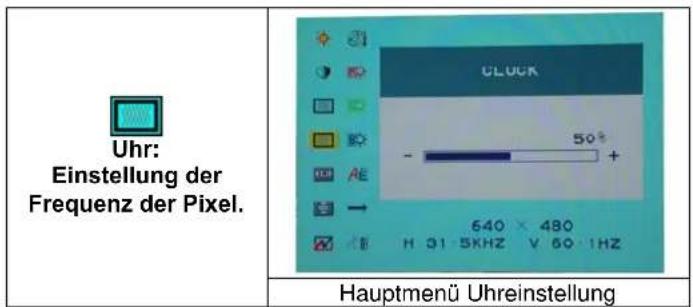

Uhr: Einstellung der Frequenz der Pixel. Hauptmenü Uhreinstellung

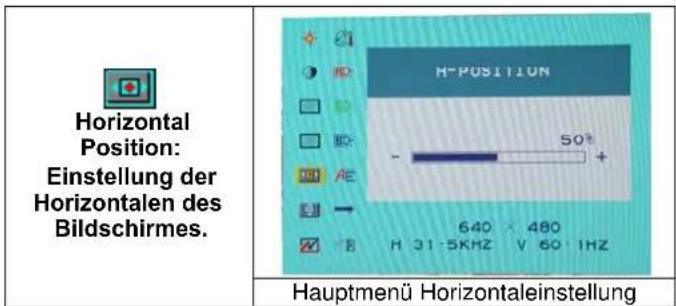

Horizontal Position: Einstellung der Horizontalen des Bildschirmes. H-POSITION H 31·5KHZ V 60·1HZ Hauptmenü Horizontaleinstellung

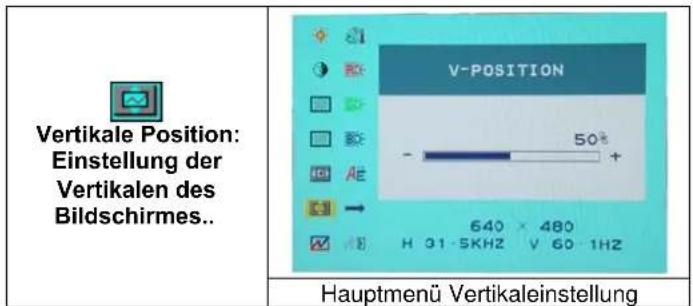

Vertikale Position: Einstellung der Vertikalen des Bildschirmes.. V-POSITION H 31 - 5KHZ 640 × 480 V 60 - 1Hz Hauptmenü Vertikaleinstellung

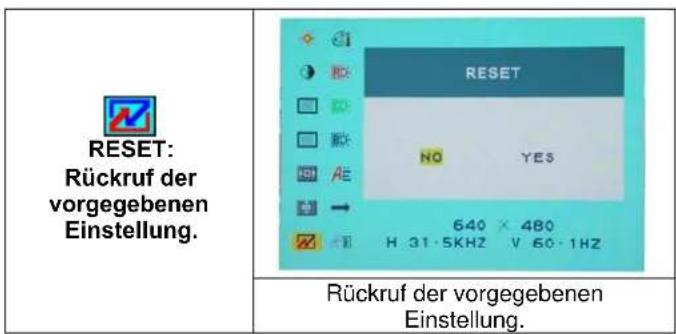

RESET: Rückruf der vorgegebenen Einstellung. RESET NO YES 640 × 480 H 31·5KHZ V 60·1HZ Rückruf der vorgegebenen Einstellung.

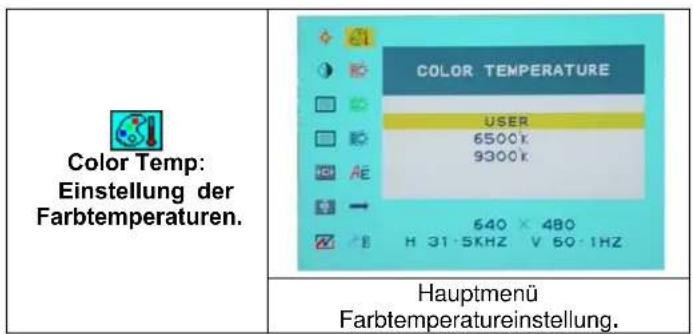

Color Temp: Einstellung der Farbtemperaturen. COLOR TEMPERATURE USER 6500K 9300K H 31·5KHZ V 60·1HZ Hauptmenü Farbtemperatureinstellung.

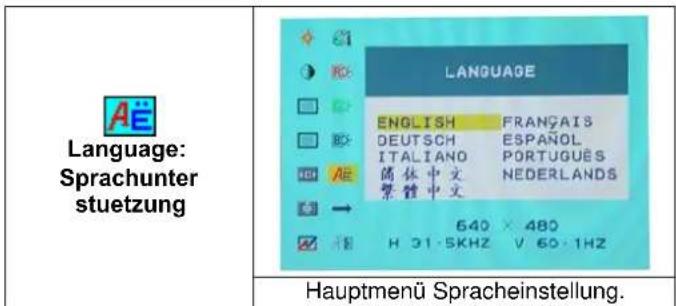

Language: Sprachunter stuetzung LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO PORTUGUÈS 简体中文 NEDERLANDS 繁體中文 640 × 480 H 31·5KHZ V 60·1HZ Hauptmenü Spracheinstellung.

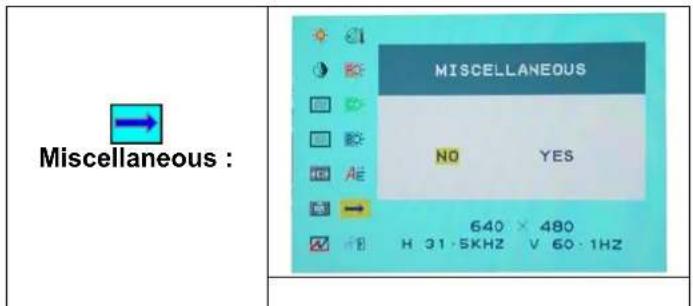

Miscellaneous : MISCELLANEOUS NO YES 640 × 480 H 31·5KHZ V 60·1HZ

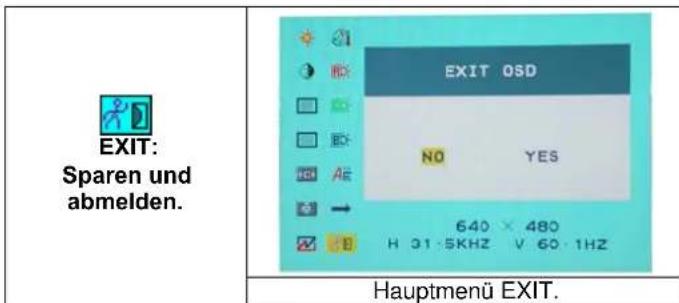

EXIT: Sparen und abmelden. EXIT OSD NO YES 640 × 480 H 31·5KHZ V 60·1HZ Hauptmenü EXIT.

Miscellaneous :

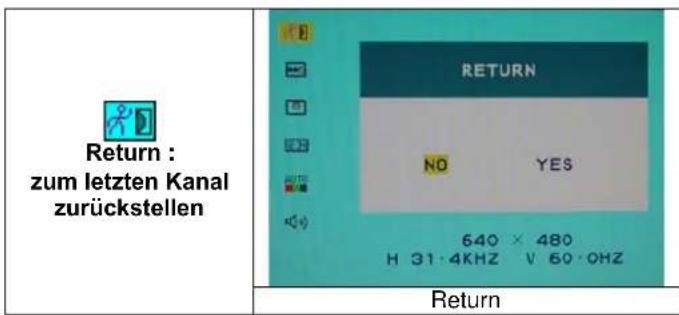

Return : zum letzten Kanal zurückstellen RETURN NO YES 640 × 480 H 31·4KHZ V 60·OHZ Return

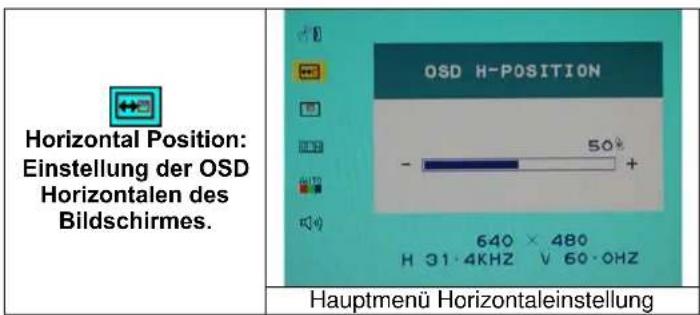

Horizontal Position: Einstellung der OSD Horizontalen des Bildschirmes. OSD H-POSITION 50% 640 × 480 H 31·4KHZ V 60·0HZ Hauptmenü Horizontaleinstellung

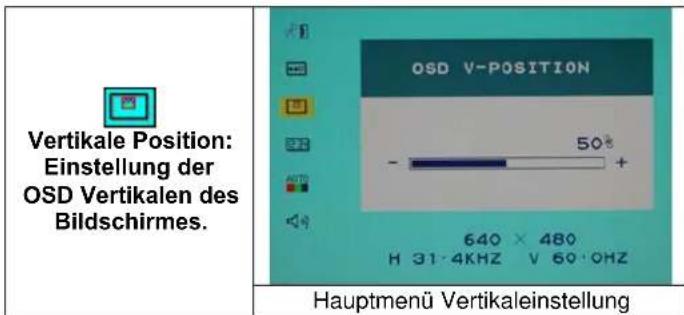

Vertikale Position: Einstellung der OSD Vertikalen des Bildschirmes. Hauptmenü Vertikaleinstellung

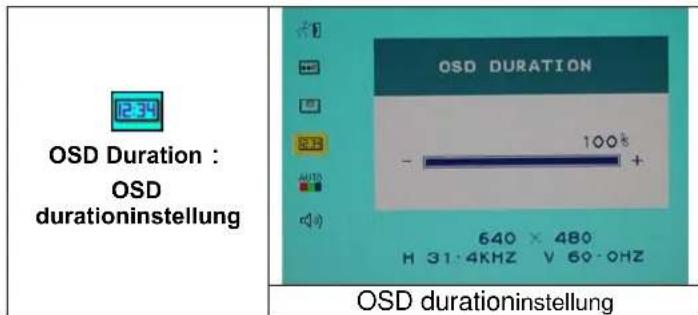

OSD Duration : OSD durationinstellung OSD DURATION - 100% + 640 × 480 H 31·4KHZ V 60·0HZ OSD durationinstellung

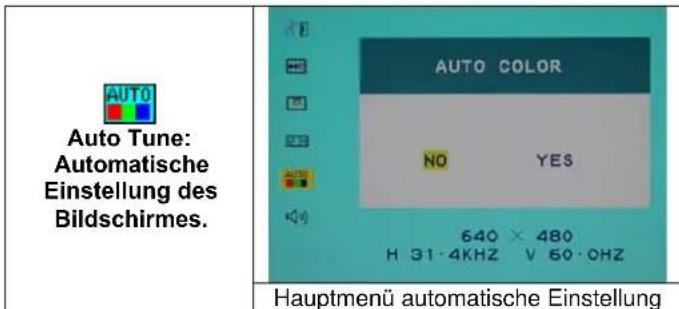

Auto Tune: Automatische Einstellung des Bildschirmes. AUTO COLOR NO YES H 640 × 480 H 31·4KHZ V 60·OHZ Hauptmenü automatische Einstellung

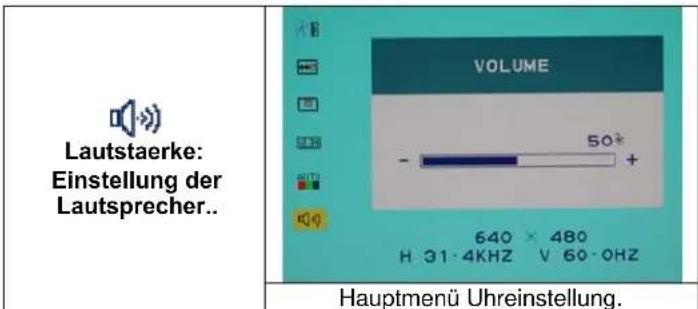

Lautstaerke: Einstellung der Lautsprecher.. VOLUME 640 × 480 H 31·4KHZ V 60·0HZ Hauptmenü Uhreinstellung.

DISPLAYMODI

Eingehende Displaymodi
Auflösung Horizontale Frequenz (KHz) Vertikale Frequenz (Hz)
640X350	31.475	70.100
640X480	31.469	59.940
640X480	37.500	75.000
720X400	31.469	70.087
800X600	37.879	60.317
800X600	46.875	75.000
1024X768	48.363	60.004
1024X768	60.023	75.029
1280X1024	63.981	60.020
1280X1024	79.976	75.024

1. Wir bieten 10 mit Windows kompatible Modi.
2. Bildschirmstörungen beim Regeln und Einstellen des PC oder OSD sind normal.
3. Um stets die beste Qualität zu genießen, aktualisieren Sie regelmäßig die Treiber Ihrer Videokarte. Wir empfehlen dringend die Wahl eines der hier aufgeführten Modi.
4. Nicht in der Liste aufgeführte Modi werden eventuell nicht unterstützt.
5. Es ist angebracht das die Energieverwaltung Ihres Computers zu nutzen. Optimale Einstellungen helfen die Lebenszeit des Produktes zu verlängern.

Technische Angaben

LCD Panel Typ	BetrachtungswinkelKontrastverhältnisHelligkeitReaktionszeit (Tr+Tf)Darstellbare FarbenMax. AuflösungPixel Pitch	17.0” TFT Active Matrix LCD DisplayH:140°, V:130°500 : 1 (Typisch)300 cd/m2 (Typisch)16 ms16.7M Farben(True Color)1280X1024(SXGA)0.264mm(H)x0.264mm(V)
Eingangssignal RGB AnalogDVI*Video Level:0.7Vp-p(75Ω)Sync TTL mit 75Ω internen Pull-up WiderständenFrequenz FH:30~80KHzFV:56~75HzUnterstützt digitales RGB Signal mit TMDS Signal
Kompatibilität PC Bis zu	1280X1024@75Hz(Non-interlaced)
Anschlüsse RGB Analog	DVI*AudioNetz	15-poliges D-SubDVI-D*Stereo-Buchse12V/DC Netzbuchse
Stromversorgung Spannung	VerbrauchEbergieverwaltungsmodus	100-240V, 50/60Hz (universal) über externes NetzteilAktiv < 48 Watt MaxStandby < 3 Watt
Interne Lautsprecher 2Wx2(Stereo)
Benutzeroberfläche	LED-Anzeige	Aktiv - BlauerStandby - Blauer BlitzAus - Ausgeschaltet
Betriebsbedingungen	TemperaturLuftfeuchtigkeit	5°C~40°C20% ~ 80% R.L.
Abmessungen(B x H x T)	Physisch	400mm(B) x 390mm(H) x 155mm(T)
Nettogewicht		3.3 Kg
DDC	DDC1/DDC2B kompatibel
Energieverwaltung		VESA DPMS, EPA Energy Star
Zertifizierungen		CE, FCC, TUV, BSMI

* DVI-Funktion ist optional.
