MANUAL DE USUARIO L1721 DGM

Tabla de Contenido 62

Visualización del Monitor....63

Desempagar....64

Atención 64

Instalación de Hardware.... 65

Menu del control de botón....66

Introducción de Tecla 66

Noticia de Limpieza....67

Precaución 67

Depuración....67

OSD (Exhibición sobre la Pantalla) Menu de Modelo 68-69

Modelo de Exhibición.... 70

Especificación 71

Toda información de cambio del presente manual podría ser sin preaviso alguno.

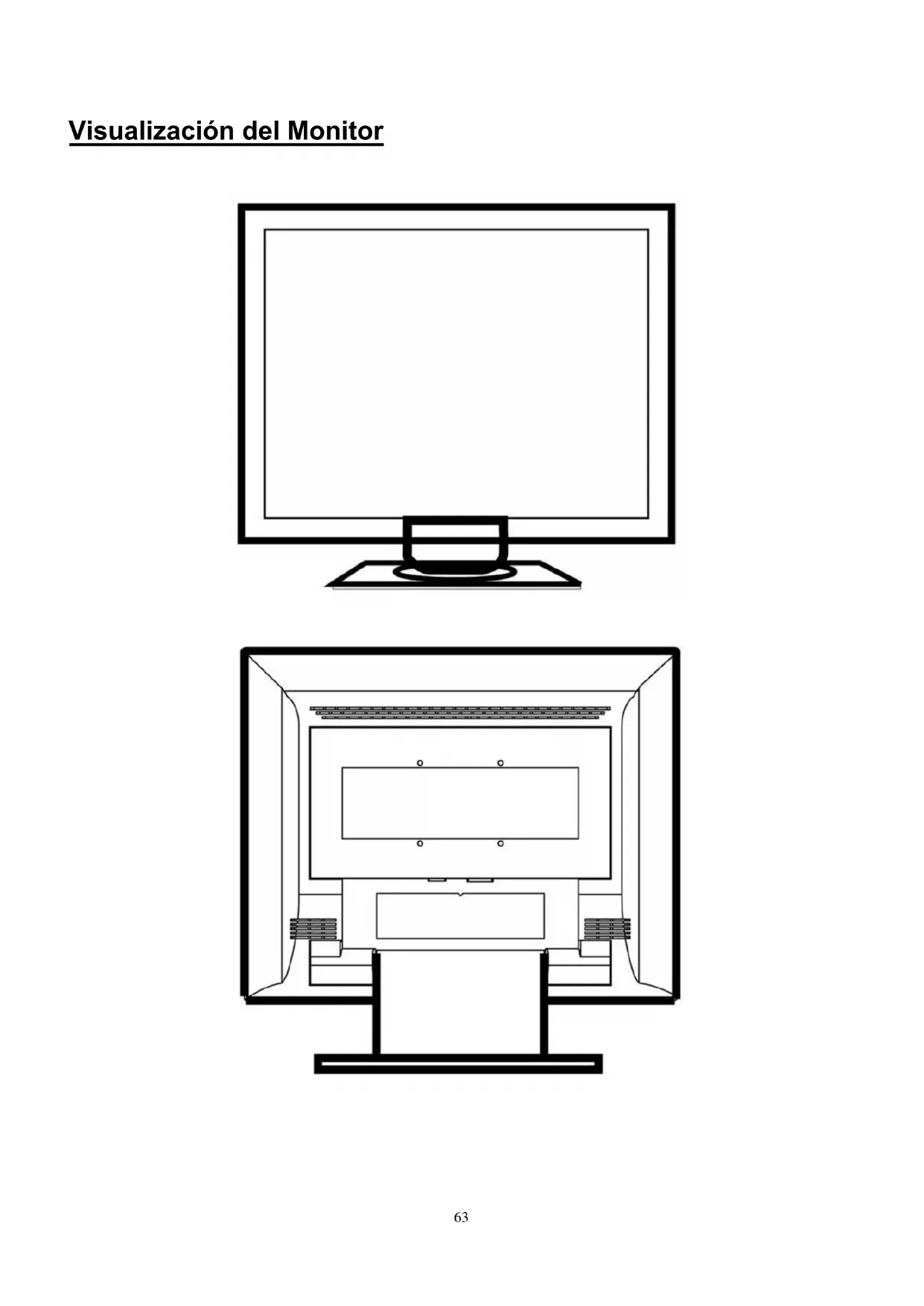

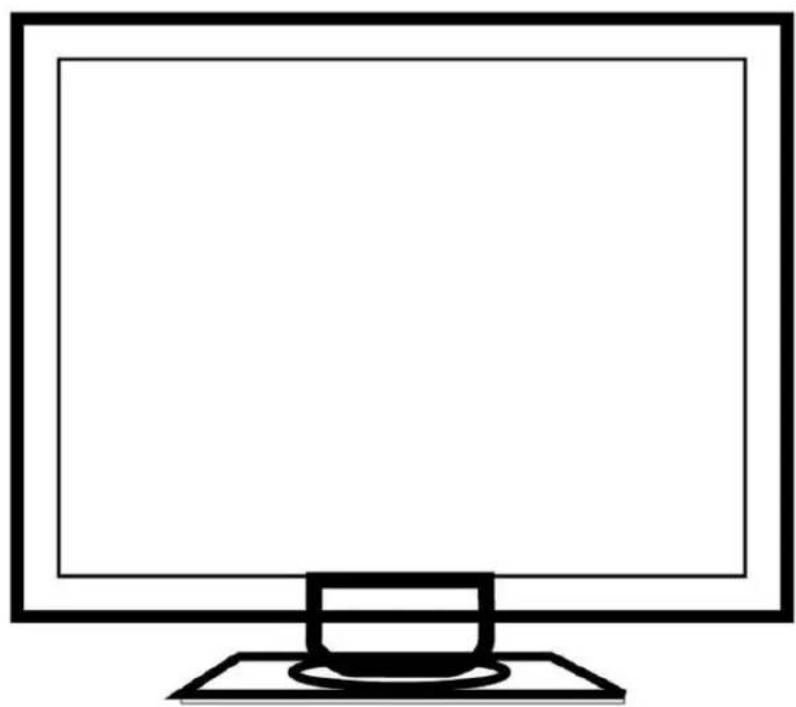

Visualización del Monitor

Nuestro monitor de LCD 17" debe contener con los siguientes artículos. Hace seguro que Ud. tiene todos preparados, en caso contrario por favor contactar con su suministrador o la tienda donde Ud. hace la compra. Por ultimo, siente libre de contactar con nosotros.

Monitor de LCD de 17” TFT

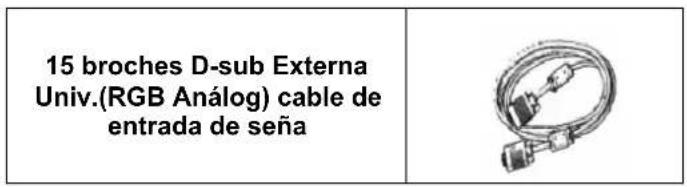

15 broches D-sub Externa Univ.(RGB Análog) cable de entrada de seña

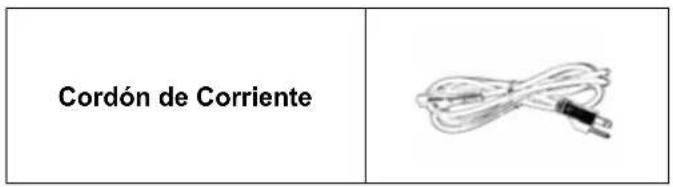

Cordón de Corriente

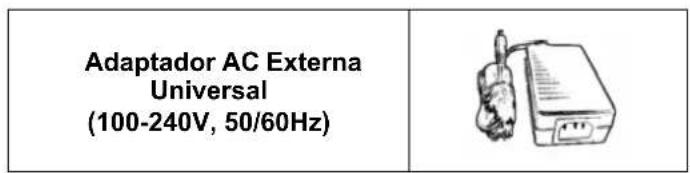

Adaptador AC Externa Universal (100-240V, 50/60Hz)

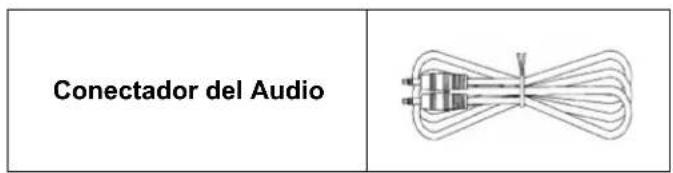

Conectador del Audio

Manual del usuario

Atención

1. Hace seguro que está apagado el sistema de energía.
2. Enchufa el cable de seña al conectador de seña detrás de PC.
3. Enchufa el cable de salida del adaptador a la toma de corriente detrás del monitor de LCD y el cordón de corriente al adaptador.
4. Conecta el cordón de corriente a la fuente de energía.
5. Enciende la computadora y el monitor.
6. Para lograr el mejor funcionamiento de cualidad, recomendamos a Ud. monta la resolución como "Modelo de Exhibición".

Instalación de Hardware

Que tenga atención con su monitor de LCD, es muy exquisitez pero fácil de quebrarse. Apagar el corriente de LCD y de PC antes de montarlo.

Sigue nuestra instalación paso por paso.

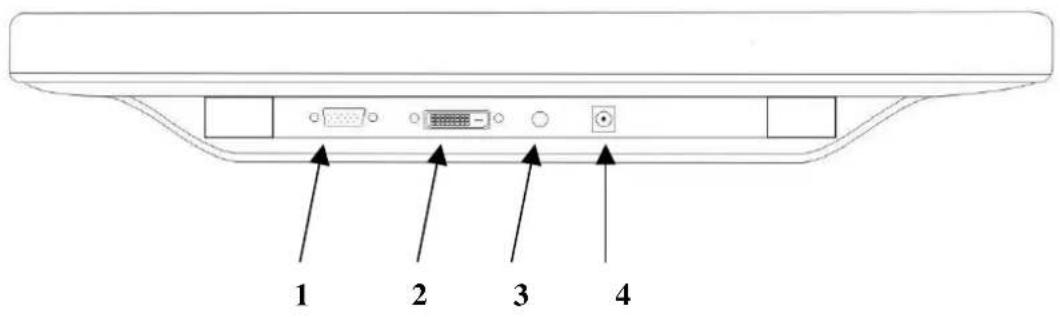

Entrada

1 2 3 4

【1】Entrada de PC: Podría ser conectado con el cable de seña de 15 broches D-sub.
【2】 Acceso de DVI : Podría ser conectado con el cabel de seña de DVI.

* Función de DVI es opcionall.

【3】Línea de Entrada : Podría ser conectado a la salida del audio de cualquier fuente de sonido.
【4】 Acceso de DC:Es para la conexión al cable de corriente.

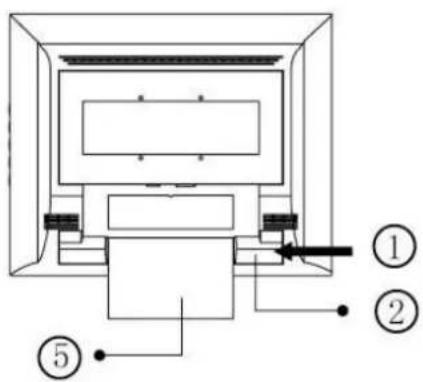

Instrucción del montaje de la pared

【1】 Empuje
[2] Cubierta De la Bisagra
【3】 Tornillo Del Pivote
【4】 Dé vuelta Y Tire De la Base
【5】 Base

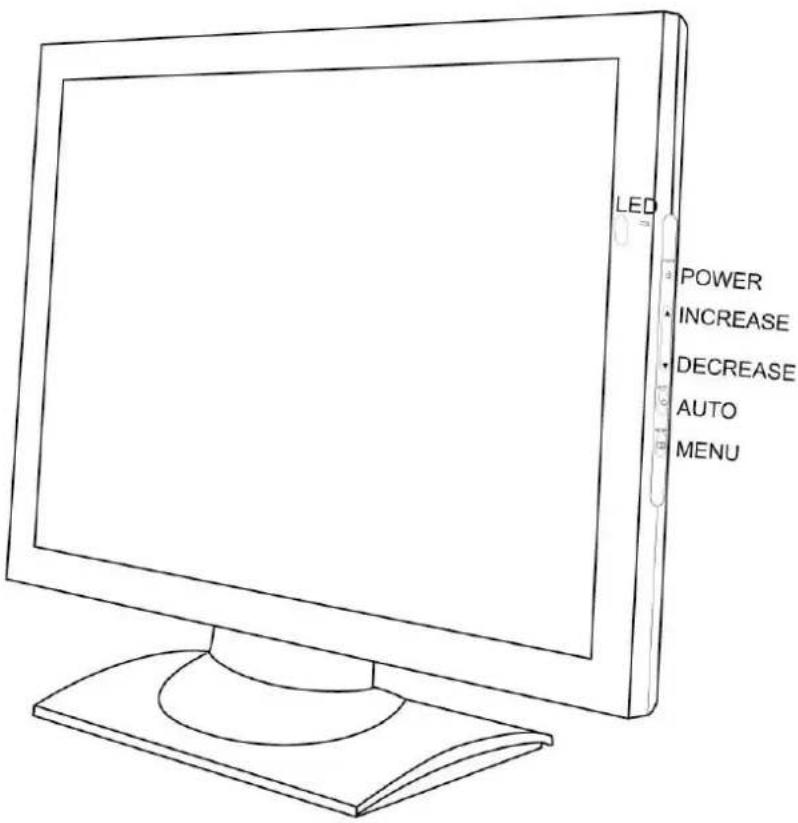

Modificación del Monitor

Menu del Control de Botón

LED POWER INCREASE DECREASE AUTO MENU

Introducción de Tecla

Energía : Encender y apagar la energía de LCD. Cuando está encendido la energía, la luz está demostrando verde, estar listo será de color de naranja.

Menu de OSD : Aprete el botón al menu de OSD, menu de modificación de derecha.

Auto tono : Auto modificación, menu de modificación de izquierda.

Reducir <->: la Caliente-llave del volumen ajusta ment. Reducir el valor de opción en el menu de OSD.

Incrementar < + >: Cambie el ambiente de funcionamiento de VGA al DVI. Incrementar el valor de opción en el menu de OSD.

Noticia de Limpieza

1. Hace limpio la pantalla suavemente.
2. Nunca, jamás, usando cualquier tipo de disolvente químico corrosivo para limpir la pantalla, se podría dañar la superficie de la pantalla.
3. Recomendamos a Ud. usando un cepillo de camello limpio o un trapo limpio, de hilas-libre para limpiar la pantalla.
4. Que no dar nada de presión directamente sobre el LCD.

Precaución

1. Que no se expone el monitor a lugar tomando sol directamente o lugar caliente.
2. Que no verterse líquido sobre el monitor.
3. Que no se intenta de abrir el monitor. Es posible lastimarse por choque elétrico. Para servicio, llama al lugar donde Ud. hace la compra.
4. Que no se usa su monitor cuando operando produtos magnéticos o electrónicos cercanos.
5. Que no se usa química dura o solvente de limpieza fuerte para limpiar la pantalla del monitor. Limpiarla con un trapo Imipio, suave aplicado con solución apacible.
6. Que no se coloque cualquier cosa sobre su monitor. Mala ventilación podría elevarse la temperatura del monitor.
7. Que no se toca directamente con sus dedos sobre la pantalla de LCD, la huella digital que contiene aceite causaría dificultad de limpiar.

Depuración

Hace seguro que su monitor está apropiamente instalado si fuera encontrado cualquier problemas del uso.

- No hay dibujo sobre la pantalla.

Revise:

1. Modelo de salvamento de energía. Apreta cualquier tecla y mueve el ratón para desactivar el modelo..
2. Conectador de broches del cable de seña. Si tuviera torcido o perdido los broches, consulta al lugar donde hiciste la compra.

- Carácter de visión muy oscura o brilla

Revise:

1. Usan el menu de OSD para modificar la brillantez.

- Para cuándo necesitaría ser modificado su monitor?

Revise:

1. Si la resolución o la velocidad de refrescar fuera cambiado.

- El Texto que aparece sobre la pantalla es confuso.

Revise:

1. Hace seguro que la resolución o la velocidad de refrescar corresponderá con el modelo de exhibición.

OSD (Exhibición sobre la Pantalla) Menu de Modelo

Selección de opción

1. Aprete el botón de OSD para entrar al menu.
2. Usando Auto Tono para la modificación izquierda.
3. Aprete otra vez el OSD para la modificación derecha.

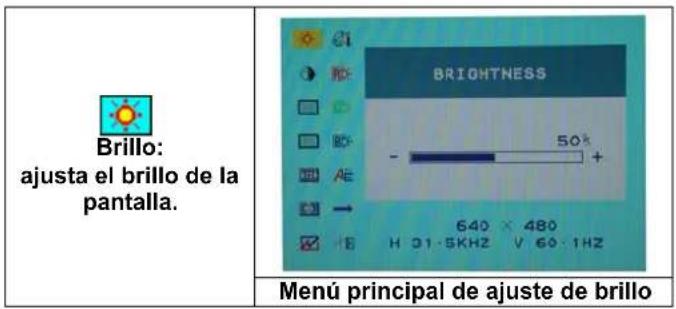

Brillo: ajusta el brillo de la pantalla. BRIGHTNESS - 50° 640 × 480 H 31·5KHZ V 60·1HZ Menú principal de ajuste de brillo

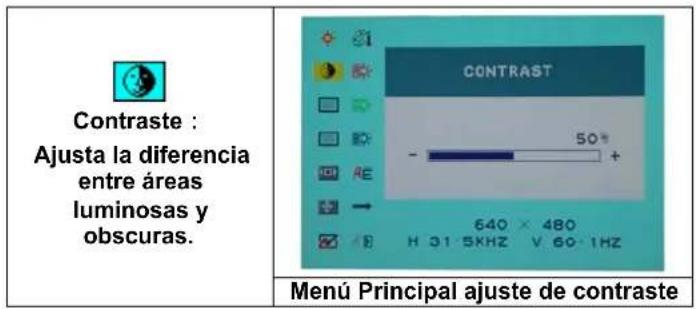

Contraste : Ajusta la diferencia entre áreas luminosas y obscuras. CONTRAST 50% - AE 640 × 480 H 31·5KHZ V 60·1HZ Menú Principal ajuste de contraste

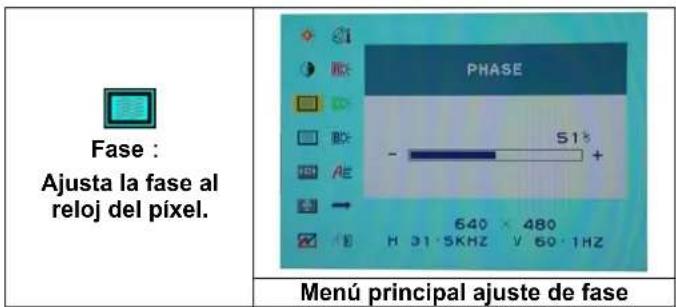

Fase : Ajusta la fase al reloj del píxel. PHASE 51% - AE 640 × 480 H 31·5KHZ V 60·1HZ Menú principal ajuste de fase

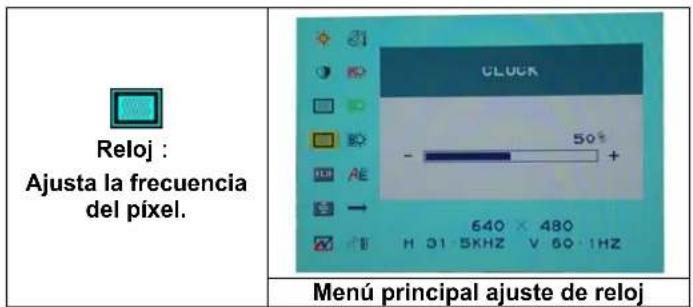

Reloj : Ajusta la frecuencia del píxel. CLOCK 50% - AE 640 × 480 H 31 5KHZ V 60 1HZ Menú principal ajuste de reloj

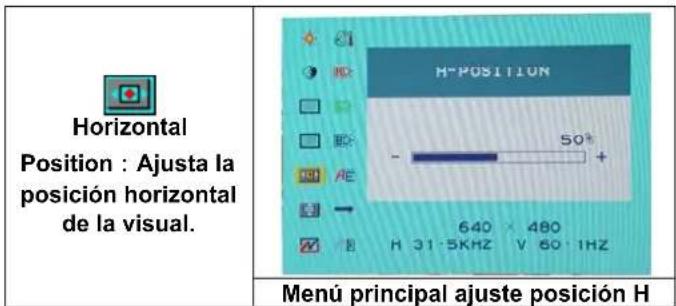

Horizontal Position : Ajusta la posición horizontal de la visual. H-POSITION 640 × 480 H 31·5KHZ V 60·1HZ Menú principal ajuste posición H

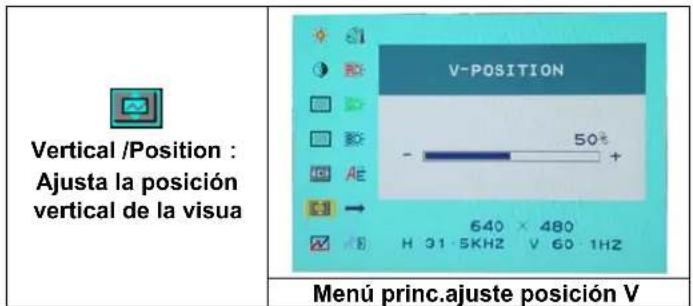

Vertical /Position : Ajusta la posición vertical de la visua V-POSITION 50° 640 × 480 H 31·5KHz V 60 1Hz Menú princ.ajuste posición V

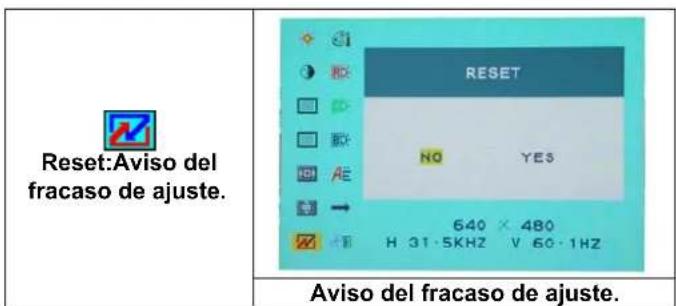

Reset: Aviso del fracaso de ajuste. Aviso del fracaso de ajuste.

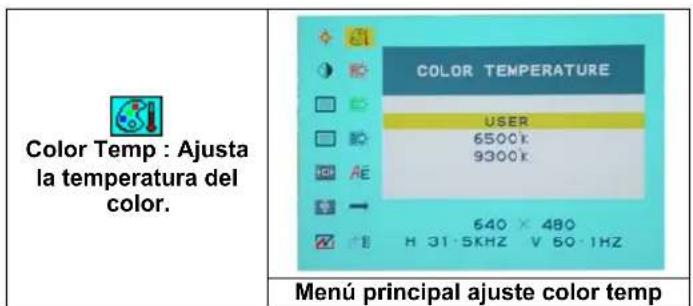

Color Temp : Ajusta la temperatura del color. COLOR TEMPERATURE USER 6500K 9300K 640 × 480 H 31·5KHZ V 60·1HZ Menú principal ajuste color temp

Language: Soporte de Language	LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO PORTUGUÉS 简体中文 NEDERLANDS 繁體中文 640 × 480 H 31·5KHZ V 60·1HZ
	Menú principal de ajuste de lenguaje

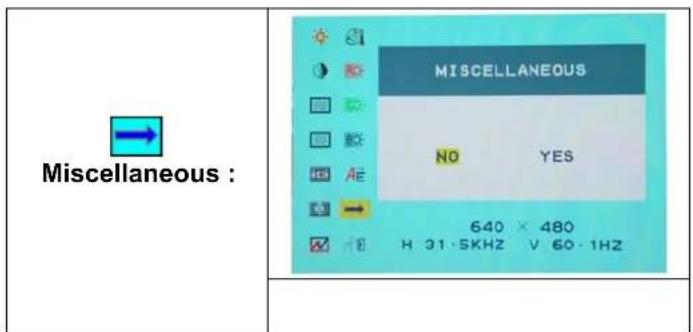

Miscellaneous : MISCELLANEOUS NO YES 640 × 480 H 31·5KHZ V 60·1HZ

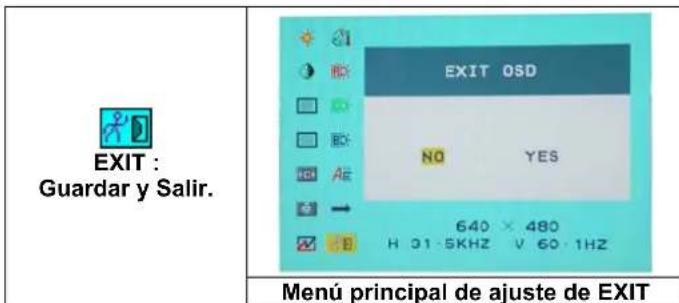

EXIT : Guardar y Salir. EXIT OSD NO YES 640 × 480 H 31·5KHZ V 60·1HZ Menú principal de ajuste de EXIT

Miscellaneous :

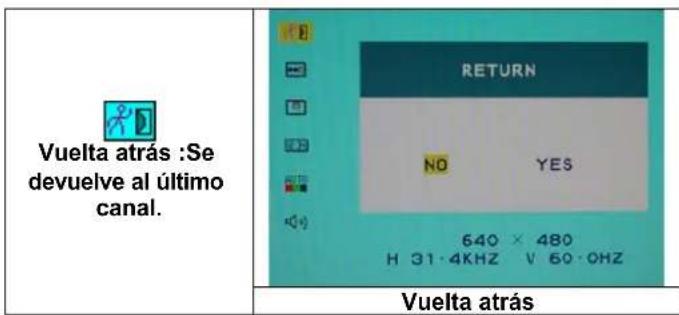

Vuelta atrás :Se devuelve al último canal. RETURN NO YES 640 × 480 H 31·4KHZ V 60·OHZ Vuelta atrás

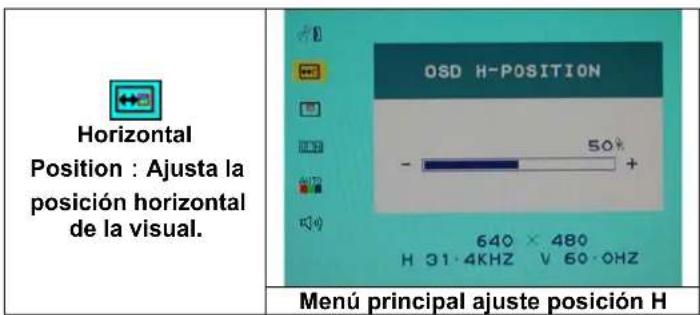

Horizontal Position : Ajusta la posición horizontal de la visual. OSD H-POSITION 50% - 640 × 480 H 31·4KHZ V 60·0HZ Menú principal ajuste posición H

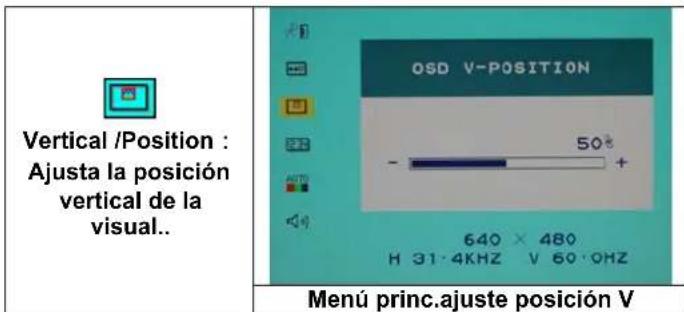

Vertical /Position : Ajusta la posición vertical de la visual.. OSD V-POSITION 50° - 640 × 480 H 31·4KHZ V 60·0HZ Menú princ.ajuste posición V

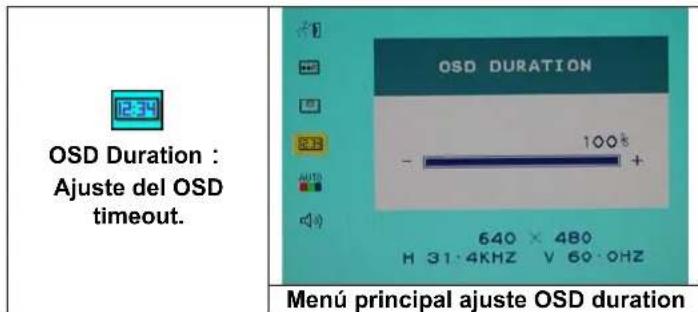

OSD Duration : Ajuste del OSD timeout. OSD DURATION - 100% + 640 × 480 H 31·4KHZ V 60·0HZ Menú principal ajuste OSD duration

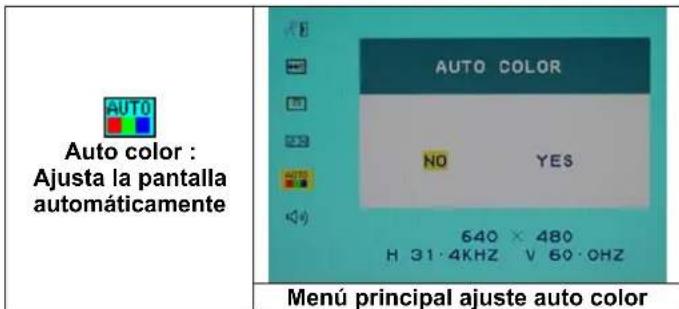

Auto color : Ajusta la pantalla automáticamente AUTO COLOR NO YES 640 × 480 H 31·4KHZ V 60·OHZ Menú principal ajuste auto color

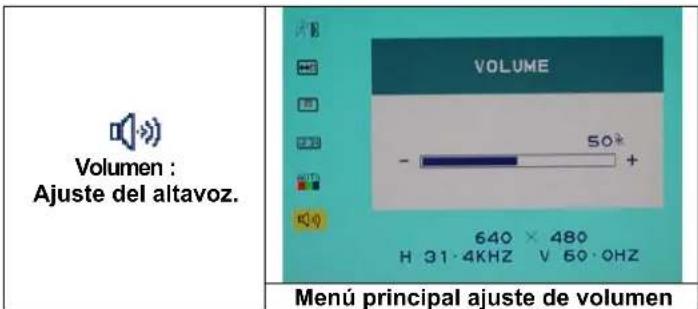

Volumen : Ajuste del altavoz. VOLUME 640 × 480 H 31·4KHZ V 60·0HZ Menú principal ajuste de volumen

Modelo de Exhibición que Entra
Resolución Frecuencia	Horizontal (KHz) Frecuencia Vertical (Hz)
640X350	31.475
640X480	31.469
640X480	37.500
720X400	31.469
800X600	37.879
800X600	46.875
1024X768	48.363
1024X768	60.023
1280X1024	63.981
1280X1024	79.976

1. Ofrecemos 10 modelos disponibles, compatible con Windows.
2. Si ocurrirá cualquier interferencia sobre su pantalla al momento de modulando su PC o OSD. Es normal.
3. Para lograr el mejor cualidad de PC, no se olvide actualizar su tarjeta de controlador. Recomendamos fuertemente a Ud. a elige el modelo listado en la tabla.
4. Otros modelos que no están listado en dicha tabla, podrían ser no soportado.
5. Ud. puede usar administración de energía sobre su computadora. Es bueno para durar la vida del producto.

Especificación

Panel de LCD Tipo	Angulo de VistaProporción de ContrasteBrillantezTiempo de Reacción(Tr+Tf)Colores de ExhibiciónResolución Max.Pixel de Tirar	Panel de LCD de 17.0 TFT Activa MatricialH:140°, V:130°500 : 1 (Típico)300 (Típico)16 ms16.7M colores (color real)1280X1024(SXGA)0.264mm(H)x0.264mm(V)
Señas de Entrada RGB	AnálogoDVI*	Nivel del Video :0.7Vp-p(75Ω)Sincronizar TTL con 75Ω interna tirar de resistoresFrequencia FH:30~80KHzF V : 5 6 ~ 7 5 HzSe suministra RGB seña digital con tipo señalado TMDS
Compatibilidad PC Mayor de 1280X1024@75Hz(No-interlazado)
Connectador	RGB AnálogoDVI*EaudioEnergía	D-sub 15-brochesDVI-D*Toma de corriente de teléfono estéreo12V/DC Toma de corriente de energía
Energía	VoltajeConsumoModelo de reservación deenergía	100-240V, 50/60Hz(universal)Adaptador de AC víaexternalActivo < 48Watt MaxEn espera < 3Watt
Altavoz Interna 2Wx2(Estéreo)
Interfaz del Usuario Indicador de LED Activo		- AzulApagado - Flash AzulEn espera - Apagado
Condición operative TemperaturaHumedad de Aire		5°C~40°C20% ~ 80% R.H.
Dimensiones(WxHxD) Físico		400mm(W) x 390mm(H) x 155mm(D)
Peso Neto	3.3 Kg
DDC		DDC1/DDC2B Obediente
Administración de Energía	VESA DPMS, EPA Estrella de	Energía
Regulación(Certificaciones)	CE, FCC, TUV, BSMI

* Función de DVI es opcional.
