MANUAL DE UTILIZADOR L1531W DGM

Aviso 45
Informacao de seguranca. 45
Precaucao 45
Contudo do pacote 45
Instalacao do hardware. 46
Botoes de controlo 46
Modo do menu OSD (On-Screen Display). 47
Localizador e Reparador de Defeitos 48
Tempo apoioado 48
Especifica. 49

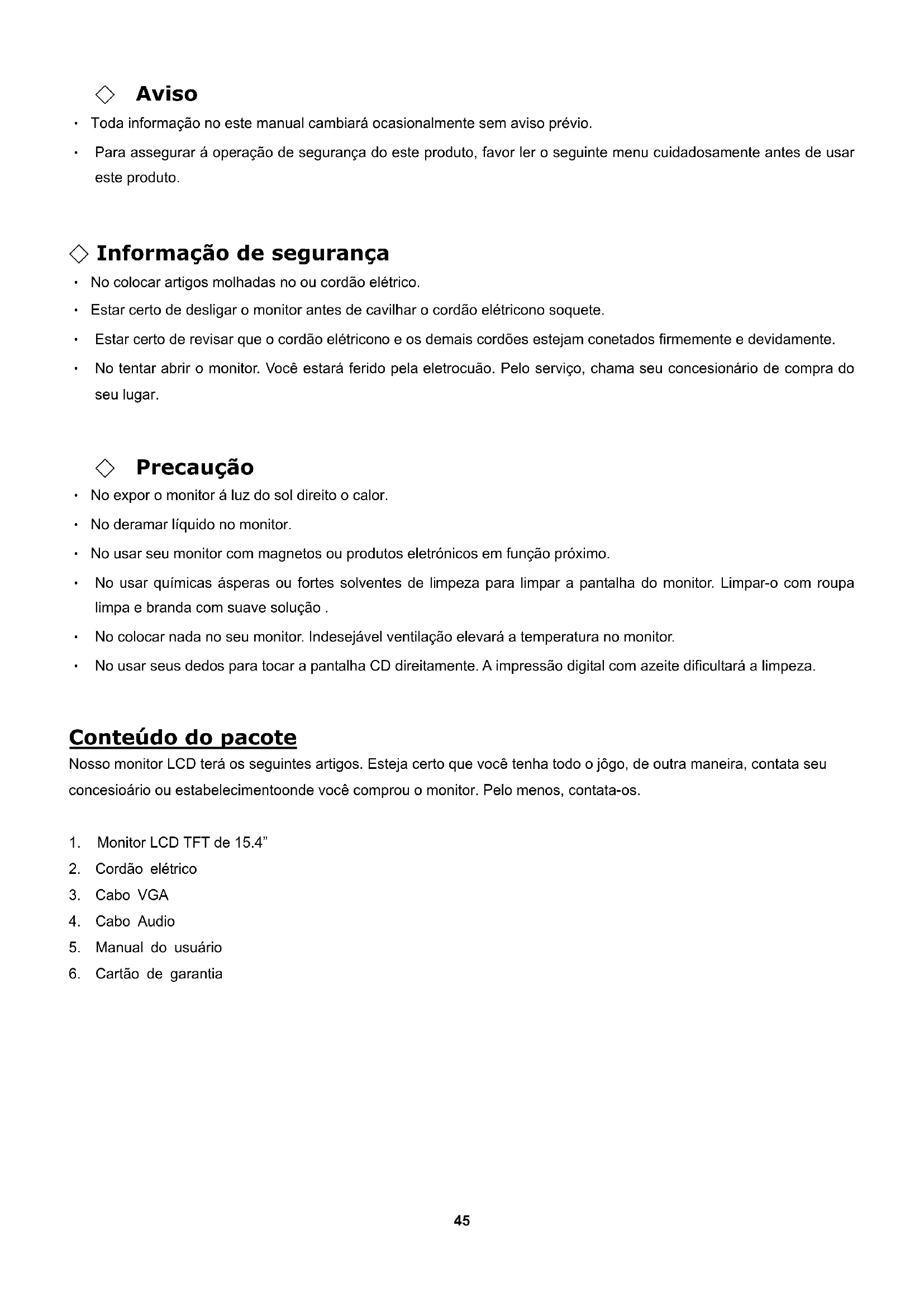

Aviso

• Toda informação no este manual cambiará occasionalmente sem avis prévio.
• Para assegurar a operação de segurança do este produto, favor ler o其次是 menu@cuidadosamente antes de usar este produto.

Informação de segurança

• No colocar artigos molhadas no ou cordãoétrico.
• Estar的概率 de desligar o monitor antes de cavilhar o cordão eletricono soquete.
• Estar certo de revisar que o cordão eletricono e os demais cordões esteyam conetados firmamente e devidamente.
• No tentarAbrir o monitor. Voce estara ferido pela eletrocuao.Pelo service, chama seu concesionario de compradoo seu lugar.

Precação

• No expo o monitor á luz do sol direito o calor.
• No deramar liquido no monitor.
• No usar seu monitor com magnetos ou produits eletrónicos em funcção(PRXSIMO).
• No usar químicas asperas ou fortes solventes de limpeza para limpar a pantalha do monitor. Limpar-o com roupa limpa e branda com suave SOLUTION.
• No colocar nada no seu monitor. Indesejavel ventilacao elevar a temperatura no monitor.
  No usar seu sdedos para tocar a pantalha CD direitamente.A impressao digital com azeite dificulara a limpeza.

Contudo do pacote

Nosso monitor LCD tera os seguines artigos. Esteja ceto que você tenha todo o jogo, de outra maneira, contata seu concesioario ou estabelecimentoonde você comprou o monitor. Pelo menos, contata-os.

1. Monitor LCD TFT de 15.4"
2. Cordao elétrico
3. Cabo VGA
4. Cabo Audio
5. Manual do usuario
6. Cartão de garantia

Instalacao do hardware

Tenha cuidado com o seu monitor LCD, é muito exquisito empero vulneravel. Desliga o LCD e o PC antes de instalar-o. Siga minha instalacao passo a passo.

Input

AC Input: Para a conexão do caboétrico.

Porto VGA: Para a conexão com o cabo de sinal D-Sub de 15 pinos.

Audio In: Para a conexão com o o conector audio-out da PC da fonte de som.

Botoes de controlo

Há 5 teclas para a instalação do monitor pelo usuario, incluindo "Ajustamento Auto", "Menu OSD ", "Energia Elétrica", "Ajustamento <->", "Ajustamento <++)". As seguições descrições formam a introdução as teclas.

Ajustamento auto (Funcao)--

A Funcao do Botao SeLECTIONar: Com este botao você seleciona as funcoes de controlo arrivaba no OSD.

Tecla quente: Oprimir este botão para aplicar a programação do monitor em forma automatística.

Menu (Funcao)--

M Funcao Botao selecionar: Com este botao você seleciona as funcoes de controlo no OSD.

Tecla quente: Oprimir este botão para ter um surgido menu OSD.

• Ajustamento < -> : Reduzir do valor de opção no menu OSD.
• Ajustamento < + > : Aumentar do valor de opcao no menu OSD.

Modo do menu OSD (On-Screen Display)

1.Favor ajustar o volume do seu alta falante com o icono de controlo de volume do alto falante do seu PC.
2.Favor notar que o som continua quando seu monitor está desligado. Para desligar, favor desligar seu PC ou por o icono de controle do volume do alto falante em mudo.
3. Pressionar o botao OSD para ter acesso no menu e pressiionar o botao Aumentar/Reduzir para ajustamente.

BRIGHTNESS

CONTRAST

PHASE

CLOCK

H-POSITION

V-POSITION

RESET

COLOR TEMPERATURE

RED

GREEN

BLUE

LANGUAGE

MISCELLANEOUS

EXIT OSD

Ajustamento de brilho da imagem.

Ajustamento de contraste entre as areas escura e clara.

Ajustamento de frequência de PLL.

Ajustamento de posicao horizontal da imagem.

Ajustamento de posicao vertical da imagem.

Chamar a programação de falta.

Ajustamento do cor de temperatura.

Ajustamento do cor vermelho de temperatura.

Ajustamento do cor verde de temperatura.

Selecionar pantalha de idioma do menu OSD.

Ajustamento de posicao vertical da imagem.

Não para sair do menu. Sim para menu de abaixo d menu misceaneo.

Gravar e sair.

MISCELÁNEO

RETURN

OSD H-POSITION

OSD V-POSITION

OSD DURATION

AUTO COLOR

Tornar ao menu principal.

Ajustamento de posicao horizontal do menu OSD.

Ajustamento de posicao vertical do menu OSD.

Ajustamento do tempo do menu OSD.

Ajustamento automatico de cor.

Localizadora e Reparador de Defeitos

Esteja的概率 que o seu monitor está bem instalado se você é muitohappy no uso de algo.

Nao ha imagem na pantalha.

Revisar:

1. Modelo de salvamento de energia. Pressionarrial qualquer teclae mover o mouse para desmobilizar o modo.

2. Pinos do conector do cabo de sinal. Se está torcidos ou faltam pinos, consulte ao seu lugar de comprar.

3. Caracteres muitos escuros ou claros

Revisar: Usar o Menu OSD para ajustar Brilho.

'Quando seu monitor sera austado?

Revisar: Se a resolution de frequência está enviada.

Texto não claro na pantalha.

Revisar: EstejaCERTOquea resolucaooutasa defrescargumprecomoMododeExibicao.

TempoAPOIADO

Modo de Exibicao
Resolucao	Frequencia escandir vertical (Hz)	Frequencia escandir horizontal (KHz)
640x480	59.94
800x600	56.25
800x600	60.32
1024x768	60.00
1280x800	59.81

31.4

35.1

37.8.

48.36

49.70

Especificação

Painel LCD	Tipo Angulo de visão Razão de Contraste Brilho Tempo de Resposta(Tr+Tf) Exibicao de Cores Resolução Max. Pixel Pitch	15.4" TFT Active Matrix LCD Display H:130°, V:100° 600:1 (Tipico) 220 cd/m² (Tipico) 28 ms 262K colors(Cor real) 1280X800(WXGA) 0.2588mm(H)x0.2588mm(V)
Sinais input	VGA VGA compatível análo	go RGB Composto sync apoiado
Compatibilidade	PC	Até 1280×800@60Hz (Não-entreface)
Conector	VGA Audio Energiaétrica	D-sub 15-pinos Jaque de Fone Stereo Input A/C
Energiaétrica	Voltagem Consumo Modo de economia de energiaétrica	Incorporada fonte universal de energiaétrica: 100-240 VAC, 50/60 Hz Ativo < 24 Watt Max. Standby < 2 Watt
Alto falante Internal		Alto falante × 2
Entreface Usuário	Indicador LED Ativo	- Verde Standby - Laranja
Condição de operação	Temperatura Umidade	Operação: 5°C a 40°C 20% ~ 80% R.H.
Dimensões	Físicas	357 mm(A) × 324 mm(A) × 170 mm(F)
Peso neto		2.2 Kg
DDC		DDC2B
Administração da energiaétrica		VESA DPMS
Regulamento (Certificações)	UL/CUL, FCC, CE
