GEBRUIKSAANWIJZING L1718 DGM

Zicht van de monitor....87

Ontpakken 88

Waarschuwing 88

Hardware installatie....89

Hardware installatie stap per stap....90-91

Menu controle knop....92

Toets inleiding....92

Schoonmaakopmerkingen.... 93

Voorzorgsmaatregelen.... 93

Problemen oplossen 93

OSD (Op-scherm weergave) menu modus....94-95

Weergave modus 96

Specificatie 97

Alle Informatie in deze handleiding kan veranderd worden zonder voorafgaande verwittiging

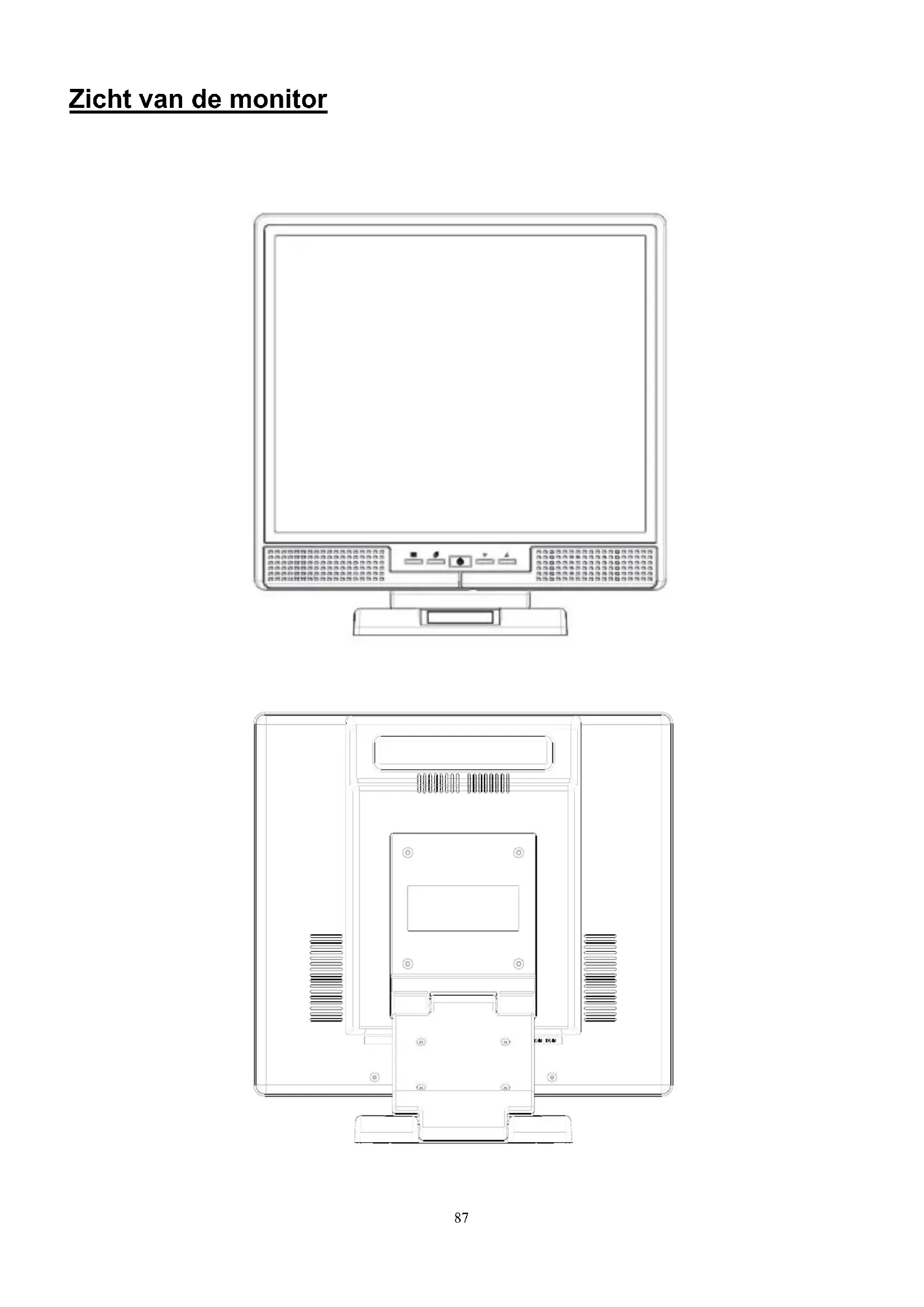

Zicht van de monitor

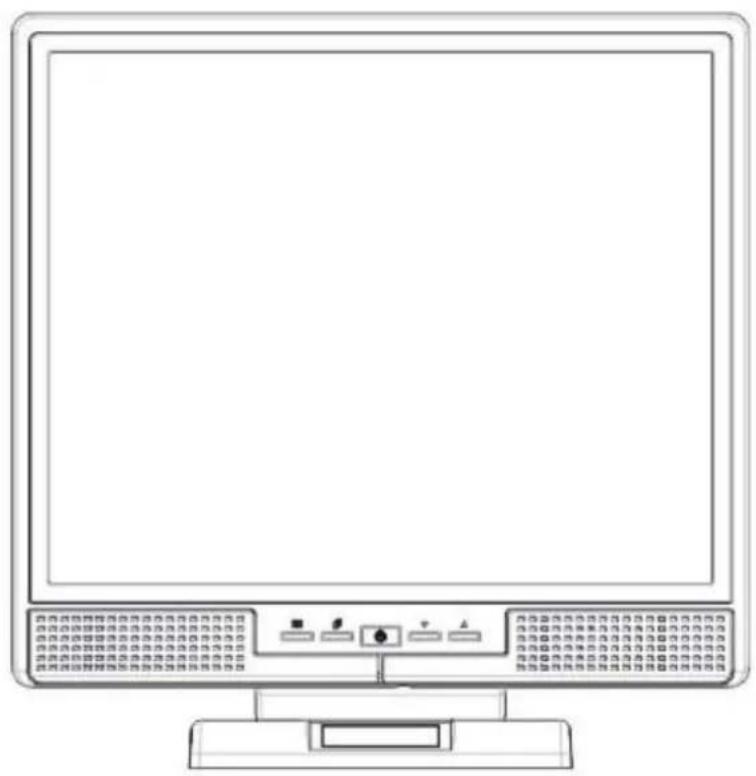

Onze 17" LCD monitor bevat deze volgende items. Vergewis er uzelf van dat al deze klaarstaan, zo niet neem dan contact op met uw verkoper of met de plaats van aankoop. Tenslotte, aarzel niet om ons te contacteren

17” TFT LCD monitor

Externe Univ15 pin D-sub (RGB analoog) input signaal kabel

Stroomsnoer

Uiterlijke Universele AC Adapter(100-240V, 50/60Hz)

Gehoor verbinder :Stereofoon contactbus

Gebruikers handleiding

Snelle opstartgids

* DVI snoer

* DVI functie is optioneel.

Waarschuwing

1. Vergewis er uzelf van dat de systeemstroom afstaat.
2. Steek de signaalkabel in op de signaalverbinder op de achterkant van de computer.
3. Steek de adapter output kabel in op het steekcontact aan de achterkant van de LCD monitor en het stroomsnoer naar de adapter.
4. Verbind het stroomsnoer met de stroombron.
5. Zet de computer en de monitor aan.
6. Voor de best mogelijke beeldkwaliteit en uitvoering, stellen we voor dat u de resolutiebasis instelt van de weergave modus.

Hardware installatie

Wees voorzichtig met uw LCD monitor, het is erg gevoelig en het geraakt gemakkelijk stuk. Schakel de stroom van de LCD en de stroom van de computer uit vooraleer u het instelt. Volg onze installatie stap per stap.

Input

VGA Versie

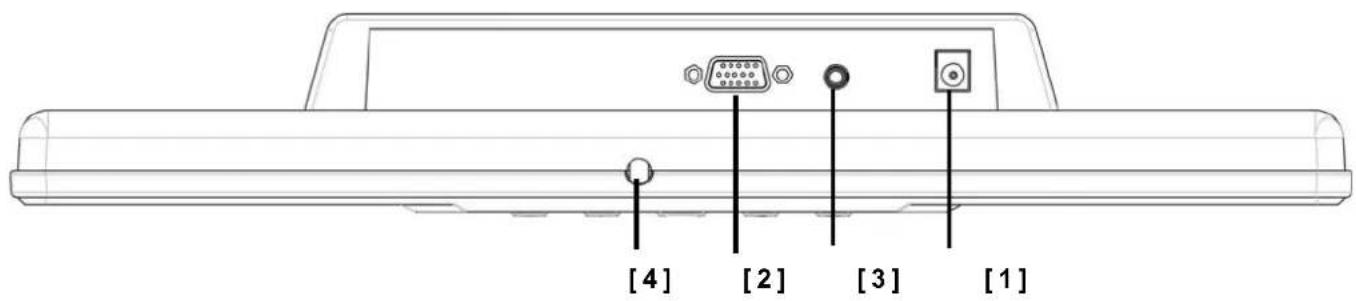

【1】DC Poort : Dit is om de stroomkabel te verbinden.
【2】PC In : Dit kan verbonden worden met de D-Sub 15 pin signaal kabel.
【3】 LINE In : dit kan verbonden worden met de gehoor-uit verbinder van eender welke bron.
【4】Oortelefoon contactbus : Dit is om de oortelefoon te verbinden.

VGA en DVI Versie

[1] [4] [2] [5] [3]

【1】DC Poort : Dit is om de stroomkabel te verbinden.
【2】PC In : Dit kan verbonden worden met de D-Sub 15 pin signaal kabel.
【3】LINE In : dit kan verbonden worden met de gehoor-uit verbinder van eender welke bron
【4】Oortelefoon contactbus : Dit is om de oortelefoon te verbinden.
【5】DVI Poort : Dit kan verbonden worden met de DVI signaal kabel.

* DVI functie is optioneel.

Hardware installatie stap per stap (VGA Versie)

1. Zet uw LCD tegengesteld voorzichtig waar u alle verbindingspoorten kunt zien.

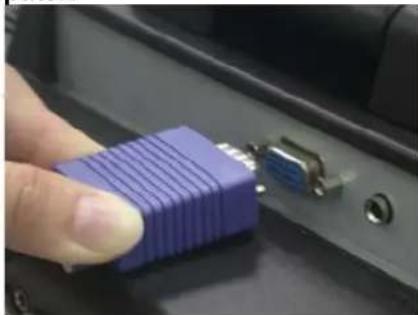

2. Steek de signaal kabel in zoals de RGB analoog met zijn eigen poort, en de andere kant verbindt met de computer.

1. Steek de geluidsverbinder in zijn eigen poort, en de andere kant verbindt met de computerlijn uit.

1. Steek de DC kabel in zijn eigen poort.De andere kant verbindt met het steekcontact, schakel de stroom aan.

1. Gefeliciteerd, u bent klaar. Nu kunt u genieten van een zeer goede uitvoering.

Hardware installatie stap per stap (VGA en DVI Versie)

1. Zet uw LCD tegengesteld voorzichtig waar u alle verbindingspoorten kunt zien.

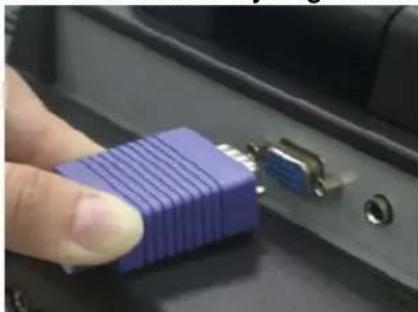

2. Steek de signaal kabel in zoals de RGB analoog met zijn eigen poort, en de andere kant verbindt met de computer.

1. Steek de geluidsverbinder in zijn eigen poort, en de andere kant verbindt met de computerlijn uit.

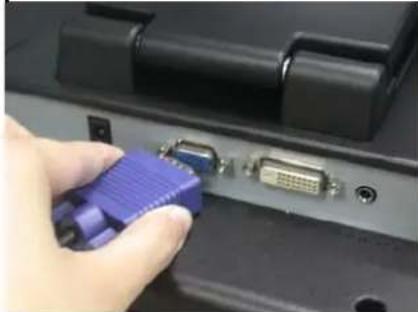

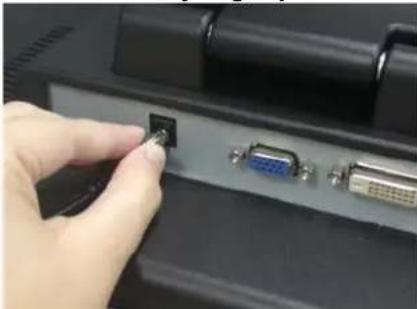

1. Voeg de DVI kabel naar zijn eigen haven en de andere zijde aansluit aan computerlijn uit in.

1. Steek de DC kabel in zijn eigen poort. De andere kant verbindt met het steekcontact, schakel de stroom aan.

1. Gefeliciteerd, u bent klaar. Nu kunt u genieten van een zeer goede uitvoering.

Menu controle knop

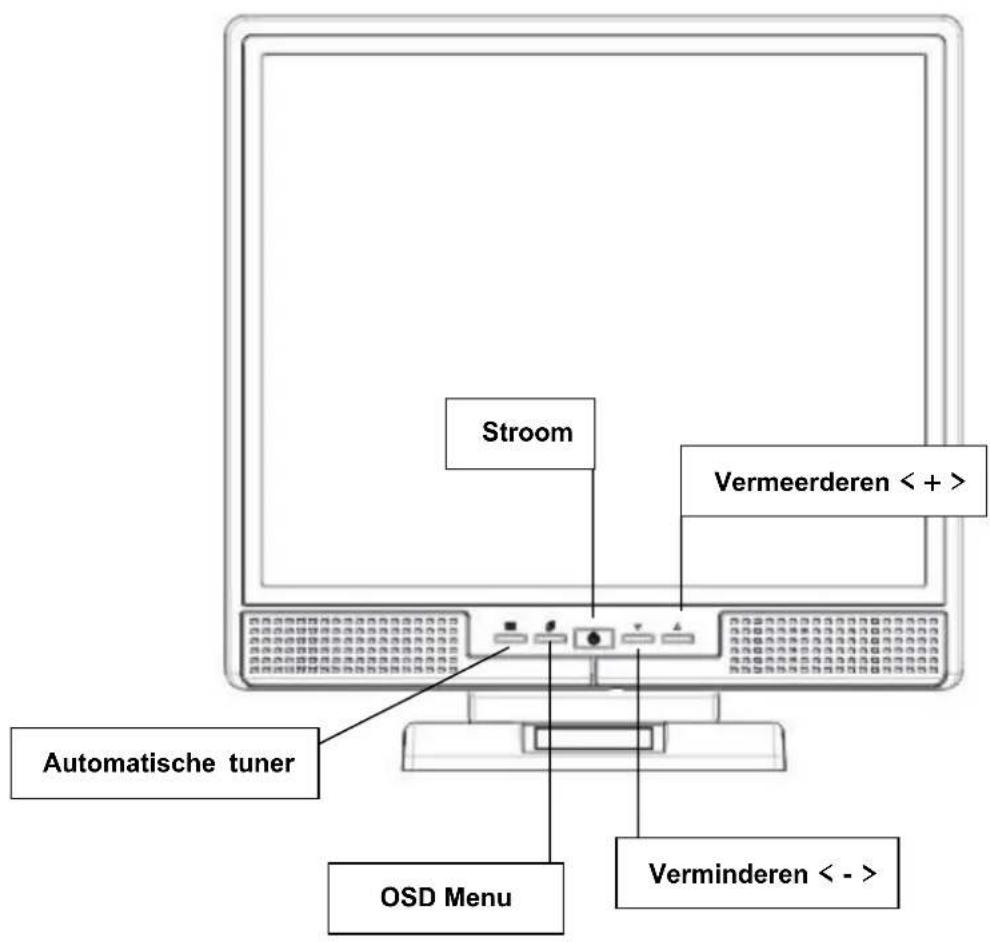

Stroom Vermeerderen < + > Automatische tuner OSD Menu Verminderen < - >

Toets inleiding

Stroom : Schakel de stroom van de LCD aan en uit. Wanneer de stroom aanstaat standby zal oranje zijn.

OSD menu: druk de knop naar het OSD menu, menu rechtse aanpassing.

Automatische tuner: Automatisch aanpassen, menu linkse aanpassing.

Verminderen < - >: De optie waarde in het OSD menu verminderen.

Vermeerderen < + >: Schakel van DVI bediende omgeving naar RGB.De optie waarde in het OSD menu vermeerderen.

Schoonmaakopmerkingen

1. Wees voorzichtig met scherm schoon te maken.
2. Gebruik nooit een roestwerend chemisch product om het scherm schoon te maken. Het zou het schermoppervlak kunnen beschadigen.
3. We stellen voor dat u een schone kamelen haarborstel gebruikt of een zachte, schone, lint-vrije doek om scherm af te vegen.
4. Druk nooit of raak het LCD niet aan.

Voorzorgsmaatregelen

1. Stel de monitor niet bloot aan direct zonnelicht of aan hitte.
2. Mors geen vloeistof op de monitor.
3. Probeer de monitor niet te openen. U zou door een elektrische shock gewond kunnen raken. Voor dienst, bel naar uw plaats van aankoop.
4. Gebruik uw monitor niet wanneer magneten of elektronische produkten in de buurt worden gebruikt.
5. Gebruik geen harde chemische of sterke schoonmaakprodukten om het scherm van de monitor schoon te maken. Droog het af met een mooie, zachte doeken met een milde oplossing erop.
6. Plaats niets op de monitor. Slechte ventilatie kan misschien de temperatuur in de monitor laten oplopen.
7. Gebruik uw vingers niet om het LCD scherm direct aan te raken. Vingerafdrukken, die olie bevatten, kunnen maar moeilijk afgeveegd worden.

Problemen oplossen

Vergewis er uzelf van dat de monitor naar behoren is geinstalleerd. Indien u enige problemen zou tegenkomen wanneer u dit product gebruikt.

' Er is geen beeld op het scherm.

Ga na:

1. Stroom besparings modus. Druk op eender welke toets en beweeg de muis om de modus uit te schakelen.
2. Signaal kabel connector pinnen. Indien ze gebogen zijn of er ontbreken enkele pinnen, neem dan contact op met uw plaats van aankoop.

* De karakters lijken te donker of te licht.

Ga na:

1. Gebruik het OSD menu om de helderheid aan te passen.

* Wanneer zal uw monitor aangepast zijn?

Ga na:

1. Indien de resolutie van de frequentie werd veranderd.

. De teksten, die op het scherm verschijnt is onduidelijk.

G a na:

1. Vergewis er uzelf van dat de resolutie of het vernieuw tempo overeenstemmen met de weergave modus.

OSD (Op scherm weergave) menu modus computer

Optie selecteer

1. Druk op de OSD knop om het menu binnen te gaan.
2. Gebruik de automatische tuner voor een linkse aanpassing.
3. Druk opnieuw op OSD voor een rechtse aanpassing.

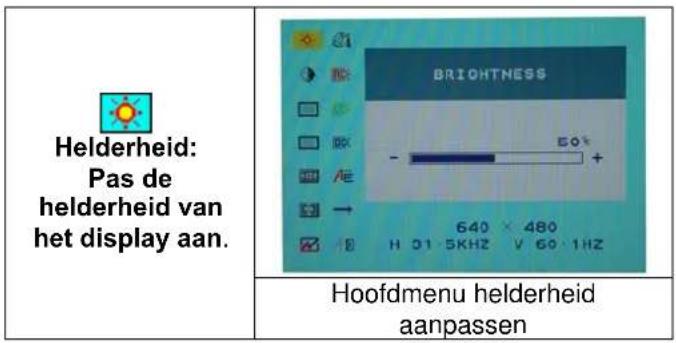

Helderheid: Pas de helderheid van het display aan. BRIGHTNESS 60° - → E 640 × 480 H 01 5KHZ V 60 1HZ Hoofdmenu helderheid aanpassen

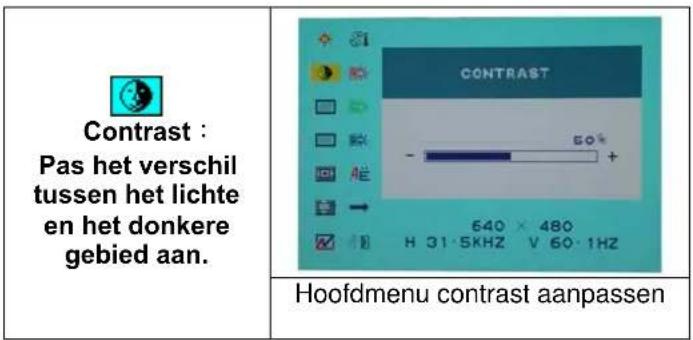

Contrast : Pas het verschil tussen het lichte en het donkere gebied aan. CONTRAST 640 × 480 H 31·5KHZ V 60·1HZ Hoofdmenu contrast aanpassen

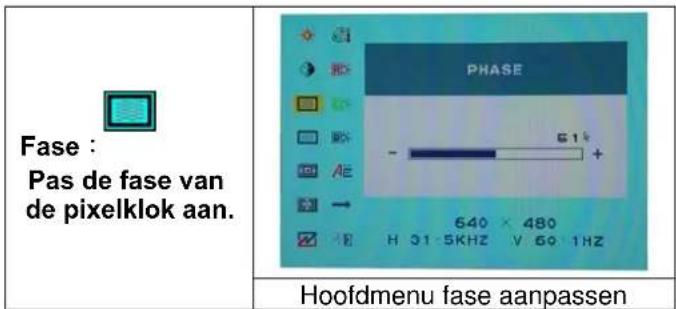

Fase : Pas de fase van de pixelklok aan. PHASE 61k - AE 640 × 480 H 31 5KHZ V 60 1HZ Hoofdmenu fase aanpassen

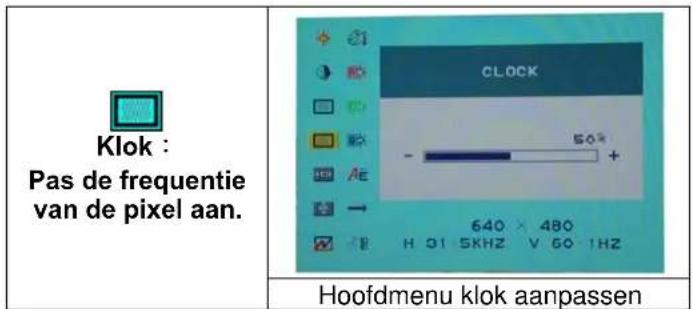

Klok : Pas de frequentie van de pixel aan. CLOCK 50° - Ae 640 × 480 H 01 5KHZ V 60 1HZ Hoofdmenu klok aanpassen

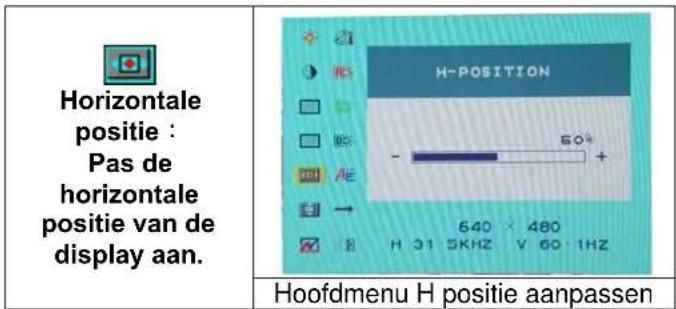

Horizontale positie : Pas de horizontale positie van de display aan. H-POSITION 640 × 480 H 31 5KHZ V 60 1HZ Hoofdmenu H positie aanpassen

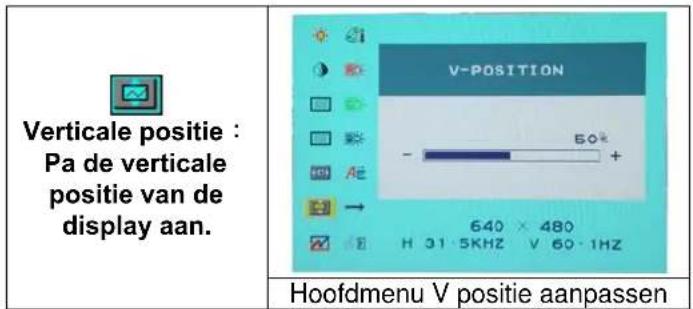

Verticale positie : Pa de verticale positie van de display aan. V-POSITION 60° - → 640 × 480 H 31·5KHZ V 60·1HZ Hoofdmenu V positie aanpassen

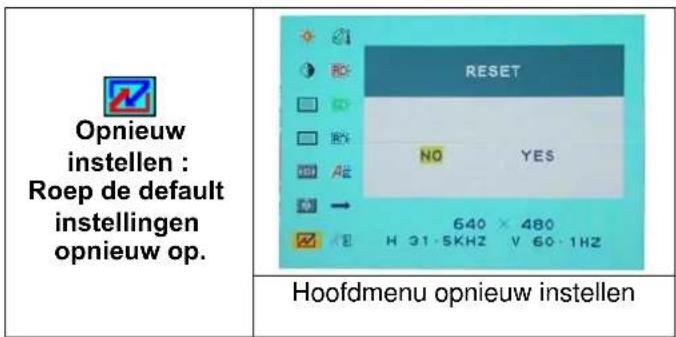

Opnieuw instellen : Roep de default instellingen opnieuw op. HOofdmenu opnieuw instellen

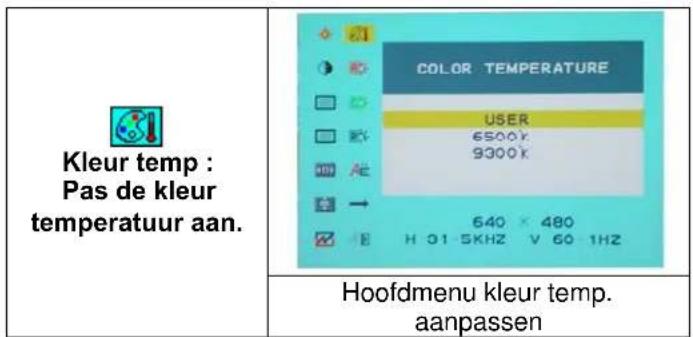

Kleur temp : Pas de kleur temperatuur aan. COLOR TEMPERATURE USER 6500K 9300K Hoofdmenu kleur temp. aanpassen

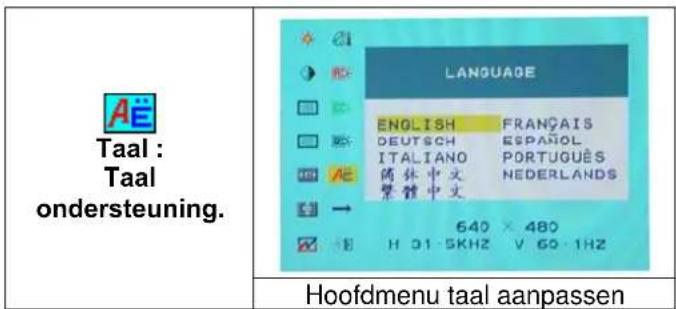

Taal : Taal ondersteuning. LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO PORTUGUÈS 簡体中文 NEDERLANDS 華體中文 640 × 480 H 01·5KHZ V 60·1HZ Hoofdmenu taal aanpassen

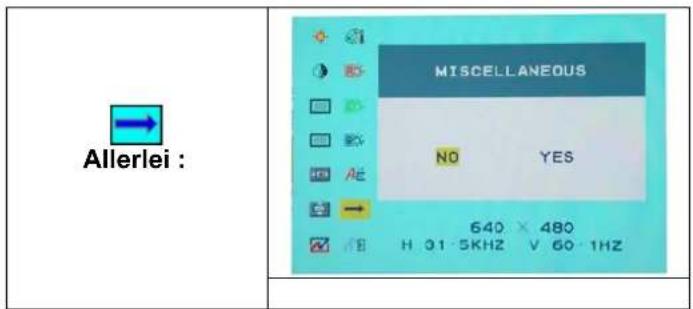

Allerlei : MISCELLANEOUS NO YES 640 × 480 H 31·5KHZ V 60·1HZ

EXIT :

Opslaan en afsluiten.

EXIT OSD NO YES 640 × 480 H 31·5KHZ V 60·1HZ

Hoofdmenu EXIT aanpassen

Allerlei

Terugkeren : Terugkeren naar het hoofdmenu.

RETURN NO YES 640 × 480 H 31 4KHZ V 60 0HZ

Terugkeren

Pas de horizontale positie van de OSD aan.

OSD H-POSITION - 50h 640 × 480 H 31·4KHZ V 60·0HZ

OSD H positie aanpassen

Verticale positie :

Pas de verticale positie van de OSD aan.

OSD V-POSITION 50% - 640 × 480 H 31 4KHZ V 60·0HZ

OSD V positie aanpassen

OSD duur :

De timing van het oSD menu aanpassen.

OSD DURATION - 100% + 640 × 480 H 31·4KHZ V 60·0HZ

OSD duur aanpassen

De kleur automatisch aanpassen.

AUTO COLOR NO YES 640 × 480 H 31.4KHZ V 60.0HZ

Automatisch kleur aanpassen

Volume :

De luidspreker aanpassen.

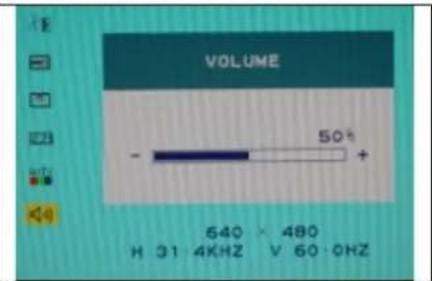

VOLUME 50% - 640 × 480 H 31 4KHZ V 60·0HZ

Menu volume aanpassen

Inkomende weergave modus
Resolutie	Horizontale	frequentie	(KHz)
640X350	31.475		70.100
640X480	31.469		59.940
640X480	37.500		75.000
720X400	31.469		70.087
800X600	37.879		60.317
800X600	46.875		75.000
1024X768	48.363		60.004
1024X768	60.023		75.029
1280X1024	63.981		60.020
1280X1024	79.976		75.024

Vertica

1. We bieden u 10 beschikbare compatibele modussen met Windows aan.
2. Indien er enige stoornissen optreden op uw scherm of op uw computer terwijl u moduleert. Dit is normal.
3. Om de best mogelijke kwaliteit te bekomen, denk eraan om het besturingssyteem van uw videokaart te upgraden. We raden u sterk aan dat u een modus kiest, die in de tabel wordt weergegeven.
4. Een modus, die niet wordt weergegeven in de bovenstaande tabel, kan misschien niet ondersteund worden.
5. U zou het stroombeheer op uw computer kunnen gebruiken. Het is goed voor een langere levensduur van het produkt.

Specificatie

LCD Paneel Type	KijkhoekContrast verhoudingHelderheidReageertijd (Tr+Tf)Weergave kleurenMax resolutiePixel grootte	17.0" TFT Actieve matrix LCD displayH:140°, V:140°500 : 1 (Typisch)300 cd/m2 (Typisch)12 ms16.7M kleuren (Echte kleur)1280X1024(SXGA)0.264mm(H)x0.264mm(V)
Input signalen RGB analog	DVI*	Video niveau:0.7Vp-p(75Ω)Sync TTL met 75Ω interne optrekweerstandenFrequentie FH:30~79KHzF V:56~75 HzOndersteunt digitaal RGB signaal met TMDS signaleer type
Compatibiliteit	Computer	Tot 1280X1024@75Hz toe (niet-opengewerkt)
Verbinder RGB analog	GehoorStroom	D-sub 15-pinnenStereofoon contactbus, RCA-contactbus (L/R)12V/DC Stroom contactbus
Stroom Voltage	VerbruikStroombesparingsmodus	100-240V, 50/60Hz (universeel) via externe AC adapterActieve < 48 Watt MaxStandby < 3 Watt
Interne luidspreker		2Wx2(Stereo)
Gebruiker interface	LED aanwijzer	Actieve - GroenStandby - OranjeUit - uitgeschakeld
Bedieningsvoorwaarden	Temperatuurluchtovchtigheid	5°C~40°C20% ~ 80% R.H.
Afmetingen(W x H x D)	Fysisch	377.8 mm(W) x 385.9 mm(H) x 53.5 mm(D)
Netto gewicht		4.0 Kg
DDC		DDC1/DDC2B overeenstemmend
Stroombeheer		VESA DPMS, EPA Energy Star
Bepaling(Certificati\eb)		CE, FCC, VCCI, UL/CUL,BSMI

* DVI functie is optioneel.
