Caractéristiques	Détails
Type de moniteur	Moniteur LCD
Taille de l'écran	17 pouces
Résolution	1280 x 1024 pixels
Temps de réponse	5 ms
Connectivité	VGA, DVI
Angle de vision	170° horizontal, 160° vertical
Luminosité	250 cd/m²
Contraste	1000:1
Utilisation recommandée	Bureau, jeux, multimédia
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux
Sécurité	Conforme aux normes CE
Garantie	2 ans
Poids	4,5 kg
Dimensions	37,5 x 38,5 x 18 cm

FOIRE AUX QUESTIONS - L1718 DGM

Comment connecter le moniteur DGM L1718 à mon ordinateur ?

Pour connecter le moniteur DGM L1718 à votre ordinateur, utilisez un câble VGA ou HDMI selon les ports disponibles sur votre ordinateur. Branchez une extrémité du câble au port du moniteur et l'autre extrémité au port de votre ordinateur.

Que faire si le moniteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous également que le bouton d'alimentation du moniteur est activé. Si le problème persiste, essayez de brancher le moniteur sur une autre prise.

Comment ajuster la luminosité et le contraste du DGM L1718 ?

Utilisez les boutons de contrôle situés sur le côté ou en bas du moniteur. Appuyez sur le bouton 'Menu' pour accéder aux réglages, puis utilisez les flèches pour naviguer vers 'Luminosité' ou 'Contraste' et ajustez les niveaux selon vos préférences.

Le moniteur affiche une image floue, que dois-je faire ?

Vérifiez la résolution de votre écran dans les paramètres de votre ordinateur. Assurez-vous qu'elle est réglée sur la résolution native du moniteur DGM L1718, qui est de 1280 x 1024 pixels. Si l'image est toujours floue, vérifiez également le câble de connexion pour tout dommage.

Comment changer l'orientation de l'écran sur le DGM L1718 ?

Le moniteur DGM L1718 ne prend pas en charge la rotation automatique. Pour changer l'orientation, il vous faudra modifier les paramètres d'affichage de votre système d'exploitation. Sur Windows, faites un clic droit sur le bureau, sélectionnez 'Paramètres d'affichage', puis choisissez l'orientation souhaitée.

Le son ne sort pas du moniteur, que faire ?

Assurez-vous que le câble audio est correctement branché si vous utilisez la sortie audio du moniteur. Vérifiez également le volume du moniteur et de votre ordinateur. Si le problème persiste, essayez d'utiliser un autre câble audio ou de tester le moniteur avec un autre appareil.

Comment réinitialiser les paramètres d'usine du DGM L1718 ?

Pour réinitialiser les paramètres d'usine, accédez au menu OSD en appuyant sur le bouton 'Menu', puis naviguez jusqu'à 'Réglages' et sélectionnez 'Réinitialiser'. Confirmez la réinitialisation pour restaurer les paramètres d'origine.

Le moniteur DGM L1718 est-il compatible avec les systèmes Mac ?

Oui, le moniteur DGM L1718 est compatible avec les systèmes Mac. Assurez-vous d'utiliser le bon adaptateur si votre Mac n'a pas de port VGA ou HDMI standard.

Où puis-je trouver le manuel de l'utilisateur pour le DGM L1718 ?

Le manuel de l'utilisateur du DGM L1718 peut être téléchargé sur le site officiel de DGM dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI L1718 DGM

Table des matières 38

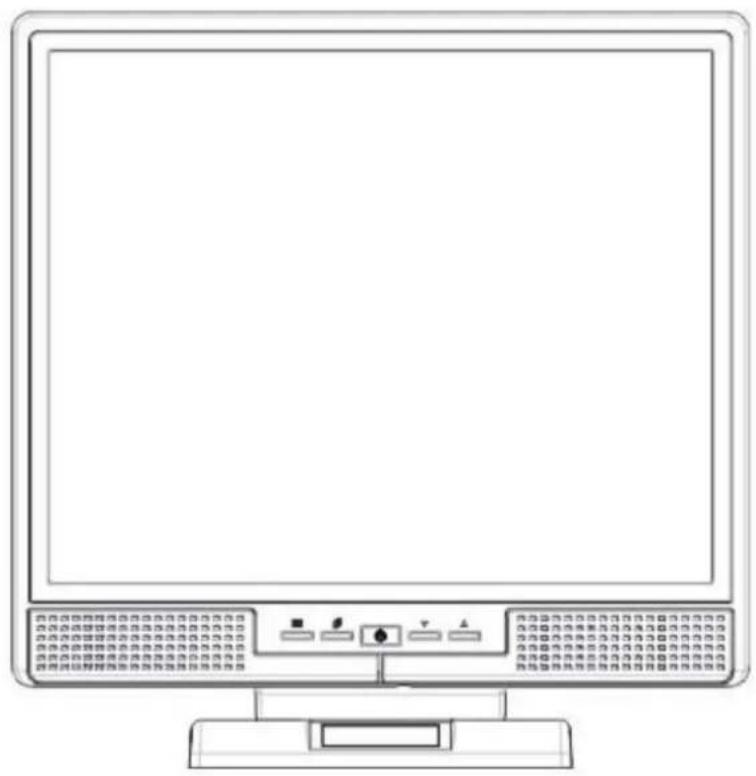

Vue du moniteur....39

Déballage 40

Recommendations 40

Installation matérielle....41

Installation matérielle étape par étape....42-43

Fonctions du menu de contrôle....44

Présentation des touches.... 44

Instructions de nettoyage.... 45

Précautions à prendre.... 45

Résolution des problèmes.... 45

Menu (OSD) / Mode Menu 46-47

Mode Affichage....48

Spécifications 49

Toute information en ce manuel peut être modifiée de temps en temps sans preavis.

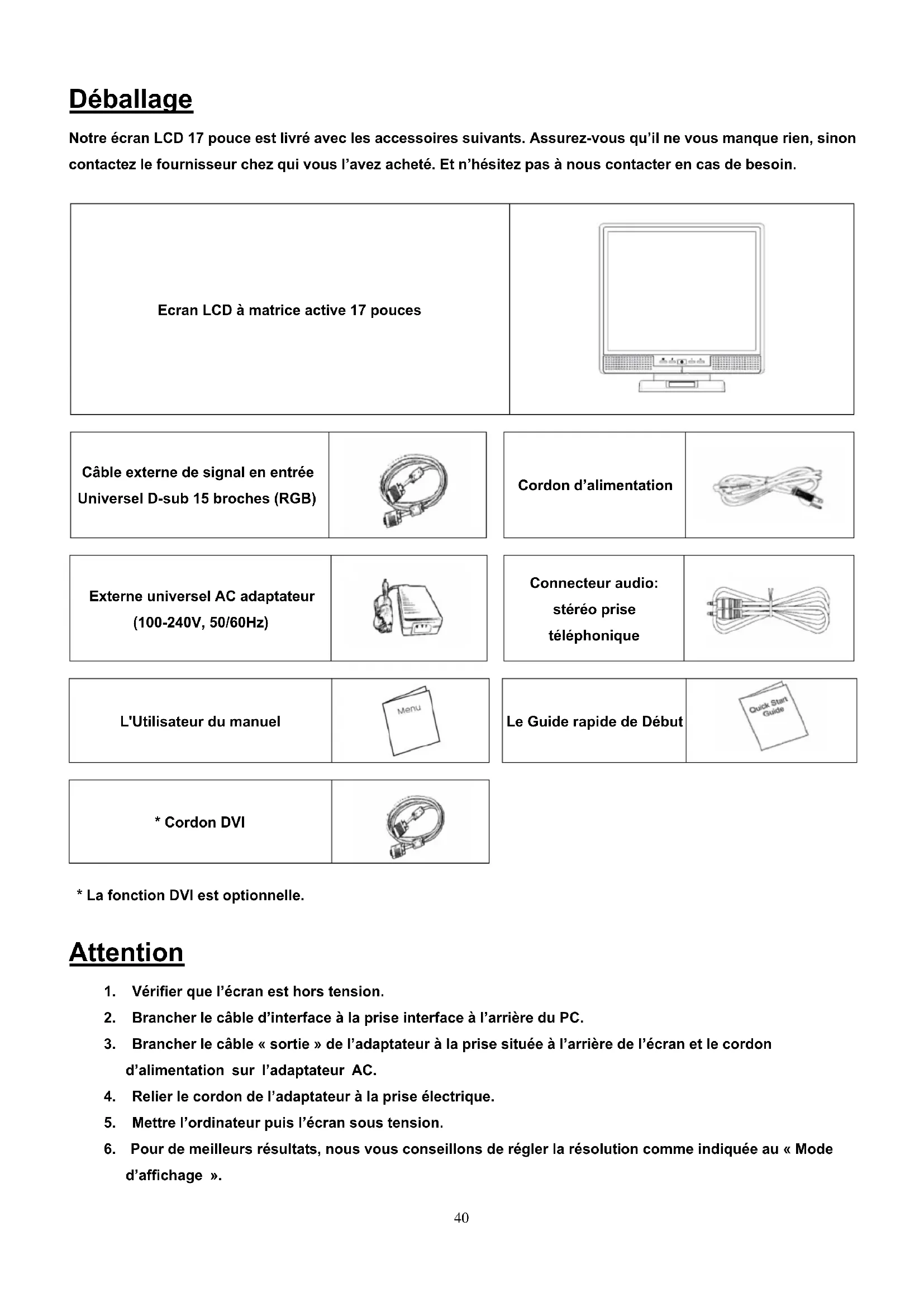

Notre écran LCD 17 pouce est livré avec les accessoires suivants. Assurez-vous qu'il ne vous manque rien, sinon contactez le fournisseur chez qui vous l'avez acheté. Et n'hésitez pas à nous contacter en cas de besoin.

Ecran LCD à matrice active 17 pouces

Câble externe de signal en entrée Universel D-sub 15 broches (RGB)

Cordon d'alimentation

Externe universel AC adaptateur(100-240V, 50/60Hz)

Connecteur audio:stéréo prisetéléphonique

L'Utilisateur du manuel

Le Guide rapide de Début

* Cordon DVI

* La fonction DVI est optionnelle.

Attention

1. Vérifier que l'écran est hors tension.
2. Brancher le câble d'interface à la prise interface à l'arrière du PC.
3. Brancher le câble « sortie » de l'adaptateur à la prise située à l'arrière de l'écran et le cordon d'alimentation sur l'adaptateur AC.
4. Relier le cordon de l'adaptateur à la prise électrique.
5. Mettre l'ordinateur puis l'écran sous tension.
6. Pour de meilleurs résultats, nous vous conseillons de régler la résolution comme indiquée au « Mode d'affichage ».

Installation matérielle

Manipuler l'écran LCD avec précaution. L'écran et le PC doivent être hors tension avant de commencer l'installation. Suivre les instructions avec précision.

Entrées :

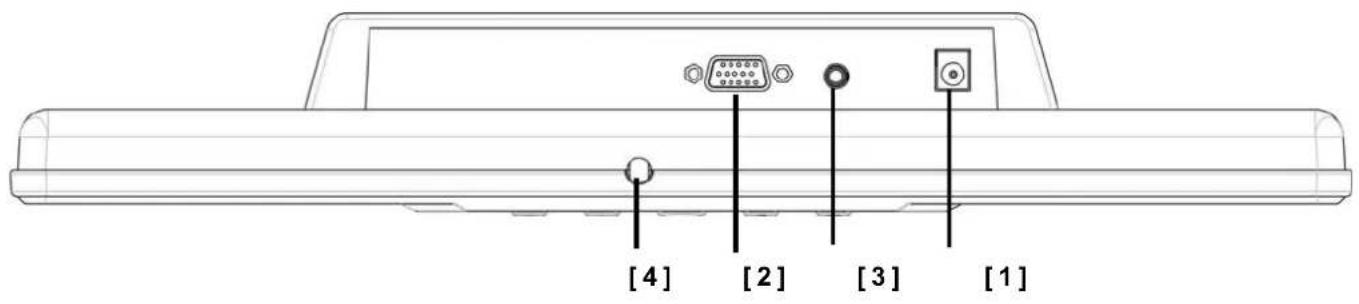

VGA Version

【1】Prise d'alimentation : Prise pour le cordon électrique
【2】Prise PC : Branchement du câble d'interface D-sub 15 broches
【3】 Entrée ligne : Interface d'entrée audio
【4】Prise écouteurs : Pour brancher des écouteurs

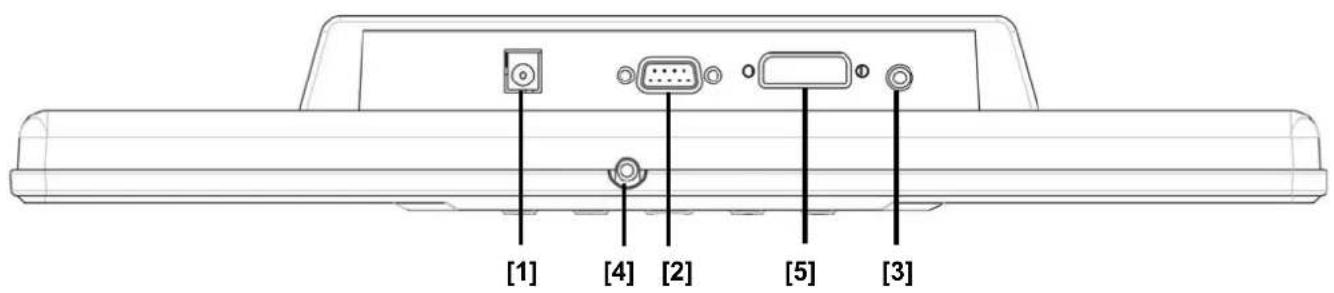

VGA + DVI Version

[1] [4] [2] [5] [3]

【1】Prise d'alimentation : Prise pour le cordon électrique.
【2】Prise PC : Branchement du câble d'interface D-sub 15 broches.
【3】 Entrée ligne : Interface d'entrée audio.
【4】Prise écouteurs : Pour brancher des écouteurs.
【5】 Port DVI : Branchement du câble DVI.

* La fonction DVI est optionnelle.

Installation matérielle détaillée (la fonction de VGA)

1. Poser l'écran LCD à plat avoir un accès facile au connecteurs.

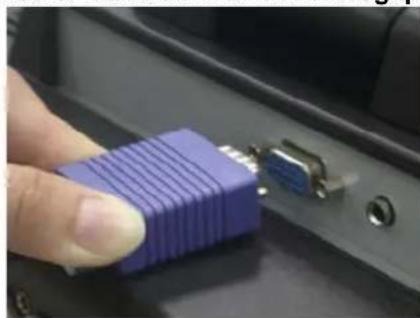

2. Insérer le câble d'interface analogique (standard) dans son emplacement et l'autre extrémité vers le PC.

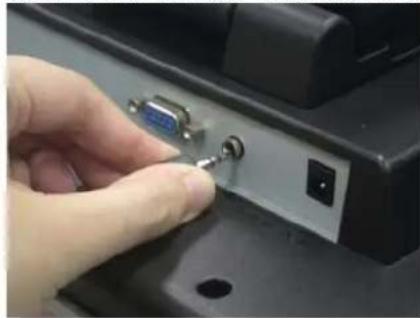

1. Insérer le connecteur Audio dans son emplacement et l'autre extrémité à la sortie Audio du PC.

1. Relier le cordon électrique à l'adaptateur (AC : courant alternatif).

1. Relier le câble DC (courant continu) de l'adaptateur à la prise d'entrée de l'écran et l'autre extrémité à la prise électrique murale.

1. Félicitations l'installation est terminée, vous allez maintenant découvrir l'excellente performance de votre écran LCD.

Installation matérielle détaillée (la fonction de VGA et DVI)

1. Poser l'écran LCD à plat avoir un accès facile au connecteurs.

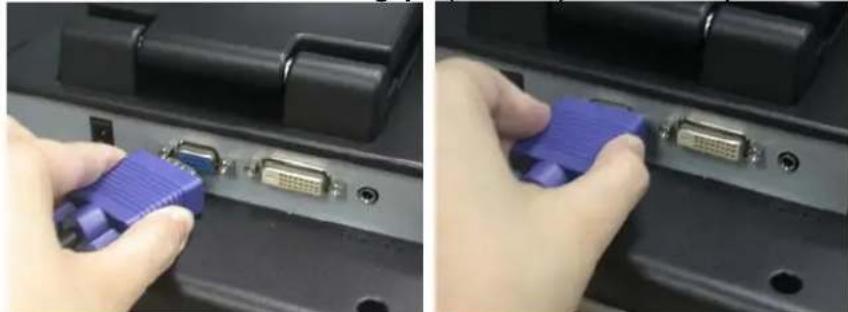

2. Insérer le câble d'interface analogique (standard) dans son emplacement et l'autre extrémité vers le PC.

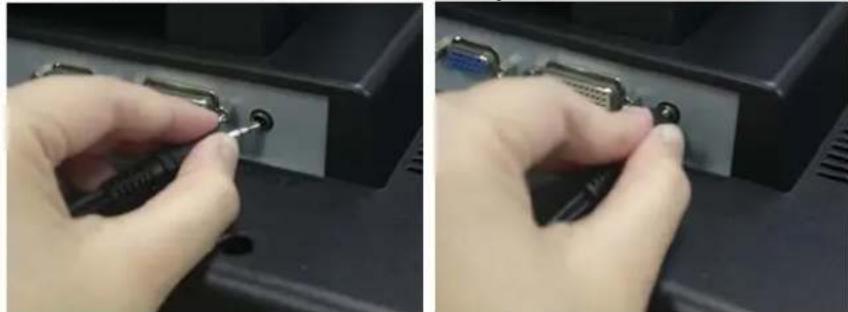

1. Insérer le connecteur Audio dans son emplacement et l'autre extrémité à la sortie Audio du PC.

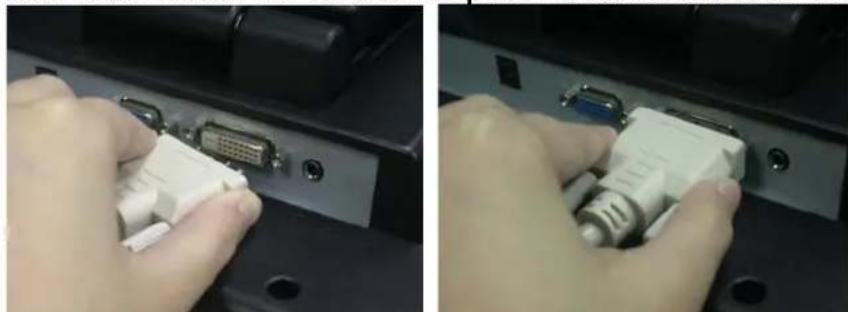

1. Insérer le connecteur DVI dans son emplacement et l'autre extrémité à la sortie DVI du PC.

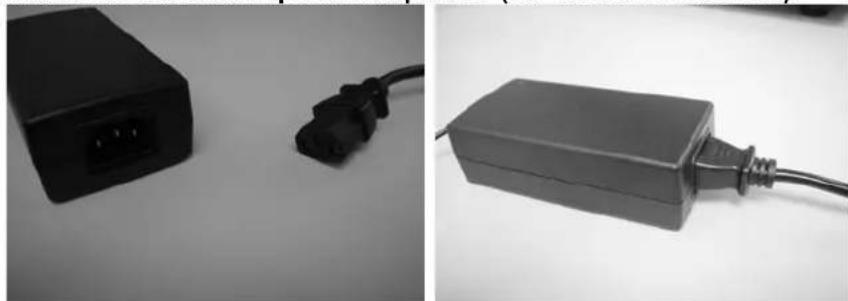

1. Relier le cordon électrique à l'adaptateur (AC : courant alternatif).

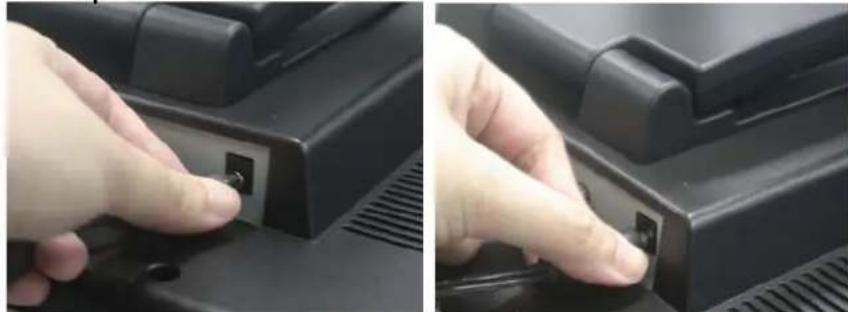

1. Relier le câble DC (courant continu) de l'adaptateur à la prise d'entrée de l'écran et l'autre extrémité à la prise électrique murale.

1. Félicitations l'installation est terminée, vous allez maintenant découvrir l'excellente performance de votre écran LCD.

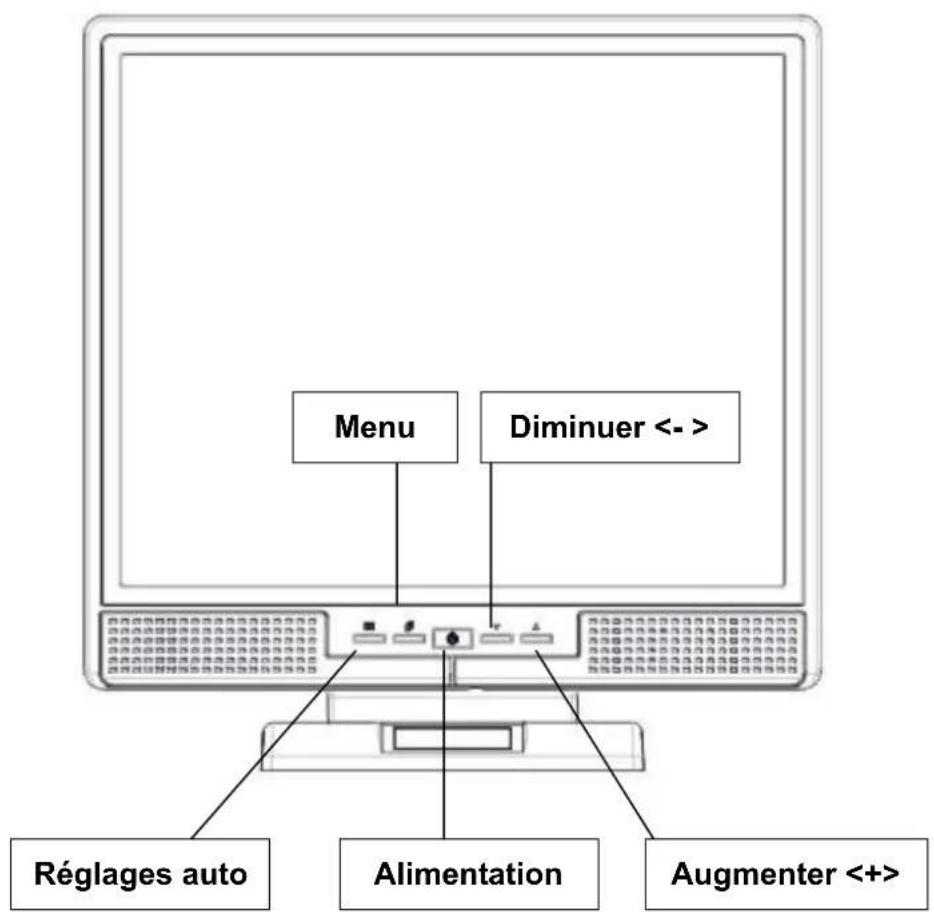

Réglage de l'écran

Bouton de contrôle du menu

Menu Diminuer <- > Réglages auto Alimentation Augmenter <+>

Présentation des fonctions

Alimentation : Mise sous et hors tension de l'écran. Si l'écran est allumé, l'indicateur est vert, s'il est en veille, l'indicateur est orange.

Menu : Appuyer sur cette touche pour un réglage de l'image sur la droite

Réglages auto : Appuyer sur cette touche pour un réglage de l'image sur la gauche.

Diminuer <-> : Diminue la valeur sur le menu.

Augmenter <+> : Commutez l'environnement d'opération de VGA au DVI. Augmente la valeur sur le menu.

Instructions d'entretien

1. Nettoyer l'écran avec précaution.
2. N'utiliser jamais de produits corrosifs ou détergents qui pourraient abîmer la surface de l'écran.
3. Nous vous recommandons d'utiliser une brosse en poils de chameau ou un tissu doux, propre et non pelucheux pour essuyer l'écran.
4. N'exercer pas de pression directe sur l'écran.

Précautions

1. N'exposer pas l'écran au soleil ou à la chaleur.
2. Ne renverser pas de liquide sur l'écran.
3. N'essayer pas d'ouvrir l'écran. Vous pourriez être blesser par un choc électrique. Pour toute réparation, contacter votre fournisseur.
4. N'allumer pas l'écran lorsque des objets électroniques ou aimantés sont à proximité.
5. N'utiliser pas de produits chimiques ou solvants puissants pour nettoyer la surface. Essuyer le avec un chiffon et un détergent doux.
6. Ne poser rien sur l'écran. Une mauvaise ventilation provoque une hausse de la température.
7. Ne touchez pas la surface directement avec vos doigts, Les empreintes de doits sont grasses et difficiles à récupérer.

Résolution de problème

Lorsque vous rencontrez un problème, assurez-vous d'abord que l'écran est correctement installé.

'S'il n'y a pas d'image à l'écran :

Vérifier :

1. Veille : Appuyez sur n'importe quelle touche pour désactiver le mode veille.
2. Câble d'interface : S'il manque des broches ou si elles sont pliées, contacter votre fournisseur.

* Le texte est trop foncé ou trop clair :

Vérifier :

1. Utiliser le menu OSD pour régler la luminosité.

' Quand devez-vous vérifier les réglages de l'écran ?

Vérifier :

1. Vous devez régler à nouveau l'écran lorsque la résolution a été modifiée.

. Le texte à l'écran n'est pas clair :

Vérifier :

1. Vérifier que la résolution ou le débit de rafraîchissement est en concordance avec le mode d'affichage.

Mode Menu

Sélection des options

1. Presser le bouton « Menu » pour accéder au Menu.
2. Utiliser « Réglages auto » pour un réglage sur la gauche.
3. Appuyer sur « Menu » une nouvelle fois pour un réglage à droite

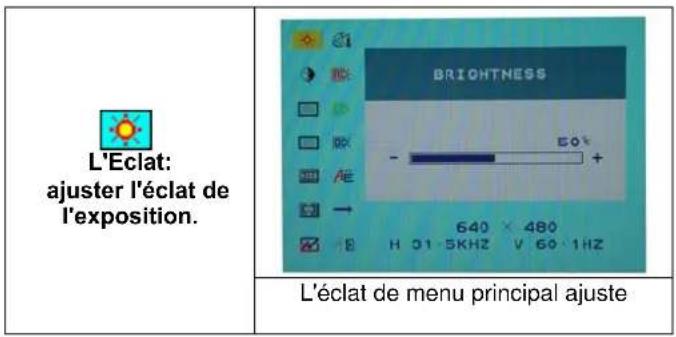

L'Eclat: ajuster l'éclat de l'exposition. BRIGHTNESS - 50° + 640 × 480 H 31 5KHZ V 60·1HZ L'éclat de menu principal ajuste

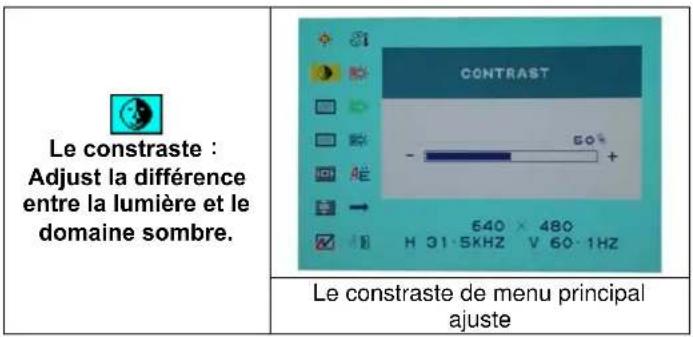

Le constraste : Adjust la différence entre la lumière et le domaine sombre. CONTRAST 50° - Aé 640 × 480 H 31·5KHZ V 60·1HZ Le constraste de menu principal ajuste

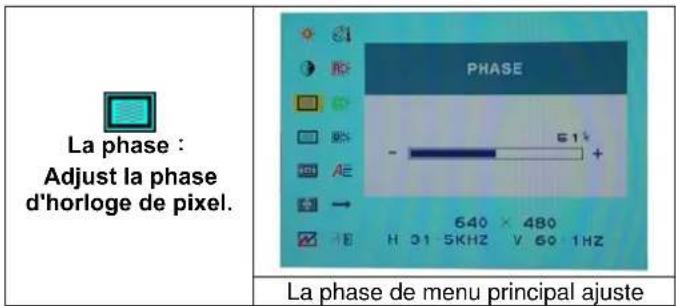

La phase : Adjust la phase d'horloge de pixel. PHASE 61° - A → E H 31 5KHZ V 60 1HZ La phase de menu principal ajuste

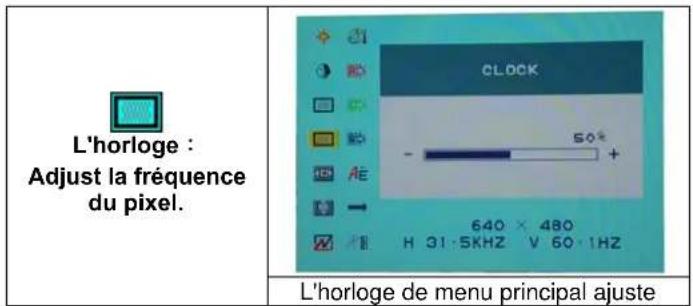

L'horloge : Adjust la fréquence du pixel. CLOCK 50° - 640 × 480 H 31·5KHZ V 60·1HZ L'horloge de menu principal ajuste

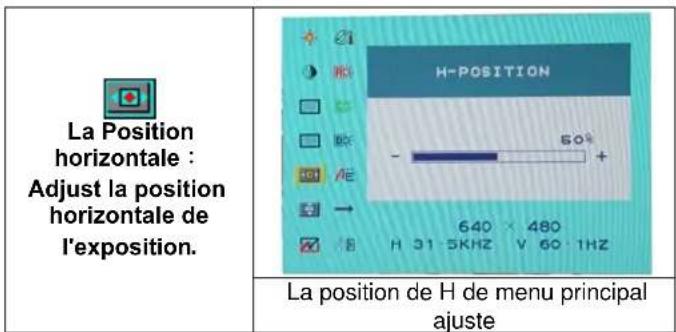

La Position horizontale : Adjust la position horizontale de l'exposition. H-POSITION 60% 640 × 480 H 31 5KHZ V 60 1HZ La position de H de menu principal ajuste

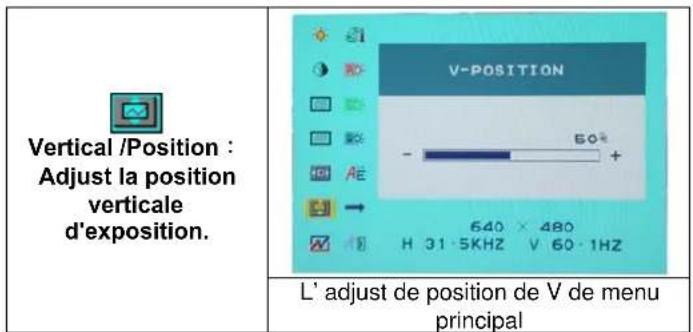

Vertical /Position : Adjust la position verticale d'exposition. V-POSITION 60° - AE 640 × 480 H 31·5KHZ V 60·1HZ L' adjust de position de V de menu principal

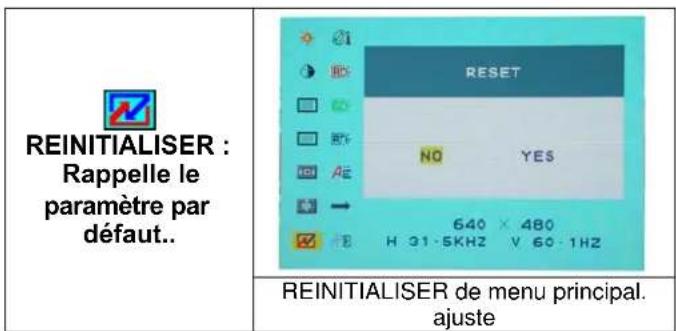

REINITIALISER : Rappelle le paramètre par défaut.. RESET NO YES 640 × 480 H 31·5KHZ V 60·1HZ REINITIALISER de menu principal. ajuste

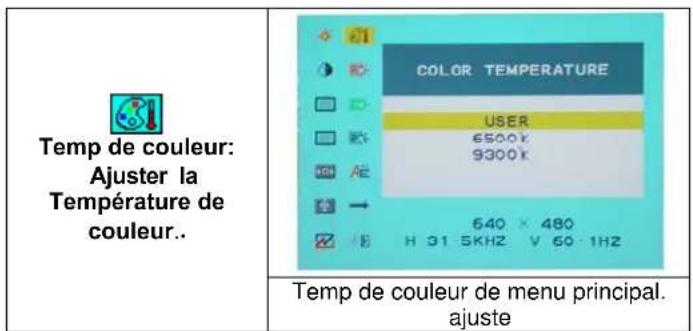

Temp de couleur: Ajuster la Température de couleur.. COLOR TEMPERATURE USER 6500K 9300K → 640 × 480 H 01-5KHZ V 60-1HZ Temp de couleur de menu principal. ajuste

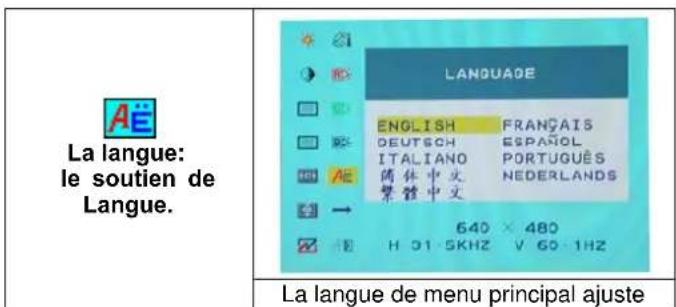

La langue: le soutien de Langue. LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO PORTUGUÈS 简体中文 NEDERLANDS 繁體中文 640 × 480 H 31·5KHZ V 60·1HZ La langue de menu principal ajuste

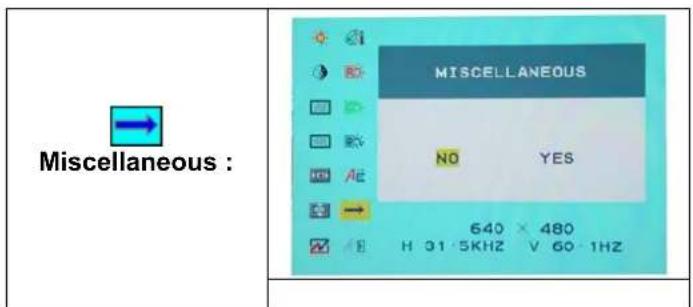

Miscellaneous : MISCELLANEOUS NO YES 640 × 480 H 31·5KHZ V 60·1HZ

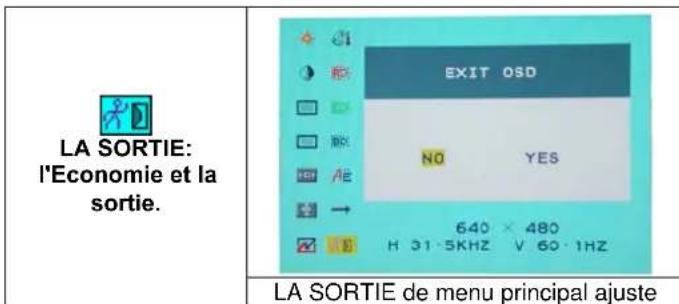

LA SORTIE: l'Economie et la sortie. EXIT OSD NO YES 640 × 480 H 31·5KHZ V 60·1HZ LA SORTIE de menu principal ajuste

Miscellaneous :

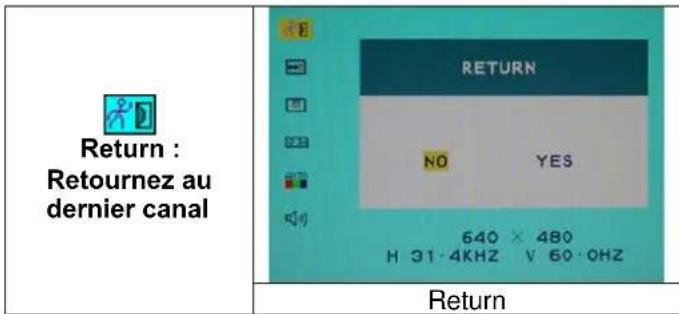

Return : Retournez au dernier canal RETURN NO YES 640 × 480 H 31·4KHZ V 60·0HZ Return

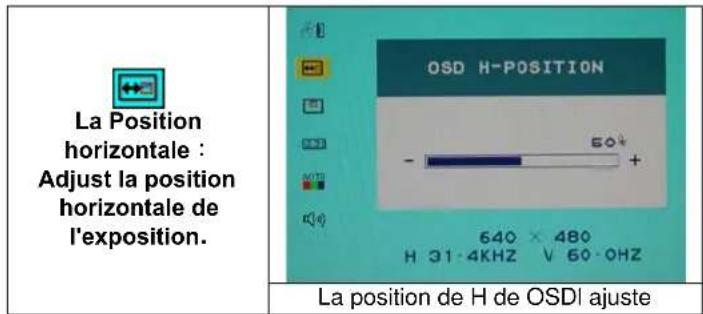

La Position horizontale : Adjust la position horizontale de l'exposition. OSD H-POSITION 60% - 640 × 480 H 31·4KHZ V 60·0HZ La position de H de OSDI ajuste

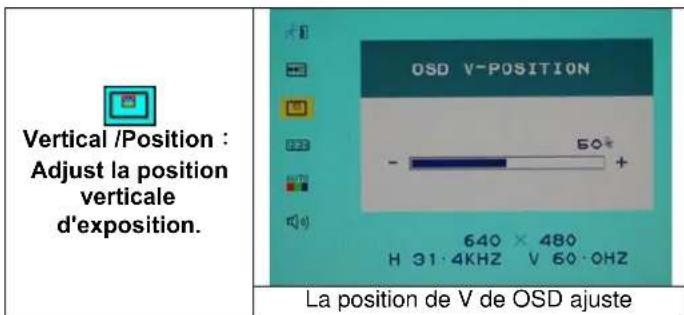

Vertical /Position : Adjust la position verticale d'exposition. OSD V-POSITION - 60+ 640 × 480 H 31·4KHZ V 60·0HZ La position de V de OSD ajuste

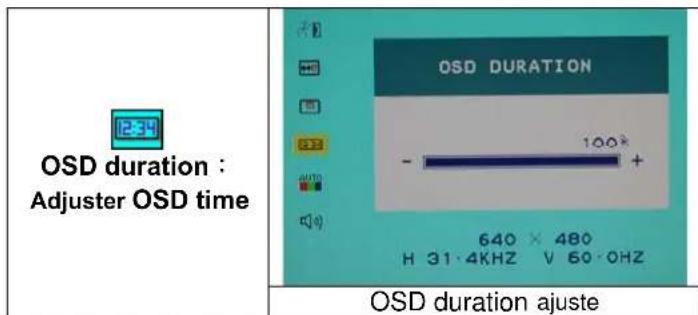

OSD duration : Adjuster OSD time OSD DURATION - 100% 640 × 480 H 31·4KHZ V 60·0HZ OSD duration ajuste

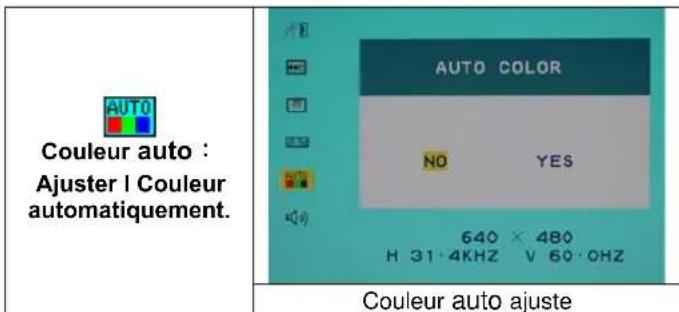

AUTO Couleur auto : Ajuster | Couleur automatiquement. AUTO COLOR NO YES 640 × 480 H 31·4KHZ V 60·OHZ Couleur auto ajuste

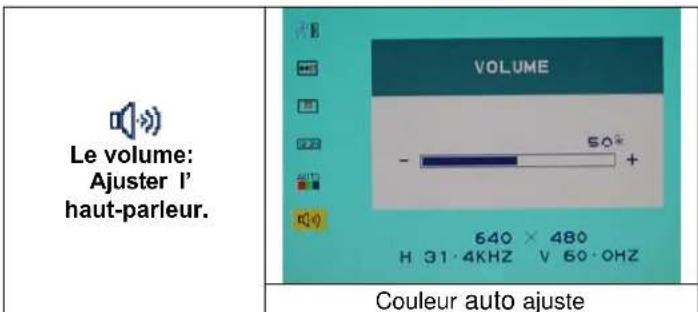

Le volume: Ajuster l' haut-parleur. VOLUME 50° - 640 × 480 H 31·4KHZ V 60·0HZ Couleur auto ajuste

Mode d'affichage

Mode d'affichage
Résolution	Fréquence	horizontale	(KHz) Fréquen
640X350	31.475		70.100
640X480	31.469		59.940
640X480	37.500		75.000
720X400	31.469		70.087
800X600	37.879		60.317
800X600	46.875		75.000
1024X768	48.363		60.004
1024X768	60.023		75.029
1280X1024	63.981		60.020
1280X1024	79.976		75.024

1. Nous offrons 10 modes compatibles Windows
2. Il est normal que des interférences apparaissent à l'écran lors du réglage de la fréquence.
3. Penser à mettre à niveau le pilote de carte vidéo. Pour obtenir une meilleure qualité d'image, nous vous conseillons d'utiliser un des modes d'affichage proposé dans la liste.
4. Les modes d'affichage absents de la liste peuvent ne pas être supportés.
5. L'utilisation de la fonction mise en veille est conseillée pour prolonger la durée de vie de l'écran.

Spécifications

Ecran LCD Type	Angle de vueAspect ContrasteLuminositéTps de réponse (Tr+Tf)Affichage couleursRésolution maxiPixel Pitch	17.0” TFT Active Matrice LCD displayH:140°, V:140°500 : 1 (Typique)300 cd/m2 (Typique)12 ms16.7M couleurs (True color)1280 x 1024 (SXGA)0.264mm (H) x 0.264mm (V)
Signaux en entrée RGB	analogueDVI*	Niveau Vidéo : 0.7Vp-p (75Ω)Sync: TTL avec 75Ω internal pull-up resistorsFréquence FH:30-79KHzF V : 5 6 - 7 5 HzSupport digital RGB signal avec TMDS signal type
Compatibilité	PC Up to 1280x1024@75Hz(non-croisé)
Connecteur	RGB AnalogueAudioPuissance	D-sub 15-brochesPrise téléphonique stéréo, RCA-Jack (L/R)12V/DC Power Jack
Puissance	VoltageConsommationFonction Veille	100-240V, 50/60Hz (universel) via adaptateur externeActif < 48 Watt MaxPause < 3 Watt
Enceintes Internes 2W x 2(Stéréo)
Interface Utilisateur Voyant indicateur		Actif – VertAttente – OrangeEteint – Eteint
Conditions de fonctionnement	TempératureHumidité	5°C-40°C20% - 80% R.H
Dimensions(L x H x P)	Physique 377.8 mm (Largeur) x 385.9 mm (Hauteur) x 53.5 mm(Profondeur)
Poids net	4.0 kg
DDC		DDC1/DDC2B Compatible
Puissance	VESA DPMS, EPA Energy Star
Régulation(Certifications)	CE, FCC, VCCI, UL/ CUL, BSMI

* La fonction DVI est optionnelle.
