Caractéristiques techniques	Moniteur DGM L2442WD, 24 pouces, résolution Full HD (1920 x 1080), temps de réponse 5 ms, luminosité 250 cd/m², contraste 1000:1, angles de vue 178°/178°.
Connectivité	Ports HDMI, VGA, DVI, sortie audio.
Utilisation	Idéal pour le travail de bureau, le multimédia et les jeux vidéo.
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Conforme aux normes CE, utiliser uniquement avec l'alimentation fournie.
Informations générales	Garantie de 2 ans, support technique disponible, consommation électrique de 30W.

FOIRE AUX QUESTIONS - L2442WD DGM

Comment connecter mon moniteur DGM L2442WD à mon ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter le moniteur à votre ordinateur. Assurez-vous que les deux appareils sont éteints avant de faire la connexion.

Mon moniteur DGM L2442WD ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également d'appuyer sur le bouton d'alimentation pendant quelques secondes.

Comment ajuster la luminosité et le contraste de mon DGM L2442WD ?

Accédez au menu OSD (On-Screen Display) en appuyant sur le bouton Menu du moniteur. Naviguez jusqu'aux options de luminosité et de contraste pour effectuer les ajustements souhaités.

Pourquoi l'image de mon moniteur DGM L2442WD est-elle floue ?

Assurez-vous que la résolution de votre ordinateur est réglée sur la résolution native du moniteur, qui est 1920x1080. Vérifiez également le câble de connexion pour des dommages éventuels.

Le son de mon DGM L2442WD ne fonctionne pas, que faire ?

Vérifiez que le volume du moniteur est réglé correctement et que le son est activé sur votre ordinateur. Si vous utilisez des haut-parleurs externes, assurez-vous qu'ils sont bien connectés.

Comment effectuer une réinitialisation d'usine de mon moniteur DGM L2442WD ?

Accédez au menu OSD, puis allez dans les paramètres. Sélectionnez l'option 'Réinitialiser' ou 'Réinitialisation d'usine' pour restaurer les paramètres d'origine.

Mon moniteur DGM L2442WD présente des lignes verticales/horizontales, que faire ?

Cela peut être dû à un câble de connexion défectueux. Essayez de remplacer le câble HDMI ou VGA. Si le problème persiste, testez le moniteur avec un autre ordinateur.

Où puis-je trouver le manuel d'utilisation de mon DGM L2442WD ?

Le manuel d'utilisation est disponible sur le site officiel de DGM, dans la section support ou téléchargement. Vous pouvez également le trouver inclus dans l'emballage du produit.

Le moniteur DGM L2442WD est-il compatible avec la technologie VESA pour le montage ?

Oui, le DGM L2442WD est compatible avec la norme VESA 100x100 mm pour le montage mural.

Comment mettre à jour le firmware de mon moniteur DGM L2442WD ?

Vérifiez sur le site officiel de DGM s'il existe une mise à jour du firmware. Suivez les instructions fournies pour télécharger et installer la mise à jour.

MODE D'EMPLOI L2442WD DGM

Contenu de l'emballage....24

Installation du materiel....25

Boutons de configuration du menu....25

Mode de menu OSD (On-Screen Display)....26-27

Depannage....28

Minutages accepts....28

Caractéristiques....29

Avertissement

• L'information dans ce manuel est sujette à modification sans notification.
• Veuillez lire et suivre les informations et précautions suivantes avant d'utiliser l'appareil.

◇ Information de sécurité

• Ne placez aucun objet mouillé sur le moniteur ou le cordon d'alimentation.
• Eteignez votre moniteur avant de connecter le cordon d'alimentation sur une prise de courant.
• Vérifiez que le cordon d'alimentation et les autres câbles sont correctement connectés.
• N'essayez jamais d'ouvrir le moniteur, un incendie ou une électrocution pourrait se produire. Contacter votre revendeur ou un centre de service pour la maintenance.

Précautions

• Evitez d'exposer le moniteur aux rayons directs du soleil ou a toute autre source de chaleur.
• Evitez d'exposer le moniteur à des liquides.
• N'utilisez pas votre ordinateur à proximité des aimants ou des produits électroniques.
• N'utilisez jamais des solvants tels que le diluant, l'alcool ou le benzène pour nettoyer l'écran. Nettoyez l'écran avec un chiffon sec et doux.
• Ne placez pas des objets sur votre moniteur. Une ventilation insuffisante peut causer l'augmentation de la température dans le moniteur.
• Evitez de toucher l'écran LCD avec vos doigts. La graisse de la peau est difficile à enlever.

Contenu de l'emballage

L'emballage du moniteur LCD contient les éléments ci-dessous. Vérifiez le contenu et contactez immédiatement votre revendeur, si quelque chose manque.

Moniteur LCD Screen 24"Wide

Cordon d'alimentation

Câble audio

* Câble DVI

Manuel de l'utilisateur

* Fonction DVI est optionnelle.

Installation du matériel

Prenez soin de votre moniteur LCD. Eteignez votre moniteur LCD et votre ordinateur avant de commencer l'installation. Suivez les étapes ci-dessous pour compléter l'installation.

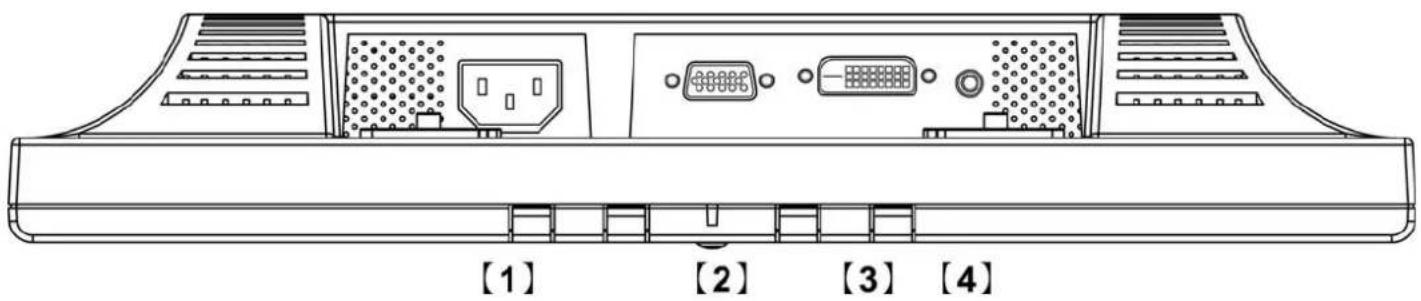

Entrée

【1】Entrée en C.A : Pour connecter le câble d'alimentation
【2】 PORT VGA : Peut être connecté avec le câble D-Sub 15 broches.
【3】 Port DVI: Pour connecter le câble de signal DVI.
【4】Entrée audio In : Pour connecter le câble de signal de ligne de sortie venant de l'ordinateur.

*REMARQUE: Fonction DVI est optionnelle.

Boutons de configuration du menu

Il existe 5 touches utilisateur pour le réglage du moniteur "Réglage Auto ", " menu OSD ", "Alimentation", "Réglage <->", "Réglage <+>" . Vous trouverez ci-dessous une introduction à ces touches.

Réglage Auto (Fonction)--
A
Touche de sélection des fonctions: Cette touche vous permet de sélectionner les fonctions de contrôle sur l'ODS (affichage écran).
Raccourci clavier: Appuyez sur cette touche pour appliquer automatiquement le réglage.
Menu (Fonction)--
M
Touche de sélection des fonctions: Cette touche vous permet de sélectionner les fonctions de contrôle sous l'ODS (affichage écran).
Raccourci clavier: Appuyez sur cette touche pour obtenir un menu contextuel OSD.
(1)
Alimentation: Allumer et éteindre l'écran LCD. Quand l'appareil est allumé, la lumière s'allume en bleu, Et en bleu en mode attente.
- Réglage < - >: Baisser l'option valeur dans le menu OSD.
Réglage < + >: Augmenter l'option valeur dans le menu OSD. Commutez l'environnement d'opération de DVI au RGB.

Mode de menu OSD (On-Screen Display)

1. Veuillez régler le volume haut parleur depuis l'icône de contrôle de volume de votre PC.
2. Veuillez noter que le son continuera quand votre moniteur est éteint ; pour l'éteindre, veuillez éteindre votre PC ou mettre l'icône de contrôle du volume en sourdine.
3. Appuyez sur la touche OSD pour accéder le menu, et appuyez sur les touches Augmenter/Diminuer pour l'ajustement.

Brightness:

Ajuste la luminosité de l'image.

BRIGHTNESS - 60% + 640 480 H 31·5KHZ V 60·1HZ

Contrast :

Ajuste la différence entre les régions claires et foncées.

CONTRAST 640 x 480 H 31 5KHZ V 60-1HZ

Phase :

Ajuste la phase de l'horloge PLL.

PHASE - 51% + 640 × 480 H 31·5KHZ V 60·1HZ

Clock :

Ajuste la fréquence de l'horloge PLL.

CLOCK 50% H 31 5KHZ V 60-1HZ

Horizontal Position :

Ajuste la position horizontale de l'image.

H-POSITION 640 480 H 31 5KHZ V 60 1HZ

Vertical Position :

Ajuste la position verticale de l'image.

V-POSITION - 60% + 640 × 480 H 31-5KHZ V 60-1HZ

Reset :

Rappelle les paramètres par défaut.

RESET NO YES 640 × 480 H:31.5KHz V:60.1HZ

Color Temp :

Ajuste la température de couleur des pixels.

COLOR TEMPERATURE USER €500k 9300k 640 × 480 H 31 5KHZ V 60 1HZ

Red:

Ajuste la couleur du pixel rouge.

RED 50% 640 × 480 H 31·5KHZ V 60·1HZ

Green:

Ajuste la couleur du pixel vert.

GREEN 640 × 480 H 31·5KHZ V 60·1HZ

Blue:

Ajuste la couleur du pixel bleu.

BLUE 60% - 640 × 480 H 31·5KHZ V 60·1HZ

Language:

Sélectionne la langue du menu OSD.

LANGUAGE ENGLISH FRANÇAIS DEUTRICH ESPAROL ITALIANO PORTUGUES 简体中文 NEDERLANDS 繁體中文 640 480 H 31·5KHZ V 60·1HZ

Miscellaneous:

'No' ouvrira le menu pour quitter (Exit).

'Yes' ouvrira les sous-menus du menu 'Miscellaneous'.

MTSCCELL ANEOUS NO YES 640 × 480 H 31·5KHZ V 60·1HZ

EXIT:

Quitter et enregistrer

les paramètres.

EXIT OSO NO YES 640 × 480 H 31·5KHZ V 60·1HZ

Retourne au menu principale.

RETURN NO YES 640 × 480 H 31.4KHZ V 60.0HZ

Ajuste la position horizontale de l'OSD.

OSD H-POSITION - 60° + 640 × 480 H 31.4KHZ V 60.0HZ

Vertical Position:

Ajuste la position verticale de l'OSD.

QSD V-POSITION 640 × 480 H 31·4KHZ V 60·0HZ

OSD Duration:

Ajuste le délai du menu OSD.

OSD DURATION - 100° + 640 × 480 H 31.4KHZ V 60.0HZ

Auto color:

Ajuste la couleur automatiquement.

AUTO COLOR NO YES 640 × 480 H 31·4KHZ V 60·0HZ

\* Source:

Sélectionne la source entrée Vidéo: VGA ou DVI

SOURCE VGA DVI 640 × 480 H 31·4KHZ V 60·QHZ

Notice: * Source est une caractéristique en option.

Dépannage

Assurez-vous que le moniteur est installé correctement lorsque vous avez des problèmes avec ce produit.

- Il n'y a pas d'image sur l'écran.

Vérifie: 1. Mode Économie d'énergie. Appuyez sur une touche et utilisez souris pour désactiver ce mode. 2. Les broches du connecteur de câble de signal. Lorsqu'il y a des broches abîmées, contactez votre revendeur.

- Caractères sont trop foncés ou trop clairs

Vérifie: Utilisez le menu OSD pour ajuster la luminosité.

- Quand est-ce que vous devez ajuster votre moniteur?

Vérifie: si la résolution ou la fréquence de rafraîchissement a été changée.

- Le texte qui apparaît sur l'écran n'est pas très clair.

Vérifie : Assurez-vous que la résolution ou la fréquence de rafraîchissement correspond au mode d'affichage.

Minutages acceptés

Mode d'affichage
Résolution Fréquence horizontale (KHz)			Fréquence verticale (Hz)
640X480	31.5	59.94
800X600	37.9	60.32
1024X768		48.4	60.00
1280X800		49.6	60.00
1440X900	55.9	60.00
1680X1050	65.29	59.94
1920X1200	74.55	59.88

Caractéristiques

Ecran LCD	Type	24" Wide Active Matrice LCD display
	Angle de vue	H:180°, V:180°
	Aspect Contraste	1000 : 1 (Typique)
	Luminosité	500 cd/m2 (Typique)
	Tps de réponse (Tr+Tf)	6 ms(G to G)
	Affichage couleurs	16.7 M couleurs (True color)
	Résolution maxi	1920 x 1200 (WUXGA)
	Pixel Pitch	0.270 mm (H) x 0.270 mm (V)
Signaux d'entrée	VGA	VGA compatible analogique RGB Composite sync accepté
	DVI*	Interface Digital Visual (DVI) conforme DDWG Single Link TMDS
Compatibilité	PC Jusqu'à 1920X1200@60	Hz(sans entrelacement)
Connecteur	VGA	D-sub 15-broches
	DVI*	DVI-D*
	Audio	Prise téléphone stéréo
	Alimentation	Entrée A/C
Alimentation	Voltage	Alimentation universelle intégrée:100-240 VAC, 50/60 Hz
	Consommation	Active < 100 Watt Max.
	Mode économie d'énergie	En attente< 2 Watt
Internal Speaker	Haut parleur x 2
User Interface	LED Indicator Active	- Bleu
		En attente - Bleu
Condition opératoire	Température	Fonctionnement: 5 to 40°C °C
	Humidité	20% ~ 80% R.H.
Dimensions	Physique 570 mm(L) x 463 mm(H) x 250 mm(P)
Poids Net		6.0 Kg
Angle d'inclinaison		-5° inclinaison et 15° élévation
DDC		DDC2B
Gestion Alimentation		VESA DPMS
Régulation (Certificates)	UL/CUL, FCC, CE

* Fonction DVI est optionnelle.
