BEDIENUNGSANLEITUNG L2442WD DGM

Sicherheitsvorkehrungen....31

Zu beachten....31

Verpackungsinhalt....31

Hardware-Installation....32

Befehlstasten....32

OSD-Menu-Modus (Anzeige auf dem Bildschirm)....33-34

Fehlersuche....35

Unterstütztes Timing....35

Spezifikationen....36

◇ Hinweise

• Eine jederzeitige Änderung aller Informationen in diesem Benutzerhandbuch ohne Vorbenachrichtigung ist vorbehalten.
• Für einen sicheren Betrieb dieses Gerätes lesen Sie die folgende Anleitung bitte sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

◇ Sicherheitsvorkehrungen

• Keine feuchten oder nassen Gegenstände auf den Monitor oder auf das Stromkabel stellen.
  • Vor dem Anschließen des Steckers an eine Netzsteckdose stellen Sie sicher, dass der Monitor ausgeschaltet ist.
• Stellen Sie sicher, dass das Stromkabel und die anderen Kabel gut, fest und richtig angeschlossen sind.
• Versuchen Sie nicht, das Monitorgehäuse zu öffnen, da Sie sich so einem Risiko eines elektrischen Schlages und somit einer Verletzungsgefahr aussetzen. Für Reparaturen und Wartungen wenen Sie sich bitte an die Verkaufsstelle.

Zu beachten

• Den Monitor jederzeit vor direkter Sonneneinstrahlung oder Hitze schützen.
• Keine Flüssigkeiten über dem Monitor verschütten.
• Den Monitor nicht in der Nähe von Magneten oder elektrischen Geräten, wenn diese in Betrieb sind, benutzen.
• Zum Reinigen des Monitorbildschirmes verwenden Sie keine scharfen Chemikalien oder starke Reinigungsmittel. Wischen Sie den Bildschirm mit einem sauberen und trockenen Tuch, welches leicht mit einem milden Reinigungsmittel benetzt ist, sauber.
• Keine Gegenstände auf den Monitor stellen. Eine schlechte Belüftung führt zu einer Überhitzung im Monitor.
• Den LCD-Bildschirm nicht direkt mit den Fingern berühren. Fingerabdrücke und Hautfett lassen sich nur schwer entfernen.

Verpackungsinhalt

Im Lieferumfang dieses LCD-Monitors müssen die folgenden Artikel vorhanden sein. Stellen Sie sicher, dass dieser Verpackungsinhalt vollständig ist. Wenn nicht, wenden Sie sich umgehend an Ihren Händler oder an das Geschäft, von dem Sie dieses Produkt gekauft haben. Sie können auch mit uns Kontakt aufnehmen.

24" Weite Screen LCD Bildschirm

VGA-Kabel

Netzkabel

Audiokabel

* DVI-Kabel

Benutzerhandbuch

* Die DVI-Funktion ist optional.

Hardware-Installation

Seien Sie vorsichtig beim Umgang mit diesem LCD-Monitor. Trotz seinem einzigarten Design kann er aber auch leicht beschädigt werden. Schalten Sie die Stromzufuhr zum LCD-Bildschirm und zum PC aus, bevor Sie das Gerät aufstellen. Befolgen Sie den Installationsvorgang Schritt für Schritt.

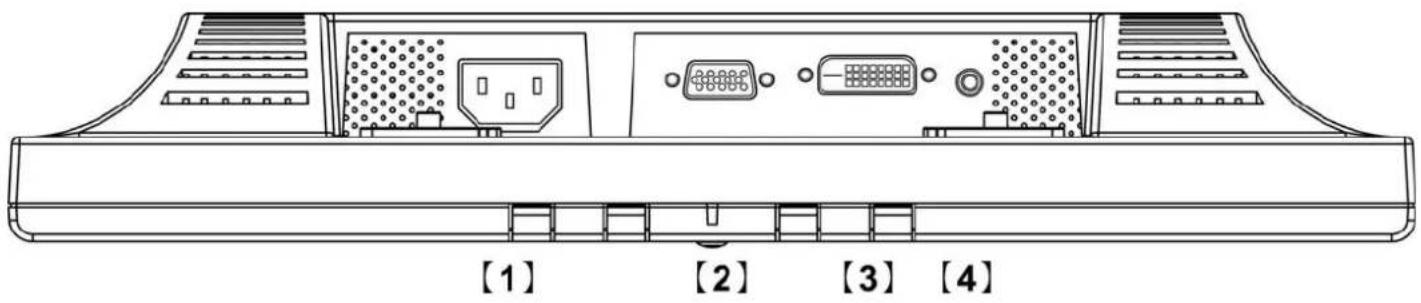

Eingangsanschluß

【1】 AC Eingang : Dient dem Anschluss des Netzkabels.
【2】 VGA PORT : Hier kann das D-Bub 15-Pin Signalkabel angeschlossen werden.
【3】DVI port: (DVI-Port) Zum Anschließen des DVI-Signalkabels.
【4】Audio In: (Audio-Eingang) Zum Verbinden mit dem PC-Audio-Ausgangsanschluß (PC Audio Out) eines Soundgerätes.

* Die DVI-Funktion ist optional.

Befehlstasten

Es gibt 5 Tasten die der Benutzer zum Einszellen des Monitors benutzen kann, inklusive "Auto Einstellen", "OSD-Menü", "Netz", "Regeln <->", "Regeln <+)". Die folgende Beschreibung stellt diese Tasten vor.

Auto Einstellen (Funktion)--

A Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen oben im OSD.

Hotkey: Drücken Sie diese Taste, um die Monitoreinstellung automatisch zu aktivieren.

Menü (Funktion)--

M Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen unten im OSD

Hotkey: Drücken Sie diese Taste, um das Pop-up OSD-Menü aufzurufen..

Netz: Schaltet die LCD Netzversorgung ein und aus. Wenn eingeschaltet, leuchtet das Licht blqu, Standby wird blitz angezeigt.

- Regeln < - >: Verringert die Optionswerte des OSD-Menüs.

+ Regeln <+>: Erhöht die Optionswerte des OSD-Menüs. Schalten Sie die DVI Betriebsumgebung zu RGB.

OSD-Menü-Modus (Anzeige auf dem Bildschirm)

1. Regeln Sie die Lautsprecherlautstärke über Ihr PC-Lautstärke-Kontrollesymbol.
2. Beachten Sie, dass der Sound auch bei ausgeschaltetem Monitor aktiv ist, schalten Sie zum Beenden Ihren PC aus oder deaktivieren Sie das Lautstärke-Kontrollsymbol.
3. Drücken Sie die OSD-Taste. Um auf das Menü zuzugreifen, und drücken Sie die Erhöhen / Verringern Taste zum Einstellen.

Brightness:

(Helligkeit) Zum

Einstellen der Helligkeit auf dem Bildschirm.

BRIGHTNESS H 31·5KHZ 640 480 V 60·1HZ

Contrast :

Reguliert die Differenz zwischen helle und dunkele Fläche.

CONTRAST 64% H 31 SKHZ V 60-1HZ

Phase :

(Phase) Zum Einstellen der PLL-Phase.

PHASE - 51 + 640 × 480 H 31-5KHZ V 60-1HZ

Clock :

(Takt) Zum Einstellen der PLL-Frequenz.

CLOCK 60° - H 31 5KHZ V 60-1HZ

Horizontal Position :

(Horiz. Position) Zum Einstellen der horizontalen Positionen der Anzeige auf dem Bildschirm.

H-POSITION 60% + 640 480 H 31.5KHZ V 60 1HZ

Vertical Position :

(Vertik. Position) Zum Einstellen der vertikalen Positionen der Anzeige auf dem Bildschirm.

V-POSITION 60° - 640 × 480 H 31.5KHz V 60.1HZ

Reset :

(Rücksetzen) Zum

Wiederabrufen der

Standardeinstellungen.

RESET NO YES 640 × 480 H 31.5KHZ V 60-1HZ

Color Temp :

(Farbtemperatur) Zum Einstellen der Farbtemperatur.

COLOR TEMPERATURE USER 6500K 9300K 640 × 480 H 31 5KHZ V 60 1HZ

Red:

(Rot) Zum Einstellen der roten Farbtemperatur.

RED 640 480 H 31·5KHZ V 60·1HZ

Green:

(Grün) Zum Einstellen der grünen Farbtemperatur.

GREEN - 50% 640 - 490 H 31:5KHZ V 60:1HZ

Blue:

(Blau) Zum Einstellen der blauen Farbtemperatur.

BLUE - 50% 640 × 480 H 31.5KHz V 60.1HZ

Language:

(Sprache) Zum Auswählen der Sprache, in der das OSD-Menü angezeigt werden soll.

LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÏOL ITALIANO PORTUGUÈS 简体中文 NEDERLANDS 繁體中文 640 × 480 H 31-5KHZ V 60-1HZ

Miscellaneous:

(Verschiedenes) Mit "Nein" gelangen Sie zum Menü zum Verlassen. Mit "Ja" gelangen Sie zu den Untermenüs im Miscellaneous-Menü (Verschiedenes).

MTSCELL ANEOUS NO YES 640 480 H 31·5KHZ V 60·1HZ

EXIT:

(Verlassen) Zum

Speichern und

Verlassen.

EXIT OSD NO YES 640 × 480 H 31·5KHZ V 60·1HZ

(Horiz. Position des OSD) Zum horizontalen Verschieben des OSD-Menüs auf dem Bildschirm.

OSD H-POSITION - 60% + 640 × 400 H 31 4KHZ V 60 0HZ

Vertical Position:

(Vertik. Position des OSD) Zum vertikalen Verschieben des OSD-Menüs auf dem Bildschirm.

OSD V-POSITION 640 × 480 H 31·4KHZ V 60·0HZ

OSD Duration:

(OSD-Dauer) Zum Einstellen, wie lange das OSD-Menü auf dem Bildschirm angezeigt werden soll.

OSD DURATION - 100° + 640 × 480 H 31.4KHZ V 60.0HZ

Auto color:

(Autom. Farbauswahl)

Zum automatischen

Einstellen der Farbe.

AUTO COLOR NO YES 640 × 480 H 31·4KHZ V 60·0HZ

\* Source:

Wahl der

Eingangsvideoquelle:

VGA oder DVI.

SOURCE VOA DVI 540 × 480 H 31 4KHZ V 60 0HZ

Fehlersuche

Falls Schwierigkeiten auftreten, stellen Sie wie nachstehend beschrieben sicher, dass der Monitor richtig installiert wurde.

Der Bildschirm bleibt leer.

Nachprüfen:

1. Energiesparmodus. Zum Deaktivieren dieses Modus drücken Sie auf eine beliebige Taste oder bewegen Sie die Maus.
2. Anschlußpins des Steckers des Signalkabels. Falls Pins verbogen sind oder fehlen, wenden Sie sich an die Verkaufsstelle.

• Die Zeichen erscheinen zu dunkel oder zu hell

Nachprüfen: Die Helligkeit im OSD-Menü einstellen.

Wann muss der Monitor eingestellt werden?

Nachprüfen: Die Auflösung oder die Frequenz abändern.

. Der Text erscheint unklar auf dem Bildschirm.

Nachprüfen: Sicherstellen, dass die Auflösung oder Aktualisierungsrate mit dem Anzeigemodus übereinstimmen.

Unterstütztes Timing

Anzeigemodus
Auflösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz)
640X480 31.5 59.94
800X600 37.9 60.32
1024X768	48.4	60.00
1280X800	49.6	60.00
1440X900 55.9 60.00
1680X1050 65.29 59.94
1920X1200 74.55 59.88

Spezifikationen

LCD Panel	Typ	24" Weite Screen LCD Bildschirm Display
	Betrachtungswinkel	H:180°, V:180°
	Kontrastverhältnis	1000 : 1 (Typisch)
	Helligkeit	500 cd/m2 (Typisch)
	Reaktionszeit (Tr+Tf)	6 ms(G to G)
	Darstellbare Farben	16.7 M Farben(True Color)
	Max. Auflösung	1920X1200(WUXGA)
	Pixel Pitch	0.270 mm(H)x0.270 mm(V)
Eingangssignale	VGA	VGA kompatibles analog RGB Composite Sync unterstützt
	DVI*	DDWG konformes Single Link TMDS Digital Visual Interface (DVI)
Kompatibilität	PC Bis zu 1920X1200@60 Hz (zeilensprungfrei)
Anschlüsse	VGA	D-Sub 15-Pin
	DVI*	DVI-D*
	Audio	Stereobuchse
	Power	A/C Eingang
Netz	Spannung	Integrierter Universal-Netzversorgung:100-240 VAC, 50/60 Hz
	Verbrauch	Aktiv < 100 Watt Max.
	Energiesparmodus	Standby < 2 Watt
Integrierte Lautsprecher		Lautsprecher x2
Benutzeroberfläche	LED-Anzeige Aktiv	- BlquStandby - Blitz
Betriebsbedingungen	Temperatur	Betrieb: 5 to 40°C °C
	Luftfeuchtigkeit	20% ~ 80% R.H.
Abmessungen	Physisch 570 mm(W) x 463 mm(H) x 250mm(T)
Nettogewicht	6.0 Kg
Neigungswinkel		-5° Neigung und 15° Anheben
DDC		DDC2B
Energieverwaltung		VESA DPMS
Zertifizierungen	UL/CUL, FCC, CE

* Die DVI-Funktion ist optional.
